Федоров

Номер патента: 916940

Опубликовано: 30.03.1982

Авторы: Илюхина, Федоров, Циденкова

МПК: F27B 17/02

Метки: вращающаяся, лабораторная, печь

...характеристиками и газовой средой.Выполнение в перегородке наклонногоканала с расположенным в нем лоткомпозволяет перегружать обжигаемые гранулы из одного барабана в ттругой, т.е.осуществлять непрерывный процесс термообработки гранул.Шиберы 13 - 15, выполненные из теплоизолирующего мвтерпала (например,из шамота, жаростойкой стали, покрытойтеплоизоляцйонной обмаэкой), дают возможность сохранять заданную температуру и газовую среду в каждой зоне тепловой обработки в течение заданного времени,Уступы, выполненные на внутреннейповерхности барабанов, позволяют ирисмене направления вращения барабановзахватывать обрабатываемые гранулы ипо мере вращения барабаня направлятьих на наклонный лоток, по которому под .действием силы тяжести гранулы...

Номер патента: 916875

Опубликовано: 30.03.1982

Авторы: Бычков, Федоров

МПК: F16L 59/00

Метки: изоляции, нанесения, наружную, поверхность, трубы

...также устройство для нанесения изоляции на трубу, содержащее полый цилиндр с мундштуком и бункером, установленный в цилиндре полый поршень и вращающееся вокруг трубы устройство для обмотки лентой 123.Недостатком ука ва является отсутстви 2 я изоляции и обмотки трубы3 91687 нематически соединенную при помощи шестерен 9-12 с поршнем 4 и устройство 6 для обмотки трубы 13,Устройство работает следующим образом, 5.Изолируемую трубу 13 вводят в устройство, пропуская ее через поршень 4, полый цилиндр 1 и мундштук 3, При нахождении поршня 4 в край. нем правом положении через приемны 1 О бункер 2 подают формовочную массу и включают привод перемещения поршня 4. При движении поршня 4 влево происходит перемещение формовочной массы,...

Номер патента: 912794

Опубликовано: 15.03.1982

Авторы: Анохин, Федоров

МПК: D06B 23/18

Метки: аппаратов, высокого, герметизирующий, давления, затвор, полотна, текстильного

...6 для прохода текстильного3 912794полотна 7, На оси уплотняющего элемента 5размещен торцовый уплотнитель 8. Сопламицилиндров 2 подают рабочую жидкость наполотно 7. Цилиндры 2 попарно расположенынад жалом уплотнительных валиков 1 с зазо.ром для прохода текстильного полотна 7.При этом, сопла цилиндров 2 должны бытьразмещены навстречу друг другу таким обра.зом, чтобы струи охлаждающей рабочей жидкости были направлены под углом навстречу 1 Одвижения текстильного полотна 7.Направляющий ролик 3 расположен надцилиндрами 2 параллельно им, а другой направляющий ролик 4 установлен с возможностьюкоитактирования с одним из уплотнительных 15валиков 1 посредством рычажно-шарнирнойсистемы прижима 9,Затвор работает следующим образом;Обрабатываемое...

Номер патента: 912532

Опубликовано: 15.03.1982

Автор: Федоров

МПК: B29H 5/16

Метки: вулканизации, конвейерных, лент, местной

...устройство частичный разрез; на фиг. 2приспособление для контроля натяжки.Устройство для местной вулканизацииконвейерных лент содержит жесткую криволинейную плиту 1 с опорными скобами 2,гибкую обжимную пластину 3 с натяжными шпильками 4 и гайками 5, электронагреватели 1 не показаны) и приспособление 6для контроля натяжения обжимной пластины. Приспособление 6 для контроля натяжения обжимной пластины содержит стакан 7,нажимную втулку 8 и упругий элемент, выполненный в виде резиновой шайбы 9, размещенной между днищем стакана 7 и втулкой 8 и взаимодействующей боковой по-верхностью с поворотным кольцом 10, которое установлено в стакане 7 концентричношайбе 9. Поворотное кольцо 10 имеет рычажок 11 для поворота.К днищу стакана 7...

Номер патента: 912194

Опубликовано: 15.03.1982

Авторы: Слесаренко, Федоров, Фроловский

МПК: B01D 9/02

Метки: барабанный, кристаллизатор

...кл. В 01,Р 9/02, 1970(прототип). 3 91219торцом обращены к периферии. Параллельно барабану 1 установлен на осиролик 1, причем расстояние между образующими барабана и ролика менеевысоты пружины. Под роликом 4 расположен приемный бункер 5 для кристаллов.Пружинные элементы могут иметькак сплошное сечение, так и быть из-, .готовленными из трубки и известным 1 вобразом подсоединены к источникуагента. Предпочтительное изготовление трубчатой пружины - двойная спираль (фиг 2), образующая проточныйэлемент. Однако может быть выполнена и сплошная пружина в виде спирали единичной (фиг.3).Кристаллизатор работает следующим образом,При вращении барабана 1 пружинные вкристаллизационные элементы 3 перемещаются в растворе. Благодаря разности...

Номер патента: 912115

Опубликовано: 15.03.1982

Авторы: Суханов, Федоров, Черноморский

МПК: A01G 23/08

Метки: древесной, переработки, растительности, технологическую, щепу

...опору 11, кузов 12. Срезающе-измельчающее устройство 2 зак-реплено на раме шасси посредством20кронштейна 13, который можно переме-.щать в вертикальном направлении. Дляповорота срезаоце-иэмельчающего устройства в горизонтальной плоскости3 91211 машина снабжена гидроцилимдром 14 и рычагом 15.Работа машины для переработки древесной растительности нв технологическую щепу осуществляется следующим образом.От силового двигателя шасси включают в работу срезающе-измельчвющее устройство 2 со срезающим механизмом 3Передвигаясь, машина срезаю е щим механизмом 3 срезает дерево, которое помещается на поверхность диска 4. Вращением диска 4 срезанное ,дерево перемещается до встречи с .контрножом 7, далее вдоль контрножа 7 в направлении к центру...

Номер патента: 912108

Опубликовано: 15.03.1982

Авторы: Глущенко, Горобец, Кетко, Матчанов, Приходько, Федоров, Чаусский

МПК: A01D 46/16

Метки: хлопкоуборочной, шпиндель

...подшипника 6. юЗахватывающий орган 1 выполненсоставным,из двух частей: основнойнижней части и дополнительной 7, соединенных элементом 8. Захватывающийорган 1 смонтирован на вертикальном 5несущем стержне 9, соединенным с роликом 3,Основная нижняя часть захватываю-.щего органа шпинделя имеет постояннуювысоту 1 ,например, 700 мм, составная 7 - переменную, выбираемую в зависимости от требуемых условий работы аппарата, равную 100, 200, 300 мм,т.д, Обе части составляют суммарнуювеличину 1. Кроме того составная 25,часть шпинделя 7 может иметь диаметр меньше на 2 - 5 мм диаметра основной части.1Высота Н приводного ролика 3 выби-в рается исходя из соотношения1Н = + 1, где 1 и 1 указанные12. величины. Если величина Н не соответст вует...

Номер патента: 912076

Опубликовано: 15.03.1982

Авторы: Выпряжкин, Гудзенко, Джамал, Федоров

МПК: A01B 13/16

Метки: противоэрозионная, траншея

...ил 9, водопропуск.ная щель 10.П р и м е р, Подбирают участок; под.вергнутый активному действию водной эрозии, приемлемый для выкопки противоэрозионной траншеи, При первом проходе. созда.ют вторую ступень 5 на глубину 30 - 40 см,при втором - первую ступень 4 на глубину"70-80 см. Ширина траншей в верхней частидо одного метра или в зависимости от размеров ковша экскаватора, стенки и днодолжны быть рифлены. После выкопки тран.шею засыпают стружкой крупных фракцийтвердых пород 6 до верхнего уровня, т.е. довторой ступени 5,Далее до половины глубины второй сту.пени засыпают опилками 7 мягких пород.С временного вала 3 равномерно по всейширине траншеи засыпают землей 8 поверх:опилок, при этом создают поперечные шпо.й 11 через 40 - 50 м, На...

Номер патента: 704396

Опубликовано: 15.03.1982

Авторы: Ганин, Коломиец, Любин, Федоров

МПК: H01L 31/18

Метки: основе, пленок, полупроводниковых

...НОГИЕЭ,ГЕС(РОи:ЗИ)СеСГе Ц Г ЦЧССКЦС СОЙСТДслосц Оц рсдсл 5110 с 5 Пс ТОл 0 еосд О 3(ио,)Гс 1 с)100 ХСП, НО и состсоы стГсмрои пленки, тдк степень уцязкц полцмсрцоГО КДРКаСс 1 СЛОСВ СУЦСС 1 СППО ЕЗЫШС Цос 1)авнс 110 сО е.1051)(ц, НРПГ 010,спи)11обычными методами. Подобцос обстс)ятсльстВО также Определяет р 5 д -)лсктрофГзц)ГСских ц оптических свойств.Предложенный способ эссисри)ГСГт;(г 1 по ировсрсе. В качссевс исходого зспСсВдвыбран ЛзЯ., а качестве дополиитслыого магсриала Гп, ГтсклообразЕый ЛВ 5,;рдзмсль)ался ц иомсщдлс 51 13 цсиарЕГТС;,ь.Доносительный материал 1(аходилсядцспсрсной форме, иозволяюисй достатоэффсстцеЗПО ироникаь парам еспарясМОГО ВСЦССТсГ, Ц ИОМС 1(Д;С 51 С(сГРЦТС:ЕСповерх исходного всщсста. Испарпельнагрсвался в...

Номер патента: 911694

Опубликовано: 07.03.1982

Авторы: Вольвовский, Генкин, Рудашевский, Федоров

МПК: H03K 3/72

Метки: генератор, импульсных, последовательностей, управляемый

...тактовых импульсов соединенсо счетным входом основного счетчика импульсов, выход которого соединен со счетным входом основноготриггера и одним иэ входов элементаИ-НЕ, выход основного триггера соединен со счетным входом дополнительного счетчика импульсов, выход которого соединен с другим входом элемента И-НЕ выход элемента И-НЕ соеУ20динен со счетным входом дополнительного триггера, а управляющие входысчетчиков импульсов соединены с выходами соответствующих источниковуправляющих сигналов.На чертеже приведена функциональная схема управляемого генератораимпульсной последовательности.Управляемый генератор импульснойпоследовательности содержит генератор 1 тактовых импульсов, счетчики2 и 3 импульсов триггеры 4 и 5,элемент И-НЕ 6,...

Номер патента: 911545

Опубликовано: 07.03.1982

Авторы: Гиоргадзе, Жировов, Ригишвили, Слабов, Федоров, Юрин

МПК: G06G 5/00

Метки: вычисления, модуля, пневматическое

...(1)Когда преобразуемый параметр Рх ста-оиовится больше давления Р, выходнойсигнал устройства Ру уменьшается с увеличением Рх по следующей закономерностиРу= Ь Р+Г,дрри 2 Рх )г Р, (2) дгде Р уР+0,5 Р, АР,=Рх,5 Р,так как от Рх на сумматоре 3 вычитается двойное значение приращения Рх, подаваемое в его минусовую камеру с выхода сумматора 1. Из формулы (2) оче- ЗО. видно, что, А Р пропорционален Рх и,следовательно, Ру пропорционален Рх, т, е.восходящая и нисходящая прямые имеютодинаковые по величине и противоположные по знаку угловые коэффициенты,Таким образом, при данном положениимеханического переключателя входнойпневматический сигнал преобразуется внелинейную функцию с максимумом,. положение которого можно менять параметрами Р и Р.Если...

Номер патента: 911543

Опубликовано: 07.03.1982

Авторы: Гуров, Докашенко, Федоров

МПК: G06G 1/06

Метки: линейка, счетная

...кривая 15. На поверхности съной пластины 16, которая расположена корпусе 1, нанесены шкалы 1 7 - 1еющие различные пределы измерала 17 расположена перпендикавитель Б, Колягин Редактор С, Юско Техред Т,Маточка Корректо к О/41 Тираж 732 ВНИИПИ Государственно по делам изобретени 113035, Москва, Жказ 11 Подписноео комитета СССРи открытийРаушская наб., д,4/ л. Проектная, 4 Уж илиал ППП Пат 3 011 шкалам 18 и 19, На обратной стороне счетной линейки нанесены шкалы 20.Линейка работает следующим образом.Заданное значение первого параметра на шкале 12 движка 4 совмещают с заданным значением второго параметра на шкале 8 корпуса 1 .Против значений третьего и четвертого заданных параметров, соответственно на шкале 1 2 движка 4, считывают значения...

Номер патента: 911275

Опубликовано: 07.03.1982

Авторы: Геращенко, Грищенко, Декуша, Мазуренко, Пахомов, Федоров, Шаповалов

МПК: G01N 25/18

Метки: теплофизических, характеристик

...чувстаи-.телъностью, равной толщиной и теплафизическими характеристиками, расположенные между двумя термостатируемымн камерами Ь и 6, и раэделеннвщна две измерительные ячейки - рабочую и эталонную - плоским источником 7 регулируемой мощйости (например, пленочным электронагревателем) . Между тепломерами 1 и 2 закреплена дополнительная пластина 8 с вмонтированнымв нее датчиком 9 температуры, исйальзуемым для определения температурйотношения получаемых результатав.На поверхности тепломеров 3 и 4 ус"тановлены температуровыравнивакщиепластинЫ 10, снабженные датчиками 11температуры, используемыми для апределения теплопровадности исследуемогообразца 12 абсолютным методом, при" чем температуравыравнивающие пластины 8 и 10 выполнены иэ...

Номер патента: 911274

Опубликовано: 07.03.1982

Авторы: Геращенко, Грищенко, Декуша, Федоров, Шаповалов

МПК: G01N 25/18

Метки: газов, жидкостей, теплопроводности

...4, в качестве холодильника 3 могут быть использованы проточный теплообменник илитермоэлектрическая батарея, реализующая эффект Пельтье. Тепломер 2выполнен со сквозным отверстием поцентру и смонтирован на пластине 5иэ высокотеплопроводного материала(серебра, меди, алюминия), установленняй на поверхности тепломера 1.Для определения средней температуры исследуемого вещества в центрепо толщине тепломера 2 вмонтировандатчик б температуры, для компенсации температурного расширения исследуемого вещества ячейка 7, образован- "ная поверхностью нагревателя, 4, боковой поверхностью тепломера 2 и поверхностью пластины 5, соединенакапиллярной трубкой 8 с сосудом 9.Герметизация рабочей части устройства осуществляется уплотнительной прокладкой 10,...

Номер патента: 911228

Опубликовано: 07.03.1982

Авторы: Карамурзов, Федоров, Хоконов

МПК: G01N 13/02

Метки: натяжения, поверхностного, твердых, тел

...определения поверхностного натяжения металлов готовят образец 40 в виде проволоки или ленты из исследуемого металла, по известной технологии очищают его поверхность и помещают в камеру с регулируемой средой, например в вакуум или инертный 45 гаэ. Длину образца берут не менее критической длины самопроизвольного изгиба. Например, для меди диаметром 0,05 мм длина должна быть не менее 32 мм, Верхний конец образца закрепляется в держателе, а к нижнему концу прикладывают небольшую механическую нагрузку для спрямления образца в процессе отжига. После отжига нагрузку плавно уменьшают до нуля, а температуру снижают до зна чения, при котором необходимо измерить поверхностное натяжение, например, до 293 К.,После снятия нагрузки образец под...

Номер патента: 911059

Опубликовано: 07.03.1982

Авторы: Гребенюк, Сервирог, Федоров, Чумаченко, Шадрин

МПК: F16D 3/18

Метки: зубчатая, муфта

...конус"; ным диском, на внутренней поверхнос.ти зубчатой втулки выполнен кольцевой конический выступ, конусный дискустановлен на штоке с возможностью.взаимодействия с коническим выступомНа чертеже изображена зубчатаямуфта шпинделя прокатного стана,Муфта состоит иэ обоймы 1 и втул- .ки 2 с конической поверхностью, связанных между собой сферическим шарикоподшипником 3. Подвижный в осевоменаправлении стержень 4 жестко связан с диском 5 с конической поверхностью М и поджимается пружиной сжатия 6. Внутрь обоймы 1 вводится шейка валка 7. Отверстие обоймы 1 состороны привода закрыто крынками 8и 9Устройство работает следующим образом,При завалке шейка валка 7 вводится внутрь обоймы 1 и перемещаетя 5 вдоль оси подвижный стержень 4 совместно с...

Номер патента: 910679

Опубликовано: 07.03.1982

Авторы: Барбарина, Данилова, Иванов, Иванова, Ковалев, Львов, Перфильева, Пиотровский, Поспелова, Сазыкин, Сире, Скрипко, Тихомирова, Федоров, Чалухина, Эстрин

МПК: C08L 9/00

Метки: диенового, каучука, основе, резиновая, синтетического, смесь

...7которую в количестве 0,2 мас.ч. смеси врасчете на 100 мас,ч. каучука вводят в композицию (в смесь ) перед по"дачей остальных ингредиентов. у Состав смеси масеч,:КаучукСтеариновая кислотай-Циклогексил"бензтиаэолилсульфенамид 0,9Окись цинка 5,0Сажа ХАФ 50,0СераЗатем проводят вулканизациюсме 4 э си при 143 С в течение 2030 мин. П р и м е р 6. Введение стабили".затора, состав которого дан в примере 5, в композицию на основе чередующегося сополимера бутадиена с пропиленом производятна стадии получения каучука 15 - 20-ный .раствор стабилизатора в толуоле иэ расчета 0,2 мас.ч, на 100 мас.ч. каучу" ка вводят в полимериэат перед выделением каучука. Высушенный каучук смешивают на вальцах с остальными ингредиентами в дозировках, указан)1...

Номер патента: 910572

Опубликовано: 07.03.1982

Авторы: Базыльчик, Федоров

МПК: C07C 13/21

Метки: 4-ментадиена

...встряхивании. Смесьвыдерживают при комнатной температуре в течение 4 ч, Затем добавляют воду.100 в,ч.) и экстрагируют гексаном. Экстракт промывают водой и сушат сульфатом натрия. После отгонкирастворителя получают масло с выходом 80 вес.Ж имеющее п 1,4753 исодержащее 48 вес.3 о,4-ментадиена.Ректификацией в вакууме на колонке 60 теоретических тарелок выделяют о-,4-ментадиен в количестве 3,5 в,ч.901-ной чистоты, температура кипения 69 С, и1,4821,Строение о,4-ментадиена доказано спектроскопическими методами.Вещество характеризуется отсутствием поглощения в области выше225 нм. ИК-спектр, см3031; 1655;670цис- -СН-СН 1468; 1432 СН 0572 4-СН-СН; 1380, 1 З 59 Г -СНСН),.1,Спектр ПИР(сГ, м,д,): 0,92 д; 3 7 Гц,бн ГСН(СН, Ц; 1,60 с, Зн Г СН...

Номер патента: 910388

Опубликовано: 07.03.1982

Авторы: Антохин, Войнов, Козлов, Михалев, Федоров

МПК: B23K 37/04

Метки: кантователь, сборки, сварку

...жестко с конической промеуточной шестерней 31 и установленой во втулке 32 на подшипниках 33. орпус полумуфты выполнен в виде такана.Зубчатые полумуфты взаимодействут с полумуфтами, выполненными на тулке 34, симметрично относительно поперечной оси подшипника 14. Расположение втулки 34 таково, что с одной стороны находится торец ведомой зубчатой полумуфты 30, а с другой торец втулки 35, соединенной со ступицей 29 ведущей зубчатой полумуфты 28. Фиксация втулки 34 относительно5 910388оси симметрии полумуфт 28 и 30 и осиподшипника 14 обусловлена силамисцепления. упругого центрирующегокольца 36 с радиальными пазами нанаружном центрирующем диаметре. 5Центрирование втулки 34 обеспечивается кольцом 36, установленным пооси симметрии втулки...

Номер патента: 910143

Опубликовано: 07.03.1982

Авторы: Доронин, Иванченко, Поспелов, Тушко, Федоров, Шелестов

МПК: A22C 25/14

Метки: разделки, рыбы

...между собой кинематически и развернуты один относительно другого на половину шага между стержнями 20.Вакуум-насадка 12, одна для двух ба- фрабанов, соединена с вакуум-системой11 и установлена в зазоре между барабанами так, что ось ее канала находитсяна пересечении вертикальной плоскостисимметрии барабанов и перпендикулярной Ок ней диаметральной плоскости,Машина работает следующим образом.Рыбу из бункеров 2 и 3 вручную илиавтоматически подают к операционнымбарабанам 13 и 14 и закладывак 1 т междустержнями 20 вдоль длины барабанов головоЦ в одну сторону, При вращении барабанов 13, 14 рыба подводится к прижимп 1 им планкам 1.), 1,) и механизмам отрезания головь 1 4, 5, Дапее обезглав- ЛИПИЯ ТУ 111 Ка РЕ)16 Ы ПОДаетСЯ К Р)аК",КУМ п 11...

Номер патента: 909595

Опубликовано: 28.02.1982

Авторы: Белый, Федоров

МПК: G01L 1/12

Метки: датчик, магнитоупругий, усилия

...который замыкается через магнитоупругие элементы 2, Напряженность магнитного поля максимальна в данный момент времени у основания магнитопровода и убывает к 5периферии, При достижении магнитнымполем в данномсечении величины коэрцитивной силы Н магнитного материала с ППГ соответствующий элемент 2перемагничивается (предполагается, 10что предварительно элемент насыщенв противоположном направлении). Таккак существует градиент магнитногополя по длине магнитопровода, то перемагничивание магнитоупругих элементов происходит, последовательно помере нарастания тока в обмотке возбуждения.Амплитуда пилообразного тока выбирается таким образом, чтобы в отсутствие входного сигнала перемагничивание магнитоупругих элементов отсутствовало,Перемагничивание...

Номер патента: 909056

Опубликовано: 28.02.1982

Авторы: Аверьянов, Бондаренко, Волков, Волковинский, Емельянов, Немировский, Сорин, Федоров, Чиняев, Шнейдер

МПК: E02F 9/14

Метки: рама, ходовой, части, экскаватора

...параллельны.На фиг. 1 показана рама экскаватора,общий вид; на фиг. 2 - то же, вид сверху;20 на фиг. 3 - центральная часть рамы, аксонометрия; на фиг. 4 - развертка ребра, гнутого из листового проката.Ходовая рама содержит вьиз листового проката верхний пожероны 2, нижний пояс 3, поперечины 4 и кольцо 5 с фланцем, Все элементы соединены между собой сваркой в единую металлоконструкцию, имеющую в поперечном сечении замкнутый коробчатый контур. Под кольцом 5 приварены гнутые из листового 3 проката ребра 6, Развертка каждого ребра имеет форму шестиугольника с двумя параллельными сторонами, которые с линиями гиба образуют равнобедренную трапецию. К кольцу 5 крепится посредством опорнон1 Е поворотного устроиства 7 поворотная платформа 8.Рама...

Номер патента: 908952

Опубликовано: 28.02.1982

Авторы: Белый, Коньшина, Малыш, Пинус, Пономаренко, Толстых, Узлюк, Федоров, Шевченко

МПК: C23G 1/08

Метки: металла, окалины, поверхности

...(ТДА) содержит толуилендиамин и продукты полимеризации и поликон.денсации исходного вещества - динитротолуола, 1 ОПриблизительный состав кубовых остатков,%:Несимметричные изомерытол уиленди амина 2,0Толуилендиамин 0,6Тринитротолуол 0,2Неорганические соединенияникеля 14,0Высокомолекулярныеорганические соединения 83,2.В состав кубовых остатков со стадиидистилляции при производстве толуилендиамина входят поверхностно-активные вещества,и при травлении металла на поверхностираствора образуется устойчивая пена, Этоуменьшает выделение кислотных паров в атмосферу и способствует улучшению санитарно-гигиенических условий труда в травильном отделении.П р и м е р, Образцы стали 08 пс безокалины травят в растворах НС 1 12% ++ РеС, 6 % при 75 фС без...

Номер патента: 908939

Опубликовано: 28.02.1982

Авторы: Барзий, Григоров, Михайлин, Тараленко, Федоров, Шарый

МПК: C23C 9/02

Метки: комплексного, насыщения, состав, стальных

...компонентов, вес.%:и ф12-20Таким образом, при применении сплаваСплав Сормаит"Сормайт" используется по назначению хром Феррохром 40 - 50в количестве 10 - 15% (3 - 5% от его содержа- Шамот 30 - 40ния в сплаве). Активатор 1 - 3Целью изобретения - снижение стоимостипроцесса и увеличение кратности использова.ния легирующей смеси,Поставленная цель достигается тем, что визвестную смесь, содержащую сплав "Сормайт",шамот и хлорнстый аммоний,вводится материал с большим содержанием основного ле908939 20 Составитель Л. Бурлинова Тсхред А.Бабинец Корректор С. Шекмар Редактор Н, Ковалева Подписное Тираж 1049 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Заказ 76534 Филиал ПНП "Патент",...

Номер патента: 908878

Опубликовано: 28.02.1982

Авторы: Артемьева, Богданов, Волков, Воронов, Грязнов, Ивановский, Краснов, Резванов, Сиркис, Ткаченко, Федоров, Филиппов, Фрумина, Шнеерсон

МПК: C22B 3/00

Метки: железа, металлов, переработки, сульфидов, тяжелых, цветных

...опытон с известным и предлагаемым ПАВ,Результаты показывают, что добавка экстракта в качестве ПАВ н количествах 0,5 - 3 кг/т пирротиновогоконцентрата предотвращает образование при выщелачивании серосульфидныхгранул, Снижение расхода ПАВ ниже0,5 кг/т пирротинового концентрата З 5принодит к образованию гранул(опыт 2), а расход ПАВ свыше 3,0 кг/т(опыт 8) не улучшает показателей выщелачивания и экономически нецелесообразен. При этом применение предлагаемого ПАЙ (опыты 3-7) не приводитк ухудшению технологических показателей, в сравнении с известным способом (опыт 1), а н отдельных случаяхи превосходит их (опыт 4-8),П р и м е р 2. Вьщелачивание лирротинового концентрата проводят вавтоклаве емкостью 25 л, Продолжительность...

Номер патента: 908621

Опубликовано: 28.02.1982

Автор: Федоров

МПК: B43L 13/00

Метки: прибор, чертежный

...точками прямой, приатом шарниры, соециняющие линейки 2 и 3 с планкой 1, расположены на равных расстояниях от риски на планке 1 .Прибор работает следуюшим образом.Накладываю прибор на прямую Д, перемещают ползун 4 по направляющей 1 и закрепляют стопором 5 так, чтобы штрихи направляющей 1 и линейки 6 совпали с баэисными точками А и В. При перемещении пальца 7 вцоль прорези линейкой 6 соединенные с ней поворотные линейки 2 и 3, поворачиваясь вокруг шарниров, указывают на прямой соответствующие точки М и М .Теоретически работа прибора обосновывается следующим образом.Пусть требуется простроить точку М , гармонически соответственную заданной точке М. Провецем через базисные точки А и В пару параллельных прямых О и Ъ перпендикулярно к АВ. На...

Номер патента: 908436

Опубликовано: 28.02.1982

Авторы: Братус, Никитин, Полянский, Федоров

МПК: B21B 21/00

Метки: клеть, пилигримовой, прокатки, труб

...пилигримовой прокатки труб позволяет повысить долговечность клети путем уменьшения амплитуды высокочастотной составляющей моментов сил упругости в валопроводах привода, В этом случае составляющая момента, соответствующая переменному моменту инерции, практически компенсирует величину момента статической нагрузки, что позволяет значительно уменьшить величину амплитуды высокочастотной составляющей моментов сил упругости и тем самым обеспечить величину коэффициента динамичности, близкую к единице, что приводит к значительному уменьшению моментов нагрузки на валах и шпинделях.На чертеже изображена кинематическая схема клети с приводом.Клеть для пилигримовой прокатки труб содержит пару рабочих горизонтальных валков 1, их привод вращения с...

Номер патента: 907851

Опубликовано: 23.02.1982

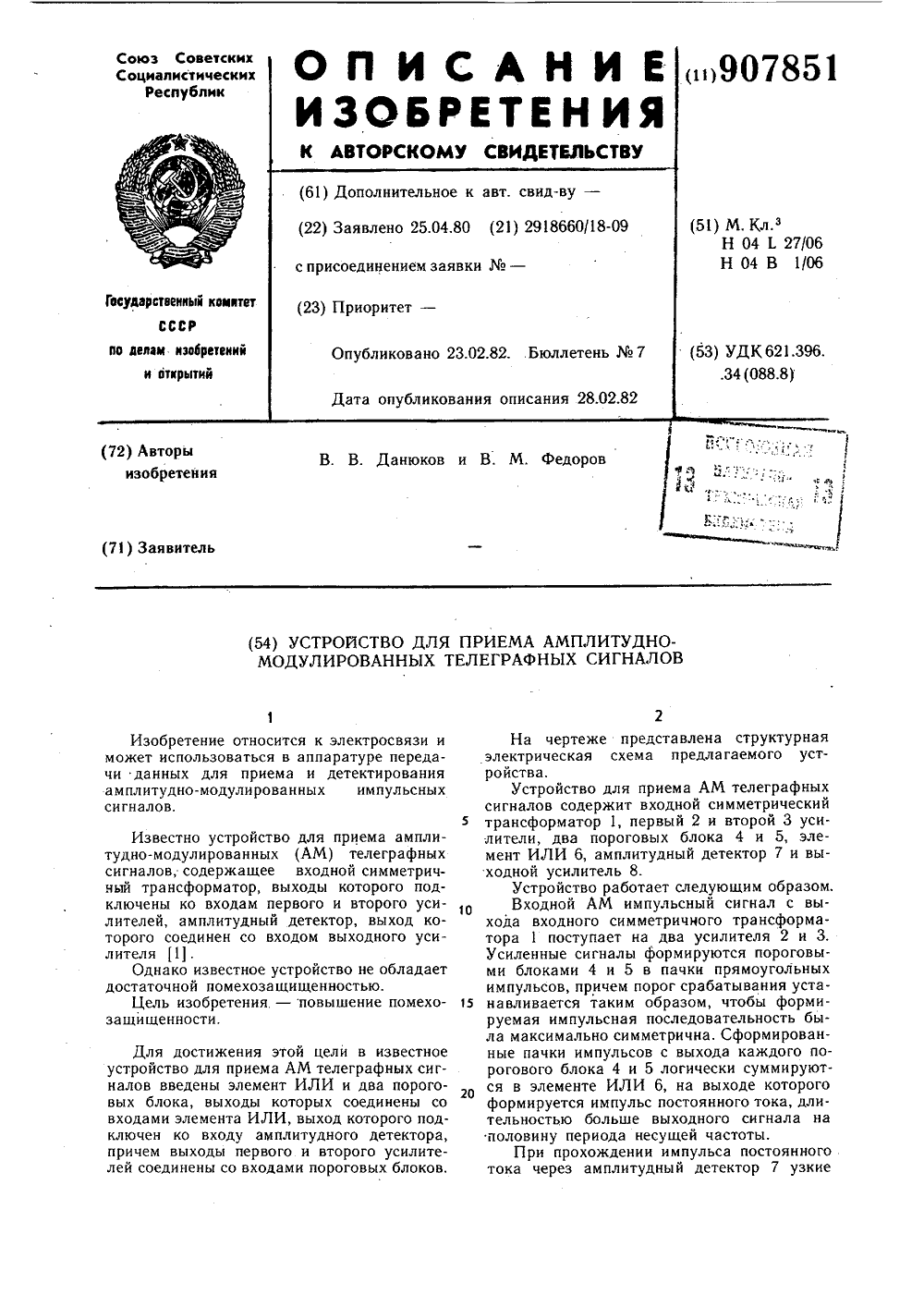

Авторы: Данюков, Федоров

МПК: H04L 27/06

Метки: амплитудно-модулированных, приема, сигналов, телеграфных

...образом.Входной АМ импульсный сигнал с выхода входного симметричного трансформатора 1 поступает на два усилителя 2 и 3. Усиленные сигналы формируются пороговыми блоками 4 и 5 в пачки прямоугольных импульсов, причем порог срабатывания устанавливается таким образом, чтобы формируемая импульсная последовательность была максимально симметрична. Сформированные пачки импульсов с выхода каждого порогового блока 4 и 5 логически суммируются в элементе ИЛИ 6, на выходе которого формируется импульс постоянного тока, длительностью больше выходного сигнала на половину периода несущей частоты.При прохождении импульса постоянного тока через амплитудный детектор 7 узкие907851 формула изобретения Составитель Е. Любимова Редактор И.Юрковецкий Техред А....

Номер патента: 907732

Опубликовано: 23.02.1982

Авторы: Бальян, Лейкин, Федоров

МПК: H02M 7/06

Метки: переменного, постоянное

...в постоянное для случая двенадцатифазного выпрямления, с повышенным выходным напряжением; на фиг. 2. - то же, с пониженным выходным напряжением; на фиг, 3 - векторные диаграммы, отражающие формирование векторов выходных напряжений,Устройство (фиг, 1) содержит трехфазный фазосдвигающий трансформатор 1, 2 и 3 (на общем сердечнике или групповой), выпрямители 4 и 5 (например два трехфазных выпрямительных моста) и два уравнительных реактора 6 и 7, выполненных на железных сердечниках. Первичные обмотки фазосдвигающего трансформатора соединены треугольником и подключены к фа 5 10 15 20 21 30 3 зам питающей сети. Начала, а в устройстве на фиг, 2 - концы, одних полуобмоток вторичной обмотки подсоединены к концам тех же фаз первичной обмотки,...

Номер патента: 907716

Опубликовано: 23.02.1982

Авторы: Бал, Войнов, Защук, Ивоботенко, Луценко, Максимов, Федоров

МПК: H02K 37/00

Метки: шаговый, электродвигатель

...попарно ус лены вдоль ротора и все пары по смешены друг относительно друга по о ности и в аксиальном направлении, и стержни полюсов каждой пары, прим щие к одному постоянному магниту,чены общей катушкой обмотки управ На чертеже в аксонометрии изоб предлагаемый двигатель, общий вид.907716 3Зубцы полюсов 2 и 2, расположенные на средних стержнях, прилегающих к постоянным магнитам 3 и 3 и сдвинуты относительно зубцов на крайних стержнях на половину зубцового деления, а зубцы на полюсах 2 сдвинуты относительно зубцов на полюсах 2 на 1/4 зубцового деления. Постоянные магниты 3 (3), принадлежащие диаметрально противоположным парам полюсов 2 (2), имеют разную полярность, т. е. в магнитной цепи действуют согласно. Стержни полюсов 2, 2 и 3, 3,...
