Номер патента: 1247508

Опубликовано: 30.07.1986

Авторы: Ильин, Мельников, Федоров

МПК: E21B 21/06, E21B 44/00

Метки: инвертных, электростабильности, эмульсий

...схема прибора,Устройство для определения электростабильности инвертных эмульсий содержит ре Огулятор 1 напряжения, набор проволочныхсопротивлений (делитель) 2, усилитель 3,электромагнитное реле 4, электроды 5, вольтметр 6. Электрическая схема прибора состоит из транзисторов 7 - 9, резисторов10 - 16, проволочных калиброванных сопротивлений, повышающего трансформатора 17,трансформатора 18 с подвижной короткозамкнутой обмоткой, обмотки 19 электромагнитного реле, диодов 20 и 21, переключателя 22 величины тока измерения, конечных выключателей 23 и 24. Трансформатор 18 с подвижной коротко- замкнутой обмоткой позволяет регулировать напряжение от 0 до 500 В. Короткозамкнутая обмотка соединена жестко с гайкой винта. Винт вращается...

Номер патента: 1247496

Опубликовано: 30.07.1986

Авторы: Люкшина, Покровский, Федоров

МПК: E06B 5/16

Метки: дверь, противопожарная

...рейки 10 имеет ограничитель 25 и хомуты 26 в виде скобы 27 со шпильками 28, накладкой 29 с отверстиями и гайками 30, а полотно снабжено деталями 31, скобами 32 и дверным закрывателем 33 с рычагами 34, кроме того, фиксаторы могут быть выполнены в виде стержней 35 или петель 36.Изготовление и сборка запирающего механизма выполняется в следуюшей последовательности.В полке 5 и стенке 4 профиля 3 рамы 2 в верхней, средней и нижней его частях устраиваются прорези 15, обеспечивающие свободный пропуск фиксаторов 16, расположенных на боковой грани 12 полотна ,Рейка 10 изготавливается из полосовой стали с направляющим стержнем 11 на верхнем торце и гребнями 17 на ее боковой 5 10 5 о 5 зо 35 4 О 45 5 О грани, расположенными против прорезей 15 на...

Номер патента: 1247352

Опубликовано: 30.07.1986

Авторы: Зыбинов, Иванин, Калашников, Клюшин, Коренев, Курносов, Лапочкин, Сперанский, Судариков, Федоров, Щугорев, Юшкин

МПК: C02F 9/08

Метки: вод, сточных

...полости 7, нефтепродукты 8, очищенные производственные сточные воды 9, осадок 10 нерастворимой взвеси, линию 11 отбора очищенных производственных сточных вод, задвижки 12 и 13 запорной арматуры, затрубную цементацию 14 обсадной колонны, конечный расчетный контур подземной полости 15, манометры 16-18. ведут при давлениях, превышающихначало дегазации сточных вод, которыеконтролируют манометрами 16 - 18.Очищенные производственные сточные 5 воды из средней части полости в видехлорнатриевого рассола, а также нефтепродукты вытесняют неочищеннымипроизводственными сточными водами,которые закачивают .в верхнюю часть 10 подземной полости 7. Очистное сооружение по достижении проектного размера подземной полости 15 используют вкачестве...

Номер патента: 1247174

Опубликовано: 30.07.1986

Авторы: Стебко, Федоров, Чернавский

МПК: B23B 27/16

Метки: резец

...поперечное сечение, примеры ис полнения. Режущий инструмент содержит державку 1, подкладку 2, штифт 3, режущую пластину 4 и дополнительный крепежный элемент 5, размещенный между штифтом 3 15 и боковой поверхностью отверстия в подкладке. В державке 1 выполнено гнездо с боковой опорной стенкой 6. Подкладка 2 выполнена плоской и снабжена пазом 7, в котором расположен выступ 8 державки 1. Штифт 3 выполнен цилиндрическим и снабжен скосом 9, расположенным под углом , к оси штифта 3, Дополнительный крепежный элемент 5 выполнен из пластичного металла (например, стали, меди, различных сплавов) и снабжен выступом 10 для взаимодействия с торцом штифта 3. Толщина дополнительного крепежного элемента 5 (6,) выполнена большей разности диаметров...

Номер патента: 1247095

Опубликовано: 30.07.1986

Авторы: Ельникова, Исаков, Пономаренко, Федоров

МПК: B04C 5/04

Метки: циклон

...1 с возможностью вертикального перемещения, шибер 4, выполненный иэ упругого материала, один конец которого закреплен на выхлопной трубе 3, а 2 другой конец установлен с воэможностью перемещения по верхней стенке входного патрубка 2, разгрузочное отверстие 5. газ покидает циклон через выхлопнуютрубу 3.При уменьшении расхода очищаемогогаза опусканием выхлопной трубы 3,т.е, перемещением закрепленного нанем конца шибера 4, производитсярегулирование входной скорости и скорости потока в самом циклоне засчет уменьшения проходного сечениявходного тангенциального патрубка 2.При увеличении расхода очищаемогогаза осуществляется обратная операция - подъем выхлопной трубы 3 с шибером 4 и увеличение за счет этогопроходного сечения патрубка 2....

Номер патента: 1246946

Опубликовано: 30.07.1986

Авторы: Аболь, Залькинд, Киселев, Копылов, Люманов, Федоров

МПК: A01G 23/08

Метки: деревьев, манипуляторной, машиной, поваленных

...15, на котором установлен гидравлический манипулятор 16, на конце которого при помощи поворотной приводной подвески 17 шарнирно установлен сучкорезно-протаскивающий орган 18 в составе, например, приводного ножевого контура 19 для обрезки сучьев, приводных рябух 20 для протяжки дерева через ножевой контур, а также приводного гильятинного ножа 21 для скусывания вершины при окончании протяжки дерева. Привод рябух обеспечивает реверсивную протяжку с их по 5 10 15 20 25 мощью деревьев в прямом и обратном направлении.Для формирования и удержания пачки 11 на тракторе 15 установлен коник 22, имеющий поворот вокруг вертикальной и горизонтальной осей.Кроме того, на тракторе установлен толкатель 23 для окучивания штабелей хлыстов на гюгрузочных...

Номер патента: 1246369

Опубликовано: 23.07.1986

Авторы: Добрис, Лохматый, Мельников, Никонов, Федоров

МПК: H03M 1/04

Метки: «аналог-код», следящий, стохастический

...напряжение, поступающее на соответствующие входы первого и второго компараторов 4 и 9, Компаратор 4 сравнивает это напряжение с преобразуемым сигналом, поступающим по шине 5, и формирует на своем выходе сигнал логической единицы, если случайное напряжение на выходе ЦАП 3 меньше, чем напряжение на шине 5, в противном случае формируется сигнал логического нуля. Образованная случайная последовательность на выходе первого компаратора 4 имеет вероятность появления логической единицы Р, =, Эта последовательностьБеПоопоступает на суммирующий вход реверсивного счетчика 6.Выходной код реверсивного счетчика 6 поступает на выходные шины 7 преобразователя и, кроме того, на входы второго ЦАП 8, напряжение с выхода которого сравнивается вторым(...

Номер патента: 1245929

Опубликовано: 23.07.1986

Авторы: Азаров, Беспалов, Близнюк, Глотов, Григорьев, Колпашников, Кучеряев, Михеев, Федоров

МПК: G01N 3/08

Метки: гидростатического, давления, испытания, образцов, сжатие, условиях

...дроссельные каналы 10, соединяющие с полостью контейнера 1 цилиндрические полости 11 образца 9, образованные буртами 12 на его торцах.Устройство работает следующим образом.Вспомогательный образец 4 устанавливают в матрице 3 так, что конец его входит в коническое отверстие матрицы 3, например путем предварительного нагружения.Устанавливают в контейнер 1 опору 5 с плитой 8, заполняют полость контейнера 1 смазкой, служащей средой, передающей при испытании гидростатичес кое давление на образец, устанавливают на плиту 8 образец 9, предварительно заполнив его полости 11 той же смазкой, что и контейнер 1. Вводят в полость контейнера 1 плунжер 2 с закрепленной на его торце плитой 7 и воздействуют на плунжер 2 усилием от пресса (не показан).В...

Номер патента: 1245846

Опубликовано: 23.07.1986

Авторы: Изаксон, Медяная, Семенюк, Федоров, Швец

МПК: F28C 1/00

Метки: градирня

...улучшения очистки воды от взвешенных частиц.На фиг. 1 представлена градирня, продольный разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2.Градирня содержит корпус 1 в виде прямоугольного параллелепипеда с камерой 2 распределения и входным окном 3 для воздуха, размещенным у одного торца, и с камерой 4 охлажденной воды и выходным окном 5 для воздуха - у другого торца. В окне 5 установлен вентилятор 6. В корпусе расположен ороситель в виде ярусов полок 7, гофрированных и слабонаклоненных к горизонтали (с уклоном 0,02 - 0,03 по направлению движения жидкости). Полки 7 перфорированы на одной трети своей длины на начальном и конечном участках (фиг. 2) и снабжены входными лотками 8 с регулирующими затворами 9 и...

Номер патента: 1244719

Опубликовано: 15.07.1986

Авторы: Белоконь, Головков, Дорофеев, Мусиенко, Рыбин, Федоров

МПК: G11C 11/00, G11C 7/04

Метки: запоминающее

...изобретения - повышение ламе"хоустойчивости и упрощение устройства.На чертеже изображена структурная схема запоминающего устройства.Устройство содержит ттт групп блоков 1пт памяти (по и блоковв каждой груйпе), элементы НЕ 221, где 1 те, а 1 - разрядность адресной части блоков памяти блок 3управления, имеющий адресные выхады 4 4 и выходы 5 5 выборки.Устройство работает следующимобразом,При обращении к к-ай группе блоков памяти, где К=Гпт, сигналвыборки устанавливается на линии,соединяющей выход 5 выборки с входами выборки блоков памяти К-ой группы. При переключении уровня адресно- Бго сигнала на выходе 4 на выходе 5выборки возникает помеха за счет паразитных связей линий соединений этихдвух сигналов с элементами К ,К , где и) и,...

Номер патента: 1244540

Опубликовано: 15.07.1986

Авторы: Ажиппо, Балюк, Божко, Павлов, Федоров

МПК: G01M 15/00

Метки: вибрационных, внутреннего, двигателя, испытаний, сгорания, стендовых

...колебаний испытуемых эле-ментов двигателя одним из известных"методов и вычисляют длительность ис-,пытаний в каждом интервале частотывращения коленчатого вала двигателя. 25 С и 8 2 Еп ф.число испытуемых элементов,базовое число циклов нагружения,частота собственных колебаний ь-го элемента,число циклов испытаний (йзменения частоты от холостого хода до частоты, соответ-.ствующей максимальному кру"тящему моменту). гдеИу -В случае испытания серийных двига телей частоты собственных колебаний элементов двигателя не определяются. , Затем запускают двигатель и устанавли - ва 1 от максимальную подачу топлива.Задатчиком 3 режима нагрузки двигателя с помощью нагрузочного устройства 2, например балансирной электро- машины или другого, изменяют...

Номер патента: 1244524

Опубликовано: 15.07.1986

Авторы: Алешкин, Басова, Евецкий, Пустовой, Тубалев, Федоров

МПК: G01M 3/16

Метки: зонд-течеискатель

...(верхней по уклону трассы трубопровода) устанавливается барабан 13 с намотанным на него кабелем 12, к кото- рому через токосъемник подключается блок 11 питания электродвигателя 6 и блок 4 регистрации. На трубопроводы 9 и 1 О теплофикационной сети устанавливается тележка 2 на катках 3, причем ширинаколеи К движениятележки 2 предва рнтельно регулируется с помощью шарниров 8. При подаче напряжения от блока11 питания, электродвигателем 6 приводится во вращение. аэровинт 5 и тележка 2 начинает под действиемтягового усилия перемещаться внизпо уклону трассы в направлении к месту 18 прорыва (фиг.3) жидкостииз трубопровода, При движении тележки 2 кабель 12 постепенно сматывается с барабана 13,При достижении тележки 2 места прорыва 18 жидкости...

Номер патента: 1244435

Опубликовано: 15.07.1986

Авторы: Еременко, Федоров, Штехман

МПК: F23L 15/02

Метки: воздухоподогреватель, вращающийся, регенеративный

...одновременном охлаждении дымовых газов энергетических или промышленных котельных агрегатов,Цель изобретения - повышение эконо 5 мичности путем снижения перетечек воздуха.На фиг. 1 изображен вращающийся регенеративный воздухоподогреватель, продольный разрез; на фиг. 2 - пакет теплооб менной набивки.Вращающийся регенеративный воздухоподогреватель содержит кожух 1 с торцовыми стенками 2 и установленный в нем ротор 3 с пакетами 4 элементов 5 теплообменнойнабивки, например металлических листов с выступающими за пределы пакетов 4 концами 6 этих элементов 5, Концы 6 элементов 5 теплообменной набивки примыкают по крайней мере через один к торцовым стенкам 2 кожуха 1 с образованием уплотнительного лабиринта. Кроме того, элементы 5 теплообменной...

Номер патента: 1244434

Опубликовано: 15.07.1986

Авторы: Еременко, Федоров

МПК: F23L 15/02

Метки: воздухоподогреватель, вращающийся, регенеративный

...15щены с возможностью взаимодействия с радиальными уплотнениями 5 посредством роликов 6, взаимодействующих с нижними поверхностями дополнительных роторов 3 и 4,установленных с возможностью осевого перемещения относительно вала 1.20Кроме того, к торцам дополнительныхроторов 3 и 4 примыкают периферийные 7 икольцевые 8 уплотнения. Уплотнения 5, 7 и 8крепятся регулировочными болтами 9 к верхней 10 и нижней 11 крышкам корпуса 12.Ролики 6 взаимодействуют с радиальнымиуплотнениями 5 посредством кронштейна 13.Регенеративный вращающийся воздухоподогреватель работает следующим образом.При вращении ротора 2 и вала 1 последний вращает дополнительные роторы 3 и 4,которые катятся по роликам 6. ПоследниеЗо посредством кронштейнов 13...

Номер патента: 1244246

Опубликовано: 15.07.1986

Авторы: Иванков, Кизяев, Кокоз, Сухоруков, Федоров, Фомичев

МПК: E02F 5/08

Метки: оборудование, рабочее, экскаватора-планировщика

...и телескопическойМеханизм 7 выполнен в виде цилиндрического незамкнутого корпуса 11, в котором 4 О размещен поршень 12, соединенный стойкой 13 с рамой 1. В поршне 12 соосно с корпусом 11 размещен винт 14 с полусферической гайкой 15. Это обеспечивает регулирование положения наклонного шнека.На раме 1 закреплен упор 16, повора чивающийся вокруг оси 17 посредством регулировочного болта 18. Упор 16 взаимодействует с рамой 19 шнека. Перемещением упора 16 изменяется положение отвальной части 20 шнека 4 относительно поверхности земли. На другом конце шнека 4 регулировка отвальной части 20 осуществляется регулировочными болтами 21 и 22 и работой шарнира 8.Над наклонным шнеком 4 к раме 1 роторного рабочего органа 2 шарнирно прикреплен отвальный...

Номер патента: 1244217

Опубликовано: 15.07.1986

Авторы: Михайлова, Федоров

МПК: C09K 5/10

Метки: замораживания, рассола, рыбы, состав

...в металлических емкостях, заполненных предлагаемымрассолом и рассолом по прототипу.Рыбу замораживали до конечной температуры в центре тела (-18) С.В табл. 1 представлены данныепо температуре замерзания для различных концентраций предлагаемогосостава и раствора хлористого кальция (прототипа).В табл. 2 представлены данные по 5 просаливанию (проникновению ионовхлора, ионов кальция и их солей)тканей рыбы и времени замораживаниядля примеров 1-6.Как видно иэ представленных примеров, при замораживании рыбы в предлагаемом трехкомпонентном рассолепроникновение ионов хлора, ионовкальция,и солей кальция значительномейьше, чем при замораживании в растворе хлористого кальция (по прототипу),Использование предлагаемого состава обеспечивает быстрое...

Номер патента: 1243696

Опубликовано: 15.07.1986

Авторы: Игошев, Маречек, Павлова, Поляков, Федоров

МПК: A61B 5/01, A61B 5/05

Метки: биологического, глубинной, объекта, температуры

...радиометра. Антенну радио- метра настраивают на Оптимальное согад ласование с опорным и калибровочным эталонами, имеющими диэлектрическую проницаемость с., = 33,5, и последовательно измеряют значения интенсивности теплового излучения этих эталонов и исследуемого участка объекта. Затемперестраивают антенну на оптимальное согласование с опорным и калибровочным эталонами, имеющими диэлектрическую проницаемость Г = 40,5, и измеряют значения интенсивности теплового излучения этих эталонов и исследуемого участка объекта. Аналогичные измерения осуществляют при настройке антенны на оптимальное согласование с эталонами, имеющими Е = 47, После этого рассчитывают радиояркостные температуры исследуемого участка объектасоответствующие...

Номер патента: 1243678

Опубликовано: 15.07.1986

Авторы: Левандовский, Рева, Федоров

МПК: A23C 3/037

Метки: пастеризации, сливок

...а также перегородка 6, размещенная перед патрубком 3 по ходу вращения колеса 5. Камера 2 сообщена с камерой 1 переточным окном 7, расположенным перед перегородкой б по ходу вращения рабочего колеса 5 и снабжена турбулизатором 8. 5 10 5 20 25 30 2На периферийных поверхностях камер 1 и 2 расположены расределители пара низкого и высокого давленияв виде патрубков 9 и 1 О, подключенных к системе подачи пара, включающей коллектор 11 и регулирующие клапаны 12,Устройство работает следующим образом.Исходньп продукт через патрубок3 подают в камеру 1 низкого давления и перемещают в направлении вращения рабочего колеса 5 к перегородке 6 и переточному окну 7. На этомпути рабочее колесо 5 (аналогичноерабочему колесу вихревого насоса)сообщает...

Номер патента: 1179720

Опубликовано: 15.07.1986

Авторы: Баринов, Елкин, Ермакова, Журавлев, Кожухов, Мосунов, Федоров

МПК: E21C 39/00, E21D 15/44

Метки: крепи, прибор, рабочих, регистрации, характеристик, шахтной

...взаимодействует толкатель 3 датчика 2 входного параметра находится в плоскости,проходящей через оси штыря 11 и пишущего пера 12, перемещение пишущегопера оказывается пропорциональнымвходному воздействию и определяетсявеличиной и соотношением плеч ОА иОС. Выходной параметр ус, из соотношения (б), учитывая (1), составит удхс, к Р х.к Р (7)хд хд1 где к = кш - коэффициент пропорциональности,Таким образом, прибор обеспечиваетзапись регистрируемых параметров спостоянным масштабом во всем диапазоне изменения давления.,Масштаб записи можно изменять перемещением толкателя 3 относительно оси штыря 11,Постоянный масштаб записи времениобеспечивается часовым механизмом илиэлектромотором Уоррена, вращающимбарабан с постоянной скоростью.Найдем...

Номер патента: 1243072

Опубликовано: 07.07.1986

Автор: Федоров

МПК: H02M 7/10

Метки: выпрямитель, двухтактный, умножением

...Выход этой схемы через развязывающие диоды 14 и 15 подключен к выводу конденсатора 16 образуя третийвыходной вывод 17. Последующий каскад умножения образован однофазноймостовой схемой удвоения на диодах18 и 19 и конденсаторах 20 и 21. Этасхема входом подключена к выходупредыдущей однофазной мостовой схемы удвоения напряжения, а выходомразвязывающие диоды 22 и 23 - к кон-,денсатору 24, образуя выходной вывод 25, свободный вывод конденсатора 3524 подключен к выводу 8.Устройство работает следующим образом.К входным выводам 5 и б,подключается источник переменного напряжения. 4 ОКонденсатор 7 через диоды 2 и 3 заряжается до амплитудного значения напряжения сети.Конденсаторы 12 и 13 заряжаютсятакже до амплитудного значения напряжения, а...

Номер патента: 1242772

Опубликовано: 07.07.1986

Авторы: Давыдов, Федоров, Филатов

МПК: G01N 15/08

Метки: зонд, электрический

...жидкости.Цель изобретения - расширение функциональной воэможности электрического зонда путем определения дисперсии газовых пузырей в потоке жидкости. На чертеже изображен предлагаемый зонд.Электрический зонд имеет капилляр 1, токопроводящий проволочный электрод 2, изолированный от капилляра проволокой 3. Токопроводящий проволочный электрод установлен с возможностью перемещения относительно капилляра. Прокладка выполнена из материала, например эбонита, ко- торый обеспечивает электрическую изоляцию проволочного. электрода от капилляра, герметичность погруженной части проволочного электрода, минимальное трение при перемещении проволочного электрода относительно капилляра. Зонд работает следующим образом.Проводимость выступающей части...

Номер патента: 1242664

Опубликовано: 07.07.1986

Авторы: Белозеров, Божко, Набиуллин, Олейник, Павлов, Трипольский, Федоров

МПК: F16F 15/04

Метки: механических, напряжений, трубопроводе, уменьшения

...Составитель В. Халепкий Редактор Г. Волкова Техред И. Е 1 ерес Корректор И. Эрдейи Заказ 3683/33 Тираж 880 Подписное ВНИИГ 1 И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 41Изобретение относится к машиностроению и может быть использовано в трубопроводной арматуре в области нефтехимии,тепловодоснабжении, энергетике и канализации.Целью изобретения является повышениеэффективности устройства,На чертеже представлено устройство дляуменьшения механических напряжений втрубопроводе.Устройство размещено на трубопроводе 1, 1 оимеющем жесткое крепление (например,заделку) к источнику 2 вибрации (например,корпусу станка, судна и т. д.)....

Номер патента: 1242655

Опубликовано: 07.07.1986

Авторы: Коршунов, Попов, Рекунов, Рупп, Федоров

МПК: F15B 11/08

Метки: гидропривод

...ей полость 24 - с первым выходом 19.Подпружиненный золотник 26 может бытьвыполнен за одно целое с толкателем 8, ав промежуточной пружинной полости 13 выполнена перегородка 27, служащая упоромдля нлунжера О,Отверстия 28 и 29 в корпусе 6 связаныс гидрораспределителем 3 гидролиниями 30и 31, а отверстия 32 и 33 - с гидроцилиндром 4 гидролиниями 34 и 35.Канал 36 сообщает между собой отверстия 28 и 32, канал 37 - отверстие 28 и полость 11, канал 38 -- канал 36 с полостьк 24,канал 39 . - полость 13 с отверстием 29,канал 40 -- расточку 14 с полостью 23. Частичное перекрытие канала 22 осу 1 цествляется проточкой 41, взаимодействующей с расточкой 42, а в варианте конструкции,10 15 20 25 30 35 40 45 50 55 представленном на фиг. 4, --...

Номер патента: 1242564

Опубликовано: 07.07.1986

Авторы: Барутенко, Федоров, Федорова

МПК: E02B 5/02

Метки: каналов, строительства

...полива сельскохозяйственных культур и является усовершенствованием известного способа поавт, св. У 979570.Целью изобретения является повышение эффективности работ за счет обеспечения устойчивости и предотвращения повреждения гибкого трубопровода строительными машинами.,На фиг. 1 представлен гибкий трубопровод перед отсыпкой дамб канала,поперечный разрез; на фиг. 2 - то же,при односторонней отсыпке дамбы канала; на фиг. 3 - то же, при двухсторонней отсыпке дамб канала; нафиг. 4 - канал после его заполненияводой, поперечный разрез,Способ строительства каналов осуществляется следующим образом. После закрепления противофильтрационного экрана 1 к наружной боковой поверхности гибкоготрубопровода 2, расположенного по створу трассы...

Номер патента: 1242427

Опубликовано: 07.07.1986

Автор: Федоров

МПК: B65B 43/26

Метки: заготовок, картонных, плоскосложенных, подачи, поштучной, стопы, формирования, ящиков

...одной оси, при этом транспортер 6 выполнен с наклонным входным участком. На уровне основания 2 магазина по всей длине подающего конвейера 4 и транспортера 6 для поштучной подачи сформированных ящиков установлены опорные плоскости 10 с разрывом для прижимной пластины 11, смонтированной на несущем органе транспортера 6. Вдоль подающего конвейера 4 и транспортера 6 установлены прижимные направляющие 12 - 14 для закрытия клапанов. Под подающим конвейером 4 смонтирован копир 15, при этом захват 5 установлен с возможностью взаимодействия с этим копиром.Для обеспечения формирования ящиков различных типоразмеров поддерживающие направляющие 3 магазина 1 могут быть выполнены с возможностью изменения расстояния между ними, а наклонный входной...

Номер патента: 1242369

Опубликовано: 07.07.1986

Авторы: Дорин, Коробов, Миронов, Нейман, Немцов, Табунов, Федоров, Чайкин

МПК: A01G 23/08, B27L 1/00

Метки: деревьев, поваленных, сучкорезная

...вершины спротаскиванием дерева позволяет, неуменьшая производительности на обрезке сучьев., отделять вершину с минимальными энергозатратами, так какпри обрезке сучьев ствол дерева растянут вдоль волокон и при нагибе вершины нужно приложить усилие, равноелишь разности разрывного усилиявдоль волокон и усилия растяженияствола от обрезки сучьев и протаскивания дерева. Путем поворота балкив горизонтальной плоскости отделенную вершину переносят в зону укладки.Затем захватно-сучкорезное устройство поворачивают в том же направлениицальше на угол , ножи-захваты 4и 5 разводят и путем поворота и наклона таким образом удлиненной балки Сучкореэная машина для обработки поваленных деревьев может быть осуществлена как в стационарном, так и в...

Номер патента: 1242363

Опубликовано: 07.07.1986

Авторы: Вихров, Дорожко, Карпович, Пауль, Федоров

МПК: B27K 3/08, B27K 3/10

Метки: древесины, пропитки

...5 - то же, вид сверху.Устройство для пропитки древесины включает корпус 1 с инъекционной иглой 2, имеющей каналы 3 для подачи пропиточногораствора, причем инъекционная игла 2 выпол.иена в виде разъемных элементов 4, расположенных вдоль ее оси 5, каналы 3 размещены в зонах 6 разъема, а разъемные элементы 4 инъекционной иглы 2 выполнены ввиде пластин 7 с заостренными нижнимикромками 8, при этом нижние кромки 8пластин 7 жестко соединены между собой,а верхние их кромки 9 - с корпусом 1.Кроме того, корпус 1 имеет опорную поверхность 10 и рукоятки 11, а в верхнейего части размещен штуцер 12 со шлангом (не показан) для подачи пропиточной жидкости,Устройство работает следующим образом. 30Берут иглу за рукоятки 11 и начинают вдавливать в...

Номер патента: 1242164

Опубликовано: 07.07.1986

Авторы: Булатов, Галимова, Линник, Мулдашев, Муслимов, Салихов, Федоров

МПК: A61F 9/007

Метки: глазной, медиального, структур, угла, формирования, щели

...к краям раневой поверхности в медиальном углу глазной щели микрохирургическими швами 8/О, В тех случаях, когда мобилизовать коньюктиву не представляется возможным или производится одномоментное восстановление коньюнктивы глазного яблока, шаровидный аллотрансплантат покрывают пластинчатым аллотрансплантатом висцеральной фасции и также фиксируют его швами к краям раневой поверхности. Между шаровидным аллотрансплантатом и глазным яблоком через покрывающую их коньюнктиву или аллотрансплантат висцеральной фасции проводят один или два П-образных шва, например алло- сухожильных, толщиной 4/О, ведут их вглубь и в стороны и выводят через кожные насечки, где туго связывают. В результате этого мобилизованная коньюнктива или алло- трансплантат...

Номер патента: 1241289

Опубликовано: 30.06.1986

Автор: Федоров

МПК: G11C 27/00

Метки: аналоговое, варианты, запоминающее

...его работе по второму варианту (фнг. 2), В режиме выборки ключи 3 и 4 замкнуты и устройство функционирует как и усилитель с обратной отрицательной связью. В режиме хранения ключи 3 и 4 разомкнуты и напряжение на конденсаторе 8 и на выходе усилителя 1 Б сохраняется равным напряжению в момент, предшествующий режиму хранения. Напряжение на конденсаторе 8 усиливается усилителем 2 и является выходнымнапряжением 06устройства.На временной диаграмме (фиг.3) пунктирными линиями показаны переходы выходного напряжения усилителя 1 (в прототипе от нулевого значения в режиме хранения к напряжению в момент выборки и далее вновь к нулевому значению) . Динамическая ошибка переходного процесса напряжения 0 (на фиг, 4 показана непрерывной линией) от его...

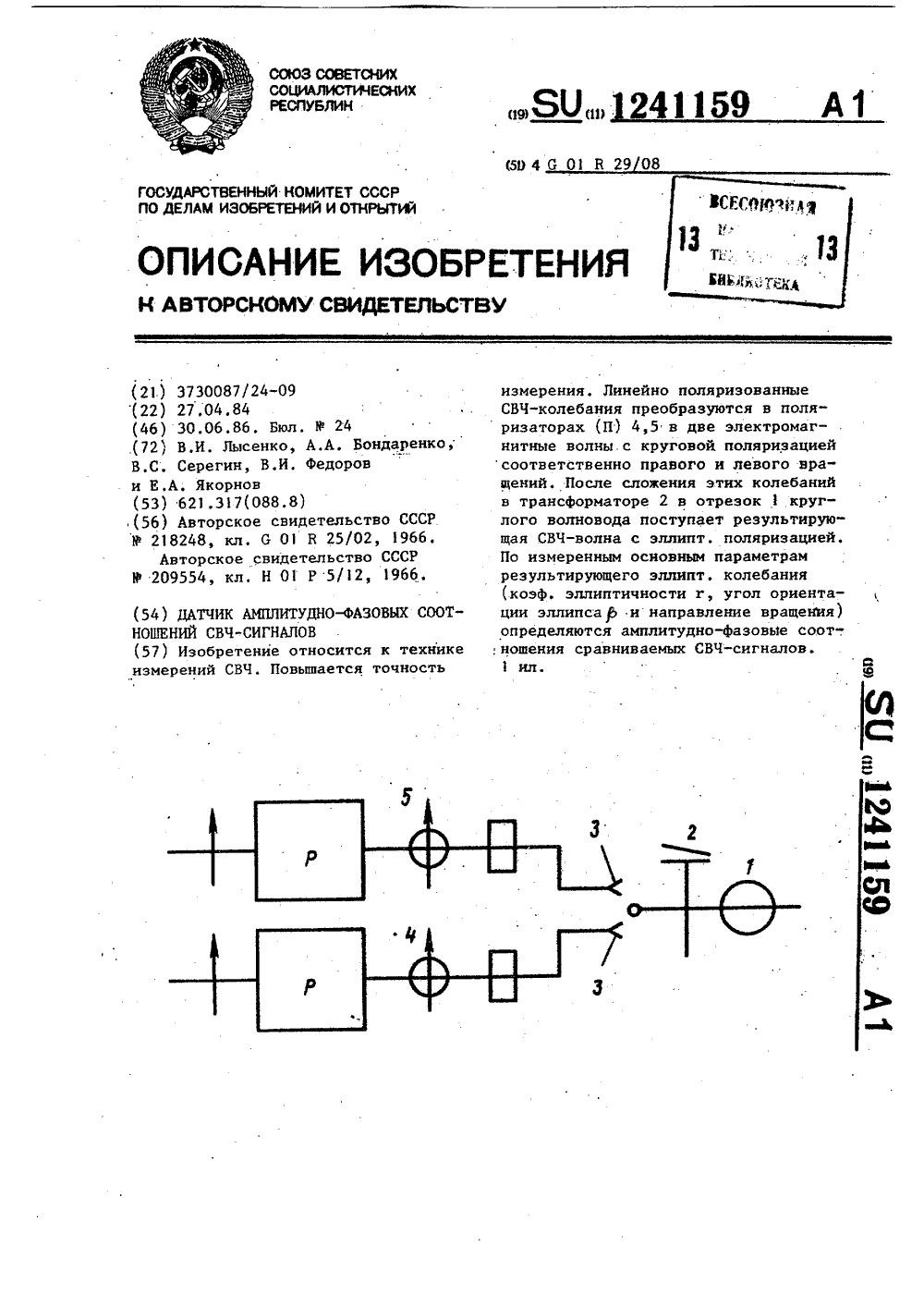

Номер патента: 1241159

Опубликовано: 30.06.1986

Авторы: Бондаренко, Лысенко, Серегин, Федоров, Якорнов

МПК: G01R 29/08

Метки: амплитудно-фазовых, датчик, свч-сигналов, соотношений

....1 Оэлектрическая схема датчика амплитудно-фазовых, соотношений СВЧ-сигналов.Датчик амплитудно-фазовых соотношений СВЧ-сигналов содержит отрезоккруглого волновода, согласующий 15трансформатор 2, соединенный однимконцом с отрезком 1 круглого волновода, а другим - через элементы связи Э с выходами поляризаторов 4 и 5,преобразующих линейно полязированные колебания в колебания с круговойполяризацией соответственно левогои правого вращений,Датчик амплитудно-фазовых соотношений СВЧ-сигналов работает следующим образом.При поступлении на входы поляри-заторов 4 и 5 линейно поляризованных СВЧ-колебаний эти колебания навыходе поляризаторов 4 и 5 преобра- ЗОзуются в две электромагнитные волныс круговой поляризацией соответственно правого и...
