Управляемый генератор импульсных последовательностей

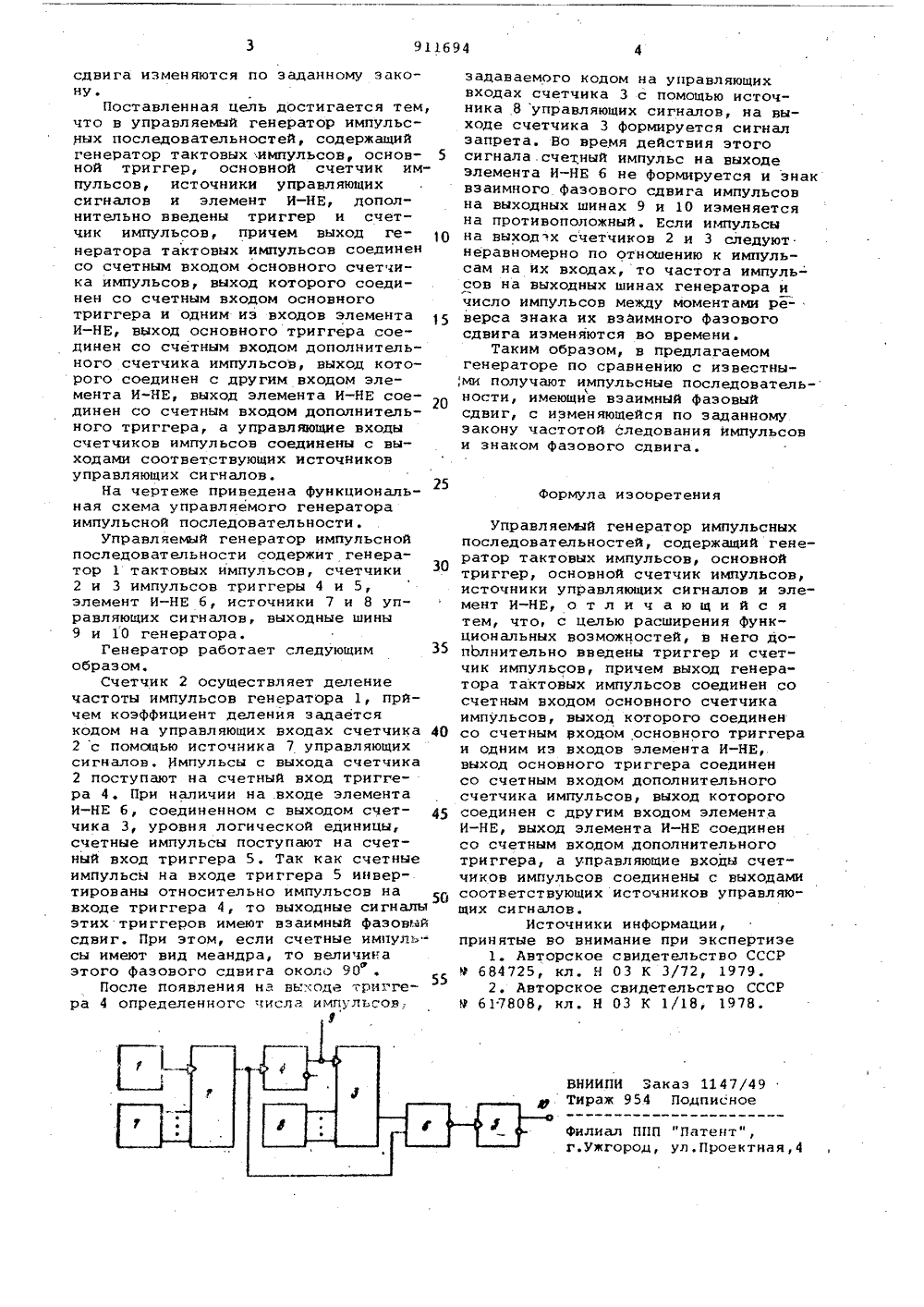

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ- СВИДЕТЕЛЬСТВУ(22) Заявлено 090680 (21) 2934650/18-21 11 М, Кп,з Н 03 К 3/72 с присоединением заявки Мо(23) Приоритет ГОсударственный комитет СССР по делам изобретений и открытий(54) УПРАВЛЯЕМЫЙ ГЕНЕРАТОР ИМПУЛЬСНЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙИзобретение относится к импульсной технике и может быть использовано, например, для имитации выходных сигналов фотоприемников лазерного интерферометра, работающего в режиме реверсивного счета полос.Известен управляекый генератор импульсов, содержащий формирователь, кодирующее устройство, устройство задержки по числу разрядов кода и ключи, Генератор формирует ряд выходных серий импульсов с управляемой частотой следования, причем эти серии имеют взаимный фазовый сдвигОднако в данном генераторе невозможно осуществлять изменение знака этого фазового сдвига по заданному закону.Наиболее близким к предлагаемому по технической сущности является генератор импульсов регулируемой длительности, содержащий счетчик, вход сброса которого подключен к выходу первого элемента ИЛИ, а счетный вход - к задающему генератору, триггер, выходы которого через дифференцирующие цепи соединены со входами первого элемента ИЛИ, блок питания, источники управляющих импульсов интервала, источники управляющихимпульсов длительности, выходы которых подключены ко входам элемента Ичерез шифратор, и элементы ИЛИ,другие входы которых соединены с выходами счетчика, два дополнительныхэлемента И, первые входы которыхподключены к выходу блока питания, 10 а вторые - к выходам триггера, счетный вход триггера подключен к выходу первого элемента И, выход первогодополнительного элемента И соединенс объединенными входами источниковуправляющих импульсов по длительности, а выход второго дополнительного элемента И подключен к объединенным входам источников управляющихимпульсов интервала 2.Однако с вйхода данного генераторанельзя получить парные последовательности импульсов, имеющих взаимныйсдвиг по фазе около 90 , знак котоорого изменяется по заданному закону.Цель изобретения - расширениефункциональных возможностей генератора путем формирования на его выходах пары импульсных последовательностей, имеющих взаимный фазовыйсдвиг около 90 , причем частота слеодования импульсов и знак фазового911694 Формула изооретения 35 ПП "Патент",д, ул,Проектная,4 филиалг.ужго сдвига изменяются по заданному закону.Поставленная цель достигается тем,что в управляемый генератор импульсных последовательностей, содержащийгенератор тактовых импульсов, основной триггер, основной счетчик импульсов, источники управляющихсигналов и элемент И-НЕ, дополнительно введены триггер и счетчик импульсов, причем выход генератора тактовых импульсов соединенсо счетным входом основного счетчика импульсов, выход которого соединен со счетным входом основноготриггера и одним иэ входов элементаИ-НЕ, выход основного триггера соединен со счетным входом дополнительного счетчика импульсов, выход которого соединен с другим входом элемента И-НЕ выход элемента И-НЕ соеУ20динен со счетным входом дополнительного триггера, а управляющие входысчетчиков импульсов соединены с выходами соответствующих источниковуправляющих сигналов.На чертеже приведена функциональная схема управляемого генератораимпульсной последовательности.Управляемый генератор импульснойпоследовательности содержит генератор 1 тактовых импульсов, счетчики2 и 3 импульсов триггеры 4 и 5,элемент И-НЕ 6, источники 7 и 8 управляющих сигналов, выходные шины9 и 10 генератора,Генератор работает следующимобразом.Счетчик 2 осуществляет делениечастоты импульсов генератора 1, прйчем коэффициент деления задаетсякодом на управляющих входах счетчика 402 с помощью источника 7 управляющихсигналов, Импульсы с выхода счетчика2 поступают на счетный вход триггера 4. При наличии на входе элементаИ-НЕ 6, соединенном с выходом счетчика 3, уровня логической единицы,счетные импульсы поступают на счетный вход триггера 5. Так как счетныеимпульсы на входе триггера 5 инвертированы относительно импульсов навходе триггера 4, то выходные сигналыэтих триггеров имеют взаимный фазовыйсдвиг. При этом, если счетные импульсы имеют вид меандра, то величинаэтого фазового сдвига около 90После появления на выходе триггера 4 определенногс числа импульсов; задаваемого кодом на управляющих входах счетчика 3 с помощью источника 8 управляющих сигналов, на выходе счетчика 3 Формируется сигнал запрета. Во время действия этого сигнала счетный импульс на выходе элемента И-НЕ 6 не формируется и знак взаимного фазового сдвига импульсов на выходных шинах 9 и 10 изменяется на противоположный, Если импульсы на выход .х счетчиков 2 и 3 следуют. неравномерно по отношению к импульсам на их входах, то частота импульсов на выходных шинах генератора и число импульсов между моментами реверса знака их взаимного фазового сдвига изменяются во времени.Таким образом, в предлагаемом генераторе по сравнению с известны,ми получают импульсные последователь- ности, имеющие взаимный Фазовый сдвиг, с изменяющейся по заданному закону частотой следования импульсов и знаком Фазового сдвига. Управляемый генератор импульсныхпоследовательностей, содержащий генератор тактовых импульсов, основнойтриггер, основной счетчик импульсов,источники управляющих сигналов и элемент И НЕ, отличающийсятем, что, с целью расширения функциональных возможностей, в него допЬлнительно введены триггер и счетчик импульсов, причем выход генератора тактовых импульсов соединен сосчетным входом основного счетчикаимпульсов, выход которого соединенсо счетным Входом основного триггераи одним из входов элемента И-НЕ,выход основного триггера соединенсо счетным входом дополнительногосчетчика импульсов, выход которогосоединен с другим входом элементаИ-НЕ, выход элемента И-НЕ соединенсо счетным входом дополнительноготриггера, а управляющие входы счетчиков импульсов соединены с выходамисоответствующих источников управляющих сигналов.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 684725, кл. Н 03 К 3/72, 1979.2, Авторское свидетельство СССР9 617808, кл. Н 03 К 1/18, 1978. ВНИИПИ Заказ 1147/49Тираж 954 Поцписное
