Система кондиционирования воздуха с использованием растворов сорбентов

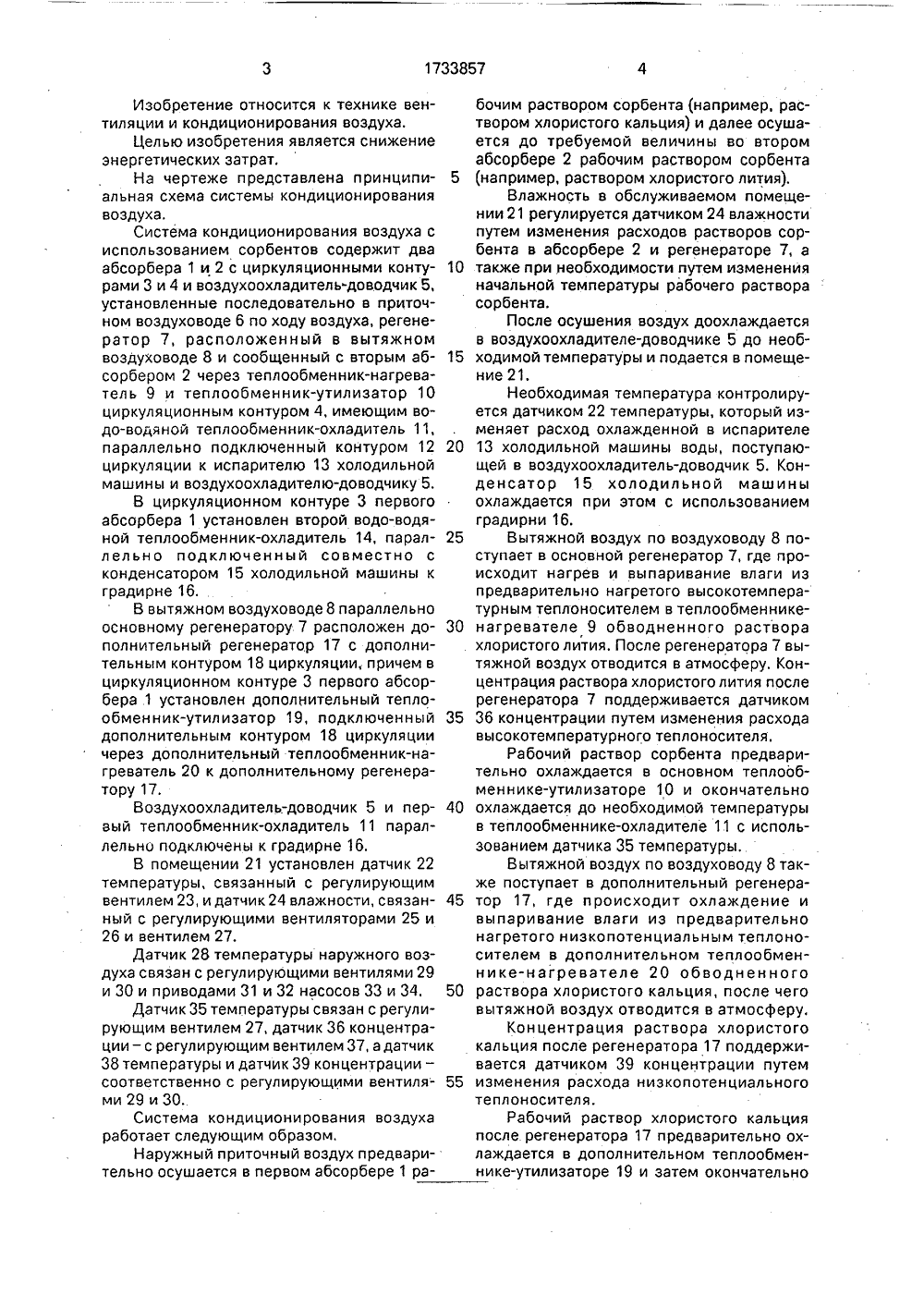

(51)5 Е 24 Р 5/О ИСАНИЕ ИЗОБРЕТЕНИЯ В ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР ОМУ СВИДЕТЕЛЬСТВУ(56) Авторское свидетельство СССРМ 1084547, кл. Р 24 Р 3/06, 1988.(57) Изобретение относится к технике вентиляции и кондиционирования воздуха,Целью изобретения является снижениеэнергетических затрат. Система кондиционирования воздуха содержит два абсорбера1 и 2 с циркуляционными контурами 3 и 4 ивоздухоохладитель-доводчик 5, установленные последовательно в приточном воздуховоде 6 по ходу, в вытяжном воздуховоде 8расположен регенератор 7, сообщенный совторым абсорбером 2 через теплообменникнагреватель 9 и теплообменник-утилизатор 210 циркуляционным контуром 4, имеющим водо-водяной теплообменник-охладител ь 11, параллельно подключенный контуром 12 циркуляции к испарителю 13 холодной манжеты и воздухоохладителю-доводчику 5. В циркуляционном контуре 3 первого абсорбера 1 установлен второй водо-водяной теплообменник-охладитель 14, параллельно подключенный совместно с конденсатором 15 холодильной машины к градирне 16. В вытяжном в оздухо воде 8 и а раллельном основному регенератору 7 расположен дополнительный регенератор 17 с дополнительным контуром 18 циркуляции, причем в циркуляционном контуре 3 первого абсорбера 1 установлен ф дополнительный теплообменник-утилизатор 19, подключенный дополнитель- Щ ным контуром 18 циркуляции через дополнительный теплообменник-нагреватель 20 к дополнительному регенера-.то ру 17. В оздухоохл адител ь-до водчи к 5 и первый теплообменник-охладитель 11 параллельно подключены к градирне 16. - фИзобретение относится к технике вентиляции и кондиционирования воздуха,Целью изобретения является снижение энергетических затрат,На чертеже представлена принципиальная схема системы кондиционирования воздуха.Система кондиционирования воздуха с использованием сорбентов содержит два абсорбера 1 и 2 с циркуляционными контурами 3 и 4 и воздухоохладитель.доводчик 5, установленные последовательно в приточном воздуховоде 6 по ходу воздуха, регенератор 7, расположенный в вытяжном воздуховоде 8 и сообщенный с вторым абсорбером 2 через теплообменник-нагреватель 9 и теплообменник-утилизатор 10 циркуляционным контуром 4, имеющим водо-водяной теплообменник-охладитель 11, параллельно подключенный контуром 12 циркуляции к испарителю 13 холодильной машины и воздухоохладителю-доводчику 5.В циркуляционном контуре 3 первого абсарбера 1 установлен второй водо-водяной теплообменник-охладитель 14, параллельно подключенный совместно с конденсатором 15 холодильной машины к градирне 16.В вытяжном воздуховоде 8 параллельно основному регенератору 7 расположен дополнительный регенератор 17 с дополнительным контуром 18 циркуляции, причем в циркуляционном контуре 3 первого абсорбера 1 установлен дополнительный теплообменник-утилизатор 19, подключенный дополнительным контуром 18 циркуляции через дополнительный теплообменник-нагреватель 20 к дополнительному регенератору 17,Воздухоохладитель-доводчик 5 и первый теплообменник-охладитель 11 параллельно подключены к градирне 16.В помещении 21 установлен датчик 22 температуры, связанный с регулирующим вентилем 23, и датчик 24 влажности, связанный с регулирующими вентиляторами 25 и 26 и вентилем 27.Датчик 28 температуры наружного воздуха связан с регулирующими вентилями 29 и 30 и приводами 31 и 32 насосов 33 и 34.Датчик 35 температуры связан с регулирующим вентилем 27, датчик 36 концентрации - с регулирующим вентилем 37, а датчик 38 температуры и датчик 39 концентрации - соответственно с регулирующими вентиля- ми 29 и 30.Система кондиционирования воздуха работает следующим образом.Наружный приточный воздух предварительно осушается в первом абсорбере 1 ра 5 10 15 20 25 30 35 40 45 50 55 бочим раствором сорбента (например, раствором хлористого кальция) и далее осушается до требуемой величины во втором абсорбере 2 рабочим раствором сорбента (например, раствором хлористого лития).Влажность в обслуживаемом помещении 21 регулируется датчиком 24 влажности путем изменения расходов растворов сорбента в абсорбере 2 и регенераторе 7, а также при необходимости путем изменения начальной температуры рабочего раствора сорбента,После осушения воздух доохлаждается в воздухоохладителе-доводчике 5 до необходимой температуры и подается в помещение 21.Необходимая температура контролируется датчиком 22 температуры, который изменяет расход охлажденной в испарителе 13 холодильной машины воды, поступающей в воздухоохладитель-доводчик 5. Конденсатор 15 холодильной машины охлаждается при этом с использованием градирни 16.Вытяжной воздух по воздуховоду 8 поступает в основной регенератор 7, где происходит нагрев и выпаривание влаги из предварительно нагретого высокотемпературным теплоносителем в теплообменникенагревателе 9 обводненного раствора хлористого лития, После регенератора 7 вытяжной воздух отводится в атмосферу. Концентрация раствора хлористого лития после регенератора 7 поддерживается датчиком 36 концентрации путем изменения расхода высокотемпературного теплоносителя.Рабочий раствор сорбента предварительно охлаждается в основном теплообменнике-утилизаторе 10 и окончательно охлаждается до необходимой температуры в теплообменнике-охладителе 11 с использованием датчика 35 температуры.Вытяжной воздух по воздуховоду 8 также поступает в дополнительный регенератор 17, где происходит охлаждение и выпаривание влаги из предварительно нагретого низкопотенциальным теплоносителем в дополнительном теплообменнике-нагревателе 20 обводненного раствора хлористого кальция, после чего вытяжной воздух отводится в атмосферу.Концентрация раствора хлористого кальция после регенератора 17 поддерживается датчиком 39 концентрации путем изменения расхода низкопотенциального теплоносителя.Рабочий раствор хлористого кальция после регенератора 17 предварительно охлаждается в дополнительном теплообменнике-утилизаторе 19 и затем окончательно1733857 охлаждается во втором водяном теплообменнике-охладителе 14, в который поступает охлажденная вода от градирни 16,Температура рабочего раствора хлористого кальция поддерживается датчиком 37 температуры,При определенной влажности наружного воздуха возможно по сигналу датчика 28 температуры отключение насосов 33 и 34 и закрытие вентилей 30 и 37. Осуществляется остановка холодильной машины и подключение теплообменника-охладителя 11 и воздухоохладителя-доводчика 5 к градирне 16. куляционным контуром, имеющим водоводяной теплообменник-охладитель, параллельно подключенный контуром циркуляции к испарителю холодильной ма шины и воздухоохладителю-доводчику, атакже второй водоводяной теплообменникохладитель, установленный в циркуляционном контуре первого абсорбера и параллельно подключенный совместно с 10 конденсатором холодильной машины к градирне, отличающаяся тем,что,сцелью снижения энергетических затрат, система снабжена дополнительным регенератором с дополнительным контуром циркуляции, 15 расположенным в вытяжном воздуховодепараллельно основному регенератору, и дополнительными теплообменником-нагревателем и теплообменником-утилизатором, причем дополнительный теплообменник утилизатор установлен в циркуляционномконтуре первого абсорбера и подключен дополнительным контуром циркуляции через. дополнительный теплообменник-нагреватель к дополнительному регенератору, а 25 воздухоохладитель-доводчик и первый теплообменник-охладитель параллельно подключены к градирне. ф о р мул а и зоб ретен ия Система кондиционирования воздуха с использованием растворов сорбентов, содержащая два абсорбера с циркуляционными контурами и воздухоохладитель-доводчик, установленные последовательно в приточном воздуховоде по ходу воздуха, регенератор, расположенный в вытяжном воздухо воде и сообщенный со вторым абсорбе ром через теплообменник-нагреватель и теплообменник-утилизатор цир 30 35 40 45 50 Составитель М.РащепкинРедактор В.ТрубченкоТехред М,Моргентал Корректор О,Кундрик Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 Заказ 1659 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5
