Крупецкий
Способ обработки грены тутового шелкопряда
Номер патента: 1790884
Опубликовано: 30.01.1993
Авторы: Бунина, Дейнека, Кириченко, Крупецкий, Кучин, Щербак
МПК: A01K 67/04
Метки: грены, тутового, шелкопряда
...летальный исход для различных микроорганизмов наступает при неодинаковых режимах облучения. Степень обеззараживающего эффекта зависит не только от дозы УФ узлучения, но и от мощности дозы, При дезинфекции поверхностей обеззараживающий эффект также зависит от величины инфекционной нагрузки, С другой стороны, непременным условием любого способа дезинфекции грены является отсутствие ухудшения качества грены,Таким образом, при разработке способа обеззараживания грены с применением УФ излучения бактерицидного диапазона существенны два лимитирующие фактора - с одной стороны, режим воздействия должен быть достаточно эффективен для достижения полного обеззараживания, с другой стороны - не оказывать отрицательного влияния на грену. УФ...
Устройство для биполярной ионизации газовой среды
Номер патента: 1740895
Опубликовано: 15.06.1992
Авторы: Бунина, Ефимов, Крупецкий, Кучин
МПК: F24F 3/16
Метки: биполярной, газовой, ионизации, среды
...устройство, включающее блок регулирования напряжения, высоковольтный транс-, форматор и подключенные к нему электроды, дополнительно содержит блок тиристорного управления, вход которого соединен с выходом блока регулирования напряжения, а выход - с входом высоковольтного трансформатора, при этом электроды выполнены в виде проводов.Введение блока тиристорного управления и коронирующей системы в виде проводов, размещенных в помещении, позволяет получить ионообразующую способность ус 20 25 30 35 40 45 50 55 тройства во всем объеме помещения, достаточную для оптимизации ионного состава воздушной среды, повышает эффективность регулирования ионного состава по концентрации и униполярности (совмещено в одном блоке).На фиг, 1 схематически...
Бактерицидный потолочный облучатель
Номер патента: 1713593
Опубликовано: 23.02.1992
Авторы: Бунина, Крупецкий, Кучин, Митрофанов, Морозова
МПК: A61L 9/015, A61L 9/20
Метки: бактерицидный, облучатель, потолочный
...и бытовых помещени-ях для создания нормальных санитарногигиенических условий. 5Цель изобретения - снижение уровняотраженного от поверхностей помещенияизлучения.На чертеже представлен облучатель,общий вид, 10Бактерицидный облучатель включаеткорпус 1 с размещенными в нем продольноцилиндрическими бактерицидными лампами 2, рефлекторы 3, пусковую и управляющую аппаратуру 4 15Рефлекторы 3 имеют форму прямойпризмы с прямоугольной трапецией в осно.вании, при этом лампы.2 размещены в ре. флекторах.Рефлекторы 3 установлены на корпусе 20.1 облучателя и примыкают один к другомугранями 5, образованными в рефлектоременьшими основаниями трапеции и ребрами призмы, перпендикулярными к ним.Грани призмы 6, образованные ребрами и наклонной боковой...
Устройство защиты от ошибок
Номер патента: 1644392
Опубликовано: 23.04.1991
Авторы: Афанасьев, Глазин, Грешневиков, Крупецкий, Никитина, Николаев, Титов, Яновский
МПК: H03M 13/00
...первых информационных входов с входд 14 и блока 4, где (второе повторение) кодовая комбинация снова пропер,.ет,.я нд наличие ошибок. В случае наличия ошибок пд прямом выходе ошибки блока 4 появляется управляющий сигнал,30 увеличивающий состояние счетчика 7 и делителя б ид единицу, По адресу, задаваемому счетчиком 7 из блока 8 постоянной памяти считываются следующие управляющие сигналы Hо которым блок 3 коммутации осуществляет ком мутацию своих входов и выходов согласно схеме, представленной на фиг. 2, Как видно из этой схемы, каждое повторение кодового слова делится нд гвд сегмента (в нумерации нд фиг, 2 индексы обозначают номера соответствующих сегментов в повороте), После этого формируют две новые комбинации путем суперпозиций...
Многоканальное устройство приоритета
Номер патента: 1644139
Опубликовано: 23.04.1991
Авторы: Дроздов, Забавин, Крупецкий, Кузнецов
МПК: G06F 9/46
Метки: многоканальное, приоритета
...и опрашивая элементы И 9 на выходах каналов. Распространение происходит вплоть до канала, на входе которого имеется запрос. Опрашивая элемент И 9 в этом канале, сигнал опроса меняет состояние на его выходе с уровня логического нуля на уровень логической единицы, что соответствует выделению наиболее приоритетного сигнала запроса. Поскольку но всех предыдущих каналах, имеющих более высокий приоритет, входы запроса оказываются заблокированными, а на опросные входы всех последующих каналов с более низким приоритетои сигнал опроса не распространяется, то запросы в этих каналах не проходят на выходы разрешения на обмен в течение всего времени обслуживания этого запроса. При этом запросы низшего приоритета не обслуживаются и в том случае,...
Способ обработки воздуха помещения
Номер патента: 1560928
Опубликовано: 30.04.1990
Авторы: Бунина, Гринкер, Ковалик, Крупецкий, Черепнев
МПК: F24F 3/16
...неограниченного объема в присутствии людей и других биологических объектов. Ровать параметры воздушной средыпо содержанию аэроинов, озона, диоксида азота, бактериальнои загрязненности и уровня ультраФиолетовой облученности в помещении неограниченного объема с биологическими объектами. Воздух облучают бактерицидными и эритемныГ ми лампами попеременно ло всему объему помещений с удельной мощностью 0,5-.0,6 Вт/м с интервалами 10-20 мин.3Эритемное излучение компенсирует ультраФиолетовую недостаточность солнечной радиации. я в следующем.аботке воздуха помещения побактерицидными и эритемнымиинтервалами 10-20 мин изметав воздушной среды,ицидное ультраФиоленициирует в воздухено-химические реакци здух обеззарчживаетс товое излучение...
Измеритель эффективной выдержки фотозатвора
Номер патента: 1464133
Опубликовано: 07.03.1989
Авторы: Гинзбург, Крупецкий
МПК: G03B 43/02
Метки: выдержки, измеритель, фотозатвора, эффективной
...в течение действия импульса первого нуль-компаратора 6 (до момента.времениФиг. 2 в). Одновременно,в течение действия импульса (фиг.2 б)запоминается пиковым детектором 5максимальная амплитуда напряженияусилителя 4 Б , соответствующаямаксимальному значению действующегоотверстия диафрагмы.При появлении напряжения на выходе интегратора 7 появляется логическ ая 1 и на выходе нуль-компар атор а1 1 (Аи г, 2 г ) , однако состояние триггера 1 2 ( фи г . 2 д) о на не изменяет .В момент временисхема 1 4 управле ния размыкает ключ 8 , замыкаетключ 9 и устанавливает триггер 1 2 всостояние " 1 " (фи г . 2 д ) . Начинаетсявторой такт интегрирования, при котором на интегратор 7 подается н апряжение Бс обратным знаком(фиг . 2 в ) . При переходе...
Измеритель погрешности экспозиции фотокамер
Номер патента: 1415217
Опубликовано: 07.08.1988
Автор: Крупецкий
МПК: G03B 43/02
Метки: измеритель, погрешности, фотокамер, экспозиции
...где ь - постоянная времени КС-цепи;Т - время разряда конденсатора;О, - напряжение заряда конденсатора;0 - пороговое напряжение,В предлагаемом измерителе напряжения заряда конденсатораФвыл где 1 - ток фотоприемника, соот 9ветствующий кривой освещенности;С ,4- полная выдержка затвора; с - емкость интегратора.Б соответствует Низм ф а 11 О соот ветствует Н,.Тогда формула (2) примет вид Так как допустимые погрешности экспозиции фотокамер могут иметь положительные и отрицательные значения и не превосходят двух ступеней, в измерителе применен искусственный прием, согласно которому напряжение 11 принимается равным величине, соответствующей минус двум ступеням номинальной экспозиции Н , Величина "200" заносится в счетчик и на индикаторе...
Устройство для биполярной ионизации потока газа
Номер патента: 1309334
Опубликовано: 07.05.1987
Авторы: Бунина, Головченко, Гринкер, Крупецкий, Матросов
МПК: H05F 3/04
Метки: биполярной, газа, ионизации, потока
...поляр 25 ности. Электроды 1 присоединяются к высоковольтным выводам источников питания, которые управляются блоком программного управления, задающимдли.3 О тельность горения разряда в ячейках с положительным коронирующим электродом и с отрицательным коронирующим электродом.Устройство работает следующим об разом.На один из входов блока программного управления от блока питания подается напряжение, которое приводит в действие электронное реле времени. 40 На второй вход блока программного управления подается напряжение питания высоковольтных источников напряжения. Например, если первоначально подано напряжение на вход высоковольтного источника положительного напряжения, то это напряжение поступает на электроды соответствующих ячеек. На...
Устройство оценки состояния дискретного канала
Номер патента: 1288921
Опубликовано: 07.02.1987
Авторы: Крупецкий, Щуцкий
МПК: H04B 3/46
Метки: дискретного, канала, оценки, состояния
...последовательностис эталонной в формирователе 1 формируется последовательность ошйбок, в которой1 соответствует искажению принятого символа, а О - отсутствию ошибки, Последовательность ошибок поступает на вход установки триггера 2, следовательно, по появлению хотя бы одной ошибки триггер 2 устанавливается в 1 и сохраняет ее досброса в исходное состояние О. Навыходе делителя 4 частоты с коэффициентом деления 1/пмин по прохождениюи мин тактов появляется импульс, который поступает на элемент 3 задержки, наделитель 5 частоты с коэффициентом деления 1/2и на синхровход регистра сдвига, в котором в этот момент происходитзапись содержимого триггера. По истечениивремени, необходимого для записи, котороеопределяется элементом 3 задержки, импульсс...
Устройство для проверки работы синхроконтакта центральных фотозатворов
Номер патента: 1264128
Опубликовано: 15.10.1986
Авторы: Гайдук, Гинзбург, Крупецкий
МПК: G03B 43/02
Метки: проверки, работы, синхроконтакта, фотозатворов, центральных
...которые представлены на фиг. 2.Вариант 1. Синхроконтакт 11 срабатывает до достижения 80 Я открывания площади светового отверстия затвора (момент времени 1, эпюра с), В момент времени 1 в триггер 10 запишется О, так как О на его информационном входе. Состояние триггера 10 не изменится (эпюра й) . Одновременно замкнется ключ К и начнется интегрирование интегратором 16 эталонного напряжения 1.)о, которое длится 1 мс до момента времени 1, (эпюра е). В момент времени 1 на выходе компаратора 15 появится 1 (эпюра 1), которая подается на первый элемент И 7 и а второй элемент И 13, Если по истечении времени Ь синхроконтакт замкнется, то второй элемент И 13 установит триггер 14 в единичное состояние (эпюра с 1).Отсутствие 1 на выходе триггера 1 О...
Устройство мажоритарного декодирования
Номер патента: 1138947
Опубликовано: 07.02.1985
Авторы: Андрианов, Грешневиков, Крупецкий, Николаев
МПК: H03M 1/00
Метки: декодирования, мажоритарного
...с выходом мажоритарного блока и выходом второго сдвигающего регистра соответственно,а два управляющих входа блока коммутации подключены к соответствующим шинам управления. На чертеже представлена блок-схема устройства мажоритарного декодирования для систем с повторением45 информации .,равляющие входы блока коммутации соединены с шинами б и 7 управления.Мажоритарный блок 1. осуществляет исправление ошибок по критерию большинства: две из трех.Регистры 2 и 3 предназначены для хранения кодовых комбинаций до поступления последующих повторений. Блок 5 коммутации по сигналам на шинах б н 7 управления пропускает в регистр 2 информацию либо с выходов мажоритарногб блока, либо из регистра 3. Блок 5 коммутации может быть выполнен, например, в виде...
Способ изготовления полупроводникового чувствительного элемента
Номер патента: 1052971
Опубликовано: 07.11.1983
Авторы: Белявская, Вайхброт, Головченко, Крупецкий, Легостаев
МПК: G01N 27/02
Метки: полупроводникового, чувствительного, элемента
...первичные и вторичные продукты. В воздухе такими продуктами радиационно-химических реакций могут быть озон и окислы азота, которые являются основным модифицирующим агентом при кислородных эффектах. Таким образом, основой химической защиты, используемой в радиобиологии, является взаимодействиерадиопротекторов и радиосенсибилизаторов с этими веществами, в первую очередь с окислами азота. Наиболее эффективными радиопротекторами в радиобиологии являются серусодержащиевещества органического и неорганического происхождения. Таким образом,универсальность явления кислородного эффекта позволяет разработать новый способ изготовлення полупроводникового газового детектора окисловазота, заключающийся в сенсибилизации полупроводника...
Устройство для приема информации по двум параллельным каналам связи в системе передачи данных с решающей обратной связью
Номер патента: 1008918
Опубликовано: 30.03.1983
Авторы: Афанасьев, Крупецкий
МПК: H04L 1/16
Метки: данных, двум, информации, каналам, обратной, параллельным, передачи, приема, решающей, связи, связью, системе
...сумматор по модулю два и четвертый накопитель, к второму входу которого, а также к второму входу третьего нахопителя подключены выходы блока управления повторением кодовых комбинаций, при этом вторые входы второго и третьего сумматоров по модулю два объединены соответственно с первым и вторым входами первого сумматора по модулю два, выход которого подключен к первым входам второго и третьего. элементов И, вторые входы которых являются входами стирания устройства, а выходы третьего и четвертого накопителей подключены соответственно к первому.и второму входам коммутатора, выходы которого подклю чены к входам первого и второго блоков повышения достоверности, причем третий и четвертый входы коммутатора являются информационными входами...
Устройство для изготовления заготовок колец
Номер патента: 1006000
Опубликовано: 23.03.1983
Авторы: Воронцов, Зайцев, Крупецкий
МПК: B21D 51/10
...для изготовления заготовок колец, содержащем валки, обрезные дисковые ножи,асимметрично расположенные гибочныеролики, привод в виде электродвигателя и редуктора, один их гибочныхроликов снабжен абразивным покрытием и кинематически связан с вторымконцом вала электродвигателя.На Фиг. 1 изображена схема пред"ложенного устройства; на фиг. 2кинематическая схема устройства.устройство состоит из подающихвалков 1, обрезных дисковых ножей 2и асимметрично расположенных гибочных роликов 3-5, причем один из ги- .бочных роликов 3 выполнен в виде зачистного круга. Подающие валки 1,дисковые ножи 2 и один из гибочныхроликов имеют: согласованную линейную скорость и приводятся, например,45от электромеханического привода, состоящего из...

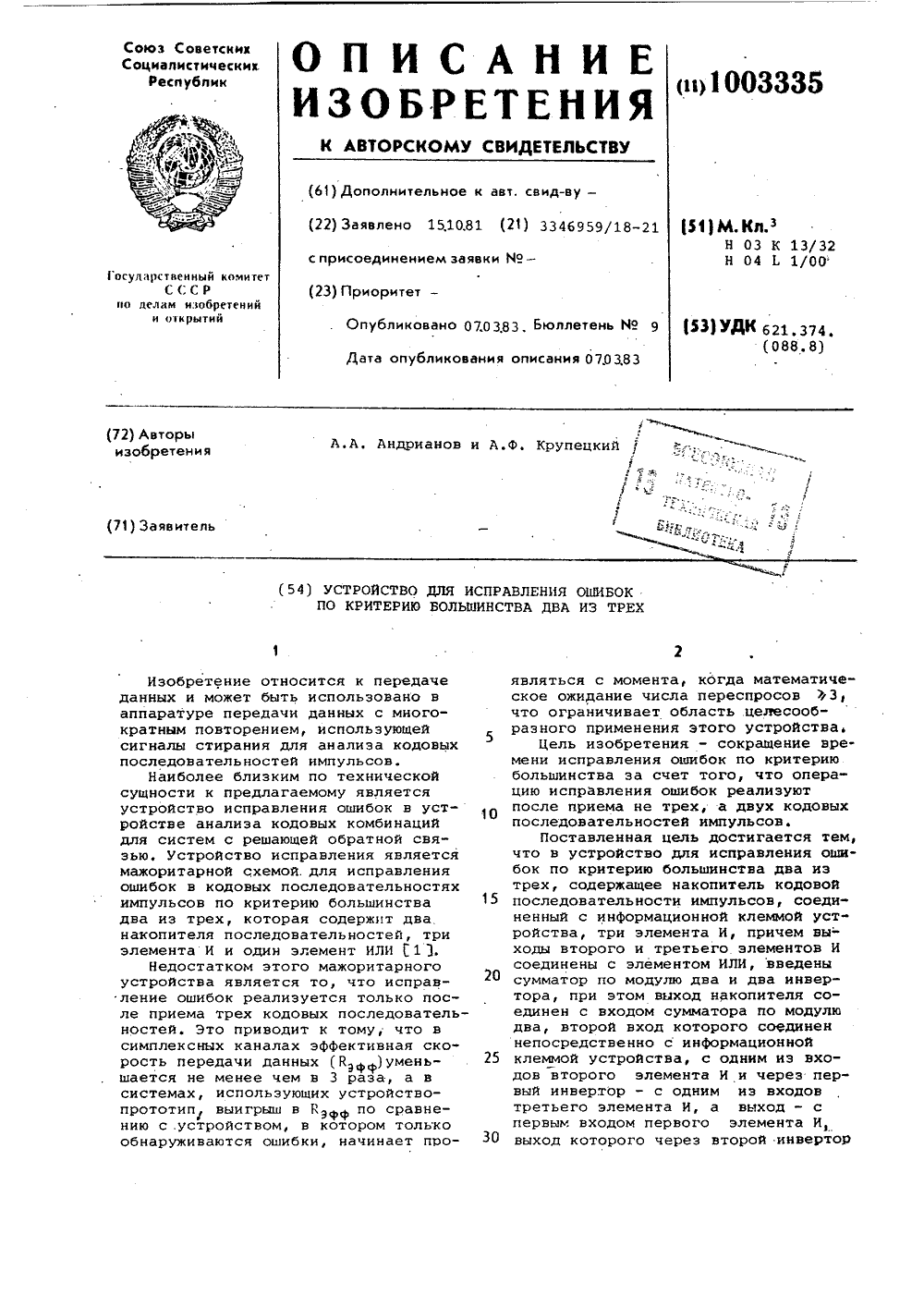

Устройство для исправления ошибок по критерию большинства два из трех
Номер патента: 1003335
Опубликовано: 07.03.1983
Авторы: Андрианов, Крупецкий
МПК: H03M 13/51, H04L 1/00
Метки: «большинства», два, исправления, критерию, ошибок, трех
...сигналов стирания.Таким образом, в устройстве после приема первой кодовой последовательности импульсов и записи ее в накопитель, а затем с началом приема повтора этой же последовательности из канала связи и соответствую щей ей последовательности условных стираний от детектора качества можно производить посимвольное исправление ошибок, определяя наиболее вероятные значения элементов кодовой последо вательности на совокупности символов, 1-й, 2-й кодовых последовательностей и последовательности условных стираний.На чертеже приведена блок-схема 20 предлагаемого устройства.Устройство содержит накопитель 1 элементов кодовой последовательности импульсов, сумматор 2 по модулю два, элементы И 3-5, инверторы б и 7, элемент ИЛИ 8Накопитель 1...
Светочастотный преобразователь
Номер патента: 976305
Опубликовано: 23.11.1982
Авторы: Крупецкий, Орловский
МПК: G01J 1/44
Метки: светочастотный
...обратной связи работают4 эЭ как повторители), и в какой-то моментвремени откроет транзистор 2,и на выходе компаратора 4 появится нулевойпотенциал, При переключении компаратора 4 конденсатор 14 подключится той обкладкой, на кото 45рой в процессе заряда был положительный потенциал к минусу источника питания, а следовательно, на неинвертирующем входе операционногоусилителя 15 появится отрицательный50потенциал по отношению к минусу источника питания, Это приведет к закрыванию транзистора 1 и на выходекомпаратора 3 появится высокий положительный потенциал. Теперь токомфотодиода будет перезаряжаться конденсатор 14, а током с выхода компаратора - конденсатор 13. В связи ссимметричностью схемы преобраэовате.ный мультивибратор,...
Устройство для электрофизической обработки
Номер патента: 965690
Опубликовано: 15.10.1982
Авторы: Воронцов, Зайцев, Крупецкий
МПК: B23P 1/02
Метки: электрофизической
...шарнирно закреплена на рычаге 6, установленном на оси 7.С рычагом 6 шарнирно связан шток пневмоцилиндра 8, а на оси качания этого рыча965690 Формула изобретения Эга установлен рычаг 9 тормозной токоведущей колодки 10, к которому крепится токоподводящая шина 11.Оба рычага стянуты пружиной 12, Устройство работает следующим образом.После завершения обработки впадины колеса вращающимся профильным электродом-инструментом источник тока отключается, срабатывает электромагнитный пневмораспределитель и направляет сжатый воздух в переднюю полость пневмоцилиндра 8. При этом шток пневмоцилиндра вдвигается и тянет рычаг 6 с собачкой 5. Зуб собачки выходит из зацепления с храповым колесом 4, и собачка под собственным весом опускается до...
Способ электроконтактной обработ-ки
Номер патента: 833417
Опубликовано: 30.05.1981
Авторы: Зайцев, Крупецкий, Петровых
МПК: B23P 1/06
Метки: обработ-ки, электроконтактной
...в качестве режущего материала при пониженном рабочем напряжении постоянного тока. Напряжение,постоянного тока в первой стадии поддерживается равным 20-30 В,833417 Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство, СССРМ 228813, кл. В 23 р 1/06, 1963. Составитель; Н. Пацогина Редактор В. Матюхина Техред Ж;Кастелевич Корректор Г. РешетникЗаказ 3865/12 Тираж 1148 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113038, Москва, ЖРаушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 3при этом на обрабатываемой поверхности изделия образуется дефектный слой.Продукты удаляемого в процессе обработки с, поверхности изделия металла,представляют из себя полые и...
Устройство для создания известной концентрации пара в газе
Номер патента: 439305
Опубликовано: 15.08.1974
Авторы: Вайхброт, Водкин, Игошев, Крупецкий, Репин, Соломатин
МПК: B01D 53/04
Метки: газе, известной, концентрации, пара, создания
...для создания известной концентрации пара в газе и может быть использовано, например, для калибровки чувствительных элементов при коррозионных испытаниях,Известно устройство для создания парогазовой смеси, содержащее камеру и натекатель.Недостатком известного устройства является непостоянство концентрации пара во времени за счет явлений сорбции на стенках и облитерации.Для уменьшения изменения концентрации пара во времени в предлагаемом устройстве внутренняя поверхность камеры покрыта поглощающим пары веществом, например силикагелем, а натекатель размещен в центре камеры. На чертеже дана схема описываемого устройства.Внутри камерс неограниченнпример из силиные колодки 3,натекатель 5; ос емкостью б дпаров которойний диаметр...
