Система естественной вентиляции здания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1737228
Авторы: Гузик, Зуйков, Коваленко, Строй, Ходаковский, Хрящевский
Текст

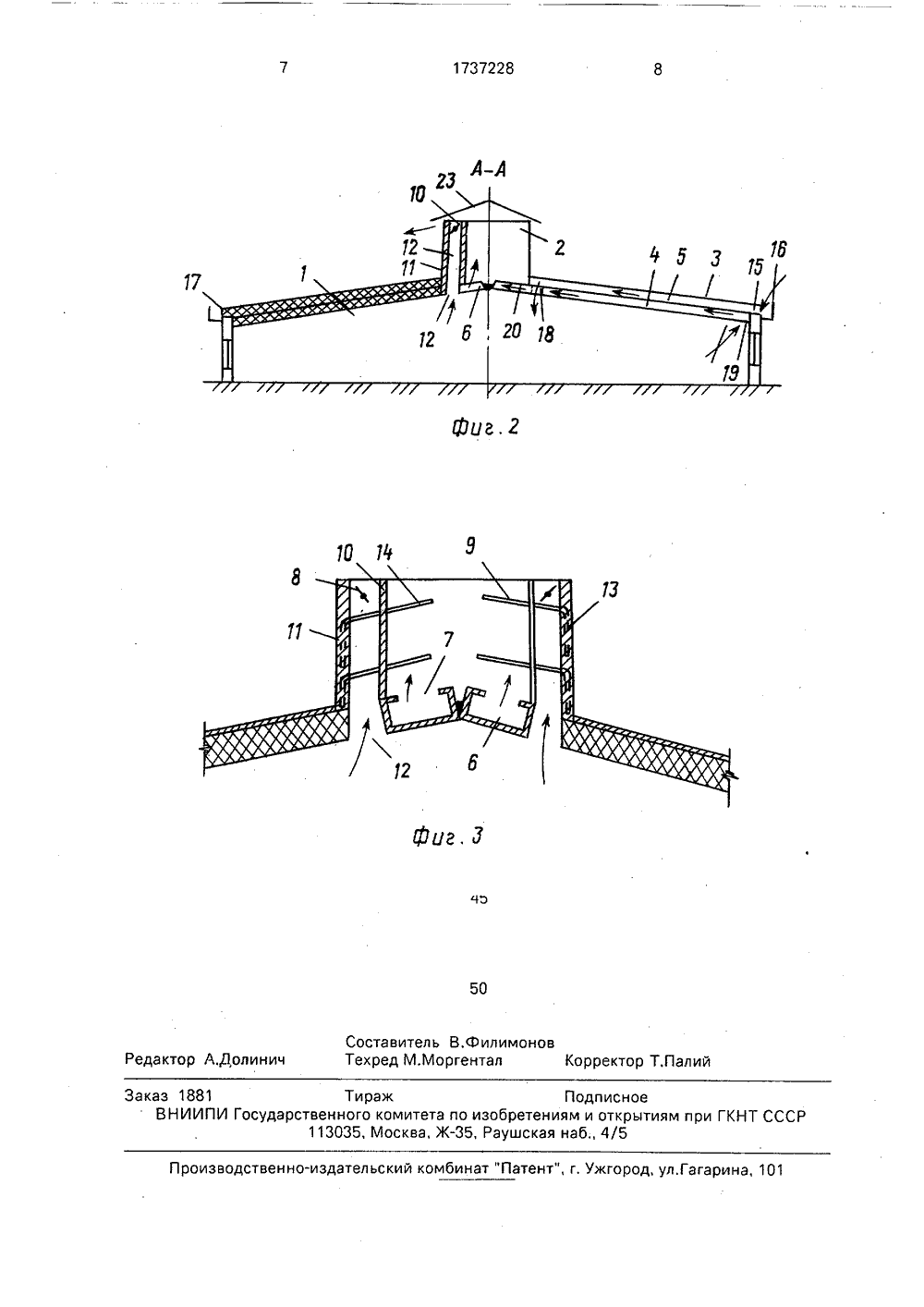

(57) Изобретение относится тиляции с одновременной у лоты удаляемого воздуха. Це интенсификация удаления воздуха. Шахта снабжена ми перегородками, размещ вых стенок параллельно оси шахты выполнены из тепл материала и снабжены те трубками, испарители кото ны у наружной поверхност денсаторы - в дополните сообщенных с внутренним о 1 з,п, ф-лы, 3 ил. НОИ ВЕНТИится к вентиляции сцией теплоты удалясообщенные с внутренним объемом здания1. Стенки 11 шахты 2 выполнены из теплопоглощающего материала и снабжены теплообменными трубками 9, испарители 13 которых расположены у наружной поверхности стенок 11, а конденсаторы 14 - в дополнительных каналах 12 и внутри шахты 2, э регулирующие клапаны В - также в каналах 12.Входные отверстия 15 приточных каналов 3 снабжены ветроотбойными щитками 16, горизонтальные полки которых примыкают к зданию ниже приточных отверстий 15, а вертикальные полки оканчиваются выше нижнего среза кровли 17. Приточные каналы сообщаются с помещением с помощью отверстий 18, а вытяжные - с помощью отверстий 19. Вытяжные каналы 4 соединены со сборными каналами 6 посредством отверстий 20. Система вентиляции ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРМ 1499072, кл. Р 24 Е 7/06, 1989.(54) СИСТЕМА ЕСТЕСТВЕНЛЯЦИИ ЗДАНИЯ Изобретение относодновременной утилизаемого воздуха.Цель изобретения - интенсификаци удаления отработанного воздуха.На фиг. 1 представлена аксонометрическая схема здания с естественной системой вентиляции; на фиг. 2 - разрез А-А на фиг, 1; на фиг. 3 - шахта с указанием положения теплообменных трубок, поперечный разрез,Система естественной вентиляции содержит здание 1, вытяжную шахту 2, приточные 3 и вытяжные 4 каналы с общей теплообменной стенкой 5, сборные вытяжные каналы 6, соединенные с вытяжной шахтой с помощью отверстия 7, регулирующие клапаны 8, теплообменные трубки 9.Шахта 2 снабжена теплопроводными перегородками 10, размещенными у боковых стенок 11 параллельно оси здания и образующими дополнительные каналы 12,к области вентилизацией тепль изобретения - отработанного теплопроводныенными у боко- здания, Стенки опоглощающего плообмен ными рых расположеи стенок, а конльных каналах, бъемом здания,1737228 50 снабжена системой удаления конденсата21, а шахта 2 имеет зонт 22.Система естественной вентиляции работает следующим образом,Наружный воздух через отверстие 15 5поступает в приточный канал 3 и, двигаясьпо нему, нагревается за счет теплоты, передаваемой через теплообменную стенку 5,разделяющую приточный и вытяжной каналы. Через отверстия 18 нагретый приточный 10воздух поступает в помещение. Удаляемыйвоздух проходит через отверстие 19 в вытяжной канал 4, затем через отверстие 20 всборный вытяжной канал 6 и, наконец, через отверстие 7 в вытяжную шахту 2, При 15прохождении по каналу вытяжной воздухотдает теплоту через теплообмен ную стен ку5 приточному воздуху. В результате снижается температура удаляемого воздуха и,следовательно, располагаемый перепад 20давлений для работы естественной вентиляции, Особенно это сказывается при температуре наружного воздуха -5 С и выше. Нос другой стороны, при устройстве естественной вентиляции в коровниках и свинарниках при таких наружных температурахудаляемый воздух имеет такое теплосодержание, что для нагрева приточного воздухадо требуемой температуры достаточно пропустить через вытяжные каналы теплообменника только часть удаляемого воздуха,Остальной воздух необходимо удалять в обход теплообменника через дополнительныеканалы 12. Аэродинамическое сопротивление дополнительных каналов невелико по 35сравнению с сопротивлением вытяжных каналов 4. Поэтому часть тепловой энергиивоздуха, удаляемого через дополнительныеканалы 12, можно использовать для догревавоздуха, охлажденного в каналах 4 теплообмен ника, Для этого перегородки 10, отделяющие дополнительные каналы 12 от шахты2, выполнены теплопроводными, В наиболее холодный период года при закрытыхрегулирующих клапанах 8 дополнительные 45 каналы 12 становятся воздушными прослойками и повышают термическое сопротивление стенок шахты 2 для нагрева воздуха, находящегося в шахте 2 и увеличения располагаемого давления при помощи использования солнечной энергии шахта снабжена теплообменными трубками 9, Испарители 13 этих трубок расположены у наружных поверхностей теплопоглощающих стенок 11 шахты 2, а конденсаторы 14 - в каналах 12 шахты 2, в потоках удаляемого воздуха.Эффективность этого устройства особенно сказывается в теплый период года, когда температура поверхности шахты может достигать 40-50 С,Формула изобретения 1. Система естественной вентиляции здания с кровлей и вытяжной шахтой, содержащая приточные и вытяжные каналы с общей теплообменной стенкой, сборные вытяжные каналы, соединенные с вытяжной шахтой, регулирующие клапаны и теплообменные трубки, о т л и ч а ю щ а я с я тем, что, с целью интенсификации удаления отработанного воздуха, шахта снабжена теплопроводными перегородками, размещенными у боковых стенок параллельно оси здания и образующими дополнительные каналы, сообщенные с внутренним обьемом здания, при этом стенки шахты выполнены из теплопоглощающего материала и снабжены теплообменными трубками, испарители которых расположены у наружной поверхности стенок, а конденсаторы - в каналах для удаления воздуха, причем, регулирующие клапаны размещены в дополнительных каналах,2, Система по п. 1, о тл и ч а ю щ а я с я тем, что входные отверстия приточных каналов снабжены ветроотбойными щитками, горизонтальные полки которых примыкают к зданию ниже приточных отверстий, а вертикальные полки оканчиваются выше среза кровли.1737228Составитель В.филимоновРедактор А.Долинич Техред М.Моргентал Корректор Т.Палиаказ 1881 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб 4/5 ул.Гагарина, 10оизводственно-издательский комбинат "Патент", г. Уж
СмотретьЗаявка
4720595, 19.06.1989
ПОЛТАВСКИЙ ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ ИНСТИТУТ, ПОЛТАВСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ СВИНОВОДСТВА
СТРОЙ АНАТОЛИЙ ФЕДОРОВИЧ, КОВАЛЕНКО ВИКТОР ФЕДОРОВИЧ, ХРЯЩЕВСКИЙ ВИКТОР НИКОЛАЕВИЧ, ХОДАКОВСКИЙ НИКОЛАЙ АФАНАСЬЕВИЧ, ЗУЙКОВ ОЛЕГ СЕРГЕЕВИЧ, ГУЗИК ДМИТРИЙ ВЛАДИМИРОВИЧ
МПК / Метки
Метки: вентиляции, естественной, здания
Опубликовано: 30.05.1992
