Соединение гибкого трубопровода, име-ющего металлическую оплетку, c ниппелем
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

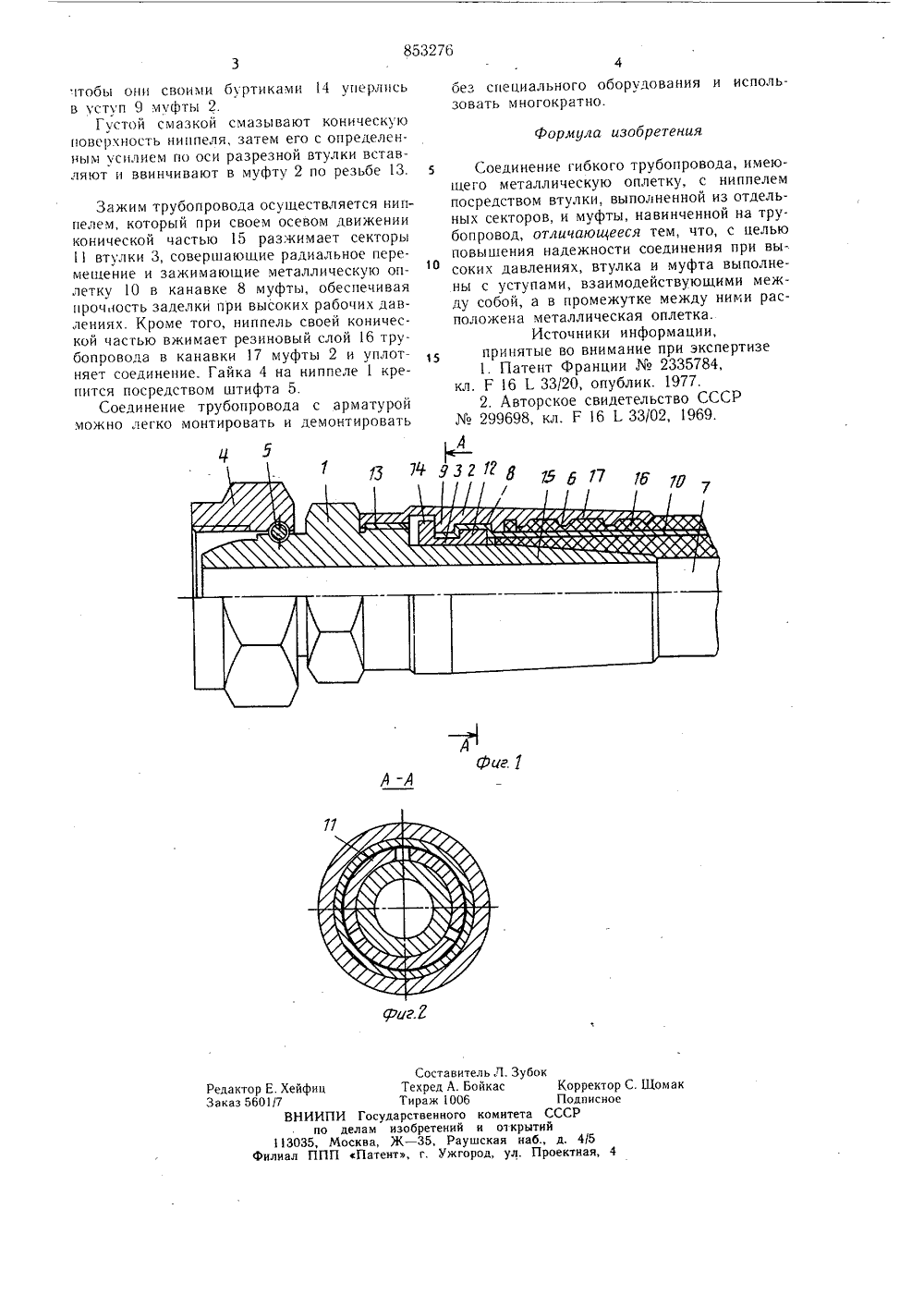

Союз Советски кСоцкалистическмкРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М. К . Г 16 1. 33/22 Гесударственный кюмитет пе делам изобретений и открытийИзобретение относится к области машиностроения и может быть использовано во всех отраслях народного хозяйства для подсоединения гидравлических приборов высокого давления.Известны конструкции концевой арматуры многократного применения, в которых соединение эластичного рукава с ниппелем осу шествляется посредством муфты с зажимной гайкой 1.Известны также соединения гибкого трубопровода, имеющего металлическую оплетку, с ниппелем посредством втулки, выполненной из отдельных секторов, и муфты, навинченной на, трубопроводе 2.Однако такие соединения недостаточно надежны при высоких давлениях. Целью изобретения является повышение надежности соединения гибкого трубопровода с ниппелем при высоких давлениях.Для достижения этой цели в конструкции концевой арматуры втулка и муфта выполнены с уступами, взаимодействующими между собой, а в промежутке между ними расположена металлическая оплетка. На фиг. 1 показано предлагаемое соединение в сборе с трубопроводом, продольный разрез; на фиг, 2 - разрез А - А фиг. 1.Соединение состоит из конического ниппеля 1, муфты 2, разрезной втулки 3, гайки 4 со штифтом 5. Муфта имеет специальную левую резьбу 6 для ввинчивания трубопровода 7, и в ней выполнены канавка 8 и уступ 9 для зашемления металлической оплетки 10, 10 Разрезная втулка 3 выполнена из отдельных секторов 11 с внешними уступами 12, которые зацемляют оплетку в канавке 8 муфты. Посредством резьбы 13 муфта 2 соединена с ниппелем 1.Заделку трубопровода 7 производят следующим образом.Прежде всего с трубопровода снимают нанеобходимой длине внутренний и наружный защитные слои, Затем трубопровод по резьбе 6 ввинчивают в муфту так, чтобы край оплетки оказался на одном уровне с уступом 9 муфты 2. По внутреннему диаметру металлической оплетки 10 размещаются секторы 11 разрезной втулки 3 таким образом.853276 формула изобретения Составитель Л. Зубок Редактор Е. Хейфиц Техред А, Бойкас Корректор С. Щомак Заказ 5601/7 Тираж 006 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4тобы они своими буртиками 14 уперлись в уступ 9 муфты 2.Густой смазкой смазывают коническую поверхность ниппеля, затем его с определенным усилием по оси разрезной втулки вставляют и ввинчивают в муфту 2 по резьбе 13. Зажим трубопровода осуществляется ниппелем, который при своем осевом движении конической частью 15 разжимает секторы 1 втулки 3, совершающие радиальное перемещение и зажимающие металлическую оплетку 10 в канавке 8 муфты, обеспечивая прочность заделки при высоких рабочих давлениях. Кроме того, ниппель своей конической частью вжимает резиновый слой 16 трубопровода в канавки 17 муфты 2 и уплотняет соединение. Гайка 4 на ниппеле 1 крепится посредством штифта 5.Соединение трубопровода с арматурой можно легко монтировать и демонтировать без специального оборудования и использовать многократно. 5 Соединение гибкого трубопровода, имеющего металлическую оплетку, с ниппелемпосредством втулки, выполненной из отдельных секторов, и муфты, навинченной на трубопровод, отличающееся тем, что, с цельюповышения надежности соединения при высоких давлениях, втулка и муфта выполнены с уступами, взаимодействующими между собой, а в промежутке между ними расположена металлическая оплетка.Источники информации,принятые во внимание при экспертизе1, Патент Франции2335784,кл. Г 16 1. 33(20, опублик. 1977.2. Авторское свидетельство СССР299698, кл. Г 16 1. ЗЗ/02, 1969.
СмотретьЗаявка
2757683, 23.04.1979
ПРЕДПРИЯТИЕ ПЯ А-3141
ШЕЙНВАЛЬД БОРИС АБРАМОВИЧ, ГОРШКОВ ВАДИМ АЛЕКСАНДРОВИЧ, ЕКИМОВ ПАВЕЛ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: F16L 33/22
Метки: гибкого, име-ющего, металлическую, ниппелем, оплетку, соединение, трубопровода
Опубликовано: 07.08.1981
Код ссылки
<a href="https://patents.su/2-853276-soedinenie-gibkogo-truboprovoda-ime-yushhego-metallicheskuyu-opletku-c-nippelem.html" target="_blank" rel="follow" title="База патентов СССР">Соединение гибкого трубопровода, име-ющего металлическую оплетку, c ниппелем</a>
Соединение ниппеля с армированным рукавом высокого давления
Номер патента: 641882
Опубликовано: 05.01.1979
Автор: Фердинанд
МПК: F16L 33/22
Метки: армированным, высокого, давления, ниппеля, рукавом, соединение
...с этим поверхности втулок снаружи и внутри выполнены профилировщ ными, втулки могут быть выполнены в виде спирали, в также из материала, более твердого по сравнению с материалом ниппеля и муфты.Изобретение поясгде на фиг, 1 предсразрезе; нв фиг. 2 -ривнты выполнения втулок,Соединение ниппеля 1 с армиром 2 высокого давления снаой 3 с упором 4, напрессовснаружи на рукав 2, а также однружной 5 и одной внутренней 6 вми, выполненными в виде спирамающими освобожденную от резинмированную часть 7 рукава, Вмеральных втулок можно применятьки 8, поверхности которых снаруживнутри выполнены профилированньпример, в виде зубцов, канавок, ги т.д.).641882 ф ормула изобретения1 О 1. Соединение ниппедя с армированным рукавом высокого давления,...
