Генцлер

Номер патента: 1784584

Опубликовано: 30.12.1992

Автор: Генцлер

МПК: C02F 1/24

Метки: флотатор

...из отверстий в зоны 3 смешенйя. Струи, вылетающие в две стороны: вверх и вбок, ударяются в перегородки 2 и отражаются навстречу друг другу, чему способствуют отбойные уголки 6, сужающие к тому же живое сечение зон 3, В результате этого столкнувшиеся потоки перед входом в горловину, образованную отбойными уголками 6, хорошо перемешиваются, что интенсифицирует. процесс образования флотокомплексов (процесс покрывания пузырьков пленками нефтепродуктов, белков, ПАВ и т,д.) и предотвращает возможность "проскока" загрязнений, Одновременно отбойные уголки 6, жестко прикрепленные к перегородкам 2, увеличивают их жесткость и гасят вибраций,"возникающую при ударе о перегородки 2 струй водовоздушной смеси.Перемешанные потоки выбрасываютсяиэ зон 3...

Номер патента: 1765123

Опубликовано: 30.09.1992

Автор: Генцлер

МПК: C02F 3/02

Метки: вод, сточных

...воздух поступает в аэраторы соответственно 8 или 9, Аэраторы 8 и 9, несообщенные между собой и уложенные в 10шахматном порядке, делят аэротенк 3 нанезависимые зоны аэрации, Благодаря этому оСуществляется рассредоточенная подача воздуха с чередованием аэрируемых зон,так как он поступает либо через аэраторы 8, 15либо через аэраторы 9. Смена зон аэрацииобеспечивает интенсивное взмучивание выпавших хлопьев ила и загрязнений и вовлечение их в процесс окисления, чтопозволяет поддерживать однородность 20иловой смеси на всем протяжении зоныаэрации.и аэротенка вцелом,На выходе из аэротенка 3 иловую смесьзабирают, например, насосом 10. В предпочтительном варианте выполнения насос 2510 снабжен двумя всасывающими трубопроводами 11 и 12,...

Номер патента: 1759792

Опубликовано: 07.09.1992

Автор: Генцлер

МПК: B01D 17/035, C02F 1/24

Метки: воды, флотационной

...буфера),В верхней части камеры 1 расположен пеногон 17 для сгребания пены в карман 2,Работает установка следующим образом.Исходная сточная вода, загрязненная легкоразрушаемыми примесями (иловая смесь), по трубопроводу 15 поступает в сопло дополнительно установленного эжектора 14, где происходит ее насыщение воздухом. Так как напорный эжектора 14 сообщен со всасывающим патрубком эжектора 13, эжектирование воздуха в эжектор 14 осуществляется за счет скорости струи исходной сточной воды и разряжения, создаваемого эжектором 13, Благодаря такому сообщению эжекторов 14 и 13 скорость выхода струи исходной сточной воды из сопла эжектора 14 составляет менее 10 м/с, что также предотвращает разрушение загрязнений (хлопьев активного ила), Сточная...

Номер патента: 1756276

Опубликовано: 23.08.1992

Авторы: Бочкарев, Генцлер, Козлова, Сапронова

МПК: C02F 1/00

Метки: вод, сточных

...в течение 2-5 мин и вводят известковое молоко, повышая рН до 7,0-8,0,.Затем воду выдерживают в камерехлопьеобразования в течение 25-30 мин при одновременной аэрации воздухом с интенсивностью 0,3-0,6 мз/м ч. После камеры хлопьеобразования сточные воды отстаивают и обрабатывают во флотаторе с удалением осадка Гйейы. Параллельно осуществляют очисткусточных вод по известному способу путев ОЧИСТКИ СТОЧНЫХ В изобретения: сточные т механической мешал н, вводят известь до рН абл,регулирования рН известковым молоком, введения коагулянта, выдерживания в камере хлопьеобразования и последующего отделения загрязнений флотацией.Результаты экспериментов представлены в табл, 1 и 2.Как видно из табл. 1 и 2, предложенный способ обеспечивает более высокую...

Номер патента: 1736952

Опубликовано: 30.05.1992

Автор: Генцлер

МПК: C02F 3/02, C02F 3/12

Метки: аэротенк

...предотвратить "проскок" нЕдооиклсненных загрязнений, улучшает гидродинамический режим протекания процессов окисления.На фиг,1 показан аэротенк, план; на фиг,2 - разрез А-А на фиг,1; на фиг.З - разрез Б-Б на фиг,1; на фиг,4 - разрез В-В на фиг,1.Аэротенк (количество коридоров может быть любым) содержит прямоугольный в плане корпус 1 с узлами 2 для впуска сточной воды, 3 для впуска циркулирующего активного ила (ЦАИ) и 4 для выпуска иловой смеси. Вдоль стен 5 и б на днище корпуса 1 в шахматном порядке установлены аэраторы 7 и 8, которые трубопроводами 9 сообщены с воздуховодом 10. Аэраторы 7 и 8 (фильтросные пластины или трубы, перфорированные трубы и т,д.) выполнены в виде не сообщенных между собой отдельных секций, концевые участки...

Номер патента: 1730049

Опубликовано: 30.04.1992

Автор: Генцлер

МПК: C02F 3/02, C02F 3/12

Метки: аэротенк

...путем уменьшения объема застойных зон, что достигается периодическим изменением направления движения потоков иловой смеси в зоне аэрации и снижение эксплуатационных затрат за счет обеспечения возможности использования энергии имеющегося сжатоговоздуха.На фиг. 1 изображен аэротенк в плане; на фиг 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг, 1.Аэротенк содержит прямоугольный в плане корпус 1, разделенный продольными перегородками 2 и 3 на сообщающиеся коридоры 4 - 6. Корпус 1 снабжен трубопроводами 7 - 9 соответственно для впуска 5 10 15 20 25 30 35 40 45 50 55 сточной воды, для впуска циркулирующего активного ила (ЦАИ) и для выпуска иловой смеси (трубопровод опорожнения и воздуховоды не показаны). Вдоль перегородок 2 и 3...

Номер патента: 1708768

Опубликовано: 30.01.1992

Авторы: Вертелецкая, Генцлер, Гриценюк, Козлова, Сапронова

МПК: C02F 1/24

Метки: активных, веществ, вод, нефтепродуктов, поверхностно, сточных

...мг/л нефтепродуктов (НП), 21,4 мг/л ПАВ и 81,3 мг/л соединений железа (11) и (111), обрабатывают извес 1 ковым молоком до рН 7,0- 8,0 и делят на 2 потока в соотношении 1:(4-8), Больший из потоков аэрируют и отстаивают, а меньший повторно обрабатывают известковым 9,4-11,4. ют на Флот осуществл способу с ю железа и представле едставлены тношения и ичины рН о а на рез отоков, а брабс ткиультат очистИз данных табл.1-3 следует, цто предлагаемый способ позволяет повысить степень очистки стоцных вод исключив при этом необходимость применения коагулянта - солей желе за.формула и з о б р е т е н иСпоссб очистки х вод от нефтепродуктов и поверхностно-аксточны АРСТВЕННЫЙ КОМИТЕТ вКИЯМ И О 1 НРЦТИН СССР молоком до рНединяют и подаПараллельнопо...

Номер патента: 1702117

Опубликовано: 30.12.1991

Автор: Генцлер

МПК: F24F 7/06

Метки: вентиляционное

...- упрощение конструкции, повышение надежности и безопасности в работе,На чертеже показано устройство. общий вид,Вентиляционное устройство для распределения воздуха содержит воздуховод 1 с входным отверстием 2 и выходными 3 и 4 и установленными в нем с возможностью перекрытия выходных отверстий 3 и 4 клапанами 5 и 6, сообщенными тягами 7 и 8 с приводом, который выполнен в виде качающегося желоба 9 ромбовидной формы, установленный на шарнирное опоре 10. Желоб 9 разделен перегородкой 11, расположенной по меньшей диагонали ромба, на два несообщающихся отделения 12 и 13. Вода подается на желоб 9 через патрубок 14 и поступает в емкости 15 и 16, где размещены биофильтры 17.Устройство работает следующим образом,При подаче сточной воды...

Номер патента: 1691323

Опубликовано: 15.11.1991

Автор: Генцлер

МПК: C02F 3/02

Метки: вод, сточных

...качества воли ХПК, иг 0/л БПК иг О/л расходВОЗРУза,и/иц тРОЭНЕРгии,тыс.кВт-ч Очищен- Степень Исходная Степень очистки,Исходная ОчищеннаяВОДВ Очистки,наявода В ГОД Вода 91,13 3750 734 80, 43 42 35=5 ПрототипПредлагаемыйспособ 88,64 42 94 , 96,97 3750 426 2869 воренного кислорода на всем протяжении зоны аэрации,На чертеже представлена принципиальная схема движения потоков исходной воды, активного ила, воздуха ииловой смеси,Исходную сточную воду и циркулирующий активнь 1 й ил по трубопроводам 1и 2 соответственно подают в азротенки 1 О3 и 4. По трубопроводу 5 в азротенки3 и 4 подают воздух, который распределяют в зоне аэрации при помощи азратора 6 (дырчатые или Фильтросные трубы, фильтросные пластины и т.п.). Ило вую смесь,...

Номер патента: 1606489

Опубликовано: 15.11.1990

Авторы: Волков, Гаврилов, Генцлер, Козлова, Мартенс

МПК: C04B 22/06

Метки: приготовления, раствора, строительного

...металлов в кислой промывной воде 0,04-0,34 10 7. от их содержания в строительном растворе,табл.1606489 мощью атомно-адсорбционного спектрофотометра ААС-З,Содержание ПАА при обработкеосадка и результаты испытаний строительных растворов приведены в таблице,Формула изобретения КоличествоПАА, Х отмассы сухого веществаосадка Вымываемость тяжелых. металлов, Х от содержания металла в строи - 2тельном растворе, 10 Конец схва- тываПрочностьрастворапри сжа-тии, МПа Пример ния)ч-мин медь никель хром 1(прототип) 2 3 4 5 6 7 0,33-0,66 0,17-0,26 0,14-0,22 0) 09-0, 18 О, 04-0, 12 О, 06-0,16 4,3-5,30,22-0,28О, 18-0, 24О, 08-0, 180,06-0,120,06-0,16 4,5-5,70,46-0,580,31-0,34О, 20-0, 26О, 13-0, 20О, 15-0, 18 9-35 9-55 10-45 11-35 13-15 13"10 9-35 9,80...

Номер патента: 1249458

Опубликовано: 07.08.1986

Авторы: Генцлер, Фатеева

МПК: G01N 33/38

Метки: активности, бетоне, цемента

...в полиграфическ Гредпря Гие, г Ужгород, ул, Проектная, 4 ределения активности,Способ осуществляют следующимобразом.Иавеску исследуемо о цемента вколичестве 100 г затворяют дистиллированной водой, количества которой берут из расчета, чтобы В/Ц теста было равно В/Ц бетона, изготав 1ливаемого из данного цемента. Затворенную навеску цемента перемешиваютшпателем в стакане в течение 2 мин,затем выливают в воронку Бюхнера ифильтруют с вакуум-отсосом черездвойной неплотный фильтр дс цслнсгсудаления свобоцчой воды затворения и воды, помещенных в воронку.Вторую стограммовую лаве:ку цемента затворяют аналогичным ксличест. вом дистиллированной воды и в тече; ние 2 мин перемешивают в стакане.Через 30 мин после затвээеия тесто перемешивают...

Номер патента: 1245557

Опубликовано: 23.07.1986

Авторы: Бочкарев, Генцлер

МПК: C02F 3/02

Метки: вод, сточных, флотобиологической

...располагают не поперек камеры 17 флотации, а вдоль. Над камерой 18 аэрации на уровне переливной кромки козырька 16 установлен переливной желоб 28 (фиг.2 и 3) для впуска циркулирующего активного ила, соединенный трубопроводом 29 с насосной станцией 11 циркулирующего активного ила. В предпочтительном варианте выполненияприемный резервуар 3 может быть снабжен трубопроводом 30 избыточного активного ила, сообщающем резервуар 3 с насосной станцией 11,Установка работает следующим образом.Сточная вода, прошедшая первичную обработку в первичных отстойниках, поступает во флотатор 1, где происходит ее очистка от взвешенных веществ и уменьшение пенообразующей способности за счет частичного удаления пенообразователей с первичным насыщеением воды...

Номер патента: 1212962

Опубликовано: 23.02.1986

Авторы: Бочкарев, Генцлер

МПК: C02F 1/24

Метки: флотатор

...в которой имеют размерменее 500 мк. Одновременно при дроблении пузырьков происходит растворение кислорода в воде и ее интенсив ная азрация, Далее поток за счет энергии струй и разности плотностей водавоэдушной смеси между перегородками2 и воды, бецной воздушными пузырьками, между парами перегородок движет ся вверх и изливается под уровеньводы над верхними кромками перегородок 2.Ва время движения потока в немблагодаря высокой турбулентностиобеспечиваются условия, необходимыедля сливания пузырьков с частицами загрязнений. При изливе поток делится на две части и изменяет направ ление своего движения - поворачивайется на 180 . Такой режим, а также тонкий слой воды над перегородками, способствуют интенсивному пенавыделению.РПена всплывает на...

Номер патента: 1198018

Опубликовано: 15.12.1985

Автор: Генцлер

МПК: C02F 3/16

Метки: аэрации, аэротенках, процесса

...с одновременным замером силы тока в силовой цепи его электродвигателя. Когда сила тока достигнет постоянного значения, его фиксируют (записывают) и пускают воду на проток в проектном режиме работы аэротенка. Затем запускают в работу оставшиеся аэраторы и замеряют силу тока в силовых цепях их электродвигателей. Если сила тока какого-либо аэратора превышает за фиксированную, соответствующую пасма ниже паспортного значения, однако его эксплуатационная надежность повышается, и он не выйдетиз строя из-за перегрузки. При ве-,личине силы тока меньшей зафикси" 10 рованной аэратор необходимо опустить, Таким образом, регулируютвсе аэраторы, включая и контрольный, так как динамический уровеньводы в сооружении не совпадает со статическим. В...

Номер патента: 1171436

Опубликовано: 07.08.1985

Автор: Генцлер

МПК: C02F 3/12

Метки: вод, сточных

...колоннами имеются кольцевые зазоры.В возможном варианте выполнения наоси 12 может быть укреплен шнек.Емкость 1 снабжена окнами 14 и 15для впуска соответственно сточнойводы и циркулирующего активного ила.Боковые коридоры 3 снабжены водосли - 45вами 16 и трубопроводами 17 для отвода иловой смеси. При работе устройства иловая смесь течет из среднего коридора в боковые (на фиг. 1показано стрелками). Поэтому уровень 5018 жидкости в центральном коридорепревышает уровни 19 жидкости в боковых. Верхние кромки колонн 5 расположены выше уровня 18, а верхниекромки щитов 7 - ниже,55Т Устройство работает следующим образом. Высококонцентрированная сточная вода через окно 14 поступает в центральный коридов 3, где смешивается с циркулирующим активным...

Номер патента: 1122623

Опубликовано: 07.11.1984

Автор: Генцлер

МПК: C02F 3/20

Метки: аэратор, пневматический

...диспегатора, Работая по принципу эрлиФта, аэратор одновременно прогоняет через диспергатор жидкость и воздух. Благо-. даря расширению загрузки гранулы получают возможность совершать интенсивное хаотическое движение, разбивая поток жидкости на струйки. Одновременно гранулы дробят проходящие между ними пузырьки воздуха, создавая их крупных пузырьков массу более мелких. Таким образом, в толще дислергатора происходит непрерывное образование пузырьков, которые интенсивно отдают кислород в проходящую через этот же диспергатор жидкость.На Фиг, 1 показан предлагаемый аэратор продольный разрез; на фиг. 2 разрез А-А на Фиг. 1 (установка аэратора в аэрационном сооружении).Пневматический аэратор содержитколосниковую решетку 1, к...

Номер патента: 1110752

Опубликовано: 30.08.1984

Авторы: Бочкарев, Генцлер

МПК: C02F 1/24

Метки: вод, сточных

...помощи, например пластин 8. Желоб 6 снабжен трубопроводом 9 для подачи исходной сточной воды. В верхней части корпуса 7 расположен лоток 10 для сбора и удаления пены, снабженный отводящим трубопроводом 11. При этом внешний диаметр желоба б меньше внутреннего диаметра лотка 10. Чтобы падающие водяные пленки не попадали вместе с пеной в лоток .10, он установлен строго соосно корпусу 7 Флотатора 4. В нижней части корпуса 7 (фиг. 3) наклонно к его оси прикреплены карманы 12, на днищах которых размещены перфорированные трубы 13, сообщенные между собой и присоединенные к трубопроводу 14 для подачи газонасыщенной жидкости, Количество карманов 12 может составлять 3-8 штук, располагаются они на одинаковом угловом расстоянии друг от друга, На...

Номер патента: 1102770

Опубликовано: 15.07.1984

Автор: Генцлер

МПК: C02F 3/16

Метки: аэрации, воды

...25 ках емкости и имеющими переключатель.Причем насос снабжен воздушнымэжектором.На фиг. 1 показано устройство дляаэрации воды, вид в плане, на фиг, 2 ЗО то же,продольный разрЕз,В емкости 1 установлен аэратор 2,содержащий стабилизирующую трубу 3с конфузором 4 и диффузаром 5, рабочее колесо 6 и привод (не показан).З 5 Под диффузором 5 параллельно егонижнему обрезу установлен кольцевой3 1102 трубопровод 7, внешний диаметр которого равен диаметру диффузора на половине его высоты. Трубопровод 7 снаб. жен по.меньшей мере тремя соплами 8 (оптимальное количество 4"8) разФ мещенными на равном угловом расстоянии одна от другог 6. Сопла 8 наклонены к оси трубы 3, их оси .параллельныобразующей диффуэора. За пределами емкости 1 установлен насос 9,...

Номер патента: 1101423

Опубликовано: 07.07.1984

Автор: Генцлер

МПК: C02F 3/02

Метки: биологической, вод, пуска, сооружений, сточных

...отстойников. Подачч осадкапрекращают, когда концентрация раст-,воренного кислорода снизится до2-3 мг/л, После этогб концентрациюповышают до, 5-б мг/л, подавая чистую воду в начало аэротенка, и обеспечивают заполнение до переливныхкромок вторичного отстойникаПриконцентрации кислорода в воде менееуказанных пределов в аэротенке и отстойнике устанавливаются неустойчивые аэробные условия, затрудняющиеприрост аэробной микрофлоры, что увеличивает продолжительность пусковогопериода.Сырой осадок хорошо инфицированразличными организмами и, при благоприятном кислородном режиме, является хорошей биологической затравкой,содержащей и питание и .аэробные культуры. После прекращения подачи сырого осадка необходимо повышение концентрации...

Номер патента: 1084055

Опубликовано: 07.04.1984

Авторы: Генцлер, Маурер

МПК: B01F 5/04

Метки: аэратор

...в виде расположенных по высотекор уса тангенциальных патрубков./сна жен сборным желобом, установленвнутри корпуса в его верхнейчасти вьппе устройства подвода воды,и афрагмой с центральным отверс 35прикрепленной к нижней кромкеуса, при этом в стенке корпусапереливной кромки желоба вьполненотверстия.а фиг. 1 представлен аэратор,вид в плане; на фиг,2 - то же, видсбо у.эратор содержит цилиндр 1, в кой тангенциально входит подающийопровод 2, снабженный воздушны 45атрубками 3. По винтовой линииенциально к цилиндру 1 установ патрубки 4, аналогичные патрубкам 3. Патрубки представляют собойткие трубки с открытыми конЯами,а сопряжения патрубков 3 и 4 с50опроводом 2 и цилиндром 1 задела 055 2 ны герметично. Внутри цилиндра 1 вьппе уровня...

Номер патента: 1082774

Опубликовано: 30.03.1984

Автор: Генцлер

МПК: C02F 3/02

Метки: биологической, вод, сточных

...предлагаемая установка; на фиг. 2 - разрез А-А на фиг. 1. 2Установка содержит флотатор (напорныйили механический) 1, соединенный трубопроводом 2 с приемным резервуаром 3, послекоторого расположены насос 4 с воздушнымэжектором и напорный бак 5, соедеенныетрубопроводами 6 и 7, В голове аэротенка 8поперек коридора на днище 9 расположенаперфорированная труба 0, соединенная трубопроводом 11 с баком 5. Параллельно трубе 10в верхней части коридора установлены переливные желоба 12 и 13. Желоб 12 нри помощитрубопровода 14 сообщен с трубопроводом 15,соединяющим насос )6 циркулирувицего активного ила с резервуаром 3, Желоб 13 при по)иощи трубопровода 17 сообщен с трубопроводом 2, Аэротенк 8 трубопроводом 18 соединенс вторичным отстойником...

Номер патента: 1082767

Опубликовано: 30.03.1984

Автор: Генцлер

МПК: C02F 1/24

Метки: вод, сточных

...трубами 6. В боковой стенке 3 расположен трубопровод 7 для отвода обработанной жидкости, Перекрытие 2 выполнено в виде пирамидальных нли конических емкостей 8, закрывающих все живое сечение корпуса 1, В вершинах емкостей 8 установлены трубопроводы 9 для отвода пены. и многоструйные сопла 10, образующие в совокупности гидроэлевато-. ры. Трубопроводы 9 врезаны в магистраль 11, по которой погашенная пена удаляется на дальнейшую обработку, например сбраживаниеСопла 10 присоединены к трубопроводам 12 для подвоца рабочей жидкости к гидро- элеваторам, Сопла 10 содержат цилиндры 13 с конической частью, в перекрытии 14 которых выполнены отверстия 15. Отверстия 15 могут быть круглыми, щелевидными и т.п. и могут располагаться в центре...

Номер патента: 1082765

Опубликовано: 30.03.1984

Автор: Генцлер

МПК: C02F 1/00

Метки: вод, свинокомплексов, сточных, транспортирования

...барботирования в усреднителе,Цель изобретения - повыщение эксплуатационной надежности и уменьще б ние строительных и эксплуатационныхзатрат.Указанная цель достигается тем, что в установке, содержащей навозотранспортирующий лоток, насосную 55 станцию перекачки, усреднитель с насосами подачи, цех механического разделения и соединяющие их трубо 765проводы, цех механического разделения и усреднитель с насосами подачи расположены между навозотранспортирующнм лотком и насосной станцией перекачки, при этом цех соединен с лотком, а усреднитель - с насосной станцией перекачки.На чертеже изображена предлагаемая установка.Установка включает навозотранспортирующий лоток 1, размещенный в помещении свинарника 2 под станками 3 для содержания...

Номер патента: 1074722

Опубликовано: 23.02.1984

Авторы: Генцлер, Зубков, Молодин

МПК: B28B 1/093

Метки: бетонной, разогрева, смеси, уплотнения

...перемещения и подпружинен относительно траверсы, причем кабели электросети подведены к электродам через внутреннюю полостьуплотняющих элементов.На фиг. 1 показано устройство в рабочем положении, общий вид; на фиг, 2 - 35 разрез А - А на фиг, 1.Устройство содержит траверсу 1, образованную попарно пересекающимися металлическими балками 2 и 3. В балках 3 размещены электроизолирующие фиксирующие втулки 4, сквозь которые проходят уплотняющие элементы 5, снабженные фикса торами 6, например, цангового типа. К нижним концам пустотообразователей 5, установленных с возможностью вертикального перемещения, при помощи изоляторов 45 7.шарнирно прикреплены. электроды 8, представляющие собой пластины прямоугольной формы, выполненные из...

Номер патента: 1057741

Опубликовано: 30.11.1983

Авторы: Генцлер, Матвеева

МПК: F16L 55/04

Метки: гашения, гидравлического, удара

...также наличием тяги, пронизывающей стенку напорного трубопровода,Цель изобретения - упрощение конструкции, повышение компактности и эксплуатационной надежности,Указанная цель достигается тем, что вустройстве для гашения гидравлического удара, содержащем корпус, установленный цазац 1 ицаемом трубопроводе, сливной трубопровод и поворотные пластины, корпус установлен телескопически на защищаемомтрубопроводе с возможностью осевого перемещения, а поворотные пластины размещены внутри корпуса по периметру и снабжены упорами.На фиг. 1 показано устройство, продольный разрез; на фиг. 2 - конструкция поворотной пластины в рабочем положении; нафиг. 3 - схема установки устройства.Устройство содержит корпус 1, внутрикоторого по периметру размещены...

Номер патента: 1042783

Опубликовано: 23.09.1983

Автор: Генцлер

МПК: B01F 5/04

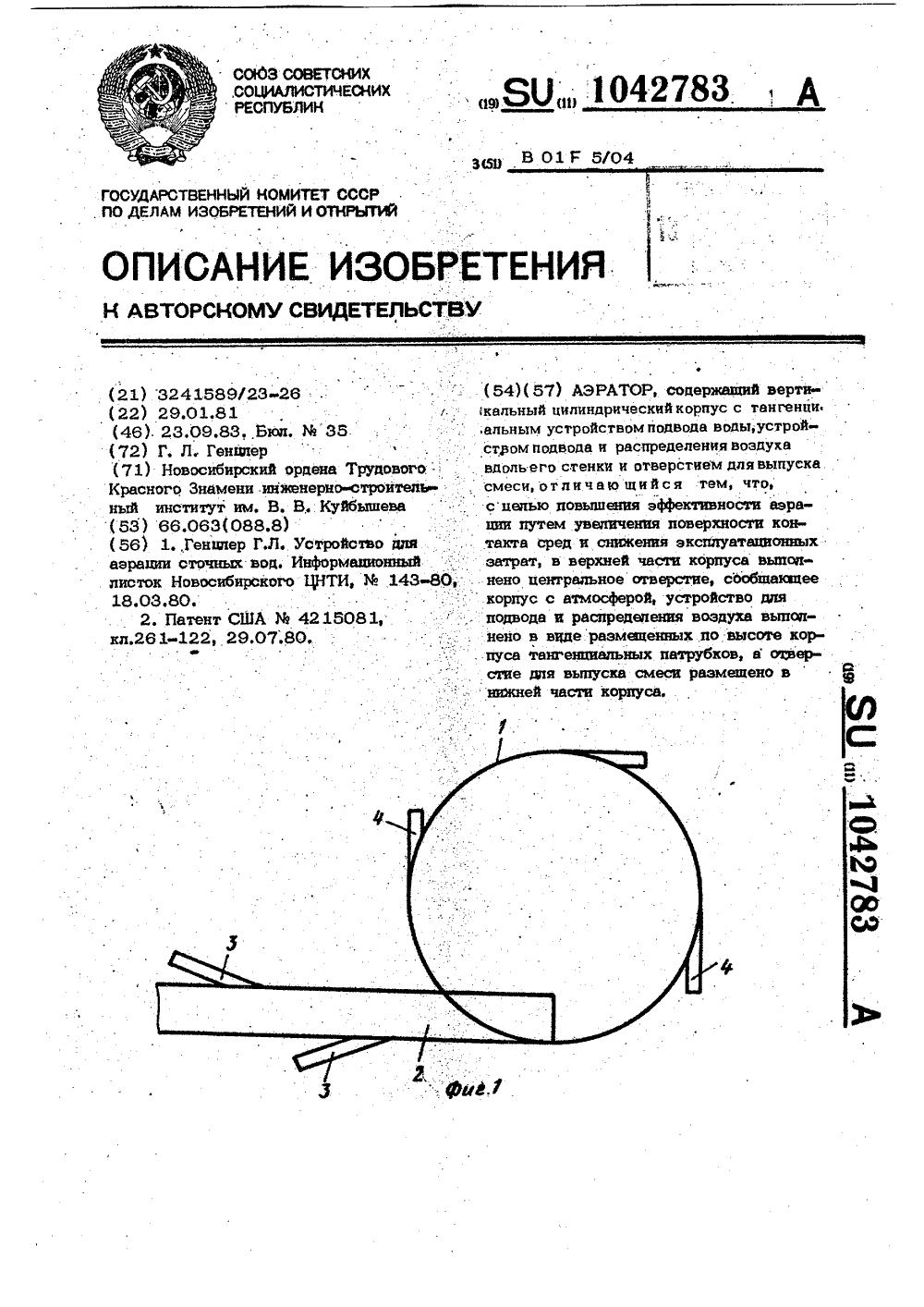

Метки: аэратор

...воздухавыполнено в виде размещенных по высоте корпуса тангенциальных патрубков, аотверстие для выпуска смеси размещенов нижней части корпуса,На фиг, 1 схемати гесс изображен45. аэратор, общий вид; на фиг. 2 - то же,вид сверху,Аэратор содержит вертикальный цилиндрический корпус 1 с тангенциальнымустройством подвода воды - трубопрово, дом 2, снабженным воздушными патрубками 3, устройство для подвода и рас- .пределения воздуха, выполненное в видеразмещенных по высоте корпуса танген. циальных патрубков 4. При этом патруб-ки 4 размещены по винтовой линии,Места сопряжений патрубков с трубопроводом. 2 и корпусом 1 заделаны гер 783 2метично. В верхней части корпуса 1 выполнено центральное отверстие 5, сообщающее корпус с атмосферой, в...

Номер патента: 1013415

Опубликовано: 23.04.1983

Автор: Генцлер

МПК: C02F 3/02

Метки: биологической, вод, сточных

...жидкостьцелят на два потока, один поток направляют вприемный резервуар, а другой - подают не.посредственно в аэротенк. Иловую смесь освет.пяют во вторичном ссветпителе (фпотаторе илиотстойнике). Чистую воду подают на дальней.шее использование, а циркулирующий активныйил делят на два потока, один поток направляют в аэротенк, а другой, - в приемныйрезервуар, где его смешивают с потоком осветпен.ной воды. Иловую смесь насыщают воздухомчерез эжектор и насосом подают в напорныйбак. Насыщенную воздухом иловую смесь по.дают в аэротенк. Подачу смеси осуществляютпри помощи дьрчатой трубы, уложенной на дноаэротенка поперек коридора. Благодаря этомупроисходит допопнитепьное насыщение иповойсмесп кислородом за счет растворения всплывающих...

Номер патента: 1000414

Опубликовано: 28.02.1983

Автор: Генцлер

МПК: C02F 3/02

Метки: аэротенк

...22представляют собой перфорированныетрубы, уложенные на дно коридора бна всю его, ширину. В предпочтительном варианте трубы укладывают подуглом 20-60 ф к оси коридора 6 навстречу потоку илоной смеси. В камерах 20 5размещена запорно-регулирующая арматура. Илопроводы 14 и 21 соединеныперемычкой 23. Системы аэрации и опброжнения не указаны,Аэротенк работает следующим об Оразом.По трубопроводу 7 из вторичногоосветлителя в коридор 4, выполняющий роль регенератора, поступаетциркулирующий активный ил. По трубопроводу 9 в канал 8 подается сточная жидкость, которая затем через одно из окон, расположенных н торцах коридоров 5 и 6 (н зависимости от принятого процента регенерации ила) попадает в коридор 5 или б. Непрерывно аэрируемая иловая...

Номер патента: 1000403

Опубликовано: 28.02.1983

Автор: Генцлер

МПК: C02F 1/00

Метки: усреднитель

...степени усреднения,Усреднитель работает следующимобразом.В распределительный лоток 5 поступает исходная жидкость, черезокна в лотке переливается в камеры103 и,движется к сборному лотку б.Благодаря различной длине камер 3к сборному лотку б приходят порцйижидкости различного состава (усреднитель работает по принципу идеального вытеснения), в лотке б и цилинд"ре 7 они перемешиваются и по трубопроводу 10 удаляется усредненная во.да.Однако объемы поступающей 2 Ожидкости с какой-то.определенной степенью загрязненности и сама степеньзагрязненности резко колеблются почасам суток. В камерах 3 одновременно в совершенно хаотичном порядке 25находятся порции водыс различнойконцентрацией загрязнений, которыемогут подойти к лотку б в любом порядке. В...

Номер патента: 998393

Опубликовано: 23.02.1983

Авторы: Амбросова, Генцлер, Гольдфарб, Гюнтер

МПК: C02F 11/02

Метки: вод, осадков, сточных

...Корректор О. Билакредактор, Н. бгоровае вщТираж 939 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035 а Москва, Ж"35, Раушская наб., д, 4/5. Сырой осадок и избыточный активныйил 1012 сут аэрируют в аэробном ста",билизаторе и продувают топочными газами сушильных установок, что способствует распаду беззольного веществаи нагреву смеси. Стабилизированныйосадок, температура которого повышается на 12-19 ОС, смешивают с коагулянтом и уплотняют гравитационнымспособом: Уплотненный осадок механически обезвоживают и высушивают в сушильных установках. Высушенный осадокиспользуют в,качестве коагулянта, а игазы от стабилизатора направляют втопки сушильных установок. Соотношение между вводимым коагулянтом и осадком...
