Номер патента: 1724445

Опубликовано: 07.04.1992

Авторы: Базанов, Борисенков, Волосов, Евсеев, Назарук, Ходаков

МПК: B23K 31/02

Метки: решеткой, сварки, труб, трубной

...решетка без наплывов внутритрубы, не содержащее трещин и других дефектов .П р и м е р 2. Осуществляли соединение труб диаметром 16 мм, толщиной стенки 1,2 мм из стали 08 Х 14 МФс трубной решеткой из стали 22 К спомощью аргоно-дуговой сварки неплавящимся электродом с расплавлениемкольца из присадочной проволоки изстали марки СвХ 20 Н 5 Г 6 М 6 Б-ВИ(ЭП-ВИ).Диаметр присадочной проволокивыбирали, исходя из необходимостиразбавления стали 22 К сталью ЭП-ВИв количестве менее 30/ (в соответствии с диаграммой йеффлера) для обеспечения высокого качества сварногосоединения. В данном случае выбираем диаметр сварочной проволоки1,66 ф 1,2 = 2,0 мм. Затем определялидиаметр кольцевой проточки, которыйравен 16 + 1,9 2,0 = 19,8 мм,Кольцо из...

Номер патента: 1724126

Опубликовано: 07.04.1992

Авторы: Баринов, Евсеев, Найденко

МПК: A01K 5/00

Метки: загрузчик, кормов

...шнека присоединена его хвостовая часть, При этом шток гидроцилиндра 26 выдвинут. Оба кожуха шнека стыкуются фланцами 29 и 30, Во фланце 29 несущей части (фиг, 4) предусмотрен уплотнительный сальник 31, а фланец 30 хвостовой части имеет буртик. Для центрирования частей шнека на смежных концах их валов 32 и 33 предусмотрена стыковочная муфта, которая состоит из полумуфты 34 (фиг. 4 - 6) с конусной поверхностью, прикрепленной к валу 32 хвостовой части, и полуприжимного пружиной 35 фигурного штыря 36, вставляемого в полумуфту 37, имеющую внутреннюю конусную поверхность, Полумуфта 37 закреплена на валу 33 несущей части выгрузного шнека. Для ограничения хода штыря 36 предусмотрен сухарик 38, Спиральные навивки 39 и 40 несущей и хвостовой...

Номер патента: 1723666

Опубликовано: 30.03.1992

Авторы: Басалаева, Евсеев, Ефременко

МПК: H03K 17/60

Метки: реверсирования

...эмиттер - к общей шине 15. Коллектор вто- четвертый 4 транзисторы и открывается рого транзистора 2 через пятый резистор 11 транзистор 3,соединен с базой четвертого транзистора 4, Одновременно с этим начинает протеэмиттер которого через шестой резистор 12 кать ток от положительного полюса источниподключен к второй шине 15 питания, кол ка Е 1 шины 14 через стабилитрон 5, лекторы первого и четвертого транзисторов резистор 9 и переход коллектор-эмиттер отсоединены с выходной шиной 17, база вто- крытого транзистора 3 на общую шину 16 рого транзистора 2 подключена к коллекто- (-Е 1). Стабилизированное напряжение со ру пятого транзистора 19 и через восьмой стабилитрона 5 подается на базутранзисторезистор 20 - к первой шине 14 питания, а 35...

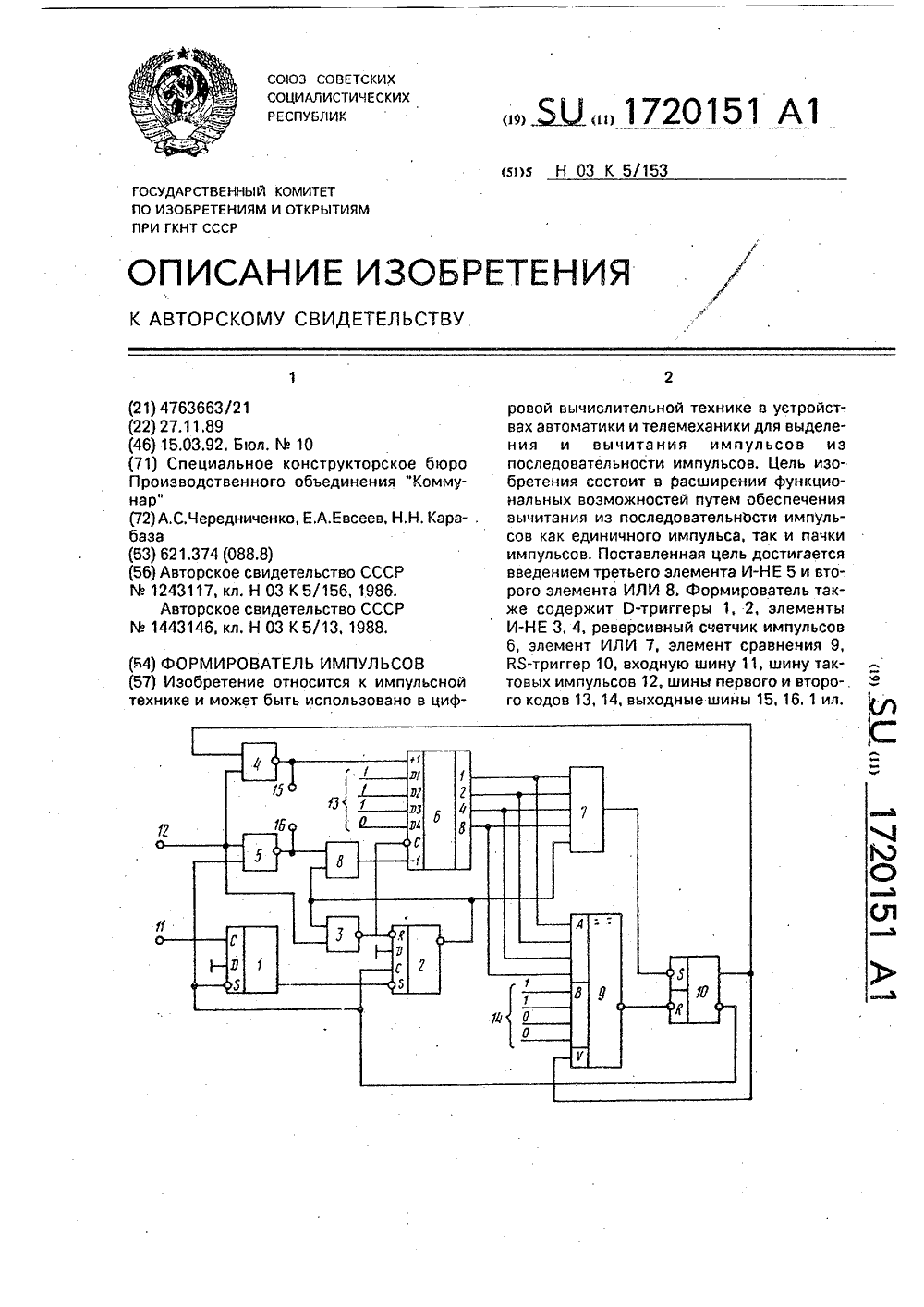

Номер патента: 1720151

Опубликовано: 15.03.1992

Авторы: Евсеев, Карабаза, Чередниченко

МПК: H03K 5/153

Метки: импульсов, формирователь

...потенциал, а также разрешает прохождение импульсов с шины тактовых импульсов 12 на выход элемента И-НЕ 3. Отрицательные импульсы с выхода элемента И-НЕ 3 подтверждают исходное состояние триггера 2 и производят запись информации с шин 13 первого кода в реверсивный счетчик 6, устанавливая на его выходах соответствующий код. Высокий потенциал.с нулевого выхода триггера 10 разрешает прохождение импульсов с шины 12 тактовых импульсов на выход элемента И-НЕ 5, т.е, на вторую выходную шину 16.Формирователь может работать как в режиме выделения и вычитания пачки импульсов, состоящей из М импульсов, начиная с и-го импульса, так и в режиме выделения и вычитания одиночного и-го импульса, причем количество импульсов задается соответствующим кодом...

Номер патента: 1719510

Опубликовано: 15.03.1992

Авторы: Доронин, Евсеев, Иванов, Пожитков, Рохлов, Соминин, Тарасов, Терновых, Халеев, Щагина

МПК: D21C 11/00

Метки: агрегата, газов, дымовых, процессом, содорегенерационного

...черного щелока на входе в топочное пространство содорегенерационного агрегата измеряют датчиками 3, 4 и 5 и подают на вход вычислительного блока 6 расчета расхода абсолютно сухого вещества черного щелока. Сигнал с выхода блока 6 подается на вход вычислительного блока 11, куда подается и сигнал с вычислительного блока 10 расчета интенсивности тепла в. дымовых газах на выходе содорегенерацион ного агрегата рассчитываемый по показаниям даТчиков объемного расхода 7, плотности рдг 8 и температуры Чдг 9 дымовых газов на выходе содорегенерационного агрегата.В вычислительном блоке 11 осуществляется вычисление величины дифференциала бу/б 1 по выражению корректировки задания напряжения постоянного тока на электродах электрофильтраЬ(=а 1 (О...

Номер патента: 1718996

Опубликовано: 15.03.1992

Авторы: Варламова, Евсеев, Завьялова, Свиридов, Цой

МПК: A63C 5/00

Метки: лыжа

...вибрация, возникающая в концах лыжи, затухает сначала е деревянной части сердцевины, затем при переходе через Ч-образную границу и, наконец, затухает в средней части 2 из пенистого материала. Это положительно влияет на управляемость и стабильность ведения лыжи.Лыжу развернутой длины 1, 2 м изготавливают с сердцевиной, состоящей из трех частей - пяточной и носковой, состоящих из наборного деревянного клина, и средней из пенистого материала пенополиуретана. Длина пяточной части 0,2-0,3 от 1; длина носковой части 0,3-0,4 (1). Границы носковой и пяточной частей имеют Ч-образную форму с углом при вершине 12-16 градИспытания по определению виброгасящих характеристик, Носок, закрепленный в средней части лыжи, отклоняют на 2+3 мм, после...

Номер патента: 1717918

Опубликовано: 07.03.1992

Авторы: Евсеев, Маков, Шапошников

МПК: F27B 1/00

Метки: печь, шахтная

...снижение капитальных затрат,На чертеже представлена шахтная печь, вертикальный разрез.Шахтная печь содержит шахту 1 прямоугольного сечения с огнеупорными стенками 2. По высоте в ней установлены газораспределительные стенки 3 из брусьев 4, образующие вместе с перекрытиями 5 и огнеупорными стенками полости 6, Сверху шахта 1 присоединена к бункеру 7, а снизу оснащена разгружателем 8, Нижняя вводная полость газоходом 9 присоединена к дутьевому вентилятору 10, а верхняя выводная полость газоходов 11 присоединена к дымососу 12.Газоходы 13 соединяют вводные и выводные полости смежных газораспределительных стенок.Шахтная печь работает следующим образом,Материал из бункера 7 поступает в шахту 1 и, пройдя шахту, обожженный продукт выводится из...

Номер патента: 1717236

Опубликовано: 07.03.1992

Авторы: Апазиди, Баскакова, Герасимова, Евсеев, Жаворонок, Завидов, Задко, Кузнецова, Лежнев, Пимкина, Сандт, Татарский, Титков, Финкель, Хисаметдинова, Шубина, Шувалова

МПК: B03D 1/00

Метки: руд, флотации, фосфоритных

...С, путем фенольной очистки, оотгонки фенола и выделением Б концентрата отгонкой, Способ по сравнению с известным обеспечивает повышение извлечения пятиокиси фосфора на 0,6 - 3,8 ( при снижении на 30 О расхода аполярного собирателя, 1 з,п, ф-лы.1717236 Образец 3 985 15 Образец 2 972 12 Образец 1 960 10 14 875240 824225 793210 Увеличение содержания концентрата ароматических углеводородов в смеси с керосином сверх указанного (1:1 - 2) приводит к увеличению вязкости смеси, что требует применение повышенной температуры (40 С) при приготовлении реагента.Уменьшение содержания в смеси концентрата ароматических углеводородов приводит к увеличению расхода керосина и, как следствие, к увеличению загазованности рабочих помещений.П р и м е р. В...

Номер патента: 1715569

Опубликовано: 28.02.1992

Авторы: Евсеев, Терехов, Ховратович

МПК: B25B 1/24, B25B 5/06

Метки: слесарное

...Для более плавного перемещенияпараллельных припиловочных планок служит пружина 10, Отсчет линейного перемещения параллельных планок 3 и 4осуществляется по масштабной линейке 11(фиг. 2), нанесенной на корпусе 1 приспособления, и нониусу 12 на корпусе ползуна6. Фиксация линейного перемещения планок 3 и 4 происходит путем взаимодействияфиксатора 5 с рейкой 7 при перемещенииего эксцентриком 13, В диске 2 выполненырадиальные пазы, в которых перемещаются1715569 5 10 15 25 30 40 45 50 5сухарики 14 (фиг, 1), выполненные в форме винтовых опор и предназначенные для закрепления и удержания обрабатываемой детали в момент разжатия параллельных припиловочных планок 3 и 4 и поворота диска 2, В корпусе 1 размещен механизм точного отсчета и фиксации...

Номер патента: 1714370

Опубликовано: 23.02.1992

Авторы: Алешкин, Евсеев, Курбанов

МПК: G01F 1/30

Метки: расходомер

...45которого соосно расположен направляющий конус, а также регистратор смещениябалки, усеченный конус ориентирован большим основанием к вершине направляющего конуса, выполненного с возможностью 50осевого смещения, относительно оснований усеченного, конуса, причем диаметр малого основания усечейного конусавыполнен, меньшим диаметра основанияна и ра вля ющего конуса. 55На чертеже представлена принципиальная схема расходомера,Расходомер включает винтовую пару 1,с направляющим конусом 2, установленными внутри усеченного конуса 3, имеющего входное 4 и выходное 5 отверстия, Усеченный конус соединен с балкой 6 равного сопротивления с наклеенными тензодатчиками 7, подключенными к блоку регистрации 8. Элементы 1 - 6 образуют чувствительный...

Номер патента: 1713949

Опубликовано: 23.02.1992

Авторы: Василивицкий, Евсеев, Кавтрев, Катаев, Пятыгин, Стародубцев, Тимофеев, Франтова, Цырлин

МПК: C21D 8/12

Метки: кубической, производства, стали, текстурой, электротехнической

...- тв электротехн текстурой, соде кристалл иротехниотносителствами. Квакуум ноемкой опеЦельНЫХ СВОЙСбическойкремния.Указагласно спческой свключаюрок ристамашинеработку,ых способов являй отжиг в вакууме, реализовать все каленной микро- частности электполучается с агнитными свойпс себе отжиг вдорогой и трудо1713949 Составитель С. ДеркачеваРедактор Н. Яцола Техред М.Моргентал Корректор О Кравцоваказ 662 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 водорода с температурой точки росы от -20до -50 ОС,Для формирования кубической текстуры необходимо, чтобы поверхностная энергия...

Номер патента: 1711885

Опубликовано: 15.02.1992

Авторы: Буяков, Евсеев, Иванцев, Назаров, Фролов

МПК: A61H 1/02

Метки: вытяжения, подводного, позвоночника

...и планкой 13. На корпусе 2 параллельно зубчатому колесу 14 и кинематически связанная с ним установлена с воэможностью осевого перемещения стопорная шестерня-указатель 20, поджатая относительно корпуса пружиной 21 и снабженйая фиксатором нажатого положения. На корпусе 2 под зуб шестерни- указателя 20 выполнен выступ 22 и закреплена шкала 23 указателя.Фиксатор нажатого положения шестерни-указателя 20 выполнен в виде цилиндрической ступенчатой втулки 24,установленной в корпусе 2 с возможностьюосевого перемещения. Внутри втулки 24 5размещен плунжер 25, поджатый в осевомнаправлении пружиной 26. Один конецплунжера 25 снабжен двумя овальными кулачками 27 со взаимно противоположнымиупорными выступами 28, при этом кулачки .1027 установлены на...

Номер патента: 1710814

Опубликовано: 07.02.1992

Автор: Евсеев

МПК: F02M 61/10

Метки: внутреннего, двигателя, распылитель, сгорания, форсунки

...25 30 35 40 45 50 55 сообщают колодец с сопловым отверстием. Кроме того, каналы вставки расположены радиально относительно соплового отверстия.На фиг. 1 показан распылитель, разрез (вариант 1 расположения каналов); на фиг, 2 - то же (вариант 11 расположения каналов); на фиг. 3 - разрез А-А на фиг. 1 (вариант 1 выполнения каналов); на фиг. 4 - то же (вариант 11 расположения каналов); на фиг. 5 - сечение Б-Б (треугольное сечение каналов); на фиг. 6 - то же,(сечение каналов в виде окружности); на фиг. 7 - график изменения расхода топлива в зависимости от давления для каналов треугольного сечения.Распылитель форсунки для двигателя внутреннего сгорания содержит полый корпус 1 с ссюсно выполненными в нем седлом 2, колодцем 3 и центральным...

Номер патента: 1710754

Опубликовано: 07.02.1992

Авторы: Горьков, Евсеев, Замотаев, Иванов, Кузнецов, Овчинников

МПК: E21C 41/26

Метки: карьеров, реконструкции

...из положения де на отсыпанную площадку р 1(фиг. 1); для создания после отсыпкипород дополнительной площадки дляразминовки и маневра машин,Увеличение части Ьс съезда 2 на целике 1 О, необходимое для уменьшениядлины части аЬ на погашаемом борту 1,обеспечивают увеличением длины и площади откосов 19 (фиг, 5 и 6) боковой .поверхности целика 10 до размеров соответствующих перепаду высот точекЬ и с при заданном уклоне части Ъссъезда 2.Для этого целик 10 формируют внепогашаемого борта 1 под углом к нему3 продольной оси 20 целика 10 (фиг.1),Такое расположение целика 10 позволяет пространственно разделить и по времени совместить работы на погашаемомборту 1 и на целике 10, цто улуцшаетусловия безопасности и экономическиепоказатели работ. Целик 10...

Номер патента: 1710524

Опубликовано: 07.02.1992

Авторы: Евсеев, Карпенко, Малашенко, Писарев, Потапенко

МПК: C02F 11/04, C02F 3/28

Метки: метантенк

...сточныеводы содержат взвешенные частицы, торазмер частиц должен быть меньшим, чемячейки сетки приемника и перемешивающего устройства, Через люк 6 вметантенк загружают носитель, на поверхности которого иммобилизированыклетки микроорганизмов, Частицы носителя должны быть большими, чем ячейки сетки приемника и лопастей перемешивающего устройства.После включения перемешивающегоустройства обрабатываемая среда.приходит в движение. Даже при небольшихчислах оборотов перемешивающего устройства среда, содержащая носитель,подымается по спирали из нижней части емкости 1 в ее верхнюю часть и,переливаясь через верхнюю кромку приемника, попадает в приемник 12. Изпоследнего вода и взвешенные частицычерез сетки лопастей и приемника выходит из...

Номер патента: 1710084

Опубликовано: 07.02.1992

Авторы: Воронович, Евсеев

МПК: A63B 21/06

Метки: мышц, спортсменов, тренировки

...до оси вращения, момента инерции относительно осивращения).3. Программа работы устройства задается, исходя изскорректированных для кон 5 кретного спортсмена параметров суставныхдвижений и его антропометрических дан ных, предопределяющих конструктивныеособенности тех или иных частей устройства,10 4. В зависимости от заданных суставных движений осуществляется размещениеспортсмена на устройстве и фиксация егобиозвеньев.5. Подле размещения спортсмена на ус 15 тройстве осуществляют вращение его биозвена (или двух биозвеньев) с заданнымидля этого спортсмена параметрами. В зависимости от параметров, задаваемых устройством, можно производить оценку самых20 разнообразных двигательных способностейспортсмена (силовых, скоростных и т.п.),...

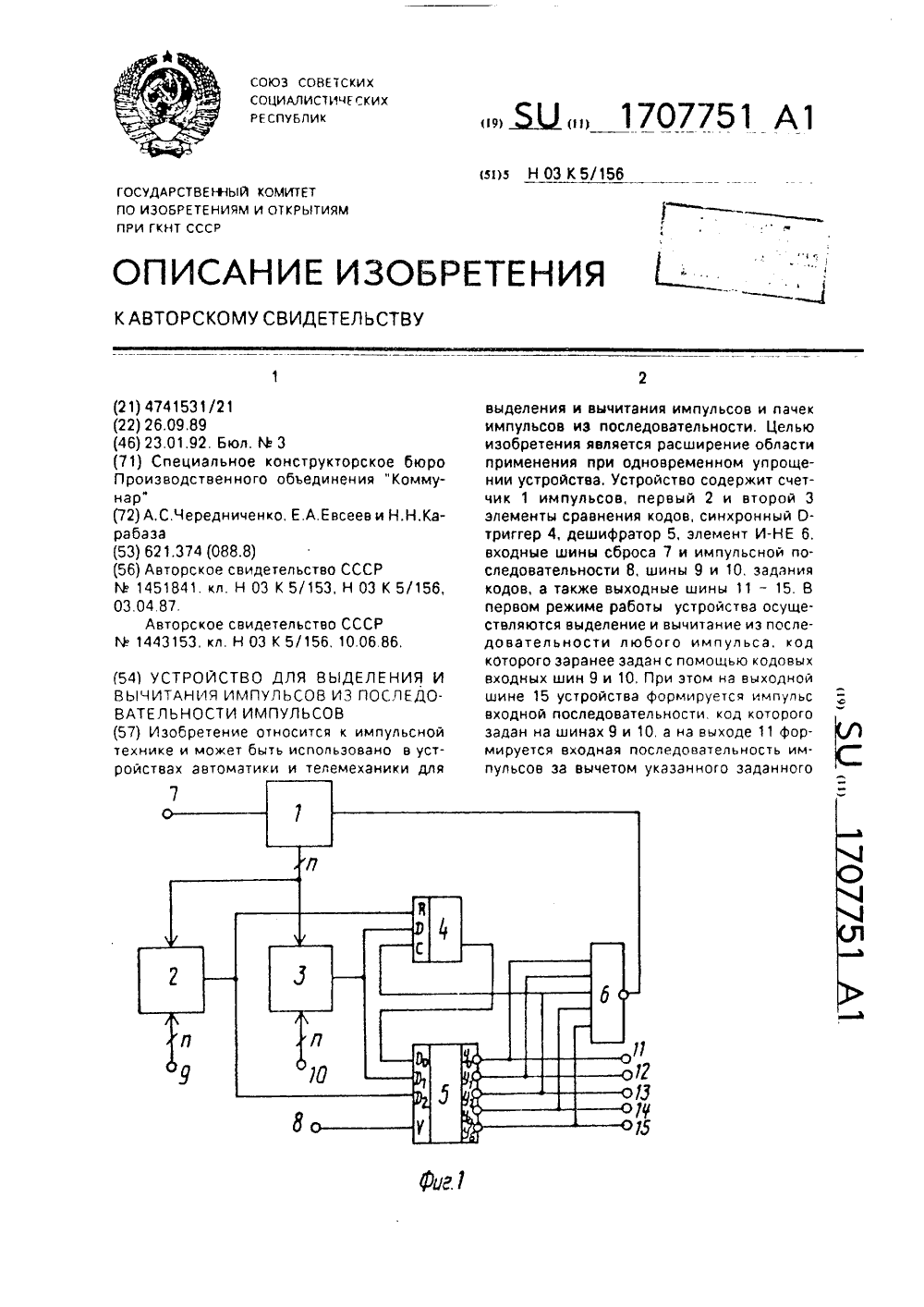

Номер патента: 1707751

Опубликовано: 23.01.1992

Авторы: Евсеев, Карабаза, Чередниченко

МПК: H03K 5/156

Метки: выделения, вычитания, импульсов, последовательности

...кодов (000). Следовательно, импульсы со стробирующего входа проходят на первый выход ре.дифратора 5. на первую выходную шину 11 фиг.2 е) и на первый вход элемента И-НЕ б, Положительные импульсы с выхода элеменИ-НЕ 6 поступают на счетный вход счет55 чика 1 импульсов, сосояние выходов кото рого изменятся по заднему фронту входных импульсов. По заднему Фронту второго им пульса на выходах счетчика 1 формируется код, совпадающий с кодом. поданным на входные кодовые шины 9 и 10 (0010), т.е коды, поступающие на первые и вторые группы входов элементов 2 и 3 сравнения кодов, совпадают и на выходе последних формируется высокий потенциал (фиг.2 в, г), При этом на информационных входах дешифратора 5 устанавливается код 011 и, следовательно,...

Номер патента: 1707730

Опубликовано: 23.01.1992

Авторы: Евсеев, Ефременко

МПК: H02P 8/00

Метки: двигателем, шаговым

...2 выбираются таким образом, что предпоследний импульс последовательности импульсов, сформированной генератором 2 за время тактового импульса, переполняет счетчик и на выходе счетчика 3 появляется импульс,Пусть, к примеру, частота импульсов генератора 2 выбрана таким образом, что в интервале времени, равном длительности тактового импульса (фиг,2, шина 6, имп,1), укладывается десять периодов импульсов выработанных генератором 2, в то время как на выходе счетчика 3, который может быть и выходом переноса ссотеетствующий импульс появляется после поступления девяти импульсов на его счетный вход с выхода генератора 2Счетчик 4 закрыт низки уровнем напряжения по входу В с шины 7 обратного хода.Импульс с выхода счетчик 3 импульсов поступает на...

Номер патента: 1703499

Опубликовано: 07.01.1992

Авторы: Евсеев, Миненко, Негодов, Тумаков, Чернавский

МПК: B60G 21/02

Метки: датчик, крена, крутосклонной

...в одной горизонтальной плоскости, при этом мембраны поджаты пружинами, а две другие полости, образованные мембранами и верхними частями камер, сообщены с атмосферой демпфирующими отверстиями, при этом в воздушные полости вмонтированы включатели, взаимодействующие смембраной, 1703499Включатели выполнены бесконтактными, магнитоуправляемыми, при этом магниты закреплены на жестких центрах мембран,Повышение эффективности и надежности работы обеспечивается установкой на максимально возможном расстоянии друг от друга камер с гофрированными мембранами в положения, определяющие горизонтальность жестких центров мембран, так, что полости, соединенные горизонтальной трубой с гидродросселем, расположены ниже плоскости установки мембран. В этом...

Номер патента: 1703341

Опубликовано: 07.01.1992

Авторы: Генш, Евсеев, Козина

МПК: B23K 37/04

Метки: каркасов, корпусных, сборки, сварки

...во время взаимодействиясо сеариваемой деталью. На корпусе 17 неподвижно закреплена планка 18 закрьвающая паз для полэуна 16. На планке 18установлен регулируемый упор, взаимодействующий с рычагом 15, ограничивающий его поворот, Для принудительногоподвода ползуна 16 в переднее положениепри установке рычага 15 в рабочее положение установлена пружина 19. Движениеползуна 16 ограничено регулировочнымболтом 20 и упорной планкой 21, неподвижно закрепленной на полэуне 1 б. Позициями 22 - 24 обозначены составные чэстисвариваемого изделия,Устройство работает следующим образом.Самоходная тележка 1 находится в исходном положении, Кондукторные плиты 6и 7 отведены назад в исходное положение,Подводная опора 8, фиксатооы 10, зажимы9 находятся в...

Номер патента: 1702493

Опубликовано: 30.12.1991

Авторы: Березин, Евсеев, Иванов

МПК: H02K 19/00, H02K 29/00

Метки: вентильного, моментного, электродвигателя, электромеханический

...магнитопроводом статора 1, что улуцшает тепловые характеристик двигателяПуть магнитного потока, обозначенный на фиг, пунктирной линией(для одной пары полюсов) показывает,что обмотка статора используетсяпочти полностью, не используется 55только часть обмотки статора, прилегающая к валу, Налицие необходимого обьема, занимаемого обмотками возбуждения, не требует увеличениялинейной длины и диаметра двигателя,а следовательно, и увеличения еегабаритов, цто выгодно отличает ееот известной машины, Внешний вращающийся ротор улучшает кинематическуюсхему привода так как упрощается стыковка двигателя с механизмом, чтоприводит к снижению массы промежуточных конструктивных деталей и уменьшению массы всей конструкции, а следовательно и увелицению...

Номер патента: 1701474

Опубликовано: 30.12.1991

Авторы: Евсеев, Клинцов, Костарев, Петров, Портнягин

МПК: B23Q 3/155, B23Q 3/157

Метки: автоматической, инструмента, смены

...ограничитель 2 б находится во взаимодействии с плунжерам 19, плунжер утоплен, пружина его сжата, а фиксатор 21 под действ/лем плзстинчатой пружины 24 вдвигается нз уступ 20 и держит плунжер в утоплен ОМ ПОЛОКЕИл, ДЛя ИЗВЛЕЧЕНИЯ ИНСруМЕНта из магазина 7 производится остановка цепи инструмсчтального магазина 7, Инструментальная оправка находится в ячейке магазина, При этом ее хвостовая часть лежит в ло)кементе 37, а фланец - в фиксаторе 35, шпанка Зб которого не позволяет оправке проворачиваться. От выпадания оправку удерживак)т задвинутые за фланец штыри 31 на вилке 30, а скоба 32 задвинута на хвостову 0 часть,Первым движением передаточного устройства при смене инструмента является Выдвижение захвата 9 к магазину 7 для сцепления своими...

Номер патента: 1701313

Опубликовано: 30.12.1991

Авторы: Евсеев, Филиппов

МПК: A61F 5/37

Метки: ключицы, лечения, перелома

...обычной одежды. После снятия гипсовой повязки, наложенной по предложенному способу, не требуется реаби. литационных мероприятий, так как не бывает ограничения движения. Отломки ключицы срастаются без смещения, и не наблюдается косметических и функциональных дефектов,Оример. Б-ой Н., 8 лет, упал на улице. Получил поперечный перелом правой ключицы со смещением отломков. В тот же день г 1 эд местным обезболиванием наложена гипсовая повязка предложенным способом. На контрольной рентгеногра фии определяетс я правильное сопоставление отломков ключицы. На 3-й день после получения перелома мальчик пошел в школу, Фиксация перелома ключицы гипсовой повязкой продолжаласьмес. Все это время мальчик носил обычную одежду и посещал школу.После...

Номер патента: 1700331

Опубликовано: 23.12.1991

Авторы: Евсеев, Христенко

МПК: F17C 3/00

Метки: жидкости, криогенной, резервуар

...10 удерживают определенное время в положении, при этом воздух, находящийся в полости, образованной между частями 14 и 15 вытеснителя 10, разбавляется кислородом, и смесь газов через зазоры между частью 15 и стенкой сосуда 1, между частями 14 и 15 и через прорези 21 отводится в полость сосуда 1, Время, необходимое для достижения требуемой чистоты кислорода в полости между частями 14 и 15 вытеснителя 10, определяется экспериментально, Газ под избыточным давлением через клапаны 5, 27, 28 отводится в линию дренажа.Затем увеличивают расход кислорода через клапан 6 и повышают давление на подвижную часть 15 до отрыва магнита 26 от перфорированного листа 17. Необходимое для отрыва давление устанавливается опытным путем и отслеживается...

Номер патента: 1698892

Опубликовано: 15.12.1991

Авторы: Алыпов, Евсеев, Фатиков

МПК: G06F 17/18

Метки: анализатор, статистический

...текущего интервала неопределенности. Логика работы элементов 26 и 27 сравнения асимметрична. При этом единицы на обоих входах элемента И 28 соответствуют попаданию реализации в текущий интервал неопределенности. Эти реализации подсчитываются счетчиком 30, обнуленным предварительно импульсом частотой 1 з.Появление единицы на выходе второго разряда счетчика 30 соответствует наличию в анализируемом интервале более чем одной реализации, Единичный сигнал посту 1698892пает на вход останова генератора 13, прекращая опрос блока 2 памяти, Одновременно обнуляется счетчик 30 для подготовкиблока 12 к анализу очередного интерваланеопределенности.Отсутствие единицы на выходе второгоразряда счетчика 30 по окончании циклаопроса блока 2 памяти означает,...

Номер патента: 1695893

Опубликовано: 07.12.1991

Авторы: Горюнов, Евсеев, Кузьмин, Фидаров

МПК: A61B 10/00, G01N 33/48

Метки: гемоспермии, локализации, очага

...в какой-либо из фракций на 45 и больше, чем суммарная в эякуляте, и отсутствии сочетания в этих пределах с концентрацией лимонной кислоты или щелочной фосфатазы источником гемоспермии считают семенные пузырьки, При превышении концентрации эритроцитов в каждой из Фракций менее, чем на 15;, чем суммарная в эякуляте источником гемоспермии считают заднюю часть уретры или шейку мочевого пузыря.П р и м е р 1, Больной М., 39 лет, обследован по поводу гемоспермии не ясной локализации, Его беспокоили также умеренные боли над лоном, дизурия,Результаты Фракционного исследования эякулята приведены в табл.1.Наивысшая концентрация эритроцитов содержится в В порции эякулята, в этой же порции содержится наивысшая концентрация Фруктозы по сравнению с...

Номер патента: 1694130

Опубликовано: 30.11.1991

Авторы: Евсеев, Казанцев, Малеев, Нигматуллин, Хабибьянов

МПК: A61B 17/60

Метки: спиценатягиватель

...изображен спиценатягиваель, разрез; на фиг.2-то же, вид спереди; на иг.3 - сечение А-А на фиг.1; на фиг.4 - ечение Б-Б на:фиг.1.Спиценатягиватель содержит цилиндический корпус 1 с верхним 2 и нижним 3 захватами, в которых имеются соответстф ванно безрезьбовые 4 и реэьбовые 5 отверстия под элементы фиксации в аиде болтов 6. Захваты 4 и 5 выполнены пружинящими за счет проточек 7 у основания захватов, Верхний захват 2 выполнен с продольным пазом 8, а корпус - с пазом 9 под спицу, В корпусе 1 расположен узел натяжения спицы в виде резьбовой втулки 10 с продольными пазами под шпонки 11 и головкой 12, в которой выполнен продольный канал 13 под спицу и поперечное отверстие 14 под винт, На втулке 10 установлена гайка 15. На корпусе 1...

Номер патента: 1693716

Опубликовано: 23.11.1991

Авторы: Евсеев, Ефременко

МПК: H03F 3/20, H03K 17/60

Метки: мостовой, усилитель

...через рези" стОр 1,э на базу Дополни Гзл ьна ГО транзис Ора с откр Вае.гс срла;сч э;1 нзистар 2. Через нагрузку 5 на.Ина: прстеать ток по цепи исто Гника питг ьия переход эмитт 8 О-ксллек ГОО силсвсго ) ОзнзистОрл 2наГрузка 5 - переход коллектор-эмигтеО силОВОГО транзистара 3 - общая шина,При снятии кам,ндь . управляОщегс Вкода УСТ)ОЙСтва На В"ОДЕ Замя а 1 высакиЙ урОВ 8 нь изменяется н. нИз(Н) я)овень напряжения, в езчльтате чеГО за" пускается треий одновибратср 1., кстсрьй передним франтОм Отрицательнас им пул ь са, подаваемьм на".-Входь:. первого и второго ЙЯ-триггеров 14 и 15, устанавливает на инверсном выходе первого(-Трггера 14, а на инверсном выходе второго ВРтриггера .5 подтверждает высокий уровень напряжения.При этом...

Номер патента: 1692937

Опубликовано: 23.11.1991

Авторы: Доржиев, Евсеев, Перевезенцев, Петров

МПК: C01B 31/04

Метки: графитации, заготовок, пакетировки, углеродных, цилиндрических

...насыпают дренажный слой из углеродной пересыпки с размерами гранул 5-15 мм. На этот слой по центру печи симметрично токопоцводам укладывают заготовки в керн, которые располагают горизонтально поперек печи вплотную друг к другу, Укладку ведут блоками длиной по кернуб 2,5 м. Блоки разделяют друг отдруга шаблонами размеромз 2,5 диаметра заготовки (дз) в зависимости от размера заготовок, После укладки керна проводят заполнение пространства между блоками керновой пересыпки фракции 5 - 15 мм, Затем удаляют шаблоны, насыпают на верх керна дренажный слой пересыпки фракции 5-15 мм толщиной 100-150 мм. Боковые слои теплоизоляции состоят из пересыпки фракции 0 - 5 мм, Сверху насыпают на керн также слой теплоизоляции из углеродной пересыпки...

Номер патента: 1692859

Опубликовано: 23.11.1991

Авторы: Белорусец, Гузей, Домашенко, Евсеев, Копченко, Куприянов, Курташин, Лапшин, Литовка, Мигунов, Никонов, Филин, Щепотьев

МПК: B29B 11/14, B29C 67/24

Метки: теплоизоляционных

...смолу и кислотный отвердитель. Затем смесь вводят в полость ограждающей конструкции, внутреннюю поверхность которой предварительно обрабатывают дибутилфталатом, 1 табл. этом, если форма имеет температуру ниже температуры нагретой смолы, например 8 - 15 С, то ее нужно подогревать, так как слой иэ ДБФ подогревается автоматически теплом химической реакции полимериэации, Кроме того, ДБФ можно наносить на форму путем выполнения стенок формы из пори- ф стого материала и проникновения ДБФ че- (Ь рез поры к теплоизоляционному изделию сО под действием избыточного давления. Для этого форму помещают в ванну с ДБФ и 0 Э создают в ней давление большее. чем дав- л ление реакции отверждения,После изалечения полученного тепло- изоляционного изделия...
