Устройство для выделения и вычитания импульсов из последовательности импульсов

Номер патента: 1707751

Авторы: Евсеев, Карабаза, Чередниченко

ZIP архив

Текст

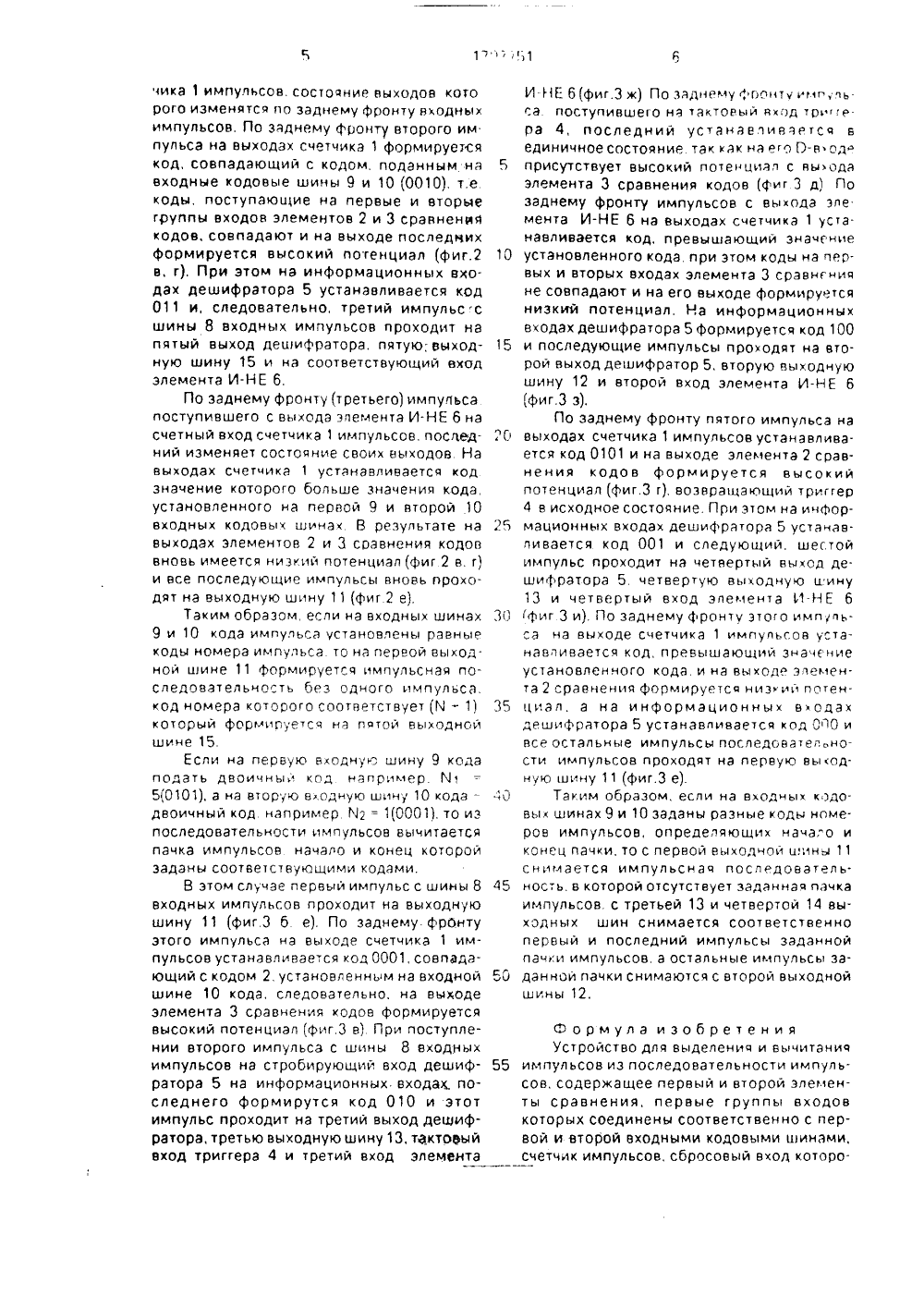

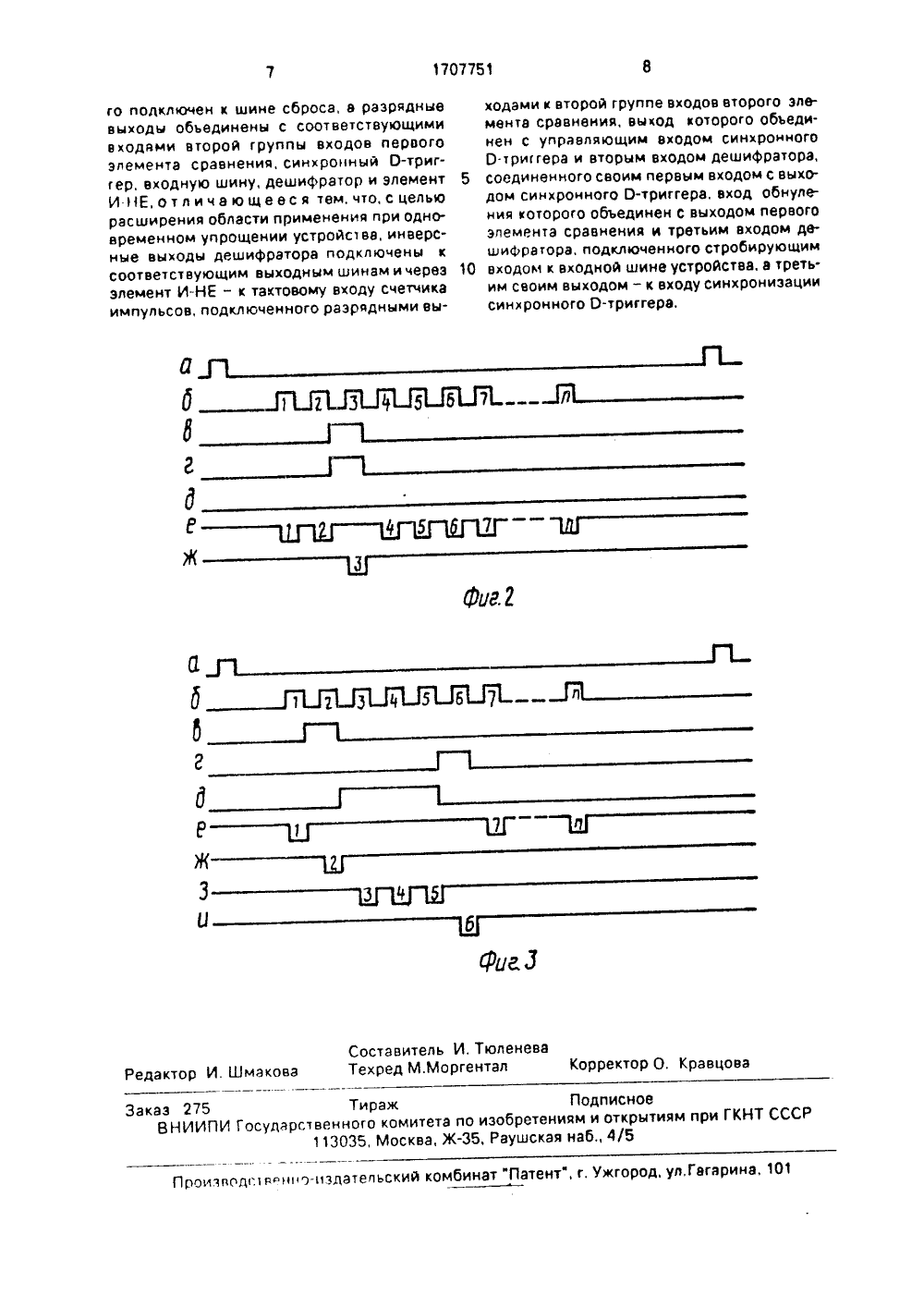

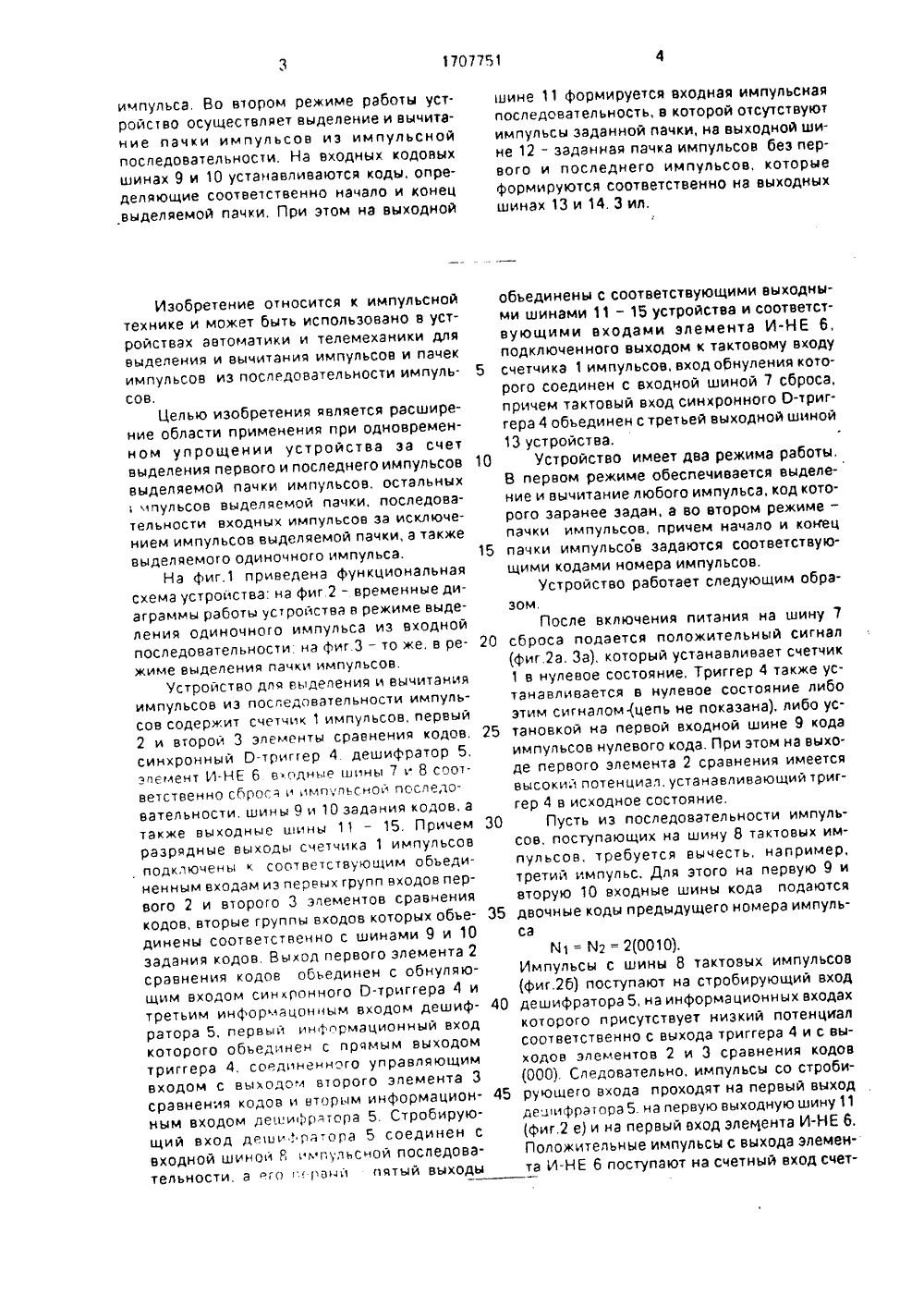

(51)5 Н 03 К 5/156 САНИЕ ИЗОБРЕТЕНИ 6,(541ВЫВАТ ми пу 9 5 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Специальное конструкторское бюро Производственного объединения "Коммунар"(56) Авторское свидетельство СССРМ 1451841. кл. Н 03 К 5/153, Н 03 К 5/15 03. 04. 87.Авторское свидетельство СССРМ 1443153, кл. Н 03 К 5/156, 10.06 86,УСТРОИСТВО ДЛЯ ВЫДЕЛЕНИЯ И ЧИТАНИЯ ИМПУЛЬСОВ ИЗ ПОСЛЕДОЕЛЬНОСТИ ИМПУЛЬСОВ57) Изобретение относится к импульсной ехнике и может быть использовано в устойствах автоматики и телемеханики для выделения и вычитания импульсов и пачек импульсов иэ последовательности. Целью изобретения является расширение области применения при одновременном упрощении устройства, Устройство содержит счетчик 1 импульсов, первый 2 и второй 3 элементы сравнения кодов, синхронный О- триггер 4, дешифратор 5, элемент И-НЕ 6, входные шины сброса 7 и импульсной последовательности 8, шины 9 и 1 О, задания кодов, а также выходные шины 11 - 15. В первом режиме работы устройства осуществляются выделение и вычитание из последовательности любого импульса, код которого заранее задан с помощью кодовых входных шин 9 и 10, При этом на выходной шине 15 устройства формируется импульс входной последовательности, код которого задан на шинах 9 и 1 О, а на выходе 11 форруется входная последовательность имльсов за вычетом указанного заданного1707751 твпвиоети, в пто : рвцп пвтыи выходы тв импульса, Во втором режиме работы уст. ройство осуществляет выделение и вычитание пачки импульсов иэ импульсной последовательности. На входных кодовых шинах 9 и 10 устанавливаются коды, определяющие соответственно начало и конец выделяемой пачки, При этом на выходной Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и телемеханики для выделения и вычитания импульсов и пачек импульсов из последовательности импульсов,Целью изобретения является расширение области применения при одновременном упрощении устройства за счет выделения первого и последнего импульсов выделяемой пачки импульсов, остальныхпульсов выделяемой пачки, последовательности входных импульсов эа исключением импульсов выделяемой пачки, а также выделяемого одиночного импульса.На фиг.1 приведена функциональная схема устройства; на фиг 2 - временные диаграммы работы устройства в режиме выделения одиночноо импульса из входной последовательности, на фиг 3 - то же, в режиме выделения пачки импульсов.Устройство для еьделения и вычитания импульсов иэ последовательности импульсов содержит счетчик 1 импульсов, первый 2 и второй 3 элементы сравнения кодов, синхронный О-триггер 4 дешифратор 5, элемент И-НЕ б входные шины 7 и 8 соответственно сброся и ймпгльсной псследовательности, шины 9 и О задания кодов. а также выходные шины- 15. Причем разрядные выходы счетчика 1 импульсов подключены к соответствующим объединенным входам иэ первых групп входов первого 2 и второго 3 элементов сравнения кодов, вторые группы входов которых объединены соответственно с шинами 9 и 10 задания кодов Выход первого элемента 2 сравнения кодов обьединен с обнуляющим входом синхронного О-триггера 4 и третьим информацонным входом дешифратора 5, первый информационный вход которого обьединен с прямым выходом триггера 4, соединенного управляющим входом с выходом второго элемента 3 сравнения кодов и вторым информационным входом решифрдтора 5. Стробирующий вход деши ратора 5 соединен с входной шинои Рл пульсной последова 5 10 15 20 25 30 35 40 45 шине 11 формируется входная импульсная последовательность, в которой отсутствуют импульсы заданной пачки, на выходной шине 12 - заданная пачка импульсов беэ первого и последнего импульсов, которые формируются соответственно на выходных шинах 13 и 14, 3 ил. обьединены с соответствующими выходными шинами 11 - 15 устройства и соответствующими входами элемента И-НЕ 6, подключенного выходом к тактовому входу счетчика 1 импульсов, вход орнуления которого соединен с входной шиной 1 сброса, причем тактовый вход синхронного О-триггера 4 обьединен с третьей выходной шиной 13 устройства.Устройство имеет два режима работы, В первом режиме обеспечивается выделение и вычитание любого импульса, код которого заранее задан, а во втором режиме - пачки импульсов, причем начало и конец пачки импульсов задаются соответствующими кодами номера импульсое.Устройство работает следующим образом.После включения питания на шину 7 сброса подается положительный сигнал (фиг.2 а, За), который устанавливает счетчик 1 в нулевое состояние, Триггер 4 также устанавливается в нулевое состояние либо этим сигналом цепь не показана), либо установкой на первой входной шине 9 кода импульсов нулевого кода. При этом на выходе первого элемента 2 сравнения имеется высокий потенциал, устанавливающий триггер 4 в исходное состояние.Пусть из последовательности импульсов, поступающих на шину 8 тактовых импульсов, требуется вычесть, например, третий импульс. Для этого на первую 9 и вторую 10 входные шины кода подаются двочные коды предыдущего номера импульсаМ= Йг = 2(0010).Импульсы с шины 8 тактовых импульсов (фиг.2 б) поступают на стробирующий вход дешифратора 5, на информационных входах которого присутствует низкий потенциал соответственно с выхода триггера 4 и с выходов элементов 2 и 3 сравнения кодов (000). Следовательно, импульсы со стробирующего входа проходят на первый выход ре.дифратора 5. на первую выходную шину 11 фиг.2 е) и на первый вход элемента И-НЕ б, Положительные импульсы с выхода элеменИ-НЕ 6 поступают на счетный вход счет55 чика 1 импульсов, сосояние выходов кото рого изменятся по заднему фронту входных импульсов. По заднему Фронту второго им пульса на выходах счетчика 1 формируется код, совпадающий с кодом. поданным на входные кодовые шины 9 и 10 (0010), т.е коды, поступающие на первые и вторые группы входов элементов 2 и 3 сравнения кодов, совпадают и на выходе последних формируется высокий потенциал (фиг.2 в, г), При этом на информационных входах дешифратора 5 устанавливается код 011 и, следовательно, третий импульс с шины 8 входных импульсов проходит на пятый выход дешифратора, пятую; выходную шину 15 и на соответствующий вход элемента И-НЕ 6,По заднему фронту (третьего) импульса поступившего с выхода элемента И-НЕ б на счетный вход счетчика 1 иглпульсов, последний изменяет состояние своих выходов На выходах счетчика 1 устанавливается код значение которого больше значения кода, установленного на первой 9 и второй 1 О входных кодовых шинах В результате на выходах элементов 2 и 3 сравнения кодов вновь имеется низкий потенциал (фиг 2 в, г) и все последующие импульсы вновь проходят на выходную шину 11 (фиг 2 е).Таким образом, если на входных шинах 9 и 10 кода импульса установлены равные коды номера импульса то на первой выходной шине 11 формируется импульсная последовательность без одного импульса. код номера которого соответствует (М - 1) КОтОРЫй фоРМИОУЕТСЯ На ПвтОй ВЫХОДНОЙ шине 15Если на первую входную шину 9 кода подать двоичный код например, гч 1 5(0101), а на вторую водную шину 10 кода - двоичный код например, 42 = 1(0001). то из последовательности импульсов вычитается пачка импульсов начало и конец которои заданы соответствующими кодами.В этом случае первый импульс с шины 8 входных импульсов проходит на выходную шину 11 (фиг 3 б е). По заднему. Фрбнту этого импульса на выходе счетчика 1 импульсов устанавливается код 0001, совпадающий с кодом 2, установленньл на входной шине 10 кода, следовательно, на выходе элемента 3 сравнения кодов формируется высокий потенциал (фиг.3 в) При поступлении второго импульса с шины 8 входных импульсов на стробирующий вход дешифратора 5 на информационных входах. последнего формирутся код 010 и этот импульс проходит на третий выход дещифратора, третью выходную шину 13, тактовый вход триггера 4 и третий вход элемента 5 1 О 15 ."0 25 30 35 40 45 Г 0 И-НЕ 6(фиг.З ж) По заднел 1 у понта ь л 1 г,льса поступившего на тактовый дход тр ггр. ра 4, последний устанавливается в единичное состояние так как на его О-в оде присутствует высокий потенциал с выкода элемента 3 сравнения кодов (Фиг 3 д) По заднему фронту импульсов с выхода эле. мента И-НЕ 6 на выходах счетчика 1 устанавливается код, превышающий значение установленного кода, при этом коды на первых и вторых входах элемента 3 сравнгния не совпадают и на его выходе формируется низкий потенциал. На информационных входах дешифратора 5 формируется код 100 и последующие импульсы проходят на второй выход дешифратор 5, вторую выходную шину 12 и второй вход элемента И-НЕ 6 (фиг.З з).По заднему фронту пятого импульса на выходах счетчика 1 импульсов устанавливается код 0101 и на выходе элемента 2 сравнения кодов формируется высокий потенциал (фиг.З г), возвращающий триер 4 в исходное состояние, При этом на информационных входах дешифратора 5 устанавливается код 001 и следующий, шестой импульс проходит на четвертый выход дешифратора 5 четвертую выодную шину 13 и четвертый вход элемента И-НЕ 6 )Фиг 3 и) По заднему фронту этого импульса на выходе счетчика 1 импульсов утанавливается код, превышающий значение установленного кода, и на выходе элемента 2 сравнения формируется низк ий потенциал, а на информационных входах дешифратора 5 устанавливается код 000 и все остальные импульсы последователно- СтИ ИМПУЛЬСОВ ПРОХОДЯТ На ПЕРВУЮ ВЫкОД- ную шину 11 (фиг.З е).Таким образом. если на входных кздовых шинах 9 и 10 заданы разные коды номеров импульсов, определяющих начало и конец пачки, то с первой выходной шины 11 снилается импульсная последовательность, в которой отсутствует заданная пачка илпульсов с третьей 13 и четвертой 14 выходных шин снимается соответственно первый и последний импульсы заданной пачки импульсов, а остальные импульсы заданнои пачки снилаются с второй выходной шины 12,формула изобретения Устройство для выделения и вычитания импульсов из последовательности импульсов, содержащее первый и второй элементы сравнения, первые группы входов которых соединены соответственно с первой и второй входными кодовыми шинами, счетчик импульсов, сбросовый вход которо1707751 1 Е 3 9 5 б 7 7 ставитель И, Тюленевхред М.Моргентал рректор О. Кравцова Редактор И. Шмакова 75 Тираж ПодписноеИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 ак Проитеодгеднего нздатеееский комбинат "Патент, г, ужгород, уеГагарина, т го подключен к шине сброса, а разрядные выходы объединены с соответствующими входами второй группы входов первого элемента сравнения, синхронный О-триггер, входную шину, дешифратор и элемент 5 И НЕ, от л и ч а ю ще ес я тем, что, с целью расширения области применения при одновременном упрощении устройс 1 ва, инверсные выходы дешифратора подключены к соответствующим выходным шинам и через 10 элемент И-НЕ - к тактовому входу счетчика импульсов, подключенного разрядными выа г е ходами к второй группе входов второго элемента сравнения, выход которого объединен с управляющим входом синхронного О-триггера и вторым входом дешифратора, соединенного своим первым входом с выходом синхронного О-триггера, вход обнуления которого объединен с выходом первого элемента сравнения и третьим входом дешифрагора. подключенного стробирующим входом к входной шине устройства, а третьим своим выходом - к входу синхронизации синхронного О-триггера,

Смотреть

Заявка

4741531, 26.09.1989

СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ "КОММУНАР"

ЧЕРЕДНИЧЕНКО АЛЕКСАНДР СЕРГЕЕВИЧ, ЕВСЕЕВ ЕВГЕНИЙ АЛЕКСАНДРОВИЧ, КАРАБАЗА НИКОЛАЙ НИКОЛАЕВИЧ

МПК / Метки

МПК: H03K 5/156

Метки: выделения, вычитания, импульсов, последовательности

Опубликовано: 23.01.1992

Код ссылки
