Евсеев

Номер патента: 435745

Опубликовано: 07.02.1985

Авторы: Думаневич, Евсеев

МПК: H01L 31/00

Метки: фотосимистор

...световой 15 сигнал подают на периферийные участки в месте выхода р-п-переходов на поверхность.Цель изобретения - упрощение управления прибором с помощью светово го потока.Предложенный фотосимистор отличается тем, что проекции внешних слоев электронного типа проводимости на нижнюю или верхнюю поверхность пластины перекрываются в области освещаемого участка структуры. На фиг, 1 показан предложенный фотосимистор, разрез по области управ ленни; на фиг. 2: а, б - то же, внд сверху и снизу соответственно; в - разрез по А-А.Фотосимистор содержит слой 1 исходного материала электронного типа проводимости с низкой концентрацией примеси, слои 2,3 полупроводника дырочного типа; слои 4,5; сильнолегированного полупроводника электронного типа,...

Номер патента: 397122

Опубликовано: 07.02.1985

Авторы: Думаневич, Евсеев

МПК: H01L 29/74

Метки: симметричный, тиристор

...структура содержит участки в базовых слоях, время жизни неосновных носителей в которых по крайней25иере в 1,5 раза больше, чем в остальной части структуры, расположенныетак, что проекции границ этих участков на поверхность структуры с управляющим электродом охватывают границы ЗОэмиттерных переходов на расстояниине менее толщины узкой базы и иэолировапные от основного токосъема состороны структуры свободегой отуправляющего электрода.На чертеже показана схема структу35ры тиристора, управляемого в прямомнаправлении током положительной, ав обратном направлении - током отрицательной полярности, Схема содержитслой 1 исходного нпзколегированногополупроводника электронного типа,слои 2 и 3 дырочного типа с умеренной степенью легирования,...

Номер патента: 397121

Опубликовано: 07.02.1985

Авторы: Думаневич, Евсеев

МПК: H01L 29/74

Метки: симметричный, тиристор

...приложении сигнала управления ("+" на электрод 19 и "-" на электрод 17, обычно электрически свя " занный с электродом 16) включение начинается на участках 6 и 7. Это, например, достигается радиальной кон-, струкцией структуры с управляющим электродом, расположенным в центре .круга (фиг,2), или дополнительным шунтированием гг -О-перехода в слоях 4 и 8В направлении пропускания тока принцип действия аналогичен принципу действия тиристора с регенеративным управлением.Для обратного включения, когда 5 к верхнему основному электроду приложено положительное относительнонижнего электрода напряжение, при подаче управляющего сигнала вначале начинает проводить участок, рас- О положенный под металлическим контактом управляющего электрода 19, т.е,...

Номер патента: 1138944

Опубликовано: 07.02.1985

Авторы: Гладков, Евсеев

МПК: H03K 21/40

Метки: контролем, разрядный, счетчик

...разряда счетчика 1, пятый вход элемента 8,4 подключен.к инверсному выходу третьего разряда счетчика 1. Выходы элементов 8,1-8,4 и 9,1-9,3 соединены с входами элемента 6. Инверсный выход формирователя 3 соединен с первым входом элемента 7, второй вход которого соединен с выходом элемента 5, а выход подключен к дополнительному входу элемента 6.Формирователь 10 переднего и заднего фронтов импульсов с парафазным . выходом содержит элементы И-НЕ 13 - 16, элемент 17 задержки, элемент НЕ 18, вход 19, прямой выход 20, инверсный выход 21.Устройство работает следующим образом.В исходном состоянии счетчик 1 находится в нулевом состоянии.Элементы 8,1-8,4 открыты по первым входам высокими потенциалами инверсных выходов формирователей 10,1-10,4...

Номер патента: 1138745

Опубликовано: 07.02.1985

Авторы: Евсеев, Проценко

МПК: G01P 15/09

Метки: акселерометр, пьезоэлектрический

...изобретения - повьппение вибро-и ударопрочности устройства и расширение диапазона измеряемых ускорений,а также упрощение процесса сборки ак- ЗОселерометра.Указанная цель достигается тем,что в пьезоэлектрическом акселерометре,содержащем корпус, круглую упругуюпластину с размещенным на ней пьезоэлементом, закрепленную по центру через стержень с корпусом, и кольцевойгруз, состоящий из двух частей, укрепленных по внешнему контуру упругойпластины, на грузах выполнены кольце вые площадки с опорными кольцевымивыступами, причем одна часть груза,расположенная,со стороны пьезоэлемента, имеет выступ с диаметром меньшим,чем опорный выступ на.другой частигруза, при этом пластина зажата междуопорными выступами. Размеры упругойпластины,...

Номер патента: 1134652

Опубликовано: 15.01.1985

Авторы: Басова, Богницкий, Евсеев, Иртегова, Тимощук, Торопцева

МПК: D21H 5/18

Метки: бумага, источников, сепараторная, химических

...размер пор. Применение такойбумаги вхимических источниках токасо щелочным электролитом ограничиваетсрок их службы из-за низкой химичес-45кой стойкости бумаги, большого размера пор, который снижает надежностьсепаратора и недостаточной механической прочности, Кроме того, использование данной асбестовой бумаги, имею 50щей высокое электрическое сопротивление, ухудшает электрические характеристики химических источников тока. Цель изобретения - улучшение сепараторных свойств бумаги за счет сни жения максимального диаметра пор и увеличения электролитоемкости при одновременной химической стойкости ее. г зЦель достигается тем, что сепараторная бумага для химических источников тока, содержащая асбестовоеволокно и связующее, в качестве...

Номер патента: 1133448

Опубликовано: 07.01.1985

Авторы: Борзов, Евсеев, Юрищев

МПК: F16H 29/00

Метки: дискретный, редуктор

...ряд 3 с вкладышами повернут относительно ряда 4 на угол, равный половине угла между вкладышами в каждом ряду. Вкладыши фиксируются в гнездах от выпадания штифтами 6. На наружной поверхности внутренней обоймы выполнены канавки (не показаны) для установки и фиксации с помощью шариков 7 промежуточных обойм 8 и 9, коаксиально установленных на внутренней зубчатой обойме 1 и имеющих вырезы 10 и 11 и канавки под шарики (не показаны). На наружной поверхности обойм выполнены пазы 12 и 13, в которых также размещаются подпружиненные вкладыши 5, и канавки под шарики, на торце каждой промежуточной обоймы закреплено устройство переключения ступеней редуктора, выполненное в виде фиксатора 14. 5 10 15 20 25 30 35 40 45 Наружные зубчатые обоймы 15 и 16...

Номер патента: 1131820

Опубликовано: 30.12.1984

Авторы: Гуков, Евсеев

МПК: B66C 17/04

Метки: грузоподъемного, крана, механизм, мостового, органа, поворота

...с размещенными в ней кронштейнами, закрепленной на поворотной платформе, причем криволинейная направляющая расположена вдоль винта и симметрично относительно него, а кронштейны связаны соответственно с основной и дополнительной гайками и на них закреплены грузоподъемные органы и грузовые блоки.На фиг. 1 схематически изображен кран, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 2; на фиг, 4 - разрез В - В на фиг. 3; на фиг. 5 - кинематическая схема перемещения грузовых блоков.Кран для подъема и транспортирования разномерных грузов содержит несушую раму 1, перемещающуюся по подвесному пути с помощью приводных ходовых тележек 2, и несущую посредством роликовой опоры 3 поворотную платформу 4, На послед/б...

Номер патента: 1130896

Опубликовано: 23.12.1984

Авторы: Дралин, Евсеев, Михайлов, Сурков, Череватова

МПК: G11B 5/09

Метки: воспроизводимых, временных, записи, интервалов, магнитной, между, носителя, пиками, сигналов, соседними

...соединены соответственно с входами делимого и делителя блока деления, введены блок инверторов, второй и третий сумматоры и четвертый блок памяти, причем выход первого элемента ИЛИ соединен с одним входом третьего элемента ИЛИ и с синхронизирующими входами третьего и четвертого блоков памяти, выход второго элемента ИЛИ соединен с синхронизирующим входом второго блока памяти и с другим входом третьего элемента ИЛИ, выходом подключенного к входу генератора тактовых импульсов, выходы второго блока памяти соединений с информационными входами третьего блока памяти, выходы блока деления через блок инверторов связаны с второй группой входов второго сумматора, который первой группой входов подключен к выходам первого блока памяти, а...

Номер патента: 1128116

Опубликовано: 07.12.1984

Авторы: Евсеев, Косов, Шелковников

МПК: G01B 21/00

Метки: датчик, интерференционный, линейного, объекта, перемещения

...сканистора 12, формирователя 18, вход которого подключен к выходу делителя 15, последовательно соединенные блок 19 вццеления сигнала, пороговый блок 20, 3 -триггер 21, счетчик 22, решающий. блок 23, цифроаналоговый преобразователь 24, индикатор 25, вход блока 19 выделения сигнала подключен к выходу сканистора 12, последовательно соединенные формирователь 26 и дополнительный счетчик 27, выход которого соединен с входом решающего блока 23, а информационный вход счетчика 27 подключен к выходу генератора 14, вход формирователя 26 подключен к выходу порогового блока 20, синхрон.зирующий вход Э -триггера 21 подключен к выходу формирователя 18.Датчик работает следующим образом.Источник 1 когерентного света формирует световой пучок, который,...

Номер патента: 1127625

Опубликовано: 07.12.1984

Авторы: Генкин, Евсеев, Костин, Мельников, Сычева, Фадеев, Чефранов

МПК: B01J 8/02

Метки: каталитических, проведения, процессов, реактор

...вывода продуктов, и патрубок35 ввода с,ырья 21.Недостатками известного реактора являются сложность конструкции, увеличенная металлоемкость.Цель изобретения - упрощение кон О .струкции и снижение металлоемкости. Поставленная цель достигается тем, что реактор для проведения каталитических процессов, включающий цилинд рический корпус с днищем, на котором размещен слой катализатора, центральную трубу для сбора продуктов,. соединенную с патрубком вывода продуктов и патрубок ввода сырья, реактор снабжен концентрично установленными на внутренней поверхности днища перфорированными перегородками, пространство между которыми заполнено инертным зернистым материалом, при этом высо та перегородок уменьшается, а расстояние между ними увеличивается в...

Номер патента: 1126344

Опубликовано: 30.11.1984

Авторы: Гаврилов, Годин, Евсеев, Смирнов, Соколовский, Черненко

МПК: B21B 21/02

Метки: валок, пилигримовой, прокатки, труб, холодной

...выполнены контактные поверхности Фиксатора.Благодаря указанному распределению наклонных поверхностей направляющих и Фиксаторов, последние при эатягива а нии совместно с калибром получают возможность самоустановки в направлениях оси валка и перпендикулярном. Одновременно обеспечивается выборка зазоров между всеми поверхностями, .передающими крутящий момент от вала к калибру, Поэтому передаваемая нагрузка равномерно распределена по этим поверхностям и износ их минимален.ЮНа Фиг. 1 изображен Валок, общий вид; на фиг. 2-то же, вид сверху; на фиг. 3 - фиксатор, вид в иэомет" рии; на фиг. 4 - различные варианты .настройки валка.25Валок содержит несущий вал 1 с центральным вырезом и боковыми пазами, установленный в нем полудисковый...

Номер патента: 1124153

Опубликовано: 15.11.1984

Авторы: Евсеев, Попов, Студенцов, Юдин

МПК: F21S 8/10

Метки: оптическое, сигнальное

...которого перекрыто пилооб разными поглотителем и компенсатором, светопоглотитель и компенсатор имеют прямой несущий слой, при этом компенсатор выполнен из селективно пропускающего излучение материала. нен из селективно-пропускающего материала, что позволяет получать цветной световой сигнал. Светопоглотитель 4 и компенсатор 5 установленырабочими поверхностями навстречудруг другу с малым воздушннм промежутком и представляют собой оптическиеэлементы с прямым несущим слоем и го-ризонтальными канавками пилообразногопрофиля, нанесенными на рабочих по-,верхностях оптических элементов спостоянным шагом. Одна поверхностьпрофиля каждой канавки параллельнаплоскости горизонта и.имеет светопоглощающий слой, а другая выполнена наклонно к...

Номер патента: 1124104

Опубликовано: 15.11.1984

Автор: Евсеев

МПК: E04B 1/38

Метки: разъемное, соединение, строительных, трубчатых, элементов

...соединения являются повышенные трудозатраты на его монтаж за счет нЕ- обходимости установки в отверстия комплекта дополнительных соединительных деталей, состоящего из болта, конических втулок и навинчиваемой на болт гайки. Соединительные детали, не прикрепленные к соединяемым элементам, при эксплуатации легко теряются, загрязняются и не всегда используются повторно.Цель изобретения - облегчение мон О тажа.Укаэанная цель достигается тем, что разъемное соединение трубчатых строительных элементов, включающее имеющие сквозные отверстия концы 65 соединяемых элементов, один из которых заведен в полость другого и отверстие в нем выполнено конусным, и конусный фиксатор, пропущенный через отверстия соединяемых элементов со смещением...

Номер патента: 1122960

Опубликовано: 07.11.1984

Авторы: Апуховский, Евсеев, Платонов, През, Щербань

МПК: G01N 27/22

Метки: золе, котлоагрегатов, летучей, пылеугольных, углерода

...просто випадают на дно закрытоо емкостнага датчика, происходитсепарация золы,Когда же,как в изобретении,расходэолы выбран достаточной величины,т.-.,удовлетворяющей соотношению (1)в формуле изОбретения)р.частицы углерора получают дополнительную энергиюдля хаотического движения как от увеличения интенсивности колебаний виб-ратора, способствующего увеличениюрасхода , так и от возросшей поступательной скорости золы, перемешивающей эолу у неподвижных стенок емкостного датчикаНа распределение углерода в эолевлияет такие ее структура,вид упаков.ки ее частиц. упаковка частиц определяет плотность виброожиженной золы,Пока расход 4 золы недостаточен,структура. эолы неоднородна: содержитобласти платнейшей упаковки, перемешаннь 1 е с...

Номер патента: 1122926

Опубликовано: 07.11.1984

Авторы: Евсеев, Иванова, Кубышева, Лаврентьев, Муцмахер, Усанов, Щеглов

МПК: G01N 15/08

Метки: жиропроницаемости

...31. Второй выход блока управления подсоединен к источнику 32 стабилизированного напряжения, а третий выход блока 29 управления - к электронным часам 31. Выход источника 32 стабилизированного напряжения подключен к входу коллимированного источника 20 света (связи источника 32 стабилизированного напряжения с остальными блоками не показаны).Устройство работает следующим образом.На перфорированную поверхность камеры 1 укладывается образец 3, после чего поверх него с помощью за-, жимов 5 устанавливается измерительная камера 4. Фиксаторы 6, расположенные внутри камеры 4, закрепляют образец 3 относительно камеры 1. После этого камера 1 устанавливается таким образом, что патрубки 21 и 22 направлены вертикально вверх. Через патрубок 21 внутрь...

Номер патента: 1122836

Опубликовано: 07.11.1984

Авторы: Борзаковский, Евсеев, Соловьев, Старцев, Шабловский

МПК: E21F 5/00

Метки: парогазовой, пылеподавляющей, смеси

...в дополнительном трубопроводе.Иа фиг. 1 показана принцийиальная схема устройства для приготовления пыпеподавляющей смеси; на фиг, 2 - зависимости влагосодержания вых,лопных газов и запыленности воздуха.Устройство состоиг из барботаж ного бака 1 с патрубком 2 с отверстиями, соединенного с выхлопным коллектовомдвигателя внутреннего сго-; рания, расходного бака, трубопровода 4, соединяющего дно расходного. бака с дном барботажного, и дополнительного трубопровода 5 с встроенным в него терморегулятором 6, Средняя часть барботажного бака 1 соединека .трубопроводом 5 с дном расходного бака 3. Дно расходного бака 3 установлено на уровне средины барботажкого бака 1. К выхлопному отверстию 7 подсоединен трубопровод 8 для подачи пылеподавляющей...

Номер патента: 1121493

Опубликовано: 30.10.1984

Авторы: Бондаренко, Евсеев, Найденко, Соколов

МПК: F04B 43/06

Метки: насос, объемный

...с коэффициентом линейного расширения, большим коэффициента линейного расширения матефриала ограничителя.При этом расстояние между точками 55 крепления температурного компенсатора к корпусу и к ограничителю определяется по формуле где Чо - объем единичной дозы,Ю - диаметр заделки мембраны.в корпусе,- коэффициент объемного расширения перекачиваемойсреды.1 Юркоэффициенты линейногорасширения материалов соответственно корпуса, ограничителя и компенсатора.На чертеже представлен предлагаемый насосОбъемный насос содержит корпус 1,в котором с образованием приводной,и насосной камер 2 и 3 соответственно установлена эластичная мембрана4, взаимодействующая со стороны насосной камеры 3 с ограничителем5 хода, Насос имеет блок управления6,...

Номер патента: 1121457

Опубликовано: 30.10.1984

Авторы: Донсков, Евсеев, Миллер, Трофимов, Чеглаков, Черемнов

МПК: E21F 5/00

Метки: отработанных, пожаров, профилактики, столбах, щитовых, эндогенных

...большое количество свежего воздуха, а также произвести частичную обработку надщитовой подушки, так как вдоль этого целика, как правило, происходит зависание обрушенных пород и наблюдается высокая их воздухопроницаемость.Применение вспененных гелеобразующих составов имеет значительные преимущества перед порошковыми или жидкими антипирогенами, так как позволяет произвести объемную обработку и снизить расход компонентов. Преимуществами перед обычной пеной является высокая устойчивость (100 - 160 сут и более против 5 - 6 ч) и инертизация атмосферы выработанного пространства за счет выделения при гелеобразовании аммиака.30В качестве гелеобразующего состава используют состав, содержащий следующие компоненты, вес %:Жидкое стекло 2,0Сульфат...

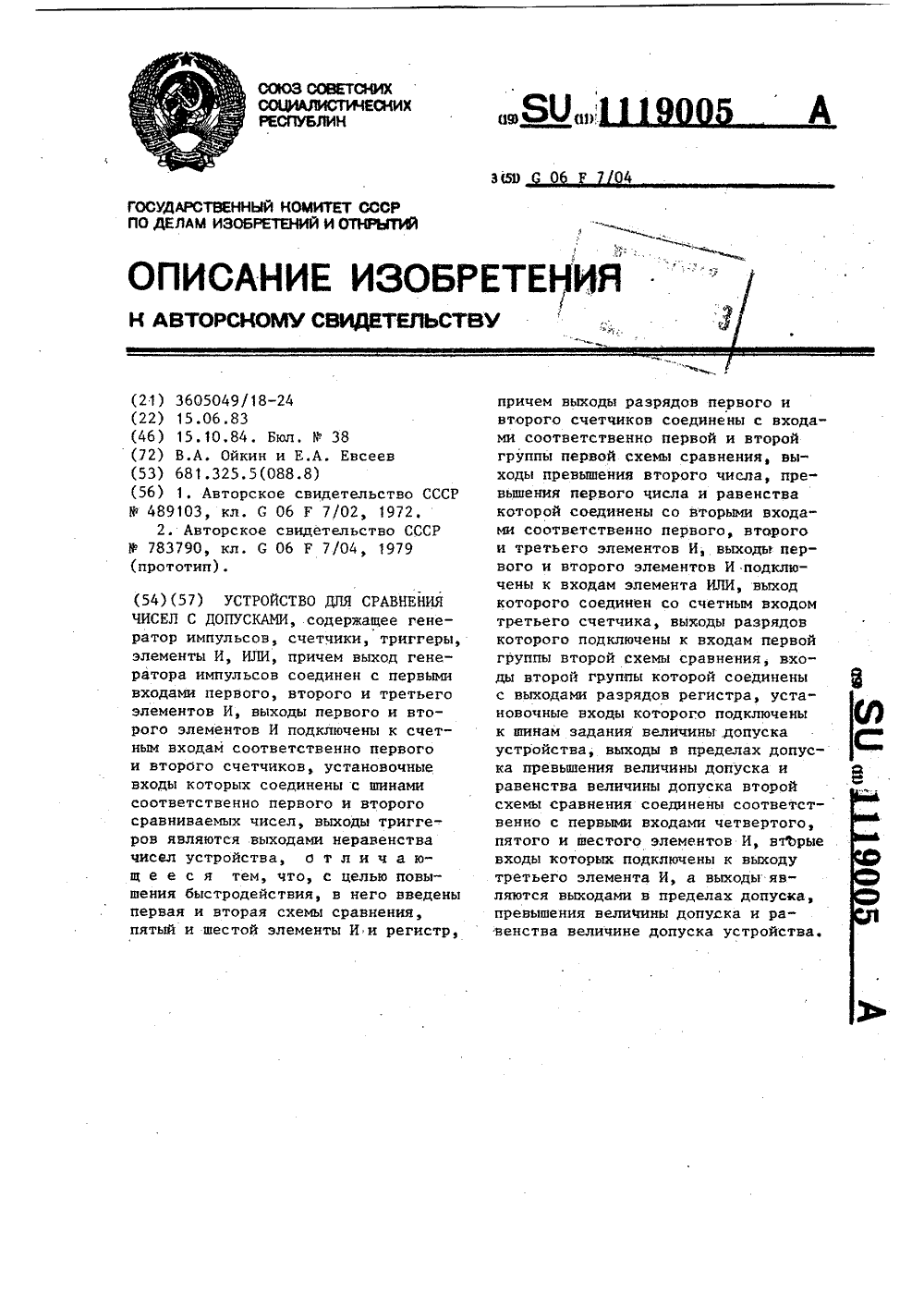

Номер патента: 1119005

Опубликовано: 15.10.1984

Авторы: Евсеев, Ойкин

МПК: G06F 7/04

Метки: допусками, сравнения, чисел

...к счетным входам соответственно первого и второго счетчиков, установочные входы которых соединены с шинами соответственно первого и второго сравниваемых чисел, выходы триггеров являются выходами неравенства чисел устройства, введены первая и вторая схемы сравнения, пятый и шестой элементы И и регистр, причем выходы разрядов первого и второго счетчиков соединены с входами соответственно первой и второй группы первой схемы сравнения, выходы превышения второго числа, превышения первого числа и равенства которой соединены со вторыми входами соответственно первого, второго и третьего элементов И, выходы первого и второго элементов И подключены к входам элемента ИЛИ, выход которого соединен со счетным входом третьего счетчика, выходы...

Номер патента: 1114440

Опубликовано: 23.09.1984

Авторы: Бабенков, Евсеев, Кандыба, Козма, Михеев, Стадничук

МПК: B01D 29/04

Метки: фильтр

...состоит из цилиндрического корпуса 1, днища 2 и рубашки 3 для обогрева. Между корПусом и днищем установлена фильтровальная перегородка 4, выполненная в виде полусферы, усеченной сферы или усеченного эллипсоида и установленная выпуклостью вверх. Над фильтровальной 50 перегородкой, параллельно установлено перемешивающее устройство, выполненное в виде перфорированной соответствующей фильтровальной перегородке тарелки 5, соединенной посредством 55 штока 6 с виброприводом 7, Свободное сечение перфорацией тарелки составляет 40-507,. На корпусе фильтра имеются патрубок 8 для подачи исходной суспензии и промывной воды,патрубок 9 для отвода осадка в видесуспензии, патрубок 10 для отводафильтрата, патрубки 11 и 12 для подачи и отвода...

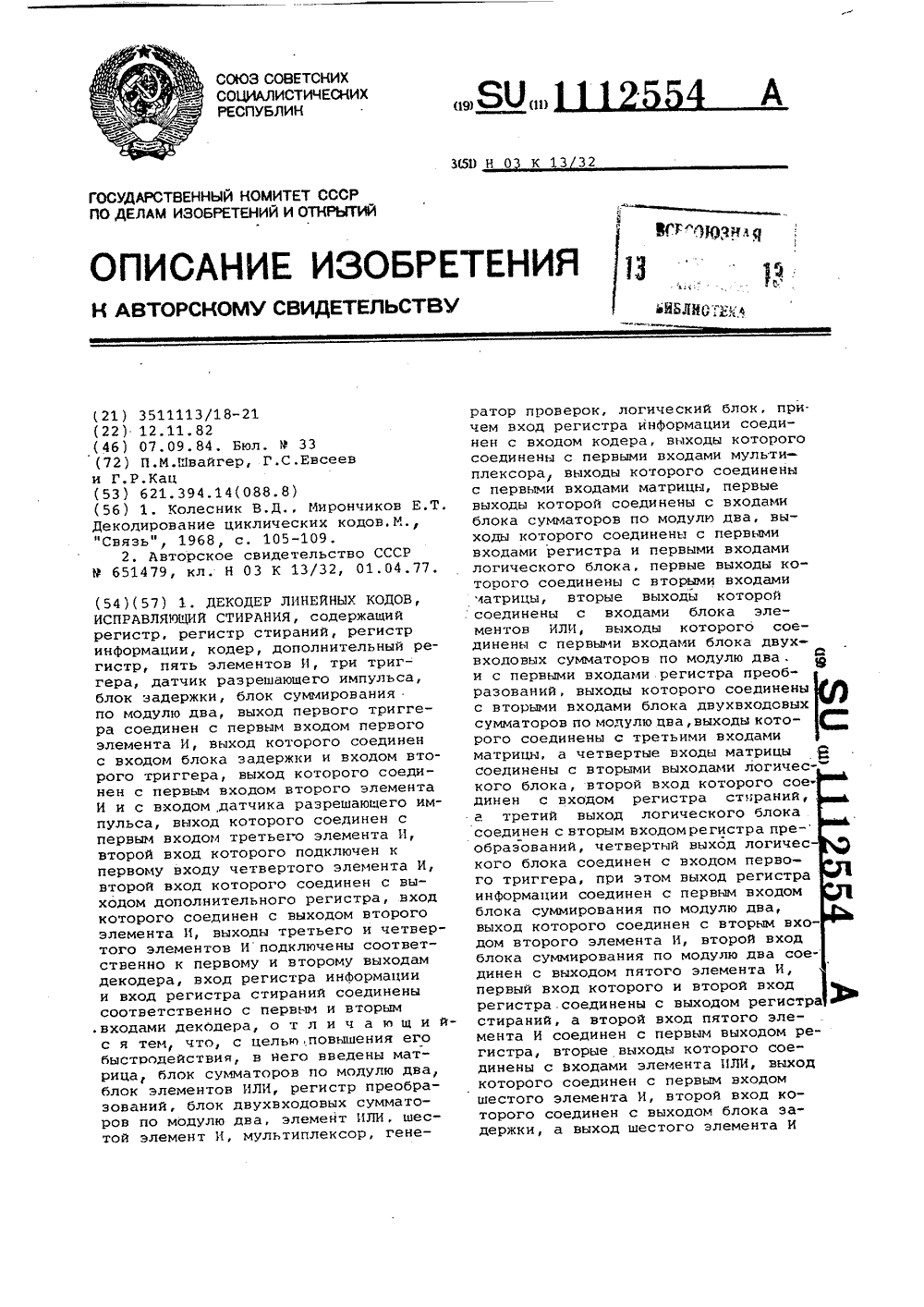

Номер патента: 1112554

Опубликовано: 07.09.1984

Авторы: Евсеев, Кац, Швайгер

МПК: H03M 13/13

Метки: декодер, исправляющий, кодов, линейных, стирания

...шестого элемента И соединен с входом третьего триггера, выход которого соединен с вторым входом четвертого элемента И, кроме того, выходы генератора проверок соединены с вторыми входами мультиплексора.Лри этом матрица состоит из ячеек, каждая иэ которых содержит первый и второй элементы И и триггер, выход которого соединен с первыми входами элементов И, вторые входы .первого и второго элементов И подключены соответственно к первым и вторым входам матрицы, а выходы элементов И - соответственно к первым и вторым выходам матрицы, при этом ,первый и второй входы триггера соединены соответственно с третьими и четвертыми входами матрицы.На фиг. 1 представлена блок-схема предлагаемого устройства; на фиг.2 - блок-схема ячейки матрицы, на фиг. 3...

Номер патента: 1112384

Опубликовано: 07.09.1984

Авторы: Баранецкий, Галюк, Евсеев, Козырский, Притака, Синьков

МПК: G07C 3/04

Метки: многоканальное, перерывов, электроснабжения

...И, К элементов ЗАПРЕТ, К формирователей импульсов регистрации, К элементов НЕ, с 2-го ио К-й блоки дифференцирования, с 2-го ио К-й датчики контроля, элемент ИЛИ и элемент протяжки ленты, причем элемент протяжки ленты соединен механически с вторым барабаном и со стержнем электромагнита времени, вход которого соединен с выходом элемента ИЛИ, входы которого соединены с выходами всех формирователей импульсов регистрации, входы которых со. единены с выходами введенных соответствующих элементов ИЛИ, первые входы которых непосредственно и вторые через элементы НЕ соединены с выхолами соответствукноих блоков дифференцирования, входы которых соединены с выходам и датчиков контроля и с первыми вхолами соответст. вующих элементов И и элементов...

Номер патента: 1112372

Опубликовано: 07.09.1984

Авторы: Гладков, Евсеев

МПК: G06G 7/14

Метки: импульсов, разностной, формирования, частоты

...соответственно к выходам второго и 15 третьего элементов И 8 и 9, второй и третий триггеры 10 и 11, четвертый, пятый и шестой элементы И 12-14, первый и второй инверторы 15 и 16, выходную шину 17. 20Второй выход первого формирователя 1 соединен с вторым входом четвертого элемента И 12, выход которого соединен с выходной шиной 17, выходом первого инвертора 15 и вторым входом 25 второго триггера 10, прямой и инверсный выходы которого подключены соответственно к первым входам пятого и шестого элементов И 13 и 14, вторые входы которых соединены соответствен-З 0 но с выходами первого и второго инверторов 15 и 16, а выходы - с первым и вторым входами третьего триггера 11. Вход первого триггера 5 соединен с выходом пятого элемента И 13,35...

Номер патента: 1108195

Опубликовано: 15.08.1984

Авторы: Александров, Арапов, Бубнов, Евсеев, Тедеев

МПК: E21B 43/28

Метки: выщелачивания, ископаемых, кучного, полезных

...выщелачивающим раствороми сбор продуктивных растворов, гидроизоляционный слой создают после отсыпки части рудной массы путем закачивания в нижнюю часть кучи тампонирующей смеси.При этом в качестве тампонируюшей смеси используют глинистый материал, предварительно обработанный сернокислым раствором сульфатных солей или содержащий хлориды калия и натрия.Кроме того, в нижнюю часть кучи производят отсыпку пустой породы однороднойкрупности.Тампонируюшую смесь закачивают через перфорированные трубы, которые предварительно размещают в нижней части кучи.С целью обеспечения аэрации рудноймассы при вышелачивании после закачкитампонируюшей смеси в перфорированныетрубы подают сжатый воздух до завершения затвердевания тампонирующей смеси. 20 25 30 35...

Номер патента: 1106909

Опубликовано: 07.08.1984

Авторы: Башев, Евсеев, Мащенко, Мясников, Попов, Яковченко

МПК: E21F 5/20

Метки: вентилятор-пылеподавитель

...воздуха.Цель изобретения - повьппение произ-,50водительности путем более полногоиспользования энергии воды и обеспечение регулирования влажности воздуха Эта цель достигается тем, чтовентилятор-пыпеподавитель, включаю.щий корпус, пустотелый вал, на ко"тором установлены крыльчатки и сег нерово колесо с соплами, сообщеннос полостью вала, и водоподводящийпатрубок, снабжен установленным навапу турбиной, неподвижным кожухоми стаканом с приводом, при этом турбина и одна из крыльчаток установлены с возможностью вращения вокругвала и жестко соединены между собой,а сегнерово колесо и турбина раз"мещены внутри кожуха и стакана,причем кожух снабжен водоотводящимпатрубком и выполнен с отверстиями,при этом стакан установлен с возможностью...

Номер патента: 1105659

Опубликовано: 30.07.1984

Авторы: Аксенова, Грачева, Евсеев, Калиниченко, Миллер, Хавова

МПК: E21F 5/00

Метки: пожаров, профилактики, состав, эндогенных

...ОДля получения пены может использоваться серийно выпускаемое оборудование: Установка локализации эндогенных пожаров УЛЭПи герметизаторыскважин. Для вспенивания состава можно применять сжатый воздух или .инертный газ (азот),После смешивания компонентов состав вспенивают и направляют по скважинам под напором 0,5 МПа в выработанное пространство, где пена заполняет пустоты и трещины и обволакиваеткуски угля, Через заданное содержанием компонентов время начинается процесс гелеобразования, в результатекоторого пена теряет подвижность,оболочки пузырьков становятся болеепрозрачными и резко возрастает воздухонепроницаемость пеногеля. В то жевремя процесс гелеобразования сопро- ЗОвождается выделением аммиака, которыйзаполняет пузырьки пены и...

Номер патента: 1103352

Опубликовано: 15.07.1984

Авторы: Гладков, Горбунов, Евсеев

МПК: H03K 3/64

Метки: импульсов, серий, формирования

...8, 9 соответственно, элементы И блока 13 по одному входу закрыты низким потенциалом выходов распределителя 2 импульсов, а по вторым входам закрыты низким потенциалом с выходов элементов И 18 соответственно блока 4 хранения программ. Элементы И 18 блока 4 хранения программ по одним входам закрыты низким потенциалом прямого триггера 17, а по вторым входам закрыты низким потенциалом прямых выходов триггеров 16 сдвига блока 4 хранения программ. Элемент И 6 закрыт низким потенциалом элемента ИЛИ 12. На выходе формирователя 14 низкий потенциал. Элементы И 24 и И 25 закрыты,по первым входам низким потенциалом, подаваемым на вход 28 с выхода формирователя 14.Блок 4 хранения программ, представленный на фиг. 2, работает следующим образом.При...

Номер патента: 1102981

Опубликовано: 15.07.1984

Авторы: Белавенцев, Донсков, Евсеев, Ковалевич, Малышев, Миллер, Скрицкий

МПК: E21F 5/00

Метки: выработанного, пожароопасности, пространства, снижения, эндогенной

...Кроме того, гель не стекает, перекрывает .пути фильтрации воздуха, повышая тем самым аэродинамическое 2 О сопротивление выработанного пространства.Предлагаемый способ может применяться при различных технологических схемах очистных работ с обрушением 75 кровли и различных способах и схемах проветривания выемочных участков.На чертеже представлена схема размещения согласно способу снижения эндогенной пожароопасности вырабо. танного пространства.П р и м е р. Угольный пласт мощностью 2,5 м и углом падения 10 отрабатывается длинными столбами . по простиранию с полным обрушением35 кровли с использованием прямоточной схемы проветривания. Свежую струю воздуха 1 подают в очистной забой 2 по конвейерному штреку 3 и выдают по...

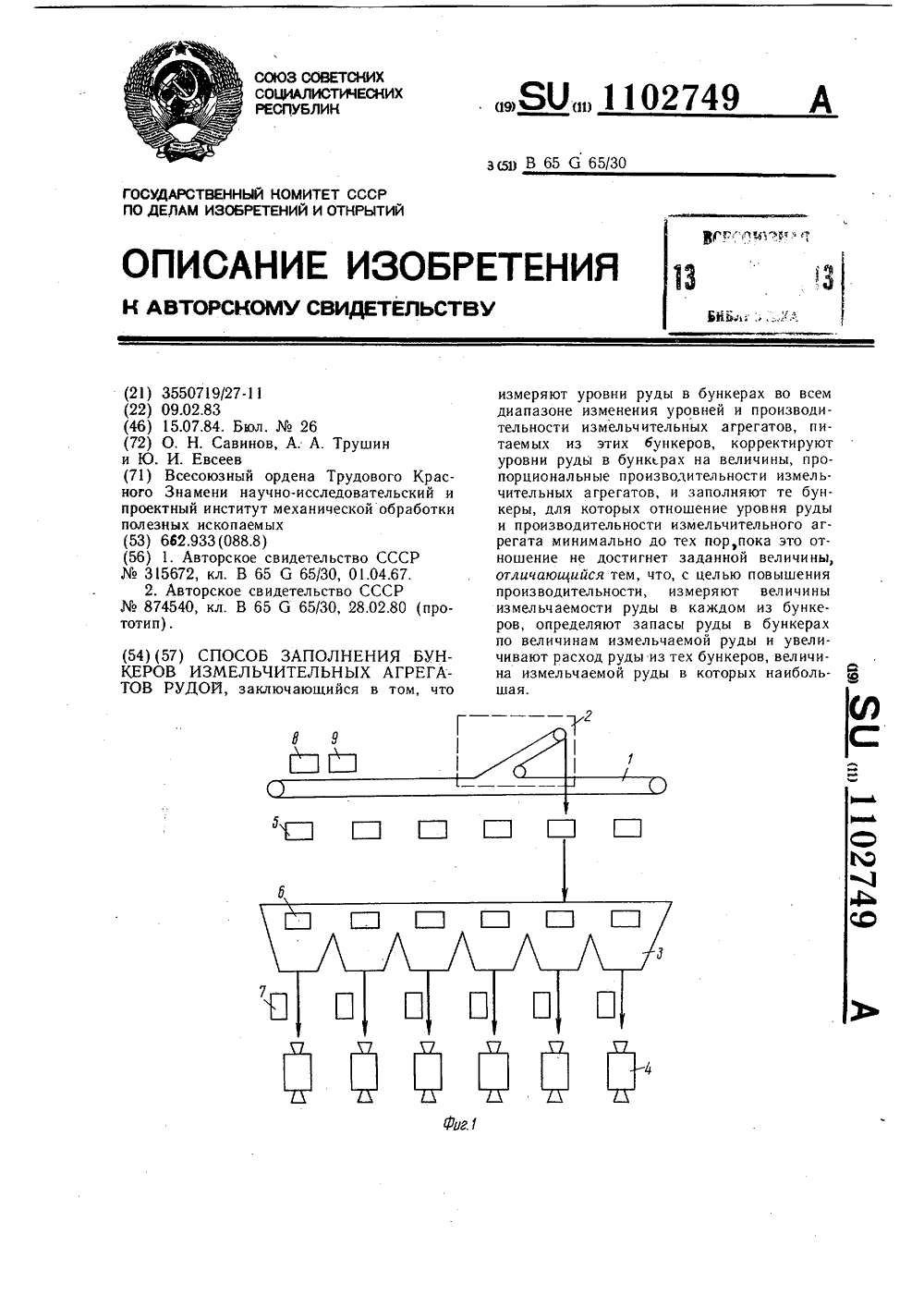

Номер патента: 1102749

Опубликовано: 15.07.1984

Авторы: Евсеев, Савинов, Трушин

МПК: B65G 65/30

Метки: агрегатов, бункеров, заполнения, измельчительных, рудой

...которых наибольшая,На фиг. 1 изображена технологическаясхема способа заполнения бункеров измельчительных агрегатов рудой; на фиг. 2 -функциональная блок-схема устройства,реализующего предлагаемый способ.Технологическая схема включает ленточный конвейер 1, загрузочную тележку 2,бункеры 3, измельчительные агрегаты 4, датчики 5 положения загрузочной тележки 2,датчики 6 уровня руды в бункерах 3, датчики7 производительности измельчительныхагрегатов,4 (расхода руды из бункеров 3),датчик 8 наличия руды на конвейере 1, датчик 9 расхода руды.Устройство содержит датчики 5 положения загрузочной тележки 2, датчики 6уровня руды в бункерах 3, датчики 7 расхода руды из бункеров 3 (производительности измельчительных агрегатов 4), датчик8...
