Евсеев

Номер патента: 1391776

Опубликовано: 30.04.1988

Авторы: Евсеев, Холмогорцев

МПК: B21D 39/06

Метки: соединения, стержня, фланцем

...действием силы Р. При перемещениив отверстии торец части 2 стержня деформирует контактные слои металлакольцевого выступа 5 фланца. Поддействием конуса деформируемый металлнадежно заполняет выточку 3 междунаправляющей и деформирующей частямистержня и плотно обжимает зубчатуючасть стержня. Одновременно деформируемые слои металла фланца плотно обжимают и направляющую часть 1 стержняВ результате стержень надежносоединяется с фланцем.П р и м е р. Сборная ось шестерни, состоящая иэ фланца и стержня,служит валом параэитной шестернимеханизма газораспределения в двигателе трактора Т, при этом фланецпредохраняет вал от выпадения и проворота. Фланец имеет ромбическую формуобщей толщиной 14 мм. Исходной заготовкой является алюминиевая...

Номер патента: 1390046

Опубликовано: 23.04.1988

Авторы: Диманис, Евсеев, Есаков, Кудрявцев, Шмелев

МПК: B29C 37/00, B29C 65/00

Метки: композиционного, трубы-оболочки

...обработку двух стыковоч ных отверстий 10 и 11, выдерживая расстояние А и В от торца до оси этих отверстий. Изготавливают концевые секции 12.Затем производят сверлильно-Фре зерную обработку концевых секций 12 осевой сверлильной, головкой 13 (фиг,З), получая контрольные отверстия 14, и радиальной головкой 15 обрабатывают осевые базовые пазы 16, находящиеся на одной оси с контрольным отверстием 14. После чего обраба" тывают отверстия 15 и 16 под штифтошпилечное соединение.После механической обработки про изводят сборку промежуточной 1 и краевых секций 12. Последние (фиг.4) размещают в промежуточной секции с базированием по цилиндрическим поверхностям 17 и 18 и торцам 19 и 20 45 и контрольным 14 и пазовым 16 отверстиям с помощью...

Номер патента: 1389748

Опубликовано: 23.04.1988

Авторы: Евсеев, Милявская, Шаповалов

МПК: A61B 3/00

Метки: взора, исследования, фиксации

...4 и ремней 8, При движении испытуемого головой измерительная пластина 250 и оправа 4 должны оставаться неподвижными относительно лица и головы испытуемого, Подвижные окна очковой оправы 4 с помощью регулировочных винтов 5-7 устанавливают так, чтобы зрачок исследуемого глаза находился в их центре. В пазы очковой оправы 4 перед исследуемым глазом устанавливают дополнительную пластину 3, а перед вторым - матовую заслонку. Центровка отверстий и установка необходимых расстояний достигается регулировкой очковой оправы 4 винтами 5-7В случае необходимости коррекции аметропии в оправу 4 вставляют корригирующие линзы.Перед началом исследований определяют горизонтальность и вертикаль- ность установки отверстий дополнительной пластины. Для этого...

Номер патента: 1386479

Опубликовано: 07.04.1988

Авторы: Ведяшкин, Водяков, Евсеев, Калер

МПК: B29C 35/02, B29C 45/02

Метки: многоместная, пресс-форма, резинотехнических

...8. Площади поперечных сечений литниковых каналов 4 выполнены разновели кими, причем литниковые каналы, расположенные на одной концентрической окружности, имеют одинаковое поперечное сечение. Площади поперечных сеченийлитниковых каналов по мере 30 удаления последних от центра матрицы к ее периферии уменьшаются.Пресс-форма работает следующим образом.35Пресс-форма в собранном виде устанавливается на нагревательные плиты вулканизационного пресса (не показан). От нагревательных плит пресс-форма прогревается, однако температура мат рицы и плит пресс-формы уменьшается от их центра к периферии за счет теплообмена с окружающей средой и неоднородности температурного поля нагревательных плит, Далее навески резино-,45 вой смеси, по объему большие,...

Номер патента: 1383508

Опубликовано: 23.03.1988

Авторы: Гладков, Евсеев, Плужников

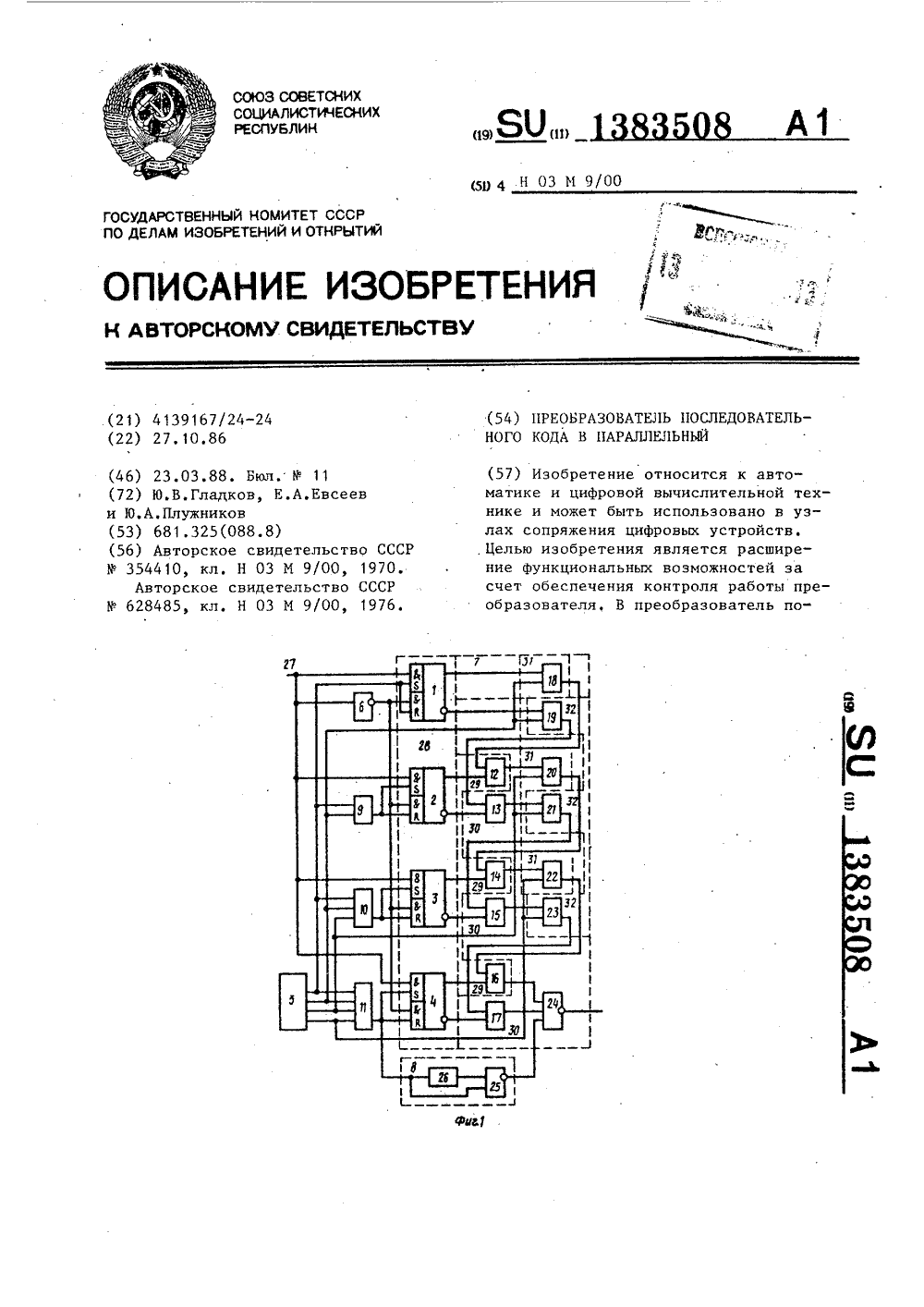

МПК: H03M 9/00

Метки: кода, параллельный, последовательного

...вход 27, завершен.25Выходной параллельный код зафиксирован на триггерах 1-4, преобразование, кода выполнено без нарушения работы устройства, поэтому сигнал неисправностина выходе устройства не был сформирован.Рассмотрим в качестве примера работу преобразователя с нарушениями при поступлении той же входной последова-тельности 1-0-1-0.35Входной информационный сигнал с входа 27 (фиг. За), принимающий на первом такте единичное значение, поступает на первые Б-входы триггеров 1-4. На первом выходе распределите-, ля 5 появляется сигнал (фиг. Зб), поступающий на вторые К- и Б-входы триггера 1 непосредственно и на вторые Я- и К-входы триггеров 2-4 через элементы ИЛИ 9-11.45Триггеры 1, 2 и 4 устанавливаются в единичное состояние (фиг. Зж,з.к),...

Номер патента: 1382773

Опубликовано: 23.03.1988

Авторы: Аникин, Герцкин, Евсеев, Цинцевич

МПК: B65G 13/00

Метки: рольганг

...установленными перед соответствующим отсекзтелем в направлении транспортирования груза стойками 17, при этом связь между отсекзтелями 15 и 16 выполнена в виле шарнирно соединенных между собой нижних тяг 18, каждая из которых шарнирно сос линенз с соответствуктщей стойкой 17 и отсекзтелями 15 и 16, а верхний конец кзжлой стойки 17 шарнирно спели пс н с соответствующим отсекзтелемпосредством верхней тяги 19. При этом стойки 17 верхней и нижней тяг и отсека- тели 15 и 16 образуют параллелограммы. Каждый от екатель выполнен с роликом 20, установленным нз его верхнем конце. Один из отсекатлей 16 установлен с возможностью пс рсстзновки вдоль верхних 9 и нижних 18 тяг, нз которых выполнены установочные отверстия 21 и 22, Отсекатели снабжены...

Номер патента: 1381373

Опубликовано: 15.03.1988

Авторы: Белавкина, Бихно, Гул, Евсеев, Корнева, Пархоменко-Черняева, Снежко, Трухтенкова, Щеглов, Щербаков

МПК: G01N 17/00

Метки: оценки, пленочных, полимерных, стойкости, химической

...замкнуты, то на выходе формирователей 32, 35 и 37 логического уровня сигналы в момент 1 соответствуют 1, соответственно, на выходах дифференцирующих цепочек 33, 36 и 38 сигналы в момент 1 равны по уровню 40 1. Сигнал с первого выхода блока 39управления, равный 0, поступает на первые входы счетчиков 41 - 43, подготавливая их к работе, на первый вход сигнализатора 44, подготавливая его к работе, и на дифференцирующую цепочку 40, что приво дит к появлению на выходе дифференцирующей цепочки 40 короткого импульса в момент 1, что, в свою очередь, приводит к появлению в момент 1 импульса той же длительности на выходе элемента И 34, Появление этого импульса приводит к тому,что в момент 1 на первом выходе Р-триггера 45 сигнал с 1 падает...

Номер патента: 1379020

Опубликовано: 07.03.1988

Авторы: Евсеев, Портнягин, Пышминцев

МПК: B23C 5/08

Метки: арматуры, фибровой, фреза, элементов

...Каждая группа имеет первый нож 2 и последующие ножи 3 и 4,Режущая кромка 5 каждого последующего ножа выполнена симметрично длиннее на величину 2/ и расположена набольшем диаметре, чем кромка предыдущего ножа, т. е. кк зК,. 25Цаг между двумя предыдущими соседниминожами, определяемый центральным углом ц, выполнен меньше, чем шаг между двумя последующими, но больше, чемшаг между последним и первым ножом 30соседних групп, т.е. у, сМПри фрезеровании стального блокапроисходит врезание первым ножом груп.пы с самой короткой режущей кромкой,образуется элемент 6, имеющий формуполоски с заостренным ребром, но назаготовке образуется борозда, далееврезается следующий нож с большейрежущей кромкой и отделяет элемент7 имеющий на концах анкерные...

Номер патента: 1371818

Опубликовано: 07.02.1988

Авторы: Балашев, Евсеев, Кузьмин, Панов

МПК: B23H 3/02, B23H 7/16, B23H 9/06 ...

Метки: маркирования, электрохимического

...1,0 - 10 мс, в течение которого происходит запрет прохождения разрешающего сигнала от блока 13 выдержки времени маркирования через логический элемент 14 на управляющие входы силовых ключей 2. Указанный диапазон длительности импульса выбран из следующих соображений. При маркировании легко пассивируюшихся материалов, таких как тита- новые сплавы, длительность процесса маркирования не превышает 1,0 мс. Перегрузка или короткое замыкание может произойти только в начальный момент, так как в дальнейшем плотность тока быстро падает из-за увеличения сопротивления анодной оксидной пленки и увеличения сопротивления электролита из-за газонаполнения. Если длительность импульса блока 7 задержки будет меньше 1,0 мс, то в течение времени...

Номер патента: 1368176

Опубликовано: 23.01.1988

Авторы: Дынин, Евсеев, Жуйков, Матвеев

МПК: B28B 1/52

Метки: линия, поточная, теплоизоляционных

...на сетку 7 конвейера 4. Для получения определенной ширины материала предусмотрены формовочные рейки (не показаны), которые не дают разливаться по сторонам пеномасс. Они закреплены с некоторым зазором над сеткой 7 вдоль конвейерасушки. Стеклоткань 6 нагружена на формовочные рейки таким образом, что при разливе пеномасса прижимает ее к вертикальным сторонам формовочных реек. При движении сетки конвейера вместе с ней движется стеклоткань с пеномассой, проскальзывая вдоль формовочных реек. При этом происходит сушка пеномассы в камерах конвейера сушки, причем стеклоткань прилипает к высушенной пеномассе снизу и к боковым поверхноПосле конвейера сушки 4 материал со стеклотканью перемещается на конвейер 8 обжига, где происходит выгорание...

Номер патента: 1364255

Опубликовано: 07.01.1988

Авторы: Вторый, Евсеев, Мороз, Хазанов, Храпалов

МПК: A01K 5/00

Метки: кормораздатчик

...лопаток 11, расположенных по винтовой линии. Рыхлители выполнены в виде штифтов 12, которые закреплены по винтовой линии. В бункере 2 расположен цепочно-планчатый транспортер 13, а под выгрузным окном 4 - дозатор 14, Выдвижная секция 7 перемещается внутри основной секции 6 на роликах 15 под воздействием средства 9 возвратно-поступательного ее перемещения, выполненного в виде гидроцилиндра. Полый вал 8 установлен с возможностью продольного перемещения на приводном валу 16, закрепленном в основной секции 6, причем поперечное сечение внутреннего диаметра полого вала 8 и приводного вала 16 представляет квадрат. На приводном валу 16 установлена звездочка 17, связанная посредством цепной передачи 18 и звездочек 19 и 20 и редуктора 21 с валом...

Номер патента: 1360912

Опубликовано: 23.12.1987

Авторы: Дорофеев, Евсеев, Костарев

МПК: B23B 29/034

Метки: подрезки, расточки, торца

...от поворота с помощью сухаря 26 и паза, вы. - полненного в полом поршне 24, Полый поршень 24 связан через подшипники с полой тягой 20, которая имеет возможность поворота относительно полого поршня 24 вокруг их общей оси, Ход поршня 24 регулируется с помощью реэьбовых стержней 27, На силовом столе 28 установлена шпиндельная бабка 29 с полым шпинделем 1, соединенным через ременную передачу 30 с приводом главного движения 31. В полости шпинделя 1 коаксиально с ним установлена полая тяга 20 привода перемещения подреэного резца 16, содержащая шток 3 привода перемещения расточного резца.В исходном положении устройство вместе с силовым столом 28 отведено от обрабатываемой детали 32. Поршень 24 с полой тягой 20 смещен вправо, Ползуны...

Номер патента: 1359789

Опубликовано: 15.12.1987

Автор: Евсеев

МПК: G01R 11/56, G07C 3/04

Метки: перерывов, электроснабжения

...переключают диск младшего разряда (разряд минут) блока 1. Электромагнит 3 кинематически соединен своим штоком 16 с диском младшего разряда 35через скобу 15и храповое колесо 17. Таким образом, блок 1 непрерывно показывает текущее время (минуты, часы, число месяца и номер месяца).При появлении напряжения хотя бына одном из контролируемых объектов на выходе соответствующего датчика устанавливается "1". В этом случае значения двоичных чисел, поступающих на блок 13 не равны и на его выходе устанавливается "1". Элемент И 10 при этом открывается, через него импульсы частотой 10 Гц с второго выхода генератора 8 импульсов поступают на усилитель 71, с выхода которого импульсы через электромагнит 3 и механизм 2, перевода переводят с приходом...

Номер патента: 1359784

Опубликовано: 15.12.1987

Авторы: Алыпов, Гвоздев, Евсеев, Фатиков

МПК: G06F 17/18

Метки: моментов, начальных, одномерных

...уравнении регрессииспользонались выражения вида40начальных моментов, соответствующих нопределение фактических оценок начальных моментов, соответствующих исходной выборке, т,е, масштабирование оценок " и )" на фактичес 3 4кий интервал возможных значений случайной величины; Устройство работает следующим образом.Реализации исследуемого случайного процесса Х поступают на вход блока 1. По окончании работы блока 1 на его управляющем выходе появляется импульс, запускающий синхронизатор 10. По тактовому импульсу с первого выхода синхронизатора 10 на выходе блока 2 формируется величина средне- квадратического отклонения г поступающая на в делителя 3, блока 4 возведения в третью степень и блока 5 возведения в четвертую степень. По тактовому...

Номер патента: 1356134

Опубликовано: 30.11.1987

Авторы: Евсеев, Иванов, Сазонов

МПК: H02K 29/14

Метки: автономная, вентильным, электродвигателем, электрооборудования

...времени в межкоммутационный период к двум фазам генератора 1 подключены две фазы ЭМП 2 с двумя последовательно соединенными парами секций первой 9.1 и второй 9.2 дополнительных электрических машин и с двумя последовательно соединенными парами секций третьей 9,3 и четвертой 9.4 дополнительных электрических машин. При включении секций обмотбк дополнительных машин со стороны входных зажимов ПЧНС 3 (фиг,2,4,6) их переклю 135613420 чение происходит с частотой переключения входных групп вентилей ПЧНС 3, а при включении со стороны выходных зажимов ПЧНС 3 (фиг.3,5,7) с частотой переключения выходных групп вентилей ПЧНС 3. Регулирование суммарного напряжения первой 9,1 и второй 9.2 дополнительных электрических машин по фазе и амплитуде 10...

Номер патента: 1355988

Опубликовано: 30.11.1987

Автор: Евсеев

МПК: G01R 11/56, G07C 3/04

Метки: перерывов, электроснабжения

...триггера 14 через элемент ИЛИ 19 открывает элемент И 3. Очередной минутный импульс устанавливает триггеры 13, 16 (через открытый элементИ 3) в единичное состояние, при этомна элементы И 2, 4-6 подается отпирающий потенциал, Кроме того, сигналс единичного выхода триггера 16 устанавливает триггер 14 в нулевое состояние. Дальнейшая работа устройствааналогична работе при отключении, только время включения записывается в ППЗУ по новому начальному адресу.Интервалы между включениями и отключениями менее 1 мин не записываются в ППЗУ, для этого датчик 9снабжается схемой задержки (например,интегрирующей КС-цепью). При этом сигнал на выходе датчика 9 изменяется только при интервалах более 1 мин. Если требуется уменьшить фиксируемые минимальные...

Номер патента: 1354058

Опубликовано: 23.11.1987

Авторы: Вялых, Гарбуз, Евсеев, Краснощеков, Окунев, Степин

МПК: G01N 1/04, G01N 1/10

Метки: образцов, отбора, пород, прочных

...устройством днаводоема могут иметь место две ситуации: внедрение грунтовой трубки 16в рыхлые донные осадки с ее заполнением или удар коронкой 22 о прочные донные породы с резким нарастанием ускорений,В первом случае датчик 24 ускорений командно-временного устройства4 резкого нарастания ускорений нефиксирует и сигнала на блок 26 формирователя импульсов не выдает. Приэтом сигнал на пиротехническое средство 13 разрушения поступает от таймера 27 по укаэанному способу, После срабатывания пиротехническогосредства 13 разрушения эластичнаяемкость 7 разрушается и газовьделяющий реагент 8 вступает в реакциюс водой, выделяя газ, заполняющийлегкую оболочку 6 поплавкового модуля 5, что приводит к выдергиваниюгрунтовой трубки 16 с пробой,...

Номер патента: 1353885

Опубликовано: 23.11.1987

Авторы: Евсеев, Иванов, Якимчук

МПК: E21B 10/46

Метки: вставка, породоразрушающая

...Р и при этом возникает изгибающий момент М, под действием которого в цилиндрической части появляются напряжения, по направлению совпадающие с контактными напряжениями упругой деформации. На фиг. 3 представлены результаты расчета относительных контактных напряжений по длине цилиндрической части вставки, выполненные с использованием методаконечных элементов. 20 25 30 35 40 45 55 Напряжения, создаваемые запрессовыванием вставки в тело шарошки (кривая 1), по длине цилиндрической части меняются несущественно - отмечается концентрация напряжений у ее краев. Они в несколько раз меньше относительных контактных напряжений, возникающих от силового взаимодействия с породой (кривая 2).Суммарные контактные напряжения (кривая 3) характеризуются...

Номер патента: 1353876

Опубликовано: 23.11.1987

Авторы: Евсеев, Портнягин, Пышминцев

МПК: E04C 5/07

Метки: арматурный, армирования, дисперсного, элемент

...предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к производству железобетонных конструкций и может быть использовано для их дисперсного армирования.Цель изобретения - улучшение сцепления арматурного элемента с бетоном и повышение несущей способности армированных изделий. На чертеже изображен арматурный элемент, общий вид.Арматурный элемент представляет собой стальную полоску 1 с серповидным поперечным сечением и с рифлениями 2 на поверхности. На конце полоски со стороны ее вогнутости образовано анкерное утолщение 3, форма поперечного сечения которого аналогична форме поперечного сечения полоски, при этом толщина утолщения вдвое превышает толщину элемента. Арматурный элемент изготавливают путем фрезерования...

Номер патента: 1350477

Опубликовано: 07.11.1987

Авторы: Быховский, Евсеев

МПК: G01B 7/06

Метки: накладной, неэлектропроводящих, покрытий, толщины, электромагнитный

...измерить. Измерительная катушка 2 включена последовательно и встречно с измерительной катушкой 5, Измерительная катушка 3 включена последовательно и встречно с измерительной катушкой 4. Измерительные катушки 2 - 5 расположены соосно катушке 1. Измерительная катушка 2 одинакова по размерам с измерительной катушкой 4, а измерительная катушка 3 одинакова по размерам с измерительной катушкой 5. Измерительные катушки 2 и 4, 3 и 5 расположены симметрично относительно плоскости генераторной катушки 1. Измерительные катушки 2 и 3 лежат в одной плоскости, параллельной плоскости генераторной катушки 1 и рабочей поверхности преобразователя. Вспомогательные катушки 6, 7 плоские, прямоугольной формы, одинаковые по размерам и расположены взаимно...

Номер патента: 1350369

Опубликовано: 07.11.1987

Авторы: Евсеев, Миллер, Трубицын

МПК: E21F 5/02

Метки: подавления, пыли

...аммония). Второй участок включает зону гелеобразования, где наблюдается максимальный эффект связывания пыли за счет образования мицелл и подсоса воздуха извне, Третий участок включает зону выпадения частиц геля, где связывание пыли происходит за счет суммарного отрицательного заряда частиц геля, При этом достоинством является высокая вязкость частиц геля и способность удерживать влагу, что исключает возможность испарения и освобождения захваченных пылевых частиц, а также позволяет использовать для пылеподавления тонкодисперсные капли раствора.Формула изобретения1. Способ подавления пыли, включающий орошение пылевоздушного потока диспергированной жидкостью и осаждение пылевых частиц, о т л и ч аю щ и й с я тем, что, с целью повышения...

Номер патента: 1345341

Опубликовано: 15.10.1987

Авторы: Евсеев, Ойкин, Плужников

МПК: H03K 23/00

Метки: пересчетное

...передний Фронт импульса натретьем выходе формирователя 5. Через времяотносительно сигЗаАнала на входе элемента 15 задержкисигнал с его выхода через элементЗ 0 НЕ 18 поступает на второй вход элемента И 20 и на первый вход элемента И 21, которые закрываются, формируя задний фронт импульсов соответственно на втором и третьем выходаха35 Формирователя 5,Таким образом, с поступлениемимпульса на вход Формирователя 5 наего первом и втором выходах формируются импульсы длительностьюб40 Импульс на втором выходе отстаетот импульса на первом выходе на время ". ад , На третьем выходе фор 1мирователя 5 также формируется импульс, который начинается после окон 45 чания импульса на первом выходе через времяи заканчиваетсяаодновременно с импульсом на...

Номер патента: 1345328

Опубликовано: 15.10.1987

Авторы: Евсеев, Овсянников, Ойкин, Чередниченко

МПК: H03K 5/153

Метки: импульсов, синхронизации

...(фиг.2 м) и через элемент 10 и формирователь 1 на вход первого разряда (информационный) регистра 14. Импульсы генератора 13 (фиг,2 б), поступающие на тактовый вход регистра 14, начнут продвигать записанный импульс в регистре 4. По мере продвижения импульс с выходов регистра 14 (фиг.2 в, г, д, е) устанавливает в единичное, а затем в нулевое состояния триггеры Э и 1 (фиг.2 ж, и). Кроме того, при поступлении импульса на второй выход регистра 14 (фиг.2 д) установится в единичное состояние триггер 1 (фиг,2 к). Импульс с первого выхода регистра 14 (фиг.2 е) поступит на шину 15 и через элемент 9, элемент 10 и формирователь 11 - на информационный вход регистра 14. Импульс синхронизации, поступивший с допустимой рассинхронизацией по отношению к...

Номер патента: 1345173

Опубликовано: 15.10.1987

Авторы: Евсеев, Еременко, Ойкин, Сорокин

МПК: G05B 23/02

Метки: временных, движения, контактов, параметров, переключателей, электромагнитных

...контак- счетчик 28 заполняется через элемент та 42 сформируется импульс дифферен- И 20, открытый по третьему входу поцирующим элементом 7 и сработает по О тенциалом с выхода элемента НЕ 32. роговый элемент 24 (фиг.2 м). В слу- При этом измерении на вход элемента чае дребезга (фиг.2 в) сигнал посту- индикации 37 поступает низкий потенпает на элемент НЕ 31 и сформулиро- циал, выключение этого элемента 25 ванный импульс дифференцирующего индикации свидетельствует о том, что элемента 9 приводит к срабатыванию 1 б идет измерение времени выключения и порогового элемента 22 (фиг.2 м). С допусковый контроль времени дребезга выхода указанных пороговых элементов контактов.22 и 24 через элемент ИЛИ 26 (фиг.2 п) Перед началом следующего...

Номер патента: 1344735

Опубликовано: 15.10.1987

Авторы: Бахтин, Бубнов, Евсеев, Маслов, Меньшиков, Павлов, Радченко, Сметанин, Щапов

МПК: C01B 33/02

Метки: кремния

...восстановительную плавку в руднотермической печи, газоочистку, отличающийся тем, что, с целью повышения выхода кремния и снижения энергозатрат, со стадии газоочистки отбирают пыль фракции - 8+0,04 мм, смешивают со связующим, брикетируют и подают на стадию смешения в количестве 3 - 14 от масы шихты. Содержание компонентов, мас,7., в шихте 5 6(прототип) Кремнеземсодержащеесырье, кварцит 39 42 39 40 43 Восстановитель в томчисле; 48 50 древесный уголь 30 нефтяной кокс 10 16 каменный уголь 33 34 33 34,0 27 древесная щепа Крупнодесперсная пыльгазоочистки в виде бри 14 13 10 кетов Изобретение относится к металлургии, в частности к производству кремния и его сплавам. Цель изобретения - повышение выходакремния и снижение энергозатрат....

Номер патента: 1339439

Опубликовано: 23.09.1987

Авторы: Алферов, Бродский, Виксман, Евсеев, Морозов, Паламарь, Черневский

МПК: B24B 1/00, G01N 3/56

Метки: износостойкой, поверхности

...реализации способа при давлении ня ябраэивный инструмент, равном 16 кг/см, и пятне контакта с длиной Л, равной 10 мм, и шириной В, равной О мм.Для черцовоц и чистовой доводок дорожек качелия подшипников на основании экспериментальных данных рекомендуется шлифшкуркя с шириной абразивных учясков я - О, 5 3,0 мм, шя 1 ом 9439 2абразивных участков С=1,0-5,0 мм,коэффициентом нанесения К = 05 -0,8, где К - коэффициент нанесенияшлцфмятерияля, представляющий отцо)шение площади, покрытой абразивом,к рабочей плошади инструмента.Предлагаемый способ может бытьосуществлен со следующими режимами: 10 Частота вращениякольца 2000-4000 об/минЧастота двойныхкачаний 400-900 сРадиальное дяв 15 ление 12 - 24 кг/смВремя обработки 8 - 10 сСОЖ масло И 12 + 3 -...

Номер патента: 1338076

Опубликовано: 15.09.1987

Авторы: Абрамович, Евсеев, Ефимов, Крук, Лернер, Осипов

МПК: G06F 11/00, H03M 13/13, H03M 13/47 ...

Метки: кодов, линейных, необнаруживаемых, ошибок

...как непосредственно, так и через сумматоры 2,1, 22, 2.3 и 2.4 по модулю два, в результате чего в регистре 2.5 кодового слова формируются символы кодового слова;тактовые импульсы через открытый управляющий ключевой элемент 9 поступают в качестве сигналов сдвига на вход регистра 2.5 кодового слова, содержимое ячеек которого последовательно поступает на вход счетчика 3 кратности ошибок, причем если в первой ячейке регистра 2,5 кодового слова записана единица, то после сдвига в регистре 2.5 к содержимому счетчика 3 кратности ошибок добавляется единица. В результате после и сдвигов (и - длина кода) в регистре 2.5 кодового слова в счетчике 3 кратности ошибок записано число, равное количеству единиц в кодовом слове;после поступления на вход...

Номер патента: 1338034

Опубликовано: 15.09.1987

Авторы: Гладков, Евсеев, Овсянников, Ойкин

МПК: H03K 5/19

Метки: импульсных, последовательностей

...блоке 3 управления вход 58 соединен с первыми входами элементов И 51-53. Вход 59 подключен к счетному входу триггера 47, прямой выход которого соединен с вторым входом элемента И 51, с первым входом триггера 48 и с выходом 69 блока. Инверсный выход триггера 47 соединен с вторым входом элемента И 52, с первым входом элемента И 54 и с выходом 70 блока. Второй вход элемента И 53 соединен с выходом элемента И 51 и с выходом 65 блока. Выход элемента И 52 соединен с выходами 66 и 67 блока, выход элемента И 53 соединен с выходом 68 блока. Третьи входы элементов И 51-53 объединены и подключены к входу 63 блока. Четвертые входы элементов И 52 и 53 объединены и подключены к прямому выходу триггера 49, инверсный выход которого соединен с первым...

Номер патента: 1337827

Опубликовано: 15.09.1987

Авторы: Абанькин, Евсеев, Нидэмский

МПК: G01R 27/26

Метки: двухканальный, диэльспектрометр

...1, а выход - с входом фазовращателя 5 и неинвертирующимвходом операционного усилителя 3.Вход первого канала измерения, включающего последоватец)ьцо соединенныекомпаратор 6, формир атель 8 импульсов, синхронный детектор 10, буферный усилитель 12, потенциометр 14,соединен с выходом фазовращателя,вход второго канала измерения, включающего последовательно соединенныекомпаратор 7, формирователь 9 импульсов, синхронный детектор 11, буферныйусилитель 13, потенциометр 15, соединен с выходом повторителя 2, инвертирующий вход операционного усилителя 3 через образцовый конденсатор 16соединен со своим выходом, а черезизмерительную ячейку 4 - с общей шиной, выход операционного усилителя 3соединен с сигнальными входами фазовых детекторов 10 и...

Номер патента: 1337734

Опубликовано: 15.09.1987

Авторы: Евсеев, Кирюшин, Ревякин, Чупин

МПК: G01N 15/14

Метки: дисперсных, параметров, потоков, регистрации, структурных

...4 блок 6формирует прямоугольные импульсы равной амплитуды, длительности которыхсоответствуют длительностям световыхимпульсов от неоднородностей дисперсного потока (фиг. 5), На выходе интегратора 7 формируются изображенныйна диаграмме фиг. 6 огибающий сигнал,который поступает на вход блока 8измерения длительностей. Цифровыеданные о длительностях временныхинтервалов, соответствующих перемещению вблизи торцов световодов 2 и 3участков среды в жидкой и газовыхфазах, передаются для последующегостатистического анализа в микропроцессор 9.Блок 6 формирования измерительныхимпульсов работает следующим образом.Усиленный сигнал фотоприемника 1,поступающий на вход блока 6, преобразуется блоками 10 и 11, на выходе которых формируются сигналы...
