Сигнализатор уровней сыпучих материалов

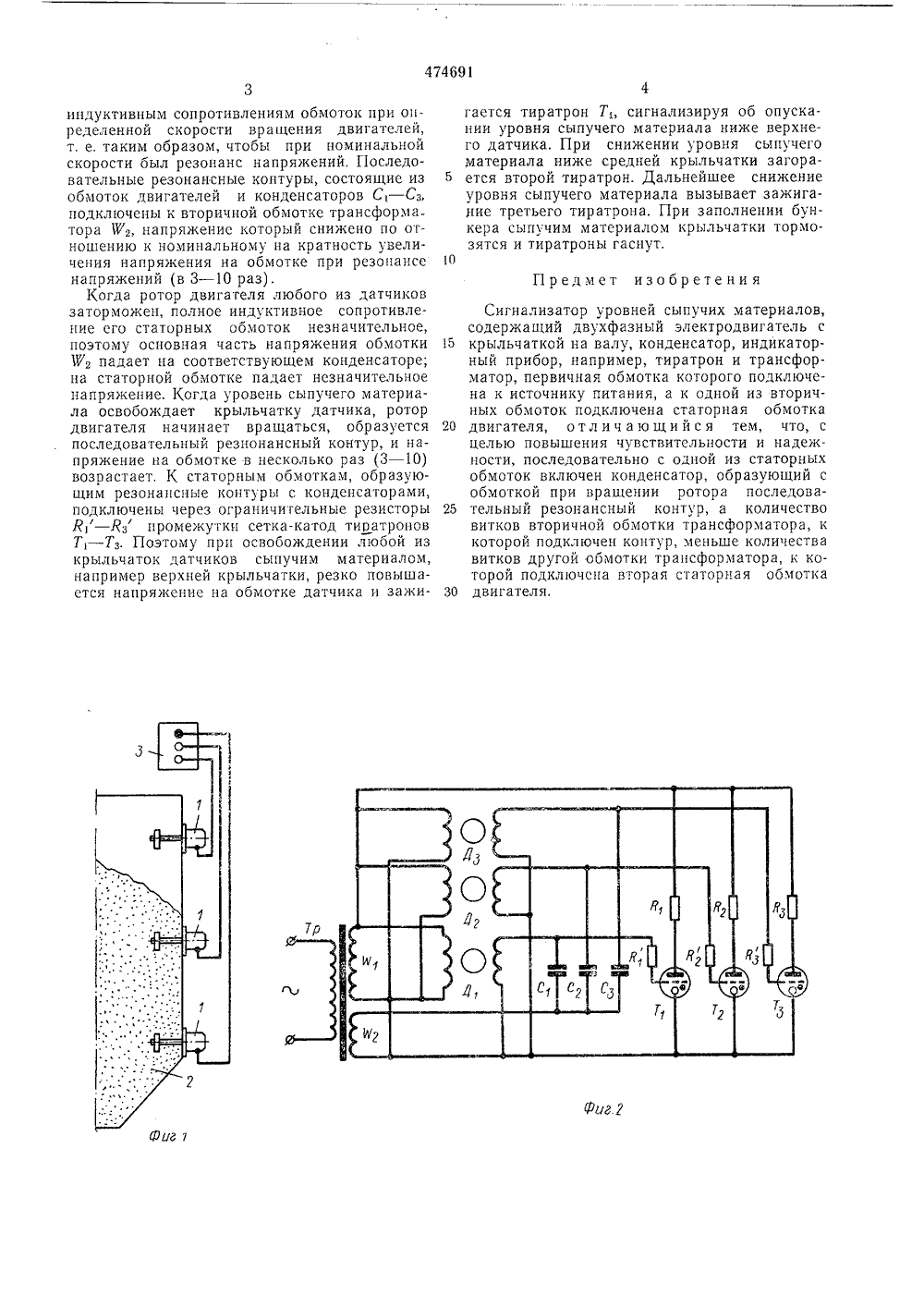

ОПИСАНИЕ (ц 1 47469ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Советских Социалистических Республик1) Дополнительное к авт. свид-ву2) Заявлсцо 27.12.72 21) 1870199/18-1 1 23 0 51) М. К,ием заявкис присоедин (23) Приоритет Опубликовано 25 Дата опубликова осударственный комитет света Мииистров СССР ло делам иаобретеиийи открытий(71) Заявител УРОВНЕЙ СЫПУЧИХ МАТЕРИАЛО СИГНАЛ ИЗ Изобретецие относит контроля уровня сыпуч найти применение в ст ности, сельском хозяйс народного хозяйства.Известен сигнализат териалов, содержащий двигатель с тормозной статорные обмотки кот матор подключены к ко ству,ся к устроиствам для их материалов и может роительной промышлентве и других отраслях ор уровня сыпучих маасинхронный электрокрыльчаткой на валу, орого через трансформмутирующему устройИзвестное устроиство характеризуется невысокой чувствительностью и надежностью, обусловленными тем, что напряжение на выходе меняется незначительно при заторможенном и вращающемся роторе, кроме того, при заторможенном роторе обмотки перегреваются.Цель изобретения - повышение чувствительности и надежности.Для этого в предлагаемом устройстве последовательно с одной из статорных обмоток двигателя включен конденсатор, образующий с обмоткой при вращении ротора последовательный резонансный контур двигателя, а количество витков вторичной обмотки трансформатора, к которой подключен контур, меньше количества витков другой обмотки трансформатора, к которой подключены вторая статорная обмотка двигателя. На фиг. 1 показано размещение сигнализатора в объекте контроля; на фиг. 2 - его при 1ципиальцая электрическая схема,Сигнализатор содержит асинхронные исполнительные микродвигатели с встроенными вцих редукторами 1 (например, типа Д, РД,и т, и, ), на выходных валах которых установлены крыльчатки, закрепленные на станкебункера 2, и блок управления 3.1 О Принципиальная электрическая схема позиционного спгналнзатора показана в случае контроля трех уровней сыпучих материалов, хотяих количество может быть неограничено увеличено, и включает в себя понижающий транс 5 форматор Тр, асинхронные двухфазные редукторные двигатели Д, - Д конденсаторы С, -Са и тиратроны Т, - Т., используемые в качестве световых индикаторов.Полное индуктивное сопротивление статор 20 ной обмотки асинхронного электродвигателя взначительной степени зависит от скольженияили скорости вращения ротора двигателя. Внеподвижном состоянии ротора полное индуктивное сопротивление рассеяния статорных об 25 моток двигателя В несколько раз меньше, чемпри нормальном скольжении. Одни из статорцых обмоток электродвигателей подключены кисточнику питания - вторичной обмотке %2.трансформатора Тр через конденсаторы С, -30 Са, емкостные сопротивления которых равныиндуктивным сопротивлениям обмоток при определенной скорости вращения двигателей, т. е. таким образом, чтобы при номинальной скорости был резонанс напряжений, Последовательные резонансные контуры, состоящие из обмоток двигателей и конденсаторов С, - Сз, подключены к вторичной обмотке трансформа тора В, напряжение который снижено по отношению к номинальному на кратность увеличения напряжения на обмотке при резонансе напряжений (в 3 - 10 раз).Когда ротор двигателя любого из датчиков заторможен, полное индуктивное сопротивление его статорных обмоток незначительное, поэтому основная часть напряжения обмотки У, падает на соответствующем конденсаторе; на статорной обмотке падает незначительное напряжение. Когда уровень сыпучего материала освобождает крыльчатку датчика, ротор двигателя начинает врашаться, образуется последовательный резнонансный контур, и напряжение на обмотке в несколько раз (3 - 10) возрастает. К статорным обмоткам, образующим резонансные контуры с конденсаторами, подключены через ограничительные резисторы Р - Я, промежутки сетка-катод типатропов Т - Тз, Поэтому при освобождении любой из крыльчаток датчиков сыпучим материалом, например верхней крыльчатки, резко повышается напряжение на обмотке датчика и зажигается тиратрон Ть сигнализируя об опускании уровня сыпучего материала ниже верхнего датчика. При снижении уровня сыпучего материала ниже средней крыльчатки загора ется второй тиратрон. Дальнейшее снижениеуровня сыпучего материала вызывает зажигание третьего тиратрона. При заполнении бункера сыпучим материалом крыльчатки тормозятся и тиратроны гаснут.10Предмет изобретенияСигнализатор уровней сыпучих материалов,содержащий двухфазный электродвигатель с 15 крыльчаткой на валу, конденсатор, индикаторный прибор, например, тиратрон и трансформатор, первичная обмотка которого подключена к источнику питания, а к одной из вторичных обмоток подключена статорная обмотка 20 двигателя, отличающийся тем, что, сцелью повышения чувствительности и надежности, последовательно с одной из статорных обмоток включен конденсатор, образующий с обмоткой при вращении ротора последова тельный резонансный контур, а количествовитков вторичной обмотки трансформатора, к которой подключен контур, меньше количества витков другой обмотки трансформатора, к которой подключена вторая статорная обмотка 30 двигателя.
