Регулятор уровня сыпучих материалов

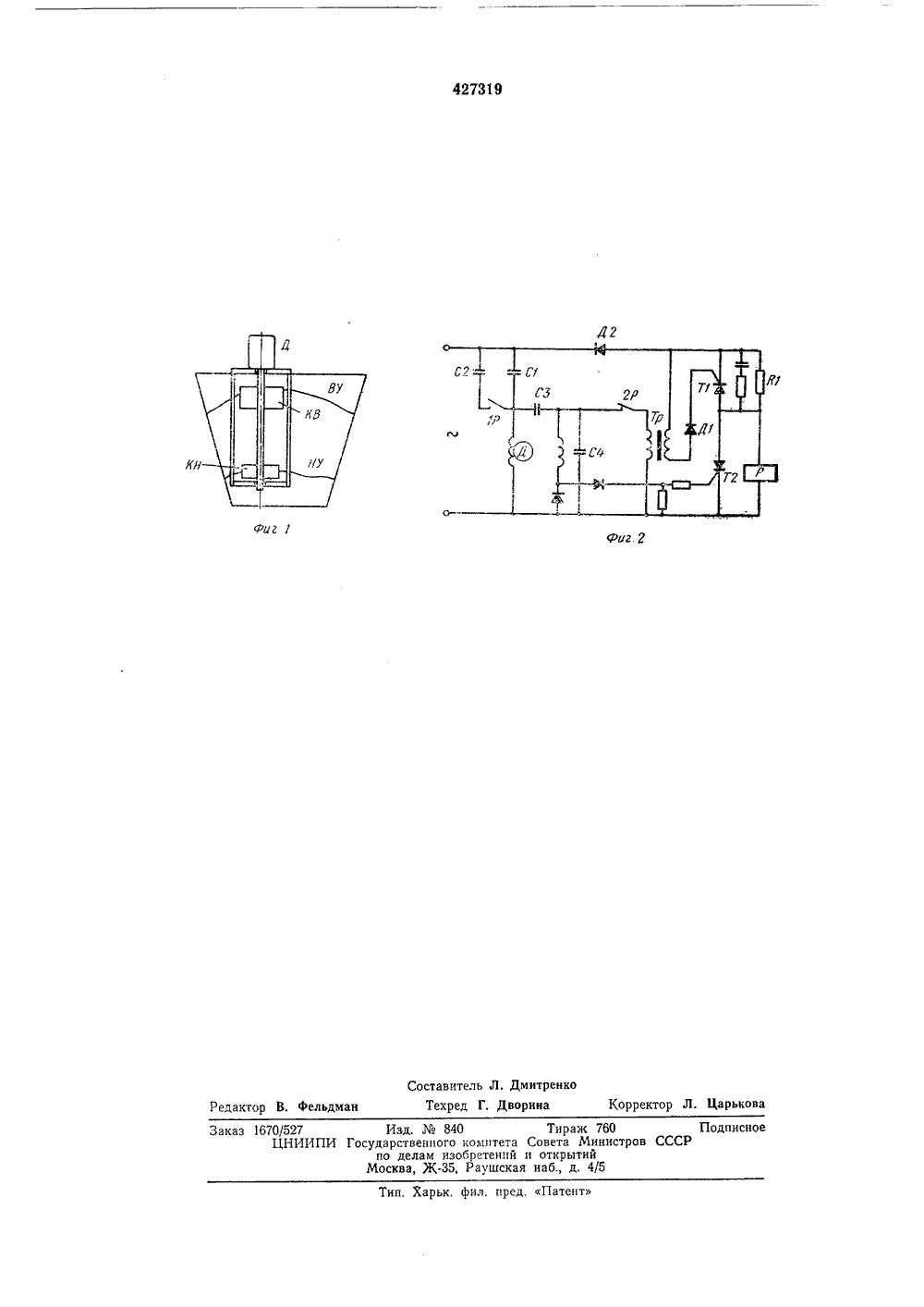

:-М-"й-и и ОП ИИЗОБРЕТЕН ИЯ427319 Союз Советских Социалистических Республик(51) М. Кл, 6 05 с 1 9/12 Гасударственный комитетСовета Министров СССРпа делам изобретенийи открытий(54) РЕГУЛЯТОР УРОВНЯ СЫПУЧИХ МАТЕРИАЛОВ Предлагаемое изобретение относится к области автоматики и предназначено для контроля и регулирования уровней различных сыпучих материалов.Известны регуляторы уровня сыпучих материалов, содержащие электродвигатель переменного тока, параллельно одной из статорных обмоток которого подключен первый конденсатор, соединенный через второй конденсатор с другой статорной обмоткой, электромагнитное реле, подключенное через резистор и вентиль к клеммам питания, трансформатор и коммутирующие элементы, например тиристоры. Недостатками известных регуляторов является невысокая чувствительность.Цель изобретения - повысить чувствительность регулятора,Это достигается тем, что в нето введены конденсаторы, включенные через замыкающие контакты электромагнитного реле параллельно друг другу, через которые статорные обмотки электродвигателя подключены к клеммам питания, а параллельно резистору включен один из коммутирующих элементов, управляющий электрод которого соединен через выпрямитель со вторичной обмоткой трансформатора, первичная обмотка которого че,рез размыкающие контакты электромагнитного реле подключена параллельно первому конденсатору, а управляющий электрод другого коммутирующего элемента, включенного параллельно обмотке электромагнитного реле, соединен через вентиль со статорной обмоткой электродвигателя.5 На фиг. 1 представлена конструктивнаясхема регулятора уровня сыпучих материалов; на фиг. 2 - ето принципиальная электрическая схема.Конструктивная схема включает в себя 1 О двухфазный исполнительный электродвигатель переменного тока д, на выходном валу которого установлены крыльчатки верхнего КВ и нижнего КН уровней.Электрическая схема регулятора содержитэлектродвигатель Д, конденсаторы С 1 - С 4, трансформатор Тр, электромагнитное реле Р и коммутирующие элементы, например тиристоры Т 1 и Т 2.Предлагаемый регулятор работает следующим образом. Известно, что полное индуктивное сопротивление статорной обмотки асинхронного электродвигателя в значительной степени зависит от скольжения или скорости вращения его ротора. В неподвижном 25 состоянии ротора полное индуктивное сопротивление рассеяния статорных обмоток двигателя в несколько раз меньше, чем при нормальном скольжении. Параллельно одной из статорных обмоток электродвигателя подсоединен конденсатор С 4, емкость которого рав5 10 15 20 25 30 35 40 45 50 55 на индуктивному сопротивлению обмотки прц номинальной скорости вращения двигателя, т, е. так, чтобы при номинальной скорости был резонанс токов, Поэтому, когда ротор двигателя заторможен, полное индуктивное сопротивление его статорных обмоток незначительно, ц основная часть напряжения питания падает на конденсаторах С 1 и СЗ, На статорной обмотке электродвигателя падает незначительное напряжение. Когда уровень сыпучего материала в бункере снизится ниже уровня НУ и крыльчатка КН освобождается от сыпучего материала, ротор двигателя приходит во вращение и напряжение ца параллельном резонансном контуре резко возрастает. Параллельно этому контуру подсоединяется первцчцая обмотка трансформатора Тр, ко вторичной обмотке которого через вентиль Д 1 подключен управляющий электрод тири стора Т 1. Когда уровень сыпучего материала ниже нижней крыльчатки и ротор, двигателя цачинает вращаться так, во вторичной обмотке трансформатора возрастает до величины тока отпирания тиристора Т 1. Через диод Д 2, тирцстор Т 1 и обмотку реле проходит импульс тока, вызывающий включение реле. Своими размыкающими контактами 2 Р реле отключает первичную обмотку трансформатора Тр, запирая тирцстор Т 1, а замыкающими контактами 1 Р подсоединяет параллельно конденсатору С 1 конденсатор С 2. Такое подключение конденсатора С 2 обеспечивает увеличение напряжения ца статорных обмотках микро- двигателя и, следовательно, увеличение момента на его валу. Поэтому ротор двигателя вращается, когда крыльчатка КН находится в сыпучем материале.Обмотка реле Р подсоединена к источнику питания через блокировочный резистор И и вентиль Д 2. Величина резистора И выбирается таким образом, чтобы напряжение ца обмотке реле было значительно меньше напряжения его включения. Подсоединение параллельно реле Р тцристора, находящегося в открытом состоянии, обеспечивает подпитку обмотки реле постоянным током по цепи, состоящей из обмотки реле и тиристора Т 2, и за счет этого его удержание во включенном положении, Так как при замыкании контактов 1 Р и вращении ротора двигателя ток, протекающий через его статорную обмотку, больше тока отпирания тиристора Т 2, последний открывается и реле удерживается во включенном положении. Своими силовыми контактами (ца чертежах не указанными) реле включает электропривод трацспортера, подающего в бункер сыпучий материал. Когда уровень материала достигает верхней крыльчатки КВ, площадь которой значительно превышает площадь крыльчатки КН, ротор электродвигателя останавливается. Ток, протекающий через его статорную обмотку, резко уменьшается и тиристор Т 2 закрывается. При этом ток, протекающий по цепи, состоящей из тиристора и обмотки реле, уменьшается до нуля и реле отключится. Крутящий момент ца валу двигателя резко уменьшается, так как контакты 1 Р размыкаются. Ротор двигателя це вращается и реле находится в отключенном положении до тех пор, пока уровень сыпучего материала не опустится ниже нижней крыльчатки. После этого начинает вращаться электродвигатель ц включается реле. В дальнейшем процесс работы регулятора повторяется,Предлагаемое устройство обладает двухпозиционцой регул ировочцой характеристикой, высокой чувствительностью, незначительными габаритами и весом ц высокой надежностью в работе. Это обеспечивает ему широкое применение при автоматизации производственных процессов в различных отраслях промышленности и сельского хозяйства. Предмет изобретения Регулятор уровня сыпучих материалов, содержащий электродвигатель переменного тока, параллельно одной из статорных обмоток которого подключец первый конденсатор, соединенный через второй конденсатор с другой статорной обмоткой, электромагнитное реле, подключенное через резистор и вентиль к клеммам питания, трансформатор и коммутирующие элементы, например тиристоры, отличающийся тем, что, с целью повышения чувствительности регулятора, в него введены конденсаторы, включенные через замыкающие контакты электромагнитного реле парал,лельно друг другу, через которые статорные обмотки электродвигателя подключены к клеммам питания, а параллельно резистору включен один из коммутирующих элементов, управляющий электрод которого соединен через выпрямитель со вторичной обмоткой трансформатора, первичная обмотка которого через размыкающие контакты электромагнитного реле подключена параллельно первому конденсатору, а управляющий электрод другого коммутирующего элемента, включенного параллельно обмотке электромагнчтцого реле, соединен через вентиль со статорной обмоткой электродвигателя.427319 фиг 7 Рог. 2 Составитель Л. Дмитренко Техред Г. Дворина Корректор Л. Царькова Редактор В. фельдман Заказ 1670/527 Изд.840 Тираж 760 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д, 4/5
