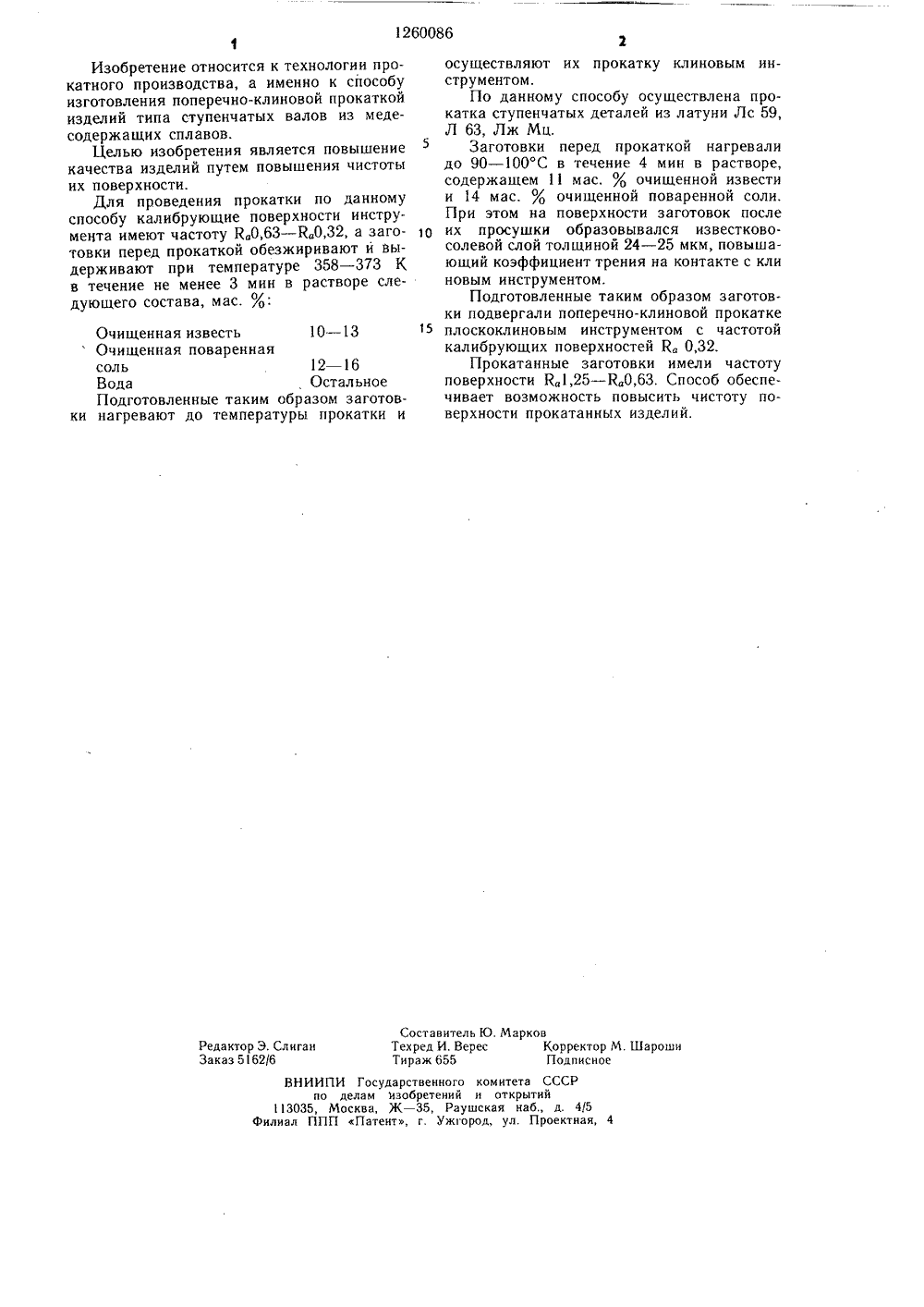

Способ изготовления изделий из медесодержащих сплавов

Номер патента: 771511

Опубликовано: 15.10.1980

Авторы: Вильсон, Этин

МПК: G01N 3/58

Метки: задней, инструмента, металлов, обработке, передней, поверхностях, сил, снятием, стружки

...делает способ более универсальным, предполагая применимость его в реальных условиях металлов, но и сокращает трудоемкость экспериментов и рас 1 код материалов.Измерение сил на передней и задней поверхностях инструмента осуществля- лось на токарном станке 1 К 62 с использованием специального стенда, включающего универсальный динамометр УДМконструкции ВНИИ.Замеры составляющих силы резания проводились по плану матрицы полного факторного эксперимента типа 2 . В качестве режущего инструмента использовались проходные резцы с неперечитываемыми пластинками с размерами 12 х 12 х 4,76 мм из окисно-карбидной керамики ВОКсо следующей геометрий. Р, ф-ф, ,:0 .-.о, Д о радиус закрепления режущей кромки, р = 0,01 мм Упрочняющей Фаской,ши. риной 1=0,3...

Номер патента: 975357

Опубликовано: 23.11.1982

Авторы: Барон, Иванов

МПК: B24B 31/10

Метки: инструментов, магнитно-абразивной, наружных, поверхностей

...качества обработки рабочих поверхностей режущих инструментов ось инструмента располагают относительно плоскости симметрии полюсов электромагнитов со смещением, которое определяют из условия совпадЬния направления вектора скорости абразивной массы по средней линии кольцевой рабочей зоны с направлением наклона рабочей поверхности неподвижного инструмента, при этом полюсам электромагнита задают вращение в противополож ных направлениях. 1, Авторское свидетельство Болгарии.в ней инструментом для реализации способа.Рабочее пространство, заполняемоеферромагнитным абразивным порошком 1,образовано между торцовыми плоскостямичашечных полюсов 2 электромагнита 3(фиг, 1). При этом рабочее пространствоприобретает кольцевую форму (фиг,...

Номер патента: 994115

Опубликовано: 07.02.1983

Авторы: Данилов, Петров, Попок

МПК: B23B 1/00

Метки: длины, инструмента, контакта, передней, поверхностью, стружки

...контакта стружки с передней поверхностью инструмента на фиг.2 то же, вид А.Заготовке 1 с прерывистой наружной поверхностью сообщают вращатель.ное движение с частотой ы 3, инстру менту 2 с нанесенным на переднюю поверхность 3 окрашивающим покрытием - вращательное движение с частотой о и движение подачи 5 вдоль оси вращения заготовки. Частоты враще О ния инструмента и заготовки - кратдиные, т.е. = 1,2,3..и, где и - цефЗЛОе ЧИСЛО. ПрИ ухаэаННЫХ дВИжЕНИяХ инструмент 2 срезает выступы 3 заготовки. Стружка, образующаяся при сре. зании этих выступовпротирает на передней поверхности 4 инструмента следы 5, которые располагаются по окружности режущей кромки инструмен та на расстоянии друг относительно друга вследствие кратности частот вращения...

Номер патента: 1532820

Опубликовано: 30.12.1989

Авторы: Горелик, Соколова, Требунский, Фукс-Рабинович

МПК: G01H 11/06

Метки: виброакустического, диагностирования, инструментов, поверхностей, режущих, состояния, технического

...поверхностей диагностируемых инструментовПоставленная цель достигается тем,что наряду с известными операциямисравнения уровня напряжений от вибрационного датчика, установленногов зоне резания диагностируемого инструмента, с заданным пороговым значением определяются функция плотностираспределения вероятности и четвертыйвероятностный момент амплитудных значений вибрационного сигнала, по кото"рому определяют техническое состояниережущих поверхностей диагностируемыхинструментов. 1 ил.1532820 Составитель.В.ТаракановРедактор Т.Парфенова Техред М.Дидык Корректор Л.БескиД Заказ 8090/48 Тираж 511 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва ЖРаушская наб., д. 4/5 оизводственно-издательский...

Номер патента: 1704927

Опубликовано: 15.01.1992

Авторы: Тананин, Хватов

МПК: B23B 1/00

Метки: длины, инструмента, контакта, месте, передней, поверхностью, стружки, упрочнения, участка

...на два названных участка С 2 д (С 1-С 2). Отмеченное изменение спрзведливо для различных обрабатываемых и инструментальных материалоэ, многократно подтверждено на микрошлифах корней стружки.Способ осуществляется в следующей последовательности:проводят кратковременное резание (10-15 С) исследуемого обрабатываемого материала режущим инструментом 1,глгновенно, с использованием, например, приспособлений "падающий резец" прекращают процесс резания;получают микрошлиф корня стружки 2 в сечении, перпендикулярном режущей кромке, т,е. в главной секущей плоскости;на микрошлифе корня стружки измеряют углы наклона Рр линий 3 текстуры стружки и определяют контуры эоны 4 вторичных контактных пластинчатых деформаций как геометрическое место точек...
