Борисов

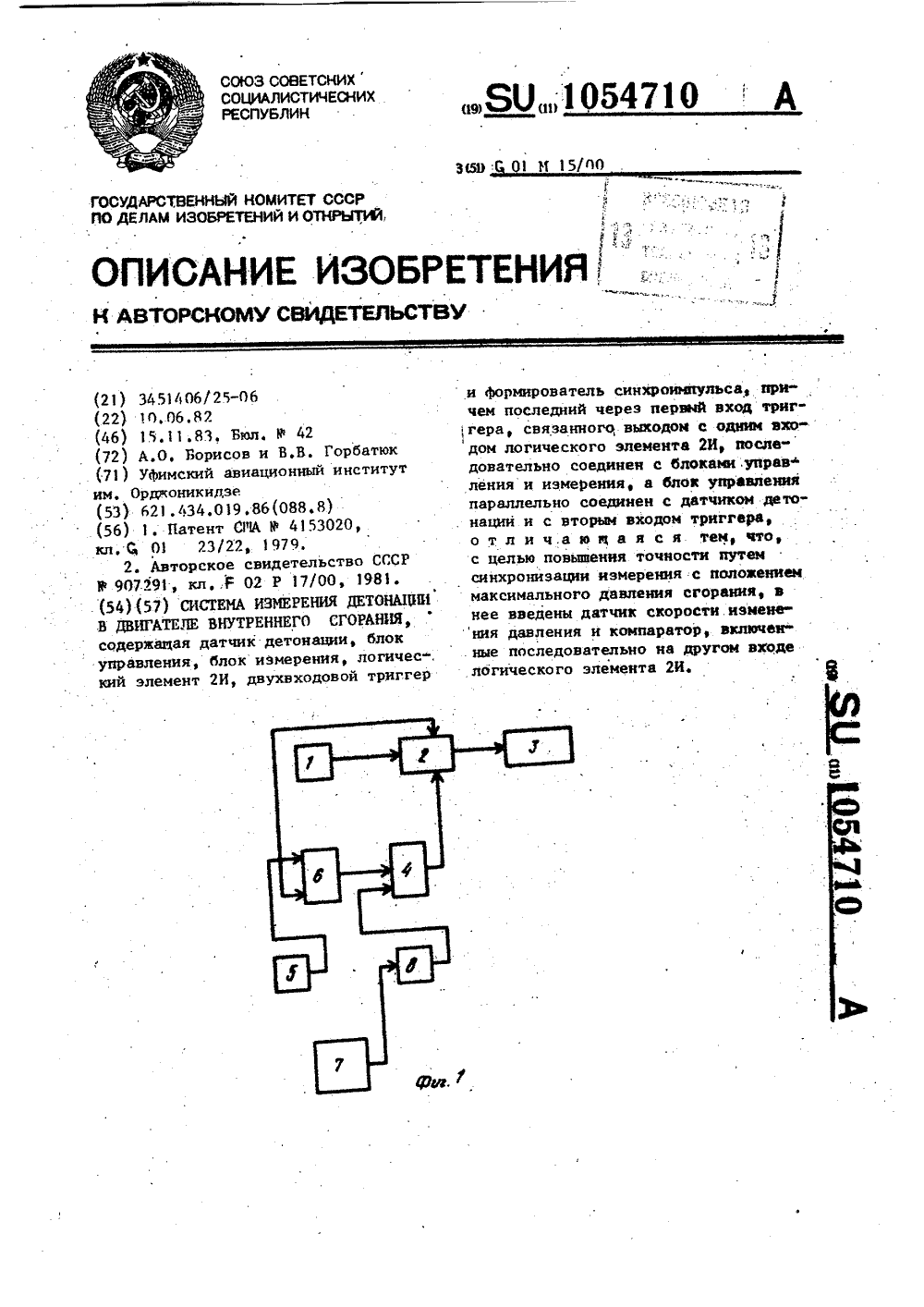

Номер патента: 1054710

Опубликовано: 15.11.1983

Авторы: Борисов, Горбатюк

МПК: G01M 15/00

Метки: внутреннего, двигателе, детонации, сгорания

...разрешает прохождение черезэлемент 2 И импульса в момент. вмтсжатия с формирователя импульсов запуска, Этотимпульс запускает блокуправления, который формирует импульс, длительность которого определяет сектор поворота вала двигателя,/в течение которого сигнал с датчика вибраций прохОдит на вход блокаизмерения.Недостатком данной системы является то, что положение сектора поворота вала, на котором детонация измеряется, не зависит от действительного расположения точки .Р (и моментапоявления детонации) по углу поворота вала. Поэтому при значительныхее смещениях, что имеет место приисследовательских работах на двигателе, снижается точность измерения детонации, в ряде случаев измерениестановится невозможным,Цель изобретения - повьппение...

Номер патента: 1054348

Опубликовано: 15.11.1983

Авторы: Борисов, Вальдман, Хардин, Царенко

МПК: C07C 154/02

Метки: алкилксантогенатов, выпускных, металлов, форм, щелочных

...втечение суток под удельной нагрузкой 105 г/смП р и м е р 2, Обработку 500 млводно-спиртовой суспензии изопропилксантогената калия с содержанием основного вещества 40, 2 г дибутилфталата в смеси с 0,1 г препаратаОПосуществляют с соблюдениемвсех условий примера 1Получено 200 г непылящего порошка изопропилксантогената калия. Скорость витания частиц 1,0-1,1 м/с,уноса порошка не наблюдается. Продуктне слеживается в течение суток подудельной нагрузкой 110 г/смП р и м е р 3. Получение непылящего порошка осуществляется аналогично примеру 1 с той лишь разницей, что в реактор вносят 500 мл водно- спиртовой суспензии этилксантогената калия и 3,5 г динонилфталата в смеси с 0,4 г препарата ОП.Получено 200 г этилксантогена"а калия. Скорость...

Номер патента: 1054336

Опубликовано: 15.11.1983

Авторы: Борисов, Гостева, Епифанова, Курапова, Малова, Чекин

МПК: C05B 11/04

Метки: удобрения

...кислоты и дикальцийбосфата.Влияние времени обработки пульпына качество готового продукта показано в табл, 2,Условия проведения опытов,Отношение трикальцийфосфата сырья к Р 205кислоты 100:76Концентрация кислоты, Ъ РдО 48,3Температура обработки, СВлажность пульпы,Ъ 30Температура сушки,С 150Как видно из табл, 2, уменьшениевремени гидролиза менее 5 мин приводит к сйижению содержания Р 208и особенно цитраторастворимой Форью, так как гидролиэ полностью непроходит и дикальцийфосфата в процукте мало, Увеличение времени об 1054336105 55 60 работки более 30 мин приводит также к заметному снижению цитраторастворимой формы РО в продукте вследствие того, что дикальцийфосфатвступает в реакцию с фосфорной кислотой, образуя...

Номер патента: 1054292

Опубликовано: 15.11.1983

Авторы: Борисов, Махаев

МПК: C01B 6/24

Метки: боргидридных, комплексов, редкоземельных, элементов

...при соотношении реагентов 1:(4,5-5,5) в течение6-10 ч при комнатной температуре споследующими фильтрованием, отгонкойрастворителя и термолизом продуктов реакции при 370-460 К и давлении менее 20 Па с возгонкой летучего боргидрида 1,н(ВН) ДИЭ из реакционной смеси. При меньшем количестве восстановителя образуются хлорсодержащиесоединения, что приводит. к понижениювыхода целевого продукта. Некоторыйизбыток боргидрида натрия (до соотношения 1 е 4,5-5,5) необходим для удаления следов воды, присутствующих в растворителе или галогениде РЗЭ.Использование большего по сравнению с указанным в данном изобретении количества боргидрида натрия нецелесообразно, поскольку ведет к неоправданному расходу дорогостоящего реактива,П р и м е р 1. Смесь 0,5...

Номер патента: 1054226

Опубликовано: 15.11.1983

Авторы: Борисов, Ковалев, Лопатин, Пошеченков, Сафронов

МПК: B65D 19/06

Метки: поддон, ящичный

...из съемного каркаса и несущегонастила, имеющего фиксаторы положения каркаса 2 3,Однако в известном поддоне каркас. снимается вручную, Поскольку притранспортировке груза изделия расширя Оют каркас, съем последнего затрудняется.Цель изобретения - Облегчение съемакаркаса при разгрузке поддона.Поставленная цель достигается тем,что ящичный поддон, состоящий из съем. 2ного каркаса и несущего настила, имею,щего фиксаторы положения каркаса, в)ВЕрхней части каркаса укреплена прямоугольная рама, в каждом углу которойустановлен башмак с двуплечими рычагами, причем ось поворота каждого рычага шарнирно прикреплена к башмакам,одно плечо рычагов жестко прикрепленок раме, а второе обращено наружу ислужит для строповки крюками грузоподъемного...

Номер патента: 1053923

Опубликовано: 15.11.1983

Авторы: Антипов, Борисов, Вавилин, Вольпер, Давыдов, Овчаров, Разин, Сидоренко, Тыртов

МПК: B21C 37/06

Метки: клеть, рабочая, стана, трубоформовочного

...направлению движения кромок.Цель изобретения - повышение качества формовки трубной заготовки путем исключения поворота последней вокруг продольной оси и уменьшения глубины рисок и вмятин на кромках.Поставленная цель достигается тем, что в рабочей клети трубоформовочного стана, содержащей смонтированные в станине кассеты с валками с направляющими шайбами и нажимнЬе механизмы, валки установлены в кассете с возможностью поворота относительно вертикальной плоскости, перпендикулярной оси формовки.Такое конструктивное выполнение клети трубоформовочного стана повышает качество формовки трубной заготовки с углом ее заформовки до 180 путем полного заполнения калибров валков формуемой трубной заготовкой и качественной выформовкой ее при этом....

Номер патента: 1052855

Опубликовано: 07.11.1983

Авторы: Ахмеджанов, Борисов, Логачев, Сухинин

МПК: G01B 11/02

Метки: бесконтактного, линейных, размеров

...при измерении линейных размеров тел, существенно отличакщихся своимм размерамн друг от друга, что усложняет процесс измерения.Цель изобретения " повьавение производительности и расширение. диапазона размеров, измеряемых оба ектов.указанная цель достигается тем, что в устройстве для бескоитактного измерения линейных размеров развертывающий цилиндр вытолнен из оптически прозрачного материала с нанесенным на его боковую поверхность светонепроницаемьи покрытием,которое имеет прорезь в виде винтовой полосы в один виток с шагом, равным длине щелевой диафрагмы, а Фотоприемнмк установлен у одного иэ оснований развертывающего цилиндра.На Фиг. 1 представлена схема предлагаемого устройства; на Фиг. 2 " разрез А-А на Фйг. 1.Устройство содержит...

Номер патента: 1051735

Опубликовано: 30.10.1983

Авторы: Баржин, Борисов, Ваванов, Дежурный, Журавлева, Колоколов, Кострома, Неронов, Фомин, Хорошавин

МПК: H04B 1/06

Метки: модуляцией, приема, сигналов, угловой

...чем обеспечивается подключен. к выходу подстраиваемой прохождение сигналов с выхода ин. частоты стробируемого блока ФАПЧ, . дикагора б .синхронизма на. стробируюа другой вход является входом уст щий вход стробируемого блока. 1 ФАпч, ройства, и фильтр нижних частот, меж За счет подключения индикатора б ду: выходом индикатора синхронизма синхронизма к входу устройства и .и стробирующим входом стробируемого : выходу управляемого генератора 4 блока ФАПч включен ключ, выход фильтра; обеспечивается высокая, надежность нйжних частот подключен.к управляюе обнаружения изменения периода .час-, му входу петлевого фильтра нижнихтоти входного сигнала под действи 4 Очастот, между выходом.которого ем,сильных флуктуационных и лмпульси Входом...

Номер патента: 1050049

Опубликовано: 23.10.1983

Авторы: Александровский, Борисов, Калашников, Сурин, Титов, Фомичева, Фридман, Ярцев

МПК: H02K 13/14

Метки: коллекторная, электрическая

...стало возможы: благодаря тому, что на завершающем этапе коммутации нескомпенсированГа)1 электромагнитная энергия, оставшаяся в коммутируемом контуре, не выделяется, в отличие от известных электрических машин, в виде дугового электрического разряда на сбегающих кромках коллекторных пластин и щеток, а благодаря наличию межламельных токопроводящих прокладок с высоким омическим сопротивлениемпосредством которых дополнительные коллекторные пластины соединяются с основными, равномерно рассеивается на боковых поверхностях дополнительных и основных коллекторных пластинПереходное падение напряжения в щеточном контакте при применении стальных материалов для изготовления коллекторных пластин, в сравнении с указанными медными сплавами, на 10-20%...

Номер патента: 1049548

Опубликовано: 23.10.1983

Авторы: Антонов, Борисов, Мельник, Плискановский, Тарасов, Шостак

МПК: C21B 7/20

Метки: доменной, загрузочное, печи

...делителя 5, Пре.дусмотрен электродвигатель для пере"мещения подвижной части делителя вгоризонтальной площади. Под газовым клапаном расположена стационарнаячасть делителя 6, которая можетбыть выполнена качающейся (разрезА-А на фиг.1), Стационарная частьделителя находится в газовом затворе 7, давление газа в котором обеспечивается наполнительными или атмосферными клапанами (не показаны).Ниже стационарной части делителярасположена неподвижная 8 и подвижО ная 9 дозирующие воронки. Подвижнаяворонка на 100-200 мм не доходитдо верхнего конуса 10, закрывающегочашу 11. Опускание и закрытие конусапроизводится при помощи штанги 12 и(5 балансиров (не показаны). Нижний конус 13 закрывает чашу 14 с помощьюспециальных косынок 15 и крепитсяк штанге...

Номер патента: 1049390

Опубликовано: 23.10.1983

Авторы: Борисов, Кунавин, Моськин

МПК: B65G 53/66

Метки: воздушного, пневмотранспортной, потока, регулятор, скорости, трубопроводе, установки

...смонтированным на трубопроводе с возможностью взаимодействия с рычагом подпружиненным упором.На фиг. 1 изображен регулятор в начальном положении; на фиг. 2 - сечение А-А на фиг. 1.Регулятор содержит корпус 1, монтиру 35 емый в воздухопроводе пневмотранспортной установки, установленную в корпусе 1 регулирующую заслонку 2, закрепленную на оси 3, и балансир 4 с демпфером 5 (фиг. 1).Балансир 4 соединен с заслонкой 2 через 40 зубчатую передачу (с передаточным отношением 2,44 - 2,46) из шестерен 6 к 7, при этом шестерня 7 установлена на оси 3 заслонки 2, а балансир 4 связан с шестерней 6. В кбрпусе 1 установлен подпружиненный упор 8, препятствующий повороту заслонки 2 при углах поворота от 12 до 90.Конструкция подпружиненного упора 8 может...

Номер патента: 1049286

Опубликовано: 23.10.1983

Авторы: Бандаков, Борисов, Гурбанов, Гусаров, Кочетов, Лешкевич, Нифонтов, Новиков, Семешин, Синев, Степанов

МПК: B60N 1/02

Метки: водителя, сиденье

...одна относительно другой 35 верхних и нижних планок, концы которых шарнирно закреплены на основании и каркасе сиденья соответственно, а амортизирующее устройство включает в себя установленную на основании жесткую емкость, последовательно соединенную с ней эластичную емкость и разделяющую емкости перегородку с дросселирующим отверстием, при этом эластичная емкость шарнирно соединена с верхней планкой, а кинематическая связь средней части рычага с основанием выполнена в виде кинематического звена, концы которого шарнирно соединены с основанием и средней частью рычага соответственно; причем свободный конец рычага шарнирно соединен с нижней планкой. При этом перегородка выполнена эластичной,Кроме того, перегородка имеет в...

Номер патента: 1049064

Опубликовано: 23.10.1983

Авторы: Борисов, Ковалько, Литвин, Яременко

МПК: A61F 5/14

Метки: ортопедическая, стелька

...центре пяточного отдела и имеющая сменный 5вкладыш чечевицеобразной формы 1 1Однако в стельке не обеспечивается равномерное распределение нагрузки.Наиболее близкой к изобретениюпо технической сущности является 10ортопедическая стелька, содержащаягеленочную выкладку, расположеннуюв промежутке от 0,2-0,7 длины стопыот пяточного края стельки и выполненную переменной высоты 2 .5Недостатком известной стелькиявляется то, что высота стельки подбирается по индивидуальным ощущениямбольного, в результате чего нагрузка на опорные точки стопы может оказаться неравномерной, поэтому болевые ощущения сохраняются и могутразвиваться.Цель изобретения - снижение болевых ощущений больного путем перераспределения нагрузки на опорные точ 25ки...

Номер патента: 1048571

Опубликовано: 15.10.1983

Авторы: Борисов, Грановский, Хлопотов, Шляндин

МПК: H03K 4/06

Метки: линейно-изменяющегося, формирователь

...первым входом сумматора, первым входом элемента совпадения, второй вход которого соединен с вторым входом сумматора, выход которого подключен к входу второго триггера, и выходом счетчика импульсов, вход которого соединен свыходом элемента ИЛИ. "На фиг. 1 изображена структурнаяэлектрическая схема устройства; нафиг. 2 - эпюры, поясняющие работуустройства,Устройство содержит элемент 1 совпадения, первый триггер 2, ключи 3и 4, резистор 5, конденсатор 6, второй триггер 7, сумматор 8, счетчик9 импульсов со сквозным перекосом,делитель 10 частоты со сквозным переносом, элемент ИЛИ 11, двухфазный генератор 12 импульсов.Устройство работает следующимобразом.Генератор 12 импульсов на, своихвыходах формирует две последовательности импульсов Г 1 и...

Номер патента: 1048264

Опубликовано: 15.10.1983

Авторы: Архаров, Беляков, Бондаренко, Борисов, Десятов, Краковский, Мурашкин, Никифоров, Орлов, Пронько, Филин, Юшин

МПК: F25B 9/02

Метки: вихревая, труба

...энергетического разделенияс внутренней поверхностью, выполненной из пористого материала, и подключенный к камере сопловой ввод 3 1,Однако в данной трубе не генерируются акустические колебания,и термодинамическая эффективность ее низка.Цель изобретения - повышецие термодицамической эффективности.Указанная цель достигается тем,что в вихревой трубе, содержащей камеру энергетического разделения свнутренней поверхностью, выполненнойиз пористого материала, и подключенный к камересопловой ввод, последний в зоне подключения к камереснабжен излучателем звука, которыйможет быть выполнен либо газаструй-.ного типа, либо в виде по кразйцеймере одной резонирующей полости, 40 сообщенной с сопловым вводом.Указанные особенности вихревойтрубы...

Номер патента: 1047867

Опубликовано: 15.10.1983

Авторы: Борисов, Ковылянский, Красовицкий, Мировская

МПК: C04B 25/00

Метки: полимербетонная, смесь

...жидкость 1,5-5,0ОртоФосФорная кислота 2-5Кубовые остаткипроизводства акриловых смол 21 2Минеральный наполнитель ,100-400 Кубовые остатки производства акриловых смол содержат, мас; ч,:Метилметакрилат 0,85-4,0 Метакриловаякислота О,б 5-3,75 Метил-оС(Ъ) в оксибутират 2 вбэО Фенол 0,4-1,75 Гидрохинон 0,5-2,5 Отвердителем полимербетонной смеси является система компонентов, состоящая из диэтиленгликоля и смеси акрилатов . Наличие в смеси акрилатов эФирных, карбоксильных и гидроксильных груйп, а также гидроксильных групп у гликоля обеспечивает получение при полимеризации с полиизоцианатами полиуретановых пространственных связей, создающих совместно с минеральным наполнителем прочнъй материал с закрытыми порами и поверхностной...

Номер патента: 1046916

Опубликовано: 07.10.1983

Авторы: Борисов, Котенко

МПК: H03H 17/04

Метки: рекурсивный, фильтр, цифровой

...входу блока 7 (8) оценки прира 4 О щений измеряемого параметра другойцепи.Блок 7 (8) оценки приращенийизмеряемого параметра (фиг. 2)содержит генератор 13 опорных сиг 45 налов, перемножители 14-15, накопители 1 б, сумматоры 22-23 ивычислительный блок 24,Рекурсивный цифровой фильтр работает следующим образом.Результаты измерений дал: ности5 и скорости Ч в моменты временипоступают на соответствующиевходы цифрового рекурсивного фильтра (фиг, 1). Примем, что измерения дальности и скорости характеризуются несмещенными ошибками измерений с дисперсиями 5 и 6 соответственно,Результаты измерений заносятся 60 в соответствующие им блоки 1 (2)памяти, представляющие собой регистры записи числа, и в.блоки 7 (8) оценки приращений измеряемого...

Номер патента: 1046725

Опубликовано: 07.10.1983

Авторы: Борисов, Ищенко, Модягин, Хаскин

МПК: G01R 35/00

Метки: автоматической, поверки, приборов, стрелочных, электроизмерительных

...блока.На чертеже представлена функциональная схема предлагаемого устройства для аитоматической поверки стрелочных злектроиэмерительных приборов.1Устройство содержит блок 1 воспроиэнедения положения указателя с гибкой связующей основой (на. - пРимер, типа резинового литья), парными рядами стекловолокон 2 и матовым стеклом З,подстроечный электромеханический корректор 4, оптическуюсистему 5, преобразователь 6 оптических сигналов в электрические,блок 7 опроса, вычислительный блок 8с узлом измерения временных интервалов и узлом 9 сравнения последних,блок 10 регистрации (например,цифропечатающий), блок 11 индикации превышения погрешности, блок 12 памяти,программирующий блок 13, исполнительный механизм 14, источник 15 образцовых...

Номер патента: 1046595

Опубликовано: 07.10.1983

Авторы: Бердичевский, Борисов, Дергачев, Когут, Косов, Нахамкин, Пашкова, Рускулис

МПК: F27D 5/00

Метки: капсель, керамических, обжига, огнеупорный

...соединенное с торцовой частью ребрами. Для сообщд 9 ия внут ренней полости капселя с наружной, средой кольцо снабжено вырезами, образующими ножки 1 .Однако установка капселя в стопу крайне затруднена зак как желательно обеспечить совмещение ножек, что невозможно осуществить без резкого сокращения производительности труда при заборке и выборке изделий. Наличие ребер, соединяющих центральное кольцо с тоРцовой частью, приводит к образованию сквозных вертикальных отверстий большого се" чения, что в свою очередьприводит к снижению качества изделий. Капсель сложен по конструкции и изготовление его связано с большими трудностями.Цель изобретения - повышение долговечности капселя и качества обжигаемых изделий.Поставленная цель достигается...

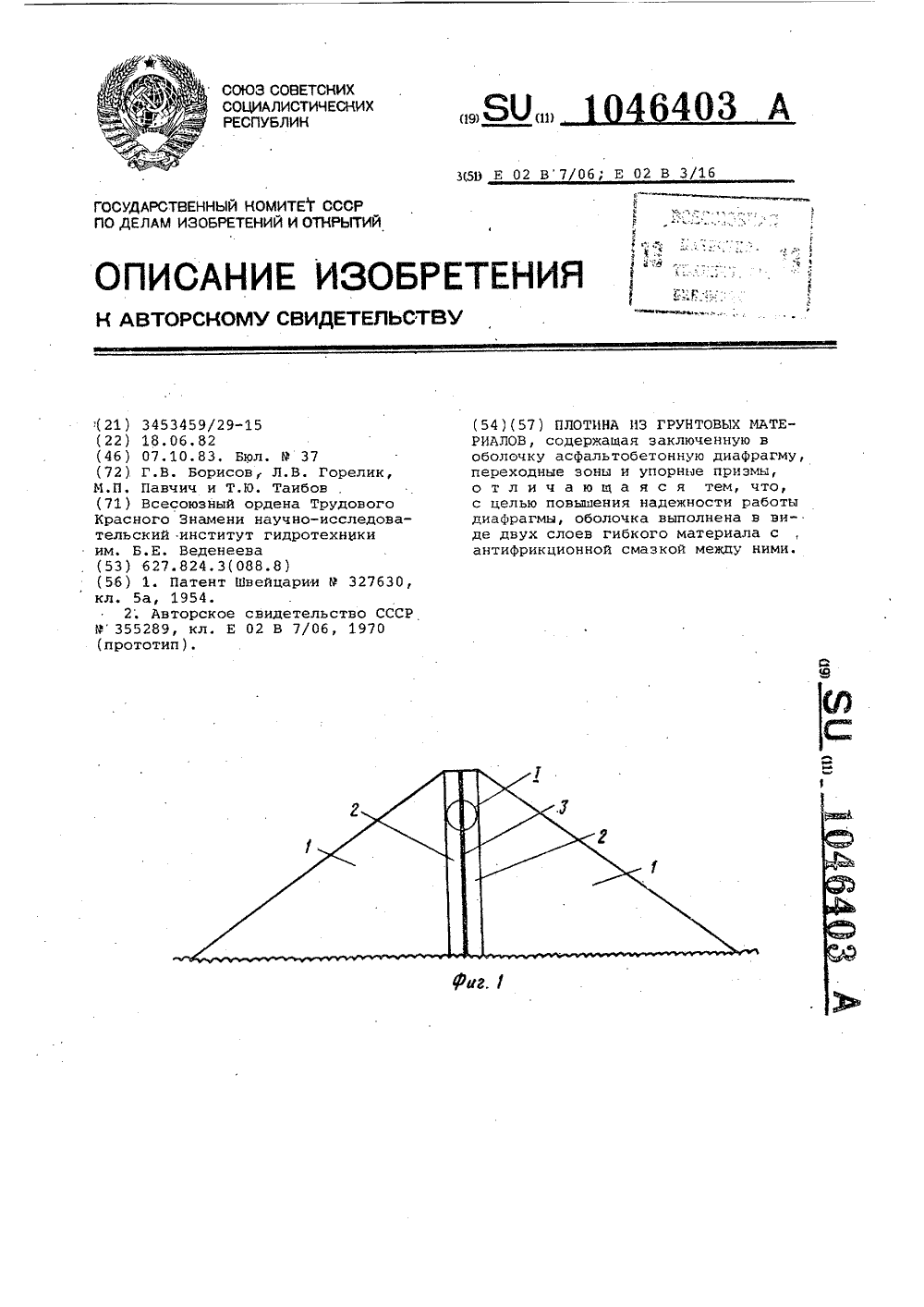

Номер патента: 1046403

Опубликовано: 07.10.1983

Авторы: Борисов, Горелик, Павчич, Таибов

МПК: E02B 7/06

Метки: грунтовых, плотина

...тела плотинывызывают увеличение напряжений вдиафрагме, что может привести к появлению трещин и разрушению противоФильтрационного устройства.Наиболее близкой к изобретениюявляется плотина из грунтовых материалов, включающая заключенную воболочку асфальтобетонную диафрагму,переходные зоны и упорные призмы 2.Б такой конструкции диафрагмытакже возможно появление трецинвследствие отсутствия скольжениямежду диафрагмой и грунтом.Целью изобретения является повышение надежности работы диафрагмы.Поставленная цель достигаетсятем, что оболочка выполнена в видедвух слоев гибкого материала с антифрикционной смазкой между ними.На фиг. 1 изображена грунтоваяплотина с асфальтобетонной диафрагмой, поперечный разрез; на Фиг, 2 -узел 1 на фиг. 1;...

Номер патента: 1046364

Опубликовано: 07.10.1983

Авторы: Альтер-Песоцкий, Артемова, Афанасьева, Борисов

МПК: D06B 5/12

Метки: жидкостной, паковок, текстильных

...жидкости осуществляют при изменяющемся давлениидо (0,2-6,0) 9,81.104 Па,Общая длительность циркуляциии прерывания составляет 1-5 мин.На чертеже представлена общаясхема реализации способа.Устройство для жидкостной обработки паковок текстильного материала содержит емкость 1 с помещеннымв ней носителем 2 паковок текстильного материала 3, систему циркуляции рабочей жидкости 4, образованную носителем 2, трубопроводом 5,теплообменником б,и,циркуляционнымнасосом 7, связанным с системойподачи жидкости 8, систему для создания гидравлического давления в устройстве, состоящую из подпиточногонасоса 9, расширительного бака 10,охладителя 11 и клапана 12, систему13 трубопровода с арматурой для создания разрежения в емкости 1.Способ...

Номер патента: 1046248

Опубликовано: 07.10.1983

Авторы: Борисов, Махаев

МПК: C07F 9/50

Метки: третичных, фосфинов

...что необходимость использования того или другого количества восстанонителя н данном случае не является очевидной, а определяется механизмом реакции.Реакция проходит до конца за 15-90 мин кипячения, т.е. в 8-50 раз быстрее, чем н известном способе. Окончание процесса восстановления соли Фосфония в описываемом способе сопровождается резким (3-5 мин) изменением цвета реакционной смеси от темно-коричневого (окраска промежуточного образующегося илида) до практически бесцветного (или слабороэового), Это наблюдение позволяет контролировать глубину протекания реакции и однозначно определять момент окончания процесса пообесцнечиванию реакционной смеси. При использовании недостатка восстановителя (например, н известном способе...

Номер патента: 1044267

Опубликовано: 30.09.1983

Автор: Борисов

МПК: A45B 19/00

Метки: зонт

...положения трубок стеРжня, 45дополнительно имеет втулку, связанную со стержнем и расположенную подкоронкой, а один конец каждой основной спицы шарнирно связан с этойвтулкой, при этбм каждая параопорных звеньев размещена под соответствующей основной спицей, одно иэзвеньев каждой пары шарнирно связанос основной спицей, а другое - сосредней спицей в ее средней части,причем каждое промежуточное звеносостоит из двух параллельных пластин.На фиг. 1 представлена конструкция зонта в раскрытом положении;,на фиг.,2 - концевая спица в сборе 60. со средней; на фиг. 3 - сечение А-Ана фиг. 2,Зонт содержит установленную на.одном конце телескопического стержня.1 коронку 2, втулку 3, смонтирован-, 65 ную с воэможностью продольногоперемещения, рукоятку...

Номер патента: 1043475

Опубликовано: 23.09.1983

Авторы: Борисов, Голубов, Дудка, Емельянов, Цымлов, Чефранов

МПК: F28G 7/00

Метки: накипи, образования, предотвращения

...частот и с фиксацией по времени нужной частоты вибрации.Поставленная цель достигается тем, что устройство для предотвращения образования накипи имеет последовательно соединенные источник легкоиспаряющейся жидкости, регулирующий клапан и трубопровод подачи легко испаряющейся:жидкости, соединенный с подводящим патрубком на входе в нагревать воздуха;На чертеже изображено предлагаемое устройство, общий вид.Устройство для предотвращения образования накипи содержит поюодящий патрубок 1,. соединенный с входом нагревателя 2 воздуха, питаемым от источника 3 тдка. Выход нагревателя 2 соединен с патрубкам 4, служащим для крепленвя нижней 5 и верхней 6. крышекс отверстиями 7 к обойме 8 и для подачи сжат го воздуха в сопла 9, через которые...

Номер патента: 1043377

Опубликовано: 23.09.1983

Авторы: Большаков, Борисов, Головков, Иванов, Лучкин

МПК: F16D 7/02

Метки: предохранительное, преимущественно, роторным, снегоочистителям

...между тормозным устройством и пакетом фрикционных дисков с возможностью взаимодействия с нажимным диском, выполненным с внутренними шлицами, а ведущая полумуфта выполнена в виде шлицевого вала с установленным на нем упором и нажимным диском, при этом на внутренней поверхности тормозного барабана выпол 2иена резьба, соответствующая резьбе втулки.Кроме того, устройство снабжено подшипником качения, тормозное устройство выполнено в виде ленточного тормоза с об 5 хватывающими тормозной барабан тормозными лентами, закрепленными на ведомойполумуфте, причем между тормозным барабаном и ведомой полумуфтой установлены подшипники качения,На фиг. 1 показано предохранительноеустройство в рабочем положении, продольный разрез; на фиг, 2 -...

Номер патента: 1043107

Опубликовано: 23.09.1983

Авторы: Аллилуева, Борисов, Гордеев, Гришаев, Мельникова, Ряднева

МПК: C01C 1/28

Метки: аммония, имидосульфоната

...что создает благоприятные термодинамические условия для течения экэотермической реакции образования имидосульфоната аммония.Тангенциальный поток, кроме того, способствует более высокой теплопередаче от реакционной эоны к стенке аппарата и уменьшению гарнисажа продуктом. При проведении процесса со 10050 и 100 К Н 3 с использованием предлагаемого способа отпадает необходимость в подаче больших количеств свежего инертного газа, так как отработанный инертный газ после очистки и охлаждениявновь поступает в аппарат и необходимо только восполнять потери, неизбежные в технологической линии.При подаче контактного.газа 503 и разбавленного аммиака, т,е. при вводе инертного газа вместе с реагентами, процесс будет идти без экономии инертного...

Номер патента: 1042162

Опубликовано: 15.09.1983

Автор: Борисов

МПК: H03H 17/04

Метки: нелинейный, фильтр, цифровой

...5 - 1, последовательно соединенные дополнительный блок 12 сравнения, вход которого подключен к выходу нерекурсивного фильтра 4,. и дополнительный нерекурсивный Фильтр 13, выход которого подключен к входам и дополнительных сумматоров 14, выход каждого из которых подключен к входу соответствующего ему блока 7 сравнения, а также генератор.15 стандартных сигналов, выход которого подключен к другому входу дополнительного блока 12 сравнения и другим входам сумматоров 14 -1 , при этом входы двусторонних ограничителей 5 -1 объединены и подключены к выходу блока 1 сравнения, а выходы блоков 11 - 1 .ЗАПРЕТА - к управляющему входу двустороннего ограничите. ля 2.Нелинейный цифровой фильтр работает следующим образом.В установившемся режиме...

Номер патента: 1041813

Опубликовано: 15.09.1983

Авторы: Борисов, Дьяченко, Москвитин, Популиди

МПК: F24F 3/14

Метки: воздуха, горячих, кондиционирования, цехах

...коллектору, воздухонепроницаемый экран размещен, 40 ный между коробами и ограждающий с наружной стороны вертикальные каналы, воздухоподаюший патрубок и по меньшей мере одно сопло для подачи воздуха причем в верхнем коробе установлены вертикальные перегородки, разделяющие его на отсеки, и,воздухораэдаюшие ре-, шетки, а нижний короб имеет дренажный трубопровод, сопло для подачи воздуха размешено на входе в воэдухоподающий патрубок, верхний короб с воэ 50 духоподаюшим патрубком и сопло зылючены в кожух, а устройство снабжено дополнительным воздухонепроницаемым экраном, ограждающим вертикальные ка калы со стороны, противоположной основному экрану, и имеющим воздухозаборную щель, выполненную в его нижней части, при этом внутренняя полость...

Номер патента: 1041439

Опубликовано: 15.09.1983

Авторы: Антонов, Борисов, Грязнов, Кафыров, Сухарев

МПК: B65G 11/20

Метки: вибрационный, питатель

...трубы, концевые колена которой расположены на общей наклонной оси и соединены с патрубками с возможностью поворота вокруг нее, а среднее колено имеет наклонный участок, на котором закреплен вибратор с возможностью поворота вокруг его оси.На фиг. 1 показан вибрационный пита- тель, общий вид; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - разрез А-А на фиг. 2.Вибрационный питатель содержит закрытый лоток 1 (фиг, 1), герметично соединенный с бункером 2, который оборудован датчиком 3 веса. Закрытый лоток выполнен в виде коленчатой трубы. Верхний торец трубы шарнирно связан с песочным затвором,4, а нижний торец - с трубопроводом 5, йо которому насыпной груз непосредственно поступает в приемник груза, в данном случае - в печь 6. Уплотнение в...

Номер патента: 1041055

Опубликовано: 15.09.1983

Авторы: Борисов, Матюшкин

МПК: A01C 5/04

Метки: ямокопатель

...стяжки и шарнирно связано с пальцем.Кроме того, на продольной рамке закреплен имеющий втулку дополнительный кронштейн, при этом винтовая стяжка шарнирно связана с осью вертикального шарнира поперечной рамки, а палец размещен во втулке дополнительного кронштейна. На фиг. 1 изображен ямокопатель, для бурения наклонных ям при повороте поперечной рамки; на фиг. 2 - то же, для бурения вертикальных ям при повороте поперечной рамки в горизонтальной плоскости.Ямокопатель содержит поперечную поворотную рамку 1, соединенную вертикальными шарнирами 2 с продольной рамкой 3, поворотной вокруг приводного кардан- ного вала 4, и горизонтальными шарнирами 5 с несущей трубчатой стрелкой 6, внутри которой размещен приводной карданный вал 4. На свободном...
