Борисов

Номер патента: 1776505

Опубликовано: 23.11.1992

Авторы: Борисов, Гагарина, Ковалев, Лукоянов

МПК: B23H 7/18

Метки: зазором, искрового, обработке, промежутка, электроэрозионной

...==Езад КнПри коротком замыкании Оос = 0 и Еп ==Езад(Кн - 1), так как Кн=- 0-1, то всегдаподача будет отрицательна, т,е, будет отвод, 45При выборе коэффициента напряженности Кн имеем:при Кн=ООосЕп = (О - " 1)Еэад, 50откуда движение вперед невозможно,При Кн =1ОосЕпЕзад ( -- ),Оххт,е, скорость подачи (но без отвода) пропорциональна нагрузке. Наилучшие режимырезания достигаются при Кн = 0,2-0,8.Реализация данного способа слеженияза электрозрозионным промежутком заключается в применении с целью защиты отпомех отдельного гальванически развязанного от цифровой части блока обратной связи, в котором оба сигнала Оос и Охх сначаладетектируются, а затем преобразуются в частоту следования нормированных импульсов преобразователями напряжение...

Номер патента: 1776216

Опубликовано: 15.11.1992

Авторы: Аверьянов, Арцев, Батов, Борисов, Голиков, Голубев, Дымченко, Ермоленко, Клепиков, Литвинов, Оробцев, Усик

МПК: B22D 7/00

Метки: разливки, скоростной, стали

...надежная фиксация теплоизоляционных плит. При уменьшении интенсивности разливки более чем через 5 секунд после возгорания красящего материала имеет место всплывание теплоизоляционных плит. Нанесение на нижнюю торцевую поверхность теплоизоляционных плит слоя сгораемого красящего материала обеспечивает возможность точно фиксировать момент контакта расплава с теплоизоляционной плитой и соответственно изменять интенсивность разливки стали.Изобретение иллюстрируется следующими примерами. Спокойную сталь марки СтЗСп выплавляли в 160-тонном конвертере и разливали в 8-тонные сквозные, уширенные книзу изложницы. В головной части изложниц крепили с помощью огнеупорных клиньев теплоизоляционные плиты длиной 490 мм. Перед установкой на нижнюю...

Номер патента: 1775713

Опубликовано: 15.11.1992

Авторы: Борисов, Гусев, Смирнов, Соснин, Челноков

МПК: G03D 9/02

Метки: рентгенограмм

...полые валки 7 и 8, внутри которых закреплены нагревательные элементы 9 и термодатчики 10, редуктор 11 с электродвигателем 12, источник питания 13 с реле 14,Устройство работает следующим образом,После экспонирования кассеты 1 с усиливающим экраном 2 и негативным фотоматериалом 3 в рентгеновском излучении кассету 1 через защитные шторки 6 устанавливают в проявочный блок 5, где на его основании сначала размещают позитивный материал 15 с закрепленной капсулой 16, с проявляющей пастой, Концы негативного и позитивного фотоматериалов совмещают и устанавливают между валками 7 и 8, которые элементами 9 нагреты до температуры Т. Валки выполнены из теплопроводного материала (сталь, медь), поэтому при наложении на них фотоматериалов 3, 15 и капсулы...

Номер патента: 1774969

Опубликовано: 07.11.1992

Авторы: Борисов, Макарьин, Постольный

МПК: D01G 15/26

Метки: барабана, главного, прочеса, съема, узел, чесальной

...пневмокамера имеет дополнительное сопло. направленное в зону перехода волокон с главного барабана на верхний съемный барабан. 1 ил. барабана 7 на съемные валики 9, с нижнего съемного барабана 8 на съемные валики 10,Волокно через узел питания 1 и приемный барабан 2 поступает на главный барабан, где осуществляется в зоне шляпочного полотна 4 чесания, С главного барабана 3 волокно снимает верхний 7 и нижний 8 съемные барабаны, Остаточный слой волокон на главном барабане поддерживается регулируемыми поддонами 5 и б. Со съемных барабанов 7 и 8 пронес снимается съемными валиками 9 и 10. Во время технологического процесса чесания постоянно происходит выпадание пуха от съемных барабанов и волокон от съемных валиков.Пух от нижних сьел 1 ного...

Номер патента: 1774352

Опубликовано: 07.11.1992

Автор: Борисов

МПК: G06F 15/36

Метки: величин, нечетких, сравнения

...Раушская наб., 4 И Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина; 101 Изобретение относится к вычислительной технике и может быть использовано для оценки состояния объекта по нескольким параметрам при нечетком задании степени принадлежности возможных значений па раметров заданному состоянию объекта.Цель изобретения - расширение функциональных возможностей за счет формирования оценки степени принадлежности нечеткого множества заданному четкому 10 множеству,На чертеже представлена электрическая структурная схема устройства.Устройство содержит регистры 1-1 - 1-щ сдвига, генератор тактовых импульсов (ГГИ) 15 2, группы 3- блоков 3-1-1 - 3-а-й вычисления функции принадлежности, блоки 4- определения минимального...

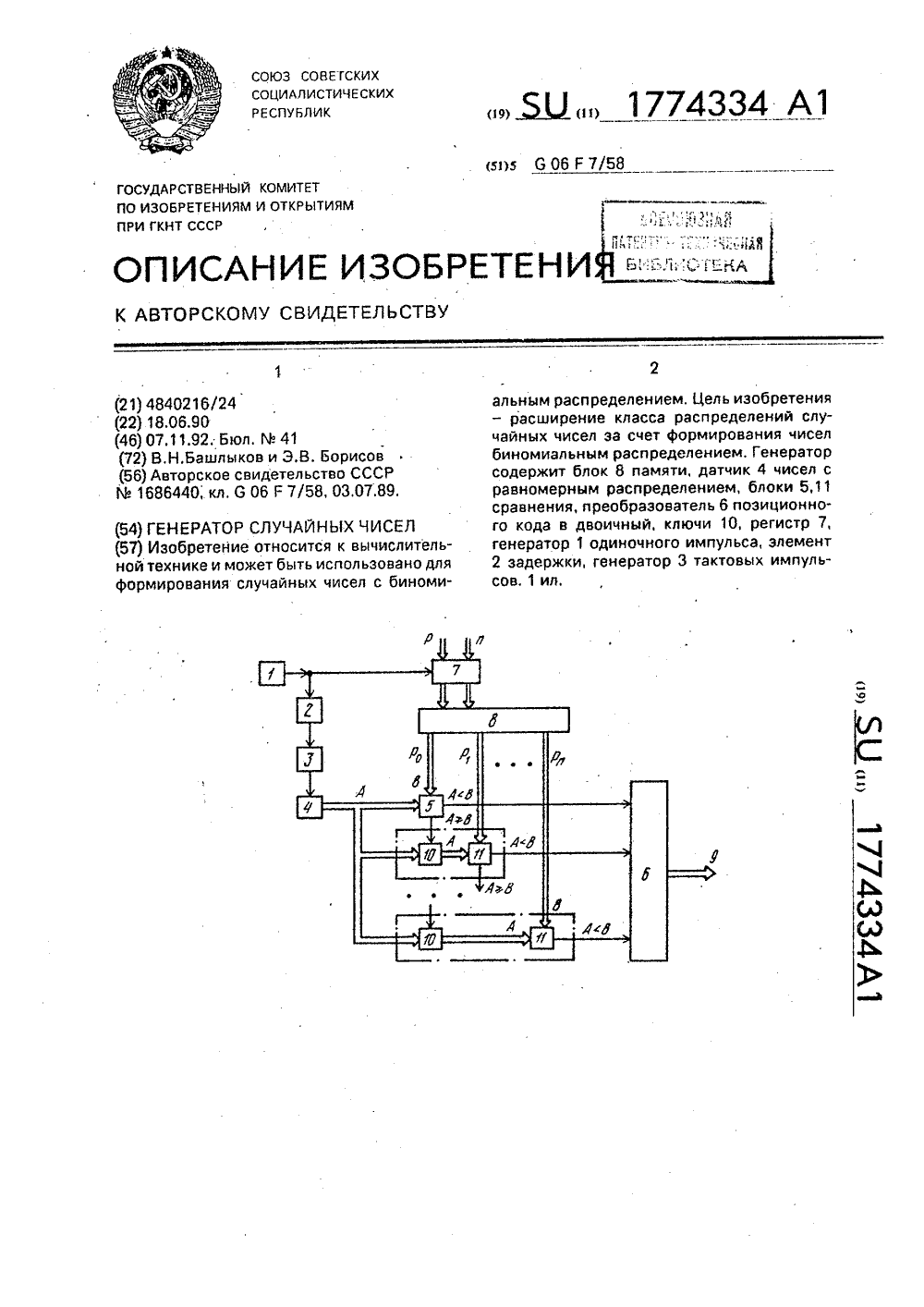

Номер патента: 1774334

Опубликовано: 07.11.1992

Авторы: Башлыков, Борисов

МПК: G06F 7/58

Метки: генератор, случайных, чисел

...позици- онный код 1,11, который в 50 преобразователе 6 преобразуется в двоичный код О, соответствующий возможному значению случайного числа.Если хеРо, то сигнал логической "1" появляется на втором выходе блока 5, в ре зультате чего открывается первый ключ 10.В этом случае сигнал хе, поступает на вход первого блока 11 сравнения, Тогда, если хеРо, но хеР 1, то сигнал логический "1" наблюдается,на выходе "Меньше" первого блока 11 и на входе преобразователя 6 наблюдается код 0,1, который преобразуется в двоичный код 1,Описанные выше процессы происходят по каждому импульсу ГТИ 3, по каждому из которых код на входе преобразователя 6, состоящий иэ единиц и одного нуля, преобразуется в двоичный код числа, соответствующего числу нулей в...

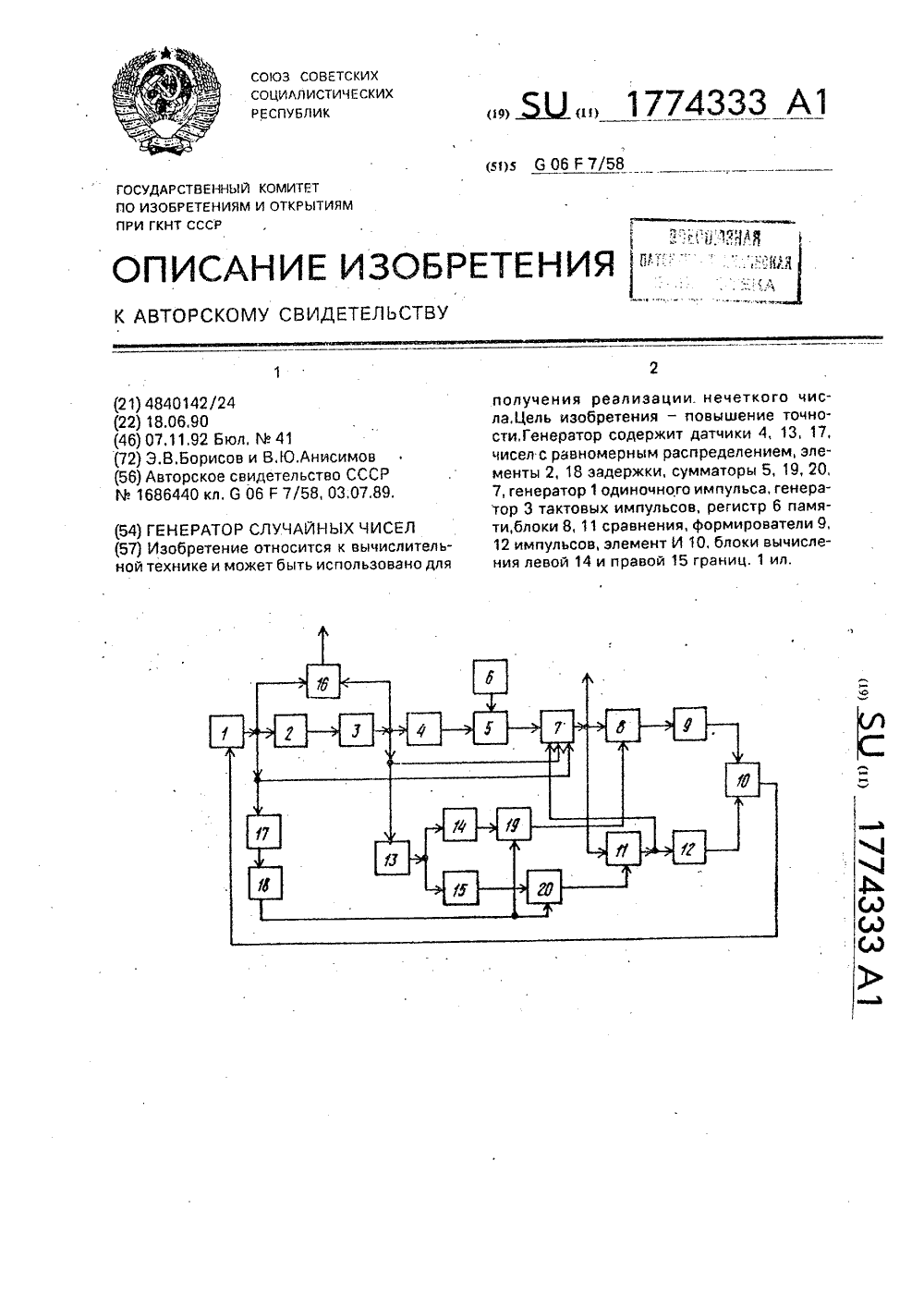

Номер патента: 1774333

Опубликовано: 07.11.1992

Авторы: Анисимов, Борисов

МПК: G06F 7/58

Метки: генератор, случайных, чисел

...ГТИ 3, который подается (при необходимости с задержкой) на вход разрешения суммирования,"сигнал с выхода первого сумматора 5 заносится в накапливающийся сумматор 7. Поскольку на выходе второго блока 11 сравнения в самом начале всегда присутствует уровень логического "О", то сумматор 7 работает в режиме суммирования,Описанные выше процессы повторяются и в результате сигнал на входе накапливающего сумматора 7 увеличивается, оставаясь случайным, При этом по каждому импульсу ГТИ 3 после изменения выходного сигнала второго ДЧРР 13, который является адресным сигналом для блоков 14 и 15, выполненных в виде ПЗУ, на их выходахформируются левая Гл и правая Гпр границы интервала (см.ф-лы 1 при а=а). Во втором 19 и третьем 20 сумматорах к ним...

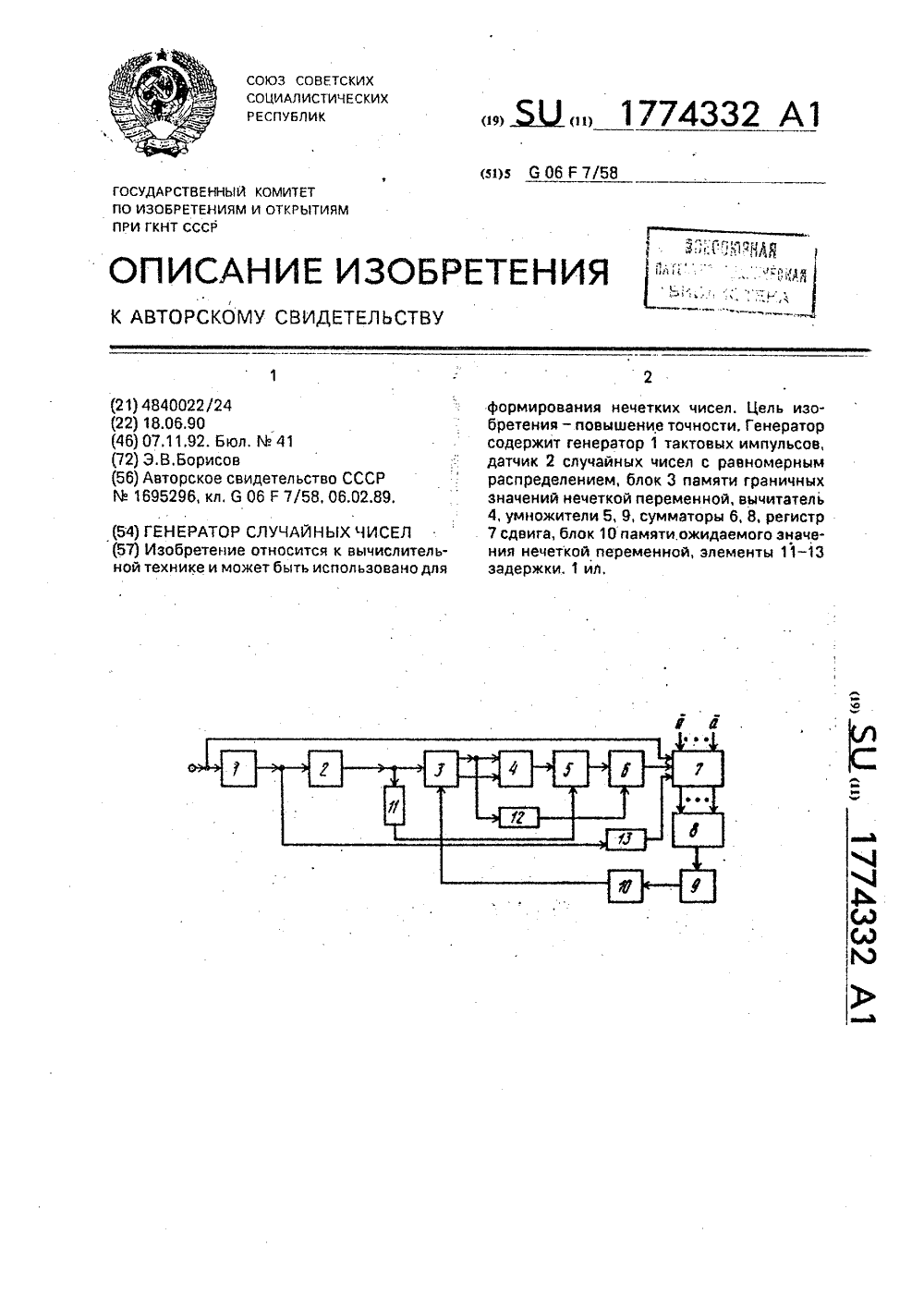

Номер патента: 1774332

Опубликовано: 07.11.1992

Автор: Борисов

МПК: G06F 7/58

Метки: генератор, случайных, чисел

...хл+ г - 1 (хпр хл 1)1 55которое по импульсу с выхода элемента 13задержки записывается в первую ячейку регистра 7 с предварительным сдвигом предыдущих чисел. Через и тактов и в последующем в регистре 7 сдвига постоянно находится и нечетких чисел, которые после суммирования всумматоре 8 и умножения 1/и в умножителе9 преобразуются в оценку среднего значения нечеткой величины.их= - ), х 1,иЕсли нечеткие числа группируются примерно равномерно возле а, то на выходеблока 10 вырабатывается величина а, которая и поступает на вход блока 3, В этомслучае никакого регулирования генераторане происходит, При х, относительно существенно отличающегося от а, блок 3 изменяетсвою выходную величину. В частном случаеблок 10 может повторять входной сигнал а:=...

Номер патента: 1774331

Опубликовано: 07.11.1992

Авторы: Анисимов, Борисов

МПК: G06F 7/58

Метки: величин, нечетких, сравнения

...сигнал которого соответствует номеру элементов нечетких множеств 1. По каждому из этих номеров на выходе первого формирователя 3 вырабатывается значение функции принадлежности Мд (а), на выходе второго формирователя 7 - Мв (Ь), на выходе третьего формирователя 8 - Мв (Ь),Эти значения записываются в формирователи 3,7, 8, выполненные в виде ПЗУ, заранее. Нетрудно видеть, что в этом случае навыходе первого формирователя 4 после выработки ГТИ 1 и импульсов сформировано10 значение обобщенного показателя сходстваб (А,В), а на выходе второго формирователя9 - значение обобщенного показателя сходства б (А,В), Задержка в первом элементе 10задержки соответствуетдлительности пере 15 ходных процессов в элементах 2, 3, 7, 8, 13- 15. В блоке 5...

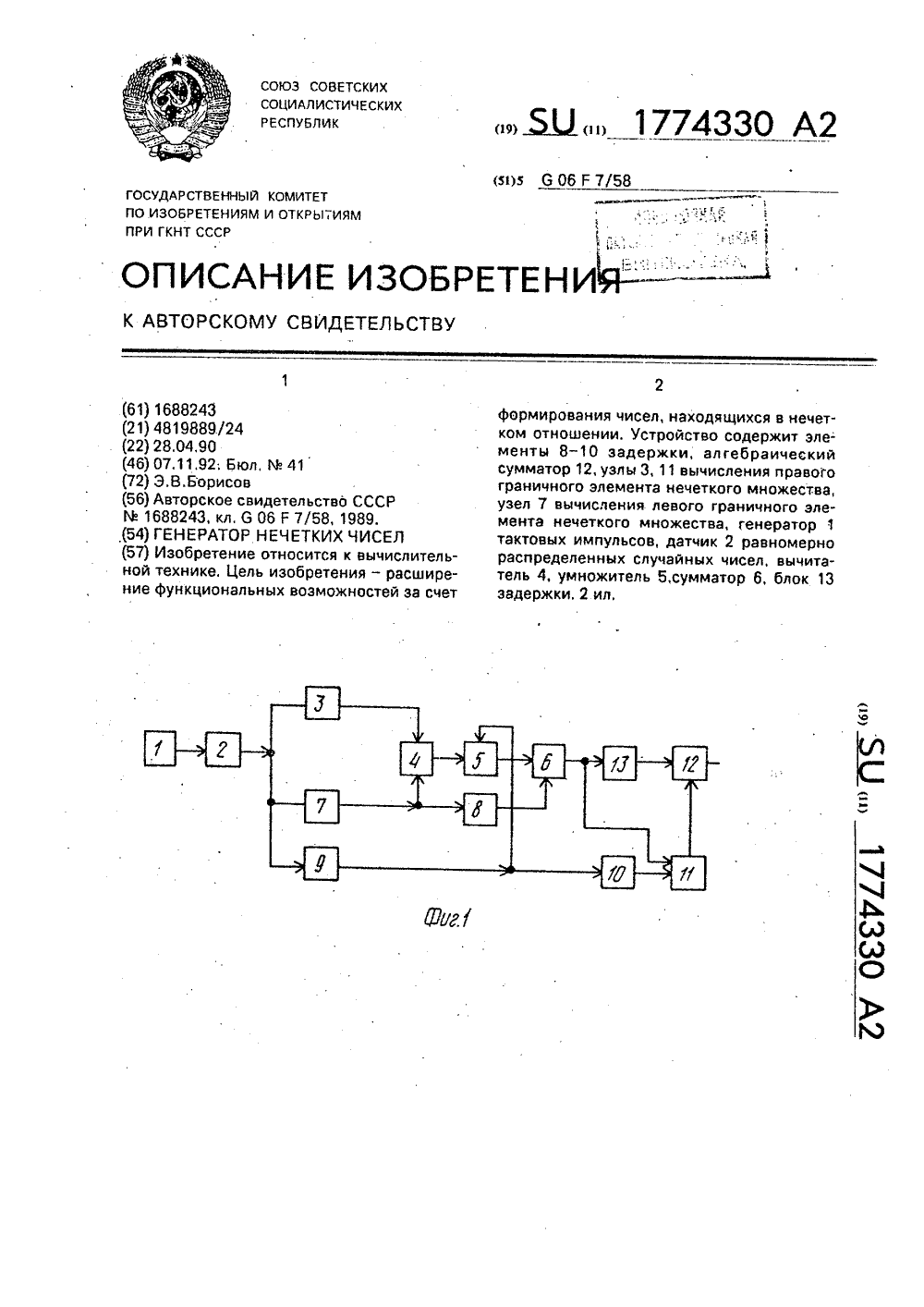

Номер патента: 1774330

Опубликовано: 07.11.1992

Автор: Борисов

МПК: G06F 7/58

Метки: генератор, нечетких, чисел

...вырабатываетсявозможное значение х случайного числа Х сравномерным распределением в интервале (О, 1). В узле 3 вырабатывается правыйграничный элемент упр нечеткого множества, а в узле 7 - левый граничный элемент ул.Для симметрической функции принадлежности типа примерного равенства,иу (у) = п 1 ах (О, 1 -о ),где а, о - параметры положения и размахафункции принадлежности, точка ул определяется из условияу, +ах=1 -55а точка упр - из условиях=1 -упр аТогда узел 7 программируется на основании равенства ул = а + о (х - 1),а узел 3 - на основании равенстваупр = а + О ( х + 1).В вычитателе 4 формируется разность упр улкоторая после умножения в умножителе 5 на х- и сложения в сумматоре 6 с величиной ул преобразуетая в возможное...

Номер патента: 1774329

Опубликовано: 07.11.1992

Авторы: Башлыков, Борисов, Мартынов

МПК: G06F 7/58

Метки: генератор, случайных, чисел

Номер патента: 1773951

Опубликовано: 07.11.1992

Авторы: Бодриков, Борисов, Кулакова, Курноскин, Османов, Федорова, Флеров, Шульпина

МПК: C25F 3/20

Метки: алюминия, полирования, сплавов, электролит

...монохлорид серы (ТУ-09-14- 1866-76). Полученный продукт ДИД упаривали под вакуумом и после промывки водой и гексаном перекристаллизавывали из метанола. Выход сухого ДИД 75.Добавка ДИД, вводится в полировочный раствор в качестве блескаобразующей, Небольшое содержание ДИД в растворе(0,65 гл) обеспечивает повышение отражательной способности сплава А 6 Н вдвое (с 35 до 56-90) (см,таблицу. примеры 4-6,8),Совместное присутствие обеих добавок в растворе приводит к усилению эффекта полирования, что связано с явлением синергизма - взаимного усиливающего действия двух ораганических веществ,Таким образом, дополнительное введение добавок ТАТ и ДИД в щелочной раствор электрополирования позволяет повысить отражательную способность и относительное...

Номер патента: 1772187

Опубликовано: 30.10.1992

Авторы: Архипенко, Борисов, Исмагулов, Самсонов, Святская, Худяков

МПК: C22B 7/00

Метки: действия, извлечения, непрерывного, олова, оловосодержащего, скрапа

...выполнен в виде двигателя, шкивов с эксцентриковым валом и шатуна,На фиг. 1 дана установка, общий вид, на фиг. 2 - то же, план; на фиг. 3 - крепление шатуна.Предлагаемая установка непрерывного действия содержит корпус 1, анод 2, катоды 3, анодную шину 4 и катодную шину 5,Корпус 1 выполнен в виде полого вертикально установленного. цилиндра 6, герметично соединенного с коническим днищем 7. Полость, образованная цилиндром и днищем, служит ванной для электролизера. Днище 7 снабжено штуцером 8. В цилиндре 6 предусмотрены боковой штуцер 9 для подвода электролита, штуцер 10 - для слива электролита, штуцер 11 для подвода теплоносителя и штуцер 12 для отвода использованного теплоносителя. Корпус 1 посредством кронштейнов 13 установлен на...

Номер патента: 1771944

Опубликовано: 30.10.1992

Авторы: Борисов, Котов, Лесохин

МПК: B25B 21/00

Метки: гайковерт

...выполнен в виде расположеного по оси в корпусе эластичного шланга, а гайковерт снабжен шарнирно установленными в корпусе кулачками и охватывающим эластичный шланг упругим каркасом с отогнутыми лепестками, закрепленными на кулачках, а собачки установлены в последних,Кроме того, возможно выполнение упругого каркаса в виде перекрывающих друг друга плоских пружин, закрепленных свободными концами на кулачках.На фиг, 1 изображен гайковерт, общий вид; на фиг, 2 - разрез А - А на фиг. 1 при атмосферном давлении в эластичном шланге; на фиг, 3 - то же, при максимальном давлении в эластичном шланге; на фиг, 4 - фрагмент гайковерта.Гайковерт содержит рабочую головку 1, неподвижный корпус 2 с храповыл колесом 3, подпружиненные собачки 4, связанные...

Номер патента: 1771723

Опубликовано: 30.10.1992

Авторы: Борисов, Грынив, Красюк, Пастернак, Притыка, Рыбка, Сенык

МПК: A61F 2/60

Метки: гильз, конечностей, приемных, протезов

...при ее изготовлении, Легкая и удобная в работе. Использованиетолкателя облегчает процесс извлечения готовой гильзы из пуансона,Аналогичных решений, позволяющихоблегчить процесс изготовления приемныхгильз протезов иэ слоистых пластиков, впротезировании не выявлено.На фиг. 1 показан общий вид устройства; на фиг. 2 - показан пуансон, установленный в кронштейне,Устройство содержит корпус 1, контактирующий с ним негатив 2 с расположеннойвнутри стойкой 3, тормозной узел 4, кронштейнн 5 с фланцем б и основанием 7, толкатель 8, размещенный вдоль внутреннейповерхности стойки, и элементы крепления,выполненные в виде закрепленного с однойстороны стойки 3 хвастовика 9 с маховиком10 с воэможностью подтарможеннаго поворота вокруг вертикальной...

Номер патента: 1771079

Опубликовано: 23.10.1992

Автор: Борисов

МПК: H04N 5/30

Метки: видеосигнала, формирования

...2-1- 2-п, а выход (и+1)-го элемента задержки соединен с оптическим входом ОКГ 4.Работает устройство формирования видеосигнала следующим образом.После запуска ОКГ 4 последним вырабатывается оптический импульс, который последовательно формируется на выходах (и+1)-го элементов задержки 5-1-5-(и+1). Время задержки увеличивается с увеличением номера элемента задержки, последний импульс на выходе элемента задержки приведет к повторному запуску ОКГ и описанные процессы будут повторяться.Кроме того, на выходах формирователей 1-1 - 1-и формируются световые потоки, интенсивность которых пропорциональна соответствующим элементам изображения. Однако при этом сигнал с максимальным уровнем недостаточен, чтобы превысить пороговую...

Номер патента: 1770828

Опубликовано: 23.10.1992

Авторы: Борисов, Зимина, Крашенинников, Филиппов, Филонов

МПК: G01N 13/02

Метки: восстановления, высокотемпературного, исследования, кинетики, металлов, оксидов

...изотермическуьо зону (1500-1700 С) печи 4, вакуумное уплотнение 5. экраны б, нагреватель 7, смотровое окно 8, фото- или кинокамеру 9, металлический стержень 10, стержень 11 из А 20 з,отводы 12 и 13 для входного и выходного контроля газовой фазы; А - положение графитовой подложки с таблеткой оксида металла до начала проведения процесса, Б - в момент начала эксперимента,П р и м ер .Печь предварительно откачивают до 10 атм и заполняют гелием, Таблетка оксида металла на графитовой подложке. внесенная в изо;ермическую зону печи при температуре 1570 С, расплавляется в течение первых 15-20 с, При этом Формируется капля оксида металла. Профиль капли снимают на Фотопленку со скоростю 1 кадр в 1-2 с. При этом образцы готовят заранее, а не...

Номер патента: 1770786

Опубликовано: 23.10.1992

Авторы: Борисов, Губайдуллин

МПК: G01L 3/10

Метки: валах, вращающихся, крутящего, момента

...вращаться,Рассматривая случай, когда подвижное токопровоаящее кольцо, являющееся экраном 9, вращаясь, находится в установившемся режиме, т.е, скорость вращения вала 12 с упругой вставкой 11, э значит и подвижное токопроеодящее кольцо, являющееся экраном 9, величина постоянная и не изменяется во времени. Если скорость вращения2 = г+) й) п.т.э. (2) где г- активная составляющая сопротивле ния подвижного токопроводящего экрана;.п.т.э. - индуктивная (реактивная) составляющая подвижного токопроводящего экрана сопротивления;выполняя условие равенства, запишем Ъ = г 1+ ) й)1 п.т.э. (3) правомерно записать в операторной форме 55(4) подвижного токопроводящего кольца, являющееся экраном, является в данном случаек.з, витком для э.д.с., наводимого в...

Номер патента: 1770606

Опубликовано: 23.10.1992

Автор: Борисов

МПК: F04C 2/08

Метки: гидромашина, зацепления, наружного, шестеренная

...а в каждом полуцилиндрическом блоке выполнены расточки для венцов шестерен, пазы для торцовых уплотнительных элементов и камеры радиального поджима, при этом торцовые уплотнительные элементы выпол нены симметричными относительно плоскости, проходящей через оси шестерен, и на каждом из торцовых уплотнительныхэлементов выполнены по меньшей мере две камеры торцового поджима, расположенные симметрично относительно той же плоскости.На фиг, 1 изображена шестеренная реверсивная гидромашина наружного зацепления, продольный разрез; на фиг. 2 - тоже, разрез А-А на фиг, 1; на фиг, 3 - то же, разрез Б-Б на фиг. 2,Шестеренная реверсивная гидромашина состоит из корпуса 1, крышки 2 и размещенного в цилиндрической расточке корпуса 1 качающего узла,...

Номер патента: 1770593

Опубликовано: 23.10.1992

Авторы: Борисов, Диденко, Прищепа, Шехтман

МПК: F04C 2/04

Метки: гидромашина, шестеренная

...обеспечения возможности отводаутечек жидкости как на одну, так и на другую. сторону на внутренней поверхности торцовой крышки выполнены параллельно и симметрично плоскости, проходящей через осирасточек. две канавки, соединяющие расточки, а на внутренней поверхности днища,выполненного отъемным или цельным, выполнена параллельно плоскости, проходящей через оси расточек, дополнительнаяканавка, причем расположение канавок определяется соотношениемЪ42где Е - расстояние от плоскости, проходящей через оси расточек до внешней стороны канавок;Ор - диаметр расточек.Сущность изобретения поясняется чертежами, на которых изображены: на фиг.1 -шестеренная гидромашина, продольныйразрез; на фиг,2 - то же. разрез А-А нафиг.1,Шестеренная гидромашина...

Номер патента: 1770274

Опубликовано: 23.10.1992

Авторы: Борисов, Боровинская, Буров, Мержанов, Ратников, Столин

МПК: B22F 9/00, C01B 31/30

Метки: порошкообразного, реактор, тугоплавкого

...осевого давления в горящей реакционной смеси создается сложный сдвиг в тангенциальном и осевом направлениях, под действием которого продукты горения образуются в виде мелкодисперсного порошка, Этот порошок через зазор между ротором и стенками реактора, которые с целью повышения износоустойчивости, снабжены 5 металлокерамической футеровкой 18, попадает в зону выгрузки и через окно 21 ссыпается в бункер для готового порошка 22. Для обеспечения непрерывной работы реактора необходимо, чтобы фронт горения не выхо дил за пределы зоны горения реактора. Этого достигают путем изменения скоростей подачи реакционной смеси в реактор и удаления продуктов горения из реактора. Для этого с помощью датчика положения фронта 15 горения 13 отслеживается...

Номер патента: 1770029

Опубликовано: 23.10.1992

Авторы: Борисов, Таратынов

МПК: B22C 7/02

Метки: выплавляемых, моделей, пресс-форма

...втулкой, размещенной в подвикной полуформе, при этом втулка имеет защелки, .выполненные в виде двуплечих рычагов, установленных с возможностью поворота на осях и взаимодействия со штангой и втулкой, причем втулка установлена в неподвижной полуформе с возможностью возвратно-поступательного перемещения,Указанные отличительнье признаки отсутствуют в известных (1), (2) технических решениях и являются новыми,Сопоставительный анализ заявляемою и известных технических решений показал, что только наличие каждого из вышеперечисленных признаков, в их совокупности, обеспечивает достижение поставленной цели. В заявляемой пресс-форме для изготовления выплавляемцх моделей совокупность отличительных и известных признаков является новой, т.к....

Номер патента: 1768775

Опубликовано: 15.10.1992

Авторы: Борисов, Гаврилов, Мосин, Шкарупило, Эфрос

МПК: F02B 27/02, F02B 27/04

Метки: внутреннего, впускной, двигателя, двухцилиндрового, сгорания, трубопровод

...вспышками в соседних цилиндрах.Поставленная цель достигается тем, что выпускной трубопровод отличается тем, что коллектор выполнен О-образным, а отводящий патрубок выполнен в виде ответвления от одного из выпускных патрубков.На фиг.1 изображена схема двигателя с использованием предлагаемого выпускного трубопровода. Выпускной трубопровод состоит из выпускных патрубков цилиндров 1, 2 и коллектора 3, Отработавшие газы из двигателя 4 через отводящий патрубок 5 поступают на газовую турбину 6 ТКР, приводя его во вращение, От компрессора 7 сжатый воздух поступает во впускной трубопровод 8 и далее в двигатель,Длина выпускного патрубка от канала головки первого цилиндра дотрубокомпрессора выполняется минимальной, такую же длину имеет патрубок...

Номер патента: 1768092

Опубликовано: 15.10.1992

Авторы: Борисов, Городов, Гуляев, Ершов, Юдин

МПК: A01K 61/00

Метки: живой, рыбы, хранения

...на дне и нижней кромке стенки мешка с чередованием их,пропущены через направляющийроЬк и вязаны с фиксирующйм механйзмо 4 последний выполнен в виде 1 дноплечего"рьча 1 а с рукояткой, служащей для крепления концов ветвей стяжного троса, при этом ось рычага смещена по высоте относительно оси направляющего ролика.На фиг. 1 изображено устройство для хранения живой рыбы, общий вид; на фиг,2 - вид А на фиг. 1.Устройство содержит раму 1 с закрепленными на ней крючьями 2, на которые навешивается мешок из сетного материала 3, имеющий в основании отверстие и подвижное днище 10, стянутое с боковой сеткой мешка 3 гибким тросом 4, пропущенным через стяжные кольца 5 и выведенным через отклоняющий ролик б на запорное устройство, смонтированное...

Номер патента: 1462862

Опубликовано: 07.10.1992

Авторы: Борисов, Браславский, Брызгунов, Евгеньев, Петешов

МПК: E02D 17/18

Метки: возведения, насыпи

...воздействия массыверхнего слоя 2 насыпи не будет происходить, а упорно-дренирующие призмы 3, находясь в мерзлом состоянии,не будут обеспечивать дренирование.Кроме того, весь "подмораживающий"эффект, получаемый от более раннего.оттаивания. переувлажненного мерзлогогрунта 4 в нижнем слое 1 насыпи, будет истрачен в холодный период, когда он вместо обеспечения полезногоэффекта будет приносить вред, дополнительно подмораживая "арку", препятствующую началу консолидацииоттаявшегопереувлажненного грунта 4.г О 33-- 0,35 62 бслучае, если температура оттаивания переувлажненного засоленного мерзлого комковатого грунта 4 в нижнем слое 1 насыпи будет выше, чем в об.ласти значительных Фазовых превращений, т.е, практически ранна 0 С, то такая насыпь...

Номер патента: 1767609

Опубликовано: 07.10.1992

Авторы: Борисов, Картавых

МПК: H02H 7/10

Метки: агрегата, бесперебойного, защиты, питания

...которого подключены к выходам элемента 22, второй элемент И-НЕ 30, первый вход которого подключен к выходу элемента 29, а второй - к выходу элемента НЕ 26, третий элемент И-НЕ 31, первый вход которого подключен к выходу элемента 27 и входу элемента 28, а второй вход - к выходу элемента НЕ 25, четвертый элемент И-НЕ 32, первый и второй входы которого подключены соответственно к выходам элементов И-НЕ 30 и 31, а выход элемента И-НЕ 32 подключен к одному из входов элемента ИЛИ 20 (фиг. 1).Пороговый узел 17 и узел согласования 21 могут иметь несколько технических решений, одно из которых приведено на фиг, 3.1767609Пороговый узел 17 включает в себя опе-, однооперационных тиристоров с искусстрационный усилитель 33, первый 34, второй венной...

Номер патента: 1767236

Опубликовано: 07.10.1992

Авторы: Борисов, Гудков, Елисеев, Казаков, Митьковский, Новиков, Островский, Ребров, Токарев

МПК: F04F 9/00

Метки: вакуумный, насос, пароструйный

...полостью усеченного 20конуса 6, раструб 7 установлен на корпусе 1и снабжен рубашкой 10 охлаждения, входной патрубок 2 закреплен на раструбе 7, адополнительный зонт выполнен в виде симметричного многогранника 11. 25Насос содержит также кипятильник 12 срабочей жидкостью 13, выходной патрубок14 с фланцем 15.Вакуумный насос работает следующимобразом, 30Перед началом работы насос подключается входным патрубком 2 через затвор коткачиваемой емкости (не показана), а выходным патрубком 14 - к линии форвакуумной откачки (не показана). При закрытом 35затворе производится предварительная откачка внутреннего объема насоса и включается кипятильник 12.Для исключения вихревых токов пароврабочей жидкости 13 переход от зонта 4 к 40меньшему...

Номер патента: 1767021

Опубликовано: 07.10.1992

Авторы: Блинков, Борисов, Василевский, Гасанов, Костюков, Львова, Тушканов, Шейко

МПК: C22C 38/50

Метки: сталь

...в средней части с горизонтальной плитой 2 иггропущены через сквозные проточки 14 горизонтальной плиты 2, а нижниетяги шарнирно соединены с пуансонами 7.Верхние тяги 11 выполнены с упорами 15, снабжены одетыми на них до упоров 15 пружинами 16 и установлены свободными концами в прорезях 17 опор 18, закрепленных на горизонтальной плите 2, Шарнирно соединенные концы верхних 11 и нижних 12 тяг имеют возможность взаимодействия с кулачками 9.С целью компенсации вертикальных составляющи сил, возникающих в асфальтобетонной смеси 19 под действием уплотняющих усилий; при-получеьии асфальтобетонного покрытия 20 горизонтальная плита 2 имеет груз 21. Для перекрытия 15 20 25 30 35 40 45 50 55 зазора 5 в начале работы устройства оноснабжено заглушкой...

Номер патента: 1766664

Опубликовано: 07.10.1992

Авторы: Авдеев, Борисов, Стригачев

МПК: B28B 5/02

Метки: непрерывного, строительных

...сечение Д - Д на 10фиг 6,Установка для изготовления керамических изделий выполнена в виде конвейера 1с фбрмами 2, над верхней ветвью которогоразмещены узлы для осуществления основного технологического процесса, а именно:загрузочный бункер 3, ротор 4 виброформования, ротор-пустообразователь 5, Поднижней ветвью 6 конвейера размещен клинообразный скребок 7, расположенный под 20острым углом к наклонному участку конвейера, ротор 8 очистки и приспособление 9 длясмазки форм.Конвейер 1 представляет собой приводную четырехрядную цепь, на которой с 25помощью вкладыша 10 закреплены П-образные основания 11 форм 2. На продольных бортах 12 формы имеются кронштейны13 для осей 14, на которых разворачиваютсяторцовые борта формы, выполненные в виде двух...

Номер патента: 1766580

Опубликовано: 07.10.1992

Авторы: Борисов, Колобков, Морозов, Серебряков

МПК: B22C 5/00

Метки: смеситель

...Зубчатое колесо 5 обкатывается повенцу 12 и приводит рабочую камеру во вращение относительно оси 19. В патрубок 13 непрерывно загружают сухие компоненты, а в патрубок 14 - жидкие. Смесь по действием сил тяжести и двух центробежных механизмов интенсивно перемешивается. В камере 3 происходит сухое перемешивание, а в камере 4 - окончательное, По мере подачи свежих материалов готовая смесь вытесняется по выходной горловине 6 из рабочей камеры и выбрасывается в коллектор 15, откуда по течке 16 поступает к потребителю;Качество смеси зависит от соотношения Иг = 0,50,9, где Ь - расстояние между осями 19 и 20; г - радиус зубчатого колеса рабочей камеры. При Л /г0,9 неподвижный патрубок 14 не проходит во вращающуюся часть 5 рабочей камеры, При...
