Борисов

Номер патента: 1307483

Опубликовано: 30.04.1987

Автор: Борисов

МПК: G11C 19/36, H04L 13/12

Метки: переключающее

...управляющем ключе 1 через обмотку реле 4 начинает протекать ток, достаточныйдля переключения этого реле. Приэтом контакты реле 6 и 7 замыкаются, а контакт 5 размыкается и реле 4переходит в режим самоудержания,Запоминающий конденсатор 8 этойячейки через резистор 2 начинает приэтом заряжаться до напряжения шиныпитания 13.При размыкании управляющего ключа1 ток через обмотку реле 4 прекращается, контакты 6 и 7 размыкаются, аконтакт 5 замыкается . Поскольку управляющая шина 16 приобретает потен -циал первого вывода конденсатора 8,ток через вентильные,элементы 10 иобратно смещенные разделительные диоды 9 других ячеек 3 не протекает изаряд на запоминающем конденсаторесохраняет свою величину в течениевремени, пока управляющий ключ 1...

Номер патента: 1307218

Опубликовано: 30.04.1987

Авторы: Борисов, Курский, Фасолько

МПК: G01B 5/20

Метки: кольца, отклонений, порошневого, свободном, состоянии, формы

...сос тоянии и обеспечение контроля отклонений формы кольца до изготовления замка путем базирования кольца при совмещении центра вращения поворотного стола с центром окружности, 15 проходящей через три точки наружной поверхности кольца, одна из которых диаметрально противоположна середине вырезаемого при изготовлении замка участка. 20На чертеже изображено устройство для реализации предлагаемого способа,Контролируемое поршневое кольцо 1 в свободном состоянии устанавливаютз на основании 2 поворотного стола 3 2 э между тремя штифтами 4, которые равномерно расположены по окружности, равноудалены от центра и могут равноперемещаться на определенное расстояние с помощью микрометрического винта (на чертеже не показан), Штифты 4 сводят по...

Номер патента: 1306619

Опубликовано: 30.04.1987

Авторы: Ажгиревич, Борисов, Лунц, Ройтман

МПК: B21D 7/02

Метки: гибки, станок, труб, холодной

...19 укладывается на 45 ролики 11 поворотной рамы 7, которая находится в опущенном состоянии. Включается привод, и каретка 12 с зажимом подводится к торцу трубы-заготовки 19 так, что губки 17 и 18 охватывают стенку последней.Вращением винта 24 через рычаги 14 и 15 производится смыкание рифленых губок механизма зажима. на трубе,Вновь включается привод, и каретка, перемещаясь, вдвигает трубу-заготовку 19 под лекало 2 станка до совмещения левого торца трубы с левым торцом упора. 2Освободившаяся от трубы поворотнаярама 7 устанавливается гидроцилиндром 10 в наклонное положение, соответствующее приему изогнутой трубы,Заготовка поджимается гибочнымложементом 4 к лекалу 2, после чегоупор 3 поднимается до контакта с трубой и...

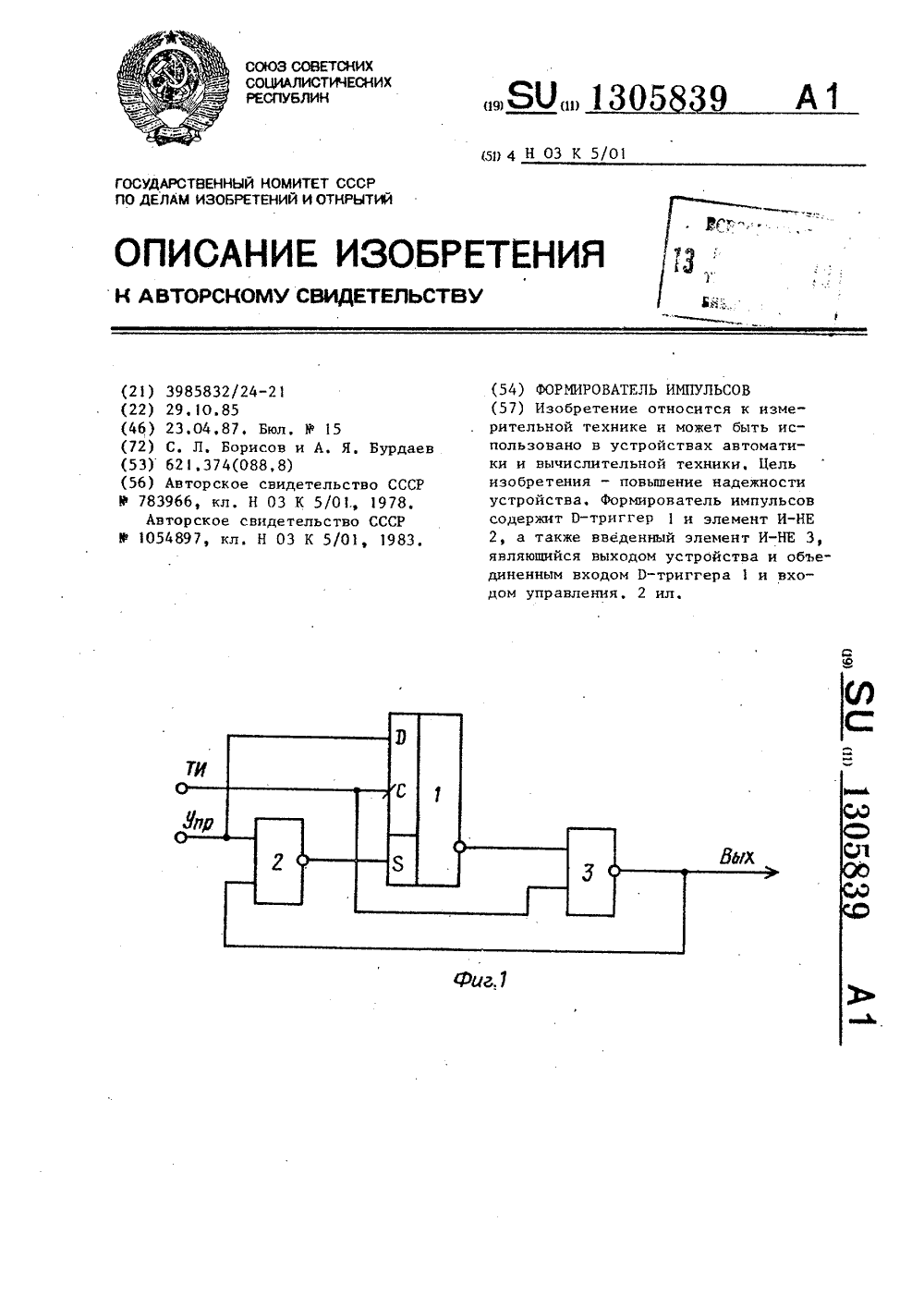

Номер патента: 1305839

Опубликовано: 23.04.1987

Авторы: Борисов, Бурдаев

МПК: H03K 5/01

Метки: импульсов, формирователь

...на выход устройства. До момента времени с (до подачи сигнала управления логическим нулем, фнг. 2 5) .сигнал на инверсном выходе триггера 1 соответствует логическому нулю (фиг. 28), на выходе устройства - логическая единица (фиг. 2 г). При этом на третий вход триггера 1 40 подается сигнал логического нуля (фиг. 2 а).В момент времени С сигнал управления становится равным логическомунулю, а сигнал на третьем входе и 45 втором входе триггера становится лоИзобретение относится к измерительной технике, а именно к формирователям импульсов, и может бытьиспользовано в устройствах автоматики и вычислительной техники, 5Целью изобретения является повышение надежности формирователя импульсов.На фиг. 1 приведена структурнаясхема формирователя...

Номер патента: 1305529

Опубликовано: 23.04.1987

Авторы: Борисов, Чижма, Чистяков

МПК: G01B 7/04

Метки: движущегося, параметров

...оси вращения измерительного ролика относительно его геометрического центра ось вращения ролика и кинематически связанный с нейподвижный шток измерительного преобразователя 4 перемещения совершаютвоэвратно-поступательные движения, асигнал на выходе измерительного преобразователя 4 перемещения изменяется по закону, близкому к синусоиде. материала следующим алгоритмом у==(ущд х) (у, -ум, ), где у " тол"шина матеРиала; Умин ф Умакс - сигналы на выходе сумматора 7; Ьх - Удвоенная величина смещения оси вращенияизмерительного ролика 2. 2 ил. Частота изменения сигнала пропорциональна скорости движения материала.Преобразователь 5 частота - ана"лог осуществляет преобразование скорости движения материала 3 в аналоговую величину. Сигнал с...

Номер патента: 1304889

Опубликовано: 23.04.1987

Авторы: Ангелов, Борисов, Зыков, Комлев, Недогон, Новиков, Ревнивцев, Сандт, Сулейменов, Тимченко, Урванцев, Шумейко

МПК: B03C 7/12

Метки: обогащения, руд, фосфатных, электростатического

...схеме: сырье сушат, дробят измельчают всухую33 в шаровой мельнице, работа.ощей в залкнутом цикле с Воздушным кляссийика" тором, до крупности менее О,16 мм, Далее измельченньй продукт подвергают пневмоэлектростатическому Обогащенио 3 на установке, Измельченный прсцукт, имеющий температуру 30 "С (и-.тервал температур может быть в пределах 20-.) О50 С)1 из бункерашнековым плтате.А 1 лем 2 поцяют в трубопровод 3 воздух в который поступает от вентилятора 4 подачи питания. В трубопроводе 3 образуется туобу 1 етный пь 1 ле газовый;о ток. В трубопровод:. 3 установлено за-. рядное устройство 5, и;едстав,г 1 яю 11 Е собой систему сотообразных элемен.- тов, обеспечиваюп,ее более полный контакт чястиц мятериала. между собой и с элементами...

Номер патента: 1303624

Опубликовано: 15.04.1987

Авторы: Банатов, Борисов, Доблер, Кандаловский

МПК: C21D 9/22

Метки: быстрорежущей, инструмента, стали, термической

...охлаждение, состоящее иэ охлаждения в расплавео селитры или каустика до 450 С охлаждение .на воздухе до комнатной температуры и двух - трехкратный отпускопри 560 С достигается тем, что нагрев до промежуточной температуры осуществляют в расплаве, содержащем, мас.7.: Оксид бораГидроокисьнатрия 40-60 40-60 а окончательный нагрев под закалку - в расплаве хлористого бария,При этом состав ванны промежуточ ного нагрева является ректификатором по отношению к расплаву ванны окончательного нагрева.Остроугольные образцы стали Р 6 М 5 подвергали термической обработке и с фПрименение предлагаемой термической обработки позволяет существенно снизить обезуглероживание и обезлегирование поверхности обрабатываемого инструмента из быстрорежущей стали,...

Номер патента: 1303283

Опубликовано: 15.04.1987

Авторы: Барсукова, Борисов, Городилов, Мельников, Одиноков

МПК: B23B 45/00

Метки: дрель, пневматическая

...полостью 6 двигателя 3 стаканом 7. Съемный конструктивный модуль 5 состоит из эектора 8, выходного патрубка 9 и 20 подстыкованного к нему пружиной 10 узла забора стружки, содержащего соединительную втулку 11 и сменный наконечник 12 с упорами 13 и прорезью 14. Сборник 15 стружки, имеющий разделительную мембрану 16, подключен к системе вакуумирования (не показана), Выходной патрубок 9 соединен со сборником 15 стружки шлангом 17.Дрель работает следующим образом. ЗОПри подаче сжатого воздуха от пневмосетичерез рукоятку дрели 2 83 2происходит вращение двигателя 3 и патрона 4, производится полезная работа. Отработанный воздух, обладающий скоростью и кинетической энергией и проходящий через выхлопную полость 6 двигателя в эжектор 8,...

Номер патента: 1302203

Опубликовано: 07.04.1987

Автор: Борисов

МПК: G01R 19/04

Метки: амплитуды, сигнала, синусоидального

...сигнала компаратора 1.40Установка частоты, поступающей на счетчики 3 и 4, производится следующим образом. Перед циклом измерения счетчики 3 и 4 обнулены, триггеры 18 и 16 находятся в нулевом и еди ничном состояниях соответственно, сигнал на выходе узла 7 сравнения ко. дов равен нулю, Частота на входах счетчика 3 такова, что при измерении счетчик 3 входит в переполнение.50В момент временипо переходу спадающего входного напряжения через нуль компаратор 1 вырабатывает на своем выходе сигнал логического "0", который проходит через инвертор 1555 и запускает счетчик 3. В некоторый момент временипроисходит переполнение счетчика 3, триггер 18 переходит в единичноесостояние, на его инверсном выходе - сигнал логическо 1 О 1В момент времени г....

Номер патента: 1301840

Опубликовано: 07.04.1987

Авторы: Борисов, Евтушенко, Каленик, Малыченко, Мартыненко, Озирный, Пилипенко, Чередниченко, Шахова

МПК: C10G 73/06

Метки: депарафинизации, нефтепродуктов, обезмасливания

...последней ступени испарениянаправляют в товарный парк, а частьего вводят в отстойник в виде циркулирующего потока, Депарафинированное масло после удаления из негорастворителя в четыре ступени испарения в количестве 66,8 мас.Е направляют в товарный парк. Содержание примесей нефтепродукта и воды в растворителе, регенерированном из осушенного раствора петролатума, составляет0,08 и 0,15 мас., соответственно.Содержание масла в петролатуме составляет 18,27.П р и м е р 2. 100 г рафината фракции350-420 С ставропольской нефти подвергают депарафинизации в две ступенифильтрации в присутствии растворителя МЭК - толуол (70:30 об,Е). Суммарное разбавление сырья растворителем составляет 1;2,8 мас.ч., температура Фильтрации на первой ступениминус 25 С,...

Номер патента: 1300536

Опубликовано: 30.03.1987

Авторы: Борисов, Дубяга, Кухарский

МПК: G09B 9/00

Метки: автоматизированных, операторов, оценки, психофизиологических, систем, характеристик

...Эти показания регистрируются и анализируются экспериментатором. Исследования построены на основе45 метода оценки человеком коротких ин- . тервалов времени. С помощью этого метода определяется способность субъективного отсчета времени, которая под влиянием возбуждения приводит к недооценке промежутка времени, т.е, его укорочению, а при развитии процесса торможения в связи с накоплением усталости - к переоценке промежутка времени, т,е, его удлинению. В качестве времени отсчета взято время нажатия кнопки оператором, которое преобразуется в импульс, длительность Изобретение относится к инженер- ,ной психологии, в частности к тренажерам, и может быть использовано какдля оценки профессиональной пригодности операторов, так и для оценки их...

Номер патента: 1299626

Опубликовано: 30.03.1987

Авторы: Борисов, Губенко, Дубинин, Козловский, Кравченко

МПК: B03C 1/00, B65G 27/00

Метки: загрузочное, металлов, разделителя, стружки, цветных

...11 фиксатором 12, Имея такуюже площадь сечения выпускного отверстия,как и окно задвижки с прямолинейной рабочей кромкой, оно способнопропускать кусковые материалы, размер которых в 4 - 6 раэ превышаетмаксимальный размер разделяемых час"тиц и которые обычно заклинивают в 35разгрузочном окне с прямолинейнойрабочей кромкой задвижки, Паз 6 сопряжен с гибким рыхлителем 13, одинконец которого соединен со стенкойбункер а 2 выше паэ а 6, а другой с, 40вибропитаталем 3. В зоне разгрузкибункера 2 рабочая поверхность 14вибропитателя 3 имеет выступы 15,расположенные с зазором между ними,Они служат для того, чтобы препятствовать самопроизвольному ссыпаниюматериала из бункера 2 по рабочейповерхности 14 вибропитателя 3 приего выключенном состоянии, а...

Номер патента: 1298743

Опубликовано: 23.03.1987

Авторы: Баканович, Борисов, Волковец

МПК: G06F 7/58

Метки: генератор, процесса, случайного

...импульсам и,таким образом, после снятия сигналазанесения состояние счетчиков группы3 соответствует значениям управляющих кодов, модифицированных в зависимости от значения, занесенного в регистр 5 памяти. МодиФикация управляющих кодов, хранящихся в регистрахпамяти группы 12, осуществляется 3 гприбавлением к управляющему коду, определяющему вероятность формирования кода, равного записанному в регистр 5 памяти, величины, пропорциональной коэффициенту корреляции меж. ду соседними значениями формируемой случайной величины. Для этого код, хранящийся в регистре 11 подается через элементы И группы 10 только на сумматор с номером, равным коду в регистре 5 памяти. На первые входы остальных сумматоров подается нольОдновременно с этим счетчик...

Номер патента: 1298616

Опубликовано: 23.03.1987

Авторы: Андрейчук, Берман, Борисов, Градинар, Дехтяр, Клейман, Терехов

МПК: G01N 19/04

Метки: подложкой, покрытия, прочности, сцепления

...со. ставляющих усилия отрыва и предотвращения попадания наносимого покрытия 1 рв зазоры,На чертеже показана схема предлагаемого устройства.Устройство содержит подложку 1с отверстием, размещенную в отверстии подложки 1 заподлицо с ее поверхностью втулку 2, шар 3 и штифт 4,размещенные во втулке 2. Шар 3 имеетдиаметр, равный диаметру отверстиявтулки 2, и установлен в ней на торце 2 Ош 1 ифта 4 так, что его центр лежит вплоскости поверхности подложки 1 ина одной оси со штифтом 4.Кроме того, устройство содержитустановленную на поверхности подложки 1 обойму 5 с коническим отверстием,меньший диаметр которого обращен кподложке 1 М образует на ней открытую кольцевую поверхность 6, основание 7 для размещения подложки 1 ЗОи охватывающий...

Номер патента: 1298449

Опубликовано: 23.03.1987

Авторы: Борисов, Грибков, Истомин, Соколов

МПК: F16H 1/00, F16H 25/00

Метки: волновая, передача

...колеса 3, что приводит к сближению углов нарезкирезьб на колесах 2 и 3 и повышениюкинематической точности передачи. ф ор м у л а и з о б р е т е н и я 15 25 Составитель Г.КузнецоваТехред М.Ходанич Редактор О,Головач Корректор А Тяско За 1 аз 873/36 Тираж 812 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 1Изобретение относится к машиностроению и может быть использовано для преобразования вращательного движения в поступательное.Цель изобретения - повышение кинематнческой точности при выполнении контактирующих венцов колес резьбовыми,На чертеже показана схема волновой передачи.Волновая передача...

Номер патента: 1297756

Опубликовано: 23.03.1987

Авторы: Борисов, Стягов

МПК: A01D 90/00

Метки: волокуша, толкающая

...кронштейнами 22.Верхняя горизонтальная ферма состоит иэ верхнего бруса 4, стержней23, верхнего кронштейна 16 навески,боковых кронштейнов 17 и перемычек 24. 7756 2соединяются с кронштейнами 22, а надругом конце несколько отверстийсоединяются с кронштейнами 31.Волокуша работает следующим обра 5 эсм,Кронштейнами 16 волокуша навешивается на трактор и устанавливаетсяна колеса 9, Блоковые стенки 2 отсоединяются от рамок 8 и раздвигают 10 ся в рабочее положение с ширинойзахвата в зависимости от объемноймассы подбираемого продукта и фиксируются стержнями 3 в соответствующихотверстиях.В зависимости от плотности почвыпрокладками 10 устанавливается минимальный зазор между предохранительными полозьями и почвой. При этомзазор между подбирающими...

Номер патента: 1091835

Опубликовано: 23.03.1987

Авторы: Борисов, Вольченко, Гориславец, Ильичев, Колесниченко, Лихарев, Соловов, Фоченков, Шидловский

МПК: F27D 11/06, H05B 6/20

Метки: индукционная, канальная, многофазная, печь

...трансформатора при питании печи по схеме со сдвиогам фаз, равным ОЦелью предлагаемого изобретения является говышение тепломассообмена между каналами и ванной печи, эффективное перемешивание расплава в ванне и симметричное распределение активной мощности и токов по каналампечи. Поставленная цель достигается тем, что индукционная канальная многофазная печь, содержащая ванну с расплавляемым металлом,подовый камень и установленную под ним индукционную единицу, содержащую два стержневых магнитопровода с индукторами и охватывающие их два боковых и центральный вертикальные каналы, соединенные горизонтальным, устья которых соединены с ванной, снабжена третьим стержневым магнитопроводом с индуктором, охваченным третьим боковым каналом,...

Номер патента: 1296835

Опубликовано: 15.03.1987

Авторы: Борисов, Гордеев, Медникова, Неклюдов, Поляшенко, Татусь, Шкилько

МПК: G01B 15/02

Метки: пленки, толщины

...самописцасоединен с входом блока 10 линейного нагрева, Образец может быть установлен на столик 11. Способ осуществляют следующим образом.На столик 11 устанавливают исследуемый образец. Для очистки поверхности от Физически адсорбированных атомов и снятия остаточных напряжений образец предварительно обрабатывают электронами с энергией 500 эВ в течение 20 с и отжигают при 00 К в течение 0,5 ч в вакууме 10 Па, т.е. до тех пор, пока давление остаточных газов по масс-спектрометру не становится равным 10 Па, Затем образец охлаждают до комнатной температуры, после чего его поверхность возбуждают электронами с энергией, которую можно изменять в пределах 50-150 эВ в течение 2 мин, После воз. - буждения с помощью манипулятора сто 35лик 11 с...

Номер патента: 1296764

Опубликовано: 15.03.1987

Авторы: Ахунджанов, Борисов, Грибков, Соколов

МПК: F16H 21/48

Метки: вращательное, движения, колебательного, преобразования

...объем. Цель изобретения - повышение надежности и КПД устройства за счет устранения проскальзывания конца стержня по торцу ведомого звена при прямом ходе ведущего звена.На чертеже показана схема устройства.Устройство содержит основание 1, генератор 2 механических колебаний, ведущее звено в виде штока 3, ведомое звено в виде поворотного диска 4 и стержень 5, связанный со штоком 3 сферическим шарниром 6, С помощью пружины 7, связанной с основанием 1, стержень 5 одним концом введен в кольцевую канавку 8, выполненную на торцовой поверхности диска 4, и подпружинен 20 к этой поверхности под углом, меньшим угла трения. На другом конце стержня 5 жестко закреплена инерционная масса в виде груза 9. Устройство работает следующим...

Номер патента: 1296698

Опубликовано: 15.03.1987

Авторы: Борисов, Гитман, Костарев

МПК: E04B 1/82

Метки: железобетонной, междуэтажного, перекрытия, плиты

...натяжения в арматуре от жесткости плиты перекрытия:В - ССавС Ме(1 - С)+ 2 УС С 26 РР9,61) предварительное натяжени учетом потерь (от релакса 5 10 15 20 ции арматуры, деформации формы и упоров, в которой изготавливается конструкция, усадки и ползучести бетона); В = Е 1 з - жесткость плиты есть произведение модуля упругости и момента инерции поперечного сечения конструкции; М, - нормативный момент от кратковременного действия внешней нагрузки;С - коэффициент, учитывающий влияние длительной ползучести бетона и зависит от влажностных условий, среды, в которой эксплуатируется сооружение;С = 2 и 3 (соответственно при влажности среды больше 40 О/в и ниже 40%);- коээффициент, учитывающий пластические свойства материала, зависит от формы...

Номер патента: 1296225

Опубликовано: 15.03.1987

Авторы: Бардугимеосян, Борисов, Гаспарян, Манучарьян, Осипов

МПК: E04B 1/84

Метки: звукопоглотитель, низкочастотный, резонансный

...собой резонатор Гельмгольца и имеет воздушную резонирующую полость 1, ограниченную жесткими и глухими стенками 2, соединенную с окружающим воздухом посредством отверстия горловины 3. Внутри полости уста новлена диагональная сплошная или микро- перфорированная перегородка 4, регулируемая болтами 5, У входного отверстия горловины установлены съемные дифракционные экраны 6, регулируемые болтами 7. Дифракционные экраны выполнены в виде З 0 мембранных пластин или в виде пластин с несоосной микроперфорацией.Изменяя зазоры между съемными экранами и горловиной резонатора, а также изменяя объем резонирующей полости без изменения размеров резонатора, можно сме- З 5 щать резонансную характеристику устройства в сторону низких частот,...

Номер патента: 1295002

Опубликовано: 07.03.1987

Авторы: Борисов, Боронов, Бочаров, Носов

МПК: E21D 19/00, E21D 19/02, E21D 19/06 ...

Метки: крепь, щитовая

...перекрытии через ( = 1,2 м и стянутых поперечными балками (четырьмяпарами швеллеров) 11. К каждой балке 10шарнирно подсоединена опорная стойка 12,укосина 13 и задняя лыжа 14. Опорная стойка шарнирно соединена с передней лыжей 15и укосиной 13. К каждой металлическойбалке. 10 в ее передней части (со стороныкровли пласта) шарнирно подсоединена дополнительная опорная стойка 16 длиной1, = 1,5 - 2,0 м и дополнительная распорнаяукосина 17. Таким образом, со стороны кровли пласта, а точнее со стороны потолочины щитовая крепь снабжена своеобразнойзащитной гребенкой из дополнительныхопорных стоек 16 с выпускными окнами между ними. Стойки 12 прикреплены к балке 10узлом 18 крепления. Соотношение высоты дополнительной опорной стойки и ширины окна...

Номер патента: 1294554

Опубликовано: 07.03.1987

Авторы: Борисов, Курский

МПК: B23P 15/06

Метки: колец, поршневых

...состоянию кольца. Затем кольца собирают в пакет, базируя по наружной поверхности в калиброванной гильзе 4, а по замку - на центральной оправке 5 с конической частью 6, которая устанавливается на конической поверхности гильзы,В данном приспособлении обеспечивается точное положение оси кольца относительно его спинки и середины замка.Дальнейшая копирная обработка колец, обеспечивающая их формообразование, осуществляется на оправке 5 с базированием колец по замку, т.е, по его торцам, в результате чего обеспечивается повьппение точности обработки, поскольку конст- В рукторская база (торцы замка) используется в качестве технологической и измерительной баз.П р и м е р , Изготавливали опытную партию стальных поршневых колец, В процессе...

Номер патента: 1294442

Опубликовано: 07.03.1987

Авторы: Борисов, Гладилин, Мурзин

МПК: B21F 35/02

Метки: автомат, двухспиральных, концами, отогнутыми, пружин

...выключателем 67, который дает команду на золотник силового цилиндра 70 механизма 9 фиксации концов ветвей Ч-образных скоб на перемещение вверх прижимных роликов 69, которые прижимаютветви Ч-образной скобы к направляющимпланкам 71, и конечные выключатели72 фиксируют наличие скобы. Кроме того, закрепленный на штоке 64 кулак 77 механизма 10 вывода Ч- образных скоб из зоны подачи освобождает опорный ролик 76 и корпус 73 вместе с шагообразующими роликами 74 опускается, освобождая в необходимое пространство для входа пуансона 58 с Ч-образной скобой под навивочную оправку 85, повернувшись вокруг вала 81 механизма 11 шагообразования. По достижении конечного положения силовым цилиндром 65 шток 64 контактирует с ко:;ечным выключателем 68,...

Номер патента: 1293712

Опубликовано: 28.02.1987

Авторы: Борисов, Карев, Отвалко, Рыбаков

МПК: G05D 19/02

Метки: вибратором, электрогидравлическим

...усилитель непосредственно, а первый - через третий блок 15 сравнения). По мере увеличения частоты задаваемых колебаний пропорционально уменьшается коэффициент усиления первого усилителя 2 и увеличивается второго 8.В результате амплитуда колебаний исполнительного механизма уменьшается в об. ратной квадратичной зависимости от частоты, На третий блок сравнения поступают также сигналы от задатчика начального усиления (второго датчика 18 смещения), который подключается коммутатором при малых амплитудах, меньших определенного порога, а также от порогового устройства 2 цепи датчика 10 ускорения. Скачкообразное изменение управляющего сигнала с помощью задатчика начального усиления необходимо для плавного изменения амплитуды колебаний и моменты...

Номер патента: 1293515

Опубликовано: 28.02.1987

Авторы: Борисов, Зайцев, Киреев, Ронин

МПК: G01M 3/40

Метки: герметичность, испытания

...11, вход которого связан с выходом дефлектора 8. Выход фотоэлектронного умножителя 9 через усилитель 12 и смеси- тель 13 также связан с входом монитора 11.Способ, осу 1 цествляют следующим образом.Изделие 6 помещают в вакуумную камеру . Камеру 1 откачивают до рабочего давления Р=1 10- 1 10 тор. Заполняют изделие 6 пробным газом. При помощи манипулятора 4 дискретно перемещают электронно-луцевую пушку 7 эквидистантно относительно поверхности изделия 6. В момент остановки разворачивают в растр пучок электронов, излучаемый пушкой 7, и сканируют им поверхность изделия 6.Одновременно со сканированием формируют на мониторе 11 изображение поверхности изделия 6 в базовом масштабе по вторичным электронам, улавливаемым дефлектором 8. С...

Номер патента: 1293431

Опубликовано: 28.02.1987

Авторы: Борисов, Голубин, Грибков, Истомин, Красовский, Морозов, Соколов

МПК: F16H 33/02

Метки: импульсный, реверсивный, редуктор

...кинематических возможностей редуктора за счет возможности изменения направления вращения ведомого диска.На чертеже изображена схема импульсного реверсивного редуктора,Редуктор состоит из корпуса 1, в котором на подшипниках установлен ведомый диск 2, Генератор 3 механических колебаний состоит из трех электромагнитов, которые имеют возможность подключения к сети переменного тока параж. Иеханизм свободного хода выполнен в виде плоского кулачка 4, установленного соосно ведомому диску 2 с валом 5, и двух оппозитно расположенных тяг 6,Концы тяг 6, взаимодействующие с кулачком 4, связаны между собой пружиной , другие концы связаны ци-. линдрической поверхностью ведомого диска 2. На валу 5 перпендикулярно оси вращения установлен рычаг...

Номер патента: 1293046

Опубликовано: 28.02.1987

Авторы: Борисов, Давыдов, Крайнов, Мураховский, Пономарев

МПК: B60D 1/14

Метки: автомобилей, буксировки

...5 скрепляются поперечиной 6. Тягач 2 подается задним ходом к буксируемому автомобилю 9 таким образом, чтобы петля 3 тяги 1 свободно наделась на крюк тягача. Затем посредине передней балки буксируемого автомобиля 9 с помощью кронштейна закрепляется двухручье 55 Изобретение относится к автомобильному транспорту, а именно к ния по авт,св. 9 1250481, Цель изобретения - повышение нанапример поворотным рычагам 12 егоуправляемых колес, Гибкие тяги 10связаны между собой горизонтальнойпрухиной 13 и с тягой 1 вертикаль 10 15 20 25 30 35 40 45 вой блок 11, В ручьи блока эапасовываются гибкие тяги 10, концы которых прикрепляются приспособлениями (не показаны) к поворотным рычагам 12 управляемых колес буксируемого автомобиля,После этого левая...

Номер патента: 1292107

Опубликовано: 23.02.1987

Авторы: Борисов, Еряшев, Картавых

МПК: H02J 9/06

Метки: двух, источников, переключения, переменного, фазных

...17, вход которого подключен к основному источнику 1, а выход - к первому входу блока 15 сравнения, вход датчика 18 подключен к резервному источнику 2, а выход - к второму входу блока 15 сравнения,В блок-схеме (фиг,2) вместо датчика тока применен блок 20 контроля состояния тиристоров выключателя основного источника, вход которого подключен к выключателю 3, а выход - к Аормирователю б и 7.1292 управляющие входы тиристоров выключателя 4 от формирователя 8.В блок-схеме Фиг.2 одной фазы устройства, контроль тока осуществляется блоком 20 контроля состояния тиристоров выключателя основного источника. Сформированные блоком 20 сигналы о проводимости и непроводимости тиристоров используются для выработки соответствующих сигналов 1 О...

Номер патента: 1291681

Опубликовано: 23.02.1987

Авторы: Борисов, Гаспарян, Зорин, Могилевский, Овакимян

МПК: E04B 1/82

Метки: звукопоглотитель, низкочастотный, резонансный

...Внутри резонирующей полости поперек нее жестко установлена с различными высотами и шагом перегород- З 0 ка с двухсторонней дифрешеткой 5 с несоосными сообщающимися отверстиями 6 или микроперфорированными отверстиями 7 на упругих опорах, выполненных в виде амортизаторов-подвесок 8.У входных отверстий резонатора установлены двойные дифэкраны 9, регулируемые с помощью болтов 10.В другом варианте исполнения устройства перегородки дифрешеток размещены перпендикулярно или наклонно под углом 30 - 40 60 к поверхности перегородки и имеют переменные высоты, например 1= (4 - 6) см, Ь 2= (6 - 8) см, Ьз= (4 - 6) см и с шагом а= (6 - 8) см, соотношение которых равно 1:1, 1:2, 1:3, с сообщающимися несоосными Ф (4 - 6) см и микроперфорирован ными...
