Борисов

Номер патента: 1291266

Опубликовано: 23.02.1987

Авторы: Борисов, Луговой, Попов

МПК: B21J 5/08

Метки: автоматов, борисова, исполнительных, механизмов, привод, штамповочных

...4 кинематически связан с исполнительным звеном 7 и с станиной 1 посредством пружины 8 сжатия. Для обеспечения работоспособности привода исполнительных механизмов и конструктивных габаритов параметры а и Ь должны соотноситься друг с другом условиемЬ/а = 1/22, (1) где Й - коэффициент трения между ползушкой 4 и пазами валиков 6.На станине 1 соосно ползушке 4установлены передний 9 и задний 10 упоры, взаимодействующие с рычагом 5.Привод исполнительных механизмов штамповочного автомата работает сле" дующим образом,При вращении кривошипа 2 ползушка 4 узла перемещения и выстоя исполнительного звена совершает возвратно-поступательные движения, Пружина 8 сжатия через рычаг 5 постоян -но обеспечивает контакт между валиками 6 и ползушкой 4,...

Номер патента: 1290067

Опубликовано: 15.02.1987

Авторы: Болотин, Борисов, Вахидов, Локшин, Найденов, Новак, Прохоров, Черниенко, Четин

МПК: G01C 3/00

Метки: координат, профиля, прямоугольных, точек

...Государственного113035, МосквПроизводственно-полиграф Корректор М. Д кПодписноем изобретений и открытийнаб., д. 4/5Ужгород, ул. Проектная. 4 1Изобретение относится к геодезии и может быть использовано для определения плоских прямоугольных координат точек, например для определения координат точек криволинейной поверхности при монтаже крупногабаритных конструкций, в частности, отражающих поверхностей крупных радиотелескопов.Цель изобретения - упрощение процесса измерений.На чертеже показана схема измерений по предлагаемому способу. Измерители 1 и 2 обтекают соответствующие концевые точки базиса А и В и их концы 3 и 4 направляют вдоль соответствующих градуированных отрезков Нл и На (организованных, например, в виде рулеток),...

Номер патента: 1289596

Опубликовано: 15.02.1987

Авторы: Большаков, Борисов, Глушков, Головаченко, Рабийчук, Шнитко

МПК: B22D 17/10, B22D 17/30

Метки: горизонтальной, давлением, камерой, литья, прессования, холодной

...холодной камерой прессования,Машина содержит цилиндр 1 прессования с осью 2 поворота, пресс"поршень 3, подвижную часть 4 камеры прессования, подвижный термостат5 с жидкотвердым расплавом, прессформу 6, неподвижную часть 7 камерыпрессования, закрепленную в прессформе вакуумной системы 8,Машина работает следующим образом,Для осуществления забора дозыжидкотвердого расплава пресс-поршень 3 находится в крайнем правомположении, а подвижная система машины, включающая цилиндр 1 прессования, подвижную часть 4 камерыпрессования, отходит вправо на величину хода паза 9 и поворачиваетсяна 90 в вертикальной плоскости вокруг оси 2 поворота. Термостат 5 сжидкотвердым расплавом осуществляетсвое вертикальное перемещение с таким расчетом, чтобы...

Номер патента: 1289517

Опубликовано: 15.02.1987

Авторы: Борисов, Калинчук, Меморский, Носов, Репин

МПК: A63B 23/06, A63B 69/16

Метки: велотренажер

...оборотов, значения опорного сигнала напряжение обратной связи должно не уменьшаться, как в двух предыдущих режимах, а наоборот, увеличиваться. Поэтому для соблюдения необходимого соотношения фаз сигналов и установлены инвертирующие усилители 14 и 15. В режимах постоянной мощности и момента для исключения рывков на педалях сигнал обратной связи затягивается с помошью интегратора. В изокинетичцском режиме при резкой попытке увеличенияскорости вращения, система должнамгновенно срабатывать и включать дополнительную нагрузку, Поэтому вэтом режиме конденсатор 17 интегратора отключается и усилитель 16 переходит в режим линейного усилителя.Схема работает следующим образом.При установке задатчиком нагрузки 10 заданного значения скорости...

Номер патента: 1289463

Опубликовано: 15.02.1987

Авторы: Борисов, Гогичаев, Пытель

МПК: A61B 10/00

Метки: диагностики, интравазикальной, мочевых, нижних, обструкции, путей, состояния, функционального

...индекса мочеиспускания в норме, диагностируют скрытые нарушения, а при индексе мочеиспускания в норме большем индекса мочеиспускания больного - диагностируют скрытые резервы мочеиспускания.Пример 1. Больной К. 63 лет обратился по поводу затрудненного мочеиспускания, вялой струи мочи. При обследовании диагностирована аденома простаты 11 стадии (остаточной мочи 100 мл). Учитывая недавно перенесенный инфаркт миокарда, поставлен вопрос о возможном консервативном лечении. Проводят урофлуорометрию при первом позыве к мочеиспусканию, объем выпущенной мочи 120 мл. Значения(;),= 12 мл/с и 1, = 25 с; величина Л, = 53,3%. Затем проводят повторную урофлуорометрию при переполненном пузыре, объем выпущенной мочи 300 мл. Величины Я= 7 мл/с;= 58...

Номер патента: 1288696

Опубликовано: 07.02.1987

Авторы: Борисов, Демиденко, Куконин, Петько, Тарнопольский

МПК: G06F 7/58

Метки: генератор, процесса, случайного

...технических объектов на ЭВМв системах виброиспытаний и в рядедругих случаев,Цель изобретения - упрощение генератора путем исключения счетчика,дешифратора, преобразователя коднапряжение, и уменьшение искаженийслучайного процесса за счет лучшегоподавления повторных спектров.На фиг.1 приведена структурнаясхема генератора случайного процессна фиг.2 - временная диаграмма основных управляющих сигналов, наФиг.3 - график спектральной плотности мощности выходного сигнала генератора.Генератор содержит регистр 1 сдвига, масштабные преобразователи 2,сумматор 3, интегратор 4, умножитель5, сумматор 6 по модулю два, выпрямительный элемент 7. Регистр 1 сдвига в совокупности с сумматором 6 помодулю два образуют генератор псевдослучайных...

Номер патента: 1288469

Опубликовано: 07.02.1987

Авторы: Борисов, Воробьев, Купряков

МПК: F25D 13/00, F25D 17/06

Метки: кусковых, охлаждения

...части, средняя ветвь 12 соединена сколлектором 10, а верхняя ветвь 13 -с коллектором 8. Трубопровод 2 также как и царгн 6 выполнен двухслойным.Трубопровод 3 выполнен в виде металлической трубы с термоиэоляционным покрытием и соединен одним своим концом с коллектором 9, а другимконцом - с турбохолодильной машиной .(не показано).Карман 4 представляет собой коробку, соединенную с нижней царгбй6 камеры 1 посредством коллектора10. В кармане 4 предусмотрено разгрузочное окно 14.Разгрузчик 5 выполнен в виде лотка 15 с боковыми и задней стенками, 25 установленного на катки 16, и соединен с приводом посредством штока17, пропущенного через отверстие 18кармана 4, гоФрированного уплотни"теля 19, прикрепленного к стенке 30 кармана 4, и...

Номер патента: 1288442

Опубликовано: 07.02.1987

Авторы: Борисов, Курдюков, Розенгауз, Степанов

МПК: F23D 11/34

Метки: форсунка

...изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к устройствам для распыливания жидкостей,в том числе тяжелых топлив, и может быть использовано в энергетической, химической, металлургическойи других отраслях промьппленности.Целью изобретения является расширение диапазона регулирования параметров факела и улучшение качества смесеобразования,На чертеже изображена форсунка,продольный разрез,Форсунка содержит топливоподводящий корпус 1 с центральной трубой2 для подачи распылителя и выходнойнасадок 3 с диффузорным соплом 4,сообщенным посредством радиальныхканалов 5 с полостью корпуса 1, иотражатель 6, размещенный напротивцентральной...

Номер патента: 1288299

Опубликовано: 07.02.1987

Авторы: Борисов, Красильников, Уставников, Федулин

МПК: E21C 39/00

Метки: горных, пород, смещений

...по уровню 20на зрительную трубу теодолита и выставления шкал грубого и точного отсчета на нуль,направление пропускания анализатора станет перпендикулярным оси уровня 20 насадки, т. е. перпендикулярным к горизонтали.Таким образом, начало отсчета привязывается к горизонтальной плоскости, а регистрирующий прибор тем самым может сниматься с места, переноситься, устанавливатьсядля повторных измерений или заменятьсядругим.Устройство работает следуюшим образом.Предварительно в местах измерения смещений горных пород монтируют реперныеустройства со шкивами, в которых закреплены поляризатор и уголковый отражатель.Шкивы с отражателями и, следовательно,метки из светоотражаюшей пленки ориентируют отражающими плоскостями в ту сторону, где...

Номер патента: 1288206

Опубликовано: 07.02.1987

Авторы: Борисов, Дмитриев, Дмитриева, Есин, Есина, Куцепалов

МПК: C22C 38/32

Метки: сталь

...в сталеплавильной основной индукционной печи емкостью 500 кг, Разливку сталипроизводят в сухие формы. Химический Осостав сталей приведен в табл, 1,Полученные слитки 130 х 400 проходят предварительную термическую обработку, затем их обрабатывают настанках, а часть куют на прутки 20 мм,Из прутков изготавливают образцыдля определения механических свойств,Образцы проходят соответствующую термическую обработку, после чего определяют их механические свойства 20(табл. 2). Формула изобретения Сталь, преимущественно для прессформ литья под давлением, содержащая углерод, кремний, марганец, хром,молибден, ванадий и железо, о т л и - ч а ю щ а я с я тем, что, с целью повышения раэгаростойкости, она дополнительно содержит медь, церий, бор и...

Номер патента: 1288137

Опубликовано: 07.02.1987

Авторы: Борисов, Винокуров, Лысенко

МПК: B65G 47/52

Метки: взрывопожароопасности, категории, передачи, помещении, разной

...9, 40 Узел 8 крепления содержит шток 13,жестко закрепленный на секции 6 спомощью кронштейнов 14, втулку 15,жестко соединенную с втулкой 16, ось 45которой перпендикулярна оси втулки15. Втулка 1 б свободно вращаетсявокруг оси 17, которая жестко закреплена на внутренней поверхности двери шлюзовой камеры с помощью кронштейнов 18, Конструкция узла 8 крепления позволяет секции 6 перемещаться вдоль внутренней поверхности двери 4 или 5 и занимать наклонное кней положение,55Подача и отвод изделий 19 осуществляются подвесками 20 и 21 подвесных конвейеров, а управление перегрузкой - датчиками 22-27. Подъемно-опускное приспособление1 представляет собой вилку 2, соединенную со штоком силового цилиндра,смонтированного на внешней поверхности двери 4...

Номер патента: 1288015

Опубликовано: 07.02.1987

Авторы: Борисов, Пыжов, Цветкова

МПК: B23Q 1/00

Метки: передвижному, подвода, потребителю, шлангов

...жидкостью, источник 3 шлангов и поворотный потребитель 4, который представляет собой гидрораспределитель, связанный жесткими трубками 5 с гидроцилиндрами 6, предназначенными для зажима обраба - тываемой детали 7, размещенной по центру планшайбы 8 поворотного стола 9 агрегатного станка 10Гидро- распределитель 4 и гидроцилиндры 6 расположены на периферии стола 9. Ось 11 гидрораспределителя выполнена 35 с воэможностью вращения и жестко связана с одним концом направляющей 1, другой конец которой установлен в роликах 12 и 13, имеющих опору 14, смонтиро ванную на поворотной платформе 15. Ролики 12 и 13 расположены взаимно перпендикулярно относительно направляющей 1. Поворотная платформа 15 жестко соединена с осью 16 стойки 17, закрепленной...

Номер патента: 1285550

Опубликовано: 23.01.1987

Авторы: Борисов, Парщиков

МПК: G01B 11/24, G02B 27/62, H01Q 15/16 ...

Метки: антенны, отражающей, поверхности, юстировки

...в виде зеркала 7, Ось шарнира 3 перпендикулярна оси 8 вращения опоры 1, а ось 5 - оси шарнира 3 и оси 8 вращения, кроме того, зеркало 7 перпендикулярно оси 8 вращения. На шаблоне 3 над зеркалом 7 закреплена призма 9, одна ее грань параллельна зеркалу 7, а другая перпендикулярна оптической оси 10 двух- координатного автоколлиматора 2. Ка 30 ретка 6 установлена на кольцевом пути 11, который уложен на каркасе 12 антенны. 35Перед юстировкой отражающей поверхности антенны необходимо путем подбора места установки призмы 9 выставить двухкоординатный автоколлиматор 2, так чтобы иэображение марки 40 находилось в центре его шкалы.Для осуществления процесса юстировки отражающей поверхности антенны необходимо привести во вращение опору 1...

Номер патента: 1285276

Опубликовано: 23.01.1987

Авторы: Архаров, Бондаренко, Борисов, Мухамедов, Плужник, Подольский, Юшин

МПК: F25B 9/00

Метки: газовая, холодильная

...изображена предлагаемая газовая холодильная машина.Холодильная машина содержит источник 10 1 высокого давления, трубопроводом 2 соединенный с рекуперативным теплообменником 3 и рабочей камерой 4. В рабочей камере 4 находится кольцевое щелевое сопло 5 и щелевой резонатор 6, образованный двумя параллельными дисками. Между дисками установлен пористый теплопроводящий элемент 7, имеющий тепловой контакт с внутренней поверхностью резонатора 6, На внешней поверхности резонатора 6, находящейся вне камеры, расположен холодиль О ник 8 для отвода тепла. Рабочая камера 4 соединена с рекуперативным теплообменником 3 через теплообменник 9, предназначенный для снятия полезной нагрузки.Газовая холодильная машина работает следующим образом.Газ от...

Номер патента: 1284817

Опубликовано: 23.01.1987

Автор: Борисов

МПК: B25B 15/02

Метки: отвертка

...предприятие, г. Ужгород, ул, Проектная,Изобретение относится к машиностроению и может быть использованодля завинчивания и отвинцивания винтов,Цель изобретения - упрощение конструкции эа счет выполнения фиксирующего элемента из одной спиральнойпружины.На фиг. 1 изображена отвертка,общий вид," на фиг. 2 - вид А нафиг. 1 на фиг. 3 - разрез Б-Б нафиг. 1. Отвертка содержит рукоятку (не показана) стержень 1 с лезвием 2 и закрепленный на нем с возможностью осевого перемещения фиксирующий элемент 3, предназначенный для взаимодействия с крепежным элементом 4. Фиксирующий элемент 3 выполнен в виде винтовой пружины, крайний виток которой, обращаемый к крепежному элементу 4, вогнут внутрь нее, симметрично относительно оси...

Номер патента: 1284717

Опубликовано: 23.01.1987

Авторы: Борисов, Гуляев, Доброскок, Михайлов, Рохлин

МПК: B23B 27/16

Метки: прихват, пружинящий

...проведенному к нижней планке 3. Наимень. шее значение этого угла определяется по формуле у ЬоЬ =а( ) 1(/1 0,2 0;50,1 1,5 20 2,5 3,0 3,5 4,0 4,5 5,0 а 47 45 39 32 25 20 16 13 11 9 8 в 0,38 0,39 0,44 0,56 0,78 0,94 1,03 1,04 1,05 1,06 1,06 Формула изобретения Пружинящий прихват, состоящий,из верхней с выполненным на ней выступом для взаимодействия с режущей пластиной и нижней планок, соединенных между собой упругим звеном, о т л и " ч а ю щ и й с я тем, что, с целью повышения надежности и точности креп- ления режущей пластины, упругое звенс относительно перпендикуляра к нижней планке выполнено под острым углом, наименьшая величина которого определяется по формуле Ъ=а(-)где М, - угол наклона упругого звена относительно перпендикуляра к...

Номер патента: 1283965

Опубликовано: 15.01.1987

Авторы: Борисов, Курахтанов, Румянцев, Тараев

МПК: H03M 1/00

Метки: кодом, между, многоканальное, рассогласования, углом

...коммутатора 3. В регистр 4 вэто время записывается код И рассогласование между которым и угломсоответствующего СКДУ 1 необходимоизмеритьНа выходных обмотках СКДУ1 1 вырабатываются напряжения П, иП(фиг.5, а,б) синфазные с напряжением возбуждения П,= П япс-го СКДУ 1, которое через коммута 1283965тый сигналом. с четвертого выхода блока 7 ключ 11 на интегратор 12, на выходе которого получим ТУ = П +П созй з 1 п Ь +о 31 Тсм(4) Напряжение (4) с выходаинтегратора 12 поступает на вход блока 13 вычитания, на конденсаторе 27 которого хранится напряжение (2). В результате на конденсаторе 27 блока 13 вычитания вырабатывается сигнал рассог ласования Б (фиг.5, л) в виде разности напряжений (2) и (4). Ц = Х - ,У. =и ,. - з 1 п( - И ) (5) Т...

Номер патента: 1283823

Опубликовано: 15.01.1987

Автор: Борисов

МПК: G07C 9/02

Метки: контрольно-пропускное

...на третий вход блока 4 и переключает первый и второйего триггеры 6 и 30 в исходное состояние.При введении жетона в приемник второго блока 2 считывания формируется сигнал только на считывание ин 5 формации.Считанная информация с блока 3 усилителей поступает на вход элемента 29 контроля четности кода. Если выявится, что считанная информация 1 О соответствует определенным критериям, то на выходе элемента 29 появится потенциал логического нуля и произойдет переключение второго триггера 30, В результате этого на первом 5 и третьем выходах блока 4 управления появятся потенциалы логического нуля и начнет работать элемент 6 задержки. При этом запрещается формирование сигнала признака входа и считывание 20 информации с первого блока 1...

Номер патента: 1283806

Опубликовано: 15.01.1987

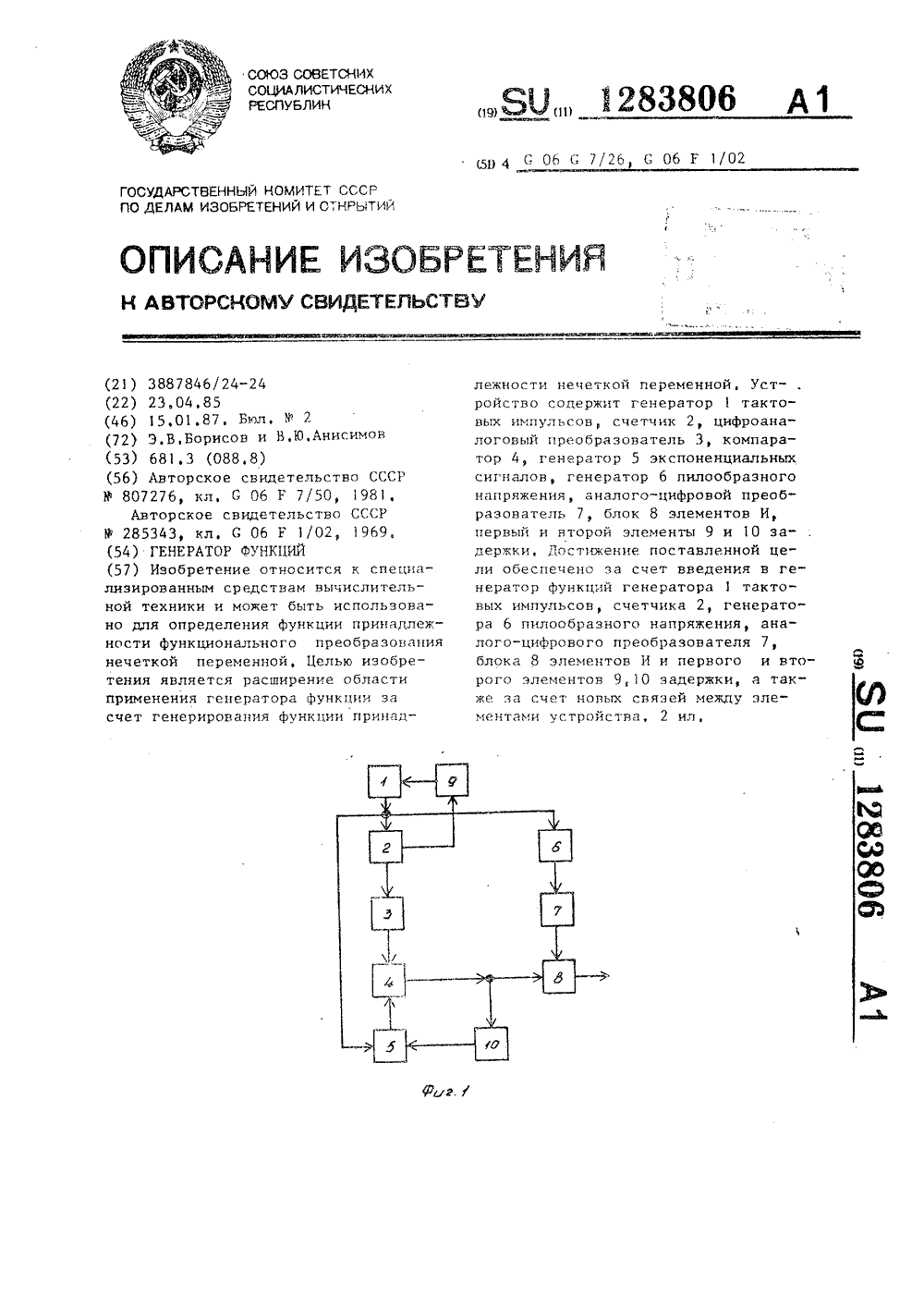

Авторы: Анисимов, Борисов

МПК: G06F 1/02, G06G 7/26

Метки: генератор, функций

...5 включенэлемент задержки (на фиг,1 не показан)Работа начинается с включениягенератора тактовых импульсов (ГТИ)1Счетчик 2 подсчитывает число импульсов, Каждое из состояний счетчика 2соответствует текущему значению у,Определение М(у) производится длякаждого из этих значений в интервалах между импульсами ГТИ 1 от у = 1до у = у , на которое расчитацМкс 1счетчик 2,Состояние счетчика 2 преобразуется в аналоговую форму ЦАП 3 и подается на нход компаратора 4, В это время генератор 5 цачицяет генерировать сцгцял ;кспоцецциальцого видяи в некоторый момецт нремеци, когдасигнал с выходя ;ецерятора 5 превысит сигнал с выходя йП 3, ца выходекомпяраторя 4 формируется импульсопроса, который поступает ца входыблока элементов И 8, При этом...

Номер патента: 1283408

Опубликовано: 15.01.1987

Авторы: Аверьянов, Борисов, Зворыгин, Лебедев, Файнер, Чалый

МПК: E21D 11/36, E21D 19/00

Метки: защиты, ската

...гидродомкраты 16 и консоль 12,2Оба конца плиты 13 шарнирами 17связаны с бортовыми стойками 18,Козырек 4 домкратами 19 связан состойками 18 при помощи шарниров 20 5 и 21, а гидродомкрат 16 связан сконсолью 12 при помощи шарнира 22,Таким образом, шарниры 15,17,20,21 и 22 предназначены для выдвккения или поворота вспомогательныхили защитных элементов козырька 4,т,е. консоли 12, бортовых стоек 18и гидродомкратов 19 управленияповоротом стоек 18.При выемке мощных крутых пластов столбами по падению с одновременным возведением флангового иоставлением тупиковых скаток внещитового перекрытия 2 козырек 4 сшарнирами 5 и 6 крепления к раме 1и домкрату 7 перекрывает сечениеската, при этом фартуки 14 на плите13 препятствуют просыпанию угля ипороды в...

Номер патента: 1282172

Опубликовано: 07.01.1987

Авторы: Борисов, Попов, Сгибнев, Сочилов

МПК: G06M 7/02

Метки: счета

...18, плавно переходящий от ее рабочей поверхности 19 к начальной зоне 20 сброса. Скос 18 предназначен для создания дополнительного линейного ускорения деталям и образования гарантированного зазора между ними.В начале зоны 20 сброса установлены фотодатчик 21 с осветителем .22 и лоток 23 для сброса деталей в тару 24, закрепленные на кронштейне 25.Устройство работает следующим образом. Детали загружают в чашу 3 бунке"ра 1, соответствующую типоразмерудетали направляющую 8 многоканального подающего лотка 7 соединяют с 5 выходом спирального лотка 4. Отсекателем 26 устанавливают необходимыйзазор для прохода деталей в направляющую 8 в один ряд. Переключателями счетчика (не показан) устанавливают требуемое количество партиидеталей, включают...

Номер патента: 1281403

Опубликовано: 07.01.1987

Авторы: Бобров, Борисов, Макарьян

МПК: B25J 11/00

Метки: манипулятор

...рук установленмеханизм 11 кантования, выполненныйв виде силового цилиндра, корпус 12которого смонтирован в корпусе 4, а 10на его внутренней поверхности закреп"лены пальцы 13, взаимодействующие вых пазов 14, выполненных на наружной поверхности поршня 15, Приэтом внутренняя и наружная поверхности выходного вала ",6 механизма.11 кантования связаны посредствомшлицевых соединений соответственнос выходными валами 7 механическихрук и внутренней поверхностью поршня 15. 2 ил,2с боковыми поверхностями винтовыхпазон 14, выполненных на наружной поверхности поршня 15, Причем внутренняя и наружная поверхности выходного вала 16 механизма 11 кантоваииясвязаны посредством шлицевых соединений соответственно с выходными валамн 7 механических рук и...

Номер патента: 1280679

Опубликовано: 30.12.1986

Авторы: Анисимов, Баронова, Борисов, Жук, Зубюк, Ломко

МПК: H02H 7/10, H02M 1/08

Метки: ключ, тиристорный

...85, КС-фильтр 86 и компаратор25 87 с формирующей цепью, выполненныена основе операционных усилителей.Тиристорный ключ работает следующим образом.ЗОПри нажатии кнопки "Выкл."75 логическая схема блока 3 управления приходит в исходное состояние, при котором управляющий триггер 55 имеет состояние Я=О Я =1 блокировочУ Э35 ный триггер при этом имеет состояние Я=О, Я=1. В.исходном состоянии на вход управляющего ключа 2 поступает нулевой сигнал (напряжение равно 0) и управляющий ключ 2 заперт. 40 Следовательно, тиристорный ключ выключен и горит красная лампа 73.На входы блока 3 управления кроме сигналов от кнопок поступают сигналы от блока 5 контроля напряжения и блока 4 зашиты. Эти сигналы формируются следующим образом. На входыкомпаратора...

Номер патента: 1280664

Опубликовано: 30.12.1986

Авторы: Борисов, Востров, Грачев, Прохоров

МПК: H02G 11/00

Метки: токоподвод

...с радиусом 25-80 мми изменяющимся углом подъема витковот 40 до 75 . При этом из-за того,что токоподвод размещен в двухосномнаклонно-поворотном стенде, углыподъема витков кабеля имеют различную величину в местах изгиба кабельного ствола, а при развороте рамстенда значения углов подъема витковкабеля для каждой точки витка кабелякабельного ствола переменные.Каждый кабель кабельного стволасостоит из проводов, скрученных между собой, а каждый провод, в своюочередь, состоит из скрученных междусобой отдельных токоведущих жил,ФТакая тройная скрутка дает возможность утверждать, что жесткостькабельного ствола состоит из суммарной жесткости составляющих ствол кабелей, которые, в свою очередь, имеютжесткость равную суммарной жесткостинабора...

Номер патента: 1280358

Опубликовано: 30.12.1986

Авторы: Белоцерковский, Борисов, Куклев, Паровай, Сивухин

МПК: G01M 3/02

Метки: герметичность, испытаний, криогенных, стенд, уплотнений

...изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к измерительной технике и может быть исполь. зовано для испытания уплотнений на герметичность при криогенной температуре. 5Целью изобретения является повышение достоверности контроля герметичности уплотнительных узлов с размещенным в нем испытуемым уплотнением при криогенной температуре путем исключения осаждения на уплотнении конденсата влаги и масла.На чертеже изображена схема стенСтенд для криогенных испытаний уплотнений на герметичность содержит сосуд 1 с криогенной жидкостью, в который погружены уплотнительный узел 2 с испытуемым уплотнением 3 и Фильтр-ловушка 4 с...

Номер патента: 1280052

Опубликовано: 30.12.1986

Авторы: Борисов, Иванов, Мирочник

МПК: C25C 7/06

Метки: прерывания, струи, электролита

...изготовить перфорированный диск из любого влагонепроницаемого материала, стойкого квоздействию электролита, 20 Выполнениеустройства для прерывания струи электролита неразъемным ввиде одной детали приводит к экономии материальных ресурсов, трудозатрат и времени на его изготовление, аследовательно, и стоимости устройства в целом. формула и э о б р е т е н и я Составитель В. КрасинаТехред В,Кадар,Редактор И. Сегляник Корректор А. Обручар Заказ 7025/26 Тираж 615ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб.,д, 4/5 Подписное Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 1 12Изобретение относится к цветнойметаллургии, а именно к оборудованиюдля...

Номер патента: 1279920

Опубликовано: 30.12.1986

Автор: Борисов

МПК: B65G 17/32

Метки: грузонесущего, конвейера, подвеска, подвесного

...соединительного звена 14 с осями 15 и б, имеющего жестко соединенную с ним грузонесущую емкость 17, при этом ра 30 ма 6 и тяга 7 выполнены разной длины. Подвеской транспортируется груз 18, а каретка 1 связана с грузонесущей штангой осью 19. 35Подвеска работает следующим образом,При прохождении подвески зоны загрузки (фиг.3) ролики 4, контактируя с копиром 5, отклоняют от вертикаль ного положения на угол Ы грузонесущую штангу 3 вокруг оси 19 относительно ходовой каретки 1. При этом дя к месту разгрузки, роликами 4взаимодействует с когщрами 5, отклоняя от вертикально,го положения ГШ 3.Изменяется взаимное положение осей10,1,15 и 16 за счет чего СЗ 14поворачивается в положение разгрузки. 4 ил. изменяются взаимные положения осей10 и 11 и...

Номер патента: 1279760

Опубликовано: 30.12.1986

Авторы: Арутюнов, Борисов, Воробьев, Глизнуцин

МПК: B21K 27/06, B23D 23/00

Метки: автомата, механизм, отрезки, холодноштамповочного

...сбросе технологической нагрузки на стадии отделения заготовки от прутка при восстановлении звеньями своих размеров переходит в тепловую энергию, что предотвращает развитие колебательных процессов в механизме1279760 В рычаге 6 потенциальная энергия от технологической нагрузки накапли вается непосредственно в рычаге 6, который претерпевает деформацию изгиба. Эта деформация вызывает перемещение накладок 16 относительно зажимов 18 и тяги 17, при этом на тягу 50 17 действуют противоположно направленные сила трения и тангенциальная составляющая от силы давления зажимов 18 на накладки 16. Так как 8 Ы. р, то Равнодействующая этих сил или Равна 55 нулю и не вызывает упругой деформации тяги 17, или вызывает ее незначительное сжатие. Сила трения...

Номер патента: 1278659

Опубликовано: 23.12.1986

Авторы: Артеменков, Артюшин, Борисов, Смирнов

МПК: G01N 1/10

Метки: глубинный, пробоотборник

...и ушек 15, Пробоотборник с ткаными патрубками 3 и4 снабжен натяжными пружинами 16,нанизанными на стержни 9 и расположенными между опорным кольцом 8 ифланцем 5 и 6,Пробоотборник работает следующимобразом. Подготовка к работе заключается в сборке пробоотборника, При помощи ограничительных гаек 10 создают равномерное натяжение рукава 2 до придания ему устойчивой цилиндрической формы. Вращением рукава 2 вместе с тубусом 1 относительно продольной оси скручивают патрубки 3 и 4, добиваясь перекрытия их сечения. Резиновый жгут 13 своими концами крепится к ушкам 15, а серединой цепляется эа крюк 14. Вращением рукава с тубусом 1 в обратную сторону он принимает первоначальную Форму полого 5 10 15 20 25 30 35 40 45 50 55 цилиндра, которая...

Номер патента: 1278414

Опубликовано: 23.12.1986

Авторы: Борисов, Макогон, Савочкин, Сероухов, Субботин, Толотов

МПК: E04B 1/84

Метки: акустический, строительный, элемент

...трудцосгорасмых модификаций. 3(1Акустические плиты 1 изготавливаются из полужесткой минераловатцой плиты с объемным весом у = 150 кгс/м (акустическая )Инерагозатцая пли)а марки ПА).Акустические плиты 1 збьединень В элемент звукопроцицаемой эластичной оболочки 3, которая охватывает их снизу, приклссНа К ЦаРЖНЫМ ПЛОСКОСТ 5:М И ВЕРХНИМ Г)аням, образуя замкнутый контур.Звукопроцицаемая эластичная оболочка 3 изготавливается из стеклоткаци, стеклохолс та или спсциал)цой пленки с голц)иной ".с нее 25 мк. Акустический стрс ительный элемент образуется из заго;овки с продольным пазом 7, равным расстоянию между акустическими плитами (фиг.41, П) известной технологии Ширина паза 7 рави; трем толщицам плиты.Металлические ххуты 5 изготавливают из...
