Базанов

Номер патента: 1397076

Опубликовано: 23.05.1988

Авторы: Александр, Базанов, Баталин, Воробьева, Глуховский, Новгородов, Тимофеев

МПК: B01J 27/02, B01J 27/198, C07D 307/60 ...

Метки: ангидрида, катализатор, малеинового

...О,щ . Молярное соотношение Р:Ч составляет 1,22. Катализатор испштывают по примеру 1.П р и м е р 4. Катализатор, полученный аналогично примеру 3, испытывают в реакции окисления н-бутана по примеру 2.П р и м е р 5. Катализатор получают аналогично примеру 3 эа исключением того, что количество добавляемой ЯеО составляет 8,42 г. Получают599 г катализатора формулы ЧР,гв Яе оома Оэ ов Р Ч 1,22 1 Катализатор испытывают в реакции окисления н-бутана по примеру 2.П р и м е р 6. Катализатор получают аналогично примеру 3 за исключением того, что количество добавляемой БеО составляет 0,0083 г. Получают 593 г катализатора состава .ЧР, Бео,оооот О 6,05, Молярное соотношение Р:Ч=1,22: 1. Катализатор испытываютв реакции окисления н-бутана по примеру...

Номер патента: 1365198

Опубликовано: 07.01.1988

Авторы: Базанов, Богомолов, Керпель, Шувалов

МПК: H01R 39/00

Метки: токосъемное

...работает следующим образом,Электрический сигнал по одномуиз проводников 2 поступает на контактное кольцо 1, затем через контактный переход на подвижную щетку-рамку4 и далее - на провода 7. За счеттого, что щетки выполнены в видетреугольных рамок, все три сторонырамок имеют воэможность касания кольца, определяя тремя точками устойчивое положение в динамике устройстваплоскости щетки, при этом каждая сторона рамки, помещенная в проточкукольца, имеет электрический контактс ним в двух точках. Получение контакта каждой щетки с кольцом в шеститочках повышает надежность контактирования, при этом возможность само 5 10 15 20 25 30 35 .40 45 установки щетки в проточке кольца 1 обеспечивает равенство контактных давлений во всех...

Номер патента: 1357990

Опубликовано: 07.12.1987

Авторы: Базанов, Васильев, Никифоров

МПК: G08B 17/10

Метки: извещатель, тепловой

...-дБ,=дК, Величина дК регулируется с помощью винта 20.Контактный узел (фиг.3) выполнен в виде микропереключателя 21, на при водной элемент 22 которого воздействует пружина 23. На основании 9 закреплен рычаг 24, подпружиненный пружиной 25 в направлении штока 6 упора.Контактный узел (фиг.4) выполнен 10 в виде геркона 26, а на конце рычага 27, подпружиненного в направлении штока 6 упора пружиной 28, закреплен постоянный магнит 29, управляющий работой геркона 2615Тепловой извещатель работает сле" дующим образом.В исходном состоянии все контактные пары независимо от вариантов выполнения контактного узла замкнуты. 20Срабатывание извещателя (фиг.1 и 2) происходит следующим образом. При повышении температуры на защищаемом объекте и,...

Номер патента: 1341147

Опубликовано: 30.09.1987

Авторы: Антонов, Базанов, Туголуков

МПК: B66C 1/68, B66C 13/06

Метки: грузозахватного, органа, подвески, подъемно, средству, транспортному

...2 - подвеска, общий вид.Устройство для подвески грузозахватного органа к подъемно-транспортному средству 10 содержит корпус 1, на котором закреплены гайки 2 кинематических пар винт - гайка. Гайка 2 может состоять из двух самостоятельных элементов или из одного элемента. Винт 3 связан с гайкой 2 и выполнен с проушиной 4 для связи с подъемно-транспортным средством, например с талью 5, перемещающейся по монорельсу 6, выполненному в плане с криволинейными участками. Винт 7 связан с гайкой 2 и выполнен с проушиной 8 для связи с грузом 9. Проушины 4 и 8 и жестко связаны с талью 5 и грузом 9. Внутри корпуса 1 между винтами 3 и 7 установлена пружина 10, зафиксированная упорами 11 и 12, закрепленными на винта.х 3 и 7 Витки резьбы...

Номер патента: 1335934

Опубликовано: 07.09.1987

Авторы: Базанов, Полянский, Преснухин

МПК: G05B 19/18

Метки: электроприводом

...блокирующий поступление импульсов на суммирующий вход реверсивного счетчика 6 через элемент И 4 и разрешающий их прохождение через элемент И 5 на вычитающий вход реверсивного счетчика 6. Одновременно коммутаторы 10 и 11 подключак)т к входам управляемого делителя 2 частоты и блока 7 сравнения вторую и четвертую установочные шины соответственно с уставками хй и х)мк, причем уставка Мш-к выбирается равной уставке скорости дотяжки х)мккк. На выходе 8 блока 7 сравнения появляется сигнал, разрешающий поступление импульсов через элемент И 5 на вычитающий вход реверсивного счетчика 6. Величина скорос 25 30 35 40 45 50 55 ти начинает уменьшаться с интенсивностью, определяемой параметром Хик, до тех пор, пока не сравняется с Хш . В этот момент...

Номер патента: 1322385

Опубликовано: 07.07.1987

Автор: Базанов

МПК: H01G 13/02

Метки: головка, конденсаторов, намотки, поворотная, рулонных, секций

...в позициях 39 и 40 производятся следующие операции: заправка концов лент 33 диэлектрика и 34 механизмами 35, отрезка этих лент ножами 36 по окончании намотки, закрепление концов лент на конденсаторах (не показано), остановка полуоправок и перемещение их из зоны намотки 27 вправо.Вместе с полуоправками 14 из зоны намотки уходят связанные с ними механическими связями 8 ползуны 7 с закрепленными на них ножами 26. При этом готовые конденсаторы снимаются с полуоиравок 14.Перемещения полуоправок4 вправо осуществляется приводом 23, который подводит захваты 24 к правому концу шпинделя 4, сцеп.пяется с ним и при обратном движении перемещает его вправо. При этом движении полуоправки 14 уходят из зоны 27 поочередно. Это обусловлено тем, что...

Номер патента: 1308748

Опубликовано: 07.05.1987

Авторы: Базанов, Малюхин, Хорев, Чесноков

МПК: H01G 13/00, H05K 13/08

Метки: параметрам, радиодеталей, сортировки, электрическим

...14, состоящие из такопроводящих корпуса 15 стержня 16,.пружины 17. Устройство содержит также пневматический механизм 18 выгрузки радиодеталей с управлением посредством электропневмоклапанов 1,не показаны), тару 19 для сортируемых радиодеталей, путепроводы 20, электропровод 21, состоящий из электродвигателя 22, передачи из цилиндрических зубчатых колес 23, Флажок 24, взаимодействующий с датчиком 25, обеспечивающим циклическую выдачу сигнала для работы измерительных блоков.Саосно с путеп 1 оводами и фиксирующими гнездами 5 кассеты 3., находящимися на позиции сортировки, смонтированы штуцера 26 для подачи сжатого воздуха и =броса проконтролир; емых изделий.Устройство работает следующим образом.Многоместная кассета 3 с заполненными в...

Номер патента: 1296067

Опубликовано: 15.03.1987

Авторы: Базанов, Васкин, Воронин, Калюга, Найденко

МПК: A01K 5/00

Метки: кормораздатчик

...проходящих через его нижние продольные края. Бункер имеет в поперечном сечении форму трапеции с обращенным книзу меньшим основанием, причем угол установки его продольных стенок 20 соответствует углу сыпучести корма. Перегородки разделяют бункер на среднюю секцию 1 и две крайние секции 11 и 111 и подвешены к нему с возможностью поочередного отсоединения от фиксаторов, Управле 25 ние последними осуществляется рычажными механизмами 7. Выгрузной транспортер выполнен в виде шнека. Бункер смонтирован на ходовой части 8. Привод шнека и ведущих колес ходовой части осуществляется от узлов 9 и 1 О соответственно, 30Кормораздатчик работает следующим образом.В исходном положении перегородки 4 и 5 зафиксированы вертикально фиксаторами 6 и бункер...

Номер патента: 1288781

Опубликовано: 07.02.1987

Авторы: Базанов, Прокофьев, Спорыш, Степанова, Фаддеев

МПК: H01H 85/02

Метки: плавкий, предохранитель

...в виде кольцапреимущественно из резины. Предохранитель работает следующимобразом,88781 2элементом 5 до размера и вставляется вновьв контактные зажимы, при этом фиксирующий элемент б (кольцо из резины) дополнительно страхует его от сжатия за счет своего трения или от самовосстановления и включения. При применении предохранителя в торцовых подпружиненных контактах он при срабатывании от перегрузки 10 выпадает за счет уменьшения своейдлины. Форму элемента 5, показанную на чертеже и необходимую для отведения токоподвода (одного).4, закладывают в его память при помощи термо механической обработки.Применение предлагаемой конструкции предохранителя позволяет по сравнению с известным предохранителем упростить его конструкцию за счет 20...

Номер патента: 1285451

Опубликовано: 23.01.1987

Автор: Базанов

МПК: G05G 21/00

Метки: программного

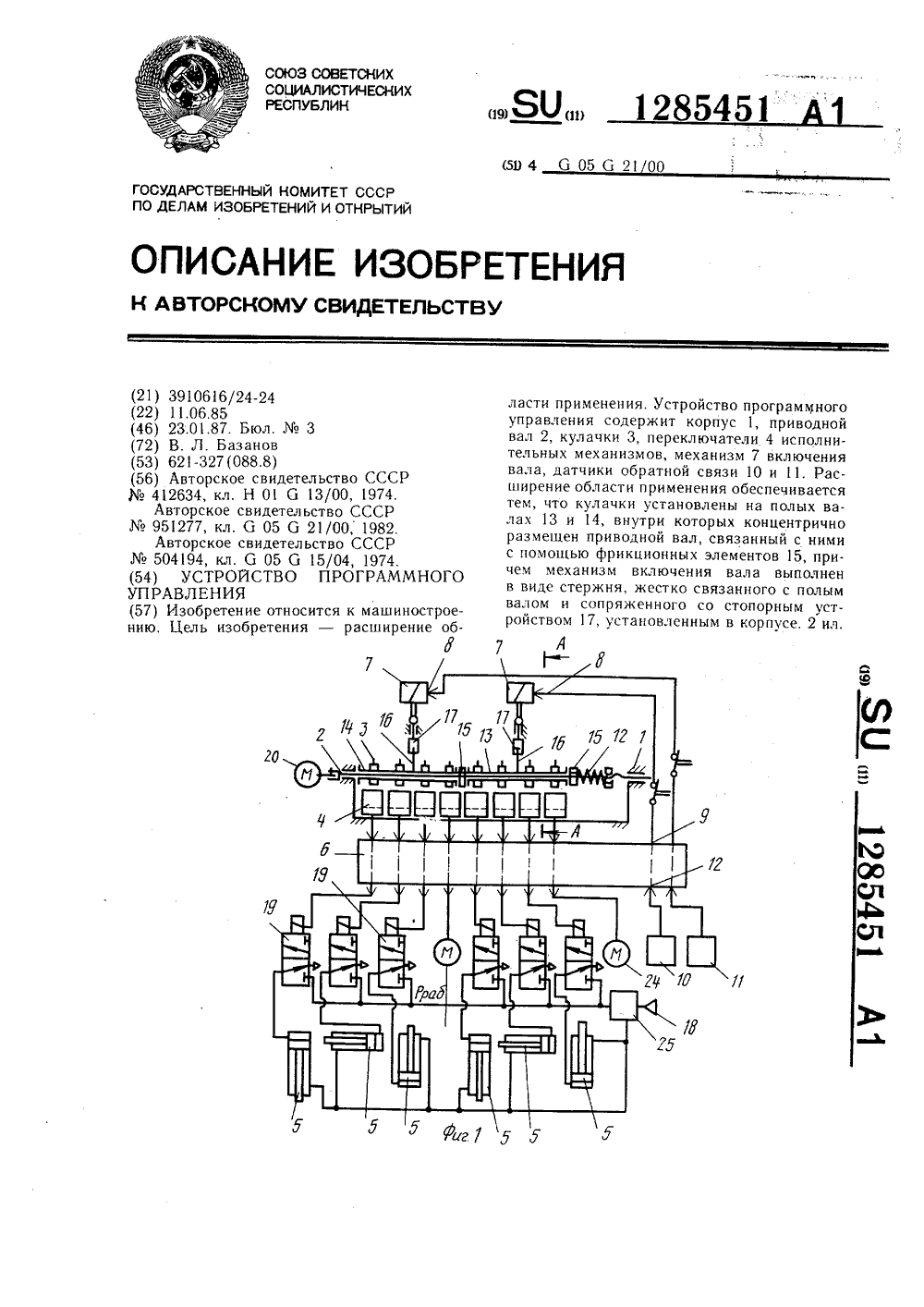

...сопряженногосо стопорным устройством 17, установленным в корпусе 1,Стоп орные устройства 17 выполненыв виде магнитных защелок.Исполнительные механизмы 5 соединеныс линией подачи воздуха 18 через распределитель 19, С валом 2 связан двигатель 20.Переключатели 4 содержат экранныйфлажок 21, закрепленный на упругой пластине 22 и взаимодействующий с магнитнымзазором 23.Другие исполнительные механизмы в виде электродвигателей 24 соединены непосредственно с блоком 6 управления.В линии подачи 18 установлен блок 25подготовки воздуха,Датчики 10 и 11 обратной связи связанысвоими входами (не показано) с исполнительными механизмами 5 и 24.Устройство работает следующим образом.В исходном положении двигатель 20 сообщает постоянное вращение валу 2,...

Номер патента: 1274878

Опубликовано: 07.12.1986

Авторы: Базанов, Баланкин, Башлыков

МПК: B23K 11/20

Метки: бериллия, контактной, сварки

...машины устанавливают деталь 2 из нержавеющей стали 12 Х 18 Н 10 Т (титанового сплава ВТ 1-0 или бериллия), на которую помещают деталь 3 из бериллия, причем между деталями 2 и 3 помещена фольга 4 из сплава ВТ 1-О. Контактные поверхности свариваемых деталей отполировывают до чистоты Е1,25 мкм, причем непосредственно перед сваркой с детали из бериллия удаляют окисную пленку и отполировывают до К, в 1,25 мкм.Давление сжатия свариваемых деталей2 и 3 передается от нагружающего устройства (не показано) на верхнийсварочный электрод 5, который крепится в верхнем основании 6 сварочноймашины. После поджатия свариваемыхдеталей до Р:=6-9 т/см пропускают имгпульс сварочного тока длительностью10 - 10 с плотностью тока 310 - 10 А/смПроведенные...

Номер патента: 1263556

Опубликовано: 15.10.1986

Авторы: Базанов, Бобыляк, Гридасов, Карпинский, Линкин, Орлов

МПК: B60K 31/00, G05D 1/02

Метки: груза, напольного, транспортирования

...вращения рулевых колес, два силовых привода 16 и 17 тяговых колес 18 и 19, сумматоры 20 и 21 скоростей вращения рулевых колес левого и правого бортов, два измерителя 22 и 23 тока в тяговых лриводах, таймер 24, элементы вычисления остатка времени 25 и пути 26, блок 27 деления, задатчики пути 28, времени 29, и веса груза 30, блоки 31 и 32 умножения, элементы 33 и 34 вычитания, аналоговые ключи 35-38, дополнительные сумматоры 39 и 40, умножители 41 и 42 веса, компараторы 43 и 44, генератор 45 пилообразного напряжения, привод 46 рулевых колес. Например, если под одним из бортов транспортного средства (левым)ведущее колесо 7 проскальзывает изза недостаточного сцепления с поверхностью пола, то за счет приводного45 момента на колесе 6...

Номер патента: 1245961

Опубликовано: 23.07.1986

Авторы: Абакумов, Базанов, Татаринов

МПК: G01N 21/88

Метки: исследуемого, координат, объекта, центра, яркости

...По соотношению между сигналами координатных и опорных каналов с помощью схем 12 и 13 деления определяют координаты Х и У центра яркости всех дефектов детали 1. После этого по сигналам координат производят процесс совмещения центра диафрагмы 3 с центром яркости дефектов, осуществляемой ШД Х 16 и ШД У 17. Для этого источник 27 питания ШД подключают к ШД Х 6 и ШД У 17 через вентили 19 и 20 до тех пор, пока компараторы 22 и 23 не вырабатывают импульсы равенства координат центра яркости и координат центра диафрагмы 3, получаемых от датчиков 24 и 25 линейных перемещений.В момент совпадения оси диафрагмы 3 с центром яркости вентили 19 и 20 закрывают подачу питания на ШД Х 16 и ШД У 17, после этого диафрагму 3 по координатным осям Х и у не...

Номер патента: 1234112

Опубликовано: 30.05.1986

Авторы: Базанов, Баланкин, Башлыков

МПК: B23K 11/10

Метки: контактной, сварки

...на верхний сварочный электрод 5, который крепится в верхнем основании 6 сварочной машины. После поджатия свариваемых деталей до Р = 5-9 т/см пропускают импульс сварочного тока длительностью= 10-10 с, плотностью тока ) = 1 О - 10 А/см5 8Аналогичным образом осуществляют сварку бериллия с нержавеющей сталью 12 Х 1 8 Н 1 ОТ и титановым сплавом ВТ 1-0. .На нижнее основание 4 конденсаторной сварочной машины устанавливается деталь 7 из нержавеющей стали 12 Х 8 Н 10 Т, толщина стенки 1 мм (или титанового сплава ВТ 1-0), на которую Ве+ 2 Х 18 НОТ 10 - 5 34112 2 помещается деталь 8 из бериллия толщиной 1 мм и диаметром 8 мм Контактные поверхности свариваемых деталей отполировываются до чистотыЦ й 1,25 мкм, причем предварительно с...

Номер патента: 1229100

Опубликовано: 07.05.1986

Авторы: Базанов, Израйлевич, Малкус

МПК: B60Q 7/02

Метки: предотвращения, препятствием, средства, столкновения, транспортного

...в различных отраслях промышленности для предотвращения наезда транспортного средства на препятствия при движении внутри производственных помещений.Цель изобретения - повышение надежности функционирования устройства. На фиг. 1 схематично показано транспорт ное средство с установленным на нем уст ройством для предотвращения столкновения с препятствием; на фиг. 2 - то же, вид сверху,Устройство для предотвращения столкновения транспортного средства с препятствием содержит связанный с транспортным средством 1 и включенный в цепь его привода датчик наличия препятствия, содержащий источник 2 света и фотоприемник 3, и образующие замкнутый световой контур зеркальные отражатели 4, охваченные гибкими ограждениями 5 с отверстиями 6 для...

Номер патента: 1226364

Опубликовано: 23.04.1986

Авторы: Базанов, Синчук, Тарвид, Терпигорев

МПК: G01R 31/28

Метки: операционных, параметров, усилителей

...резистора 22.9Напряжение (П ) на выходе ОУ 15зопределится, как339 - 152 К - 1 ь К 9 К К(5) где К - коэффициент усиленйя ОУ 15.Выбором сопротивления К резисто 9 ра 22 и коэФфициентов К, и К, можно добиться соответствия между значениями измеряемого параметра и показаниями измерителя 16 напряжения.Аналогичным образом измеряются электрические параметры, определяемые при нулевом выходном напряжении измеряемого ОУ 1, например входной ток по неинвертирующему входу, разность токов и др.Измерение параметров, определяемых при заданном напряжении на выхо - де ОУ 1, рассмотрим на примере измерения коэффициента усиления К. В9 о ф К, Б,;, К БАод.,о (8)25 К КНа ОУ 15 с программируемым коэффицентом передачи при измерении Кс задатчика 5 подается...

Номер патента: 1218422

Опубликовано: 15.03.1986

Авторы: Базанов, Кононов, Прокофьев

МПК: H01G 13/02

Метки: заготовок, кольцевых, конденсаторов, намотки, плоских

...ползуном 48 поступательное движение иглы 19 слева-направо прекращается (фиг.4), но движение рычага 46 в этом направлении еще продолжается за счет деформации пружины держателя 47. Одновременно со встречей держателя 47 с ползуном 48 происходит встреча правого конца пружины 49, закрепленной на рычаге 46, с нижним отогнутым влево концом полэуна 48. Поэтому продолжающееся движение рычага 46 сообщает ползуну 48 посредством пружины 49 движение вниз, вследствие чего и осуществляется прижатие иглой 19 ленты к оправке 6.После прижатия иглой ленты к оправке, эуб фиксатора 20 (фиг.6) выходит из паза сегмента 25 и освобожденная оправка 6 начинает вращаться. После одного-двух оборотов оправки включается цилиндр 54, шток которого выдвигается в зону...

Номер патента: 1213559

Опубликовано: 23.02.1986

Авторы: Базанов, Николаев, Пукач, Руберт

МПК: H01G 13/00, H05K 13/08

Метки: конденсаторов, параметрам, электрическим

...расстояние а между осями вращения которых меньше их диаметрана глубину 1 сегментного выреза 9,что позволяет обеспечить вращениеодного диска в сегментном вырезедругого, находящегося в статическом состоянии, н переносить конденсаторы в гнездах 5 на позиции. контроля их электропараметров и сортировки. Каждый из дисков 3 и 4 разделен диаметрально противоположными сегментными вырезами 9 по горизонталь3 1213559 4 я 5 О 15 20 ков,роликов 22, опирающихся на торцевоикулак 23, приводимый н движениеэлектродвигателем 24 через зубчатуюпередачу 25. Для прохождения игольчатых контактов 21 до контактированис конденсатором 26 в гнездах 5 соосно с ними в диске выполнены отверстия 27,Устройство для контроля конденса.торов по электрическим...

Номер патента: 1202997

Опубликовано: 07.01.1986

Авторы: Антонов, Базанов

МПК: B65H 49/38

Метки: двухфланцевых, катушек, стеллаж, хранения

...яруса пустыми катушками, вид сверху, на фиг. 8 " вариант исполнения стеллажа (разрез А-А на фиг. 1). Стеллаж для хранения двухфланцевых катушек выполнен в виде клети и содержит стойки 1, верхнее и нижнее основания 2, на которых размещены по паре плоских горизонтальных параллельных направляющих 3 без бортиков для двухъярусной установки катушек, опорные башмаки 4 и по паре открытых сверху коробчатых направляющих 5, ширина которых меньше ширины горизонтальных направляющих 3. Направляющие 5 размещены вдоль направляющих 3 со смещением к их наружным сторонам на расстоянии, превышающем длину катушек б для размещения последних в направляющих разных пар, при этом торцовые стенки 7 клети выполнены откидными. При складировании на стеллаж...

Номер патента: 1187028

Опубликовано: 23.10.1985

Авторы: Абакумов, Базанов, Колтунов, Татаринов

МПК: G01N 21/88

Метки: детали, дефектов, координат, реализации, центра, яркости

...20. Выходы схем11 и 12 деления соединены с входамипервого 21 и второго 22 компараторов, выходы которых соединены с со ответствующими вентилями 18 и 19, авторые входы соединены с выходамидатчиков 23 по Х и 24 по У линейного перемещения. Диафрагма 3 механически связана также с датчиком 25 рО минимального диаметра диафрагмы 3,. выход которого соединен с .третьимвентилем 20 и параллельно с вторыми входами аналоговых ключей 13и 14. Источник 26 питания соединен 25 с вторыми входами вентилей 18 - 20. Предлагаемый способ осуществляютпри помощи описанного устройства сле дующим образом.Световой поток от поля анализа 30 детали 1 проецируют с помощью объектива 2 через диафрагму 3 ца сйетоделительный кубик 4, Разделенныйсветовой поток в двух...

Номер патента: 1185041

Опубликовано: 15.10.1985

Авторы: Базанов, Лыжин, Ляхов, Петраков, Чернабук

МПК: F27B 7/24

Метки: вращающейся, зазора, камерой, между, неподвижной, печью, уплотнения

...(паранитовой) прокладки, чтобы избежать передачу тепла от горячей обечайки и тем самым на долгое время сохранить упру- "ость штырей. Свободные концы штырей должны иметь резьбу, на которую навертывается гайка для крепления деталей, удерживающих элементы круглого профиля.В случае газовых хлопков срабатывают выхлопные клапаны 11, которые перекрывают специальные отверстия во Фланце 4 и сочленяются с Фланцем через шарнирный элемент, а также подпружиниваются полоской или проволокой из упругого металла. На Фланце у выхлопных клапанов предус-. мотрены ограничители открывания клапанов, Для очистки газовых вых,попов от пыли предназначены пылеотбойные шайбы 10 и 12, первая из которых находится на корпусе вращающейся печи 3, а.вторая - на обечайке...

Номер патента: 1183218

Опубликовано: 07.10.1985

Авторы: Базанов, Гарманов, Гостев, Прибыш, Тихомиров, Федоров, Филиппович

МПК: B21B 31/24

Метки: клети, нажимное, прокатной

...комитета СССР по делам изобретений и открытий13035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к металлургическому машиностроению и может быть использовано в прокатных станах.Целью изобретения является исключение люфтов при эксплуатации клети и тем самым повышение точности проката при выполнении резьбы винтовых пар взаимно противоположного направления.На чертеже изображено нажимное устройство прокатной клети, вид сверху.Нажимное устройство содержит две винтовые пары, резьбы которых выполнены с взаимно противоположным направлением винтовых линий (на чертеже показаны только нажимные винты 1 в поперечном сечении) и редукторы 2 с приводными двигателями 3. На корпусах...

Номер патента: 1179442

Опубликовано: 15.09.1985

Авторы: Базанов, Баязитов, Шувалов

МПК: H01F 13/00

Метки: магнитной, многополюсной, намагничивания, системы

...Заказ 568 ж 679 Ти ВНИИПИ Госуд по делам и 035, Москва, писное рственного комитета СССобретений и открытийЖ, Раушская наб., д./5 Филиал ППП "Патент", г. Ужгород, ул. Проектная,2, Устройство по п. 1, о т л ич а ю щ е е с я тем, что шунт выполнен в виде магнитопровода, по форме совпадающего с магнитопроводом электромагнитов. 1Изобретение относится к электротехнике, точнее к устройствам для многополюсного. намагничивания коль,цевых постоянных магнитов и систем в радиальном направлении.Цель изобретения - повышение качества намагничивания,На фиг. 1 показано устройство в разобранном виде;.на фиг. 2 - сечение устройства по полюсам в зоне установки намагничиваемой системы.Устройство содержит два электромагнита, каждый из которых состоит из...

Номер патента: 1152022

Опубликовано: 23.04.1985

Авторы: Базанов, Малкус

МПК: G09B 9/06

Метки: тренажер, яхтсменов

...оси.На фиг. 1 показан тренажер, продольный разрез; на фиг. 2 - разрез А - А на фиг. 1. 45Тренажер содержит корпус 1, макет яхты 2, лимб-компас 3. Макет яхты 2 укреплен на упругом стержне 4, который установлен в корпусе с возможностью поворота в подшипниках 5, Для создания потока воздуха, действующего на парусное вооружение 6 яхты, на корпусе установлен вентилятор 7, укрепленный на поворотном кольце 8. В носовой части макета установлена измерительная шкала 9. В кормовой части макета установлен с возможностью поворота и фиксации руль 10. Для создания потока воздуха, имитирующего силовое воздействие воды на руль движушейся яхты, внутри корпуса 1 размещен с возможностью поворота относительно вертикального упругого стержня дополнительный...

Номер патента: 1151804

Опубликовано: 23.04.1985

Авторы: Базанов, Волков, Голубев, Огурцов, Сычев

МПК: F27B 7/24

Метки: вращающейся, печи, уплотнения

...снабжено контактным кольцом, прикрепленным к металлическому кольцу с возможностью касания опорных роликов, и дополнительными уплотнительными элементами, размещенными на кронштейнах с опорными роликами, при этом кронштейны закреплены на свободном конце уплотнительного элемента.На чертеже схематически представлено устройство для уплотнения вращающейся печи, продольный разрез.Устройство для уплотнения вращающейся печи содержит закрепленный на неподвижной камере 1 кожух 2 с установленным на нем уплотнительным элементом 3, На свободном конце уплотнительного элемента 3 закреплены кронштейны 4 с установленными в них опорными роликами 5. На. кронштейнах 4 с опорными роликами 5 размещены допол нительные уплотнительные элементы б. На корпусе...

Номер патента: 1147545

Опубликовано: 30.03.1985

Авторы: Базанов, Баланкин, Башлыков, Васнев, Глаговский, Ярцев

МПК: B23K 11/02, B23K 37/04

Метки: контактной, сварки, электрод

...путем использова- .ния прослоек из порошковых материалов..Поставленная цель достигается тем,что в электроде для контактнойсварки, преимущественно для сваркитвердосплавной режущей пластины сдержавкой резца, содержащем корпус,имеющий контактную и опорную поверхности для установки державки и фиксатор положения державки, фиксаторположения державки выполнен в видепланки с выемкой для установки твердосплавной пластины и углублениемдля Фиксации державки резца, контактная поверхность электрода - в видепаза, наклоненного в сторону выемкиФиксатора под углом 5-15 , опорнаяоповерхность электрода - в виде плоскости, составляющей с нижней плоскос"тью паза уголЧ= 90 - 0+ 6где М - угол наклона паза- угол между осью электродаи опорной плоскостью.С...

Номер патента: 1138769

Опубликовано: 07.02.1985

Авторы: Базанов, Богомолов, Теплинский

МПК: G01R 31/34

Метки: испытания, моментных, электродвигателей

...грузом 6. На валу 3 укреплен также ведомый диск 7поводковой муфты 8. В диске 7 выполнен секторный паз 9, в котором раэмещен цилиндрический поводок 1 О с зазором по отношению к стенкам паза 9, Поводок 10 установлен на ведущем диске 11 муфты 8, укрепленном на валу 2 редуктора 13 с большим передаточным отношением, Редуктор 13 соединен с установленным на основаниидвигателем 14 замедления, На входящей в паз 9 части поводка 10 установлено контактное кольцо 15, изолированное от поводка 10 кольцевой втулкой 16,из неэлектропроводного материала. На боковых поверхностях 17 и 18 секторного паза 9 установлены контактные пластины 19 и 20, изолированные от диска 7. На торцовых поверхностях дисков 7 и 11установлены кольцевые контакты 2123,...

Номер патента: 1113600

Опубликовано: 15.09.1984

Авторы: Базанов, Кац, Легеза, Лихота, Преображенский, Прокофьев, Степанова, Фаддеев, Штукарев

МПК: F16B 19/06

Метки: заклепочное, соединение

...заклепки выполнен закрепленным вокругсвоей оси, его наружный диаметрбольше. диаметра отверстий в соединяемых деталях на величину натяга, и заклепка изготовлена из сплава, обладающего эффектом "памятиформы".Ва фиг. 1 изображено заклепочноесоединение в сборе; на фиг. 2момент ввода заклепки в отверстиясоединяемых деталей; на фиг, 3 -сечение стержня в момент вхожденияего в отверстия (пунктирная линия)и сечение в готовом эаклепочном соединении.Заклепочное соединение содержит соединяемые детали 1 и 2 с соосными отверстиями и установленную в них заклепку, Заклепка состоит из закладной 3 и замыкающей 4 головок и стержня 5, закрученного вокруг своЗб 00 2ей оси, наружный диаметр которогобольше диаметра отверстий в соединяемых деталях 1 и 2 на...

Номер патента: 1113195

Опубликовано: 15.09.1984

Авторы: Базанов, Бондяев, Легаев, Ошеверов, Смирнов, Файнберг, Шичкин, Яковлев

МПК: B21B 45/02

Метки: дисковых, ножей, ножниц, пар, смазки

...- повь 1 шение надежности устройства и упрощение кон-струкции.еПоставленная цель достигается тем,что в устройстве для смазки пар ножей 195 1дисковых ножниц, содержащем элемент нанесения смазки на торцовую поверхность одного дискового ножа и узел его прижима к торцовой поверхности этого ножа, элемент чанесения смазки выполнен в виде диска из пористого материала, связанного с валом дискового ножа и размещенного соосно с :им с воэможностью взаимодействия с его торцовой поверхностью, а узел прижим элемента нанесения смазки к торцовой поверхности дискового ножа выполнен в виде упругого кольца, размещенного соосно с диском с возможностью взаимодействия .с его торцовой поверхностью и с боковой поверхностью пары дисковых ножей, при этом...

Номер патента: 1106780

Опубликовано: 07.08.1984

Авторы: Антонов, Базанов

МПК: B66C 1/10

Метки: грузов, захватное, киповых

...раму с закрепленными на ней захватными приспособлениями, каждое из которых включает захватный орган, состоящий из цилиндрического ползуна с жестко закрепленным на нем штопором, прикрепленное к несущей раме основание, связанный с последним кожух и размещенный в нем стакан, соединенный с приводом захватных органов и с ползуном, кинематически связанным дополнительно с кожухом, цилиндрический ползун каждого захватного органа выполнен полым и расположен между кожухом и стаканом, а кинематическая связь ползуна и кожуха каждого захватного приспособления представляет собой винтовую пару, шаг которой равен шагу витков штопора. На фиг. 1 схематично изображено захватное устройство, присоединенное к каретке грузоподьемника погрузчика; на фиг....
