F23C 10/18 — детали; вспомогательные приспособления

Номер патента: 174310

Опубликовано: 01.01.1965

Автор: Сараф

МПК: F23C 10/18, F23C 6/04

Метки: топочное

...вертикальные, вихревые камеры б с ошипованными и покрытыми огнеупорным слоем поверхностями,Камеры снабжены центральными отбойны 5 ми щитками 7, сопряженными соплами 8 дляподвода вторичного воздуха, летками 9 с отсасывающим эжектором 10 для удаления шлака и мазутными форсунками 11 для удаленияжидкого шлака при пусковых режимах.10 Топливо из бункера забрасывается пневмомехацичесиим забрасывателем в зону 12 кипящего слоя цепной решетки. Частицы топлива, выносимые из кипящего слоя с потокомтопочных газов, поступают в вертикальные15 вихревые камеры, куда тацгенццальцо подводится вторичный воздух для полного дожигания топлива. Отбойный щиток отбрасываетчастицы топлива к периферии камерывзонумаксимальных скоростей газо-воздушного по 20 тока....

Номер патента: 199105

Опубликовано: 01.01.1967

Автор: Забродский

МПК: F23C 10/18

Метки: аппарат, газа, горючего, сжигания

...благодаря наличию каких-либо вставок, расположенных над газо распределительной решеткой, и слою неподвижной насадки над ними создает лучшие условия для работы аппарата: предохраняет решетку от чрезмерной тепловой нагрузки и улучшает перемешивание газов, 15На чертеже изображено устройство для ввода газов в аппарат.Устройство состоит из газораспределительной решетки 1, вставок 2 треугольного профиля, неподвижной насадки 3 и вводов 4 горюче го газа,Газ для псевдоожижеция подают под решетку, а горючий газ в зоны отрывного обтекания через вводы 4. Перемешивание газов происходит в извилистых каналах, образованных насадкой, заполненных псевдоожиженным слоем. 1. Аппарат для сжигания горючего газа в кипящем слое промежуточного твердого...

Номер патента: 544828

Опубликовано: 30.01.1977

Авторы: Забродский, Тамбовцев

МПК: F23C 10/18

Метки: разжига, топок

...толще слоя.С целью повышения надежности, предлагается в качестве инертного материала, создающего слой, использовать ферромагнитные частицы и в период розжига на них накладывать магнитное поле, Это магнитное поле воздействует на частицы слоя и не дает им возможности перейти в состояние псевдоожижения до тех пор, пока их температура не достигнет точки Кюри.При розкиге топки по данному способу газовоздушная смесь, проходящая через находяшиеся в неподвижном состоянии частицы слоя воспламеняется над слоем. Верхние частицы слоя нагреваются, теряют магнитные свойства и переходят в состояние псевдоокижения, а процесс горения переносится в эту часть слоя, так как температура частиц достаточна для воспламенения смеси. Затем по мере прогрева...

Номер патента: 850984

Опубликовано: 30.07.1981

Авторы: Ермаков, Миронов, Попов, Северянин

МПК: F23C 10/18

Метки: топка

...слоя (например, вблизи стенбк) .с концентрацией частиц, близкой к соответствующей скорости газа начала псевдоожижения. В первом случае. частицы горючего имеют температуру,близкую внутренней полости пузыря, т.е. недостаточную для обеспечения нор850984 ИИПИ Заказ 6296/48 аж 606 Подписное Тирфилиал ППП фПатенг.ужгород, ул, Про кт мального горения,. а также высокуюскорость движения, что обуславливаетминимальное время срабатывания частицы в слое с последующим выбросомвместе с газовым пузырем и уносомиэ полости .котла. Иэ условия газодинамического,равновесия потоки,компенсирующие пуэыреобразование, имеют,концентрацию, соответствующую мини.-.мальной скорости псевдоожижения, а,следовательно, количество окислителя,недостаточное для...

Номер патента: 866336

Опубликовано: 23.09.1981

Авторы: Бабий, Павлов, Процайло, Рыжаков, Титов

МПК: F23C 10/18

Метки: топка

...топка, общий вид.Она содержит камеру сгорания 1, распределительную решетку 2 с размещенными на ней слоем инертной засьш" ки 3, нагруженный в последнюю пучок горизонтальных перфорированных труб 4 н дополнительные горизонталь-а ные перфорированные трубы 5 для подачи воздуха, установленные над слоем засыпки 3.Топка работает следующим образом.Топливо подается в камеру сгора- . ния 1 свер 1 су на слой инертной засап- ки 3, пучок горизонтальных перфорированных труб 4 и на дополнительныа горизонтальные перфорированные трубы 5 и снизу непосредственно на распределительную решетку 2 под слой засыпки 3. Воздух, требуемый для сжигания топлива, раздЕляется на две части, Подвижный воздух подается в866336 формула изобретения толп иВо...

Номер патента: 870853

Опубликовано: 07.10.1981

Автор: Беляев

МПК: B01J 8/44, F23C 10/18

Метки: газораспределительная, решетка

...решетка. для аппаратов спсевдоожиженным слоем,Она содержит верхнюю плиту 1, в оъоверстиях которой свободно установленыпатрубки 2 с отверстиями 3 в боковыхстенках, закрепленные в отверстиях нижней плиты 4, примыкающей к камере 5подвода псевдоожижаюшего агента.35Газораспределительная решетка работает следующим образом,Перед началом работы патрубки 2 сотверстиями 3 в боковых стенках выдвиюгаются перемещением нижней плиты 4относительно верхней плиты 1 на расстояние, определяемое теплотворной способностью топлива, его фракционным составом и заданной высотой псевдоожижен3 870853 4 ного лоя Топливо поступает на верхнюю ки с отверстиями в боковых стенках, плиту 1 сверку, а снизу в камеру 5 по- закрепленные в отверстиях нижней плидается...

Номер патента: 964339

Опубликовано: 07.10.1982

Авторы: Варламова, Дорожков, Малиновский, Мацнев, Рассудов, Цыганков

МПК: F23C 10/18

Метки: кипящего, слоя, топка

...разделен перегородкой 8 йа секции 9 и 10, снабженныеавтономными трубопроводами 11 и 12,подключенными к воздуховоду 6 черезформула изобретения О 3 961 прерыватель 7 потокаОтверстия 2 решетки 1 сообщены с секцией 9, а отверстия 3 - с секцией 10. Воздухо" вод 6 соединен с воздуходувкой 13.Работа топки осуществляется следующим образом.В топку, заполненную дробленным инертным материалом (например, швмотом), через топливоподающие патрубки ч подается топливо. Воздух на ожижение и горение, топлива от воздуходувки 13 поступает по воздуховоду 6 через прерыватель 7 потока в секцию 9 и через отверстия 2 выходит в расположенные над ними зоны слоя. В этих зонах материал совершает .подъемное движение. В это время в соседних зонах слоя, расположенных...

Номер патента: 996793

Опубликовано: 15.02.1983

Авторы: Барболин, Берг, Руденко, Степанов

МПК: F23C 10/18

Метки: котла, топка

...горизонта под углом естественного откоса материала,Топливо подается по трубам б. Теплообменные трубы 4 могут быть размещены с относительнья продольным и поперечным шагом В 1 д2, Угол наклона ребер 5 относительно горизонтасоставляет 30-40При сжигании твердого топлива сразмером частиц 0-6 мм в кипящемслое 3 теплоносителя общее количест.996793 Формула изобретения НИИПИ Заказ 908 Тираж 581 Подписно Филиал ППП "Патент", г.ужгород,ул.Проектная,4 во воздуха на котел подается иэ рас чета поддержания числа псевдоожижейия Ч = 3-4. Для. пневмотранспорта, . топлива используется 25 общего воздушного потока давлением около 30 кПа. Остальная часть воздуха подается в качестве ожижающего агента под газо- распределительную решетку 2 камеры сгорания...

Номер патента: 1035333

Опубликовано: 15.08.1983

Авторы: Долгушев, Тамбовцев

МПК: F23C 10/18

Метки: кипящим, работы, слоем, топка

...спиральными ребрами, при. На чертеже представлена предлагаемая,топка, продольный разрез. Топка с кипящим слоем содержит вер-. тикальную топочную камеру 1 с соплами 2 вторичного дутья, секционированную не-подвижными провальными решетками 3,установленными над совками 2 вторичного дутья (на фиг, 1 неподвижные провальные решетки и сопла вторичного дутья совмещены в общий узел), размещенные на решетках 3 слои гранулированной инертной засыпки 4 и расположенные под тойочной камерой 1 подвижную колосниковую ре. щетку 5, шламосборник б и патрубок 7 отвода топлива газов. Топочная камера 1 снабжена охватывающими ее охлаждающими кожухами 8, 9 и О. соленоидами 11,12 и 3 и вкхревыми камерами 4, 15 и 16, последние из которых размещены в зоне сопел 2...

Номер патента: 1068660

Опубликовано: 23.01.1984

Автор: Робул

МПК: B01J 8/18, F23C 10/18

Метки: котел

...эффективности из-за увеличения уноса частиц кипящего слоя. 20Цель изобретения - повышение тепловой эффективности путем снижения уноса частиц кипящего слоя. Цель достигается тем, что в котле, содержащем камеру сгорания с ки пящим слоем, размещенным на газо- распределительной решетке с продольными и поперечными рядами колпачков, между которыми установлены погруженные в слой вертикальные теплообменные трубы, причем каждая из последних расположена на рав- З 0 ном удалении от ближайших колпачков, трубы снабжены спиральным оребрением и расположены в плоскостях, проходящих через упомянутые ряда колпачков,гНа фиг. 1 показан котел в разрезе; на фиг. 2 - сечение А-А на фиг. 1.Котел содержит камеру сгорания с кипящим слоем 1 на...

Номер патента: 1149105

Опубликовано: 07.04.1985

Авторы: Варламова, Горелик, Дорожков, Малиновский, Мацнев, Сорокин, Чавчанидзе

МПК: F23C 10/18

Метки: кипящего, слоя, топка

...своими торцами. В бункере 5 дополнительно установлена по крайней мере одна труба 7, подключенная к полостям воэдухоподающих труб 6 и полости короба 4. Труба 7 может быть выполнена в форме многогранника, верхние грани которого установлены под углом 6 ). к горизонту, не меньшим угла естественного откоса золы. Воэдухоподающие трубы 6 снабжены колпачками 8 для выхода воздуха. Бункер 5 подключен к устройству 9 удаления золы.Топка работает следующим образом.Через устройство 2 для ввода топлива загружается в камеру 1 с.горания инертный материал, например зола, дробленый шлак, песок, шамот и т.д. Инертный материал заполняет бункер 5 эолы через щели, имеющиес:; между воздухоподающими трубами б, и частично зону кипящего слоя над трубами 6 и...

Номер патента: 1161804

Опубликовано: 15.06.1985

Авторы: Берг, Келер, Подшивалов

МПК: F23C 10/18, F27B 15/10

Метки: кипящем, слое

...между уровнем отверстий воздухоподводящих труб и подовой плитой, а его отверстия направлены на подовую плиту 11.Недостатком известного устройства щ является его инерционность при запуске, т.е. требуется значительное время для разогрева слоя.Цель изобретения - улучшение условий запуска. 25Поставленная цель достигается тем, что устройство для обработки материала в кипящем слое снабжено нагревателем, преимущественно в виде греющих труб, установленных над подовой плитой и ниже отверстий воздухоподводящих труб.На чертеже изображено устройство общий вид.Устройство для обработки материала в кипящем слое содержит корпус 1, на 35 садку 2 промежуточного теплоносителя подовую плиту 3, воздухоподводящие трубы 4 с отверстиями 5 и узел 6...

Номер патента: 1177596

Опубликовано: 07.09.1985

Авторы: Бочаров, Гавриленко, Цимбаленко

МПК: F23C 10/18

Метки: кипящего, слоя, топка

...изображена топка кипяшего слоя, продольный разрез; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - топка, поперечный разрез. Топка кипящего слоя содержит камеру 1 сгорания, подключенную соответственно к питателю 2 и бункеру 3 золы, и снабжена провальной газораспределительной решеткой, образованной параллельными трубами 4, имеющими сопла 5. Трубы 4 жестко закреплены одним концом в газо- раздающем коллекторе 6, а другие концы труб .4 решетки снабжены соединенной с ними полой перемычкой 7, в зоне которой в стенке 8 камеры 1 выполнена ниша 9, а перемычка 7 размещена в нише 9 и закреплена в ней с помощью подвижного уплотнения 10, преимущественно асбестового. Топка работает следующим образом.Топливо подают в топочную камеру 1питателем 2. Газ, в...

Номер патента: 1180643

Опубликовано: 23.09.1985

Авторы: Барболин, Берг, Линецкая

МПК: F23C 10/18

Метки: котел

...слива золщра. чертеже не по заны), Топка 11 примыкаетвЬр%ней частью кю.;Ффф горизонтально расположенному газсхоу 3 с койвективными поверхностями 4 нагрева, разделенному вертикальными перегородками 5 на последовательно размещенные по ходу газов и снабженные виброоснованиями 6 золоулавливающие карманы 7. Последний по ходу щ газов карман 7 соединен через переключатель 8 с патрубком слива золы (не показан) и топкой 1, Часть конвективных поверхностей 4 нагрева размещена в полостях карманов 7, а дру гая часть - непосредственно над карманами 7, причем последние снабжены датчиками 9 уровня золы, примыкают один к другому и отделены общими для каждой смежной пары карманов 7 перегородками 5, в каждой из которых выполнено перепускное окно 10 с...

Номер патента: 1214988

Опубликовано: 28.02.1986

Автор: Пузырев

МПК: F23C 10/18

Метки: газификации, твердого, топлива

...2 кипящего слоя снабжена газораспределительной решеткой 27, а камеры 3, 4, 5 разделе ны между собой перегородками 28, Газораспределительная решетка 27 выполнена из наклонных в сторону движения беспровапьных каналов с направленным дутьем. Камеры 3, 4, 51498 10 33 соединена с надслоевым пространством топки 16, гаэораспределительная решетка 34 которой подключена к дутьевому коробу 30 камеры 4, Камера 5 соединена с печью 16 окнами 35 для вывода материала.Пылеуловитель б подключен к камере 3 коксования течкой 36. Между камерой 3 коксования и пыпеуловите 20 лем 16 на трубопроводе 9 установлен водоохлаждаемый трубный пучок 37. Устройство для газификации твердого топлива работает следующимобраэом. Уголь иэ бункера 1 и серопоглощающая насадка...

Номер патента: 1280268

Опубликовано: 30.12.1986

Авторы: Келер, Подшивалов

МПК: F23C 10/18

Метки: кипящим, розжига, слоем, топки

...7 с пересечением последней зоны ввода воздуха, т.е. уровня отверстий 5 воздухоподающих труб 4 (зона А). При по- ЗО даче через топливораспределитель 6 растопочного жидкого топлива на горизонтальной плите 2 образуется слой 8 топлива с горизонтальной верхней границей. Верхняя граница слоя 8 топлива 35 расположена ниже уровня отверстий 5 воздухоподающих труб 4. В зоне А производится воспламенение растопочного . топлива с его свободной поверхности. Одновременно через воздухоподающие 40 трубы 4 подают воздух для поддержания процесса горения со скоростью, не превышающей скорость псевдоожижения материала 3. После воспламенения растопочного топлива увеличивают расход 45 воздуха, подаваемого в топку. Вследствие неравномерного распределения...

Номер патента: 1291788

Опубликовано: 23.02.1987

Автор: Кубарт

МПК: F23C 10/18, F23C 6/04

Метки: дожигания, камера, кипящим, слоем, топки

...срезом вверх соплами 12 вторичного воздуха и установленные по ширине камеры 3 в верхней ее части наклоненные вниз сопла 13 третичного воздуха, а также дополнительный выступ 8, расположенный в верхней части на противоположной относительно основного выступа 7 стенке 6, Кроме того, выходной срез сопл 12 вторичного воздуха может быть расположен над 10 15 20 25 30 35 горизонтальной осью выступа 7, а сопла 13 третичного воздуха могут бытьустановлены напротив дополнительноговыступа 8,При работе камеры 3 дожигания топливо сгорает втопке 2 кипящего слояпри подаче подстехиометрического количества первичного воздуха, продукты сгорания выходят в камеру 3 дожигания через суженное сечение междувыступом 7 и стенкой 6 е повышеннойскоростью вдоль...

Номер патента: 1312314

Опубликовано: 23.05.1987

Авторы: Варламова, Грицевский, Дорожков, Коваленко, Малиновский, Носов, Чавчанидзе, Чижиков

МПК: F23C 10/18

Метки: кипящим, слоем, топка

...проставками (не показаны) между трубами 8экрана 9, В этом случае надслоевоетпространство камеры 2 сгорания делится на дв секции, в соответствии счем газораспределительное устройство 3 разделено перегородкой 13 надве секции, что позволяет расширитьдиапазон регулирования мощности путем включения отдельных секций в работу,Топка с кипящим слоем работаетследующим образом.Через устройство 10 подачи топлива загружается инертный материал (например, шамот, зола, песок) до уровня, определяемого расчетным путем,при котором в ожиженном состояниинаклонные трубы 4 погружены в кипящий слой 1. В коллекторы 5 подают нагреваемую среду (например, воду).Воздух, нагретый от постороннего источника (например, путем подмеса горячихгазов от специальной...

Номер патента: 1314193

Опубликовано: 30.05.1987

Авторы: Кучин, Опанасюк, Скрипко, Урда, Шевченко

МПК: F23C 10/18

Метки: псевдоожиженного, розжига, слоя, топки

...слоем.На фиг. 1 схематически изображена топка с устройством для розжига; на фиг. 2 - торцовая часть устройства для розжига, Поперечное сечение; на фиг. 3 - вид А на Фиг. 2.Устройство содержит патрубок 1 для подачи теплоносителя с насадком в виде диска 2 с концентрическими кольцевыми выступами 3 и рядами отверстий 4. Диск 2 установлен над воздухораспределительной решеткой 5 топки 6.Устройство работает следующим образом.Теплоноситель по патрубку 1 поступает в пространство под диском 2. Равномерность газовоздушного объема под диском 2 обеспечивается наличием Фвыступов 3 и тем, что высота выступов 3 увеличивается к периФерии диска 2. Теплоноситель, прохоця через отверстия 4, дробится на отдельные пузыри и, подымаясь вверх,...

Номер патента: 1343182

Опубликовано: 07.10.1987

Авторы: Ермаков, Жуков, Иванников, Рыжаков, Сотников, Усачев

МПК: F23C 10/18

Метки: кипящим, сжигания, слоем, твердого, топке, топлива

...сжигания путем интенсивного переноса тепла из слоя в факелс частицами слоя.На чертеже изображена топка дляосуществления предлагаемого способа.Топка содержит кипящий слой 1,факельную зону 2, питатели 3 топлива, гаэораспределительную решетку 4с зонами 5 повышенного расхЪда газовили воздуха, тракт 6 подачи первичного воздуха или газов рециркуляции подрешетку 4, тракт 7 с шибером 8 дляподачи и регулирования расхода газовв зоны 5, шлицы 9 подачи вторичноговоздухаТопка выполнена со скатами 10.Способ осуществляют следующимобразом.Топливо в виде дробленки с размером зерна до 5-10 мм подается питателями 3 в кипящий слой 1 или поверхслоя 1. Первичный воздух или газы рециркуляции по тракту 6 нагнетаютсяпод газораспределительную решетку 4и...

Номер патента: 1343183

Опубликовано: 07.10.1987

Авторы: Кротов, Пузырев, Симанов

МПК: F23C 10/18

Метки: топка

...материал и возцух через перепускные окна 10 и 11соответственно поступают н КС 1, Циркуляция дисперсного материала обеспечивает низкотемпературное сжиганиетвердого топлива. 3 з.п, ф-лы, 5 ил,2женной напротив стенки 8 общей с камерой 1 сгорания, выполнен канал 17,верхний торец которого сообщен с камерой 1 сгорания, а нижний конец - сбункером 5 сепаратора 3, к верхнемуторцу канала 17 прикреплена направляющая перегородка 18, Камера 1 сгорания и теплообменник 6 снабжены воздухораспределительными решетками 19 и20, под которыми размещены дутьевыекороба 21 и 22, подключенные к вентиляторам 23, Камера 1 сгорания через питатель 24 подключена к бункеру25 угля, Стенки камеры 1 сгорания,сепаратора 3 и теплообменника 6 могут быть выполнены...

Номер патента: 1368569

Опубликовано: 23.01.1988

Авторы: Бардер, Воинов, Рахманов, Робул

МПК: F23C 10/18

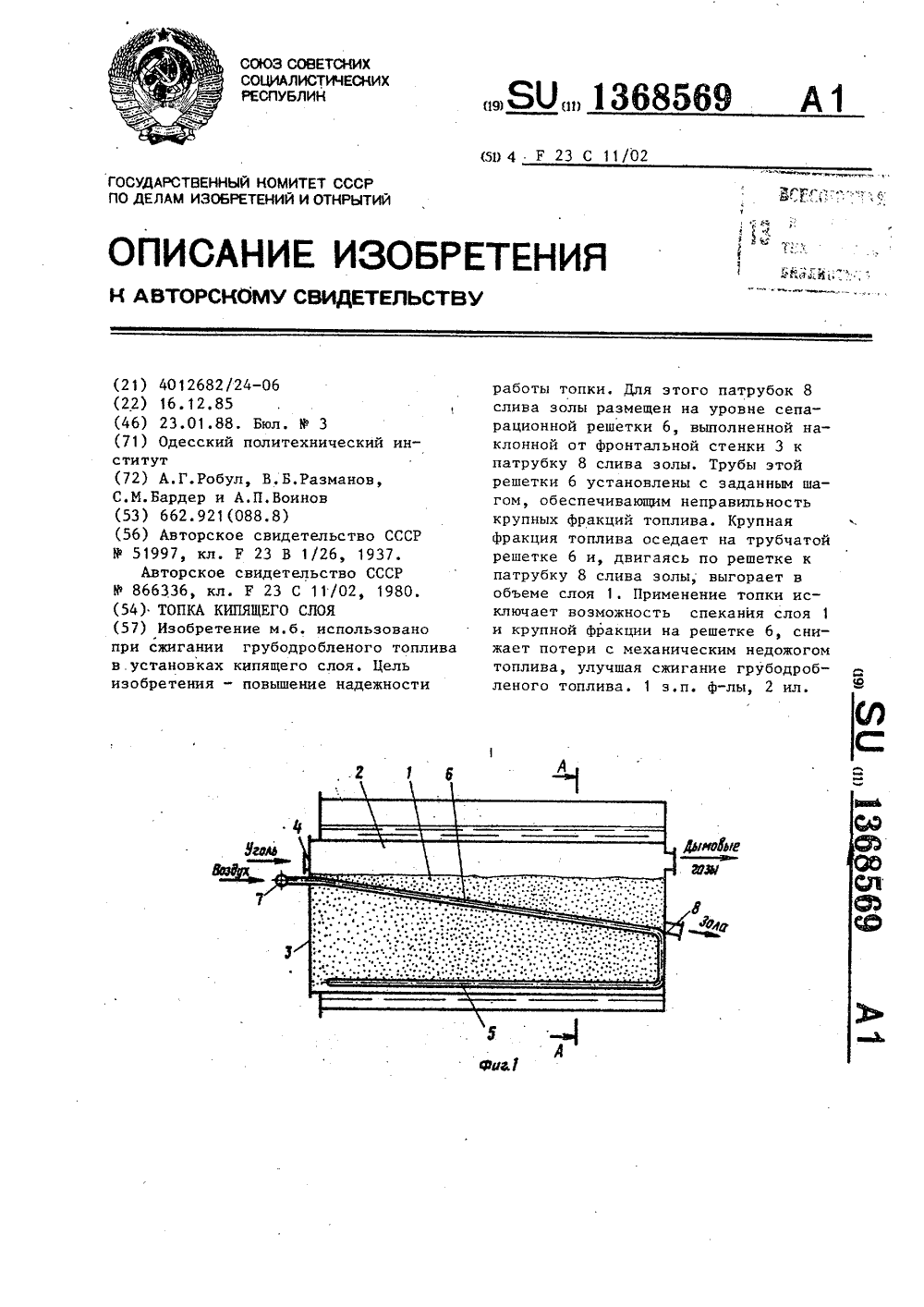

Метки: кипящего, слоя, топка

...ыполненную из перфорированных труб.слой 1 погружена сепарационная реетка 6 из охлаждаемых труб. Решеткии 6 подключены к источнику 7 возуха, Сепарационная решетка 6 наклоена от фронтальной стенки 3 к патубку 8 слива золы, а трубы решеткиустановлены с заданным шагом, обесечивающим непровальность крупных ракций топлива.Устройство работает следующим обазом.еВоздух, необходимый для ожижения лоя 1 и горения топлива, подают в рубчатую решетку 6, где он нагреватся, а затем через отверстия в расределительной решетке 5 вводят в ипящий .слой 1. Грубодробленое топиво подают на слой 1 через размещенный на фронтовой стенке 3 топки питатель 4, При этом крупная фракция топлива, первая критическая скоростькоторой больше скорости ожижения, ,оседает йа...

Номер патента: 1372152

Опубликовано: 07.02.1988

Авторы: Варламова, Грузглин, Мацнев, Носов, Софра, Щербинин

МПК: F23C 10/18, F27B 5/10

Метки: кипящего, слоя, топка

...того, изменение характеристик топлива (зольности и влажности) и его теплотворной способности приводит к значительным изменениям температуры слоя. Устранить это можно, воздействуя на теплоотдачу от слоя к трубам 12. Кроме таких эксплуатационных параметров, как скорость газов и эквивалентный диаметр частиц в слое, определяющих коэффициент теплоотдачи, в предлагаемой топке имеется дополнительная воэможность воздействовать на внутреннюю гидродинамику слоя, а следовательно, на .теплообмен.Максимум теплоотдачи приходится на среднюю по высоте часть слоя. При горизонтальном положении раздающих труб 4 максимум перемещается соответственно выше или ниже равномерно по всему сечению топки, сохраняя контуры циркуляции неизменными с опускным...

Номер патента: 1384882

Опубликовано: 30.03.1988

Авторы: Барболин, Линецкая

МПК: F23C 10/18

Метки: кипящего, котел, слоя

...Зта зона играет роль отстойной пылеосадительной камеры. (остальная часть частиц вместе с газовым потоком поступает в пространство междутрубами конвективной поверхности 6нагрева. Так как и мелкие частицы более инерционны, чем газ, то они, неуспевая вместе с газом обогнуть поверхность 6, ударяются о трубы этойповерхности 6, скатываются к центрутопки 1 и собираются внутри трехгранной призмы. Целенаправленному отбиванию частиц в сторону призмы способствует наклон конвективной поверхности 6 в сторону центра топки 1. Далееочищенные от мелких частиц газы поступают в газоход 1 О. Наклонные гранипризмы, выполненные из труб 4 с плав.никами 7, не позволяют частицам просыпатыя через них, и поэтому частицы "стекают" к сквозному проему 5...

Номер патента: 1421265

Опубликовано: 30.08.1988

Автор: Тойво

МПК: F23C 10/18, F23Q 13/00

Метки: зажигания, кипящим, котла, слоем

...ребрами;на фиг. 4 и 5 - то же, варианты исполнения, /Устройство зажигания для котла 1кипящим слоем 2 содержит камеру 3 15горания, снабженную обечайкой 4 инагревательным элементом 5, установленным с наружной стороны обечайки 4причем последняя .снабжена теплопередающими ребрами 6, расположенными20продольно или наклонно на внутреннейстороне обечайки 4,Угол наклона ребер 6 может составлять 070 О, предпочтительно 050.Устройство может быть снабженодополнительной оребренной обечайкой7, установленной с наружной стороныосновной обечайки 4 с образованиемс последней кольцевой полости 8.Устройство может быть также снабжено теплоизоляцией 9, установлеянойвокруг обечайки с образованием зазора 10 для подогрева воздуха, идущегона горение.Кроме того,...

Номер патента: 1430675

Опубликовано: 15.10.1988

Авторы: Варламова, Дорожков, Митор, Мочан, Павлов, Рассудов, Сидоров, Штейнер

МПК: F23C 10/18

Метки: кипящим, слоем, топка, циркулирующим

...указанное под. ключение возможно непосредственно в соп, лах 4.Под 2 камеры 1 сгорания выполнМ сплошным. Сопла 4 и патрубки 8 размещены по крайней мере двумя параллельными ярусами с располокением в верхнем ярусе ,патрубков 8 для подачи холодной золы, ,причем сопла 4 и патрубки 8 установлены таигецциальцо к соосной камеревоображаемой окружности, имеющей диаметр, сотавляющей 0,2 - 0,7 от диаметра камеры 1,Топка с циркулирующим кипящим слоем работает следующим образом.По каналам 5, сообщенным с соплами 4, подается в камеру 1 измельчеццое топливо, Одновременно с подачей топлива включается растопочная горелка 11,После прогрева слоя циркулирующего заполцителя до температуры воспламенения включаются сопла 4, сообщенные с каналами 6 первичного...

Номер патента: 1442788

Опубликовано: 07.12.1988

Авторы: Барболин, Линецкая
