B66C 1/68 — монтируемые на крановых стрелах или направляемые ими

Номер патента: 1111979

Опубликовано: 07.09.1984

Авторы: Левкович, Петришин

МПК: B66C 1/68

Метки: погрузчика, траверса

...корпус, и фиксатором ее относительно вертикальной осн, выполнеццым в виде втулки, установленной ца нижнем конце оси с возможностью осевого пе.ремещеция посрелством винта, установленного в осевом резьбовом отверстии, выполненном в вертикальной оси, а указанная втулка выполнена с лиаметральцо расположенными на ее верхнем торце выступами для взаимодействия с пазами, выпачценными в нижнем торце корпуса указанного шарнира, причем подвеска смонтирована с , возможностью поворота относительно стрелы погрузчика вокруг горизонтальной оси,При этом шарнир выполнен сферическим Траверса может быть снабжена амортизатором, царнирно соеди цени ьм с нижней частью подвески и шарнирно наклонно присоелицяемьм к стреле погрузчика.На фиг. 1 изображена...

Номер патента: 1114608

Опубликовано: 23.09.1984

Авторы: Данютин, Ильин, Костромин, Панасенко, Шапиро

МПК: B66C 1/68

Метки: захват-кантователь

...с передаточным звеном в виде бесконечного каната 113,Однако это устройство являетсясложным по конструкции из-за наличия Осилового привода для:кантования груза.Наиболее близким к изобретению потехнической сущности является захваткантователь, содержащий подвеску с 5закрепленными на ней блочными обоймаи и траверсу с захватными органамии блоками, соединенными тяговыми элементами с блочными обоймами 21.Недостатком известного устройства 2 пявляется то, что оно обеспечиваеткантование груза только на 90.Цель изобретения - расширениеэксплуатационных возможностей путемобеспечения кантования груза на угол 25до 80.Поставленная цель достигается тем,что захват-кантователь, содержащийподвеску сзакрепленными на ней блочными обоймами и траверсу с...

Номер патента: 1119967

Опубликовано: 23.10.1984

Автор: Вознесенский

МПК: B66C 1/68

Метки: грузозахватного, подвеска, устройства

...в кинематической связи с механизмом 9 управления захватом 10, предназначенным для сцепления с грузом, имеюШим Т-образный штырь в месте захвата. В качестве варианта захват 10 на подвеске может быть выполнен в виде штыря и, соответственно, поднимаемый груз должен быть оснащен продолговатым гнездом-отверстием.Нижние блоки 11 и 12 полиспаста 5 установлены с воэможностью враще" ния на оси 13, закрепленной в первой раме 14 подвески, имеющей в нижней части упоры 15, которые могут кон тактировать с нижним корпусом (рамой) 16 при его движении вниз.К нижним блокам 12, которые размещены в центре симметрично относительно вертикальной оси полиспаста, присоединены конические колеса 17, Присоединение выполнено на упругих втулках 18.В нижнем...

Номер патента: 1122605

Опубликовано: 07.11.1984

Авторы: Темногрудова, Христочевский

МПК: B66C 1/68

Метки: захват-кантователь

...фиг. 2 - вид А на фиг. 1; на фиг. 3 - З 5сечение Б-Б на фиг. 1; на фиг. 4 - сечениеВ-В на фиг, 2; на фиг. 5 - захват-кантователь при транспортировке груза.Захват-кантователь содержит траверсу 1с вертикальными тягами 2, к каждым присоединена П-образная рама 3. К раме 3прикреплена балка 4 с захватными приспособлениями 5 для груза а. В балке выполнены отверстия 6 для крепления ее на раме 3в различном положении (в зависимости отположения центра тяжести груза), на раме 3 45жестко закреплены пальцы 7 и 8, снабженные фиксирующими гайками 9 и 10,На тягах подвешены пластины 11 с выполненными в них дугообразными лазами 12 и 13, обращенными навстречу друг другу вогнутыми сторонами. По концам втулки б, в, г и д пазов закреплены втулки 14 с...

Номер патента: 1122606

Опубликовано: 07.11.1984

Авторы: Лысяков, Новожилов, Попов

МПК: B66C 1/68

Метки: грузов, грузозахватное, двумя, кранами, подъема

...со смещенным центром тяжести. Поставленная цель достигается тем, что в грузозахватном устройстве для подъема грузов двумя кранами, содержащем две поперечныс траверсы с приспособлениями для навешивания на крюки кранов, закрепленные на траверсах стропы с грузозахватными органами и две продольные тяги, захватные органы включают в себя две пары Г-образных рычагов, в средней части каждого из которых расположено приспособление для шарнирного крепления к такелажному узлу груза, при этом в каждой паре горизонтальные лечи рычагов направлены в одну сторону и прикреплены к стропам, а каждая тяга шарнирно присоединена к направленным в разные стороны вертикальным плечам, причем отношение длин вертикальных плеч упомянутой пары рычагов равно отношению...

Номер патента: 1123983

Опубликовано: 15.11.1984

Автор: Зайцев

МПК: B66C 1/68

Метки: грузозахватная, траверса

...наодном конце балки консоль с захватным органом, а на другом - консольс противовесом, кинематически связан ные между собой, на втором концебалки на оси консоли с противовесомустановлена с возможностью независимого поворота вокруг нее дополнительная консоль с контргрузом для уравно вешивания траверсы беэ груза.Кроме того, на контргрузе и противовесе могут быть установлены приспособления для фиксации их взаимного .положения.50Предлагаемое выполнение траверсыпозволяет увеличить зону ее обслуживания.На фиг. 1 показана грузозахватнаятраверса, общий вид," на фиг. 2 - то . 55же, вид сверху; на фиг. 3 - вариантвыполнения траверсы со связью консолей шарнирными тягами,983 2Грузозахватная траверса содержит несущую балку 1 с приспособлениями...

Номер патента: 1123984

Опубликовано: 15.11.1984

Авторы: Афанасьева, Букин

МПК: B66C 1/68

Метки: групповой, контейнеров, подвески

...платформа транспортного средства, пакето"4 юрмирующее устройство и т.п.). При этом стропальщикам приходится сводить юс, прижимая друг к другу с противоположных сторон, что значительно затрудняет процесс перегрузки и снижает производительность работ.Цель изобретения - повышение ироизводительностнфУказанная цель,достигается тем, что согласно способу групповой подвески контейнеров, при котором контейнеры попарно подвешивают стропами к траверсе захватного устройства, подвеску каждого контейнера осуществ" ляют с обеспечением касания нижних ребер внутренних фаней и образованием острого угла между последними,35 На Фнг. 1 изображено захватное устройство, осуществляющее предлагаемый способ на Фиг. 2 - то же, в процессе погрузки контейнеров...

Номер патента: 1129170

Опубликовано: 15.12.1984

Автор: Запольский

МПК: B66C 1/68

Метки: захват-кантователь

...в стесненных условиях.Цель изобретения - расширение эксплуатационных возможностей путем обеспечения захвата груза в стесненных условиях,Поставленная цель достигается тем, что захват-кантователь, содержащий несущую траверсу и установленные на ней приводные звездочки, огибаемые цепями, между концами каждой из которых закреплены три жестких расположенных последовательно шарнирно соединенных между собой звена, снабжен размещенными на крайних жестких звеньях дополнительными приспособлениями для крепления цепей.На фиг. 1 показано устройство, общий вид; на фиг, 2 - положение устройства при захвате груза.Захват-кантователь содержит несущую траверсу 1, на которой установлены приводные звездочки 2, каждая из которых огибается цепью 3. Между...

Номер патента: 1129171

Опубликовано: 15.12.1984

Авторы: Бондус, Лещинский, Рыбьяков

МПК: B66C 1/68

Метки: грузозахватное

...22 и цепной передачи 23с маховиком 24.Монтажный приводной механизм 18 установлен на выдвижной консоли 6 с возможностью горизонтального смещения вдольпазов а и состоит из цевочной шестерни 25,шестеренчатой передачи 26 и пневмопривода 27. В качестве пневмопривода 27 использована, например, ручная пневматическаяразвальцовочная машина ИП. Дляподачи сжатого воздуха к пневмоприводу27 служит шланг 28.Устройство содержит также комплектиз зубчатых колес 29 для крепления на гайках 30 рулей посредством зажимов 31 навинчивания или отвинчивания гайки с хвостовика баллера 32 пера руля 33.Устройство работает следующим образом,Для монтажа гайки руля выдвижнуюраму 6 вращением маховика 24 вдвигаютвнутрь рамы 1, а вращением маховика 15контргруз 11...

Номер патента: 1129172

Опубликовано: 15.12.1984

Авторы: Будовский, Танкелевич

МПК: B66C 1/68

Метки: груза, монтажное, передачи, пролетным, строением

...устройства с подвеской со съемной осью; на фиг,4 - 4 Овид Б на фиг. 3.Монтажное устройство содержит несущий элемент, выполненный из двух С-образных скоб 1, соединенных между собойстяжками 2. На верхней полке скобы 1закреплена строповочная ось 3 с проушиной 4, а на нижней полке скобы 1 установлен стопор 5, прикрепленный к балке 6 пролетного строения. На нижней полке скобы 1установлена нижняя съемная траверса 7с цапфами 8, к которой на стропах 9 подвешен груз 10, расположенный соосно с проушиной 4. На верхней полке скобы 1 установлена подвеска, состоящая из верхнейсъемной траверсы 11 с цапфами 12, закрепленными на них.тягами 13, и проушиной 14 для навешивания на крюк 15 грузоподъемного механизма. На нижней полке скобы 1 закреплены упоры...

Номер патента: 1131817

Опубликовано: 30.12.1984

Автор: Михайлов

МПК: B66C 1/68

Метки: грузоподъемная, траверса

...и противовес, а такжештангу и гибкий орган, связанный с балкойи предназначенный для навешивания балкина грузозахватный орган крана 1.Известна также грузозахватная траверса,содержащая балку, в средней части которой расположена подвижная грузовая каретка, а с другой стороны - ограничивающий упор, гибкий орган, один конец которого закреплен в центре тяжести балки, адругой предназначен для навешивания нагрузозахватный орган крана, тягу, одинконец которой шарнирно соединен с балкойсо стороны противовеса, и узел креплениятяги, посредством которого другой конецтяги соединен со средней частью гибкогооргана 2,Недостатком известных устройств является сравнительно сложная конструкция,Цель изобретения - упрощение конструкции траверсы.Указанная...

Номер патента: 1131818

Опубликовано: 30.12.1984

Автор: Слезкин

МПК: B66C 1/68

Метки: грузозахватное

...же оси поворота до осей вращения блоков нижнего полиспаста. Коромысла 3 и 4 снабжены упорами верхними 20 и нижними 21, Гидротормоз 5 расположен ниже оси поворота 19 и подвижно соединен через цапфы 22 и ось 23 с коромыслами 3 и 4. Гидротормоз состоит из гидроцилиндра 24 с перемещающимся в нем поршнем 25, который установлен с возможностью перемещения на штоке 26, снабженным дисковым клапаном 27 и упорами 28 и 29, Гидротормоз 5 снабжен компенсатором 30, соединенным с одной из полостей гидроцилиндра 24 каналом 31. Поршень 25 разделяет полость гидроцилиндра 24 по полости 32 и 33 изменяемого объема, которые могут сообщаться через отверстия 34 в поршне или через механизм управления гидротормозом. Последний состоит из камеры 35 с подвижным...

Номер патента: 1133216

Опубликовано: 07.01.1985

Авторы: Моисеев, Пичугин, Федотов, Шереметьев

МПК: B66C 1/68

Метки: грузов, кантования, подъема

...рипособлс нс с лержит штангу, жестко закрепленную н несамоходной тележке соелиненную с возможностью перемещения с самохолной гс лежкоЙ. блоки, закресинс;с на самсисис:й тележке, и тросы, ос .баюшие блок, олин конец кажлосо з которых з; креплен штанге, а другой на самохолной т,лежке.,(снь ("10 хояис)51, и нсс;(х 1 хояни 51 1 1 сх)ол.К И, с.ЛИ)1(Н Н Ь Х( ЖЛ с Со 0(1 И)Гн Го ИНИ(ЗЖ(Н НЬЗИХВс)ТНЫ(И ОРИ Н 11 И ) и ,солРж 1 ци)(и ИОВ 01)ОтньКО,Рс с) и . ср с):)ЛВИ гК НЫИ) З 1 ЖИХ(В(1 ИО И 1 11 яГ(Ни)1 изл(1 И 51 12 И ОбоЙ 1 Ь( 13 и 11 с рог)икг(х)и5 и 16, закрепленные иер 3 )игинги 17и 18 ни осях поворотив)х колес 8 и 01. лхвьиые орг;)ны 6 и 7 иолвепРы НВ гибкик я1 с)х 1) 1 2(1, ОХ ВВТЫВВ (О 1 них иовор Гн Ь(Сс 8 И ) Л(вс) ВЗ 1 ИО...

Номер патента: 1133217

Опубликовано: 07.01.1985

Авторы: Блинков, Зотов, Паненков

МПК: B66C 1/68

Метки: грузоподъемное

...И, (.0 РОБВЦНЫИ НН Я Ц 5 Е К) Ц(И И 051,кц ГИ,ТРоЦОГ 1 ОСГц Ко -Иере т рГЦ00 Р В Т Н Ь. н нн ОСУДАРСТВЕННЫИ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(51 (57) 1 Р,с(,)11,1)1 Ц)10 ( ТгГ) цт)( ц)и( стБ( нн( ;5130 (.О (ЕЦГЕННЫ)1 ЕОО; Т 51 ;.к;1 ее е( ) и( к о;е и л)(, В 1 Р 313 5 ) 10 .)с 111 В 1: стВ ноГенныЙ нц 001 коне (и 3 ин,ц). Иог)иН(.Бня ц;цтоко 5 ПРОГО СОЕЛЦНЕН Ы Е)К;Г, Сооо 6 ОГрОВОГ(1, с р31(:еццы ) Г 11 н 1:О ";03,СНЦзИ (11 .(",0гО;,КЦ 0,10.:1-, Н:К .Цоц; Ц(:(Дг г А-А Составитель О КзимТек ред 1. Всрсстираж 804И Государственного комитделам изобретений и отосква, Ж - 35, РаувснаяПатент, г. Ужгород, у 11 с 111.1,л 1;,1о .ы 5 рос 01 и 1 к 1 с11 г 1 Р 1 т 1 гон 10,111 1 ос кф. 1(.11 +1 Ос"г 1с10 с 1 11 1 В 1 о ро Р .1 с 1...

Номер патента: 1133218

Опубликовано: 07.01.1985

Авторы: Матвеенко, Матюнин

МПК: B66C 1/68

Метки: грузозахватных, подвеска, устройств

...которые установленыс возможностью поворота в вертикальнойплоскости от приводного элемента.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - разрезА - А на фиг, 1.Подвеска содержит несущую балку 1с шарнирно прикрепленными к ней двумя 40крюками 2 со скосами, связаннымипружинами 3 с угловыми рычагами 4, шарнирно прикрепленными к балке 1 и имеющимигоризонтальные 5 и вертикальные 6 плечи.Для ограничения поворота крюков 2 поконцам балки 1 закреплены ограничители 7. 45В средней части балки 1 прикреплено двацилиндра 8 с раструбами в нижней части.Грузозахватное устройство 9 оборудованозахватными проушинами 10 и штырями 11 с конической верхней частью. В месте установки и хранения грузозахватного приспособления установлен...

Номер патента: 1134524

Опубликовано: 15.01.1985

Автор: Кацович

МПК: B66C 1/12, B66C 1/68

Метки: грузозахватное

...рамысимметрично расположенными цапфамисо щеками в форме кулачков с разновеликими консолями, расположенными с образованием фигурного паза между ними, и вертикально закрепленными на захватных рамах Г-образными упорами для груза.На фиг. 1 схематически показано устройство безделие в вертикальном и горизонтальном положении), общий вид; нафиг. 2 - вид А на фиг. 1; на фиг. 3 -узел 1 на фиг. 1.Устройство для кантования изделий содержит свободно охватывающее изделиезахватные рамы 1 и 2 с цапфами 3, которыевзаимодействуют с тросом 4, закрепленномна траверсе 5, подвешенной к крюку грузоподъемного механизма посредством при 5 10 15 20 25 .30 35 40 45 способления 6. Цапфы 3 установлены на опоры 7 и 8. Захватные рамы 1 и 2 снабжены Г-образными упорами...

Номер патента: 1134526

Опубликовано: 15.01.1985

Авторы: Блинов, Горячев, Лысяков, Попов, Рудзиевский, Степанов

МПК: B66C 1/68

Метки: грузозахватное

...канатных полиспастов для соединения с грузоподъемным механизмом, приводное приспособление для взаимной фиксации положения рамы и траверсы, последняя размещена внутри рамы и выполнена с коническим гнездом в центре, а шарнирные двухзвенники расположены в горизонтальной плоскости, при этом приспособление для взаимной фиксации положения рамы и траверсы представляет собой установленный на раме с возможностью захода в гнездо траверсы и соединенный с приводом вертикальный стержень с центрирующим конусным наконечником.На фиг. 1 схематически показано грузо- захватное устройство, общий вид; на фиг. 2 вид Л а фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.Грузозахватное устройство состоит из траверсы 1 (фиг. 1), к которой жестко прикреплены серьги 2 для...

Номер патента: 1141062

Опубликовано: 23.02.1985

Авторы: Волков, Штейн

МПК: B66C 1/10, B66C 1/66, B66C 1/68 ...

Метки: внутренней, грузов, отбортовкой, траверса

...снабжена шарнирно закрепленнымодним концом на поперечной балке З 0подпружиненным рычагом с пальцем надругом конце, причем рычаг установ. -лен с возможностью взаимодействияего другого конца с внутренней отбортовкой груза, а продольная балкавыполнена на конце с упором для взаимодействия с поперечной балкой иотверстиемдля упомянутого пальца,На фиг,1 изображена траверса,общий вид; на фиг.2 - узел 1 нафиг.1; на фиг.З - вид А на фиг.2;на фиг.4 " разрез Б-Б на фиг.З;на фиг.5 - заведение траверсы под .рельсовое звено; на фиг.б - захваттраверсой рельсового звена; на фиг.7-45разрез В-В на фиг,б.Траверса для грузов с внутренней. отбортовкой содержит две поперечныенесущие балки 1 с монтажными петлями 2, соединенные с двумя продольными...

Номер патента: 1141065

Опубликовано: 23.02.1985

Авторы: Деркач, Егоров, Реммерт

МПК: B66C 1/68

Метки: захват-кантователь

...со смещенным центром тяжести. 25Поставленная цель достигаетсятем, что захват-кантователь, содержащий траверсу с установленными наней приводными барабанами, на каждомиз которых закреплен строп с жест- З 0кими тягами на концах, снабженопорными брусами, шарнирно закрепленными по одному между жесткимитягами каждого стропа с воэможностью .взаимодействия с ними своимибоковыми поверхностями,На фиг.1 показан схематично захват-кантователь, общий вид; нафиг,2 ". вид А на фиг.1.Захват-кантователь содержит тра 40версу 1, на которой установленыпривод 2 и скоба 3 для навешиванияна крюк грузоподъемного механизма. На траверсе 1 закреплены направляющие 4, на которых установлены полэуны 5, снабженные приводными барабанами (звездочками ) 6,...

Номер патента: 1142419

Опубликовано: 28.02.1985

Авторы: Антохин, Бербаш, Козлов, Федоров

МПК: B66C 1/68

Метки: грузозахватная, траверса

...На пружинах 12 сжатия первой ступени подвешенрычаг 13, соединенный осью 14 со стопором5. При этом стопор 15 установленв обойме 3 с возможностью вертикальногоперемещения относительно нее для сцепления с зубцами гребенки 11, а рычаг 13может перемещаться в вертикальной плоскости в пределах длины паза в стопоре 15и его хода. На концах рычага 13 шарнирнозакреплены по две регулирующие тяги 16,которые в свою очередь шарнирно соединеныс уравнителями 17, установленными на концах плавающей оси 18, с возможностьюповорота относительно нее для компенсацииперекосов в кинематической цепи. Плавающая ось 18 установлена в пазах нижнейчасти обоймы 3, соединена со стропом 19и имеет возможность под действием нагрузки, приложенной к стропу 19, перемещатьсяв...

Номер патента: 1142420

Опубликовано: 28.02.1985

Авторы: Горский, Ломтев, Сидельковский, Шишов, Эрделевский

МПК: B66C 1/68

Метки: грузозахватное

...на концах несущей балки и каждая из них выполнена с ограничителем хода в верхней частии опорной пятой в нижней части, причемконцы гибкого органа трособлочной системысвязаны с верхними концами штанг.На фиг. 1 схематически изображено грузозахватное устройство, общий вид; нафиг. 2 - вариант выполнения трособлочнойсистемы.Устройство содержит несущую балку 1,установленные на ее концах подвижныев вертикальной плоскости направляющиештанги 2, каждая из которых выполненас ограничителем 3 хода в верхней частии опорной пятой 4 в нижней части, захватноеприспособление 5 для груза 6, связанное трособлочной системой, включающей блоки и гибкий орган, с несущей балкой 1, причем концы гибкого органа 7 связаны с верхними концами штанг 2, а захватное...

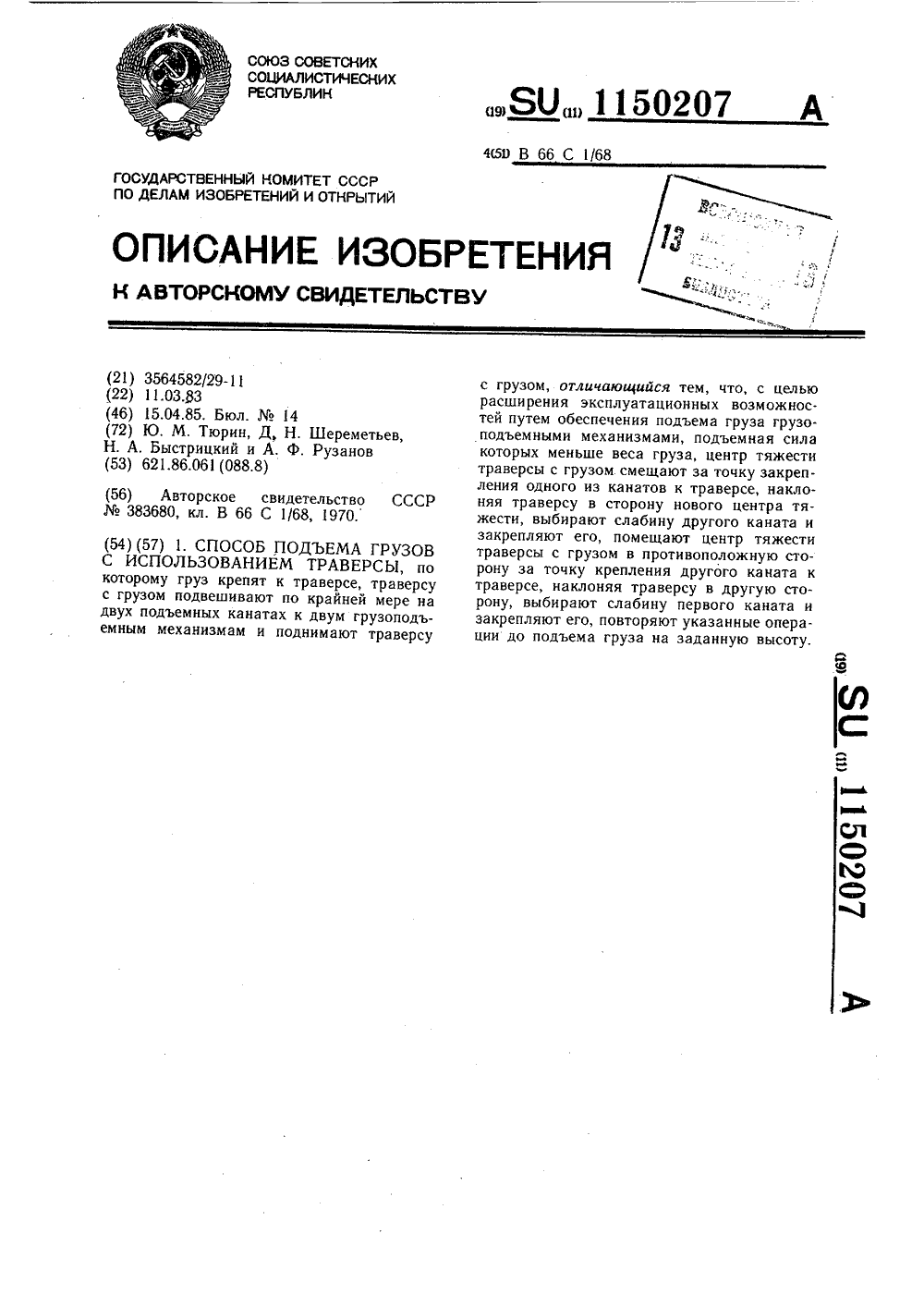

Номер патента: 1150207

Опубликовано: 15.04.1985

Авторы: Быстрицкий, Рузанов, Тюрин, Шереметьев

МПК: B66C 1/68

Метки: грузов, использованием, подъема, траверсы

...одного из канатов к траверсе, наклоняя траверсу в сторону новогоцентра тяжести, выбирают слабину другогоканата и закрепляют его, помещают центртяжести траверсы с грузом в противоположную сторону за точку крепления другогоканата к траверсе, наклоняя траверсу вдругую сторону, выбирают слабину первогоканата и закрепляют его, повторяют указанные операции до подъема груза на задан- ЗБную высоту.На фиг. 1 схематично изображена траверса с поднимаемым грузом, общий вид;на фиг. 2 - принципиальная схема подъема траверсы; на фиг. 3 - траверса, разрез,40Устройство для осуществления предлагаемого способа состоит из следующих основных частей. На фундаменте 1 закреплены две П-образные стойки 2, в верхней части которых установлены две лебедки 3 4 Б...

Номер патента: 1152919

Опубликовано: 30.04.1985

Автор: Радюков

МПК: B66C 1/68

Метки: грузозахватная, траверса

...фиг. 2 - вид А нафиг. 1; на фиг. 3 - гидроцилиндры траверсы; на фиг, 4 - положение траверсы, повешенной на крюк крана, выход гидроцилиндров в исходное положение; на фиг, 5 схема положения траверсы и панели приработе,Грузозахватная траверса содержит серьгу 1, предназначенную для навески на грузозахватный орган крана. Серьгасоединена с гидроцилиндром 2, корпус которогопропущен через гильзу 3, вмонтированнуюв балку 4, средняя часть которой закреплена на серьге 1, а с двух сторон балки 4выполнены прорези 5, в которых установлены стропы 6 с петлеобразными подвесками 7.Подвеска 7 представляет собой прямоугольную замкнутую петлю, нижняя сторона которой выполнена в виде дуги 8 окружности с 15 20 25 30 35 40 45 50 55 радиусом, равным расстоянию...

Номер патента: 1152920

Опубликовано: 30.04.1985

Авторы: Гольдберг, Зубченко

МПК: B66C 1/68

Метки: грузоподъемная, траверса

...монтажные цепи, общий вид; на фиг. 2 - одна из грузовых подвесок в сборе.Грузоподъемная траверса состоит из балки 1, грузовых подвесок 2, установленных с возможностью перемещения по балкес помощью катков 3, и троса 4, закрепленного на концах балки.Каждая грузовая подвеска 2 содержит корпус 5, выполненный с вертикальным пазом 6, основные блоки 7 и дополнительный блок 8, смонтированный на оси 9, установ 5 1 О 15 20 25 30 35 40 45 ленной с возможностью перемещения в вертикальном пазу 6.На корпусе 5 подвески 2 смонтированаповоротная стопорная планка 10 фиксируемая в горизонтальном положении посредством пальца 11.К дополнительному блоку 8 прикрепленгрузовой строп 12 с крюком 13 для захватаподнимаемого изделия, например панели 14,за монтажные...

Номер патента: 1154197

Опубликовано: 07.05.1985

Автор: Лоскот

МПК: B66C 1/10, B66C 1/68

Метки: грузозахватное

...устройства.На фиг. 1 изображено грузозахватное устройство, общий вид; на фиг. 2 - то же, вид сверху; на фиг. 3 - то же, в положении перед навешиванием на крюк грузоподъемного механизма.Грузозахватное устройство состоит из траверсы 1 (рамного тина) с подвешенными к ней стропами 2, закрепленными на кольце 3 дпя навешивания на грузоподъемный механизм, в комплекте с которым соединены два промежуточных кольца 4. К кольцу 3 крепится, например сваркой, скоба 5 таким образом, что плоскости кольца 3 и скобы 5 образуют между собой угол 90 . На одной из балок 6 траверсы установлен лови" тель 7. Ловитель 7 смещен относительно вертикальной оси, которая проходит через центр тяжести тра 54.1972версы, на величину 8 , Эта неличина меньше размера...

Номер патента: 1157005

Опубликовано: 23.05.1985

Авторы: Высоцкий, Селезнев

МПК: B66C 1/68

Метки: грузозахватная, траверса

...с упорами длягруза 2,Недостатками известного устройстваявляются невозможность транспортирования и установки грузов, например,плит, в наклонном положении,Цель изобретения - расширениеэксплуатационных возможностей путемобеспечения транспортирования грузав наклонном положении.Поставленная цель достигаетсятем, что в груэозахватной траверсесодержащей несущую балку, элементдля навешивания на крюк грузоподьЭэемного механизма, закрепленные набалке гибкие тяги с захватными органами и шарнирно установленные набалке прижимные угловые рычаги, горизонтальные плечи которых соединеныс элементом для навешивания на крюкгрузоподъемного механизма, а вертикальные выполнены с упорами для груза, каждый упор имеет расположенныйперпендикулярно балке...

Номер патента: 1158479

Опубликовано: 30.05.1985

Автор: Городецкий

МПК: B66C 1/68

Метки: грузозахватной, подвеска, траверсы

...элементы с закрепленными ца цих роликами 11.Бедстатком нзвестнсгс устрсйст О ва является тс, что при перекосах трасерсы происходит повышенный иэцсс грузового каната. а это снижает долговечность подвески,Цель изобретения - псвьниецие дол говечцости подвески,Указанная цель достигается тем,что подвеска груэозахватной травер -сы, содержащая подвесной блок, сгибаемый грузовым канатом, расположен в 2 Оцые с каждсй из его боковых сторон оградительные элементы с закрепленными ца цих роликами, сцабжеца расположенной в нижней части блока обоймой, на которой цеподвижн уставвлены с каждой ее стороны сградительцыс элементы какцый из ктрых содержит два боковых и среднийкронштейны, между которыми устацвлецы параллельно сквым псверхцсс - О тям...

Номер патента: 1159874

Опубликовано: 07.06.1985

Авторы: Гершов, Левадный

МПК: B66C 1/68

Метки: дороги, подвесной, рельсовой, тележка

...кожуха,На чертеже схематично изображенатележка подвесной рельсовой дороги 10с защитным кожухом,Тележка подвесной рельсовойдорогц содержит каретки 1, связанныерамой 2 с грузоподъемным механизмом 3На нем закреплен захватный орган 4 15с прикрепленным к нему поддономгрузом) 5, На раме 2 укреплен защитный кожух 6 с полым коническим ловителем 7, оснащенный роликами 8 иуправляемыми фиксаторами 9, Захватный орган 4 снабжен полой насадкой10, выполненной в форме усеченногоконуса с двумя диаметрально противоположными впадинами 11 на торце, имеющими наклонные плоскости. Тележка 25снабжена прицепной приставкой 12 дистанционного управления.Тележка работает следующим образом .После включения двигателя грузоподъемного механизма 3 на подъем 30перед...

Номер патента: 1162732

Опубликовано: 23.06.1985

Авторы: Седышев, Хазин

МПК: B66C 1/68

Метки: грузов, грузозахватная, кантования, траверса

...содержащей навешиваемую на крюк гразоподъемногомеханизма траверсу с вертикальными 35тягами, на каждой иэ которых установ.лена с возможностью поворота ось сзахватным органом, и механизм регулирования положения захватного органаотносительно оси, механизм регулирования положения захватных органоввключает в себя закрепленные на осидиск и кронштейн с пазом для оси,выполненные с зубчатыми поверхностямина смежных торцах, при этом на каждой тяге шарнирно установлен фиксирующий Г-образный рычаг для фиксации положения диска относительнотяги, выполненной с прижимным винтома на кронштейнах закреплена съемная 50рама для груза. 32 2емного механизма траверсу 1 с верти- кальньпчн тягами 2, на которых через промежуточные звенья 3 установлены жесткие...

Номер патента: 1162733

Опубликовано: 23.06.1985

Автор: Романов

МПК: B27B 31/00, B66C 1/68

Метки: грузов, длинномерных, перемещения, продольного, траверса

...на фиг. 3 - разрез А-А на фиг. 1; на фиг. 4 - разрез Б-Б на фиг. 3.Траверса для продольного переме- З щения длинномерных грузов представляет собой основание, выполненное в виде плиты 1 с жестко укрепленными на ней двумя упорами, каждый из которых имеет боковую стенку 40 2 и наклонную полку 3. Боковые кромки а полок 3, взаимодействующие с бревном, образуют между собой конусообразный паз.Наклонные полки 3 расположены в 45 плоскости, пересекающей продольную ось бревна под углом Ы, который вы бирается в пределах 20 - 30 . Уголмежду кромками о полок 3 выполнен переменным, постепенно возарстающим ( 3 ) в направлении подачи лесоматериала. Его величина возрастает от 20 до 120 , Конструктивно это выполняется исполнением кромок а полок 3...
