Способ подъема грузов с использованием траверсы

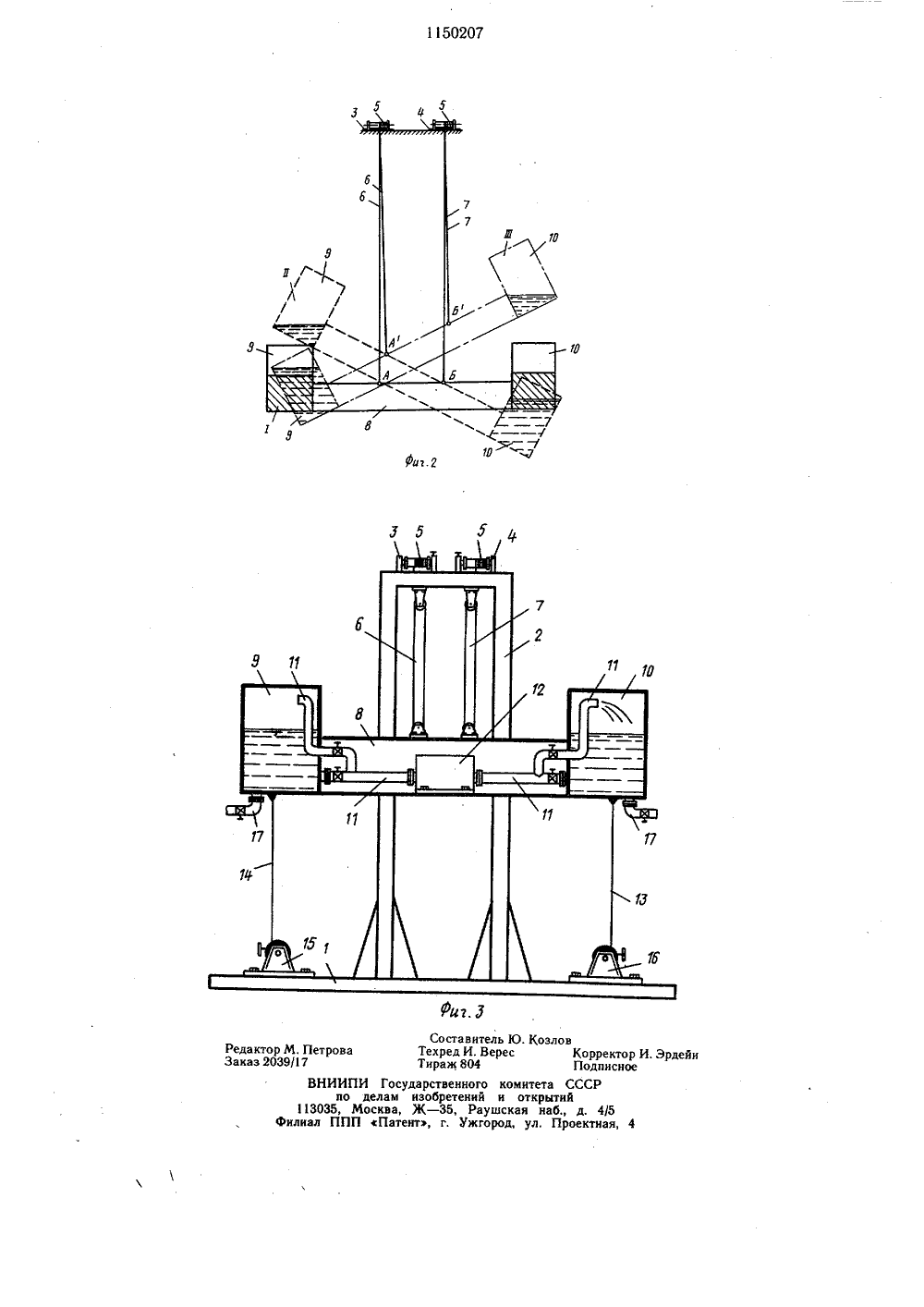

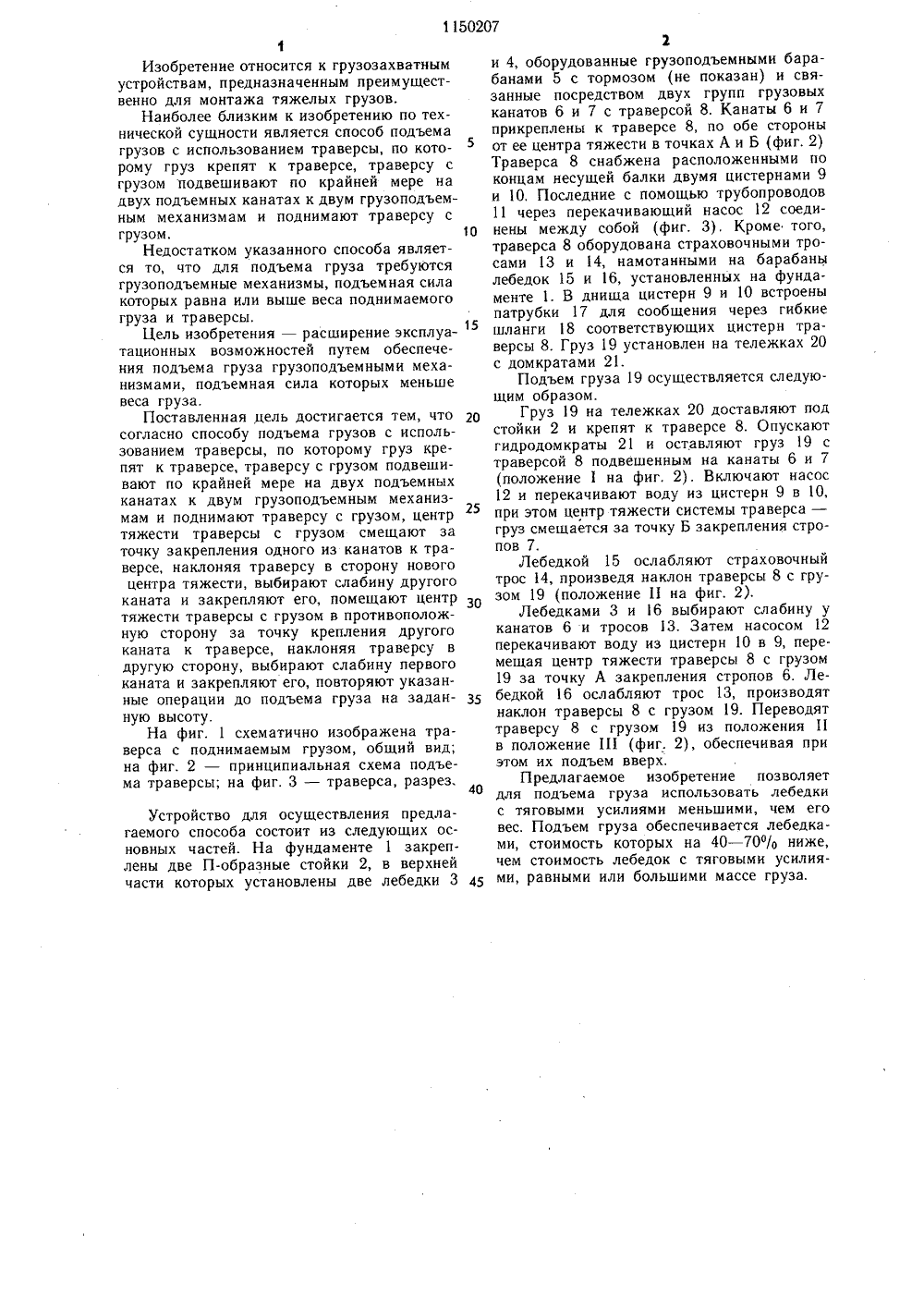

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЯО 207 4(59 В 1 68 ПИСАНИЕ ИЗОБРЕТЕНИ АВТОРСКОМУ ЕП УДАРСТВЕННЫИ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) (57) 1. СПОСОБ ПОДЪЕМА ГРУЗОВ С ИСПОЛЬЗОВАНИЕМ ТРАВЕРСЫ, по которому груз крепят к траверсе, траверсу с грузом подвешивают по крайней мере на двух подъемных канатах к двум грузоподьемным механизмам и поднимают траверсу с грузом, отличающийся тем, что, с целью расширения эксплуатационных возможностей путем обеспечения подъема груза грузо- подъемными механизмами, подъемная сила которых меньше веса груза, центр тяжести траверсы с грузом смещают за точку закрепления одного из канатов к траверсе, наклоняя траверсу в сторону нового центра тяжести, выбирают слабину другого каната и закрепляют его, помещают центр тяжести траверсы с грузом в противоположную сторону за точку крепления другого каната к траверсе, наклоняя траверсу в другую сторону, выбирают слабину первого каната и закрепляют его, повторяют указанные операции до подъема груза на заданную высоту.1Изобретение относится к грузозахватнымустройствам, предназначенным преимущественно для монтажа тяжелых грузов.Наиболее близким к изобретению по технической сущности является способ подъемагрузов с использованием траверсы, по которому груз крепят к траверсе, траверсу сгрузом подвешивают по крайней мере надвух подъемных канатах к двум грузоподъемным механизмам и поднимают траверсу сгрузом. 10Недостатком указанного способа является то, что для подъема груза требуютсягрузоподъемные механизмы, подъемная силакоторых равна или выше веса поднимаемогогруза и траверсы,Цель изобретения - расширение эксплуа 15тационных возможностей путем обеспечения подъема груза грузоподъемными механизмами, подъемная сила которых меньшевеса груза.Поставленная цель достигается тем, что рцсогласно способу подъема грузов с использованием траверсы, по которому груз крепят к траверсе, траверсу с грузом подвешивают по крайней мере на двух подъемныхканатах к двум грузоподъемным механизмам и поднимают траверсу с грузом, центртяжести траверсы с грузом смещают заточку закрепления одного из канатов к траверсе, наклоняя траверсу в сторону новогоцентра тяжести, выбирают слабину другогоканата и закрепляют его, помещают центртяжести траверсы с грузом в противоположную сторону за точку крепления другогоканата к траверсе, наклоняя траверсу вдругую сторону, выбирают слабину первогоканата и закрепляют его, повторяют указанные операции до подъема груза на задан- ЗБную высоту.На фиг. 1 схематично изображена траверса с поднимаемым грузом, общий вид;на фиг. 2 - принципиальная схема подъема траверсы; на фиг. 3 - траверса, разрез,40Устройство для осуществления предлагаемого способа состоит из следующих основных частей. На фундаменте 1 закреплены две П-образные стойки 2, в верхней части которых установлены две лебедки 3 4 Б 2и 4, оборудованные грузоподъемными барабанами 5 с тормозом (не показан) и связанные посредством двух групп грузовых канатов 6 и 7 с траверсой 8, Канаты 6 и 7 прикреплены к траверсе 8, по обе стороны от ее центра тяжести в точках А и Б (фиг. 2) Траверса 8 снабжена расположенными по концам несущей балки двумя цистернами 9 и 10. Последние с помощью трубопроводов 11 через перекачивающий насос 12 соединены между собой (фиг. 3), Кроме того, траверса 8 оборудована страховочными тросами 13 и 14, намотанными на барабаны лебедок 15 и 16, установленных на фундаменте 1. В днища цистерн 9 и 10 встроены патрубки 17 для сообщения через гибкие шланги 18 соответствующих цистерн траверсы 8. Груз 19 установлен на тележках 20 с домкратами 21.Подъем груза 19 осуществляется следующим образом.Груз 19 на тележках 20 доставляют под стойки 2 и крепят к траверсе 8. Опускают гидродомкраты 21 и оставляют груз 19 с траверсой 8 подвешенным на канаты 6 и 7 (положение 1 на фиг. 2). Включают насос 12 и перекачивают воду из цистерн 9 в 10, при этом центр тяжести системы траверса - груз смещается за точку Б закрепления стропов 7.Лебедкой 15 ослабляют страховочный трос 14, произведя наклон траверсы 8 с грузом 19 (положение 11 на фиг. 2).Лебедками 3 и 16 выбирают слабину у канатов 6 и тросов 13. Затем насосом 12 перекачивают воду из цистерн 10 в 9, перемещая центр тяжести траверсы 8 с грузом 19 за точку А закрепления стропов 6, Лебедкой 16 ослабляют трос 13, производят наклон траверсы 8 с грузом 19. Переводят траверсу 8 с грузом 19 из положения 11 в положение 1 П (фиг. 2), обеспечивая при этом их подъем вверх.Предлагаемое изобретение позволяет для подъема груза использовать лебедки с тяговыми усилиями меньшими, чем его вес. Подъем груза обеспечивается лебедками, стоимость которых на 40 - 70/, ниже, чем стоимость лебедок с тяговыми усилиями, равными или большими массе груза.Составитель Ю. КозловТехред И. Верес Корректор И. ЭрдеТираж 804 ПодписноеГосударственного комитета СССРелам изобретений и открытийсква, Ж - 35, Раушская наб., д. 4/5Патент, г, Ужгород, ул. Проектная, 4
