B21J — Ковка; штамповка; прессование; клепка; кузнечные горны

Номер патента: 1066709

Опубликовано: 15.01.1984

Авторы: Бойко, Котенев, Симонов, Суходрев

МПК: B21J 13/02

Метки: безоблойной, штамп, штамповки

...образуют между собой угол,оне превышающий 45.На Фиг.1 изображен штамп, разрез, (слева - в закрытом положении, спра.55 ва - в открытом;) на Фиг.2 - то же, разрез А-Л на фиг.1, на Фиг.3 - раз- рез Б-Б на Фиг.1.Штамп содержит верхнюю и нижнюю плиты 1 и 2, держатели 3 и 4, несущие верхнюю и нижнюю матрицы 5 и б, Нижний держатель 4 связан с нижней плитой 2 при помощи пружин 7 и тяг 8, а верхний держатель 3 жестко установлен в пазах коробчатой конст рукции, состоящей иэ двух боковыхщек 9 и 10, двух проставак 11,симметрично расположенных относительно оси матриц и сжатых вместесо щеками болтами 12, В этой же коробчатой конструкции расположен механизм зажима матриц, состоящий издвух роликов 13, симметрично расположенных относительно оси...

Номер патента: 1066710

Опубликовано: 15.01.1984

Автор: Гайдуков

МПК: B21J 13/02

Метки: вытяжки, инструмент, кузнечной

...при вытяжкеПОКОВОК,Цель изобретения - НовьГ(ениепроизводительности вытяжки.Указанная цел: достигается тем,что в инструменте для кузнечнойВытяжки, содержащем Верхний и нижННЙ бойки с установленными в ихВьрезак Вставками ьыполненнымин Виде набора пластин, каждый избойков снабжен осью, расположеннойпараллельно оси вытяжки, а пластиныкаждой вставки подпружичены и установлены на соответствующих им осяхс Возможностью наклона в направлении вытяжки, при этом поверхности З 5ГЕластиее каждой Вставки со стороныповерхности выреза соответствующегобое,ка ВыГтолнены цилиндрическойформы.На чертеже изображеее инструмент 40для е(узнРчной вытяжки общий ВиДИнструмент для вытяжки содержитверхний и нижний бойки, идентичныеПО Е(ОгЕСТРУЕ(ЦИИ,Каждый боек состоит...

Номер патента: 1066711

Опубликовано: 15.01.1984

Авторы: Александров, Бакаев, Иванов, Кузнецов, Федоров

МПК: B21J 13/02

Метки: штамповки

...через предохранительные клапаны со сливом, а через обратные 45 с источником питания.На чертеже изображена ки"ематическая схема предлагаемого устройства.Устройство содержит нижнюю и верхнюю плиты 1 и 2 с полуматрицами 3 и 4, боковые ползуны 5 с пуансонами б, гидравлический привод зажима верхней плиты 2, смонтированный на нижней плите 1 и включающий силовые цилиндры 7 и 8 прямого и обратного хода, поперечину 9 и колонны 10, привод боковых полэунов, включающий двуплечие рычаги 11, шарнирно- смонтированные на нижней плите 1, полэушки 12 и жестко укрепленную бО на полэуне пресса плиту 13, на которой шарнирно установлены промежуточные рычаги 14, шарнирно связанные с двуплечими рычагами 11, Один из промежуточных рычагов 14 (правый по...

Номер патента: 1066712

Опубликовано: 15.01.1984

Авторы: Епикурова, Магасумов, Несоленый, Шишканов

МПК: B21J 15/32

Метки: крепежных, питатель, установки

...заостренноговыступа.На фиг. 1 изображен питатель 5 Ов положении ориентирования центрирующих кулачков, на фиг. 2 - его положение при постановке заклепки в отверстие; на фиг, 3 - вид А на фиг.1,на фиг. 4 - узел 1 на фиг. 1.Питатель имеет корпус 1, внутрикоторого перемещается подаватель2, получающий возвратно-поступательное движение от привода. Корпус 1имеет два соосно выполненных отверстия, в которых перемещаются центри"Рующие кулачки, выполненные в видедвух цилиндрических ползунов 3, стянутых резиновым или пружинным кольцом 4, и служащие для ориентации заклепки 5 относительно отверстияв пакете б.Трубчатый лоток 7 установленпод углом в корпусе 1 и служит дляподвода заклепок 5 от бункера кпитателю.Кулачки 3 имеют ловитель...

Номер патента: 1068202

Опубликовано: 23.01.1984

Авторы: Иванов, Каплунов, Катков, Маркин, Рудалев

МПК: B21J 13/08

Метки: бойка, верхнего, вращения, ковочного, пресса

...корпуса бойкаизнеподвижного корпуса,Цель изобретения - повышение на Одежности работы устройства для вращения верхнего бойка ковочного пресса.Указанная цель достигается тем,что устройство для вращения верхнегобойка ковочного пресса, содержащее 45жестко закрепленный на траверсепресса неподвижный корпус, поворотный корпус, соединенный с неподвижным корпусом посредством хвостовикас поворотным зубчатым Диском, размещенным на его торце, и механизм фиксации поворотного корпуса от проворота, снабжено механизмом Фиксацииположения поворотного корпуса отно сительно неподвижного корпуса, выполненным в виде установленных в не 55подвижном корпусе приводных полэушек,связанных между собой рычажной системой и размещенных с...

Номер патента: 1069917

Опубликовано: 30.01.1984

Авторы: Даничкин, Мельничук, Синякевич

МПК: B21J 3/00

Метки: подготовки, смазки, штампов

...вследствие оседания графитав трубопроводах,Наиболее близким к предлагаемомутехнической сущности и достигаемому результату является устройствоподготовки смазки для штампов, содержащее бак под смазку и размещенный в нем смеситель в виде корпуса,выполненного с пазом на его поверхности, каналом для подвода сжатоговоздуха, полостью смешивания смазкисо сжатым воздухом и каналом для отвода смазочной смеси 21,Недостаток известного устройствазаключается в невозможности непрерывной подачи смазочной смеси вштамп, так как выдувается толькоотсеченный объем смазочного веществаи для подачи дополнительной порциинеобходимо возвратить диск-отсекатель в исходное положение, заполнитьсмазочннм веществом полость устройства и производить дополнительное...

Номер патента: 1069918

Опубликовано: 30.01.1984

Автор: Таныгин

МПК: B21J 7/14

Метки: рабочий, ротор, роторной

...опорного рычага, одним концом сочлененного с опорщенного в каждом из рабочих ползунов амортизатора.4. Ротор по пп.1 и 2, о т л и - ч а ю щ и Я с я тем, что рычаг промежуточного механизма другим концом шарнирно сочленен с опорным рычагом предохранительного устройства.5. Ротор по,п.1, о т л и ч а ю щ и й е я тем, что рычаг промежуточного механизма другим концом шарнирно сочленен с опорным диском. ным диском, а другим связанного с амортизатором. Рычаг промежуточного механизма друройства. Предохранительное устройство может быть выполнено в виде размещенного в каждом из рабочих ползунов амортизатора.Рычаг промежуточного механизма другим концом шарнирно сочленен с опорным диском.На фиг.1 изображен рабочий ротор, общий вид, разрез на фиг.2 -...

Номер патента: 1069920

Опубликовано: 30.01.1984

Автор: Абрашкин

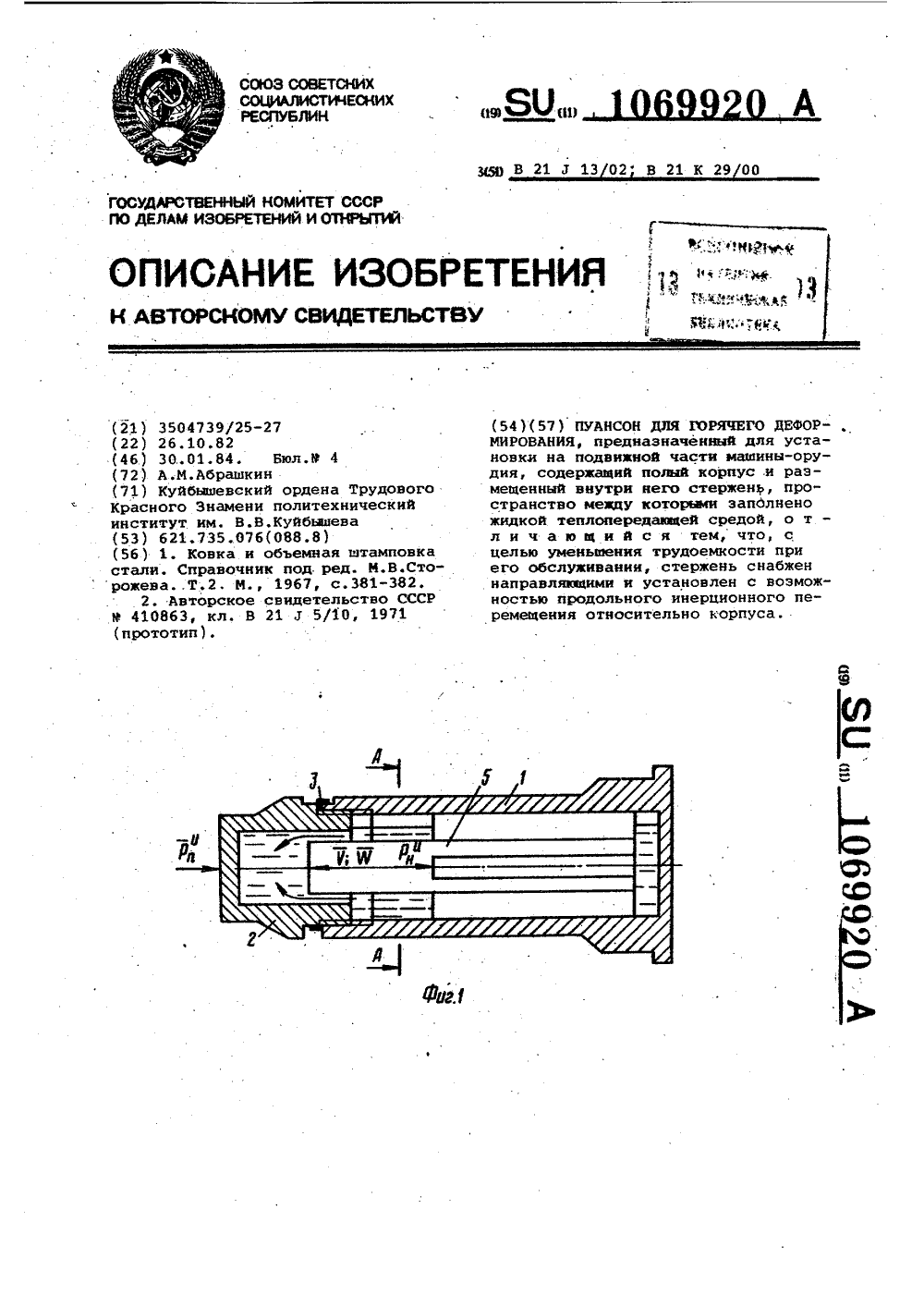

МПК: B21J 13/02

Метки: горячего, деформирования, пуансон

...теплопередающей средой 4. В полости установленс воэможностью продольного инерционного перемещения относительно корпуса 1 сплошной металлический стержень5,Перед установкой пуансона напресс его собирают. Сборка. заключается в установке стержня в полостькорпуса, заливке полости корпуса 60теплопередающей жидкостью, напримерглицерином, и последующем скреплении державочной части корпуса и деформирующей головки посредствомрезьбы и стопорной шайбы. край шай бы загибают на лыску корпуса и на лыску головки.Пуансон работает следующим образом.В начальный период движения пуансона к заготовке скоростьи ускорениепуансона и стержня 5 направлены в одну сторону, а силы инерции Р" = вч - в противоположную. Поэтому стержень 5 перемещается в направлении к...

Номер патента: 1069921

Опубликовано: 30.01.1984

Авторы: Крючков, Семенов, Скородумов, Сулейманов

МПК: B21J 13/12

Метки: захват, клещевой

...захватных губок насадками с соплом и отверстиями в боковой их поверхности и размещенными 50в насадках подпружиненными игольчатыми клапанами с двумя поршнями разногодиаметра, смонтированными в прецусмотренных в захватных губках полостяхступенчатой формы, при этом в губках 55захвата выполнены каналы для подводасмазки и воздуха, соединенные соотве-тственно с полостями меньшего и большего диаметров,Захват можЕт быть снабжен емкостью 60для смазки, установленной на рукеробота.С целью регулирования длины смазочного Факела захват может быть снабжен отражательными козырьками, рас положенными вокруг насадок с воэможностью поворота.На.фиг.1 показан клещевой захват,общий вид, на фиг.2 - то же, вид вплане.Клещевой захват содержит захватные губки 1...

Номер патента: 1071344

Опубликовано: 07.02.1984

Авторы: Подгорный, Слобода

МПК: B21J 13/02

Метки: блок, горячей, матричный, штампа, штамповки

...5приварены к упору 11, который установлен в одном из пазов 12 корпуса 1. Нижние концы 13 элементов 5прикреплены к вставке 2 винтом 14,Фисирующие элементы 3 вставки 2находятся в кольцевой проточке 15корпуса матрицы. Дляудаления отштампованных изделий.из гравюры 16вставок,2 в корпусе 1 расположенвыталкиватель 17 с фланцем 18. Дляподдержания температуры штамповкикорпус 1 матрицы охватывается нагревателем 19.Закрепление и демонтаж вставки 2в корпусе 1 производнтся в следующем порядке.Вставка 2 помещается в разогретый до рабочей температуры нагревателем 19 корпус 1. Вставка 2 и элементы фиксации 5, разогреваясь,увеличивают свои размеры, йо так какпоследние имеют больший коэффициентлинейного расширения, чем вставка 2,то и увеличение их...

Номер патента: 1071345

Опубликовано: 07.02.1984

Авторы: Котьков, Тимербаев

МПК: B21J 13/08

Метки: матриц, относительно, пуансонов, центрирования

...и пуансоном. Затем осуществляют центрирование пуансона относительно матрицы в горизонтальнойплоскости также путем обеспеченияравномерных зазоров между матрицейи пуансоном за счет регулированияинструмента по углам многогранника.Устройство работает следукщим60 образом,Корпус 1 оправки, предварительнособранный с полэушкой 5 и индикатором 10, устанавливают опорными поверхностями 17 и 18 на противополож 65 ных гранях многогранника 22 центрируемого пуансона 23 и закрепляют на последнем прижимным винтом 16, При этом наконечник 11 индикатора.10 должен касаться одной из граней 32 многогранной матрицы 12. Для обеспечения параллельности граней матрицы 12 и пуансона 23 регулировочным винтом 4 перемещают ползуаку .5 в направляющем пазу 3....

Номер патента: 1072969

Опубликовано: 15.02.1984

Авторы: Дайнеко, Мейлер

МПК: B21J 5/00

Метки: осесимметричных

...обрабатываемой заготовки, деформирующий механизм выполнен в виде корпуса с роликами, установленными в нем посредством обоймы, и многошпиндельнойголовки, в каждом шпинделе которой.смонтированы подвижные и подпружиненные в радиальном направлении бойкис.профильной рабочей поверхностью,при этом механизм зажима снабженприводом вращения и установлен вкорпусе, многошпиндельная головкаустановлена с воэможностью возвратнопоступательного перемещения вдоль осикорпуса, а в корпусе выполнено окнодля подвода рабочего инструмента отрезного механизма.35На фиг. 1 изображено устройство,общий вил, на Аиг. 2 - сечение А-Ана фиг. 1; на фиг. 3 - сечение Б-Бна фиг. 1.Устройство для и з готовления осесимметричных изделий содержит деАормирующий механизм,...

Номер патента: 1072970

Опубликовано: 15.02.1984

Авторы: Косоговский, Пантелеев, Сисев, Татарков, Филиппов

МПК: B21J 7/24

Метки: дистанционного, молотом, паровоздушным

.... входом сумматора 7. Вход блока 18 выдержек соединен с вторым выходом коммутатора 13, а выход блока 18 выдержек времени - с вторым входом блока 9 сравнения, выход, которого подключен к входу порогового элемента 17. Гидростанция 19 питает электрогидраэлический усилитель 6.Устройство дистанционного управления паровоздушным молотом обеспечивает ручной и автоматический режимы управления и работает следующим образом.Ручной режим управления. При пода. че энергоносителя баба молота занимает исходное верхнее, положение. Исходным положением штока 3 гидро- цилиндра 2 является крайнее верхнее положение. При этом сигнал от датчика 8 обратной связи равен сигналу с задатчика .14 энергии ударов, поэтому на выходе сумматора 7 сигнал отсутствует и шток...

Номер патента: 1072971

Опубликовано: 15.02.1984

Авторы: Никитин, Никитина

МПК: B21J 13/02

Метки: штамп

...момент штамповки. 45Штамп содержит нижнюю рабочую вставку 1 с ручьем, верхнюю рабочую вставку с ручьем, состоящую из наруж-, ной секции 2 в виде стакана с центральным отверстием, в котором раэме щена внутренняя секция 3 с наклонной поверхностью Ь и съемной прокладки 4образующей с дном и стенками стаканазамкнутую полость б,Привод относительного перемещениясекций выполнен в виде жестко закрепленного на нижней рабочей вставкекопира 5, установленного на нем с возможностью одностороннего клина 6, взаимодействующего клиновой поверхностьюс поверхностью м внутренней секции,и прямолинейной поверхностью 8 и поверхностью съемной прокладки 4.Штамп работает следующим образом.Нагретая заготовка укладываетсяв ручей ъ нижней рабочей...

Номер патента: 1072972

Опубликовано: 15.02.1984

Автор: Никитин

МПК: B21J 13/02

Метки: горизонтально-ковочной, штамп

...машины дополнительная рабочая полая вставка выполнена из двух.концентрично размещенных втулок, при этом длина охватывающей втулки выполнена меньше длины охватываемой установлена с возможностью осевого перемещения относительно последней и подпружинена в указанном направлении.На чертеже изображен штамп в момент окончания штамповки,35Штамп состоит из подвижной левой матрицы (не показана), неподвижной правой матрицы 1, на которой закреплена рабочая вставка 2. Подвижная40 дополнительная рабочая полая встав" ка удерживается в матрице 1 посредством винтов 3Пуансон 4 выполнен ступенчатым и установлен в пуансонодержателе ГКМ. Упор 5 закреплен винтами в матрице 1.Дополнительная рабочая полая вставка выполнена состоящей из охва" тываемой...

Номер патента: 1072973

Опубликовано: 15.02.1984

Авторы: Арефьев, Лебединский, Пакало, Рябцев

МПК: B21J 13/02

Метки: боек, кузнечный

...заготовкой перед ковкой; на Фиг; 2то же, в моментковки.,50Кузнечный боек содержит корпусв виде. основания 1 с опорой 2, на которой размещен вкладка 3, выполненный в ниде поворотного валка.Поверхность. вкладыша 3 сопряжена споверхностью опоры 2. В корпусе установлены дополнительные вкладыши 4,подпружиненные относительно основания 1 пружинами 5,Кузнечный боек работает следующимобразом.Нагретую до .ковочной температурыкруглую в поперечном сечении заготовку б устанавливают на предлагаемыйбоек. Заготовка при этом центрируетсяв вырезах.с плоскими рабочими поверхностяьщ, выполненными на дополнительных вкладышах 4. Используя верхнийплоский боек 7, осуществляют прожимпо. всей длине заготовки со степеньюдеформации 15-20 эа один ход пресса,Под...

Номер патента: 1072974

Опубликовано: 15.02.1984

Автор: Зенкович

МПК: B21J 13/02

Метки: длинномерного

...на фиг. 3 разрез А-А на фиг. 2.,Устройство (фиг. 1) содержитверхнюю плиту 1, нижнюю плиту 2,нолзушку 3, установленную на промежуточной плите 4. Отрезные ножи 5и 6 уста,овлены на ползушке 3 ипромежуточной плите, 4 соответственно. Ножи 5 и 6 образуют своими сопрягаемыми поверхностями при ихперемещении плоскость реза. В верхней плите установлен клин 7 длявоздействия.на ползушку 3, подпружиненную в сторону клина 7 пружиной8, установленной на направляющемстержне 9,который одновременно является ограничителем хода ползушки 3.В расточке 10 (фиг. 3) по обестороны от оси ы установлены элементы ориентации заготовки 11. Один изформообразующих инструментов -неподвижный пуансон 12, закрепленна нижней плите 2,.ось которогосовпадает с осью...

Номер патента: 1072975

Опубликовано: 15.02.1984

Авторы: Варламов, Васяк, Гедгафов, Медведев, Утробин

МПК: B21J 13/04

Метки: молота, станина, штамповочного

...надежностьюиз-за низкой стойкости опорных поверхностей стоек и шабота.Цель изобретения - повышение 15надежности станины за счет увеличе, ния стойкости опорных поверхностейстоек и шабота., тем, что станина штамповочного . 2 Омолота, содержащая стойки, сочлененные с анкерной плитой и шаботом, атакже узел амортизации в виде упругих элементов, размещенных в стыкахстойка-шабот и стойка-анкерная пли-.та, упругие элементы, размещенныев каждом стыке стойка-шабот, выполнены в виде пары выпуклых стальныхпластин, обращенных выпуклостяминавстречу одна другой, при этом ЗОкрай каждой упругой пластины,. обращенной к рабочему пространствумолота, закреплен на опорной поверхности у одйой пластины на шаботе, адругой - на стойке. 35На. чертеже...

Номер патента: 1074642

Опубликовано: 23.02.1984

Авторы: Арефьев, Данилин, Пакало, Рябцев

МПК: B21J 1/04

Метки: горячей, инструмент, крупных, поковок, рубки

...совместно с инструментом, вдавленным в поковку.Способ осуществляют инструментом, состоящим из корпуса с трапециевидной рабочей и плоской тыльной поверхностями, корпус выполнен в виде кольца, а рабочая часть расположена на его внутренней поверхности. 2На фиг. 1 изображен инструмент длярубки крупных поковок; на фиг. 2 - положение инструмента на поковке в начальной стадии рубки; на фиг. 3 - то же, в процессе рубки; на фиг. 4 - то же, в кон це рубки; на фиг. 5 - поперечное сечениепоковки в зоне рубки после первого нажатия пресса; на фиг. 6 - то же, при втором нажатии.Инструмент состоит из корпуса 1 с трапециевидной рабочей частью 2 и плоской тыльной части 3 (фиг, 1).Способ осуществляют следующим образом. Инструмент надевают на поковку 4 и...

Номер патента: 1074643

Опубликовано: 23.02.1984

Авторы: Григоренко, Коломыцев, Маляковский, Пильщиков, Тарадонов

МПК: B21J 1/06

Метки: нагрева, электроконтактного

...заготовок перед деформированием. Целью изобретения является сокращение времени на подготовку к нагреву.Поставленная цель достигается тем, что согласно способу электроконтактного нагрева заготовок перед деформированием, после окончания нагрева последней заготовки предыдущей партии контакты, находящиеся в расплавленном состоянии, замыкают токо- проводящей перемычкой, а перед нагревом первой заготовки следующей партии контакты расплавляют путем пропускания электрического тока по перемычке, после чего перемычку удаляют,Наличие значительного переходного электросопротивления между застывшим материалом контактов и перемычкой с одной стороны и емкостью с другой. стороны приводит к выделению большого количества тепла и быстрому...

Номер патента: 1074644

Опубликовано: 23.02.1984

Авторы: Алексеев, Дядин, Маляковский, Пильщиков

МПК: B21J 1/06

Метки: заготовок, металлических, нагрева, электроконтактного

...устройство для электроконтактного нагрева заготовок, содержашее источник электрического тока, сое 1диненный с токопроводящими емкостями,заполненными легкоплавким электропроводным материалом 12.Недостаток известного устройства состоит в ограниченности диапазона типоразмеров нагреваемых заготовок в видусложности обеспечения контакта заготовки с легкоплавким электропроводным материалом при пространственной конфигурации заготовок.Целью изобретения является расширение диапазона типоразмеров нагреваемыхзаготовок,Поставленная цель достигается тем, что в устройстве для электроконтактных металлических заготовок, содержащем источник электрического тока, соединенный с токопроводящими емкостями, заполненными легкоплавким электропроводным материалом,...

Номер патента: 1074645

Опубликовано: 23.02.1984

Авторы: Климов, Макутов

МПК: B21J 1/06

Метки: горячего, деформирования, штамп

...на нижней плите доннойчасти и подвижного относительно неекольца с приводом его возвратно-поступательного осевого перемещения посредством присоединения к нему тяг,связанных с силовым органом, приэтом ход перемещения тяг больше хода перемещения пуансона Г 1 1.Недостатком известной конструкцииштампа является то, что в случаеиспользования ее для больших в плане лопаток возникает проблема снятияих с матрицы без нарушения геометрии, Это обусловлено тем, что из-эабольшой плошади контакта инструментас штамповкой для снятия заготовки 35требуются большие усилия, возникающие за счет прилипания. Распорныхусилий на кольце, за счет которыхпроисходит отрыв штамповки, недостаточно. Это приведет к тому, что при 40движении кольца...

Номер патента: 1074646

Опубликовано: 23.02.1984

Авторы: Голенков, Егоров, Зимовец, Осадчий

МПК: B21J 5/08

Метки: обкаткой, штамповки

...вращения, снабжено корпусом, в котором эксценрично оси упора размещен ролик, и приводом перемещения последнего в направлении, перпендикулярном направлению перемещения пуансона, при этом ролик выполнен полым и на его внутренней поверхности расположен формообразующий профиль.На Фиг. 1 изображено устройство для штамповки с обкаткой, общий вид; на фиг. 2 - сечение А-А на фиг. 1.Устройство для штамповки с обкаткой содержит установленный в направляющих 1 ползун 2 для передачи осевого усилия Р на пуансон 3, установленный в подшипниках .4, а также приводной посредством двигателя 5 и передачи б упор 7. формообразующий инструмент выполнен в виде ролика 8, на внутренней поверхности которого выполнен рабочий профиль, соответствующий профилю...

Номер патента: 1074647

Опубликовано: 23.02.1984

Авторы: Грязнов, Евстифеев, Колесников, Маркечко

МПК: B21J 5/08

Метки: высадки, заготовок, осадки

...15 скругленными Г 1 3.Целью изобретения является расширение технологических возможностей устройства.Поставленная цель достигается тем, что устройство для высадки и осадки заготовок снабжено по меньшей меФе одной подпружиненной цангой, коаксиально установленной по отношению к поддерживающему инструменту с возможностью осевого перемещения и взаимодействия с последним.На чертеже изображено устройство, . общий виц.Устройство содержит матрицу 1, пуансон 2, выталкиватель 3, цанговые ЗО втулки 4 и 5, закрепленные на пуансоне с возможностью осевого перемеще ния, пружину 6, дополнительно создающую подпор в осевом направлении. 35УстРОйство работает следукщим образом.Заготовка 7 устанавливается в матрице 1При движении пуансона 2 с цангами 4...

Номер патента: 1074648

Опубликовано: 23.02.1984

Авторы: Балкарей, Палий

МПК: B21J 7/00

Метки: виброизоляции, молота, узел

...прямого и возвратного хода, а другая - междуэтими амортизаторами и опорной плитой фундамента.При этом каждый дополнительныйамортизатор выполнен в виде установленного на фундаменте кронштейна,груза и рычага, шарнирно сочлененного с кронштейном, основанием шаботаи грузом.йа чертеже представлен узел виброиэоляции молота, общий вид,Узел виброизоляции молота содержит расположенные между шаботом 1и опорной плитой 2 Фундамента 3 амортизаторы 4 прямого и возвратногохода шабота 1, механизм их предварительного нагружения а также дополнительные амортизаторы.Механизм предварительного нагружения амортйзатаров 4 прямого и возвратного хода шабота 1 выполнен в виде нажимных плит 5 и 6 с отверстиями 7, а также пропущенных через отверстия 7...

Номер патента: 1074649

Опубликовано: 23.02.1984

Авторы: Веркин, Чернышев

МПК: B21J 13/02

Метки: давлением, инструментальный, металлов, узел, устройствам

...продольными пазами в стенках, а каждая гайка размещена в пазах обоймы с воэможностью перемещения перпендикулярно оси соответствующего ей винта.Кажды". упорный винт выполнен с шейкой и связан с соответствующим вкладышем посредством охватываюцей его шейку планки, жестко закрепленной на вкладыше.На фиг. 1 представлен инструментальный узел, общий вид в аксонометрии; на фиг 2 - вкладыш с планкой на фиг. 3 - вид А на фиг. 2; на,связан с соответствующим вкладышемпосредством охватывающей его шейкупланки, жестко закрепленной на вкладыше. фиг. 4 - гайка; на фиг. 5 - винтыинструментального узла;, на фиг. 6сечение Б-Б на фиг. 1.Инструментальный узел состоит извкладышей 1 - 4, которые выполненыв виде параллелепипедов, расположен.ных перпендикулярно...

Номер патента: 1074650

Опубликовано: 23.02.1984

Авторы: Иванов, Храмой

МПК: B21J 13/04

Метки: молота, станина, штамповочного

...глуЗО бину. Поэтому защитная пленка небудет рзаться даже при раскрытиистыка до 8-10 мм, так как при значительной глубине этой полости требуемую величину растяжения жидкостиможно достичь при относительных деформациях растяжения вязкой жидкости меньше допустимых.Таким образом, жидкость в полости 4 препятствует отрыву стоек 2, а4жидкость в полости паза 7 создает0 защитную пленку по периметру стыка.Пазы 8 на контактной поверхностистойки 2 служат полостями - магазинами для компенсации температурныхизменений объема вязкой жидкости.45 Изобретение относится к машиностроенИю, а именно к конструкциям кузнечно-штамповочного оборудования.Известна станина штамповочного молота, содержащая стойки и шабот в виде соединенных штифтами плит с...

Номер патента: 1074651

Опубликовано: 23.02.1984

Автор: Гецович

МПК: B21J 13/10

Метки: заготовок, манипулятор, переноса

...сущности и достигаекрепленную на станине горизонтальноковочной машины, подвижный хобот 2мому результату является манипулятор для переноса заготовок между зажима Под и йс клещевым захватом 3 и цилиндром 4зажима. однижный хобот 2 уСтановручьями штампа горизонтально-коночной машины содержащий р - 35лен на направляющих 5 закР аму, эа- в раме 1, н ша ни но сщи , закрепленныххватный орган с приводом зажимар р соединен с кулисой б через палец 7 становнаправляющие и механизм перемещ -е- в пазу 8 кулисы бустановленныйиия захватного органа по направляю" Кулис бщим, включакций кулак, установлен- опоре 9 на раме 1 иулиса шарнирно установлена вный на приводном валу 2 1.опоре на раме 1 и другим своим40 концом связана подвижным соединеништоком...

Номер патента: 1076173

Опубликовано: 28.02.1984

Авторы: Зимин, Карасев, Кирдеев, Козлов, Кривонос, Лукьянов, Лымарь, Молостовский, Попов, Товпыга

МПК: B21J 7/24

Метки: бесшаботный, молот, пневматический

...предлагаемого молота.Молот включает рабочий цилиндр1, расположенный в станине 2, вкотором помещен.с воэможностью перемещения поршень 3 с штоком 4,верхнюю 5 и нижнюю б бабы и возвратные цилиндры 7.Верхняя баба 5 через амортизаторы8 опирается на боковые штоки 9 цилиндров устройства гидравлическойсвязи 10. Цилиндры устройствагидравлической связи сообщены каналом 11Нижняя баба б через амортизатор12 связана с центральным плунжером13 устройства гидравлической связи,помещенном в цилиндре 14,Возвратные цилиндры 7 установлены в нижнем основании станины,икрепятся штоками 15 к тРаверсе 16,5 10 15 20 25 30 35 40 45 50 55 60 65 связанной с плунжером 13 устройства гидравлической связи.Штоковая полость рабочего цилиндра и поршневые полости...

Номер патента: 1076174

Опубликовано: 28.02.1984

Авторы: Батуркин, Вяткин, Каржан, Огарев, Филиппов

МПК: B21J 7/24

Метки: бесшаботный, молот

...ауправляющий блок подключен к злектромагнитам распределителей и датчикам положения поршней рабочих цилиндров. в которых смонтированы поршни 4 и 5со штоками б и 7. В станине 1 такжеразмещены компрессорные цилиндры8 и 9, в которых смонтированы поршни 10 и 11 со штоками 12 и 13.Поршни 4 и 5 образуют в рабочихцилиндрах поршневые 14 и 15 и штоковые 16 и 17 полости, а поршни 1и 11 - в компрессорных цилиндрахпоршневые 18 и 19 и штоковые 20 и21 полости.Штоковые полости 16 и 17 рабочихцилиндров через золотники 22 и 23распределительных кранов соединенысо штоковыми полостями 20 и 21 компрессорных цилиндров, а поршневые полости 14 и 15 через золотники 24 и25 распределительных кранов - споршневыми полостями 18 и 19 компрессорных цилиндров,Штоки...
