B21J — Ковка; штамповка; прессование; клепка; кузнечные горны

Номер патента: 375206

Опубликовано: 01.01.1973

Автор: Авторы

МПК: B21J 11/00, B30B 1/23, B30B 15/06 ...

Метки: гидровинтовой, пресс-молот

...8;т, - масса гайки-маховика б;ср - момент инерции гайки-маховика б;Р 1 - скорость поступательного перемещения ползуна 4, винта 5, штока 7 и поршня 8;Ь; - скорость поступательного перемещения гайки-маховика 6;аг - угловая скорость гайки-маховика б,Накопленная кинетическая энергия идет на деформирование поковки (на чертеже не показана). Деформированне может осуществляться и совместно действующей гидравлической сивилой цилиндра д.В известных пресс-молотах в момент деформирования на станину действует ударная сила, часть которой передается на фундаменттУ где Р - среднее значение ударной силы;т - масса, поступательно движущихсячастей,пресс-молота вниз;К - скорость поступательно движущихсячастей пресс-молота;1 - время действия ударной соилы,В...

Номер патента: 376156

Опубликовано: 01.01.1973

Автор: Шимко

МПК: B21J 13/02

Метки: выдавливания, штамп

...ползушка установлена в предусмотренных на клине и рычате продольных направлякщих пазах.На фиг. 1 изображен предлагаемый штамп для пресс-вальцовки деталей и профилей; на фиг, 2 и 3 - ползушка в двух проекциях.На нижней плите 1 устройства установлен металлический блок 2, в котором смонтированы валки 8 с приводными шестернями 4. К верхней плите 5 крепится клин б и пуансон 7. Плита 5 смонтирована на направляющих колонках 8 в подпружиненном состоянии. К нижней плите прикреплена стойка 9, к которой шарнирно крепится подпружиненный рычаг 10 5 с зубчатым сегментом. Между клином б и рычагом 10 установлена подвижная ползушка 11, состоящая из двух подвижных одна относительно другой частей. Часть 12 смонтирована на клине б и имеет отверстие, в...

Номер патента: 376157

Опубликовано: 01.01.1973

МПК: B21J 13/02, B21J 5/08

Метки: восстановления, втулки, изношенной, осадкой

...противостоят торцевым выступам цанги 18, вставленной в упор, Благодаря встречному расположению выступов цанга поднята над кромкой упора на такую высоту, что ее верхний тарельчатый коленец (выполненный по,профилю кольцевой выточки) устанавливается точно на вьгсоту кольцевой выточки осаживаемой втулки. Вместе с шатуном от свободного вытаскивания цанта удерживается набором шариков 19, которые половиной своего диаметра входят,в кольцевую выточку на внутренней поверхности упора. От вращательного движения цанга удерживается винтом 20, который входит в продольный паз цанти.Работает устройство следующим образом.На закрепленное к столу гидропресса устройство устанавливается изношенная втулка 21 в шатуне - маприце 22, подвергаемая осадке. Верхний...

Номер патента: 376268

Опубликовано: 01.01.1973

Автор: Авторы

МПК: B21J 9/18, B30B 1/06

Метки: механический, пресс

...пресс следующим образом. Послезагрузки заготовки в матрицу приводной элемент кривошипного типа приводится во вращение, что вызывает поворот кривошипного 30 вала и движение ползуна и траверсы вниз, причем скорость движения ползуна больше скорости траверсы, поэтому расстояние между пуансоном 5 и стпорным пуансоном 3 сокращается. На определенном угле поворота приводного элемента пуансон 5 касается заготовки и начинает ее деформировать, При этом обеспечивается перемещение заготовки в процессе выдавливания относительно неподвижной матрицы. Силы трения, действующие со стороны матрицы на заготовку, уменьшаются, чем снижаются удельные давления на деформирующем пуансоне и увеличивается етого стойкость. После окончания деформирования...

Номер патента: 376269

Опубликовано: 01.01.1973

МПК: B21J 9/14, B30B 1/23

Метки: гидровинтовой, пресс

...в верхней лоперечине ползуна и взаимодействующих с гайками, размещенными в станине.Изобретение поясняется чертежом.Гидровинтовой пресс состоит из станины / 25 ползуна 2, вьвполненного в виде 1 рамы с верхней и нижней, поперечинами гидроцилиндров подъема 3, гидроцилиндра разгона 4. Снизу установлены винтовые шпиндели б с гайками б и свободно-вращающимися маховиками 30 т изобретени е содержащий смонтизун с приводом, снабовиками, отличающийспечения возможности усилия, ползун выполей из верхней и нижных между собой бовод лолзуна снабжен Авторыизобретения А. ф. Нистратов, Ю, А. Бои 7. Маховики соединяются с винтовыми шпинделями муфтами включения 8. Сверху уста 1 новлены винтовые пвпиндели 9 с неподвижно закрепленными маховичками 10.Во...

Номер патента: 376271

Опубликовано: 01.01.1973

Авторы: Вител, Суханов, Шибанов

МПК: B21J 13/02, B30B 15/02

Метки: библио, всесоюзгая

...1 б неподвижно крепятся к плитеверхнего бойка и заходят в отверстия подштамповой плиты 17, закрепленной к подвиж 15 ной раме. Полости А и Б пневмоцилиндра 8соединяются поочередно через воздухораспределитель с магистралью сжатого воздуха илис атмосферой (воздухораспределитель условноне,показан). При подаче жидкости под даале 20 нием в полости В или Г подвижная рама 4совершает движение вниз или вверх вместес;верхним бойком д.Для замены верхнего бойка необходимоопустить подвижную раму до соприкосновения25 бойков и подать воздух,под давлением черезвоздухораспределитель в полость Б, а полостьА соединить с атмосферой. При этом шток 9перемещается вверх и прои помощи серег 11,ползушек 12 и стяжных винтов 15 клинья 1330 перемещаются к...

Номер патента: 376273

Опубликовано: 01.01.1973

Автор: Авторы

МПК: B21J 9/18, B30B 1/06, B30B 15/28 ...

Метки: кривошипно-шатунный, механизм, пресса

...шатуна с ползуном уменьшается жесткость кривошипночшатунного меха 1 низма в направлении действия инерционного усилия, а жесткость в направлении действия технологического усилия остается такой же, как и в существующих конструкциях.На чертеже нредставлен предлагаемый кривошипно-,шатунный механизм пресса.Он содержит кривошипный вал 1, шатун 2 и ползун 3. Ползун соединяется с шатуном посредством винта 4, ввернутого во втулку 5, которая может перемещаться относительно шатуна в осевом направлении, сжимая при этом упругий элемент б. В прорези шатуна установлены фракционные вкладыщи 7, которые под действием упругих элементов 8 прижимаются ко втулке 5.Устройство работает следующим образом.При нагружвнии преоса технологическим усилием...

Номер патента: 376922

Опубликовано: 01.01.1973

Автор: Иностранна

МПК: B21J 5/08, B21K 1/46

Метки: 376922

...пуансонами 10. Матрицы 11 жестко закреплены в матричной плите 12, укрепленной на станине автсмата.Толкатели 13 расположены подвижно в матрицах и приводятся в действие посредством рычагов 14, которые в свою очередь приводятся кулачками 15, укрепленными на валу 1 б.Вспомогательный суппорт 17 установлен подвижно в основном суппорте с приводом его относительного возвратно-поступательного перемещения. На торце вспомогательного суппорта закреплены матрицедержатель 18 с обрезной матрицей 19,Привод относительного перемещения суппортов может быть выполнен в виде двупле. чего рычага 20, который через цапфу 21 по- воротно закреплен на опорах подшипников 22 основного суппорта. Одно плечо рычага посредством шарнирного блока 23 закреплено на...

Номер патента: 377188

Опубликовано: 01.01.1973

Автор: Зоьоиюзнхчя

МПК: B21J 5/00, B30B 11/02

Метки: порошкообразного

...4ансон с плоской прессуюб - заготовка, б - подвиплоской прессующей поверхВ матрицу засыпаетсязатем вкладывается подвиющий параболическую п ется чертежом,ый пуансон споверхностью, 8 -раболической прес - неподвижный пущей поверхностью,жный пуансон сно стью.навеска мжный пуарессующу атер иала, нсон, имею поверрице.Известенпорошкообвывания мносторонниусилия.Повышегаемому счто спресспервом изпуклыми тром - с ппри этомных этапативополож хность (нижнии неподвижныи пуансон также имеет параболическую прессующую поверхность), и производится прессование, т. е. к подвижному пуансону прикладывается усилие прессования (первичное прессование). Затем усилие прессования снимается с подвижного пуансона, подвижный и неподвижный пуансоны извлекаются...

Номер патента: 377256

Опубликовано: 01.01.1973

Автор: Фильченков

МПК: B21J 9/18, B30B 1/18

Метки: винтовой, пресс

...резьбой, на которой размещена регулировочная гайка 23, в полости которой смонтирована цилиндрическая пружина 24. Пружина 24 одним концом упирается в гайку 2 А другим - в рычаг 16, и служит для сближения рычагов 16 и 17 над заданным усилием. На правом конце рычага 17 и на рычаге 16 смонтированы регулируемые винтовые упоры 25, служащие для регулирования взаимодействия со стержнями 26 и 27. Ось 28 является центром перелома рычажной системы и соединяет стержни 26, 27 и управляющую тягу 29, Тяга 29 служит для смещения по вертикали оси стержней 26 и 27. Пружина 30 смонтирована между корпусом 1 и упором тяги 29 и служит для возврата оси (тяги 29) ломающихся рычагов в верхнее исходное положение. Корпус 1 смонтирован на колонне Л, которая...

Номер патента: 377994

Опубликовано: 01.01.1973

Автор: Иностранна

МПК: B21C 23/04, B21J 5/04

Метки: 377994

...манипулятора заготовка с блоком матрицы устанавливается около отверстия контейнера, после чего заготовка с блоком матрицы подается до матрицедержателя, а контейнер перемещается вправо так, что заготовка входит в его рабочую камеру, причем это перемещение контейнера происходит до тех пор, пока подпружиненный держатель заготовки не войдет в соприкосновение с заготовкой. Когда блок матрицы с заготовкой установится в матрицедержателе, камера контейнера полностью закрывается. При этом держатель 9 заготовки располагается в своем левом крайнем положении.Длина заготовки такова, что пружина. 12 находится в сжатом состоянии в процессе движения контейнера на последнем участке, чем обеспечивается прижим заготовки и блока матрицы к...

Номер патента: 378273

Опубликовано: 01.01.1973

Автор: Теребей

МПК: B21D 37/08, B21J 13/02, B21J 5/10 ...

Метки: пдтей-шй-текй1е«ш, с6ооюзкдя

...2 к нижней,плите 3, в которой в специальных пазах перемещается разъемная опора 4, удерживаемая в раскрытом положении пружинами б сжатия, Смыкание опоры осуществляется клиньями б, закрепленными на верхней плите 7, в которой установлены также прошивной пуансон 8, пуансон-толкатель 9, подпружиненный пружинами повышенной жесткости 10,Штамп работает следующим образом.Штампованная детальподлежащая, обрезке и,прошивке, укладывается в соответствующее гнездо в,матрице и облоем ложится на ее поверхность. При опускании верхней части штампа вниз пуансон-толкатель касается локовки и останавливает свое движение, сжимая пружины 10, а прошивной, пуансон, продолжая опускаться, прошивает поковку, которая опирается на облой. Обрезка уже частично...

Номер патента: 378278

Опубликовано: 01.01.1973

Авторы: Баранова, Вител, Трофимов

МПК: B21J 5/08

Метки: автомат, многопозиционный, холодно-высадочный

...чертсже не показана) укреплен жесткий упор 15, в котором смонтированы некоторые детали механизма удаления немерных заготовок, Против упора 1 д расположен узел 16 подачи исходной заготовки (на чертеже не показано), содержащий пару подающих роликов 17, смонтированных по одному на валах 18 и 19, соединенных при помощи зубчатой передачи между собой и с валом 20, вращаемым электродвигателем 21 через червячную передачу 22.Ролики 17 подают пруток или проволоку в направлении к жесткому упору 15, у которого на расстоянии, равном длине отрезаемой заготовки, смонтирован в направляющих ползун 23, нагруженный пружиной 24 в направлении к заготовке поперек ее продольной оси. В противоположном направлении ползуп 23 движется под действием двуплечего...

Номер патента: 380385

Опубликовано: 01.01.1973

Авторы: Катков, Максименко, Мотус, Рудалев, Сажин, Трубин

МПК: B21J 1/04

Метки: 380385

...ия Способ ков протяжки на к периферии 15 что, с целью щения конце дят бойками стью.г путем авлении с.ч тем,умень- роизво- верхнотипа пласти ках в напр от гичаюигии талла путем протяжю п нерабочей по ки поковок плоских бо заготовки, экономии м ых отходов с вып клой ясняется чертепоследовательемого способа.в направлении выпуклую нераусными или коИзобретение относится к области кузнечнштамповочного производства,Известен способ ковки поковок типастин путем протяжки на плоских бойканаправлении к периферии заготовки, Однедостатком этого способа является болобъем концевых отходов.Предлагаемый способ отличается от извстного тем, что для экономии металла пуменьшения концевых отходов протяжкуизводят бойками с выпуклой нерабочейверхностью.Сущность...

Номер патента: 380386

Опубликовано: 01.01.1973

Автор: Хохлов

МПК: B21J 13/08, B21J 5/08

Метки: давлением, металлов, оборудованию

...направляющие втулки 5 10 и 11. Базовые штыри 12, 13, закрепленныев матричном блоке 14, предназначены для перемещения на них корпуса приспособления.Они располагаются на вертикальных осях первой и последней матриц. Колпачок 16 слу 10 жит для грубой выставки оси пуансона 16 сосью соответствующей матрицы. Ручкой 17 приводят в движение шпиндель. Пуансонодержатель 18 предназначен для крепления пуансона.15 Эталонная заготовка с центровым отверстием 19 служит для выставки оси клещей механизма захвата и переноса заготовок с осями пуансонов и матриц.Приспособление работает сл а зом.На матричном блоке закрепляются базовые штыри, па которые устанавливают корпус индикаторными стойками в сторону матричного блока. Вращением ручки произво дится обкатка...

Номер патента: 380387

Опубликовано: 01.01.1973

МПК: B21J 15/04, B21J 15/14

Метки: двусторонней, заклепокал, развальцов1и, станок, трубчатых

...детали, например, элементы электрощетки, при 5 этом стол кинематически связан с приводомосевого перемещения шпинделя 2 через дели- тельно-рычажный механизм, выполненный в виде тяти 9, шарнирно связанной одним концом со столом, а другим - с подвижным от носительно станины коромыслом 10 с регулируемыми длинами плеч за счет винта 11, Гайка 12 регулирует положение стола относительно вальцующего конуса. Винт 13 служит для регулировки величины зазора межд 15 делительно рычажным механизмом и приводом 4 шпинделя 2.Соединяемые детали, например элементыэлектрощетки с пустотелой заклепкой, устанавливают в гнезде стола 7 таким образом, 20 что нижний торец заклепки садится на вальцующий конус б. Положение стола 7, а следовательно, и величина...

Номер патента: 381448

Опубликовано: 01.01.1973

Авторы: Белоцерковский, Галкин, Примислер, Тодосейчук, Черный

МПК: B21C 23/08, B21J 1/00, B21J 5/04 ...

Метки: гидроэкструзии, длинномерных, заготовка, проволоки, типа, цилиндрическая

...чертеже показаны градавления в процессе прессова вившемся прОцессе гидроэкструзии величинадавления рабочей жидкости составляетР,Р 1, = (а), где Р, - давление устано 1,2 - : 1,5вившегося процесса, Р - давление начальнойстадии процесса.Если уменьшить диаметр заходного участказаготовки и подобрать его конфигурацию, томожно обеспечить, чтобы Р,=Р. (б), Происходит гидроэкструзия заходного участка, потенциальная энергия сжатой жидкости частично переходит в кинетическую энергию движения заготовки, и так как коэффициент треци 11скольжения меньше коэффициента статиче.ского трения, при входе в экструдат утолщенной части заготовки давление повысится ужене до величины Ра утолщенная часть заготовки также проэкструдируется,Длина заходного участка...

Номер патента: 381449

Опубликовано: 01.01.1973

Авторы: Матвеев, Пишенин

МПК: B21J 7/06

Метки: копер, литья, разбивки

...станине подвижно с помощью пространственного шарнира и упругих опор.На чертеже представлена конструктивная схема копра в двух проекциях,Копер для разбивки литья состоит из сварной станины 1, шабота 2, направляющих 3 и перемещающейся по ним бабы 4. Направляющие 3 в средней части соединены со станиной через пространственный шарнир 5, а в верхней части направляющие установлены в станине на упругих опорах б, например, на рессорных или буферных пружинах. В направляющих 3 смонтировано устройство для подьема бабы 4. Раоотает копер следующим образом.Баба 4 переводится в крайнее верхнее положение. На шаботе устанавливается чугунная отливка, и баба 4, разгоняясь, ударяет 5 своим бойком по отливке. Возникающие приэтом боковые составляющие усилия...

Номер патента: 381450

Опубликовано: 01.01.1973

Авторы: Вител, Кобелев, Новиков, Попов, Салов

МПК: B21J 7/28

Метки: бесшаботный, высокоскоростной, молот

...11 оршни 2 а и 2 ь соответственно уравновешивающихи возвратных цилиндров посажены на одиншток 2 А.Ы исходном положении бабы разведены иудерживаются уравновешивающими цилинд.рами . 11 лунжер И приводного цилиндраприжат к торцовому уплотнению и удерживается силан давления газа, деиствующей накольцевую площадь. 11 олость Л приводногоцилиндра сообщена с атмосрерои через клапан, а полости возвратных цилиндров соединены со сливом.молот подготовлен к удару.,Цля нанесения удара подают газ высокогодавления в полость л.1 лунжер сд отрываетсяот торцового уплотнения с и перемещаетпоршни Ь следящих цилиндров. 11 ри э гомжидкость из полостей следящих цилиндровчерез трубопроводы 1/ и б вытесняется в полости рабочих цилиндров, разгоняя их плунжеры и...

Номер патента: 381451

Опубликовано: 01.01.1973

Автор: Зимин

МПК: B21J 11/00

Метки: импульсный, пресс-молот

...резкое приращение ускорения и скорости своего перемещения вниз.При разрядке потенциальной энергии сжатия жидкости в винтовом цилиндре 2 и трубопроводе 16 и, следовательно, падения давления в ннх до определенного уровня, вновь открывается тот яе или другой импульсныЙ клапан 15, в результате чего подвижные части пресс-молота 4, 5, б, 7, 8, 9, 10 и 12 получаюг очередное резкое перемещение и резкое увеличение скорости.Такой режим работы имеет место на всем ходе разгона подвижных частей пресс-молота до начала хода деформировапия заготовки,Это дает возможность па всем ходе разгона подвижных частей поддерживать в цилиндрах- гайках 2 и 3 высокий уровень давления жидкости, не зависящий от скорости перемещения винтовых плуняеров,...

Номер патента: 382453

Опубликовано: 01.01.1973

Авторы: Быков, Зевакин, Козокин, Семиков, Соколов

МПК: B21J 13/02, B21K 1/50

Метки: ссоюзная

...с 25 системой выталкивания.На фиг. 1 изображен разрез предлагаемого инструмента при первой стадии обрезки шестигранной головки болта; на фиг. 2 - узел 1 на фиг. 1; на фиг. 3 - положение ин струмента при обрезке перемычки облоя и удалении готовой детали.Инструмент содержит втулку 1, толкающую втулку 2, выталкивающий стержень 3 и пружину 4. Втулка 1 перемещается в матрице 5 и при помощи пружины б поджата к толкающей втулке, перемещающейся в гайке 7, которая служит для крепления матрицы в корпусе 8, Гайка 9 является опорой пружины 4 и воспринимает усилие выталкивающей системы автомата. Инструмент содержит также обрезной пуансон 10. Заготовка 11 устанавливается на линии обрезки. При движении обрезного пуансона вперед происходит...

Номер патента: 409766

Опубликовано: 05.01.1974

МПК: B21C 25/00, B21J 5/04

Метки: 409766

...окон в момент запирания заполненной рабочей жидкостью полости контейнера пресс-штемпелем.На фиг. 1 изображено прство, разрез; на фиг, 2 -ней трубки; па фиг, 3 - ртрубки. В контейнер установлена оболочка, состоящая из двух телескопическн сочлененных трубок 1, 2, из которых наружная поддерживается в крайнем положении пружиной 3, Обе трубки имеют окна 4, 5, перекрытые в исходном положении так, что оболочка представляет собой стакан, снаружи которого находится рабочая жидкость. Наружная трубка несет палец 6, который входит в канавку 7 внут ренней трубки.Устройство работает следующим образом.После подачи горячей заготовки в контейнер начинается рабочий ход пуансона. На своем пути пуансон встречает наружную труб ку 1 оболочки и проталкивает...

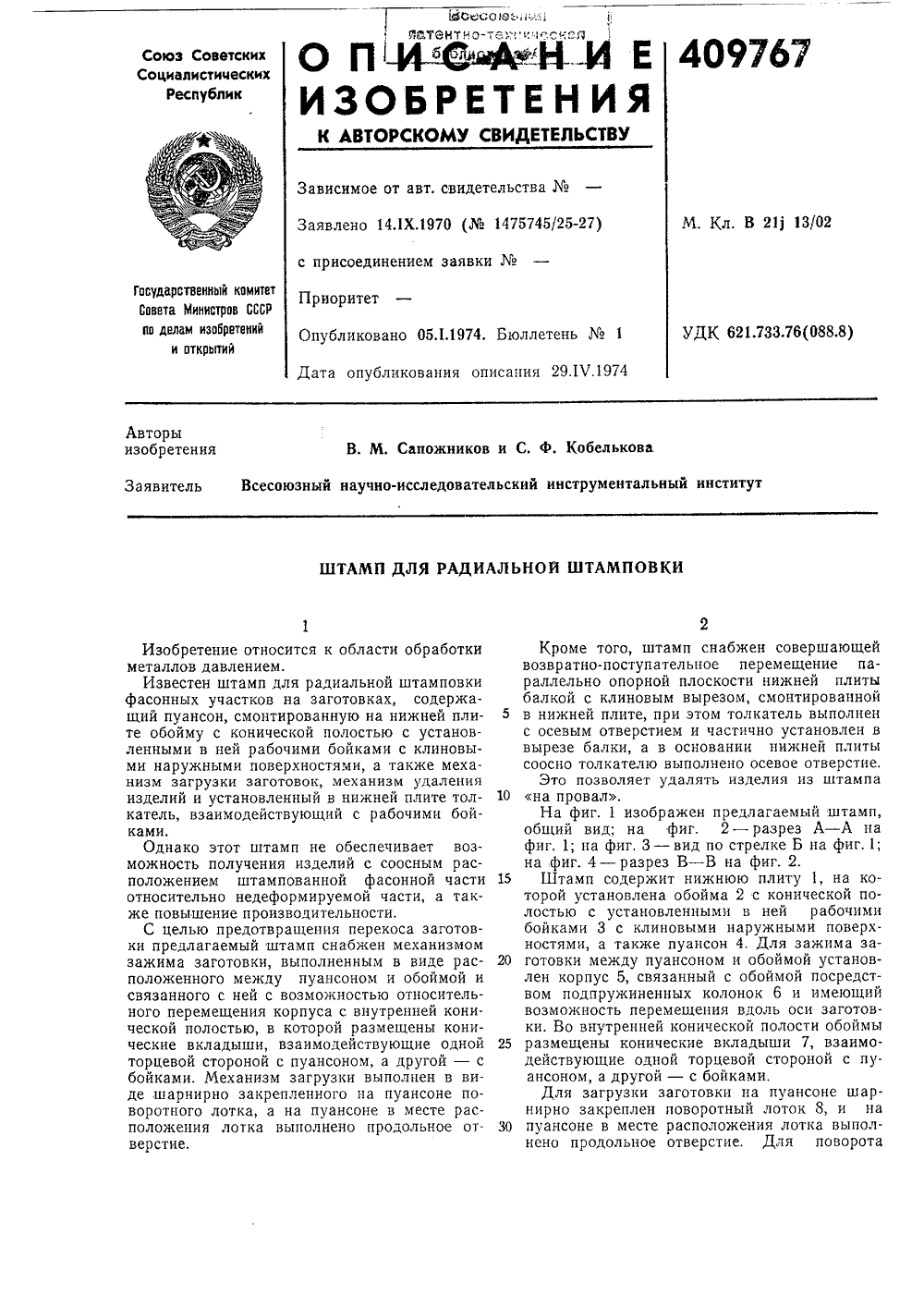

Номер патента: 409767

Опубликовано: 05.01.1974

МПК: B21J 13/02

Метки: 409767

...с приводом ее перемещения, например с педалью 15, Для возврата балки в исходное положение предусмотрена пружина 16,В основании нижней плиты соосно толкателювыполнено осевое отверстие,Исходная заготовка укладывается на лоток8 пуансона 4,Движением рукоятки 10 и связанной с нейползущки 9 лоток поворачивается на некоторый угол до упора. В этот момент заготовкапод действием собственного веса соскальзывает с лотка вниз и, направляясь вкладышами7, попадает хвостовой частью в полостьручья 17.Ползушка возвращается в исходное положение пружиной, а лоток - под действиемсобственного веса.Штамповка хвостовика заготовки осуществляется следующим образом,При ходе ползуна пресса вниз усилие через пуансон передается на корпус 5, которыйперемещается...

Номер патента: 409768

Опубликовано: 05.01.1974

МПК: B21D 43/20, B21J 13/08

Метки: 409768

...из бункера, в нижней части лоткаобразуется запас заготовок, уложенныхО вплотную. Под этим участком упоры-отсекатели уплотнены,Изобретение относится к области обработки металлов давлением и может быть использовано при создании средств механизации иавтоматизации кузнечно-штамповочного производства,Известны устройства для накопления заготовок, содержащие установленный в корпусе наклонный лоток с рядом приводных поворотных упоров-отсекателей.Однако в условиях кузнечно-штамповочногопроизводства, где заготовки имеют косой срези заусенцы на торцах, большие отклонения подлине и искривление оси, эти устройства обладают недостатками, заключающимися втом, что перекатывание отдельных заготовокпо лоткам, предназначенным для сплошногодвижения,...

Номер патента: 409897

Опубликовано: 05.01.1974

МПК: B21J 13/02, B30B 15/02

Метки: 409897

...20. К двум питающим коллекторам 21 и 22 патрубками 23 и 24 с запорными 25 кранами 25 и 26 подсоединены рабочие полости цилиндров 16 (фиг. 1). Выталкиватель 27 служит для выталкивания из полости нижней части 2 штампа отштампованной детали. Инструмент снабжен также теплозащитными эк- ЗО ранами или обогревателями 28 и 29.409897 гя г гг Расположение отверстий под прошивные цилиндры зависит от номенклатуры штампуемых деталей и может быть различным. Технологический процесс штамповки деталей с полостями осуществляется в следующей последовательности,Заготовку 30 нагревают и устанавливают в полость нижней части 2 штампа (фиг. 2). Затем дают давление в главные цилиндры пресса и ходом траверсы опускают верхнюю плиту 7 с закрепленными на ней...

Номер патента: 409898

Опубликовано: 05.01.1974

МПК: B21J 9/12, B30B 15/26

Метки: 409898

...18, соединенного с датчиком 19 скорости подвижной траверсы пресса.Функциональный преобразователь служит для задачи сигнала, представляющего собой кусочно-линейную апроксимацию зависимости величины упреждения от скорости перемещения подвижной траверсы (о).Вычислительное устройство выполняет операции в соответствии с алгоритмом;а +К.Р - , - аа2 2 где -- показания первого датчика полоУ 1г жения;Уа-- показания второго датчика положегния;КР - показания датчика упругой деформации; 5 1 О 15 20 25 зо 35 Уо - величина установки нуля;Лаад - величина задания.Нуль-орган сравнивает величину Л с выхода вычислительного устройства с напряжением )(о), полученным от функционального преобразователя.На входы блока 20, выполняющего логическую операцию И,...

Номер патента: 410851

Опубликовано: 15.01.1974

МПК: B21D 3/10, B21J 7/24

Метки: 410851

...б, выполненных в цилиндре по его диаметру на одинаковой высоте от дна цилиндра, поршень откры вает каналы, и воздух выходит через них ватмосферу, Давление воздуха в цилиндре падает, и освобожденный клапан 9 падает, открывая отверстия в поршне. Последний ввиду отсутствия давления воздуха снизу падает 20 под тяжестью собственного веса и сменногогруза. При движении вниз поршень закрывает каналы в цилиндре, а воздух выходит через отверстия в поршне в атмосферу. Клапан 9, падая, встречает на пути струю поступаю 2 з щего воздуха и повисает на штоке 6, не доходя до нижней стенки цилиндра. Падающий поршень опускается на клапан, который перекрывает отверстия в поршне, а увеличив" щееся давление в цилиндре подним- ЗО шень с клапаном вверх....

Номер патента: 410861

Опубликовано: 15.01.1974

МПК: B21C 23/08, B21J 5/00

Метки: 410861

...способ иллюстрируется чер тежом.Нагретую заготовку 1 помещают в контейнер 2, укладывают на ее торец прессшайбу 3 и с помощью пуансона 4 осуществляют продавливание через очко матрицы 5 без пресс остатка.Вначале при приложении усилия заготовку подвергают осадке. В процессе осадки наружные слои металла на высоте, равной высоте 0,2 в ; 1 диаметра контейнера от матрицы, под- ЗО вергают интенсивной радиальной деформации. При возрастании усилия начинается истечение металла через очко матрицы. По мере продвикения заготовки к очку матрицы наружные слои заготовки последовательно подвергаются радиальной знакопеременной деформации. Это обеспечивает проработку структуры поверхности и, следовательно, повышение ресурса пластичности заготовки. Такая...

Номер патента: 410862

Опубликовано: 15.01.1974

МПК: B21J 5/08, B21K 1/46

Метки: 410862

...автомата является то, что при регулировке рабочей скорости высадочного ползуна необходимо одновременно производить подстройку скорости упорного ползуна, так как эти скорости обусловлены друг другом. Кроме того, известный автомат сложен в отладке и перед высадкой очередной партии заготовок требует длительной настройС целью упрощения настроики автомата и повышения качества насадки за счет обеспечения автоматической регулируемой связи между высадочным и упорным ползунами в предложенном автомате шток гидроцилиндра упорного ползуна выполнен полым для размещения в нем с возможностью осевого перемещения плунжера высадочцого ползуна и имеет в стенке проточку, соединяющую штоковую ые на станиупорный полиальные кон, регулируес распредели-...

Номер патента: 410863

Опубликовано: 15.01.1974

МПК: B21J 5/10

Метки: 410863

...выполнено сквозное цилиндрическое отверстие 6 с диаметром, меньшим внутреннего диаметра трубки. Державочная часть пуансона и рабочая головка соединены резьбой 7, облегчающей сборку и разборку пуансона. На наружной поверхности трубки со стороны свободного торца выполнена резьба 8 для регулирования по высоте при настройке.0 При дефор миров анни охлаждающая жидкость подается из магистрали по трубке. Благодаря тому, что отверстие наконечника меньше внутреннего отверстия трубки, происходит резкое увеличение скорости движения охлаж- Б дающей жидкости на выходе из наконечника(направление циркуляции охлаждающей жидкости показано на чертеже стрелками). Увеличению скорости циркуляции охлаждающей жидкости способствует также наличие кольце вого...
