Кирдеев

Номер патента: 1791745

Опубликовано: 30.01.1993

Авторы: Жарков, Кирдеев

МПК: G01M 7/08, G01N 3/30

Метки: импульса, испытательного, стенда, ударного, формирователь

...выше выполнении упругого элемента формирователя и приспособлениями для регулировки его жесткости "короткий" импульс, аналогичный удару по жесткой наковальне, может быть получен при расположенииъаступов диска в месте соединения рабочих участков, Замыкание рабочих участков в круговой контур позволяет получать импульсы сравнительно большой длительности с помощью компактной конструкции формирователя,На фиг.1 изображен ударный испытательный стенд с описываемым формирователем ударного импульса; на фиг.2 - формирователь ударного импульса.Стенд содержит станину 1 с установленным на ней вращающимся диском 2, оснащенным кулачками 3, контактирующими с поперечной 4, закрепленной на стержне 5, установленном в вертйкальных направляющих 6 и 7. На...

Номер патента: 1766568

Опубликовано: 07.10.1992

Авторы: Кирдеев, Новиков, Сосенко, Товпыга

МПК: B21J 13/06

Метки: молота, подвижные, части, штамповочного

...части подвергаются динамическому нагружению, При штамповке в окончательном ручье, а также при соприкосновении штампов, величина времени удара ту соизмерима с полупериодом пробега продольной волны напряжений в подвижных частях 0,5 Т п,ч например, для штамповочных молотов с м.п,ч. 5-25 т; туа 1 п,001 с; 0,5 Тп.ч, = 0,001 - 0,002 с. В этом случае изменение действующих напряжений в подвижных частях имеет волновой характер. Кроме того, соотношение продольных и поперечных размеров, геометрическая форма подвижных частей предопределяет наличие не только продольных, но поперечных и отраженных волн, а также зон концентрации напряжений,Волновое возмущение, вызванное ударом подвижных частей по заготовке, распространяется по бабе 1, штоку 2...

Номер патента: 1696952

Опубликовано: 07.12.1991

Авторы: Кирдеев, Ромаданов, Строева

МПК: G01N 3/32

Метки: выносливости, детали, предела

...точности и производи 1 Р ьнасти эа счет автоматизации всех ОпергциЙ, игна; ы с датчика, эакоепленнага на испь.туемай детали, усиливают уайли-елем, выделяют огибающую ега затухающих колебаний в детекторе, преобразованные в а алого-цифровом преобразователе сигналы амлитуд напряжений через регистр ампл- туд поступают в микраЭВМ, куда поступаю. ., алы ксллчества циклса измерений чаа. ТОДЯЩИЕ ЧЕОЕЭ РЕГС;О ЦИК В ИЭ:ЛЕОЕН:. Микро= ВМ абраба.ывае. массивы дзнньг; амплитуд напряжений и висел:.;Ихлов изме рений и опреде.яют предел вьнасливагти1 ил,Выход регистра 6 цикл соединен с микрОЭВМ 8, а циклов измерений - с вторь лого-циФровога преабраэавУстройство работает сл зом,1696952 Остави дабл, Щ ВинограРедактор Л,Гратилло Гехрер ММоргентал...

Номер патента: 1639867

Опубликовано: 07.04.1991

Авторы: Веденеев, Кирдеев, Нечаева, Рей, Серебряков, Фурсов

МПК: B21J 13/06

Метки: бабы, молота, направляющей, соединения, станины, стойкой, узел

...соединениянаправляющей бабы со стойкой станины 10молота,Узел содержит амортизатор 1, выполненный в виде пакета металлических листов, установленный между опорнойповерхностью стойки 2 и направляющей 3 15бабы, скрепленной со стойкой стяжнымиболтами 4. Количество листов и в пакетеопределяется зависимостьюСк Ск20где Ск- контактная жесткость двух смежныхлистов;Сз д - максимальная жесткость амортизатора из условия циклической прочностистойкиСа - минимальная жесткость амортиУзатора из условия циклической прочностиштока обусловленной его прогибом в момент удара бабы. 30 где Се 1 - максимально допустимая жесткость системы стойка - амортизатор;Ссг- иэгибная жесткость стойки в точке приложения сильг Ру,Ср ХС,гС,-Сгде С р- минимальная жесткость...

Номер патента: 1607993

Опубликовано: 23.11.1990

Авторы: Белов, Виноградова, Иванов, Кирдеев, Шванев

МПК: B21D 22/16

Метки: выдавливания, заготовок, конических, плоских, ротационного

...между рабочей и штоковой полостьюгидроцилиндра 17. 5 100,/06:22 40,008 0,003или в других единицах пр --- -2100 об/мин.30 оз 30 470Г зяПри сравнении расчетной скорости л,с реальной скоростью л пр=2100 об/мин; п=1050 об/мин, п.,п - работа стана устойчива. Качество поверхности изделия со ответствует техническим требованиям.При раскатке медной заготовки при ско.рости вращения оправки и= 650 об/мин и подаче 270 мм/с критическая скорость, полученная из соотношения (1), равна л 1600 об/мин, т. е. имеет место условие и =1600 об/мин(п= 1650 об/мин.На поверхности заготовок, полученных вданном случае, появилась волнистость.Осуществленив предлагаемого спо.соба ротационного выдавливания конических изделий с угловой скоростью враще- ния заготовки...

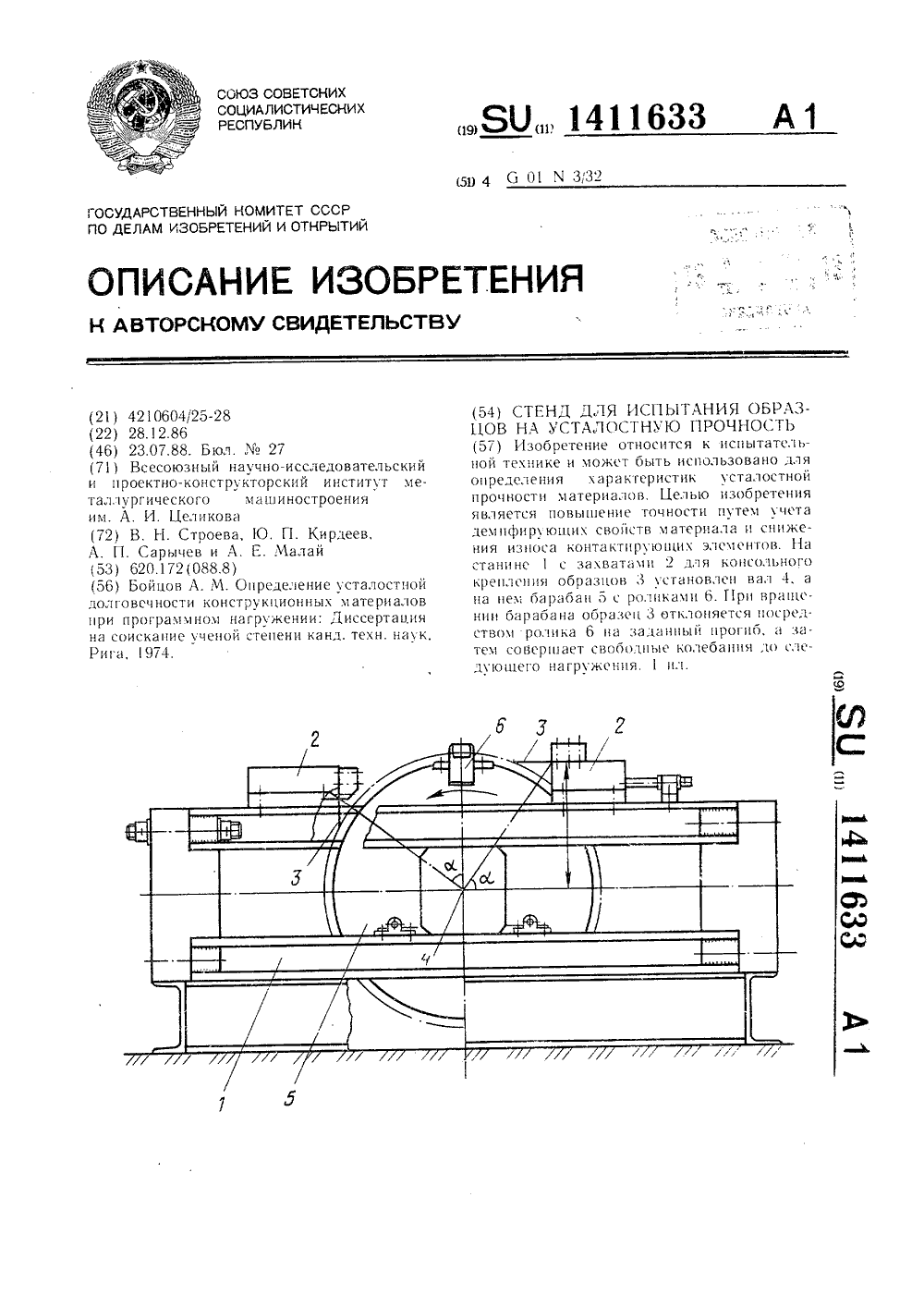

Номер патента: 1411633

Опубликовано: 23.07.1988

Авторы: Кирдеев, Малай, Сарычев, Строева

МПК: G01N 3/32

Метки: испытания, образцов, прочность, стенд, усталостную

...изобретений и открытий 113035, Москва, Ж 35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 41Изобретение относится к испытательнойтехнике и может быть использовано для испытания образцов материалов на усталостную прочность.Целью изобретения является повышениеточности путем учета демпфирующихсвойств материала и снижения износа контактирующих элементов.На чертеже изображен стенд для испытания образцов на усталостную прочность,Стенд содержит станину 1 с захватами2 для консольного крепления образцов 3,установленный на станине 1 вал 4 и нагрузочное устройство в виде закрепленного навалу 4 барабана 5, на котором установленыпосредством подшипниковых опор ролики 6,причем захваты 2 установлены под...

Номер патента: 1398966

Опубликовано: 30.05.1988

Авторы: Веденеев, Зимин, Карев, Кирдеев, Кирилов, Рей, Яшин

МПК: B21J 7/24

Метки: бесшаботный, вертикальный, молот, паровоздушный

...одновременно неремещаО ются вниз, сжимая жидкость в корпусе 7 и повышая ее давление. Зятем плунжеры 9 перемещаются вверх и давление в корпусе 7 уменьшается, Указанное изменение давления происходит за очень малые промежутки времени, т,е, динамически, и вызывает механические колебания в узле гидросвязи, Но теперь уже механйческие колебания не распространяются на весь корпус узла гидро- связи, а только на шток 12, размещен ный в донной его части, Это объясйяется тем, что на боковые и центральный ппунжеры, создающие давление в корпусе узла гидросвязи, цейстнуют реактивные силы сжатой жидкости стремящиеся вытолкнуть их из корпуса вверх, А так как площадь поперечного сечения штока 12 ранна сумме площадей двух боковых и центральногб...

Номер патента: 561399

Опубликовано: 15.05.1988

Авторы: Адимов, Кирдеев, Токарев

МПК: C12N 1/06, C12N 7/00

Метки: 1617-пр, бактериофаг, возбудителей, индентификации, мелиоидоза, мелиоидозный, сапа

...к микробиологии.Известен мелиоидозный бактериофагВ 61, используемый для типированияштаммов бактерий сапа,Недостатком такого бактериофагаявляется ограниченная литическая активность по отношению к штаммам бакттерий сапа и мелиоидоза. ОПредлагаемый мелиоидозный бактериофаг 1617-пр обладает высокой специфичностью и отличается от бактериофага Оф 61 широким диапазоном литической активности по отношению к 5штаммам возбудителей мелиоидоза исапа,Штамм Фага 1617-пр отобран из коллекции фагов, полученных в виде"чистых линий" иэ музейных штаммоввозбудителей мелиоидоэов с помощьюклоновой культуры микробов сапа штамма 1754,Бактериофаг 1617-пр хранится вколлекции Ростовского-на-Дону государственного противочумного института под номером...

Номер патента: 561400

Опубликовано: 23.04.1988

Авторы: Адимов, Кирдеев, Токарев

МПК: C12N 1/06, C12N 7/00

Метки: бактериофаг, возбудителей, идентификации, мелиоидоза, мелиоидозный, сапа

...ап 431 18 2 1633 2/ 7 1 актор Н.Сильнягина Техред А. Кравчук Корректор И,Эрдейи аказ 337 20 Подписноеенного комитета СССР Тираж НИИПИ Государст ,па делам изобр 35, Москва, Жтений и открытий Раушская наб д. 4/5 13 нно-полиграфическое предп ятие, г, Ужгород, ул. Проектна роизводст Изобретение относится к микробиологии.Известен мелиоидоэный бактериофагВ 61, используемый для типирования5штаммов бактерий сапа,Недостатком этого бактериофаэа является ограниченная литическая активность по отношению к штаммам бактерий сапа и мелиоидоза. 10Предлагаемый мелиоидозный бактериофаг 1633 обладает высокой специфичностью и отличается от бактериофага В 61 широким диапазоном литической активности по отношению к штаммам возбудителей мелиоидоэа и сапа,а также...

Номер патента: 561398

Опубликовано: 23.04.1988

Авторы: Адимов, Кирдеев, Токарев

МПК: C12N 1/06, C12N 7/00

Метки: 1623-пр, бактериофаг, возбудителей, идентификации, мелиоидоза, мелиоидозный, сапа

...колоний может наблюдатьсязона неполного просветления культуры,умеренно или слабо выраженная. Количество штаммов, лизировавшихся бактериофагами(числитель) из числа изученных (знаменатель) фаг возбудительмелиоидоза возбудитель сапа9/9 О/154 7/14 О/412 Составитель Е.КолмаковаРедактор Н, Силь нягина Техред А. Кравчук Корректор О.Кравцова Подписное Тираж 520 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Заказ 3375 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к микробиологии. Известен мелиоидозный бактериофаг В 61, используемый для типирования штаммов бактерий сапа.Недостатком такого бактериофага является ограниченная...

Номер патента: 1266636

Опубликовано: 30.10.1986

Авторы: Веденеев, Карев, Кирдеев, Рей, Сушкова, Юдин

МПК: B21J 13/06

Метки: вертикального, виброизолирующая, молота, подшаботная, прокладка

...0,5 Ь относительно первоначального положения средней линии 14. Виброизолирующая прокладка работает следующим образом.Шабот 9 в результате удара молота смещается вниз и динамические усилия, возникающие при этом, через ряд верхних опорных элементов 8 передаются плитовине 7, которая, упруго деАор мируясь, в свою очередь воздействует, на разделительные элементы б, установленные на плитовине 5 и т.д. Нижняя плитовина 3, воспринимая динамические усилия со стороны разделитель ных элементов 4, через нижние опорные элементы 2 воздействует на, фундамент 1 молота. Под действием внешних сил Р, приложенных к каждой вершине гофров, в плитовине 10 известной подшаботной прокладки (Фиг.2) происходит только амплитудная деформация гофров, средняя...

Номер патента: 1228956

Опубликовано: 07.05.1986

Авторы: Белянинов, Власов, Зимин, Кирдеев, Кривонос, Наговицин, Попов

МПК: B21J 11/00

Метки: гидровинтовой, обкатыванием, пресс, штамповки

...вала 20, установленного с возможностью вращения в подшипниках 21 и 22. Для поворота рамы 1 на требуемый угол у служат гид 9 оцилиндры 23. Крепление рамы 1 в наклонном положении осуществляется винтами 24. Упорный подшипник 25 расположен между поршнем 11 включения и маховиком 14, образуя полость 26.Гидровинтовой пресс для штамповки обкатыванием работает следующим образом.При помощи гидроцилиндров 23 и винтов 24 раму 1 устанавливают в наклонном положении. Затем при подаче жидкости высокого давления в рабо 5 10 15 2 О 25 ЗО 35 40 45 чую полость гидроцилиндра 6 вал 12перемещается вниз. Одновременно врабочую полость 26 фрикционной муфты 13 подается сжатый воздух.и поршень 11 с Фрикционными накладкамиприжимается к фрикционным накладкаммуфты...

Номер патента: 1212680

Опубликовано: 23.02.1986

Авторы: Карасев, Карпенко, Кирдеев, Рей, Товпыга, Шевердяков

МПК: B21J 13/06

Метки: крепления, кузнечном, молоте, узел, штамподержателя

..., у другого - Ь . Для предупреждения смещения одного относительно другого элементы штамподержателя снабжены замками .г.которые могут быть выполнены, например, в виде выступов на одном из элементов, которые входят в пазы, выполненные на другом элементе штамподержателя. Замки располагаютсясимметрично поперечной оси,Контакт каждого элемента штамподержателя с элементами узла осущест 5 вляется посредством одной опоры,выполненной в виде выступа. На одном элементе это опора С , на другом-Э. По форме каждая из опор, соответствует форме сопрягаемого с нейэлемента узла. Ширина опор , неболее 1/2 длины штамподержателя 1При ширине опор больше, чем 1/2длины штамподержателя, уменьшаетсявеличина упругой деформации изгиба15 элемента и увеличивается...

Номер патента: 1210946

Опубликовано: 15.02.1986

Авторы: Зимин, Карасев, Кирдеев, Крокошенко, Лукьянов, Рей

МПК: B21J 7/24

Метки: бесшаботный, вертикальный, молот, паровоздушный

...и может быть использовано в конструкции кузнечно-штамповочного оборудования,Цель изобретения - повышение надежности молота за счет снятия вибрационных нагрузок с элементов крепления узла гидросвязи баб.На чертеже показана конструкция молота,Бесшаботный вертикальный паровоздушный молот содержит станину 1,рабочий цилиндр 2, верхнюю бабу 3,нижнюю бабу 4, которые связаны междусобой гидравлической системой, состоящей иэ среднего цилиндра 5, боковых цилиндров 6, которые расположены в корпусе узла гидросвяэи 7 исоединены каналами 8, боковых плунжеров 9, которые смонтированы в верхней бабе на амортизаторах 10, Станина молота и корпус узла гидросвязиопираются на фундамент 11. Междуопорными поверхностями корпуса 7 и1 фундамента 11 установлен...

Номер патента: 1124031

Опубликовано: 15.11.1984

Авторы: Голковский, Кирдеев, Либинзон

МПК: C12N 7/00

Метки: вибрионов, галофильных, идентификации

...63576+ 53 1,длина отростка 126 +24 А. Доверительные интервалы средних величинопределены для уровня достоверности, равного 997 (р =" О, 01). Фаг с 1 Окоротким отростком и относится к3 морфологической группе по класси. Фикации А.С. Тихоненко,, фаг ЧхЬго рагаЬаешоХуйхсы 333активно репродуцируется в щелочном. бульоне Мартена с 2-37 ИаС 1 (рН 7,77,8), при посевной дозе Фага5 10 в мл среды н множественностиинфекции - 1,4, через 3,5 ч при 3537 С в 1 мл среды накапливается7 10 вибрионов,Негативные колонии Фага 333 воспроизводятся с помощью двуслойногометода Грациа. В качестве нижнегоплотного слоя используют щелочной 552 Е агар Мартена с ЗХ НаС 1 или дру.гие плотные щелочные среды для выделения вибрионов (изготовленные50 ВНИИБИ Заказ 8208/24...

Номер патента: 1124030

Опубликовано: 15.11.1984

Авторы: Голковский, Кирдеев, Либинзон

МПК: C12N 7/00

Метки: вибрионов, галофильных, идентификации

...культурой ИЬго а 181 по 1 уйдсиз 262 негативные колонии округлой формы с прозрачным центром и узким мутным ободком по периферии.При нанесении капли фага 337 на газониндикаторного штамма непосредственно на плотном агаре или в слое мягкого агара происходит полный лизис культуры.Фаг Ч 1 Ьгю а 18 дпо 1 уС 1 сиз 337 полностью нейтрализуется гомологичной сывороткой и не нейтрализуется сыворотками к гетерологичным фагам галофильных и других вибрионов, обладает узким диапазоном и лизйрует ЗЖ культур галофильных . вибрионов, не лизирующихся другими фагами. Фаг специфичен и не лизирует представителей вида ЧдЬго сЬо 1 егае 0,1 ине 01 группы, а также микроорганизмы других родов и семейств: Аегопюпаз апаегояепез, ЕзсЪег 1 сЫа соТ 1, Рзеш 1...

Номер патента: 1076173

Опубликовано: 28.02.1984

Авторы: Зимин, Карасев, Кирдеев, Козлов, Кривонос, Лукьянов, Лымарь, Молостовский, Попов, Товпыга

МПК: B21J 7/24

Метки: бесшаботный, молот, пневматический

...предлагаемого молота.Молот включает рабочий цилиндр1, расположенный в станине 2, вкотором помещен.с воэможностью перемещения поршень 3 с штоком 4,верхнюю 5 и нижнюю б бабы и возвратные цилиндры 7.Верхняя баба 5 через амортизаторы8 опирается на боковые штоки 9 цилиндров устройства гидравлическойсвязи 10. Цилиндры устройствагидравлической связи сообщены каналом 11Нижняя баба б через амортизатор12 связана с центральным плунжером13 устройства гидравлической связи,помещенном в цилиндре 14,Возвратные цилиндры 7 установлены в нижнем основании станины,икрепятся штоками 15 к тРаверсе 16,5 10 15 20 25 30 35 40 45 50 55 60 65 связанной с плунжером 13 устройства гидравлической связи.Штоковая полость рабочего цилиндра и поршневые полости...

Номер патента: 1060266

Опубликовано: 15.12.1983

Авторы: Болдов, Вийк, Кирдеев, Кирпичников, Панфилов, Салев, Стародубов, Туппитс, Ухов

МПК: B21B 39/16

Метки: вводная, проводка

...пропусков относительно ручья валков 1, 10Известная конструкция проводки не предназначена для защиты оборудования от вибраций, перегрузок.Наиболее близкой к предлагаемой по технической сущности является вводная проводка, содержащая корпус и размещенные внутри него направляюшие пропуски замкнутого сечения 2,Однако проблема защиты оборудования от вибраций в данной конструкции решена частично, за счет смазки прокатываемых профилей. Кроме того, известная конструкция характеризуется невозможностью демпфирования прокатываемой заготовки в корпусе проводки.Цель изобретения - увеличение срока службы оборудования за счет демпфирова ния переменных нагрузок, возникающих при направлении проката. Указанная цель достигается тем, что в водной проводке,...

Номер патента: 1031619

Опубликовано: 30.07.1983

Авторы: Зимин, Карасев, Кирдеев, Кирилов, Козлов, Май, Попов, Северин, Сурков, Хорычев

МПК: B21J 7/28

Метки: бесшаботный, вертикальный, молот

...молоте,содержащем станину, верхнюю и нижнюю бабы, соединенные штоками с соответствующими гидроцилиндрами привода их перемещения, гидравлически связанными между собой с источником давления и со сливом, соответствующиегидроцилиндры привода перемещения верхней и нижней бабы симметрично смещены относительно вертикальной оси молота, их корпуса размещены на средней части станины на одинаковой высоте относительно ее подошвы, при этом поршневая полостьгидроцилиндра привода перемещенияверхней бабы соединена со штоковойполостью гидроцилиндра привода перемещения нижней бабы.На чертеже показан молот, общийвид,Молот содержит станину 1, верх 40нюю 2 и нижнюю 3 бабы, гидроцилиндры 1 и 5 привода их перемещения,штоки 6 и 7, соединяющие посред 19 ....

Номер патента: 1031617

Опубликовано: 30.07.1983

Авторы: Зимин, Карев, Карпенко, Кирдеев, Рей

МПК: B21J 7/24

Метки: бесшаботный, молот, паровоздушный

...верхнюю 2,и ниж 40нюю 3 бабы с гидросвязью между нимив виде расположенных в основаниистанины и соединенных между собойканалами 5 цилиндров плунжерного типа. Плунжер 6 среднего цилиндра 7 45сочленен с нижней бабой 3, а плунжеры 8 боковых цилиндров 9 смонтированы в верхней бабе 2 на амортизаторах10.В канале 5, соединяющим цилиндры 7и 9, смонтирован дроссель 11 с обратным клепаном 12,Иолот работает следующим образом, При впуске свежего пара или воздуха в верхнее пространство цилинд ра 1 верхняя баба 2 и подвижно связанные с ней боковые плунжеры 8 с ускорением перемещаются вниз. В резуль 2тате давления, создаваемого боковыми плунжерами 8, жидкость из боковых цилиндров 9 через обратные клапаны 12 свободно вытесняется в средний цилиндр 7 и...

Номер патента: 984606

Опубликовано: 30.12.1982

Авторы: Зимин, Кирдеев, Молостовский

МПК: B21J 7/24

Метки: бесшаботный, вертикальный, молот

...блока 9 гидросвязи имеют каналы для подпитки, к которым подходят трубопроводы 21 и 22 отпривода подпитки (не показан).Бабы 5 и 6 несут штампы 23 и 24. В 20нижний штамп 24 помещается заготовка 25.Молот снабжен клапаном 26 с путевымпереключателем 27, который в определенный момент контактирует с бабой 5, а также приводом подпитки полостей блока гидросвязи с датчиком, контактирующим с бабой (не показан),Бесшаботный молот работает следующим образом.В исходном положении бабы 5 и 6 находятся соответственно в крайнем верхнеми нижнем положениях. После загрузки вштамп 24 заготовки 25 молот готов к удару. При открытии напорного клапана в распределителе 18 жидкость высокого давления из аккумулятора поступает в рабочийцилиндр 1, в результате чего...

Номер патента: 773687

Опубликовано: 23.10.1980

Авторы: Волков, Ворожко, Завадовская, Кирдеев, Конах, Шикирявый

МПК: G09F 13/00

Метки: индикатор

...света). На задней стенке 8 корпуса установлены источники света 9, расположенные против зазора между осями 10, на которых имеются шестерни 11, через шестерни 12 кинематически связанные между собой и с приводной шестерней 13, которая вращается электродвигателем 14.Призмы 15, 16 установлены с одинаково смещенными светоотражаюшими гранями каждой стойки, образуют вертикальные группы стойки, жестко соединены с вращающейся осью. Призмы 17 смежных групп имеют шестерни 18, которые через шестерни 19 связаны между собой, а через шестерни 20 и 21 с шестерней 22, которая связана с общим приводом.Устройство работает следуюшим образом.Электродвигатель 14 приводит во вращение стойки 6, при этом призмы 15 и 16 вращаются в одну сторону, а промежуточные...
