Авдеев

Номер патента: 1005535

Опубликовано: 23.01.1987

Авторы: Авдеев, Дятчин, Кравченко, Кучер, Лебедев, Михайличенко, Морев, Платонов, Поддубный, Резников

МПК: E21F 13/00

Метки: перегружатель

...привод их поворота, дополнительным вибровозбудителем, установленным на грузонесущем органе, и механизмом наклона днища груэонесущего органа, связанным с последним и рамой, причем шиберы расположены с боковых сторон грузонесущего органа.Стойки выполнены телескопическими и в них и в шиберах выполнены отверстия для взаимного стопорения.На фиг. 1 изображен общий вид перегружателя при погрузке горной массы в состав вагонеток; на фиг. 2 - то же, вид сбоку.Вибрационный перегружатель состоит из грузонесущего органа 1, связанного с механизмом его наклона, включающим тяги 2, упругие элементы 3, установленные на опорные площадки 4, снизу поддерживаемые гайками 5, навинченными на резьбовую часть 6 тяг 2 этого механизма, Тяги 2 укреплены на...

Номер патента: 1283919

Опубликовано: 15.01.1987

Авторы: Авдеев, Любимов, Тихонов

МПК: H02M 7/53

Метки: двухтактного, инвертора, силовыми, транзисторами

...7 и 8, обеспечивают поочередное включение и насьпцение силовых транзисторов 1 и 2 соответвенно на интервале О-Т/2 и Т/2-Т (фиг, 2 а,б). Величина токаи д задается.базовыми резисторами 10, 11 и регулируемым резистором 6. Импульсы, снимаемые со вторичных обмоток 14 и55 фиг. 2 о ), При большом значении коэффициента заполнения амплитудное и действующее значение коллекторного тока мало (временная диаграммана фиг. 2 о ).Благодаря тому, что наряду с регулированием скважности осуществляется пропорциональное изменение ба 39 1 9 215 регулируемого трансформатора 13,поступают на база-эмиттерные переходы во вторую часть периода; на интервале Т/2-Т и О-Т/2 соответственно 5 для силовых транзисторов 1 и 2, Длительность этого интервала и величинабазового...

Номер патента: 1283762

Опубликовано: 15.01.1987

Автор: Авдеев

МПК: G06F 9/22

...с выходными сигналами распределителя сигналов 1 формируются управляющие сигналы на входах устройства управления,Работа устройства управления продолжается до тех пор, пока все триггеры 25 не окажутся в нулевом состоянии, которое фиксируется элементом И 28, Единичный уровень сигнала с выхода элемента И 28 свидетельствует об окончании цикла работы устройства управления.При применении предлагаемого устройства управления исключается холостой такт, т,е, повышается быстродействие, поскольку микропрограмма выполняется за 3 такта,Формула изобретенияУстройство управления, содержащее распределитель сигналов, три элемента ИЛИ, четыре элемента И, 1281 т 6:тт 1 ттт 1 ст 1 тетттнтт тактоезьттт ттход рстсттре - делителя сш тталов являетс я...

Номер патента: 1283505

Опубликовано: 15.01.1987

Авторы: Авдеев, Алехин, Алимов, Наймушин, Полуэктов, Федин

МПК: A01F 25/08, F26B 17/12

Метки: вентилируемый, закром, сыпучих

...8, состоящий из боковых решет 11 и 12, имеющих наклон к выгруэному желобу 13. На боковых решетках1 и 12 установлены вертикальные перегородки 16. Выгрузной желоб 13имеет уклон к затвору 7, который относительно выпускного отверстия 9воздушного коллектора 10 размещенпротивоположно. По длине выгрузногожелоба 13 с зазором между боковыми 45 Ф о р м у л а и з о б р е т е н и ястенками 17 и днищем 18 установленколлектор 19 переменного сечения,расширяющийся к затвору 7, снабженный доэатором 20 скорости истечениямате нала. Вентилируемый закром для сыпучих материалов, состоящий из вертикальной кольцевой камеры, образованной соосно установленными наружным и внутренним перфорированными цилиндрами, разгрузочной камеры с дроссельным...

Номер патента: 1282158

Опубликовано: 07.01.1987

Авторы: Авдеев, Брусаков, Комаров, Мадыев, Ященко

МПК: G06F 17/15

Метки: коррелятор, цифровой

...2 и элемент И 16, проходит на счетный вход 1-го счетчика 10 и увеличивает его содержимое на "1", Этот же строб-импульс проходит на 10 управляющий вход 3-го сумматора и суммирует его содержимое с частичным произведением х, х , сформированным 1-м блоком 7 умножения. Кроме того, прошедший через 3-й фиксатор 2 15 строб-импульс проходит через замкнутый переключатель 17 на Б-вход КЯ- триггера 15 и перебрасывает его в "1", Появившийся "0" на его инверсном выходе запирает элемент И 16 до 20 истечения интервала корреляции О При появлении в течение того же интервала корреляции еще одной пары отсчетов со сдвигом (3-1) 6, сформированной 1-м блоком 7 умножения,час тичное,произведение хх не прибавится к содержимому 1-го сумматора 8, так как...

Номер патента: 1281642

Опубликовано: 07.01.1987

Авторы: Авдеев, Змеев, Котуков, Фролов, Чукалина

МПК: E02F 3/64

Метки: скрепер

...направлении. При этом ковш2 заглубляется на исходнуювеличину.5 ил,2Во время наполнения ковша 2 илипреодоления тяжелых дорожных усло-,вий, когда тягового усилия, развиваемого передними колесами 3, недоста точно для преодоления возникающихсопротивлений, в работу включаетсяпривод задних колес 4. При этом спомощью механизмов 14 включения муфты 13 включения жестко связывают ры- О чаги 12 с полувалами 9, а система 16автоматического управления поочередно подает жидкость в верхнюю и нижнюю полость гидроцилиндров 15. Придвижении штока вниз полувал 9 повора чивается на некоторый угол, г клинящие ролики 11 заклинивают ступицуО на полувалу 9, которая поворачивается совместно с ним на тот жеугол. Таким образом, осуществляется 20 рабочий ход...

Номер патента: 1029551

Опубликовано: 30.12.1986

Авторы: Авдеев, Дятчин, Михайличенко, Платонов, Поддубный

МПК: B65G 27/08

Метки: вибрационный, питатель

...секция снабжена щитами,установленными напротив каждой изприводных и натяжных звездочек.Приводная секция снабжена футерованными роликами, размещенными наобщем валу приводных звездочек.На фиг. 1 изображена заключительная стадия загрузки вибрационногопитателя сыпучим материалом под блоком; на фиг. 2 - выгрузка горной массы в рудоспуск; на фиг. 3 - элементызагрузочной части вибрационного питателя; на фиг. 4 - вид на металлическую ленту, соединенную с тяговойперфорированной дорожкой,Вибрационный питатель состоит изприводной секции 1, боковин 2 с подшипниковыми узлами 3, в которых установлены приводные звездочки 4, приэтом приводные звездочки 4 установлены в загрузочной части 5 вибромашины, соединены общим валом 6 и имеютпривод 7.Днище...

Номер патента: 1278812

Опубликовано: 23.12.1986

Авторы: Авдеев, Зимин, Кустов, Мышляев, Соловьев

МПК: G05B 13/02

Метки: объекта, параметров

...регулирующее воздействие,ц(С) - приведенное параметрическое возмущение с нестационарными свойствами ,а . - постоянный коэффициент,Регулирование осуществляют с целью обеспечения инвариантности коэффициента передачи, от параметрическихвозмущений для обеспечения отслеживания выходной переменной динамикивнешнего координатного воздействия.Примером описанного класса объектов служат информационно-измерительные системы, внутренние параметрыкоторых изменяются под влиянием неконтролируемых факторов и могут оперативно и целенаправленно корректироваться, т,е. быть регулируемыми,Целью изобретения является повышение точности регулирования за счетподавления параметрических возмущений.На чертеже приведена блок-схемасистемы р егулир о в ания...

Номер патента: 1278808

Опубликовано: 23.12.1986

Авторы: Авдеев, Зимин, Кустов, Мышляев, Соловьев

МПК: G05B 13/02

Метки: адаптивная, процесса

...соответствующее времени переходного процесса третьего измерителя 21; Сигнал с выхода Фильтра 7 низкой частоты поступает через дифференциатор 12 и второй блок 13 определения модуля где определяется скорость его изменения и берется модуль полученной скорости, из которогово втором блоке 16 сравнения вычитается поступающее с второго задатчика 15 базовое, в частности среднеезначение скорости изменения разности сигналов измерителей. Сигнал о полученном приращении пересчитывается в первом масштабирующем блоке 18 в приращении времени включения третьего измерителя 21 и подается на второй блок 23 памяти и первый сумматор 28.Запомненное в третьем блоке 19 памяти значение времени включения 10 третьего измерителя 21, под которым понимается время...

Номер патента: 1277930

Опубликовано: 23.12.1986

Автор: Авдеев

МПК: A01H 1/02, A01H 1/04

Метки: гетерозисных, гибридов, селекции, томатов

...семян имеетхорошо выраженное антоциановое прокрашивание.Линия БП-82 отличается от применяемых в селекции линий тем, что она несетв себе признак длинностолбчатости, проявляющийся в обычных тепличных условияхи полевых, столбик выступает над колонкойтычинок на 2- - 5 мм еще с фазы зеленногобутона, а также признак безантоцианового(зеленого) гипокотиля. Рано выступающийстолбик цветка позволяет получать 100%гибридных семян от искусственного опыления без применения кастрации. Гроведение опыления зрелых цветков данной формы обеспечивает 88 - 95 о/о-ную гибридность,так как примененная длинностолбчатостьвызывает почти полную самобесплодность.Для получения гибридных семян наизолированных участках высаживант материнскую и отдельно отцовскую...

Номер патента: 1277090

Опубликовано: 15.12.1986

Авторы: Авдеев, Гондарев, Мирвода, Федоренко

МПК: G06F 7/04

Метки: чисел, экстремальных

...следующим образом.Сортируемые числа поступают пог 5входам 4- 4 и попарно сравниваются,каждое с каждым, элементами 1 сравнения, На входы о-го счетчика-дешифратора 2 где и = 1,2п, поступают сигналы от тех элементов 122 2, сравнения, на другой вход которых поступают числа, меньшие, чем п-е, В счетчике-дешифраторе происходит подсчетпоступивших по его входам сигналов,и формирование сигнала на его 1 З 5выходе (1 = 1,2п), причем(1, -1) - количество чисел меньших,чем и-е число.Сигнал с 1 -го выхода и-го счетчи 9ка-дешифратора открывает группу элементов И 3, и и-е число поступает на1 -й выход 5 1 , Таким образом, всечйсла поступают на выходы 5, - 5 впорядке возрастания: на выход 5,число, меньше которого 1 -1 = 1-1 = 0 (т.е. наименьшие),...

Номер патента: 1276407

Опубликовано: 15.12.1986

Авторы: Авдеев, Блик, Богачев, Васильковский, Виноградов, Губерт, Дьяков, Каневский, Кержковский, Локшин, Синицкий, Черданцев

МПК: B21H 1/06, B23Q 41/00

Метки: автоматическая, колец, линия, поточная

...струй жидкости высокого давления производится удаление окалины с верхнего и нижнего торцов заготовок. Осадочная секция 10 осуществляет предварительную осадку заготовок приблизительно на 1/3 их первоначальной высоты для того, чтобы отделить окалину с боковых поверхностей. Полностью очищенная от окалины заготовка 30 транспортером 11 передается на нижний инструмент 26 за 1 отовочной секции 12, который производит сначапа опускайие подвижной траверсы 17 до касания заготовки 30 верхним инструментом 28, затем окончательную осадку до смыкания калибровочного кольца 29 с нижним инструментом 26, далее совершается рабочий ход раэгоночного устройства 18, при этом пуансон 19 внедряется в тело заготовки 30 до полного заполнения объема,...

Номер патента: 1275197

Опубликовано: 07.12.1986

Авторы: Авдеев, Алимов, Круглов, Ровный, Чижиков

МПК: F26B 17/12

Метки: газораспределительный, зерносушилки, короб, шахтной

...короб шахтной зерносушилки работает следующим образом,Зерно под собственным весом перемещается сверху вниз по шахте, огибая подводящие и отводящие короба 1. При этом под коробами зерно располагается практически под углом естественного откоса. Газ 25 поступает в подводящие короба, происходит через слой зерна и выходит через отводящие короба, Перегородки 5 формируют газовые потоки и направляют их в верхнюю часть коробов, не позволяя газовым потокам перемещаться по их длине в непо- ЗО средственной близости от открытой поверхности зерна. Верхняя часть перегорсдок 5 образует с периметром коробов проходные отверстия переменного сечения, обеспечивающие прохождение газов по длине коробов с постоянной скоростью. Перегородки...

Номер патента: 1274068

Опубликовано: 30.11.1986

Авторы: Авдеев, Бендерина

МПК: H02H 9/00

Метки: ограничения, переходного, процесса

...резисторы 10-12, а выходная цепь включена последовательно с выходными зажимами 13 и 14 устройства. Конденсатор 15 шунтирует входные цепи ключа 1, 2. Тбкозадающий элемент выполнен по схеме стабилизатора тока на резисторе 16, транзисторе 17, резисторах 18 и 19, стабилитроне 20, резисторе 21, конденсаторе 22 и резисторе 23. Замыкающие контакты реле 24 включены последовательно с цепочкой иэ дросселя 25 и диода 26 и шунтируют транзисторный ключ 1,- 2.,Устройство работает следующим образом. При подаче питания на входные выводы 8 и 9 начинается процесс заряда конденсаторов 7, 15 и 22. Конден-. сатор 15 заряжается стабилизированным током от стабилизатора, выполненного на транзисторе 17, стабилитроне 20 и резисторах 16, 18, 19 и 21. Управляющий...

Номер патента: 1273195

Опубликовано: 30.11.1986

Авторы: Авдеев, Антюхин, Гехтман, Олейников, Резуев

МПК: B07B 13/07, B07B 13/11

Метки: сепаратор, центробежный

...смесь подается патрубком 4 в нижнюю часть вращающегося относительно вертикальной оси рабочегооргана 2. Под действием сил инерциичастицы ускоренно перемещаются погоризонтальному диску 8 и приобретают скорость в радиальном и трансверсальном направлениях,На разделяющую поверхность, образованную радиально установленнымина диске 8 направляющими ребрами 7,сыпучий материал поступает слоем,равномерно распределенным по всейплощади. Частицы зерновой смеси сразмерами, лежащими в пределах крупности основного продукта, теряюттрансверсальную составляющую скорости и продолжают движение вдолькалибрующих щелей строго в меридио-.нальном направлении, так как перемещение по трансверсали ограниченовыступающей частью каждого второгоребра , Кориолисовы...

Номер патента: 1272336

Опубликовано: 23.11.1986

Авторы: Авдеев, Адамова, Евсеенко, Киселева, Клочков, Палей, Полещук, Ростовцева, Юрасов

МПК: G06F 13/10

Метки: ввода-вывода, магистрали, многосегментной, подключения, устройств

...регистров 53 и 55 через выход 64 поступает в ЭВМ.С помощью диагностических команд ввода и вывода от БЦУ через элемент И 56 и узел 60 возможна проверка вза имодействия с каналом ввода-вывода ,блока сопряжения без подключения к Ьвм. Данные записи и управления накопи.телем поступают из блока 1 на вход48 блока 15 и с помощью команд вывода, распознаваемых дешифратором 42,5записываются в регистр 4 1 и в регистр46. С выхода регистра 46 сигналы, управляющие памятью 16, поступают навыход 51 блока 15. С выхода регистра 41 данные записи в последовательном 50 коде поступают также на выход 5 1 блока для записи на носитель информа. ции и записываются в буферную память 43 Данные, считанные в последовательном коде с носителя информации,...

Номер патента: 1270577

Опубликовано: 15.11.1986

Авторы: Авдеев, Дашевский, Киселев, Мышляев, Сопов, Сульман

МПК: G01G 11/16

Метки: весовым, действия, дозатором, непрерывного

...11, блока 12 определения длительности отказа, первого элемента 13 сравнения и эадатчика 14 предельно допустимой длительности отказа, третий ключ 5, дополнительный вычитатель 16, второй усилитель 7 с насыщением, интегратор 18, второй элемент 19 сравнения, задатчик 20 производительности, пропорциональный регулятор 21 и привод 22 питателя 23.насыщений выбирается исходя из наибольшей величины сигнала с вычитателя 5 при нормапьном функционировании датчиков 1 и 2 и блока 3. Если абсолютная величина этого сигнала превышает заданные ограничения, на выходеусилителя 7 формируется сигнал, равный по величине ограничению, а познаку совпадающий со знаком раэностного сигнала с выхода вычитателя 5. ООдновременно включается реле 11 ив блоке 12...

Номер патента: 1269762

Опубликовано: 15.11.1986

Авторы: Авдеев, Жалнин, Кондауров, Нахамкин, Русанов

МПК: A01D 34/02, A01D 57/18

Метки: валковая, жатка

...3 и выше днищ лотков,Привод задней стенки 8 снабжен датчиком 9 периодического включения, выполненным в виде щупа, установленным сбоку жатки.Привоц жатки осуществляется от ВОМ трактора 10 через карданную телескопическую передачу 11. Кривошип. но-шатунный механизм 2 режущего аппарата 1 приводится двухручьевой клиноременной передачей 12, выполняющей также роль предохранительной муфты. Параллелограммное мотовило 3 приводится во вращение через клиноременную передачу 13 с обводными роликами, контрпривод 14 и цепную передачу 15, ведомая звездочка которой сидит на валу левой крестовины4, Клиноременная 16 и цепная 17 передачи обеспечивают поворот стенки 8 вокруг горизонтальной оси 18, Ведущая звездочка цепной передачи 17 сидит на...

Номер патента: 1268916

Опубликовано: 07.11.1986

Авторы: Авдеев, Алимов, Колесникова, Полуэктов, Ровный, Фишман

МПК: F26B 11/04

Метки: продуктов, сельскохозяйственных, сушильная

...а сушильный барабан - перегрузочным устройством 6 с течкой 7. Охладитель 3 закреплен консольно на вертикальной оси 8, а вентилятор своим патрубком 9 соединен трубопроводом 10 с топкой 1.20Установка работает следуюгцим образом.Влажный продукт поступает во вращающийся барабан 2, где с помощью подогретого топкой 1 воздуха он подвергается сушке, Просушенный и нагретый материал перегрузочным устройством 6 барабана 2 из 25 течки 7 направляется через загрузку, загрузочное устройство 5 в охладитель 3 с перфорированной лентой транспортера. Вентилятор 4 охладителя 3 осуществляет охлаждение продукта атмосферным воздухом в плотном слое путем продувания. Так как перепады температур между нагретым продуктом и атмосферным воздухом небольшие (15 - 35...

Номер патента: 1268444

Опубликовано: 07.11.1986

Авторы: Авдеев, Горелова, Котуков, Сочнев, Фролов

МПК: B60K 7/00

Метки: агрегат, силовой

...в первых камерах происходит рабочий ход, затем процесс сжатия ит,д, Вторым отличием этих двух камерявляется то, что количество топлива, подаваемого на них, различно,В камеры, осуществляющие рабочийход, топливная смесь подается в большем количестве, а н камеры, осуществляющие холостой ход, - в меньшем,Нагнетательный маятниковый поршень 3, совершая колебательные вращения сонместно с маятниковым поршнем2, нагнетает воздух н рабочие камеры ДВС. Далее вращательные колебанияполуосей 4 и 5 с помощью специальнойшпонки 16 передаются на ведущие элементы 10 механизма свободного ходаимпульсного вариатора,Рабочий процесс в реверсивном вариаторе происходит н следующей последовательности.3 12 бЯВращательные колебания от едущего элемента 10 МОХ...

Номер патента: 1268214

Опубликовано: 07.11.1986

Авторы: Авдеев, Саликов

МПК: B07B 13/04

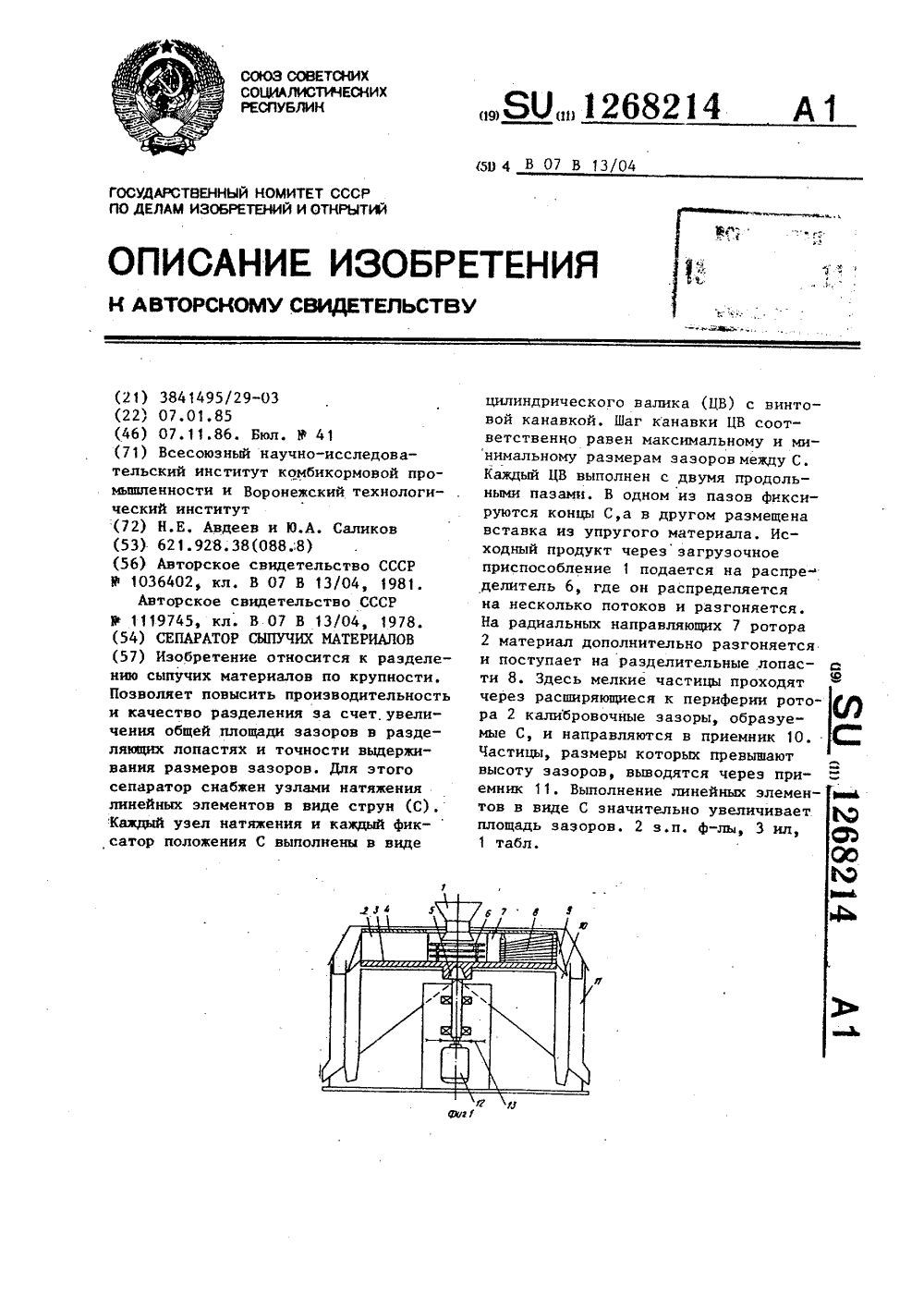

Метки: сепаратор, сыпучих

...к опорному диску 3. Крометого, в верхней части одного из валиков имеется сквозное поперечноеотверстие 24 для вставки вороткалибо в виде шлицов 25 под,ключ (на фиг,502 показаны оба варианта такого приспособления) для поворота валиков.Сепаратор работает следующим образом. колько потоков и разгоняется до скорости 1,5-20 м/с. С дисков распределительного устройства 6 продукт попадает на радиальные направляющие 7, двигаясь по которым, приобретает дополнительную скорость порядка 3-4 м/с и поступает на разделительные лопасти 8. Под действием кориолисовых и центробежных сил инерции мелкие частицы выделяются соответственно свое-. му размеру через калибровочные зазоры 15, образуемые струнами 14, натянутыми между передним 16 и задним 17...

Номер патента: 1266827

Опубликовано: 30.10.1986

Авторы: Авдеев, Смирнов

МПК: B66B 7/02

Метки: лифта, монтажа, направляющих

...15, прикрепленный к верхней опорной балке 3, при помощи крюка 16 крепят к скобе 17 верхней траверсы 18 грузонесущего органа 19, который устанавливают между зо двумя ветвями направляющего каната 7 так, чтобы каждая ветвь направляющего каната 7 проходила между верхним роликом 20 и нижним роликом 21 верхней траверсы 18 и нижней траверсы 22. Верхнюю траверсу 18 и нижнюю траверсу 22 соединя ют при помощи болтового соединения 23 с грузонесущим органом 19. К верхней траверсе 18 и нижней траверсе 22 при помощи пальца 24 навешивают стропы 25 с грузо- захватными приспособлениями 26.Монтаж лифтового оборудования в наклонной шахте 1 осуществляют следующим образом. Отрезок направляющей 27 досталяют в приямок шахты 1 и навешивают при помощи...

Номер патента: 1265004

Опубликовано: 23.10.1986

Авторы: Авдеев, Резуев

МПК: B07B 13/07, B07B 13/11

Метки: классификатор, сыпучих

...д. ТиражВНИИПИ Государпо делам изо113035, Москва,твенного коми ретений и отк -35, Раушская Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,4 Изобретение относится к разделению сыпучих материалов и может най" ти применение при очистке и классификации зерна и продуктов его переработки в пищевой промышленности и сельском хозяйстве.Целью изобретения является повышение качества классификации за счет повышения точности регулирования размеров калибрующих каналов.На фиг.1 изображен классификатор, разрез с указанием направления движения продукта, на фиг.2 - сечение А-А на фиг.1.Классификатор сыпучих материалов состоит иэ загрузочного приспособления 1, расположенного под ним ротора 2 в виде горизонтального диска 3 с...

Номер патента: 1261613

Опубликовано: 07.10.1986

Авторы: Авдеев, Бикалов, Гамза, Чусовитин, Эннс

МПК: A23C 3/02

Метки: кормления, молочно-молозивной, производства, смеси, телят

...верунего уровня, заправочно-сливной для воды-теплоносителя и пароотводную трубку 25. Охладительная емкость 3 имеет входную магистраль ивакуумированную емкость охлажденияпродукта (не показана), а также ванну 26 для отработанной воды-хладагента, Бак 4 для сбора охлаждающей молочно-молозивной смеси снабжен термометром 27, в вакуум-проводы 8 вмонтирован вакуум-регулятор 28 контроляохлаждения молока, а также вакуумныйкран 29 с электромагнитной катушкой30 подачи вакуума в систему охлажде 3 2ния. Емкость 2 трубопроводом 31,на котором установлен фильтр 1, соединена с вакуумно-доильными аппаратами 32, а охладительная емкость 3связана посредством крана 33 с переменным сечением с емкостью 2,Устройство работает следующимобразом.В...

Номер патента: 1257780

Опубликовано: 15.09.1986

Авторы: Авдеев, Бендерина

МПК: H02M 3/337

Метки: вторичного, источник, электропитания

...1, выполненный из двухтранзисторов 2 и 3 и трансформатора4, выходной выпрямитель 5 с фильтромемкостного характера 6, задающийгенератор 7, выходы которого подключены к управляющим входам транзисторов 2 и 3.Через диоды 8 и 9 к силовым выводам транзисторов 2 и 3 подключеныконденсатор 10, к которому, в своюочередь, подключены выводы питаниязадающего генератора 7,Устройство работает следующимобразом.При подаче на источник вторичногоэлектропитания входного напряжения1через диоды 8 и 9 инвертора 1 начинает заряжаться конденсатор 10.Одновременно нарастает входное напряжение задающего генератора 7,При определенном уровне входного напряжения, меньшем, чем номинальноезначение входного напряжения устройства, начинает запускаться задающий...

Номер патента: 1257668

Опубликовано: 15.09.1986

Авторы: Авдеев, Марченко, Суков

МПК: G06G 7/18

Метки: дифференцирующее

...входным сигналом и проинтегрированным сигналом с выхода сумматора 17,Полученная вторая поправка суммируется в сумматоре 18 сранее вычисленной производной . Если дифференцируемый входной сигнал зашумлен, в результате чего второй итретий контуры дифференцируют в основном шумовую составляющую, товычисляемые поправки к производнойотключаются.Это осуществляется следующимобразом,Сигналы, полученные на выходеблоков 15 и 16, анализируются на 50предмет преобладания в них низкочастотной (полезной) или высокочастотной (шумовой) составляющих. Дляэтого сигналы в блоках 19 и 20 преобразуются в знаковые, сглаживаются фильтрами 12 и 13 и возводятся вквадрат. Если величина усредненногоквадрата меньше установлецной зоны нечувствительности релейцых...

Номер патента: 1256774

Опубликовано: 15.09.1986

Авторы: Авдеев, Поздняков, Полосин, Тройнин

МПК: B01D 53/18

Метки: аппарат, газа

...крышкой 4 и указанной перегородкой образована камера 15, которая сообщается сифонными трубками 16 с контактными элементами 6 узла регенерации в виде горизонтальных колпачковых тарелок 17. Тарелки 17 имеют патрубки 18 с колпачками 19 и сообщаются между собой переливными трубками 20. В нижней части обечайки 5 выше перегородки 10 размещены отверстия 21 для перетока регенерированного абсорбента в кольцевую камеру 12. Днище 22 выполнено коническим и снабжено патрубком 23 для вывода шлама. Верхняя камера 15 снабжена патрубком 23 для вывода шлама. Верхняя камера 15 снабжена прикрепленным к крышке 4 частично заглубленным в жидкость кольцеобразным экраном 24. Выходная часть трубок 11 газлифтов размещена в периферийной части камеры 15, а...

Номер патента: 1255903

Опубликовано: 07.09.1986

Авторы: Авдеев, Зеленин, Решетов

МПК: G01N 22/00

Метки: границы, параметров, раздела, электрод, электролит, ячейка

...дляизмерения параметров границы разделаэлектрод - электролит.Ячейка для измерения параметровграницы раздела электрод - электролитсодержит электрохимическую ячейку 1с электролитом 2, электрод 3, вспомогательный электрод 4, электрод 5сравнения, генератор 6 переменногои поляризующего напряжений", СВЧ-генератор , циркулятор 8, СВЧ-детектор 9, ячейку для измерения параметров границы раздела электрод -электролит, выполненную в виде отрезка волновода 10, разомкнутого с одного конца и выполненного резонансной длины, диэлектрическую пластину 11, на внешнюю поверхность которой, обращенную к электролиту 2,нанесен электрод 3 толщиной менеечетверти толщины скин-слоя,Ячейка для измерения параметровграницы раздела электрод - электролит работает...

Номер патента: 1251095

Опубликовано: 15.08.1986

Автор: Авдеев

МПК: G06F 15/177

Метки: коммутационное

...запросов в КБтриггерах 23, Праграммируещщ распределит;.ль сигналов 17 работаеттаким образом, что только на одномиз его выходов 19 присутствует единичный уровень потенциала, который 45в матричном коммутаторе 1 осуществляет соединение информационнагавхода 5 с информационным выходом 6,Формирование одного сигнала навыходе 19 достигается тем, что нулевой уровень потенциала с инверсноговыхода КБ-триггера 23 запрещаетпоявление других сигналов на выходахэлементов И 27, Только после сбросатриггера 23 возможна выработка сиг" 55нала на соответствующем па порядкувыходе программируемого распределителя 17 сигналов,095 4Формирование единичного уровня патенцпапа на одном из выходов 19 осуществляется по первому разрешающему сигналу у блока 3, а па...

Номер патента: 1247896

Опубликовано: 30.07.1986

Авторы: Авдеев, Мадыев, Степанов, Ященко

МПК: G06F 17/18

Метки: анализа, процессов, распределений, случайных

...Такой подцикл опроса соответствует изменению сигнала с М инахождению его в каждом из 1 дисЬференциальных коридоров наименьшЬевремя. При И 1 + 1 подциклы опросаповторяются В раз и содержимое ячеекот К до К - 1 увеличится на Э. Такимобразом 3счетчика 18. Коды отсчетов х, и х проверяются в двоичном компара торе 5 и схеме 24 сравнения кодов на выполнение условий.соответственно х )с х их=х,.В1-1 зависимости от их выполнения зависит режим цикла счета.х, = х (Сигнал за время ьс. находился в К-м дифференциальном коридоре, К = х,(ах ) "1" с прямого выхода схемы 24 сравнения кодов открывает элемент И 19 для прохождения счетных импульсов на вход начальной установки третьего счетчика 18, "О" . с инверсного выхода схемы 24 сравнения кодов закрывает...
