Авдеев

Номер патента: 1352289

Опубликовано: 15.11.1987

Авторы: Авдеев, Шамис

МПК: G01N 1/04

Метки: грунта, отбора, проб

...ь 2откачивается в;дух для увеличения, лубины внедрения. При касании дпа опорнымоснованием 16 последовательно срабатывют шариковый замок 18 и механизм 12 фиксации поршня. Год действием гидростатического давления, действующего на поршень 3, поршень 3 со штокомв начальный момент смещаются вверх и сжимаютпружину 5 упора 6. При этом верхняя частьштока 7 соприкасается с нижним концомупора 6, а фиксаторы 8, подпружиненныерезиновым кольцом 9, устанавливаотся вовдвинутом положении на проточку упора 6,через который шток 7 передает усилие, действующее на поршень 3 демпферному диску 4. Демпферный диск 4, упираясь в столбводы, остается на месте, а корпус 1 внедряется в грунт. После внедрения суммарнаядлина штока 7 с упором 6 из-за утапливания...

Номер патента: 1351962

Опубликовано: 15.11.1987

Авторы: Авдеев, Бочкова, Воронов, Выдрина, Грицкова, Заиченко, Малюкова, Раскина, Сандомирская, Соложенцева, Хоркина, Чаннова

МПК: C09J 3/14

Метки: композиция, латексно-адгезионная, лент, липких, медицинского, назначения

...10 моль/л). После термостатирования при 60 С в течение 36 ч конверсиядостигает 93 .Остаточные мономеры и часть ДМФАотгоняют под вакуумом, после чегосополимер выделяют высаливанием внасыщенный водный раствор хлористого 15кальция и омыляют 207-ным водным раствором щелочи. После многократногопереосаждения из ацетонового раствораов воду и сушки при 50 С под вакуумомдо постоянного веса получают олигомерформулы:20 и ее свойства приведены в таблице.Величину адгезионной прочности оценивают следующим образом, Полоски лип ких пленок (1,5 10 см) наклеиваютна кожу руки добровольцев, выдерживают 10 мин, а затем отслаивают на разорывной машине под углом 180 С, прискорости движения нижнего зажима 35 300 мм/мин. Для определения...

Номер патента: 1346930

Опубликовано: 23.10.1987

Авторы: Авдеев, Полуэктов, Урханов, Федин, Ханхасаев, Чижиков

МПК: F26B 17/14

Метки: подогрева, сушкой, сыпучих

...фиг. 1 изображено устройство, разрез; на фиг, 2 - сечение А-А на фиг. 1.Устройство содержит рабочую камеру 1, имеющую форму параболоида вращения, к вершине параболоида подсоединено нагнетательное сопло 2, над рабочей камерой 1 установлен приемный бункер 3, а под ним расположен спиральный коллектор 4 с размещенным внутри него щелевым аппаратом 5, В центре рабочей камеры 1 закреплена центральная выпуская труба 6, над которой установлен разгрузочный бункер 7. Устройство работает следующим образом, Теплоноситель или отработавший агент сушки после осуществления процесса зерносушения в рециркуляционной зерносушилке подается по спиральному коллектору 4 сквозь щелевой аппарат 5 в рабочую камеру 1, где он превращается в высокоскоростной...

Номер патента: 1345315

Опубликовано: 15.10.1987

Авторы: Авдеев, Козлов, Филимонов

МПК: H03H 17/00

Метки: дискретный, согласованный, фильтр

...наложением сильного сигнала, т.е. при возможном перекрытии сигналов до 503 их длительности, число секций должно быть не меньше 2, а при перекрытии дс 907 - не менее 10.Каждый из М х 1. блоков 6-1 - 6- М х 1. бинарного квантования производит операцию определения знаковспектральных коэффициентовВ (1 с ): 51 дп ГВ (1)31,если В (1) ъ Сесли В,(1 с)О,В блоке 10 памяти записываются выборки, соответствующие различным нормированным опорным сигналам1 х,(п . Па сигналу из синхронизатора 4 определенная выборка объемом 1.М поступает из блока 10, выполненного в виде постоянного запоминающего устройства, в опорную дискретную линию 8 эадержкн. Величина Е-й выборки для конкретного опорного сигнала х"(и определяется выражением1Х ( ) о"с- 51 ЯП...

Номер патента: 1343548

Опубликовано: 07.10.1987

Автор: Авдеев

МПК: H03H 17/00

Метки: дискретный, согласованный, фильтр

...маскирующий слабый полезный сигнал в линейном дискретном согласованном фильтре. Величина "р определяется ви 3 134 дом сигнала и его базой (длительностью) 11.При обнаружении мощного процесса на выходе порогового элемента образуется короткий импульс, который преобразуется в расширителе 13 импульсов в прямоугольный импульс, длительность которого удовлетворяет условию,л,Т3 САгде Т - интервал дискретизации входного сигнала.При поступлении этого импульса науправляющие входы 2 И переключателей(6-1)-(6-2 И) происходит подключениек каждой паре входов умножителей(7-1)-(7-И) комплексных чисел выходов соответствующих умножителей(5-1)-(5-2 И) действительных чисел,При отсутствии импульса с выхода расширителя импульсов (Б (11 щ ) в каждой паре входов...

Номер патента: 1343528

Опубликовано: 07.10.1987

Авторы: Авдеев, Андреев, Тихонов

МПК: H02M 7/5395

Метки: автогенератор

...через магнитный потокослабевает. В момент ф базовый токдостигает нулевого значения и силовойтоанзистор 1 выключается (для упроще 3528 ЗО 35 40 45 50 времязадающую цепь 5 от управляющей55 обмотки на интервале 0-1, а на интервале Г, -диод проводит постоянный ток, определяемый только величиной резистора 3 нагрузки, При исполь 10152025 ния принимается, что чрацэистор выключаетсяя беэ 1 адержки), На этапевыключенного состояния силового транзистора 1 переключающий трансформатор 2 расходует запасенную на интервале 0-1. включенного состояния1энергию н контуре, состоящем из управляющей обмотки переключающего трансформатора 2 и времязадающей цепи 5.Амплитуда напряжения, возникающего на управляющей обмотке переключакицего трасформатора (кривые В...

Номер патента: 1341391

Опубликовано: 30.09.1987

Авторы: Авдеев, Поздняков, Полосин, Савенкова, Тройнин

МПК: F04D 29/36, F24F 7/06

Метки: вентилятора, лопасти, осевого, поворота

...2 установлен в отводящем воздуховоде 18 с входным 19 и вьходным 20 отверстиями и окнами 21 для забора чистого наружного воздуха. Воздуховод имеет датчик 22, связанный через блок 6 управления с вентилятором 2.Устройство работает следующим образом.При значениях концентрации вредностей в иомегцении ниже предельно допустимых на вентилятор 2 через блок 6 управления подается сигнал на отключение, а вытяжка из помещения осуществляется естественным путем.При повышении концентрации вредностей в иомегцении на блок управления подается сигнал, который включает вентилятор 2. Последний забирает свежий воздух, интенсивно перемешивает с вытягиваемым воздухом из помещения с вредностями и выбрасывает с высокой скоростью воздушную смесь наружу. В...

Номер патента: 1340803

Опубликовано: 30.09.1987

Авторы: Авдеев, Поздняков, Полосин, Тройнин

МПК: B01D 47/02

Метки: газов, мокрой

...и лотками 3 устремляется к центральной частиустройства, захватывая часть жидкости и ввиде пленки, перемещая ее к вершине уголка 12 по его полкам. Так как газовыйпоток плавно изменяет свое направление движения благодаря вогнутости лотков 3 иполок уголка 12 и встречается с другим потоком под острым углом, кинетическаяэнергия потока почти не теряется, а пленочная подача жидкости по полкам уголкаулучшает условия распыления жидкости впотоке газа. 03Далее газожидкостный поток поступаетв канал 9, где при своем движении испытывает попеременное сжатие и расширение,что повышает интенсивность обмена фаз испособствует эффективному удалению примесей из газа. При своем движении поканалу 9 часть газа через перфорацию стенок 1 О устремляется в зону...

Номер патента: 1340801

Опубликовано: 30.09.1987

Авторы: Авдеев, Поздняков, Полосин, Тройнин

МПК: B01D 46/02

Метки: патронный, самоочищающийся, фильтр

...трубопроводом 24 с вышерасположенными сильфонами. Нижние сильфоны 7 соединены между собой и с фильтрующим элементом 3 трубопроводом 25. Устройство работает следующим образом.Запыленный газ поступает через патрубок 4 тангенциально в циклонный элемент 2, где очищается от крупных фракций пыли. Затем он фильтруется, поступая внутрь фильтрующего элемента 3, и после отделения мелких частиц выходит очищенным через патрубок 5. По мере забивания фильтрующего элемента 3 продуктами очистки внутри последнего падает давление по отношению к внешнему из-за увеличивающегося гидравлического сопротивления. Связанные с внутренней полостью фильтрующего элемента 3 трубопроводом 25 сильфоны 7 начинают сжиматься и двигать вниз жестко связанные с ними скребки...

Номер патента: 1339515

Опубликовано: 23.09.1987

Автор: Авдеев

МПК: G05F 1/44

Метки: переменного, стабилизатор

...силовой ключ при совпадении сравниваемых напряжений.Формирование длительности импульсов переменного напряжения производят каждый полупериод, исключая тем самым появление постоянной составляющей напряжения преобразователя.Формирование аппроксимирующей квадратичной гиперболы экспоненты производится при разряде конденсатора 12 на резистор 13 и последующим зарядом его путем кратковременного подключения к выходу источника 3 опорного напряжения, зашунтированного накопительным конденсатором 4, емкость которого на порядок больше емкости конденсатора 12.Время включения транзистора 6 составляет 1/250 - 1/500 времени полупериода и определяется дифференцирующей цепочкой 10 и 11.После выключения ключевого транзистора 6 от источника 3 конденсатор...

Номер патента: 1339073

Опубликовано: 23.09.1987

Авторы: Авдеев, Громов, Мельников, Осипенко, Полуэктов

МПК: B65G 53/00

Метки: аэрожелоб

...равномерный выпуск материала с регулируемой производительностью,Цель изобретения - упрощение конструкции,На чертеже показано предложенноеустройство, поперечный разрез.Аэрожелоб содержит двускатный короб 1 для сыпучего материала с отверстием 2, воздухоподводящий канал3, воздухоотводящий.канал 4 с запорным элементом в виде шибера 5, смонтированного на скате короба с возможностью перемещения вдоль него ввертикальной плоскости и перекрытияотверстия 2 по всей его длине,Воздухоподводящий канал 3 сообщенс полостью короба через отверстие 2,Воздухоотводящий канал 4, расположенный вдоль одного иэ скатов, выполнен с горизонтальной нижней стенкой, представляющей собой воздухораспределительную решетку 6, расположенную под этим скатом в...

Номер патента: 1337116

Опубликовано: 15.09.1987

Авторы: Авдеев, Куралесин, Поздняков, Полосин, Тройнин

МПК: B01D 29/44

Метки: фильтр, щелевой

...должны иметь квадратное отверстие,что обеспечивает продольное перемещениеколец и предотвращает их поворот относительно стержня 7.Между пакетом пластин 5 и крышкой корпуса 1 установлена пружина 12.Стержень 7 снабжен установленным навыступакщей из корпуса части рычагомстрелкой 13, а на крышке корпуса размещеца шкала 14 зазоров.Фильтр работает следующим образом.Жидкость, подлежащая очистке, подается 40через патрубок 2, проникает через щелимежду пластинами 5 фильтрующего элемента 4 и отводится из фильтра черезпатрубок 3.Задержанные механические примеси нацапливаются ца наружной поверхностифильтрующего элемента. Для изменения величины щели между пластинами 5 с цельюизменения степени очистки продукта или регенерации фильтрующего элемента 4 с...

Номер патента: 1335968

Опубликовано: 07.09.1987

Авторы: Авдеев, Вейсов, Парунов

МПК: G06F 1/02

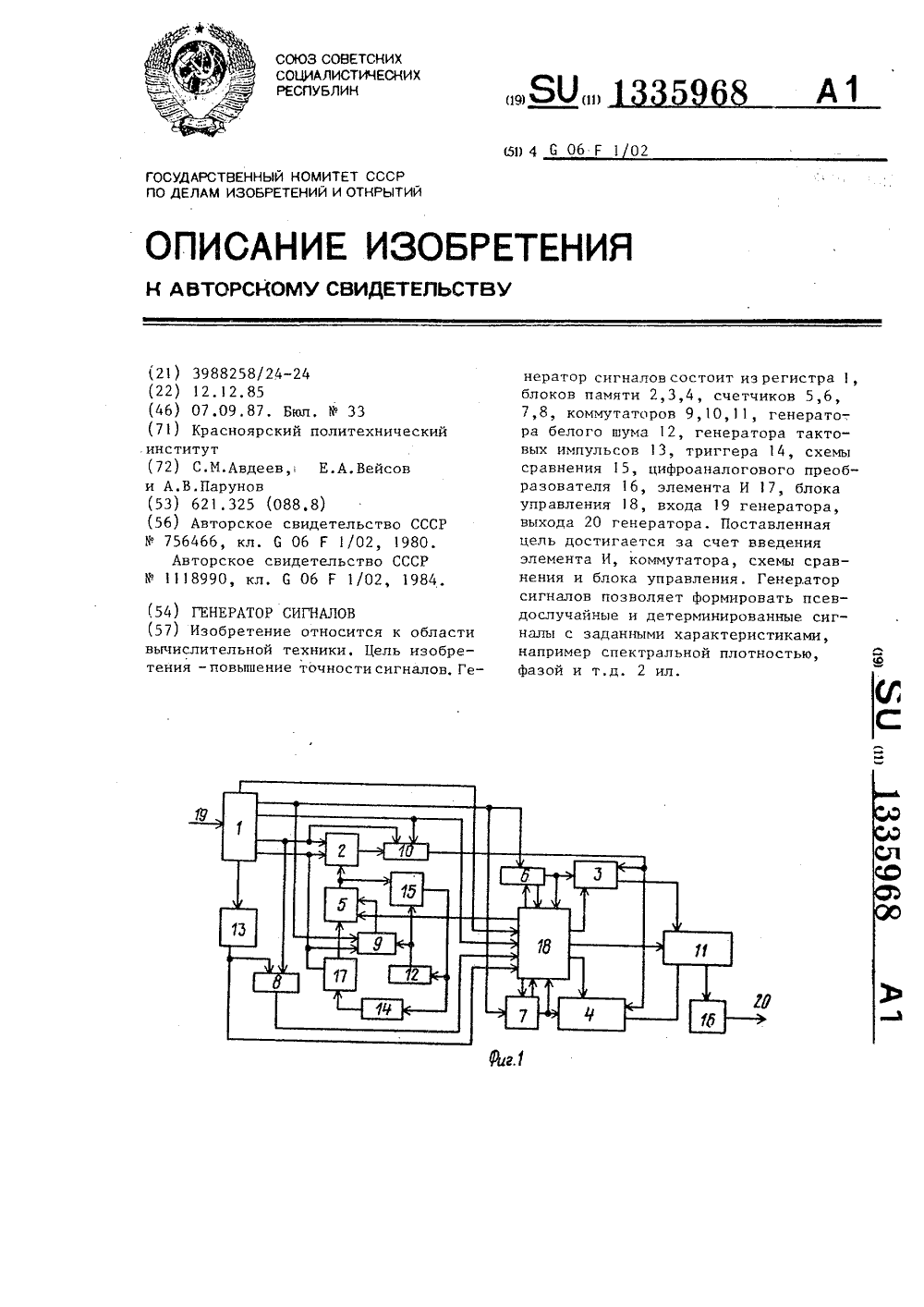

Метки: генератор, сигналов

...4лого шума в счетчик 5 адреса через коммутатор 9, Это приведет к возникновению сигнала на выходе схемы 15 сравнения, что вызовет генерацию слу 5 чайного кода в генераторе белого шума и переключение триггера 1 ч в логический 0.Таким образом будут формироваться случайные границы адреса; после поступления сигнала с генератора тактовых импульсов счетчик адреса будет перебирать адреса от одной случайной границы до другой. Коды с блока памяти будут записываться в один из двух 15 блоков 3 и ч памяти, после его заполнения будет происходить считывание с него на выход 20 через коммутатор 11 с частотой, определяемой сигналом на выходе счетчика 8, и запись в 20 другой блок с частотой сигнала тактовых импульсов. После окончания считывания блок...

Номер патента: 1335790

Опубликовано: 07.09.1987

Авторы: Авдеев, Громов, Полуэктов

МПК: F26B 9/06

Метки: сушилка, сыпучих

...Заказ 4036/33 Тираж 635 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 На чертеже схематично изображена 10 сушилка, общий вид.Сушилка 1 состоит из шахты с двумя перфорированными стенками 2 и 3 и патрубка 4 ввода теплоносителя. Для выпуска материала установлен бункер 1 Б с наклонным днищем 5 и коническая направляющая перегородка 6, В днище 5 установлена цилиндрическая заслонка 7 для регулирования скорости выпуска материала из шахты. 20Сушилка работает следующим образом.Влажный сыпучий материал, преимущественно зерно, засыпают в шахту 1 и продувают его через патрубок 4 теп лоносителем. По...

Номер патента: 1333514

Опубликовано: 30.08.1987

Авторы: Авдеев, Романов

МПК: B23K 35/363

Метки: пайки, флюс

...34 31,6 51,4 ВПр 2 1373 102,8 52,8 1473 ВПр 1 Оксид молибдена 13 1073 ПМФС6-0,15ПМФС6-0,15ПМФ 7 1123 1173 Л 63 Оксид никеля 8 1273 31,8 54,0 101,7 53,7 ВПр 2 1373 1473 ВПр 1 Изобретение относится к пайке, вчастности к составу флюса для пайкиметаллов, и может найти применениев различных отраслях промышленностипри соединении деталей,Целью изобретения является повышение флюсующей активности.Флюс имеет следующий состав, масЛ 10 Борфторид калия 44-46 Борная кислота 34-36 2 Борфторид калия 46 3 Борфторид калия 44Борная кислота. 36 Оксид молибдена 12 Оксид молибдена 12-14 Оксид никеля 6-8 В результате одновременного взаимодействия борфторида калия с оксидами молибдена и никеля на паяемой поверхности осаждается сплав типа Я Мо в виде...

Номер патента: 1333369

Опубликовано: 30.08.1987

Авторы: Авдеев, Решетникова, Шабунина

МПК: B01D 21/24

Метки: вод, отстаиванием, сточных, флотацией

...подшипника 7, мотор-редуктор 8 с зубчатой передачей 9, приводную 25 опору 10 с шестерней 11 и ведущей шестерней 12, последняя иэ которых установлена с возможностью планетарного движения, зубчатое приводноеколесо 13, опирающееся через радиаль но-упорный подшипник 14 на наружный корпус 6 подшипникацентральной .опоры 4, стакан 15, жестко связанный с зубчатым колесом 13 и мешалкой 1, токоприемник 16 и синхронизирующее устройство 17. Мотор-редуктор 8 и приводная опора 10 закреплены на мосту 3.Устройство работает следующим образом.Крутящий момент от мотор-редуктора 8 передается через зубчатую передачу 9 и шестерню 11 на вал приводной опоры 10, цедущую шестерню 12, а затем на зубчатое приводное колесо 13 и через связанный с ним жестко стакан...

Номер патента: 1332168

Опубликовано: 23.08.1987

Авторы: Авдеев, Калъченко, Рославцев, Сазонов

МПК: G01M 1/10, G01M 17/007

Метки: инерции, моментов, средства, стенд, транспортного

...16 для 40определения периода собственных угловых колебаний испытываемого транспортного средства 7 вокруг горизонтальной оси второй шарнирной опоры 4на упругих элементах ходовой системы17. Датчик 16 подключен к регистрирующей аппаратуре 18.В начале испытаний силовой гидроцилиндр устанавливается в положениеустойчивого равновесия, опорный элемент 9 соприкасается с упором 11. Вэтом положении угол д. между осью штока 8 силового гидроцилиндра и направляющими 10 меньше 90. При подаче,давления в бесштоковую полость силового гидроцилиндра опорный элемент 9прижимается к упору 11 и транспортноесредство 7 начинает подниматься, поворачиваясь вокруг оси заднего моста 168 26. При дальнейшем выдвижении штока 8 силового гидроцилиндра упругие элементы...

Номер патента: 1330518

Опубликовано: 15.08.1987

Авторы: Авдеев, Чашников

МПК: G01N 17/00, G01N 33/38

Метки: испытаний, стеклянных, термоводостойкость

...давления или разряжения под внутренней поверхностью изделия к опорной плите подводят два гибких шланга для подачи сжатого воздуха или вакуума. На наружную поверхность изделия крепят термопары (на " чертеже не показаны), контролирующие нагрев изделия. Камеру 8 нагрева устанавливают приводом 4 поворота над дождевальной камерой, опускают и на крывают дождевальную камеру 5, затем включают в работу.При достижении на поверхности изделия заданной температуры камеру 8 нагрева поднимают и отводят в сторону, меняя местами с камерой 6 для воды. Опускают камеру 6 для воды на дождевальную камеру 5.Сбросом вакуума и подачей требуемого давления в камеру для воды задают необходимую интенсивность дождевания изделия. По истечении заданного времени...

Номер патента: 1330367

Опубликовано: 15.08.1987

Авторы: Авдеев, Зоншайн

МПК: F16G 11/00

Метки: герметичное, кабель-троса, силовое, уплотнение

...Наружный слой 9 нигейзажат между дисками 1 и 2, а внутренний - между дисками 2 и 3, Между жгутом 7 и оболочкой 8 установлена втулка 12 с конической наружной поверхностью 11, образующей жесткую опору,Между диском 3 и оболочкой 8 размещается поджимная регулировочная втулка 12. На ее внутренней поверхностивыполнена кольцевая канавка 13 подуплотнительное кольцо 14. На поверхности стенки отверстия диска 3 вы 40полнена кольцевая канавка 15 подуплотнительное кольцо 16, взаимодействующее с регулировочной) втулкой 12,Положение втулки 12 арегулируется прокладкой 17 и винтами 18. Втулка сконической наружной поверхностью 11соединяется с регулировочной втулкой12 винтами 19,7 2Крепление уплотнения в сборе ккапсуле 20 гроизводится вворачиваемыми в...

Номер патента: 1328825

Опубликовано: 07.08.1987

Авторы: Авдеев, Мадыев, Минаев, Ященко

МПК: G06F 17/15

Метки: коррелятор, цифровой

...(1-3) в М-м фиксаторе 13 сдвигаприводит к тому, что первый в циклеформирования формирующий импульсне проходит через этот фиксаторсдвига. На выходе блока 6 умножения"0", который и поступает на первыйвход сумматора 8, на второй вход которого поступает из последней (М/2)-йячейки блока 10 памяти последняя текущая ордината текущей корреляционной функции самого большого аргумента (М) Л , В сумматоре 8 эта ордината сложится с "0" и это значениеподается на вход блока 10.Таким образом, сумматоры 7 и 8содержат соответственно обновленнуютекущую ординату аргумента (М/2-1)дГи переднюю текущую ординату аргумента (М)дь, Запись этих ординатв те же блоки памяти, но уже в ихпервые ячейки происходит по первомуимпульсу опроса, поступающему, в...

Номер патента: 1327248

Опубликовано: 30.07.1987

Авторы: Авдеев, Любимов, Тихонов

МПК: H02M 3/335

Метки: постоянного, стабилизированный

...напряжения и преобразователя 7 избыточной реактивной энергии равно единице, При сбросе тока нагрузки и появлении на нагрузке повышенного напряжения так в цепях регулируемогопреобразователя 7 избыточной реактивной энергии возрастает, обеспечиваятем самым возврат ва входную цепь силового преобразователя 1 постояннон 2 Ктрз КсЪ . (1) где К - коэффициент трансформациитрЗтрансформатора 3;К- схемный коэффициент силового преобразователя 1 постоянного напряжения;Б - напряжение на входе регу 2лируемого инвертора 2;,Т - период выходного напряжения регулируемого инвертора 2;ТЧ = --- (г- - длительностьТпаузы) - коэффициент заполнения импульса выходного напряжения регулируемых инверторов 2 и 16,Для регулируемого преобразователя7 избыточной...

Номер патента: 1327173

Опубликовано: 30.07.1987

Авторы: Авдеев, Карабанов, Мадыев, Минаев, Степанов

МПК: G11B 20/10

Метки: записи, информации, магнитной

...вместес сигналами с выходов вычислителя 6,Импульсы 1 подсчитываются счетчиком 15 импульсов, если на выходахсчетчика 15 импульсов Формируетсякод 00. При этом ца вьглоде селектора 11 кода Формируется сигнал, который через элемент ИЛИ 9 и открытыйтриггером 13 элемент И 14 производитрегистрацию кода адреса, кода информации и маркера изменения частотыкоммутации г, накопитель 10 информации, Тем же сигналом со счетчика 15импульсов в генераторе 1 импульсовустанавливается меньшая частота коммутации, после чего сигнал с селектора 11 импульсов устанавливат счетчик 15 импульсов в нулевое состояниеи подтверждает епиничное состояниетриггера 13. Во втором случае на выходе блока 7 сравнения Формируетсятолько одна 1 , Б результате на выходе...

Номер патента: 1327016

Опубликовано: 30.07.1987

Авторы: Авдеев, Бегишев, Даниелян, Митин, Парпаров, Столяр, Суханов

МПК: G01R 19/00

Метки: величин, физических

...весовые воронки с управляемыми силовым разделением емкостей с набранным в них материалом, грузоподъемные установкидля подачи на весы раздельно и совместно каких-то масс и т.д.Разделение физической величинына составляющие может быть грубым,т.е. отсутствует требование разделения на заранее заданные по величине составляющие. Однако при реализации разделяющих блоков следуетстремиться к тому, чтобы получаемыедве основные составляющие были примерно одинаковыми, например перваясоставляющая - в диапазоне 40-60%,а вторая - 60-40% соответственно отзначения измеряемой Физической величины. Малая же дополнительнаясоставляющая примерно равна 2,55% от самой измеряемой величины,Согласование погрешностей рабочего и образцового измерительных...

Номер патента: 1327014

Опубликовано: 30.07.1987

Авторы: Авдеев, Блистанов, Гераскин, Кошелев, Ледов, Сорокин

МПК: G01R 13/40

Метки: напряженности, оптоэлектронное, поля, электрического

...образом.Свет от источника 1 монохроматического излучения проходит через модулирующий элемент 2 с сформированной н нем регулярной доменной структурой и через диафрагму 4 поступаетна фотоприемник 5. Модулирующий элемент помещается в измеряемое электрическое поле, в результате чего наэлектродах 3 появляется наведенноеэлектрическое напряжение (измерительнапряженности электрического поля), 55или электроды 3 электрически соединяются с источником измеряемого напряжения (измеритель электрическогонапряжения), Под действием напряжения, приложенного к электродам или наведенного на них, происходит изменение показателя преломления Дп в электрооптическом материале модулирующего элемента, Так как оси соседних доменов направлены навстречу друг...

Номер патента: 1323850

Опубликовано: 15.07.1987

Авторы: Авдеев, Борщев, Гриневич, Кисляковский, Лежоев, Фещенко

МПК: G01B 7/30

Метки: датчик, дифференциальный, емкостный, перемещений, угловых

...диэлектрической проницаемости сре зазору между электродами и темпера ным изменениям их активной площадИспользование предлагаемого ди ренциального емкостного датчика ( ию е 1 132385Изобретение относится к измерительной технике и может быть использовано при измерении угловых перемещений, например, рабочих органов роботов или станков-автоматов в диапазоне от О до 360.5Цель изобретения - расширение диапазона измерения при сохранении линейности функции преобразования за счет соответствующего профилирования электродов емкостного датчика.На Фиг. 1 изображен дифференциальный емкостный датчик угловых перемещений, продольное сечение; на фиг, 2 - то же, вид сверху,Дифференциальный емкостный датчик угловых перемещений содержит плоский подвижный...

Номер патента: 1323310

Опубликовано: 15.07.1987

Авторы: Авдеев, Герасимов, Цепанов

МПК: B23K 37/04

Метки: кольцевых, обечаек, сборки, сварку, стыков, цилиндрических

...траверсы 13установлен упор 17. Для совмещениястыков в осевом направлении служит 40упор 18, связанный через штангу 19с силовым цилиндром 20. Источникомдавления для силовых цилиндров устройства служит станция 21.45Устройство. работает следующим образом.Первая обечайка устанавливается на роликоопоры 22, рядом устанавливается вторая обечайка, которую необ ходимо пристыковать к первой. Скобу с помощью гидроцилиндров 11 через планки 6 и рычаги 7 поднимают таким образом, чтобы верхняя балка 3 скобы вошла внутрь обечайки. 55Тележку 1 перемещают до тех пор, пока упор 17 не окажется над кромкой первой обечайки. С помощью упора 17 и траверсы 13 силового цилиндра 14 захватывает первую об"ечайку и упором 18с помощью силового цилиндра 20 сдвигают...

Номер патента: 1322345

Опубликовано: 07.07.1987

Авторы: Авдеев, Пыко

МПК: G08C 15/06

Метки: адаптивной, временной, дискретизации, сигналов

...к ) 1 с 51 и 1 х ( );а ( и 11 ВК. 1;3:и нцхо.их фцрмируктся ко.ы, сцотвссвук)щие ллигельшсти Зрин х 111 Г.Рва,1 в.:),1(м с 11 т,) 3 Лс 1) ж к 1 с,У - жит Л,я времени)п сдви а сгро 63 рукнц- о ичнчльсд. Ирихо,яцео иблка 1, на е,3 иим, н(обхоим к),;51 сить 1 в 3 и 51 ко.и с нервьх вьо.ов 11 БИК 1 В(ол алслен 3 ) .я;кржки соединен с входом 11 БИК 4, д выхол с в,олм сброс(3 с к гчиков О в нуль. (чегчик3 нускаеся нрочыиленстью в интегральном ислнении Элепы лд,ц ржки ире.ставлякг собо)3 К(,-цнь.1 КВИ б осуцествсяет трансформацию ,в(иноо кц;3 во вичсннои ин Гсрв 3.1.1 Еерные вхолы нреобрдлцятсля 6 целневы с нернычи вы.ичи второго цифр(еоо сьтр 3 )н 1 торо 3 нхол блока 6, исно,ьзуеч цй лля н рием д стробиру ник п 3 ч н льсолиц с в орьм...

Номер патента: 1321890

Опубликовано: 07.07.1987

Авторы: Авдеев, Блейз, Гун, Шефнер

МПК: F02M 37/04

Метки: внутреннего, двигателя, насос, сгорания, топливный

...3 и 4 соответственно. Между корпусом и клапанной головкой 2 размещена диафрагма 5, образующая вместе с клапанной головкой 2 рабочую камеру 6 с полостью 7 впускного клапана 3 и полостью 8 выпускного клапана 4. Рабочая камера 6 при помощи перепускного канала 9 через перепускной клапан 10 связана с трактом низкого давления, например, с входным штуцером 11 топливного насоса или с топливным баком (не показан).Подача топлива в топливный бак более предпочтительна, поскольку в таком случае исключается круговая циркуляция, т. е. вероятность повторной подачи паров в рабочую камеру 6 топливного насоса. Входное отверстие 12 перепускного канала 9 размещено в наивысшей точке полосы 7 впускного клапана 3, За перепускным клапаном 10 установлен жиклер...

Номер патента: 1320623

Опубликовано: 30.06.1987

Авторы: Авдеев, Громов, Осипенко, Полуэктов

МПК: F26B 9/06

Метки: сушилка-закром

...вниз.Взаимное расположение конусов диафрагмы таково, что вертикальная проекция нижнего обреза конуса 8 проходит через обрез раструба 3, а образующие конусов диафрагмы параллельны соответственно днищу 6 и раструбу 3. Верхние обрезы конусов деЛят расстояние между конусами днища и раструба в отношении о:6: с = 1:3: :1 (Фиг.2). Вертикальная проекция ,линии пересечения обвазчоших наружного 9 и внутреннего 8 конусов проходит через линию пересечения образующих днища 6 и раструба 3.Сушилка работает слелующим образом.В кольцевую камеру 7 между внутренней 2 и наружной 1 перфорированными обечайками засыпают зерно, а в коллектор 5 по воздуховоду 4 подают агент сушки, По мере подсыхания зерно начинают выпускать через выпускное отверстие конического...

Номер патента: 1318263

Опубликовано: 23.06.1987

Авторы: Авдеев, Полосин, Симакин, Тройнин

МПК: B01D 46/02

Метки: газов, пыли, рукавный, фильтр

...поверхность лопастей 8 шнека 7 и вызывает вращение шнека, а вторая часть потока устремляется в полость 11 трубы 12, проходит через полости 1 О лопастей 8 и выбрасывается через отверстия 9 на ткань рукава, обеспечивая его продувку.Поскольку отверстия 9 размещены на спирали по всей ее длине, то при вращении шнека вокруг своей оси под действием потока запыленного воздуха обеспечивает 5О15 рации стенок рукавов, поскольку скорость потока в верхней части рукава больше, чем в нижней и продувка каждого участка стенок нижней части рукава хотя и осуществляется с меньшей интенсивностью, чем верхних участков, но зато чаще за единицу времени, так как шаг лопастей меньше.25 Поэтому меньше времени требуется дляпрохода по участку очередного...
