Авдеев

Номер патента: 1128061

Опубликовано: 07.12.1984

Авторы: Авдеев, Поздняков, Тройнин, Юдин

МПК: F24F 7/02

Метки: вентиляции, вытяжной

...1 показана схема устройства; на фиг. 2 - разрез А - А на фиг, 1.Устройство для вытяжной вентиляции содержит вытяжную шахту 1 с установленным над последней на опорных элементах 2 с возможностью поворота вокруг вертикальной оси зонтом 3 с флюгером 4 и ветроотбойным щитом 5, причем вершина зонта 6 расположена на острие 7 жестко закрепленного на шахте 1 опорного стержня 8. Устройство снабжено амортизирующей прокладкой 9, пригрузом 10, выполненным в виде втулки, и тягами 11 для крепления пригруза О к зонту 3, причем пригруз 1 О расположен концентрично опорному стержню 8 и с зазором относительно него, а между стержнем 8 и пригрузом О установлена амортизирующая прокладка 9. Над пригрузом 10 на стержне 8 укреплена ограничительная шайба...

Номер патента: 1127834

Опубликовано: 07.12.1984

Авторы: Авдеев, Смирнов

МПК: B66B 13/00

Метки: дверей, лифта, монтажа, шахты

...6, навешенных к раме 3 пола кабины 1. Опущенный скрьппи кабины 1 канат 9 находится вненатянутом положении. Кабинулифта при помощи электрориводатак, чтобы с крыши кабины можно было произвести выверку двери шахты относительно направляющих и закрепить ее к закладным деталям при помощи кронштейнов (крепление. двери шахты к закладным деталям не показано). Точную установку двери шахты относительно чистого пола остановочной площадки производят шпильками, при помощи которых дверь шахты навешивается к кронштейнам. С установленной двери снимается временное приспособление 26 и створки двери шахты закрываютсяАналогична производится монтаж всех дверей шахты, за исключением верхней, т.е, двери, устанавливаемой в шахте лифта на...

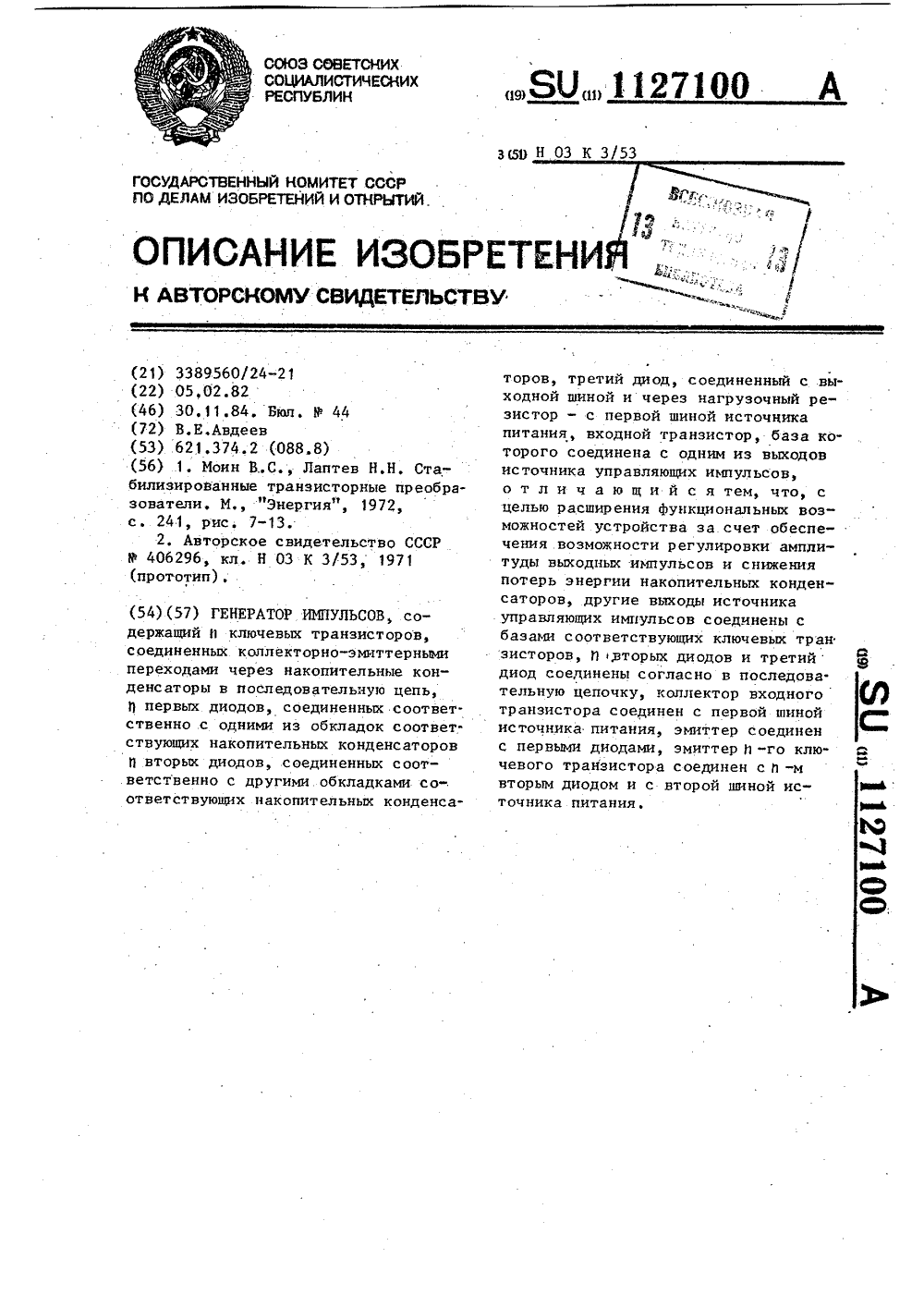

Номер патента: 1127100

Опубликовано: 30.11.1984

Автор: Авдеев

МПК: H03K 3/53

Метки: генератор, импульсов

...цель достигается тем, что в генераторе импульсов, содержащем И ключевых транзисторов, соединенных коллекторно-эмиттернымипереходами через накопительные конденсаторы в последовательную цепь, Ц первых диодов, соединенных соответственно с одними из обкладок соответствующих накопительных конденсато" 00 2ров, п вторых диодов, соединенных соответственно с другими обкладками соответствующих накопительных конденсаторов, третий диод, соединенный с выходнойшиной и через нагрузоч- .ный резистор - с первой шиной источника питания, входной транзистор, база которого соединена с одним из выходов источника управляющих импульсов,.другие выходы источника управляющих импульсов соединены с базами соответствующих ключевых транзисторов, И вторых диодов и...

Номер патента: 1125604

Опубликовано: 23.11.1984

Авторы: Авдеев, Емельянов, Киселев, Коровин, Мышляев, Поляк, Сопов, Сульман

МПК: G05B 13/04

Метки: агломерационной, адаптивная, установкой

...первого блока элементов задержки, выход третьего блока сравнения соединен с вторыми входами блока экстраполяторов и второго блока элементов сравнения, второй выход третьего блока масштабирующих элементов соединен с вторым входом второго блока сравнения, второй выход третьего блока элементов задержки соединен с вторым входом третьего блока сравнения.С помощью первых блоков элементов задержки, второго блока сумматоров и третьего блока масштабирующих элементов находятся интегральные управляющие воздействия для различных конечных Н участков объекта управления. В частности, для агломерационной установки это путь, пройденный определенной порцией шихты до текущего момента времени, Для материала, вьппедшего из объекта, восстанавливается...

Номер патента: 1125603

Опубликовано: 23.11.1984

Авторы: Авдеев, Берлин, Емельянов, Калинов, Коровин, Мышляев, Поляновский, Солодков, Сульман, Шафир

МПК: G05B 13/04

Метки: адаптивный, возмущений, компенсации, контролируемых, прогнозирующий, регулятор

...тем, что в адаптивный прогнозирующий регулятор для компенсации контролируемых возмущений,введены прямая модель объекта 40 без запаздывания, интегратор с обнулением и блок синхронизации, вход прямой модели объекта без запаздывания связан с выходом первого сумматора, а выход - с информационным 45 входом фильтра низкой частоты, выход которого подключен к входу третьего масштабирующего блока,. вход экстраполятора.соединен с выходом первого блока сравнения, а выход - с вто рым входом второго сумматора, выход которого через второй масштабирующий блок и исполнительный блок связан с информационным входом интегратора с обнулением и вторым входом перво го сумматора, второй вход первого блока сравнения подключен к выходу интегратора с...

Номер патента: 1125036

Опубликовано: 23.11.1984

Авторы: Авдеев, Грамин, Квак, Макаров, Репкин

МПК: B01F 9/02

Метки: барабанный, смеситель

...трубой доэатора, в Которой имеется разгрузочное отверстие.На Фиг. 1 изображен барабанный смеситель, общий вид; на фиг. 2 - узел Г на фиг. 1; на фиг. 3 - узел П на фиг. 2; на фиг. 4 - сечение А-А на фиг. 1; на фиг. 5 - сечение Б-Б на фиг, 1; на фиг. 6 - сечение В-В на фиг. 2; на фиг, 7 - сечение Г-Г на фиг. 3.Барабанный смеситель содержит цилиндрический гладкий барабан 1 с горизонтальной осью вращения, загрузочный бункер 2, устройство загрузки, выполненное в виде трубчатого доза- тора 3, размещенного по оси барабана 1, состоящегоиз двух концентрично расположенных труб 4 и 5, каждая из которых выполнена с щелевым отверстием по образующим, при этом наружная труба 4 жестко соединена .с кор" пусом, внутренняя труба 5 установлена с...

Номер патента: 1124307

Опубликовано: 15.11.1984

Авторы: Авдеев, Нестеренко

МПК: G06F 9/50

Метки: приоритета

...выходы которого соединены свходами сброса первого регистра 23.Недостатком этого устройства является узкая область применения.Цель изобретения - расширениеобласти применения устройства за25счет возможности последовательногообслуживания запросов.Поставленная цель достигаетсятем, что в устройство приоритета,содержащее два регистра, первую-группу элементов И и элемент ИЛИ,причем единичный выход каждого разряда первого регистра соединен с .единичным входом одноименного разряда второго регистра, вторые входыэлементов И первой группы соединеныс первым тактовым входом устройства,нулевой выход-го ( 1= 1п,-число запросов) разряда первогорегистра соединен с соответствующимвходом каждого 1-го (:+1л) 40элемента И первой группы,...

Номер патента: 1124051

Опубликовано: 15.11.1984

Авторы: Авдеев, Мальцев, Резвин, Чумаков

МПК: D01H 13/16

Метки: нити, обрыва

...окончания сматывания нити с бобины, входом подклю - ченный к выходу преобразователя токнапряжение.Канал индикации окончания сматывания нити с бобины состоит из регулируемого формирователя постоянной длительности импульса, элемента И, триггера и индикатора, при этом выход преобразователя ток-напряжение связан с первым и через регулируемый формирователь постоянной длительности импульса с вторым входами элемента И, выход которого соединен с единичным входом триггера, прямым выходом подключенного к входу индикатора.Электропроводящая пластина, у тановленная на платформе, выполнена в виде кольца.На фиг. 1 представлена функциональная схема устройства; на фиг. 2 электропроводящая пластина, выполненная в виде кольца, на фиг. 3 конструкция...

Номер патента: 1123020

Опубликовано: 07.11.1984

Авторы: Авдеев, Емельянов, Икконен, Мышляев, Нетронин, Поляк, Сульман, Улахович

МПК: G05B 13/02

Метки: адаптивный, прогнозирующий, регулятор

...с соответствующими выходами экстраполяторов третьего блока экстраполяторов, а выходы - с дополнительными входами экстраполяторов третьего блока экстраполя- . ЗО торов, выход второго фильтра низкой частоты соединен с первыми входами экстраполяторов второго блока экстраполяторов и первыми входами элементов адаптации второго блока35 элементов адаптации, вторые входы элементов адаптации второго блока элементов адаптации соединены с соот-ветствующими выходами экстраполяторов второго блока экстраполяторов, а выходы - с соответствующими дополнительными входами экстраполяторов второго блока экстраполяторов, выход элемента экстраполяции соединен с вторым входом первого сумматора блока сумматорова вторые входы остальных сумматоров блока...

Номер патента: 853907

Опубликовано: 30.10.1984

Авторы: Авдеев, Васильев, Сурнин

МПК: B23K 37/02

Метки: головка, многоэлектродная, сварочная

...устанавливаются в строго вертикальное положение, и электродную проволоку беспрепятственно пропускают через их отверстия. Настройка необходимого межэлектродного расстояния (фиг. 3 или фиг. 4) осу 1 853907 2Изобретение относится к областисварки и может быть использовано дляавтоматической многоэлектродной наплавки под слоем флюса деталей и узлов машиностроения.Известно устройство для многоэлектродной подачинескольких электродных проволок - мундштук трехэлектродный 11.Мундштук трехэлектродный предназначен для наплавки поверхности проволочными электродами и состоит изподающего механизма и трех направляющих мундштуков, снабженных индивидуальными винтами для настройки межэлектродных расстояний. Настройку расстояний производят вручную при помощи...

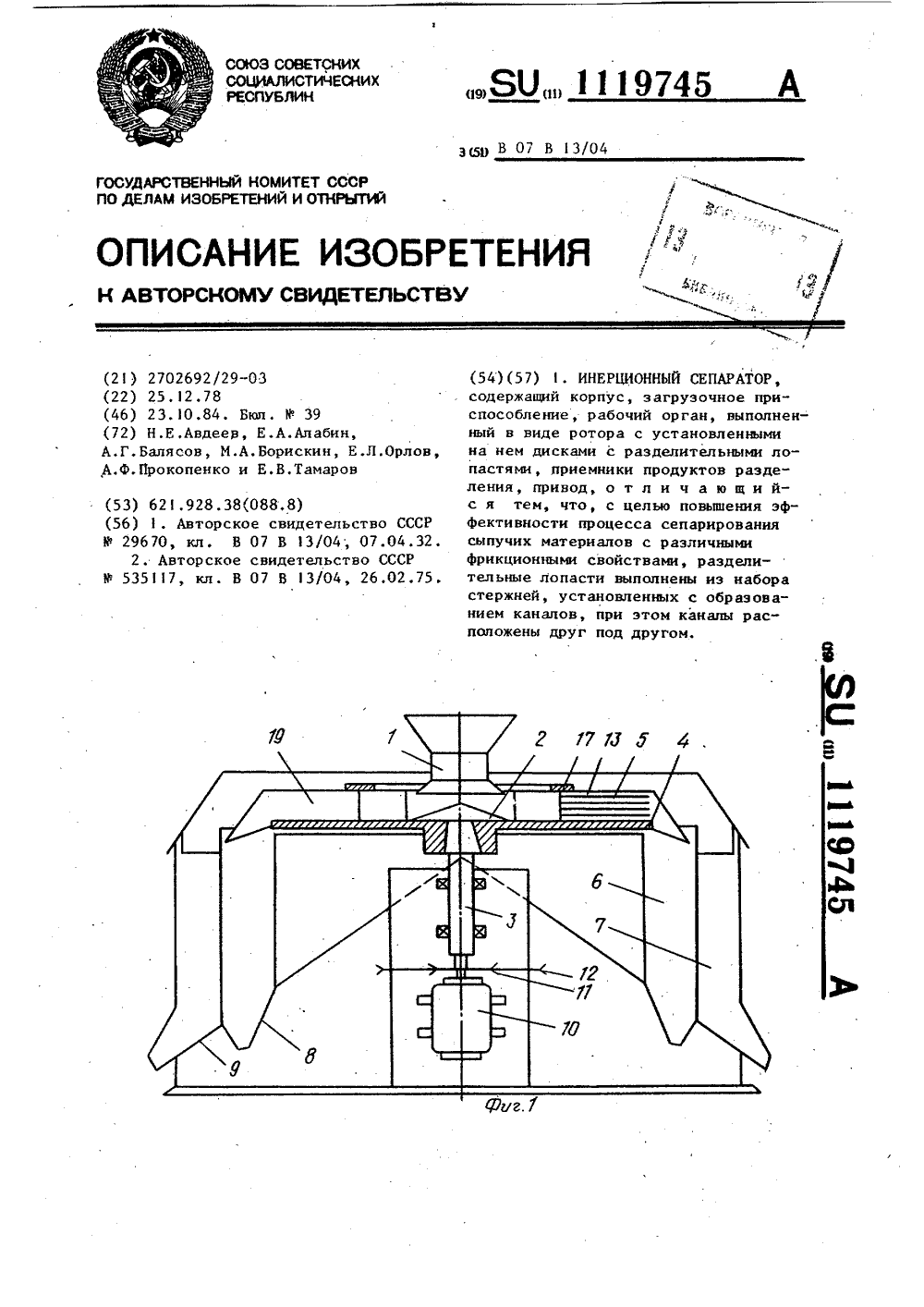

Номер патента: 1119745

Опубликовано: 23.10.1984

Авторы: Авдеев, Алабин, Балясов, Борискин, Орлов, Прокопенко, Тамаров

МПК: B07B 13/04

Метки: инерционный, сепаратор

...продуктов разделения и привод 121Недостатком известного сепаратора является то, что каждая раздели тельная лопасть образует с диском всего один калибровальный канал. Так как число разделительных лопастей определяется размерами диска, то при заданных размерах сепаратора производительность его оказывается ограниченной числом разделитель" ных лопастей. Цель изобретения - повышение эффективности процесса сепарирования35 сыпучих материалов с различными фрикционными свойствами.Указанная цель достигается тем, что разделительные лопасти -выполнены из набора стержней, установленных40 с образованием каналов, при этом каналы расположены друг под другом. креплены на диске при помощи шарнира, а в верхней части - дисковым кол ьц ом.4. Сепаратор...

Номер патента: 1118698

Опубликовано: 15.10.1984

Авторы: Авдеев, Великанов, Маджар, Оргиян, Сафонова, Шур

МПК: C21D 9/04

Метки: рельсов, термической

...величины предлагаемого параметра (скорости охлаждения объемнонагретого рельса после поверхностной закалки), а также протяженностьтемпературного интервала охлажденияс заданной скоростью обусловлены тер - мокинетическими диаграммами распада аустенита рельсовых сталей различного химического состава. ПринятаяЖскорость охлаждения должна обеспечить получение однородной структуры сор3 11186 бита закалки без участков мартенсита и высокий уровень вязкости и пластичности в подошве и шейке рельса.Температура, до которой надо охлаждать рельс с заданной скоростью, определяется концом фазовых превращений; Температурный интервал контролируемого охлаждения рельсовых сталей равен 100-150 С следовательно, продолжительность контролируе О мого...

Номер патента: 1118434

Опубликовано: 15.10.1984

Авторы: Авдеев, Алабин, Балясов, Борискин, Орлов, Прокопенко, Саликов, Тамаров

МПК: B07B 13/04

Метки: инерционный, сепаратор

...достигать 10-15 и более штук. В этом случае распредели-. тельный конус известного сепаратора 55 не обеспечивает удовлетворительного распределения продукта по всем калибрующим каналам, что приводит к снижению эффективности и производительности,Цель изобретения - повышение производительности инерционного сепаратора путем равномерного распределения материала.Указанная цель достигается тем,что распределительное приспособление выполнено в виде горизонтальныхдисковых колец, расположенных другнад другом, при этом внутренниедиаметры колец уменьшаются ьт верхнего кольца к нижнему.Для настройки распределительногоприспособления на работу с продуктами, имеющими различные физико-механические свойства, каждое дискоВоекольцо снабжено регулирующим...

Номер патента: 1117583

Опубликовано: 07.10.1984

Авторы: Авдеев, Марченко, Мышляев, Сульман

МПК: G05B 5/01

Метки: сглаживающий, фильтр

...сигнала,Ъ ШХ) и Х- сглаженные сигнал Флы первого уровня; Х и Хсглаженные сигналы второго уровня,ОХ и Х- сглаженные сигналы третьего уроня, Х.(г.) и Х-сглаженные сигналы составляющих многомерного сигнала. На фиг.3 обозначены полезный сигнал А, оценки полезного сигнала предлагаемым В и известным С Фильтрами, а также исходный сигнал 0Все блоки 9, 10, .13 и 14 управления построены по одной схеме (Фиг.2) . З 5Первый, второй, третий и четвертый ключи 4, 8, 17 и 21 являютсязамыкающими ключами.Фильтры 1, 3, 7, 16, 20 и 22 низкой частоты могут быть реализованы фв виде последовательно включенныхэлемента сравнения, ограничителя сигнала и интегратора, выход которогоподключен к выходу фильтра низкойчастоты и одному из входов элемента...

Номер патента: 828818

Опубликовано: 07.10.1984

Авторы: Авдеев, Федоров

МПК: G01C 19/44

Метки: гировертикали, коррекции

...ШЯ(тИК НЯЧИтЯЕт ттХОДПТЬ В ЛО 33 Кт;т Д 3 Г.1 тЯПр 1 НХт 3 ВттттМ ПОД дЕйСтВИЕМ СОСтаВ- лл:очей ускорения, направленной Паряппеньпа плоскости качения шарикаГ(3 ЦЯПРЯВХтЛВЩИМ Н ЛО 13 ттпп(Е11 Я 11;,о 1(я эйно устойстно коррт( кции гировертикяли в гопожении, когд отсутствует ускорение и осьРатОРЯ ГИРОСКОПЯ СОНГтЯДаЕт С ВЕРтнкяльв места ;та фттг . 2 - разрез Л-Л: я (ттттг. 1 (устройство прп действииСт(О)сНИЛ Вд(33 В 0(:тт 3, Иlттлт 2фттг. 3вид желоба по оси т.Устройство корттекпии гировертикали состоит из подвижного шарика 1Ста:.Е 1 ттЕН 11 ОГО Н НЯПРЯВЛЯЮЩЕй, НЫПОЛценной и (тторме;1(елт(3 бя 2, ":телоб 2 зал(тЭЕтпЕН Гта ДИЯМЕТРУ ДИСКЯ л НЬГХОДНОГО 3-тбчятОГО колесг редук 107 Я приводя. г.зрзое колесоредуктсра нходттт Н ЗятгЕттЛЕтттттЕ С...

Номер патента: 1114860

Опубликовано: 23.09.1984

Авторы: Авдеев, Поздняков, Тройнин, Юдин

МПК: F24F 7/02

Метки: вентиляционной, вытяжки

...снабжен ограничителем 8 вертикального перемещения противовеса 6, а ветроотбойный щит 3 выполнен цилиндрическим и снабжен окном 9 со стороны флюгера 2 для регулирования проходного сечения вытяжного отверстия. В верхней части шахты 4 по всему периметра размещены окна 10. Опорный стержень жестко укреплен внутри шахты с помощью центрирующей опоры 11. Пружина 12 малой жесткости и высокой деформационной способности на кручение и растяжение одним концом жестко прикреплена к верхнему торцу стержня 5, а другим связана с противовесом 6, установленным на стержне 5 с30 35 40 4550 55 101520 25 зазором. Нижняя часть противовеса снабжена упорным элементом 13, контактирую щим с ограничителем 8 вертикального пере. мешения противовеса 6. На внутренней...

Номер патента: 1109891

Опубликовано: 23.08.1984

Авторы: Авдеев, Берлин, Мышляев, Сульман

МПК: H03H 17/06

Метки: интерполирующий, фильтр

...сравкоторого являетрующего Фильтра.,й интегратор,мматор, а такжения, пять масшв и блок памяти,д элемента сравыходу первогоы второй, третий,нтеграторы, четыи задатчик 9 присоединенныепервый блок вьюк умножениядом ограничителяматора, последое третийинтеграиитания и второйчены между выхоычитания и третьим входом сумматора, последовательно соединенные первый масштабирующий элемент, четвертый интегратор,третий блок вычитания и третийблок умножения включены между выходом второго блока вычитания и четвертым входомсумматора, последовательно соединенные второй масштабирующий элемент, пятый интегратор,четвертый блок вычитания и четвертыйблок умножения включены между выходомтретьего блока вычитания и пятым входом сумматора, последовательно...

Номер патента: 1109673

Опубликовано: 23.08.1984

Авторы: Авдеев, Косаковский

МПК: G01R 29/02

Метки: информации, осциллографическое, считыванием, электрическим

...выходом блока управления и первым входом генератора .кадровой развертки считывания, а второй выход - с вторым входом генератора кадровой разверткисчитывания, выхоц которого соединенс вторым входом элемента ИЛЙ,первым55 входом соединенного с первым выходом генератора развертки записи, второй вход которого соединен с первь 1 м выходом блока управления, первый вход - с шиной входного сигнала, а второй выход - с входам блока управления, причем вход горизонтальной развертки индикатора соединен с выхолом дешифратора кода строки, а информационный вход - с выходом, дешифратора кода ординаты, вход которого соединен с выходом блока запоминания кода ординаты, снабжено счетчиком импульсов и блоком запоминания выходного сигнала триггера...

Номер патента: 1109563

Опубликовано: 23.08.1984

Авторы: Авдеев, Бородин, Гришин, Денисенко, Ленский, Николаев, Новоселов, Полуэктов, Ровный, Фомичев

МПК: F26B 3/02

Метки: сушки, сыпучих

...шахты, имеют контактирующий с атмосферой кожух с большой поверхностью теплообмена, а жидкость, заполняющая нижнюю часть испарительного участка, поддерживается внутри этого корпуса в состоянии кипения, в результате чего из-за резкого перепада температур имеют место значительные потери тепла в окружающую среду.Целью изобретения является снижение энергоемкости процесса сушки.Поставленная цель достигается тем, что в устройстве для сушки сыпучих материалов, содержащем вертикальную шахту с размещенным в ней подогревателем и конденсатор, шахта выполнена с перфорированными стенками, а конденсатор размещен вокруг шахты и сообщен с ней, причем подогреватель выполнен в виде размещенных один в другом и последовательно соединенных змеевиков,...

Номер патента: 1108626

Опубликовано: 15.08.1984

Авторы: Авдеев, Гильдебрандт, Даниелян, Демичев, Изаак, Парпаров

МПК: H05K 10/00

Метки: мажоритарного, преобразования, сигналов

...из которых содержит последовательно соединенные элемент сравнения и нелинейный элемент, выход каждого нелинейного элемента подключен к одному из входов суммирующего усилителя, выход которого через пропорциональное звено с единичным коэффициентом усиления подключен к одному из М первых входов элементов сравнения, вторые входы элементов сравнения являются вхо 35 дами устройства, выходом устройства является выход суммирующего усилителя 2 .Недостатком устройства является малая точность, так как с увеличением коэффициента усиления возможен режим автоколебаний.1Наиболее близким к изобретению является устройство для мажоритарного преобразования сигналов, содержа щее по числу входов последовательно соединенные элемент сравнения и нелинейный...

Номер патента: 1107289

Опубликовано: 07.08.1984

Авторы: Авдеев, Друзин, Казырский, Мышляев, Рассадин, Соловьев

МПК: H03H 11/00

Метки: сглаживающее

...40 увеличивать, то при небольших изменениях полезного сигнала не ограничиваются грубые выбросы, что приведеттакже к снижению точности выделенияполезного сигнала. Целью изобретения является повышение точности выделения полезного сиг"нала при его скачкообразном изменении. 56 Поставленная цель достигается тем что в сглаживающем устройстве, содержащем соединенные последовательно интегратор, выход которого является вы.ходом устройства, и элемент сравне ния, другой вход которого являетсявходом устройства между выходом элемента сравнения и входом интегратора включены последовательно первый масштабный блок, переключатель и второй масштабный блок, между выходом перво го масштабного блока и управляющим входом переключателя включен пороговый...

Номер патента: 1107213

Опубликовано: 07.08.1984

Авторы: Авдеев, Латышев, Никоренко

МПК: H02H 9/02

Метки: выбросов, ограничения, постоянного, цепях

...процесса при включенииисточника питания. Во время переходного процесса аппаратура в системеподвергается колебаниям напряженияи чем сильнее эти колебания и длительнее процесс, тем хуже показатели 50надежности системы в целом.Цель изобретения - повышение надежности системы электропитания путемснижения амплитуды выброса тока идлительности переходного процесса. 55Поставленная цель достигается тем,что в устройство ограничения выбросовтока в цепях постоянного тока, со 13 3держащее двухобмоточный дроссель, одна обмотка которого включена последова" тельно в силовую токовую цепь н диод, подключенный к обмотке одним выводом, введены трн диода, два резистора, два индуктивных элемента, причем вторая обмотка двухобмоточного...

Номер патента: 1107075

Опубликовано: 07.08.1984

Авторы: Авдеев, Дьяков, Киселев

МПК: G01R 29/08

Метки: амплитудно-фазового, поля, распределения, регистрации, электромагнитного

...сумматор и приемник, выходкоторого подключен к входу модулято- ф 5ра яркости осциллографа, а такжегенератор пилообразного напряжения,при этом второй вход сумматорачерез 180-градусный фазовращательсоединен с выходом источника исследуемого электромагнитного поля,рассеиватели выполнены в виде матрицы сферических отражателей, установленных с возможностью свободного поочередного падения на введенном 55механизме сброса, к входу синхронизации которого подключен синхронизатор при этом другой выход синхро 2низатора соединен с входом генератора пилообразного напряжения, выход которого через введенный накопитель соединен с входом горизонтальной развертки осциллографа, между входом вертикальной развертки которого и выходом генератора...

Номер патента: 1105921

Опубликовано: 30.07.1984

Авторы: Авдеев, Васанов

МПК: G08C 9/02

Метки: вала, код, поворота, угла

...в каждом из зубчатых венцов с зубьями на внешней цилиндрической поверхности выполнена круговая канавка со стороны зубьев, в которую уложена обмотка, обмотки третьего и четвертого зубчатых венцов подключены к первому и второму входам цифрового интегрирующего фазометра соответственно 3.Недостатками известного преобразователя являются его сложность и значительное 5 10 15 20 25 30 35 40 45 50 55 энергопотребление, связанное с протеканием тока в обмотках.Целью изобретения является упрощение преобразователя и снижение его энергопотребления.Поставленная цель достигается тем, что в преобразователе угла поворота вала в код, содержащем фазовый датчик угла, в корпусе которого укреплен статор синхронного электродвигателя, ротор синхронного...

Номер патента: 1103039

Опубликовано: 15.07.1984

Авторы: Авдеев, Росляков

МПК: F23C 9/00

Метки: горелочное, топки

...направляющийэлемент с центральным каналом и размещенный внутри последнего топливоподающий узел 12)Недостатком этого устройства является низкая экономичность из-завысокой концентрации токсичных веществ в продуктах сгорания,Белью изобретения является повышение экономичности. 25Укаэанная цель достигается тем,что в горелочном устройстве топки,содержащем корпус с выходной амбразурой, по оси которой установлен с возможностью аксиального перемещения 30направляющий элемент с центральнымканалом и размещенный внутри последнего топливоподающий узел, в амбразуре выполнены сквозные окна, подключенные к центральному каналу направляющего элемеята.На фиг.1 изображено горелочноеустройство при положении направляющего элемента, соответствующем...

Номер патента: 1101266

Опубликовано: 07.07.1984

Авторы: Авдеев, Зайцев, Поздняков, Тройнин

МПК: B01D 25/24

Метки: жидкости

...подачи неочищенной жидкости и с атмосферой.На фиг. 1 приведено устройство в момент фильтрации, обший вид; на фиг. 2 - то же,в момент регенерации фильтруюшего элемента.Устройство содержит корпус 1 с патрубками 2 и 3 ввода и вывода жидкости, фильтруюший элемент 4 в виде усеченных конусов 5 и 6 и привод 7 раздвижки конусов.В нижней части корпуса 1 укреплен конус5 с боковой водопроницаемой поверхностью с укрепленным на ней волокнистым фильтровальным материалом 8. В верхней части корпуса 1 установлен с возможностью вертикального перемешения приводом 7 прижимной конус 6, внутренняя поверхность которого также покрыта волокнистым фильтровальным материалом 8.Привод 7 выполнен в виде укрепленныхпо обеим сторонам верхнего основания 9 конуса...

Номер патента: 980485

Опубликовано: 30.06.1984

Авторы: Авдеев, Азимов, Гончаров, Красавин, Поддубный, Смагин, Хлопов

МПК: E21F 13/00

Метки: перемещения, руды

...камеры. КрепЛение этой выработки осуществляется секцияии 2 крепи, связанными с основанием 3, рамой 4 и гидравлическими стойками 5, Для передвижки секций предусмотрены гидродомкраты 6. жинные элементы 9. Виброплощадка установлена на дополнительной раме 10, шарнирно связанной с рамой 4 и основанием 3. Угол наклона рамы 4 и виброплощадки 8 может быть изменен раздвижным гидроцидиндрам 11. Для изменения величины шага передвижки секций на сФнованиях предусмотрено по нескольку мест крепления домкратов 12, распределенных по длине основания,В зоне обрушенной руди 13 секции установлены так, что виброплощадка 8 частично заходит под верхний ко 10 15 20 нец другой виброплощадки с зазором в вертикальной плоскости для образования выпускного окна....

Номер патента: 1100608

Опубликовано: 30.06.1984

Авторы: Авдеев, Введенский, Емельянов, Коровин, Мышляев, Сульман

МПК: G05B 13/02

Метки: адаптивная, двухцелевая

...возможности, так как оба модельных 15 контура управления предназначены для рабочего регулирования, а не для испытания хотя бы одного регулятора.Кроме того, небольшая зона работоспособности моделей объекта в приращениях отрицательно сказывается на точности определения модельных выходных переменных объекта в том случае когда разность между модельными и натурными управляющими воздействиями 25 превышает допустимую зону работоспособности модели, что приводит к низкому качеству проверки работы испытываемого регулятора.Цель изобретения - обеспечение возможности испытания регуляторов при одновременном повышении качества желаемого режима функционирования объекта регулирования. Поставленная цель достигается тем, что в регулирующее устройство,...

Номер патента: 1100607

Опубликовано: 30.06.1984

Авторы: Авдеев, Киселев, Ксендзовский, Марченко, Мышляев, Сульман

МПК: G05B 13/02

Метки: производительности, согласования, технологических, участков

...сравнения, авторой информационный вход переключателя соединен с вторым входом четвертого элемента сравнения, управляющий вход переключателя соединен свыходом восьмого элемента сравнения,выход третьего экстраполятора соединен с одним из входов третьего сумматора. На чертеже приведена блок-схема предлагаемого устройства.Устройство содержит первый блок регулирования, состоящий из первой модели 1 объекта регулирования в видеФ инерционного звена первого порядка, второго элемента 2 сравнения, первого элемента 3 задержки, первого сумматора 4, первого элемента 5 сравнения, первого фильтра 6 низкой частоты, первого пропорционально-интегрального блока 7, третьего фильтра 8 низкой частоты, второго сумматора 9, первого экстраполятора 10,...

Номер патента: 1099006

Опубликовано: 23.06.1984

Авторы: Авдеев, Жариков, Иляхин, Симонов, Соколов, Яроцкая

МПК: E02F 3/08

Метки: гидротехнических, мелиоративных, механизированная, создания, сооружений

...для создания гидротехнических и мелиоративных сооружений, включающая самоходную платформу с шарнирно закреп ленными на ней рабочим органом с рамой и шнековым транспортером, снабжена шарнирно установленным на ра. - бочем органе Формователем и пенообразующим приспособлением. 50 а расходный бункер имеет шнек с нриводом и закреплен на раме рабочего органа.3. Установка по пп.1 и 2, о т л ич а ю щ а я с я тем, что она снабжена установленным между рабочим органом и шнеком желобом с размещенным в нем детонирующим шнуром. 2Кроме того, пенообраэующее приспособление выполнено в виде компрессора, установленного на самоходной платформе, и емкости с патрубками и клапанами, установленной наФормователе и соединенной с компрессором посредством гибкого...
