Авдеев

Номер патента: 1044476

Опубликовано: 30.09.1983

Авторы: Авдеев, Сорокин, Чурилкин

МПК: B60C 25/04

Метки: демонтажа, колес, средства, транспортного, шин

...выполнен в виде рычагас профилированным наконечником, приэтом Один конец рычага соединен со 45стойкой ходового винта,: наконечниквыполнен с возможностью введения егомежду виной и ободом колеса, а всредней части съемника последователь."но с каждой его стороны расположено 50по полуобойме, каждая из которыхснабжена роликами, причем упомянутаяприжимная гайка выполнена с шейкойдля взаимодействия с роликами ука"эанных полуобойм, а ходовой винт выполнен с правой и левой реэьбами иего нажииные ролики расположены вертикально в одной плоскости,476 1Кроме того, указанная стойка ходового винта выполнена с продольными и поперечными вырезами для перемещения трубчатых направляющих, которыесмонтированы на концах ходового винта,На фиг, 1 изображено...

Номер патента: 1043688

Опубликовано: 23.09.1983

Авторы: Авдеев, Емельянов, Зельцер, Коровин, Мышляев

МПК: G06G 7/66

Метки: моделирования, системы

...второй входкоторого подключен к выходу третьего масштабирующего блока, а выходвторого блока сравнения соединен совходом перного масштабирующего блока, а выход преобразователя угла ннапряжение соединен со вторым входомвторого блока сравнения.Блок управления содержит последовательно соединенные регулятор, магнитный пускатель и электродвигатель, выход которого является выхо-.дом блока, а первый и второй входырегулятора являются первым и вторым входами блока.На чертеже представлена функциональная схема устройства.Предлагаемое устройство содержит первый масштабирующий блок 1,второй и третий масштабирующие блоки 2 и 3, первый блок 4 сравнения,второй блок 5 сравнения, преобразователь 6 угла в напряжение,ныполненный в виде реостатного...

Номер патента: 1043594

Опубликовано: 23.09.1983

Авторы: Авдеев, Горовой, Лаушкин, Лопатин, Мышляев, Соловьев

МПК: G05B 13/02

Метки: адаптивное, запаздыванием, объектов

...модуля, масштабирующий блок ичетвертый блок сравнения, второйвход которого соединен с выходомзадатчика, а выход - с вторым входомограничителя, выход второго блокасравнения соединен с вторым входомтретьего блока сравнения и входомвторого фильтра низкой частоты, вы-ход которого подключен через первыйэкстраполятор к входу блока определения модуля, выход первого исполнительного органа соединен с вторымвходом сумматора, подключенного сво-им выходом к входу блока задержки.В предлагаемом адаптивном устрой"стве сигнал об оценке идеальногоуправляющего воздействия расщепляется на низко- и высокочастотную:составляющие, которые экстраполируютсяи направляются на реализацию соответственно в медленно- и быстродей-.ствующий исполнителъные органы.В...

Номер патента: 1043522

Опубликовано: 23.09.1983

Авторы: Авдеев, Алехин, Наджимитдинов

МПК: G01N 9/26

Метки: жидких, плотномер, сред

...ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(54)(57) ПЛОТНОМЕР ДЛЯ ЖИДКИХ СРЕД, содержащий. отборники давления, : установленные на различных уровнях впроточной камере, импульсные трубки дифференциальный манометр и вторичный прибор о. т л и ч а ю щ и й о я тем,: что, с целью повышения точности искмерения прибора, отборники давления .выполнены в виде отрезков эластичных :, трубок, закрепленных в корпусе, с вренним диаметром, равным диаметру камеры, а полость, образованная внешним диаметром эластичной трубки и кор-.пусом, заполнена эталонной жидкостью.1043522. Подписное аз 7327/48 Тираж 873ВНИИПИ Государственного .комитета СССР по делам изобретений и отарытий. 113035, Москва, Ж, Рауаская ваб., тент, г. Ужгород, ул. Проектная,илыал ППП Составитель.Л....

Номер патента: 522751

Опубликовано: 15.09.1983

Авторы: Авдеев, Бабич, Гурский, Казарновский, Оргиян, Шур

МПК: C21D 9/04

Метки: рельсов, термической

...рельса водой и другими охладителями спомощью спрейеров в агрегате ролико"вого типа Г 1 и 1.2 .Известен. способ термической обработки рельсов, включающий объемную 10аустенизацию и многократное прерывистое охлаждение головки движущегося рельса при увеличении расходаохладнтеля по Мере продвижения рельса от переднего торца до середины 5и уменьшения расхода при дальнейшемпродвижении 3 3,Способ не обеспечивает высокой,эксплуатационной стойкости из-за.неоднородной структуры по глубинезакаленного слоя. Это связано счрезмерно .интенсивным (со скоростью40 С,с) охлаждением поверхностногослоя головки толщиной 3-4 мм и прерывистымхарактером охлажденияцель изобретения - увеличениеэксплуатационной стойкости рельсовпутем повышения...

Номер патента: 1042179

Опубликовано: 15.09.1983

Автор: Авдеев

МПК: H03K 17/00

Метки: временной, коммутатор

...к выход ным информационным. шинам, первые уп- .равляющие выходы блока управлениясоединены с соответствующими входами адресного блока и регистра, введены блок распознавания кода призна ка и блок состояния, адресные входыкоторого соединены со вторыми выходами дешифратора, а выход подключенк первому входу блока управления,вторые управляющие выходы которого 10 соединены со вторыми адресными входами блока элементов ИЛИ-НЕ, третьиадресные входы которого подключенык выходам адресного блока и адреснымвходам блока уплотнения, при этом ад 15 ресный выход последнего соединен сдругим входом регистра, а управляющий выход подключен ко входу блокараспознавания кода признака, выходкоторого соединен со вторым входом 2 О блока управления, первые...

Номер патента: 1040308

Опубликовано: 07.09.1983

Авторы: Авдеев, Авдентов, Молин, Панина, Сасса

МПК: F27D 1/16

Метки: индукционной, печи, плавильный, тигельной, узел

...плавильный узел индукционной тигельной печи, состояЩийиз пода и тигля, выполненного изогнеупорного бетона и имеющего днище и боковые стенки 2.Основным недостатком известнойпечи является усадка жароупорногобетона при сушке и разогреве печина 0,5-0,8-, что приводит к образованию трещин в тигле, Чаще всего образуются горизонтальные кольцевыетрещины в нижней части тигля, пофскольку стенки тигля печи при уменьшении в объеме во время усадки поднимают дно тигля над подиной. Междудном тигля и футеровкой пода печивозникает зазор,Тигель, эажатьриндуктором, находится в висящем положении, Во время эксплуатации печи при загрузке болванок или тяжеловесного лома происходят удары по35дну тигля, в результате чего дно печи садится на подину и...

Номер патента: 1040288

Опубликовано: 07.09.1983

Авторы: Авдеев, Зайцев, Поздняков, Тройнин

МПК: F24F 6/02

Метки: воздуха, увлажнения

...Перемещая отражатель 13 с помощью винтового привода 17 по продольной оси цилиндрического тела 11, можно частично или полностью открывать направляющей обоймой 16 входные отверстия, 15 в перфорированный тру- . бопровод 9. В этом случае часть воздуха, поступающего с напорной стороны вентилятора 2, направляется отражателем 13 через отверстия 15, перфорацию трубопровода 9 в воду,. из которой он выходит в виде пузырьков, захватывая при этом частицы влаги и увеличивая площадь контакта проходящего воздуха из цели 4 в шель 5 с поврехностью воды из-за ее "кипения". Это существенно повышает влажность обрабатываемого воздуха. Таким образом, влажность воздуха можно регулировать поворотом .щхворок 6 и 7, заслонкой 10, перемещением отражателя...

Номер патента: 1040043

Опубликовано: 07.09.1983

Авторы: Абакелия, Авдеев, Зайцев, Тройнин

МПК: E02D 7/00

Метки: возведения, плаву, полого, сооружения, транспортируемого

...изготовленного сооружения, и последуюшуюз транспортировкуего на плаву к месту установки 21Недостатком его является сложностьпроизводства работ иэ-за отсутствия30жесткой опоры сооружения при бетонировании,Целью изобретения является упрощениепроизводства работ.Поставленная цель достигаетоя тем,что согласно способу возведения транспортируемого на плаву полого сооружения,преимущественно резервуара, включающемуизготовление днища, бетонирование стен сооружения в скользящей наплавной опалубке с 40одновременной заливкой воды в полостьсооружения, откачку воды из полости изготовленного ссоружения и последующую.транспортировку его на плаву к местуустановки, днище сооружения изготовляют на основании осушенного дока, а прибетонировании стен в...

Номер патента: 1039525

Опубликовано: 07.09.1983

Авторы: Авдеев, Зайцев, Поздняков, Тройнин

МПК: B01D 29/38

Метки: действия, непрерывного, самоочищающийся, фильтр

...достигается тем, что самоочищающийся фильтр непрерывного действия, содержащий корпус, разделенный фильтрующими перегородками на камеры исходной и осветленной жидкости, устройство для подачи исходной жидкости, выполненное в виде сообщающегося с камерами исходной жидкости раздаточного коллектора с входным патрубком, и установленное в в камере осветленной жидкости по оси кор пуса устройство обратной промывки, укрепленное на полом валу с приводом, снабжен завихрителями, выполненными в виде спирали, установленными по обе стороны привода, который размещен в раздаточном коллекторе и выполнен в виде крыльчатки, а входной патрубок коллектора установлен по касательной к крыльчатке. На фиг. 1 приведен предлагаемый фильтр,общий вид; на фи . 2 -...

Номер патента: 1038706

Опубликовано: 30.08.1983

Авторы: Авдеев, Изюмов, Куприянов, Росляков

МПК: F23C 5/24

Метки: встречно-пересекающимися, струями, топочное

...рециркуляции топочных газов, приводящих кперегреву экранных поверхностей нагрева,и их коррозии врезультате образованиясерного ангидрида и окислов азота. Бель изобретения - повышение надежности,Указанная цель достигается тем, чтов топочном устройстве со встречнопересекающимися струями, содержащем соединенные пережимом камеру охлажденияи камеру сгорания с наклоненными внизгорелками на ее передней и задней стенках и укрепленную на поду камеры сгорания.посредством двускатной крыши вертикальную перегородку, последняя выполнена в виде неохлаждаемой решетки,8706 2На чертеже изображено топочное устройство, продольный разрез.Топочное устройство со встречнопересекающимися струями содержит соединенные пережимом 1 камеру 2 охлажденияи камеру 3...

Номер патента: 1038613

Опубликовано: 30.08.1983

Авторы: Абакелия, Авдеев, Зайцев, Тройнин

МПК: F04D 29/44

Метки: вентилятор, центробежный

...вентилятора путем предотвращения забивания зазоров между рабочим колесом и корпусом.Поставленная цель достигается тем, что в центробежном вентиляторе, содержащем корпус с нагнетательным и всасывающим патрубками, размещенное в корпусе рабочее колесо и установленную перед ним и на его валу крыльчатку с обтекателем, лопасти которой имеют криволинейные ножевые кромки, обтекатель выполнен, с центром тяжести, смещенным относительно продольной оси и снабжен направляющими ребрами и подшипником, с помощью которого он установлен на Кроме того, внутренняя поверхность всасываЮщего патрубка снабжена направляющими ребрами. 5 0 35 20 25 30 35 40 45 На фиг.1 представлен вентилятор,продольный разрез; на фиг,2 - видпо стрелке А на фиг,1,Центробежный...

Номер патента: 1037208

Опубликовано: 23.08.1983

Авторы: Авдеев, Выгодский, Гильдебрандт, Демичев, Евтушенко, Изаак, Кузнецов, Мышляев, Фомин

МПК: G05B 13/02

Метки: регулятор

...три блока задержки, первыиблок сравнения, два исполнительныхблока, последовательно соединенныевторой блок сравнения, первый фильтрнизкой частоты и обратную модельобъекта, последовательно соединенные 1 О третий блок сравнения и второй экст"раполятор, последовательно соединенные четвертый блок задержки и первыйсумматор, последовательно соединенныепятый блок задержки и четвертый баок 15 сравнения, введены пятый блок сравнения, второй, третий и четвертыйфильтры низкой частоты, второй сумматор, третий и четвертый масштабирующие блоки, последовательно соединен" 20 ные сигнум-реле и блок умножения,последовательно соединенные блокопределения модуля, пятый фильтрнизкой частоты, пятый масштабирующийблок и ограничитель, подключенный 25 вторым...

Номер патента: 1037083

Опубликовано: 23.08.1983

Авторы: Авдеев, Гильдебрандт, Демичев, Ершов, Кузнецов, Парпаров, Шеметов

МПК: G01K 7/02

Метки: жидкого, металла, температуры

...участок температурной кривой имеет небольшую длительность. Наличие таких участков объясняется, апример, Повышенной инерционностью отдельных экземпляров термоэлектрйче ких преобразователей, замедленным погружением термопреобраэователя в металл и малым временем пребыаания там быстрым сгоранием термопреобраэователей разового пользования. Вследствие того что оценка величины сигнала формируется с учетом оценки про взводной сигнала, которая обладает инерцией при переходе с участка про-,Трева термоэлектрического преобразователя к стационарному участку,н ходе всего замера наблюдается затянутыйпереходной процесс оценки сигнала относительно действительного значения,Наличие такого переходного процессаувеличивает длительность всегозамера...

Номер патента: 1036402

Опубликовано: 23.08.1983

Авторы: Авдеев, Алабин, Борискин, Орлов, Прокопенко, Саликов, Тамаров

МПК: B07B 13/04

Метки: инерционный, сепаратор

...врацения ротора( а радиус опредепятот иэ соотношения где К - радиус цилиндрической поверхности. - коэффициент сопротивления движения сепаратируемого продукта по лопасти- расстояние от оси врвшенчя роотора по начала калибровочных каналов;- расстояние от осц вращения ротора по конца рабочей части калибровочных каналов=Аг+1" исоЧ; 0 -расстояние межпу началом и концом рабочей части калибровочных каналов=К Б 1 иОР-я.- угол межпу рапиусамиц Г 02 4Исхопный пропук 1 через загрузочное приспособленце 1 поступает на распрепедитедьный конус 4 и поп действием центробежных сид инерции пвцжется вполь рапиадьных направляющих 5, разгоняясь По скорости, равной 2-4 м/с, При указанной скорости пропукт поступает на попасть 6, ге поп действием корцодцсовых...

Номер патента: 1036344

Опубликовано: 23.08.1983

Авторы: Авдеев, Зайцев, Поздняков, Тройнин

МПК: B01D 25/20

Метки: жидкости, фильтр, щелевой

...регулирования зазора снабжено шпиль кой, закрепленной одним концом на каркасе и снабженной на свободном конце гайкой и пружиной, в поршне выполнено отверстие при этом свободный конец шпильки размещен в отверстии поршня и контактирует с ним через пружину.При этом пружину вьролняют в виде тарелки,Кроме того, Фильтр снабжен упругим элементом и гребенкой, размещенной в пазах каркаса и контактирующей с витками пружины, при этом гребенка может быть закреплена на конце упругого элемента, жестко соединенного с каркасом.Для повышения степени очистки жидкости целесообразно сечение пружины сжатия Фильтрующего элемента выполнить в виде ромба, при этом большую диагональ ромба разместить параллельно оси Фильтрующего элемента, Соотношение диагоналей...

Номер патента: 1036317

Опубликовано: 23.08.1983

Авторы: Авдеев, Бойков, Болотин, Грачева, Саенко

МПК: A23N 17/00

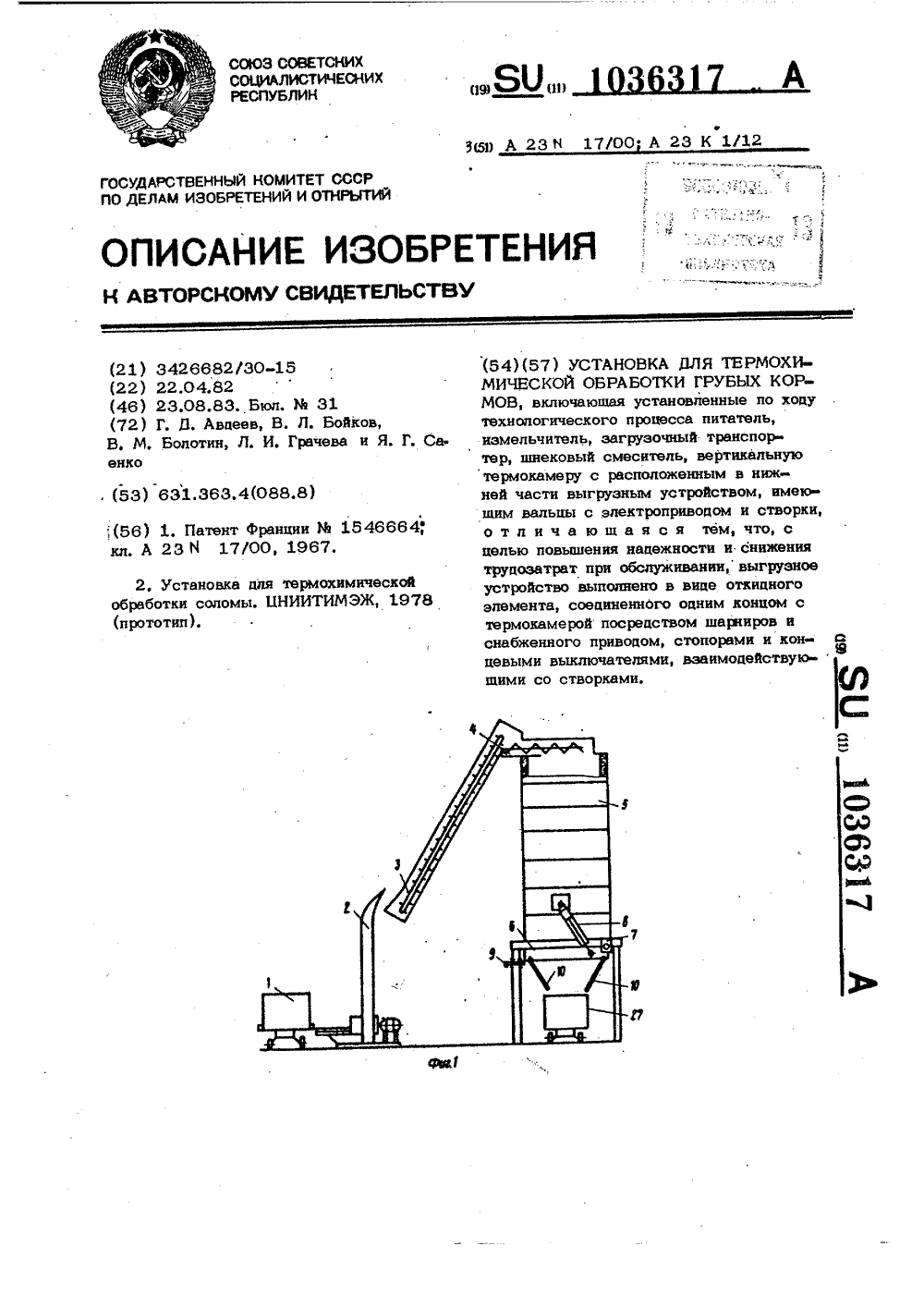

Метки: грубых, кормов, термохимической

...для термохимической обра ботки грубых кормов включает установ ленные по ходу технологического процес са питатель 1, измельчитель 2, загру 40 зочный транспортер 3, шнековый смеси- тель 4, вертикальную термокамеру 5 с распрложенным в нижней части выгруэным устройством 6, выполненным в виде откидного элемента, соединенного одним45 , концом с термокамерой 5 посредством шарнира 7 и снабженного приводом (гидрое цилиндрами) 8 и стопорами 9, предохраняющими от самопроизвольного .открывания, и установленными в нижней части створками 3.0, взаимодействующими с концевыми выключателями 11 электродвигателя 12 вальцов 13. В верхней части выгрузного, устройства 6 посредством йодшипников 14 установлены вальцы 13 квадратного сечения с...

Номер патента: 1033875

Опубликовано: 07.08.1983

Авторы: Авдеев, Зельцер, Киселев, Мышляев, Руденков

МПК: G01G 19/24

Метки: весового, веществ, дозирования, подлежащих, смешиванию

...блок 25 запоминания, четвертый блок З 526 сравнения, первый задатчик 27 пер-вый блок 28 сравнения, второй эадатчик 29, второй блок 30 сравнения, блоки 31 и 32 управления затворомвторого питателя с релейным устрой Оством 33 и первого питателя с релейным устройтвом 34.Устройство работает следующим образом.При поступлении -материала в грузоприемный бункер 1 сигнал с датчиков2, пропорциональный массе материалав бункере 1, подается на вход блока3 измерения сигналов датчиков и навход блока 4 определения скоростизагрузки, выполненного, например, в виде дифференцирующего звена. С выхода блока 4 сигнал о скорости загрузки Ч(й) поступает также на входыпервого переключателя 5 и блока 8 55 задержки, на,второй вход третьегопереключателя 2, на первые...

Номер патента: 1030958

Опубликовано: 23.07.1983

Авторы: Авдеев, Мышляев, Тараборина, Шемелева

МПК: H03H 17/06

Метки: интерполирующий, фильтр

...элемента сравнения, второй вход которого является входом устройства, введены элемент задержки, и элементов памяти, (п+1) блоков вычитания, (п+1) блоков ограничения и (о+1), масштабирующих элементов, при этом -ый элемент памяти, (-ый блок вычитания, 1-ый блок ограничения и 1-ый масштабирующий элемент ( = 1, 2п ) включены последовательно между вхоДом устройства и соответствующим входом сумматора, й(е) х(с) - х (с) 45 50 поступает на вход ограничителя 2Бсли Е(с) превышает величину огра-.ничивающегр напряжения р, то в ограничителе 2 он ограничивается доэтой величины. Это можно представить выражением Р; при (с) ЪЬ6(с) й(с) при -р(Я(Ц(8.р при Е(с)(р 5560 где 6( с ) - выходной сигнал ограничителя 2.Сигнал Я(с) поступает на интегратор 3, на...

Номер патента: 1030307

Опубликовано: 23.07.1983

Авторы: Авдеев, Зайцев, Тройнин, Юдин

МПК: B66D 5/16

Метки: вертикального, груза, перемещения

...двумя роликами б с пазами 7, установленными на ребрах полки 8 двутавра 9. Пластины 4 и 5 шарнирно соединены между собой с помощью распорной стойки 45 10 с возможностью их поворота относительно каждого ее конца. На одном конце пластины 1 и 5 снабжены консолями 11 и 12, соединенными между собой винтовой стяжкой 13, 50размещенной в вильчатой прорези 14 консоли 12. Винтовая стяжка 13 снабжена пружиной 15 и гайкой 16,Один из роликов б выполнен ведущим и снабжен приводом в виде ре дуктора 17 с передаточным отношением, обеспечивающим предотвращение самопроизвольного опускания устройства при отсутствии приложения усилий на рукоятку 18 привода. К распорной стойке 10 прикреплено седло 19 для монтажника-верхолаза, Сед.ло 19 снабжено опорным...

Номер патента: 1028828

Опубликовано: 15.07.1983

Авторы: Авдеев, Черкасов

МПК: E06B 3/46

Метки: большепролетные, ворота, зданий, пневматические, сооружений

...фиг. 7 -нижняя часть цилиндрического элемента ворот, поперечное сечение; на фиг. Ь - цилиндрические элементы ворот, сечение в плане;на фиг. 9 - ворота, треугольная форма; нафиг. 10 - то же, криволинейная форма; нафиг, 11 - то же, Г -образная форма", нафиг. 12 - то же, сложная форма, состоящая.из двух трапеций. Конструкция ворот состоит из пневматических воздухонесомых цилиндрических элементов 1, сгруппированных в две панели, верхнюю и нижнюю. Элементы верхней панели подвешены к конструкции покрытия 2, элементы нижней панели закреплены в конструкции пола 3. Жесткость элементов при воздействии ветровой нагрузки обеспечивается тросами 4. Изгибу элементов в противоположную сторону тросы не препятствуют. В пневматических цилиндрических...

Номер патента: 1028779

Опубликовано: 15.07.1983

Авторы: Абакелия, Авдеев, Зайцев, Тройнин

МПК: E02D 5/38

Метки: свая

...горизонтальную диафрагму, снабжена тягами, а диафрагма выполнена со сквозными каналами, в которых установлены за-, жимные приспособления, причем каждая тяга нижним концом жестко при- . креплена к нижней части полого ствола и пропущена через соответствующее зажимное приспособление в диафрагме. 35На фиг,1 показана схема сваи в начале погружения, продольный разрез; на фиг,2 - то же после погружения; на Фиг.З - разрез А-А на фиг.21 на. фиг,4 - узел крепления тяги к диаф рагме, продольный разрез на фиг.5 вид сверху, узел крепления.Свая включает полый ствол 1 с но-. женой частью 2 и размещеннуюв его пблости горизонтальную диафрагму 3. К ножевой части 2 по периметру жестко закреплены тяги 4 иэ стального троса с айтйкоррозионной защитой или...

Номер патента: 1028622

Опубликовано: 15.07.1983

Авторы: Авдеев, Андреев, Волков, Корнеев, Куатбаев, Нурманагбетов, Певзнер, Райзман, Романов, Щербань

МПК: C04B 7/36

Метки: кирпича, силикатного

...О/510 у свыше 2,5 и повышении температуры свыше 105 С возможно полноеразложение двухкальциевого силиката,что влечет за собой снижение активности силикатного шлама. По предлагаемому способу любой техногенный продукт, содержащий двух кальциевый силикат, например белитовый шлам, смешивают с силикатным раствором с йа О/10 = 0,5-2,5 в количест ве, обеспечивающем Ж/Т равным 2:1 1:2 преимущественно 1:1 , и подвергают непрерывному перемешиванию при заданной температуре и в течение определенного временив зависимости от концентрации щелочного раствора, времени выдержки и температуры суспензии. В результате проведения этой новой технологической операции обеспечивается протекание реакции между двухкальциевым силикатом и щелочным раствором с...

Номер патента: 1029140

Опубликовано: 15.07.1983

Авторы: Авдеев, Коровин, Могильный, Мышляев, Строков, Фомин, Юдин

МПК: G05B 13/02

Метки: экстремального

...адаптации, выход второго блоказадержки подключен к первому входучетвертого блока сравнения второйвход которого соединен с выходом пятого фильтра низкой частоты, а выходс входами. блока выделения модуля,сигнум-релЕ и вторым входом первогоблока умножения, выход шестого Фильтра низкой частоты соединен с вторымвходом пятого блока сравнения, выход.второго масштабирующего блока - свторым входом третьего блока адапта-.ции, выход интегратора через:последовательно соединенные восьмой блоксравнения и третий масштабирующийблок - с вторым входом седьмого блокасравнения, выход экстраполятора -60 с вторым входом второго блока адапта ции, выход первого сумматора - с первым входомпервого блока сравне- " ния, выход первого задатчика постоян. ной...

Номер патента: 1026309

Опубликовано: 30.06.1983

Авторы: Авдеев, Пакидов, Тихонов

МПК: H03K 17/60

Метки: высокочастотный, ключ, составной, транзисторный

...вспомогательного транзистора поступает в базу основного транзистора и форсирует его отпирание. В открытом состоянии, глубина насыщения основного транзистора определяется суммарным базовым током, являющимся суммой токов источника управляющего тока основного транзистора и эмиттерного тока вспомогательного транзистора. Для запирания ключа на базо-эмиттерные переходы основного и вспомогательного транзисторов подается отрицательное напряжение от соответствующих источников управляющих токов. Происходит за- пирание обоих транзисторов, при этом задержка на эапирание основного транзистора определяется глубиной его насы щения в открытом состоянии. Таким образом, данное устройство имеет улучшенные динамические свойства при отпирании, т.е,...

Номер патента: 1024071

Опубликовано: 23.06.1983

Автор: Авдеев

МПК: A61B 17/18

Метки: остеосинтеза

...захватом 2, браншу 3, прижимную ладку 4 и ходовой винт 5 с рукояткой 6. Ходовой винт 5 имеет резьбовое соединение с корпусом 1 и шарнирное соединение с браншей 3, Корпус 1 в дистальном отделе заканчивается лопаткой 7, имеет резьбовое отверстие и четыре симметрично расположенных стержневых выступа 8, служащих для,фиксации сменныхзахватов 2 винтом 9,Бранша 3 соединена с корпусом 1 выступом-ползунком 10, в дистальном отделеимеет стержневое соединение 11 с прижимной лапкой 4. В прижимной лапке 4.установлен ползун 12, имеющий соединение 13 в виде "ласточкиногохвостад снеподвижной частью 14, винт 15, имеющий резьбовое соединение с неподвижнойчастью 14 и шарнирное соединение 16 сползуном 12. На нижней вогнутой поверимности ползуна 12 имеется...

Номер патента: 1022084

Опубликовано: 07.06.1983

Авторы: Авдеев, Пакидов, Прокудин, Тихонов

МПК: G01R 33/12

Метки: магнитном, потерь, сердечнике

...шины элемента гальванической развязки подключены к выходнымшинам регулируемого инвертора, а вы"ходные - в диагональ переменного тока выпрямителя.На Фиг, 1 представлена структурнаясхема предлагаемого устройства;фиг. 2 - пример конкретной реализациипреобразующей части устройства.Устройство содержит источник 1 постоянного напряжения, измеритель 2 тока, регулируемый инвертор 3, блок 1управления, причем его выход соединенс управляющим входом регулируемого инвертора 3, а входные шины регулируемого инвертора 3 подключены через измеритель 2 тока к источнику 1 постоянного напряжения, обмотки 5 намагничивания с .магнитным сердечником, выпрямитель 6, в диагональ переменноготока которого включена обмотка 5 намагничивания, элемент 7 гальванической...

Номер патента: 1020714

Опубликовано: 30.05.1983

Авторы: Абакелия, Авдеев, Зайцев, Тройнин

МПК: F24F 3/14

Метки: воздуха, увлажнения

...противоположную направлению закрутки, лопатками. ,щНа. фиг. 1 изображена схема устрой;тва цля увлажнения воздуха; на фиг. 2 то же, виц.с торца.Устройство цля увлажнения состоитиз возцуховоца 1:и эжектора 2 эжектор 452 выполнен из рида последовательно установпенных в возцуховоце 1 по хоцу цвижвния воздуха конфузоров 3, имеющих наконцах прямолинейные участки 4, причемпоперечное сечение каждого послецукщегопо ходу движения воздуха коифуэора больше поперечного сечения прецьщущегр,онфузоры 3 закреплены на возцуховоце1 при помощи установленных под углом. к потоку воздуха лопаток 5, а.активноесопла 6 эжектора 2 снабжено закручивателем 7 цля закрутки потока в сторону,противоположную направлению закруткипотока лопатками 5. Жидкость к соплу...

Номер патента: 1019157

Опубликовано: 23.05.1983

Авторы: Авдеев, Левицкий, Ревняков

МПК: F16H 57/06

Метки: блокирующее

...корпуса. Оси каналов выполнены в одной плоскости 11.Недостатком известного устройства является то, что взаимно перпендикулярные каналы в корпусе выполнены в одной плоскости, что не может обеспечить блокировку четырех параллельных штоков.Целью изобретения является обеспечение блокировки четырех параллельных между собой штоков.Поставленная цель достигается тем, что в блокирующем устройстве, содержащем корпус, размещенные в нем параллельные между собой штоки и взаимодействующие с ними запирающие элементы, размещенные во взаимно перпендикулярных каналах корпуса, оси каналов выполнены в разных параллельных плоскостях, сдвинутых относительно друг друга вдоль оси штоков на величину, равную - я - д, где д - диаметр канала. На фиг.показано...

Номер патента: 1018247

Опубликовано: 15.05.1983

Автор: Авдеев

МПК: H03K 17/62

Метки: распределитель, шаговый

...конденсатор 2 и ячейки 3, подключенные к источнику 4 постоянного напряжения через управляющий ключ 5. Каждая из ячеек 3 содержит дистанционный переключатель с включающей обмоткой б и отбойной обмоткой 7. В цепь включающей обмотки 6 включен тиристор 8 а в цепь отбойной обмотки 7 включентиристор 9. Начала обмоток дистанционных переключателей и катоды всех тиристоров соответственно объединеныи подключены к положительной и отрицательной шине питания ячеек. Всеячейки 3 содержат переключающую группу контактов 10, размыкающий контакткоторой, в каждой ячейке, начиная совторой, подключен к подвижному кон"такту предыдущей ячейки, размыкаю"щий контакт в первой ячейке подключенк управляющему электроду тиристора 8собственной ячейки, замыкающие...
