Номер патента: 1599135

Опубликовано: 15.10.1990

Авторы: Авдеев, Веденьев, Гасанов, Гортинский, Школьников

МПК: B07B 4/02

Метки: зерна, пневмосепаратор

...канап 2 поступает5дополнительное коЛичество воздуха,отсасываемое из осадочной камеры 3винтилятором 8, и объединяется с транспортирующим воздушным потоком, постуОпающим из обводного канала 14. Объединенный поток, обеспечивая требуемыйудельный расход воздуха на пневмосепарирование 500-900 м /т, выделяет3иэ зерна аэродинамические легкие примеси и уносит их в осадочную камеру3. Очищенное зерно выпадает из пневмосепарирующего канала 2 и выводится изпневмосепаратора через бункер 9 шлюзовым затвором 11. Примеси осаждаются эа счет гравитационных и центробежных сил в осадочной камере 3,Воздушный поток направляющей стенкой 16 делится на две части, Одна циркулирующая засасывается диаметральным 25вентилятором 8 и поступает через...

Номер патента: 1597238

Опубликовано: 07.10.1990

Авторы: Авдеев, Антюхин, Гехтман, Олейников, Резуев

МПК: B07B 13/04

Метки: разделения, сыпучих

...5, установленного навертикальном валу 6, вращение которомупередается от электродвигателя 7 через редуктор 8. В центре ротора размещено распределительное устройство,выполненное в виде конуса 9 с примыкающими к нему радиальными дефлекторами 10. По периферии распределительного устройства закреплены элементы11, которые образуют разделяющую поверхность в виде конической чаши склиновидными каналами. За разделяющейповерхностью установлены лопасти 12с калибрующими каналами 13, размеркоторых увеличивается в радиальномнаправлении. В конце лопастей размещены выводные устройства, предназначенные для удаления частиц основнойфракции из ротора в соответствующийсборник Фракции, Выводные устройствасостоят из радиальных вертикальныхповерхностей 14,...

Номер патента: 1596375

Опубликовано: 30.09.1990

Авторы: Авдеев, Полеский, Симансон

МПК: G09G 1/08

Метки: векторов, генератор

...потенциал "О", благодаря чему на соответствующий входсумматора 21 поступает приращениеХ беэ инверсии.20 Таким образом, на выходе сумматора 21 постоянно находится дополнительный код разности абсолютных значений приращений координат, знаккоторой поступает на вход элемента 25 ИСКЛЮЧАЮЩЕЕ ИЛИ 19 для сравнения сознаком приращения ЛУ.Так как до прихода сигнала "Пуск"триггер 12 управления и накапливающий регистр 13 находятся в нулевом 30 состоянии, то на инверсном выходезнакового разряда накапливающегорегистра 13, поступающего на соответствующий управляющий вход коммутато. ра 18 и на вход элемента ИСКЛЮЧАЮ- ЩЕЕ ИЛИ 16, установится потенциал"1", в результате чего на выходе коммутатора 18 появляемся разностЬ абсолютных значений с...

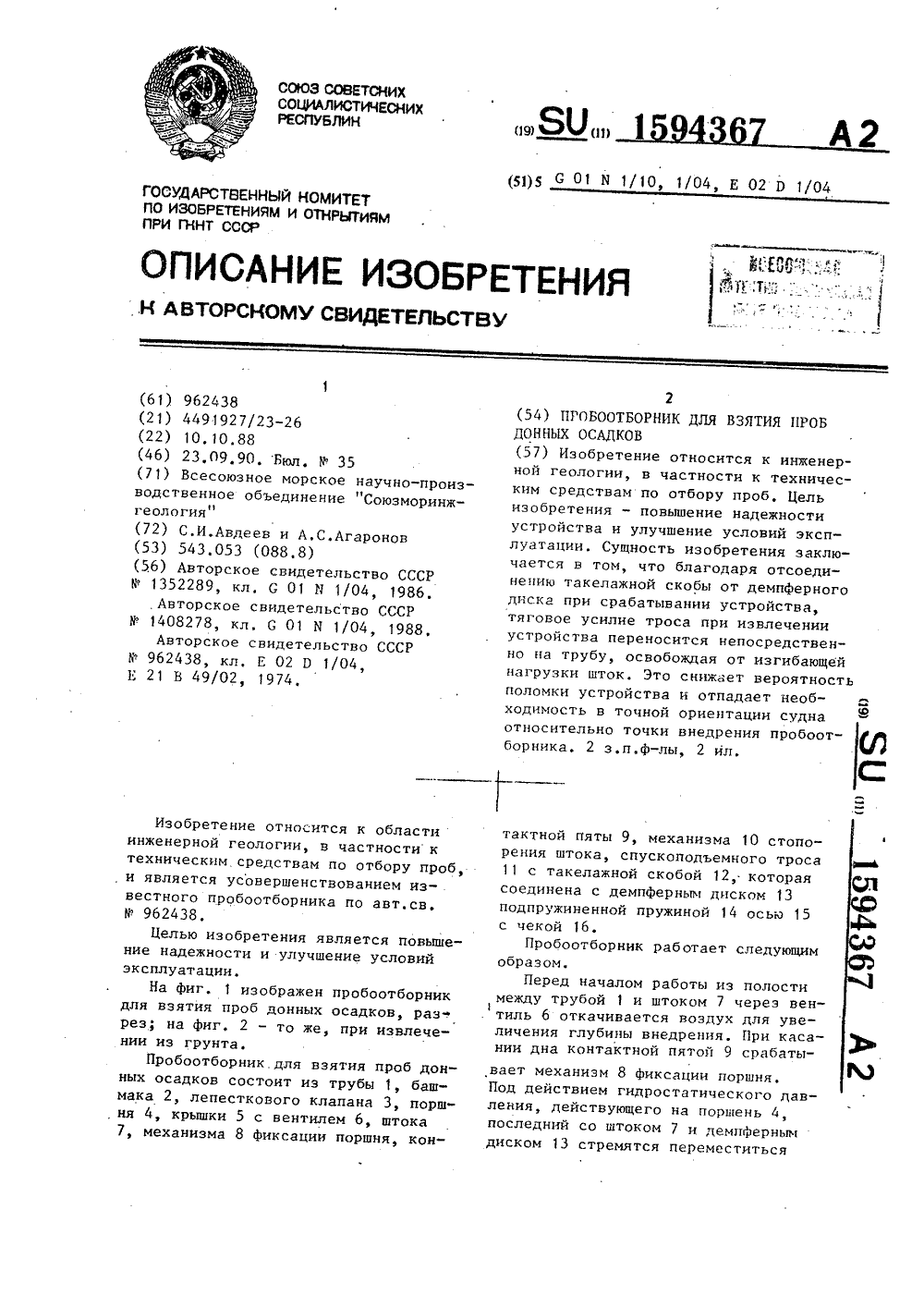

Номер патента: 1594367

Опубликовано: 23.09.1990

Авторы: Авдеев, Агаронов

МПК: E02D 1/04, G01N 1/04, G01N 1/10 ...

Метки: взятия, донных, осадков, проб, пробоотборник

...в том, что благодаря отсоединению такелажной скобы от демпферного диска ири срабатывании устройства, тяговое усилие троса ири извлечении устройства переносится непосредственно на трубу, освобождая от изгибающей нагрузки шток. Это снижает вероятность поломки устройства и отпадает необ- аФ ходимость в точной ориентации судна относительно точки внедрени пробоотборника. 2 з.п,ф-лы, 2 илС:вверх ДемпФерный диск 13 упирается и столб воды, остается на месте, а труба 1 внедряется в грунт. Чека 16 освобождает ось 15, пружина 14 сжимается и, увлекая за собой ось 15,5 освобождает такелажную скобу 12 с тросом 11Таким образом, при извлечениии пробоотбориика из грунта точка приложения усилия извлечения переносится на крышку 5, при этом...

Номер патента: 1593675

Опубликовано: 23.09.1990

Авторы: Авдеев, Зайцев, Кузнецов, Суховерхов

МПК: B07B 7/08

Метки: классификатор, пневматический

...патрубки 6 и 7, Патрубки 8 и 9 используются для вывода соответст 55 венно крупной и мелкой Фракций.Классификатор работает следующим образом,расположены патрубки 6 и 7 подводаисходного материала и воздуха и патрубки 8 и 9, вывода крупного и мелкогопродукта, Исходный материал подаетсяв КП 5, куда поступает и воздух изпатрубка. Материал закручивается СЭ3, 4. Крупные частицы по внутреннейстенке ВК 1 сползают вниз и удаляются через патрубок 8. Мелкие частицыпосле закрутки СЭ 3, 4 двигаются вместе с воздухом вверх и удаляются черезпатрубки 9. За счет увеличения центробежных сил уменьшае тся уно с крупных частиц с мелочью, 3 ил. Исходный материал подается черезпатрубок 6 в полость 5, где взвинчи;вается воздушным потоком, поступающимчерез...

Номер патента: 1590638

Опубликовано: 07.09.1990

Авторы: Авдеев, Воскресенский, Лещинский, Шемякин

МПК: F04B 15/02

Метки: бетононасос

...штока 16 связанный с приводом возвратно-поступательного движения (не показан). Оба Я-образных патрубка 8 своими концами, обращенными к нагнетательному трубопроводу 17, шарнирно прикреплены к общей плите 18, установленной с возможностью возвратнопоступател ьного движения между, двумя крайними положениями в плоскости, перпендикулярной оси нагнетательного трубопровода 17, при помощи гидроцилиндров 19, шарнирно связанных с рамой 1 и подвижной плитой 18. Нагнетательный трубопровод 17 соединен с неподвижной плитой 20, закрепленной на раме 1. Шар. нирное соединение конца патрубка 8 с подвижной плитой 18 обеспеЧивается подшипником 21, а герметизация стыка между торцом патрубка 8 и неподвижной плитой 20 осуществляется иэносостойкой пластиной...

Номер патента: 1589232

Опубликовано: 30.08.1990

Авторы: Авдеев, Кузьминых, Ожгихин

МПК: G01V 1/22

Метки: информации, сбора, сейсмической

...Новое включение хронизатора 9 происходит только посредствомимпульса в случае приема сообщенияот других станций, на которых имеется превышение сейсмосигналом порогового уровня. Если ни в одном из принятых за время между двумя собственными передачами сообщений не зарегистрировано превышение порогового 5 158923 станций системы, за время межцу двумя передачами этой станции 1.М не будет обнаружено превышения порогового значения сейсмосигналом на выходесейсмоприемника 14 одной из станций 1.11.И, т.е. если триггер 16 этих станций не перебросится внулевое состояние. Импульс напряжения (фиг.2, временная диаграмма 26) с выхода хронизатора 9 в конце передачи устанавливает триггер 17 в нулевое состояние (фиг.2, диаграмма 20), подготавливая его...

Номер патента: 1586788

Опубликовано: 23.08.1990

Авторы: Аблогин, Авдеев, Гаврилов, Данченко, Михайлов, Халанский, Ярмашев

МПК: B07B 1/22

Метки: вороха, зерносоломистого, разделения

...но меньше длины соломистых частиц, затем материал подают на смежный последующий ба 1586788рабан, просеивают и отводят надрешетную фракцию с внешней поверхности последнего барабана, одновременно с дополнительным просеиванием осуществляют очистку внешних поверхностей смеж ных барабанов, направление вращения барабанов и очистителя совпадает, окружная скорость вращения последующего барабана больше предыдущего, а окружную скорость вращения очистителя устанавли вают больше окружной скорости вращения предыдущего барабана, но меньше окружной скорости вращения последующего.Устройство для осуществления способа(решетный сепаратор) состоит из сетчатых 15 барабанов 1 и 2, питающего лотка 3, щеточных очистителей 4 и 5, подающего приспособления 6...

Номер патента: 1585548

Опубликовано: 15.08.1990

Авторы: Авдеев, Сеид-Гусейнов

МПК: F04B 43/02

Метки: насос-дозатор, объемный

...чертеже изображен объемный насос-дозатор.Объемный насос-дозатор содержит корпус 1 с входным каналом 2 и нагнетательным клапаном 3, упругую диафрагму 4, размещенную в корпусе 1 с образованием камеры 5 вытеснения, и плунжер 6, установленный с воэможностью взаимодействия с диафрагмой 4. На торце корпуса 1 со стороны камеры 5 вытеснения выполнена кольцевая канавка 7, сообщенная с входным каналом 2 и расположенная коаксиально камере 5 вытеснения с образованием между ней и канавкой 7 разделительного пояска 8 со скругленной со стороны камеры 5 вытеснения кромкой.Насос-дозатор работает следующим образом.. Плунжер 6 установлен с возможностью возвратно-поступательного перемещения. При движении плунжера 6 в.сторону диафрагмы 4 он упирается в нее...

Номер патента: 1583713

Опубликовано: 07.08.1990

Автор: Авдеев

МПК: F22B 35/02, F22D 5/16

Метки: барабанный, котел

...и после нее по ходу потока к входному 16 и выходному 18 трубопроводам, а входной 17 и выходной 19 трубопроводы подключены к соединительным трубопроводам 8 и 9 до и после испарителя 3.В барабанном котле с тепловой схемой, представленной на фиг. 2, соединительный трубопровод 7 за экономайзером 2 снабжен задвижкой 25, а входной 17 и выходной 19 трубопроводы регулировочной поверхности 13 подключены к соединительному трубопроводу 7 до и после задвижки 25 походу потока.При работе котла на мазуте открывается задвижка 24 на соединительном трубопроводе 11 и задвижки 20 и 22 на входном и выходном трубопроводах регулировочной поверхности 13, а задвижки 21 и 23 закрываются. Регулировочная поверхность в этом режиме подключается к пароперегревателям...

Номер патента: 1583322

Опубликовано: 07.08.1990

Авторы: Авдеев, Лавренюк, Ткачук

МПК: B63B 3/68

Метки: пол, помещения, рефрижераторного

...101 Изобретение относится к помещениям с воздушными системами охлажденияи может быть использовано в рефрижераторных помещениях морских и на,земных транспортных среДств.Целью изобретения является сниже. ние энергозатрат путем рационального воздухораспределения.,На фиг.1 изображен элемент центральной части пола судового рефрижераторного помещения при отсутствиигруза, общий вид; на фиг.2 - то же,прй наличии груза.Пол рефрижераторного помещения имеет центральную и периферийную частии состоит из теплоизолирующего основайия 1, перфорированной панели 2 сограничителямц 3 и ребрами 4. В отверстиях перфорации панели централь. ной части пола закреплены упругиеэлементы в виде пластин 5. УпругиеэлЕменты с наружной стороны имеютвыступы 6, которые...

Номер патента: 1580066

Опубликовано: 23.07.1990

Авторы: Авдеев, Васечко, Куприянова, Редько

МПК: F16C 33/20

Метки: подшипник, самосмазывающийся, скольжения

...подшипник скольжения содержит корпус 1, в расточке которого размещена разрезная втулка 2, Цапфа вала 3 установлена во втулке 2 с натягом. Наружная поверхность втулки 2 выполнена с участком 4, эксцентричным внутренней поверхности втулки 2, контактирующей с цапфой вала 3, при этом между участком 4 поверхности втулки 2 и расточкой корпуса 1 образован зазор 5. В расточке корпуса 1 установлена призматическая шпонка 6, контактирующая с участком 4 поверхности втулки 2, Прорезь 7 втулки 2 выполнена спиральной.Самосмазывающийся подшипник работает следующим образом.В процессе работы самосмазывающегося подшипника скольжения цапфа вала 2 вращается внутри втулки 2. По мере работы внутренняя поверхность втулки 2 изнашивается,...

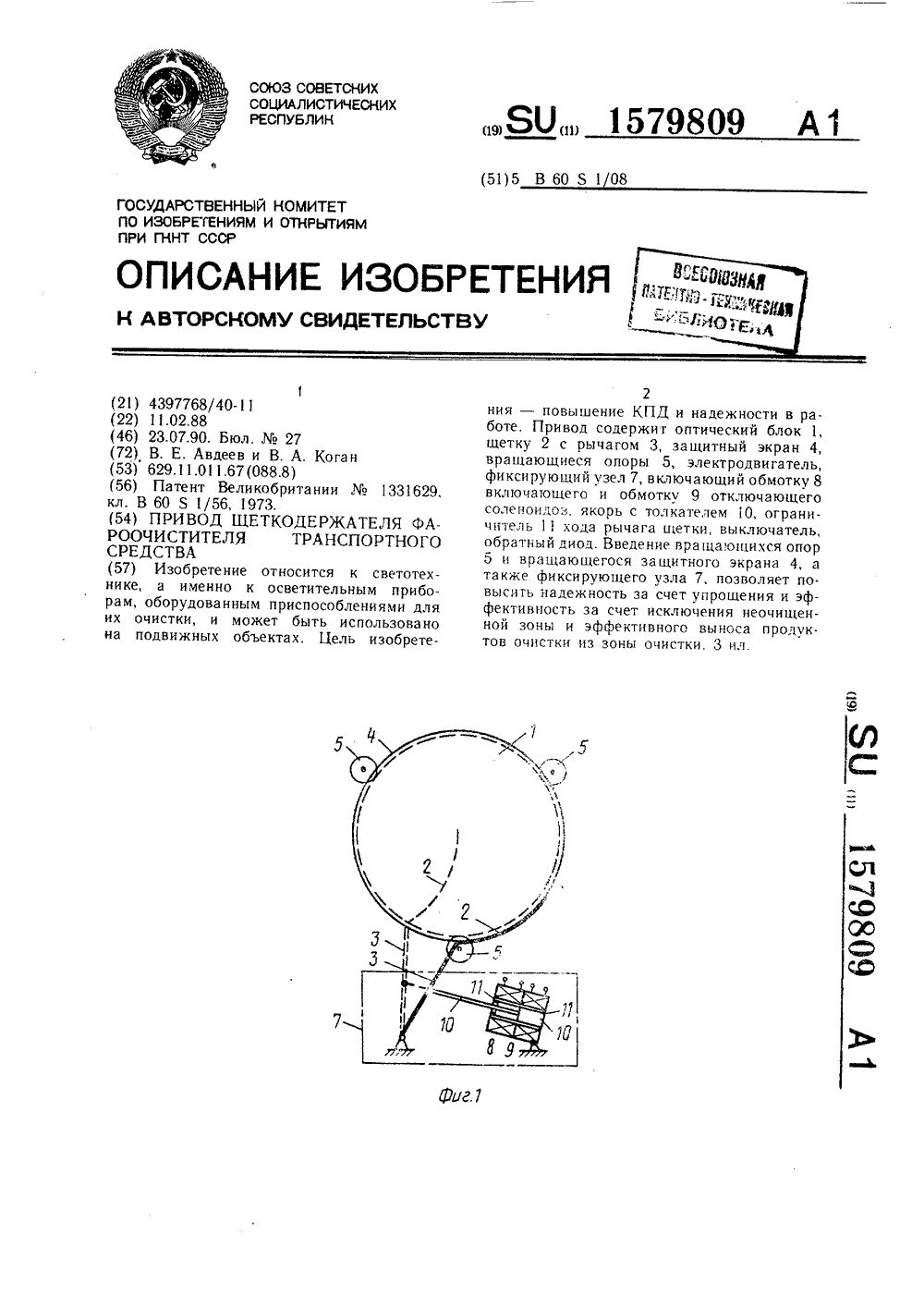

Номер патента: 1579809

Опубликовано: 23.07.1990

Авторы: Авдеев, Коган

МПК: B60S 1/08

Метки: привод, средства, транспортного, фароочистителя, щеткодержателя

...6, с экраном 4 осуществляется любым способом, обеспечивающим достаточную надежность (фрикционное, зубчатое), При этом на щетке легко расположить омыватель (трубку с подачей омывающей жидкости). Продукты очистки удаляются с экрана и щетки за счет силы притяжения и вращения экрана (на наклонной щетке появляется составляющая, направленная вдоль щетки вниз).Рычаг 3 со щеткой 2 устанавливаются в рабочее А или исходное (транспортное) Б положение при помощи обмотки 8 включающего и обмотки 9 отключающего соленоидов, установленцых соответственно последовательно и через обратный диод 13 параллельно с электродвигателем 6, При включении выключателей 12 пусковой ток двигателя, проходя по обмотке 8 включающего соленоида, создает в ней...

Номер патента: 1578738

Опубликовано: 15.07.1990

Авторы: Авдеев, Миколайтис

МПК: G09G 1/08

Метки: вывода, информации, лучевой, трубки, экран, электронно

...сумматоре 12 выполняется вычитание (сложение в дополнительном коде) из кодов младших разрядов точек растровой развертки кодов младших разрядов координат калибровочных отверстий (константа на первом информационном входе сумматора 12, которая определяется с помощью микроскопа для конкретной калибрационной маски). На выходе сумматора вырабатываются коды отклонений координат текущей точки растровой развертки от координаты калибровочного отверстия той зоны калибровки, в которой находится текущая точка растра, С выхода сумматора эти отклонения поступают на информационный вход блока 13 памяти. Таким образом, импульсы, поступающие на вход управления записью блока 13 памяти при попадании светового пятна рас 1578738тровой развертки в...

Номер патента: 1576867

Опубликовано: 07.07.1990

Авторы: Авдеев, Богданов, Оржех, Черныш, Чухов

МПК: G01R 23/16

Метки: адаптивный, спектроанализатор

...размывания спектральныхкомпонент Сф). Для предотвращенияэтого нежелательного явления необхо 45димо адаптировать интервал й/Г 1 спектрального анализа сообразно изменениючастот сигнала х.Иэ входного сигнала х(с) в Фильтре1 выделяется одна из наиболее интенсивных гармоник (обычно первая). Таккак сигнал х(с) является полигармонилческим, то выходной сигнал х(с) фильтра 1 представлен практически чистымсинусоидальным сигналом с колеблющейся частотой 1 и амплитудой, значениекоторой не влияет на дальнейший анализ. Колебание гармонических частот анализируемого сигнала х(с) может достигать величины в +30 процентов от их среднего значения. Соответственно этому определяются порядок полосового фильтра 1, его центральная частота и полоса...

Номер патента: 1576629

Опубликовано: 07.07.1990

Авторы: Авдеев, Голубенко, Гребеньков

МПК: E02B 3/06

Метки: возведения, выполненного, гидротехнического, мягких, оболочек, сооружения

...с уклоном 1;5, и подается поднапором с помощью растворонасоса. В процессе заполнения раствором обе оболочкипрогибаются под воду в проектное полокение. Для предотвращения смещения оболочек от проектного положения призатоплении их концы необходимо закрепить в,приемках 6 на бермах канала(фиг.6).По мере заполнения оболочек 1 пластичным твердеющим раствором шлангирастворонасоса постепенно из полости оболочек выводятся. Воздух, попавший в оболочки, выходит через их концы. Режимопускания оболочек под вору регулируюттаим образом, чтобы под собственным ве 10 15 20 25 30 35 40 сом при принудительном ослаблении тормозов на лебедках 3 в растянутом состоянии опускались в поток, а затем на дно 7 и откосы 8 водовода (фиг.5 и 6), После того, как...

Номер патента: 1238453

Опубликовано: 23.06.1990

Авторы: Авдеев, Дудченко, Платонов, Поддубный, Хлопов

МПК: E21C 27/10, E21C 41/22

Метки: разработки, рудных, тел

...элемента на другое место,Нижняя часть соединенных друг сдругом сетей соединена с удерживаницими тросами 9, которые. в свою очередьприкреплены к анкерам 10. К виброме рханизму 5 прикреплен трос 11,Монтаж устройства осуществляют вверхней подэтажной выработке послеобразования отрезной щели в следущемпорядке. 15На предложенные на выработке несу. щие тросы 4 монтируют амортизаторы 7и держатели 6. Посредством держателейб к тросам 4 крепят тросовые сети 1"3в соответствующем порядке и на опре"деленном расстоянии друг от друга.Нижние. части тросовых сетей 1-3 сочленяют между собой, К держателям 6центрального троса 4 присоединяют трос8 для перемещения устройства на другое.место,.Затем тросы 4 подвешивают и крепятв узлах крепления с...

Номер патента: 1573039

Опубликовано: 23.06.1990

Авторы: Авдеев, Аверин, Киселева, Кожин, Кошелев, Кузяк, Негода, Николаевский

МПК: C21D 9/70

Метки: колодцах, массивных, нагрева, нагревательных, регенеративных, слитков

...связывающее показатель качества нагрева -выход рельсов первого сорта 1 с (вотклонениях от,среднего значения 1 с,равного 84, 1 Х), среднюю скоростьнагрева 7 и содержание Фосфора Рв готовой стали:1 с - 84,1 = 284 Р 7 Из условий получения максимально возможного выхода рельсов 1 с, равного 100 Х, найдено, чтоо,Р 7 "- 5,6.10 гминОтсюда максимально возможная(граничная) скорость нагрева слитковАЧг ргде А = 5 6 10-С9минП р и м е р 1Взяты три парыслитков (в группе по 7 шт,), каждаяиз которых получена из одного ковшарельсовой стали, выплавленной в мартеновской печи. Слитки поступают вотделение нагревательных колодцев(ОНК) и после нагрева и томленияпрокатаны с целью получения рельсовмарки Ри рассортированы,Слитки первой пары (1 и 11 группы)...

Номер патента: 1569802

Опубликовано: 07.06.1990

Авторы: Авдеев, Анисимов, Киселев, Котухов, Кошелев, Мышляев

МПК: G05B 13/02

...14. Сигнал о полученной ошибке поступает на вход пропорционально-интегрального регулятора 12. На выходе регулятора Формируется скгЯал М(1), преобразуемый исполнительным блоком в регулирующее воздействие У(1) объекта управления. Если передаточная Функция исполнительного блока близка к единице, то 11(1) 1 И(1). Сигнал у. о текущем значении выхода объекта поступает с выхода второго датчика 4 через последовательно соединенные второй Фильтр 6 низкой частоты, предназначенный для подавления5 1высокочастотной измерительной помехи,и второй масштабирующий блок 1 О наодин из входов сумматора 1,В масштабирующем блоке 10. этотсигнал умножается на постоянный коэфФициент С , величина которого показывает, в какой мере значение выхода вмомент...

Номер патента: 1566393

Опубликовано: 23.05.1990

Авторы: Авдеев, Бугрова, Степанов, Ященко

МПК: G08C 15/06

Метки: адаптивной, временной, дискретизации

...Одновременно сигнал переполнения устанав. ливает сцетный триггер 13 в противоположное состояние, записывает в регистр 9 код с выхода счетчика 12 заявок и сбрасывает последний в нулевое состояние после прохождения через элемент 11 задержки, а также поступает церез элемент ИЛИ 10 на вход установки нуля счетчика 20. На адресные входы мультиплексора 14 поступают сигналы Ц (фиг, 2 п) и не-Ц (Фиг. 2 о) от триггера 13 которые разрешают прохождение на выход мультиплексора 14 кода того блока памяти 6,1 (6.2), запись в который в данный период работы счетчика 8 адреса запрещена.35Код цисла заявок, определенный за период между нулевыми состояниями счетчика 8 адреса, поступает с выхода регистра 9 на выход делителя 18, в 40 котором находится отношение...

Номер патента: 1564638

Опубликовано: 15.05.1990

Авторы: Авдеев, Антипова, Палей, Полещук

МПК: G06F 13/10

Метки: ввода-вывода, магистрали, многосегментной, подключения, устройств

...33 адреса, иэ которого считывается командой ввода,т,е, управляю 11 ы крограке;нает о завершении передачи данных по данному каналу передачи данных,С адресно-информационного выхода46 блока 6 сканирования каналов передачи данных через двунаправленныйкоммутатор 12 обмена биты данных поступают на информационно-управляющийвход 63 линейного адаптера 13.При передаче данных линейный адаптер 13 работает следующим образом(фиг3).С информационно-управляющего входа63 линейного адаптера 13 биты данных записываются во второй регистр53. В начальный момент времени счетный триггер 59 сброшен и на выходмультиплексора 54 проходит сигнал спервого информационного входа мультиплексора 54, Втда по первому фронту тактовой частоты первый бит данныхиз второго...

Номер патента: 1564422

Опубликовано: 15.05.1990

Авторы: Авдеев, Куприянова, Мусиенко, Редько

МПК: F16C 17/02

Метки: опора, скольжения

...конусных втулок, 2 ил.ЬвЙ между которыми расположен слой смазочного материала 4, конусные втулки 5, установленные с торцов опоры с возможностью осевого фиксированного перемещения в корпусе 1. Подшипниковая втулка 3 выполнена с прорезями 6 с обеих сторон, на внешней стороне втулки 3, соответственно разрезанным сектором 7 выполнены выступы, смещенные к краям секторов 7 и контактирующие с внутренними поверхностями конусных втулок 5, причем конусные втулки 5 выполнены с противоположной резьбой (правой и левой) с углом подъема винтовой линии, обеспечивающим самоторможение, а на цапфе вала 2 жестко установлены кольца 8 таким образом, что образуют1564422 ззаранее заданный зазор 6 с соответствующими поверхностями конусных втулок 5.Опора...

Номер патента: 1561173

Опубликовано: 30.04.1990

Авторы: Авдеев, Васин, Пухляков, Тихонов

МПК: H02M 3/335

Метки: конвертор, стабилизированный, транзисторный

...импульса (на выходе трансформатора) ток нагрузки течет через одно плечо выпрямителя, а во время паузы - через оба плеча, те. ток диода во время паузы в 2 раза меньше, чем во время импульса. Следовательно среднее значение падения напряжения на внутреннем сопротивлении вторичной цепи конвертора с дросселем на выходе зависит от относительной длительности импульсов управления о и от величины входного и выходного напряжения, так как регулировка (стабилизация). выходного напряжения осуществляется изменением относительной длительности импульсов управления 3 .На Фиг. 2 представлены осцилограммы токов и напряжений диодов выпрямителя при различных значениях относительной дпительности импульсов управления, Для исключения зависимости падения...

Номер патента: 1559205

Опубликовано: 23.04.1990

Авторы: Авдеев, Александров, Гейхман, Дорин, Онищенко

МПК: E21F 5/00

Метки: выбросоопасности, выемке, пласта

...единицы с выхода ксмцаратора 22 подаетсяна счетчик 2, где накаплцвается число элементов с температурой (на груди 20 забоя) ниже заданной сигналом с эадатчика 9. Это число эле агентов (сигнална выходе счетчика 2) в цифровом компаратсре 21 сравнивается с заданнымчислом элементов (сигнал на выходеэадатчика 12 порога). Еслц число:.лементов (площадь темных пятен Б) превьппает заданное число элементов (заданная площадь Б .1, тс ца выходе ксмларатора 21 Формируется сигнал о превышении площади выброссопасной зоныЯ над заданной (псроговой) площадьюБ.Аналоговый вход АЦП 23 подключенк выходу камеры 8, а его синхровход - к выходу генератора 1, АЦП 23 35осуществляет преобразонанце аналогового сигнала с выхода камеры 8 в циФрсвсй код с частотой...

Номер патента: 1557061

Опубликовано: 15.04.1990

Автор: Авдеев

МПК: B66C 1/66

Метки: захватное, наклонными, отверстиями

...сбоку,Захватное устройство для изделий4с наклонными отверстиями содержит дварасположенных поц углом Ы друг к другунесущих захватных стержня 1 и 2. Зтй"стержни пропущены"в отверстия 3 и 4,выполненные в строительном элементе5, причем отверстия 3 и 4 расположены под углом относительно базовой поверхности б строительного элемента 5В отверстия, выполненные на конце,стержнейи 2, вставляют осьдляскобы 8 под грузоподъемное средство(крюк 9 и блоки 1 О),Стержни 1 и 2 могут вставлятьсяв трубки, заранее установленные приформовке железобетонных изделий, возведении стен из монолитного железобетона или кирпича.35Захватное устройство для иэделийс наклонными отверстиями, работает следующим образом,В одно из отверстий 3 или 4 железобетонного элемента 5...

Номер патента: 1555867

Опубликовано: 07.04.1990

Авторы: Авдеев, Садомский, Филимонов

МПК: H04B 1/10

Метки: подавления, помех, радиоимпульсных

...Одновременно интегратор 20 из режима хранения переводится в рабочийрежим. Выходное напряжение интеграто.ра 20 к моменту времени , благодарястробированию интегратора 20 на время между импульсами помехи сохраня"ется таким, каким оно было сформи"ровано на момент окончания предыдущего импульса помехи. Как будет понят" 1 О 15 20 25 30 35 40 45 50 55 но из дальнейшего описания работы устройства, это, напряжение не зависит от амплитуды импульсов помехи, а соответствующая ему величина компенсирующего напряжения отличается от 11 менее чем на Б . Поэтому в момент времени с на выходе устройстга наблюдается скачкообразное изменение выходного напряжения устройства до уровня Ю , а так как в соответствии с изложенным ДУ с Б то на выходе компаратора...

Номер патента: 1552367

Опубликовано: 23.03.1990

Автор: Авдеев

МПК: H03K 7/08

Метки: модулятор, широтно-импульсный

...(в случае несимметричного прямоугольного напряженияимпульсы произвольной длительности).Увелицение выходного напряженияЦОС 3 приводит к увеличению уровнянапряжения на выходе УОС 1. На наклонной части синхронизирующего на 55пряжения изменяется длительность импульсов на выходе компаратора 5(фиг 3, Б, бос ). При дальнейшем увелицении выходного напряжения ЦОС 3 выходное напряжение УОС 1 выходит из пределов синхронизирующего напряжения и выходные импульсы устройства пропадают, Если напряжение ЦОС 3 снижается, то импульсы вновь появляется на выходе компаратора 5При резком снижении выходного напряжения ЦОС 3 снижается уровень выходного напряжения УОС 1 и на выходе компаратора 5 формируются импульсы максимально допустимой длительности,...

Номер патента: 1552055

Опубликовано: 23.03.1990

Авторы: Авдеев, Зоншайн

МПК: G01N 3/10

Метки: испытания, образцов, прочность

...относится к испытательной технике, а именно к испытанию заделок кабель-троса к капсулам,опускаемым с судна в море для проведения гидрологических исследований.Цель изобретения - повышение точности испытаний образцов кабель-троса путем приближения условий испытаний к эксплуатационным и обеспечения одновременного испытания двух образцов заделок на одном кабель-тросе,и контроля их герметичности.На чертеже показано устройство дляиспытания образцов на прочность.Устройство содержит кабель-трос 1,соединенный с заделкой 2 так, чтообеспечивается герметичность меставывода из заделки 2 кабеля 3 кабельтроса 1,Заделка 2 закреплена на поршне 4так, что кабель-трос 1 проходит через центральное отверстие 5 в поршнеНа поршне б закреплена вторая...

Номер патента: 1550303

Опубликовано: 15.03.1990

Авторы: Авдеев, Алехин, Бортников, Киселев, Лысых, Полуэктов

МПК: F26B 17/12

Метки: сушилка, сыпучих

...перфорированнымиатенками 2, камерой 3 предварительного подогрева в верхней части, подключенной посредством трубопровода 1 катмосфере, камерой 5 сушки, снабженной внутри центральным перфорирован-,ным воздуховодом 6 с конической вершиной 7, имеющей центральный разрыв8. Трубопровод 4 введен Внутрь шахты 20до вершины 7 воздуховода 6 и снабжен на выходе коническим рассекателем9, установленным с зазором 10 наД разрывом вершины воздуховода 6, ТрубопроВод 4 на выходе снабжен конфузором11, установленным с зазором относительно рассекателя 9 и вершины 7воздуховода 6 с образованием междуними смесительной камеры 12,Сушилка работает следующим образом,ФИатериал, подлежащий сушке, подается в камеру 3 предварительного подогрева, а по центральному...

Номер патента: 1548419

Опубликовано: 07.03.1990

Авторы: Авдеев, Герасимов, Жуковский, Нанкин

МПК: E21B 19/08, E21B 44/02

Метки: бурения, процессом

...путем (что и осуществляется во всех устройствах электрического типа). При этом преобразователями величин и размерностей, атакже средствами нормировки в современных технических устройствах служатэлектрические аппараты (блоки, ячейки) и трудностей это не представляет.Недостаток, связанный с невозможностью настройки клапана гидросистемы 20по всему диапазону регулирования, впредлагаемом способе устраняется, путем формирования (вместо использования естественной) искусственной характеристики (параметрической программы) согласно уравнениям (6) и (10)на основе применения стандартных узлов (квадраторы, умножители, сумма,торы, делитель),Таким образом, параметрическая 30, программа, в основе которой может лежать как критерий минимума...
