Трансформатор

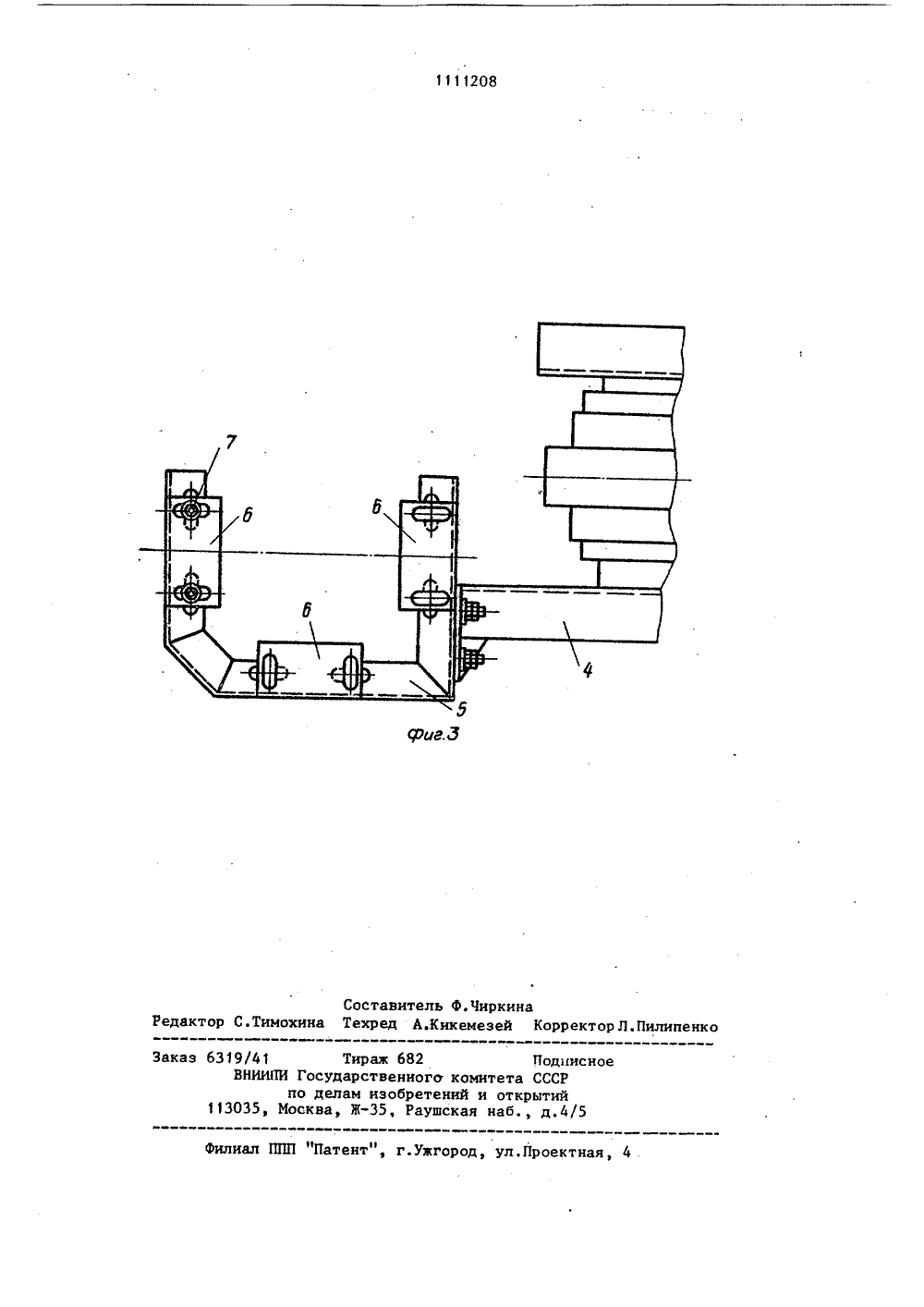

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИК 19) 111 01 Р 27/О НИЕ ИЗОБРЕТЕНИЯ О выступом на под установ ния напряже с я тем, ч териалоемко изготовлени вле с опорнымина поперечиимеющими овдикулярныеречины и лу о п, 1, о т -тем, что наобразного крон-,ьные отверстияпластин. форматор ийсяи лучах П ан личаюпоперечинештейна выппод устано лнены ов ку опорн ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРпО делАм изОБРетений и ОтнРцтии АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Всесоюзный научно-исследовательский, проектно-конструкторский и технологический институт трансформаторостроения(56) 1. Трансформатор типа ТДТИ/110-79 ЧТ, чертеж 68 Б. 639.670 и 68 Б. 639. 670 сб.2. Трансформатор типа ТДТН/132, 65, чертежи 1 ВБ. 715.159, 5 ВБ 180, 689, 6 ВБ 622. 033. (54)(57) 1. ТРАНСФОРМАТОР, содержащий бак, активную часть с консольным верхней ярмовой балке у устройства регулирова ия, о т л ич а ю щ и й о, с целью снижения мати и трудоемкости егона консольном выступе -образный кронштейн ластинами, закрепленными е и лучах кронштейна и льные отверстия, перпеноответственно осям попеам П-образного кронштейИзобретение относится к электротехнике, в частности к креплениюустройств регулирования напряжениятрансформаторов под нагрузкой (РПН)ка его активной части в процессе ее5сборки или на время проведения ревизии.Известен трансформатор, содержащий бак, активную часть с консольнымвыступом на нижней ярмовой балке,на котором с помощью опорного цилинд-.ра крепится устройство РПН 1,Недостатком такого крепления является наличие опорного цилиндра, выполненного из бумажно-баке.литовыхтрубок, изготовление которых представляет,значительную трудоемкостьи стоимость.Наиболее близок к предлагаемомутрансформатор, содержащий бак, активную часть с консольным выступом наверхних ярмовых балках под установкуустройства регулирования напряжения,которое с помощью переходного Фланцакрепится к активной части ка времяее сборки или проведения ревизии.Кроме того нижние ярмовые балкитакже имеют консольные выступы, накоторые устанавливаются опорные цилиндры, служащие для раскреплениянижней части устройства РПН 21 .Недостатком известного усройстваявляется наличие переходного фланцаи опорных цилиндров, обладающих значительной материалоеиос ью и трудо 35емкостью изготовления.Целью изобретения является снижение материалоемкости и трудоемкостиизготовления трансформатора.40Указанная цель достигается тем,что в трансформаторе, содержащем бак,активкую часть с консольным выступомна верхней ярмовой балке под установку устройства регулирования напряжения, на консольном выступе установлен П-образный кронштейн с опорными пластинами, закрепленными на поперечине и лучах кронштейна и имею щими овальные отверстия, перпекдикулярные соответственноосям поперечины и лучам П-образного кронштейна, причем ка поперечине и лучах П-образ ного кронштейна имеются продольные овальные отверстия под установку опорных пластин.На фиг. 1 и 2 схематически представлен предлагаемый трансформатор; на фиг. 2 - то же, разрез; на фиг, 3 - то же, вид сверху с вырывом.Трансформатор содержит бак 1 с крышкой 2, в котором установлена активная часть 3 с консольным выступом на ярмовой балке 4,на котором установлен П-образный кронштейн 5 с опорными пластинами 6 и крепежом 7 на поперечине и лучах, имеющими овальные отверстия, перпендикулярные соответственно осям поперечины и лучей. На горизонтальных полках лучей и поперечины кронштейна 5 имеются продольные овальные отверстия под установку опорных пластин 6. На кронштейн 5 ка время сборки активной части или ее ревизии устанавливается устройство регулирования 8 (РПН).Перед установкой устройства РПН 8 своими посадочными местами на опорные пластины 6 кронштейна 5 пластины 6 выставляют таким образом, чтобы была возможность компенсировать про,изводствекные отклонения д 1 и 62 при последующем креплении устройства РПН 8 к крышке 2 бака.Использование изобретения позволяет отказаться от применения дорогостоящего опорного цилиндра.11303 иал ППП "Патент", г.ужгород, ул.Проектная,Тираж 682Государственногю кпо делам изобретенийосква, Ж, Раушск Под пнстета СССРоткрытийнаб д.4/5
