Трансформатор

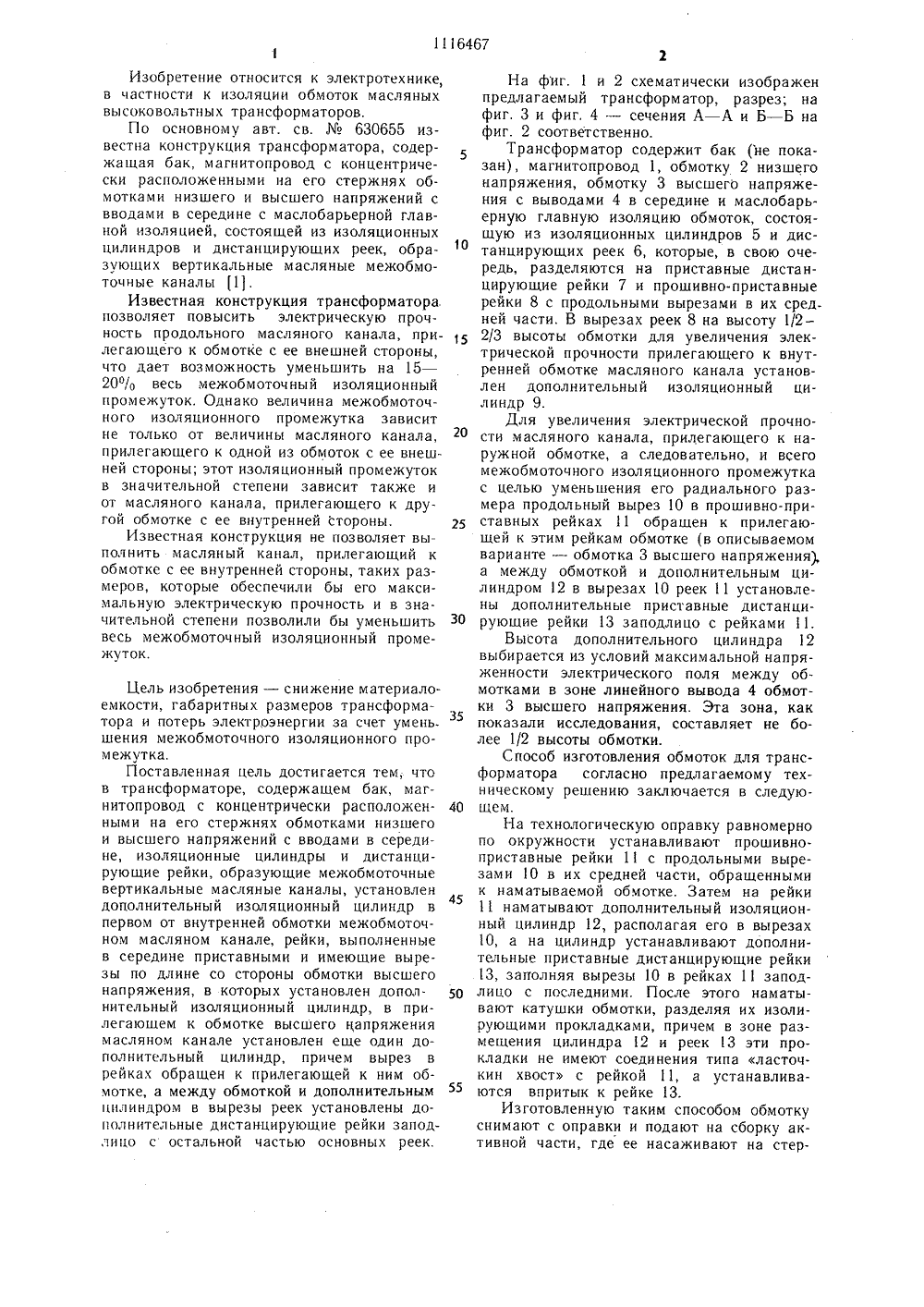

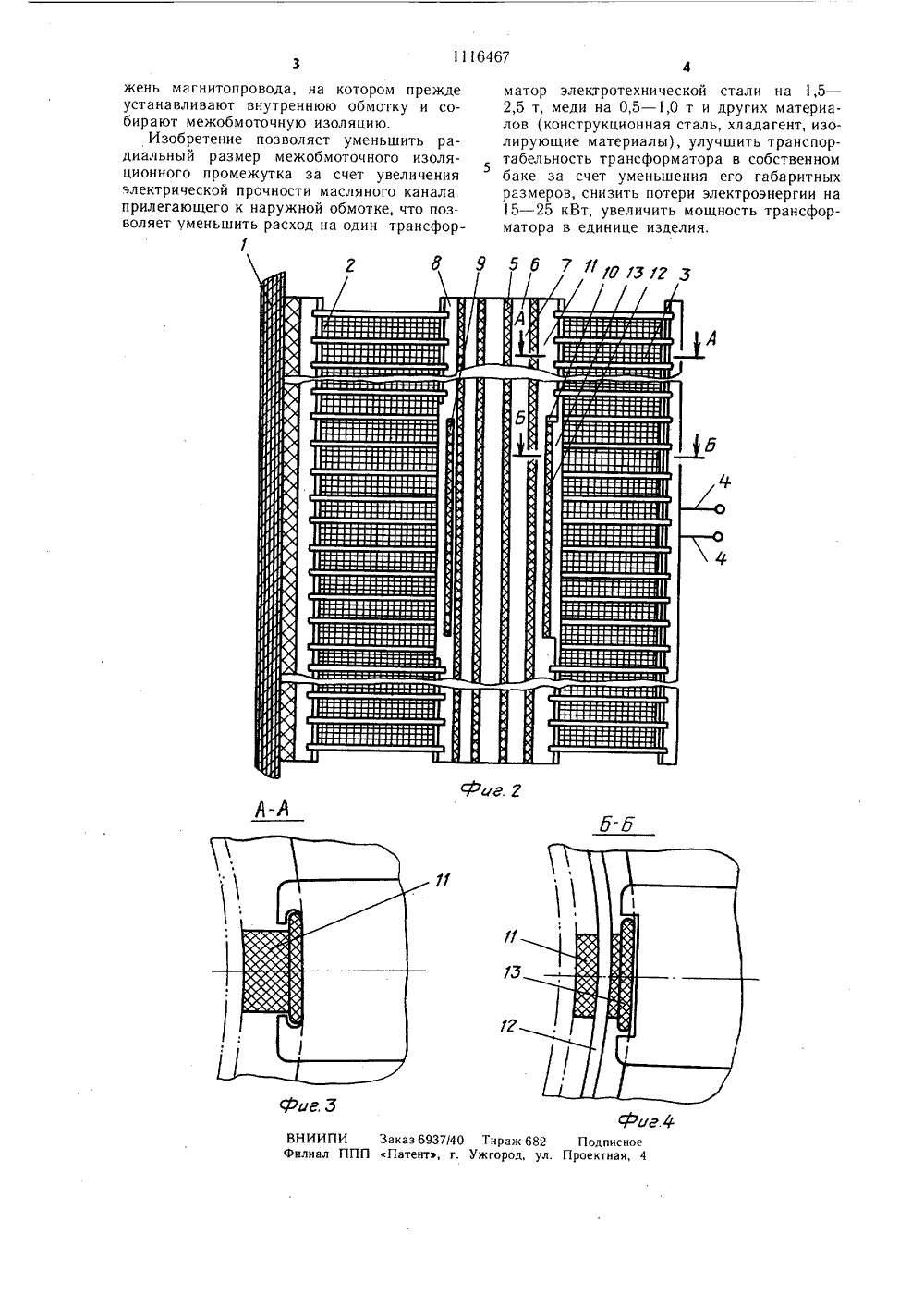

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК з(5 в Н 01 Г 2732 САНИЕ ИЗОБРЕТЕН снижения материалоемкости, габаритных размеров и потерь электроэнергии за счет уменьшения межобмоточного промежутка, в прилегающем к обмотке высшего напряжения с внутренней ее стороны масляном канале установлен дополнительный изоляционный цилиндр, причем в этом, канале дистанцирующие рейки выполнены с вырезами, обращенными к прилегающей к ним обмотке, а между обмоткой и дополнительным цилиндром в вырезы реек установлены дополнительные дистанцирующие рейки заподлицо с остальной частью реек,б Ф фи ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСКОМУ СВИДЕТЕЛЬ(72) В. Н. Волошин и В. Ю. Френкель (71) Всесоюзный научно-исследовательский проектно-конструкторский и технологический институт трансформаторостроения (53) 621.314.222.6 (088.8)Изобретение относится к электротехнике, в частности к изоляции обмоток масляных высоковольтных трансформаторов.По основному авт, св,630655 известна конструкция трансформатора, содержащая бак, магнитопровод с концентрически расположенными на его стержнях обмотками низшего и высшего напряжений с вводами в середине с маслобарьерной главной изоляцией, состоящей из изоляционных цилиндров и дистанцирующих реек, образующих вертикальные масляные межобмоточные каналы 1.Известная конструкция трансформатора позволяет повысить электрическую прочность продольного масляного канала, прилегающего к обмотке с ее внешней стороны, что дает возможность уменьшить на 15 - 20/ весь межобмоточный изоляционный промежуток. Однако величина межобмоточного изоляционного промежутка зависит не только от величины масляного канала, прилегающего к одной из обмоток с ее внешней стороны; этот изоляционный промежуток в значительной степени зависит также и от масляного канала, прилегающего к другой обмотке с ее внутренней стороны.Известная конструкция не позволяет выполнить масляный канал, прилегающий к обмотке с ее внутренней стороны, таких размеров, которые обеспечили бы его максимальную электрическую прочность и в значительной степени позволили бы уменьшить весь межобмоточный изоляционный промежуток. Цель изобретения - снижение материало- емкости, габаритных размеров трансформатора и потерь электроэнергии за счет умень. щения межобмоточного изоляционного промежутка.Поставленная цель достигается тем, что в трансформаторе, содержащем бак, магнитопровод с концентрически расположенными на его стержнях обмотками низшего и высшего напряжений с вводами в середине, изоляционные цилиндры и дистанцирующие рейки, образующие межобмоточные вертикальные масляные каналы, установлен дополнительный изоляционный цилиндр в первом от внутренней обмотки межобмоточном масляном канале, рейки, выполненные в середине приставными и имеющие вырезы по длине со стороны обмотки высшего напряжения, в которых установлен дополнительный изоляционный цилиндр, в прилегающем к обмотке высшего напряжения м асл яном канале установлен еще оди н дополнительный цилиндр, причем вырез в рейках обращен к прилегающей к ним обмотке, а между обмоткой и дополнительным цилиндром в вырезы реек установлены дополнительные дистанцирующие рейки заподлицо с остальной частью основных реек. 5 10 15 20 25 30 35 40 45 50 55 На фиг. 1 и 2 схематически изображен предлагаемый трансформатор, разрез; на фиг. 3 и фиг, 4 - сечения А - А и Б - Б на фиг. 2 соответственно.Трансформатор содержит бак (не показан), магнитопровод 1, обмотку 2 низшего напряжения, обмотку 3 высшего напряжения с выводами 4 в середине и маслобарьерную главную изоляцию обмоток, состоящую из изоляционных цилиндров 5 и дистанцирующих реек 6, которые, в свою очередь, разделяются на приставные дистанцирующие рейки 7 и прошивно-приставные рейки 8 с продольными вырезами в их сред ней части, В вырезах реек 8 на высоту 1/2 - 2/3 высоты обмотки для увеличения электрической прочности прилегающего к внутренней обмотке масляного канала установлен дополнительный изоляционный цилиндр 9.Для увеличения электрической прочности масляного канала, прилегающего к наружной обмотке, а следовательно, и всего межобмоточного изоляционного промежутка с целью уменьшения его радиального размера продольный вырез 10 в прошивно-приставных рейках 11 обращен к прилегающей к этим рейкам обмотке (в описываемом варианте - обмотка 3 высшего напряжения), а между обмоткой и дополнительным цилиндром 12 в вырезах 10 реек 11 установлены дополнительные приставные дистанцирующие рейки 13 заподлицо с рейками 11.Высота дополнительного цилиндра 12 выбирается из условий максимальной напряженности электрического поля между обмотками в зоне линейного вывода 4 обмотки 3 высшего напряжения. Эта зона, как показали исследования, составляет не более 1/2 высоты обмотки.Способ изготовления обмоток для трансформатора согласно предлагаемому техническому решению заключается в следующем.На технологическую оправку равномерно по окружности устанавливают прошивно- приставные рейки 11 с продольными вырезами 10 в их средней части, обращенными к наматываемой обмотке. Затем на рейки 11 наматывают дополнительный изоляционный цилиндр 12, располагая его в вырезах 10, а на цилиндр устанавливают дополнительные приставные дистанцирующие рейки 13, заполняя вырезы 10 в рейках 11 заподлицо с последними, После этого наматывают катушки обмотки, разделяя их изолирующими прокладками, причем в зоне размещения цилиндра 12 и реек 13 эти прокладки не имеют соединения типа ласточкин хвост с рейкой 11, а устанавливаются впритык к рейке 13.Изготовленную таким способом обмотку снимают с оправки и подают на сборку активной части, где ее насаживают на стер116467 а каз 6937/40Патент, г. НИИПилиал 82 одписноектная,город жень магнитопровода, на котором прежде устанавливают внутреннюю обмотку и собирают межобмоточную изоляцию.Изобретение позволяет уменьшить радиальный размер межобмоточного изоляционного промежутка за счет увеличения электрической прочности масляного канала прилегающего к наружной обмотке, что позволяет уменьшить расход на один трансформатор электротехнической стали на 1,5 - 2,5 т, меди на 0,5 в 1,0 т и других материалов (конструкционная сталь, хладагент, изолирующие материалы), улучшить транспортабельность трансформатора в собственном 5баке за счет уменьшения его габаритных размеров, снизить потери электроэнергии на 15 - 25 кВт, увеличить мощность трансформатора в единице изделия.
