Широкополосный трансформатор

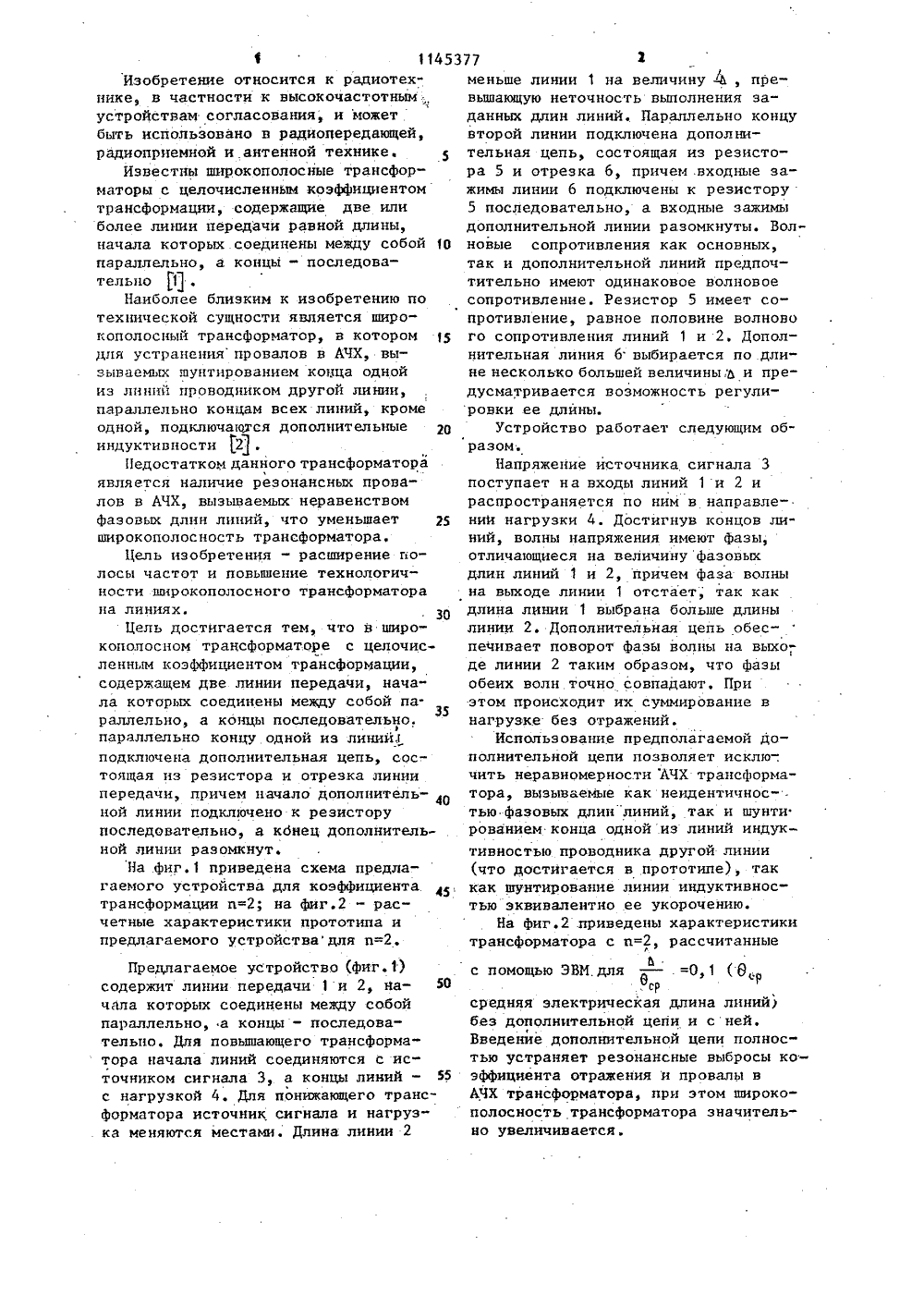

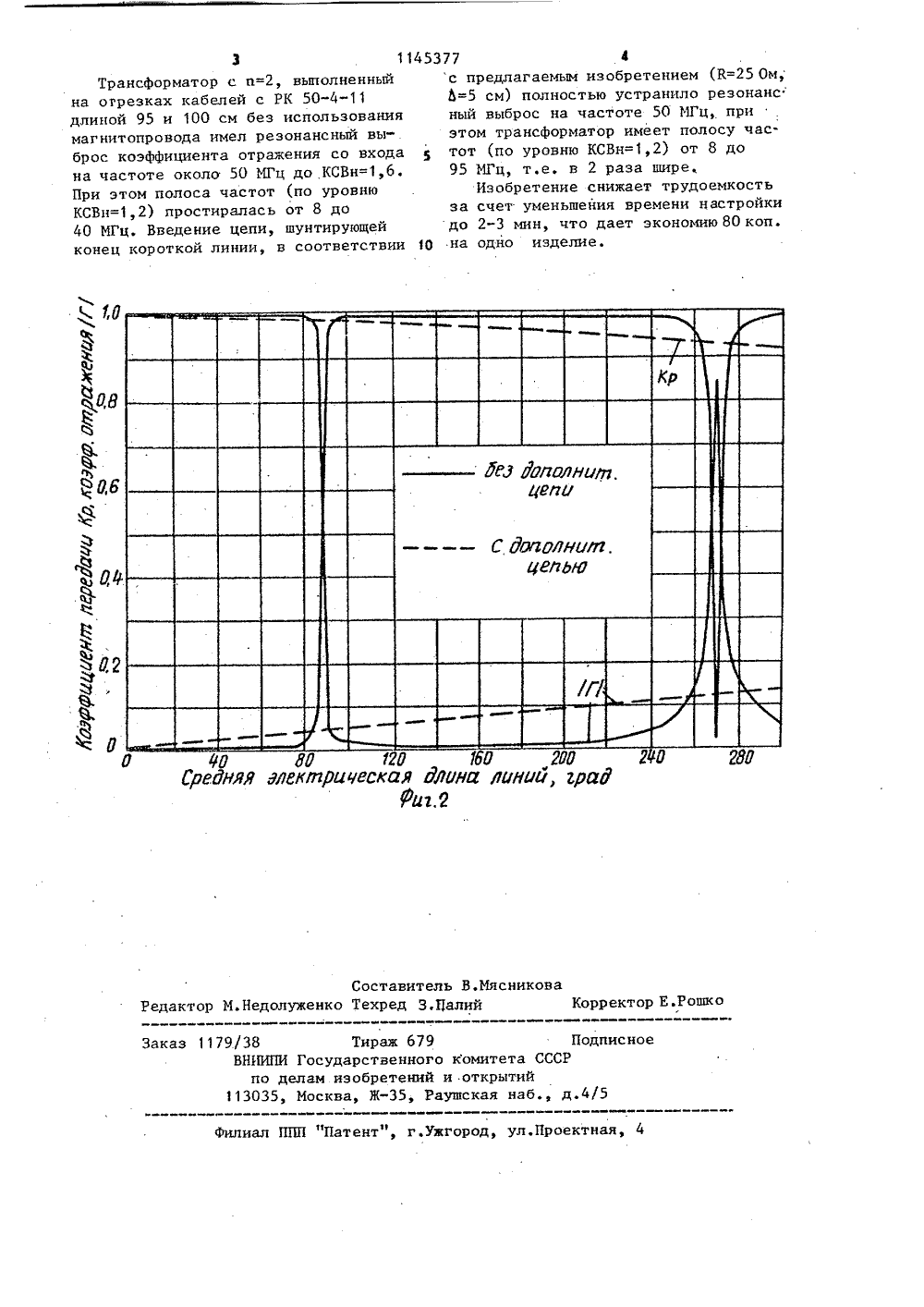

(19) . (11) СВОЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИРЕСПУЬЛИН1 Р 19/О.б ОБРЕТЕНИ СВИДЕТ ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ 21) 3610467/24-07(56). 1. Патент США Р 3370257,кл. 333-33, 1968.2, Авторское свидетельство СССРВ 560263, кл. Н 01 Р 19704, 1979:.(54)(57) ШИРОКОПОЛОСНЫЙ ТРАНСФОРМА;ТОР с целочисленным коэффициентомтрансформации, содержащий две линии передачи, начала которых соединены между собой параллельно, а концы,последовательно, о т л и ч а ю щ и й." с я тем, что, с целью расширения полосы частот и повышения технологичности, параллельно концу одной из линийподключена дополнительная цепь, состоящая из резистора и отрезка линии передачи, причем начало дополнительной линии подключено к резистору последовательно, а конец дополни" тельной линии разомкнут.Изобретение относится к радиотехнике, в частности к высокочастотным. устройствам согласования, и может быть использовано в радионередающей, радиоприемной и антенной технике.Известны широкополосные трансформаторы с целочисленным коэффициентом трансформации, содержащие две или более линии передачи равной длины, начала которых соединены между собой 10 параллельно, а концы - последовательно Я .Наиболее близким к изобретению по технической сущности является широкополосный трансформатор, в котором 15 для устранения провалов в АЧХ, вызываемых шунтированием хоцца одной из линий проводником другой линии, параллельно концам всех линий, кроме одной подключащтся дополнительные 20 индуктивности 12 .11 едостатком данного трансформатора является наличие резонансных провалов в АЧХ, вызьнзаемых неравенством фазовых длин линий, что уменьшает 25 широкополосность трансформатора.Цель изобретения - расширение полосы частот и повышение технологичности широкополосного трансформатора на линиях.30Цель достигается тем, что в широкопопосном трансформаторе с целочисленным коэффициентом трансформации, содержащем две линии передачи, нача" ла которых соединены между собой па.35 раллельно, а концы последовательно.Ф параллельно концу одной из линий. подключена дополнительная цепь, состоящая из резистора и отрезка линии передачи, причем начало дополнитель ной линии подключено к резистору последовательно, а кбнец дополнительной линии разомкнут.На Фиг.1 приведена схема предлагаемого устройства для коэффициента. трансформации п=2; на Фиг,2 - расчетные характеристики прототипа и предлагаемого устройствадля и=2.Предлагаемое устройство (фиг. 1) содержит линии передачи 1 и 2, на чала которых соединены между собой параллельно, а концы - последовательно. Для повышающего трансформатора начала линий соединяются с источником сигнала 3, а концы линий - с нагрузкой 4. Для понижающего трансформатора источник сигнала и нагруз" ка меняются местами. Длина линии 2 меньше линии 1 на величину 4 , превышающую неточность выполнения заданных длин линий, Параллельно концу второй линии подключена дополнительная цепь, состоящая из резистора 5 и отрезка 6, причем .входные зажимы линии 6 подключены к резистору5 последовательно, а входные зажимыдополнительной линии разомкнуты. Волновые сопротивления как основных,так и дополнительной линий предпочтительно имеют одинаковое волновое сопротивление. Резистор 5 имеет сопротивление, равное половине волново го сопротивления линий 1 и 2. Дополнительная линия 6 выбирается по длине несколько большей величины,д и предусматривается возможность регулировки ее длины.Устройство работает следующим образом.Напряжение источника сигнала 3 поступает на входы линий 1 и 2 и распространяется по ним в направлении нагрузки 4. Достигнув концов линий, волны напряжения имеют фазы, отличающиеся на величинуФазовыхдлин линий 1 и 2, причем фаза волнына выходе ликии 1 отстает, так как длина линии 1 выбрана больше длинылинии 2. Дополнительная цепь обеспечивает поворот фазы волны на выхо-, де линии 2 таким образом, что фазы обеих волн. точно совпадают. При этом происходит их суммирование в нагрузке без отражений.Использование предполагаемой до" полнительной цепи позволяет исклю-. чить неравномерности АЧХ трансформатора, вызываемые как неидентичнос-, тью фазовых длин линий, так и шунти рованием конца одной из линий индуктивностью проводника другой линии (что достигается в прототипе), таккак шунтирование линии индуктивностью эквивалентно ее укорочению.На фиг.2 приведены характеристики трансформатора с п=2, рассчитанныес помощью ЭВИ для =0,1 ( 61,Ь. срсредняя электрическая длина линий) беэ дополнительной цепи и с ней,ФВведение дополнительной цепи полностью устраняет резонансные выбросы коэффициента отражения и провалы в АЧХ трансформатора, при этом широкополосность трансформатора значительно увеличивается.ф,ф ая дтна юею, гра Фиг.2 сЬяя юект Составитель В.Мясниковедактор М.Недолуженко Техред З.Палий Корректор Е.Рошко 38 Тираж 679НИИПИ Государственногопо делам изобретений и3035, Москва, Ж, Рауш аказ 1179 одписн митета СССРткрытийкая наб., д.4/ ППП "Патент", г.ужгород, ул.Проектна фил 3 1Трансформатор с п=2, выполненный на отрезках кабелей с РК 50-4-11 длиной 95 и 100 см без использования магнитопровода имел резонансный выброс коэффициента отражения со входа на частоте около 50 МГц до КСВн=1,6. При этом полоса частот (по уровню КСВн=1,2) простиралась от 8 до 40 МГц. Введение цепи, шунтирующей конец короткой линии, в соответствии 145377 4с предлагаемым изобретением (1=25 Ом,6=5 см) полностью устранило резонансный выброс на частоте 50 МГц, приэтом трансформатор имеет полосу частот (по уровню КСВн=1,2) от 8 до95 МГц, т.е, в 2 раза шире,Изобретение снижает трудоемкостьза счет уменьшения времени настройкидо 2"3 мин, что дает экономию 80 коп.1 О на одно изделие.
