Многополюсный вращающийся трансформатор

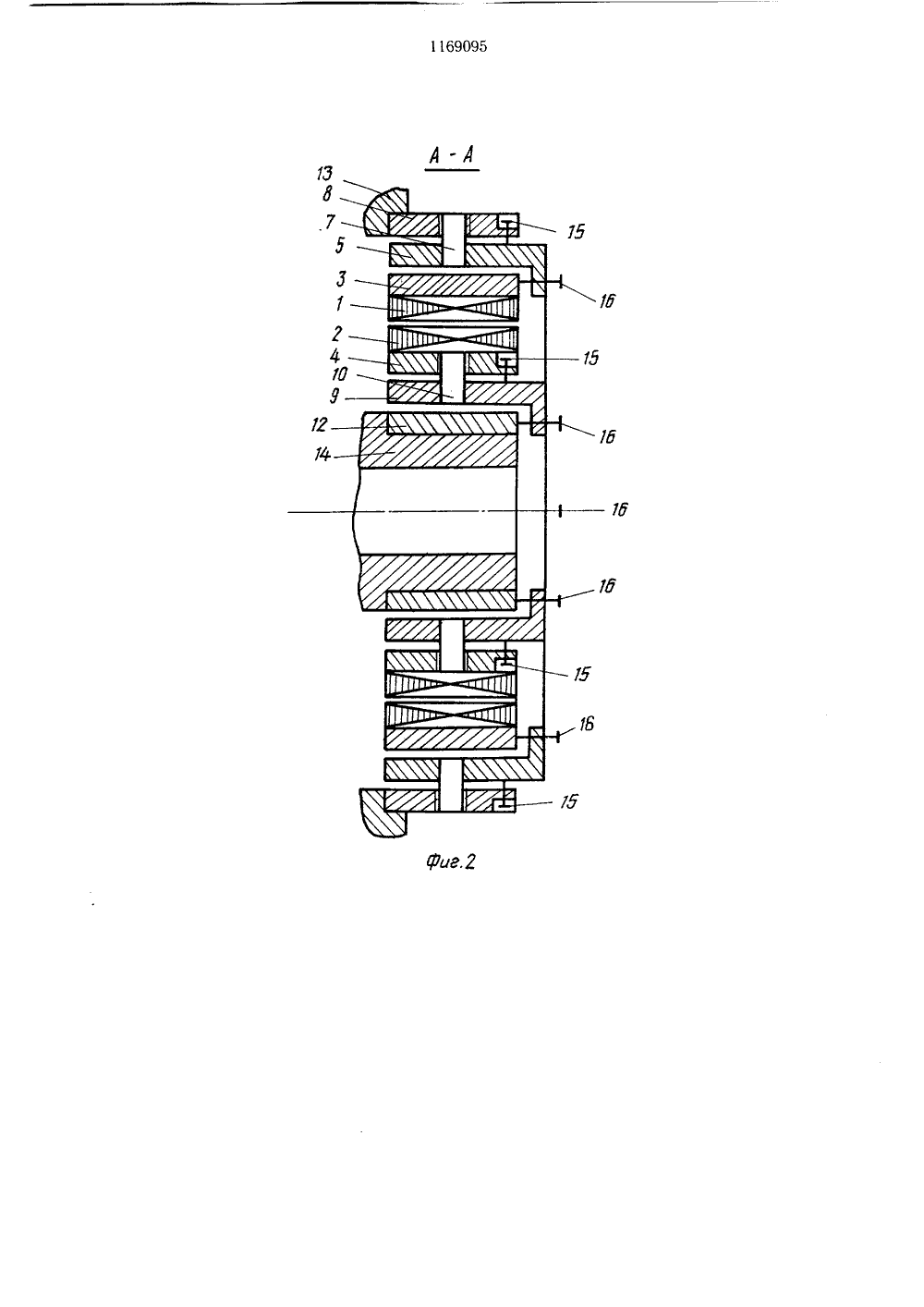

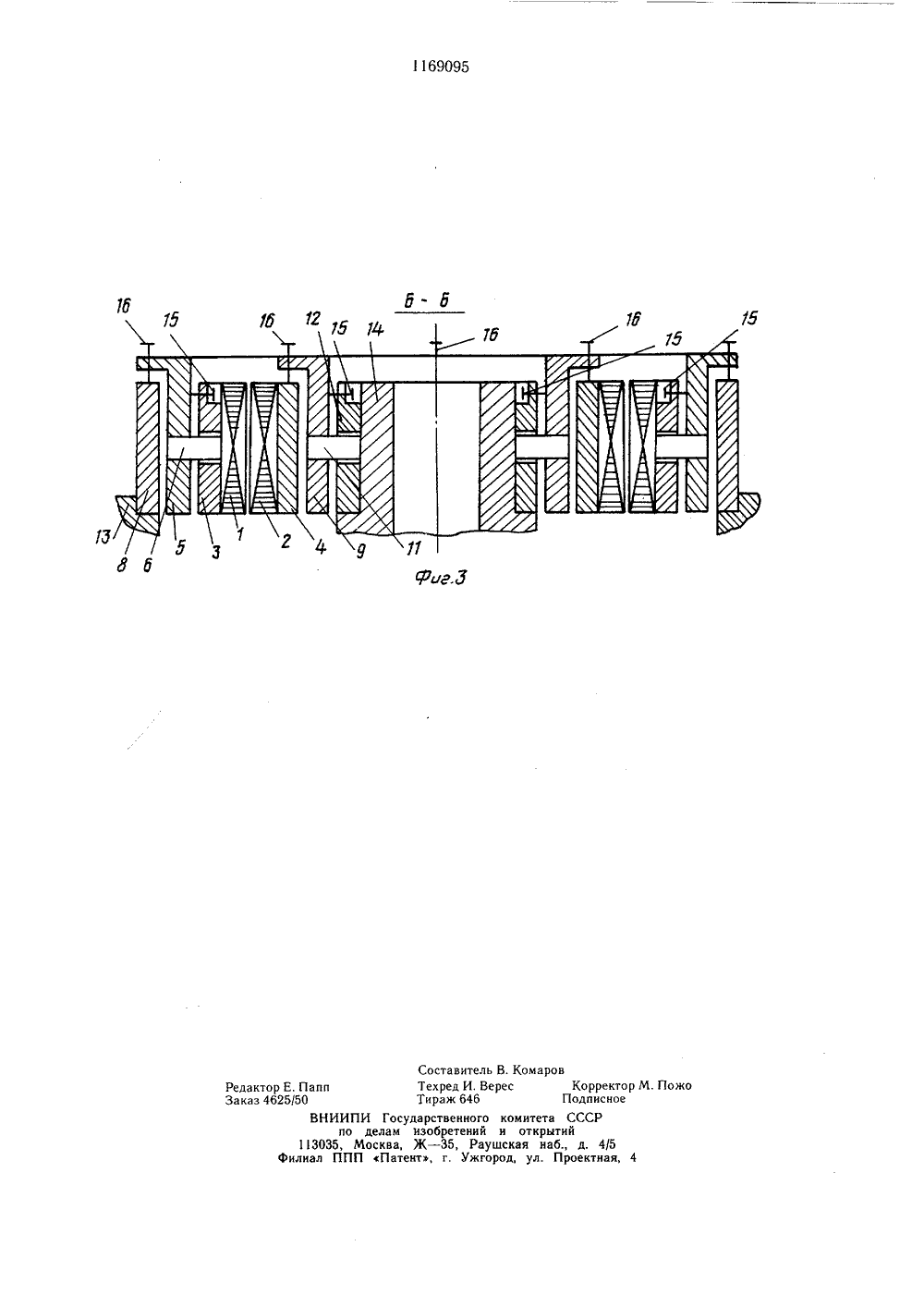

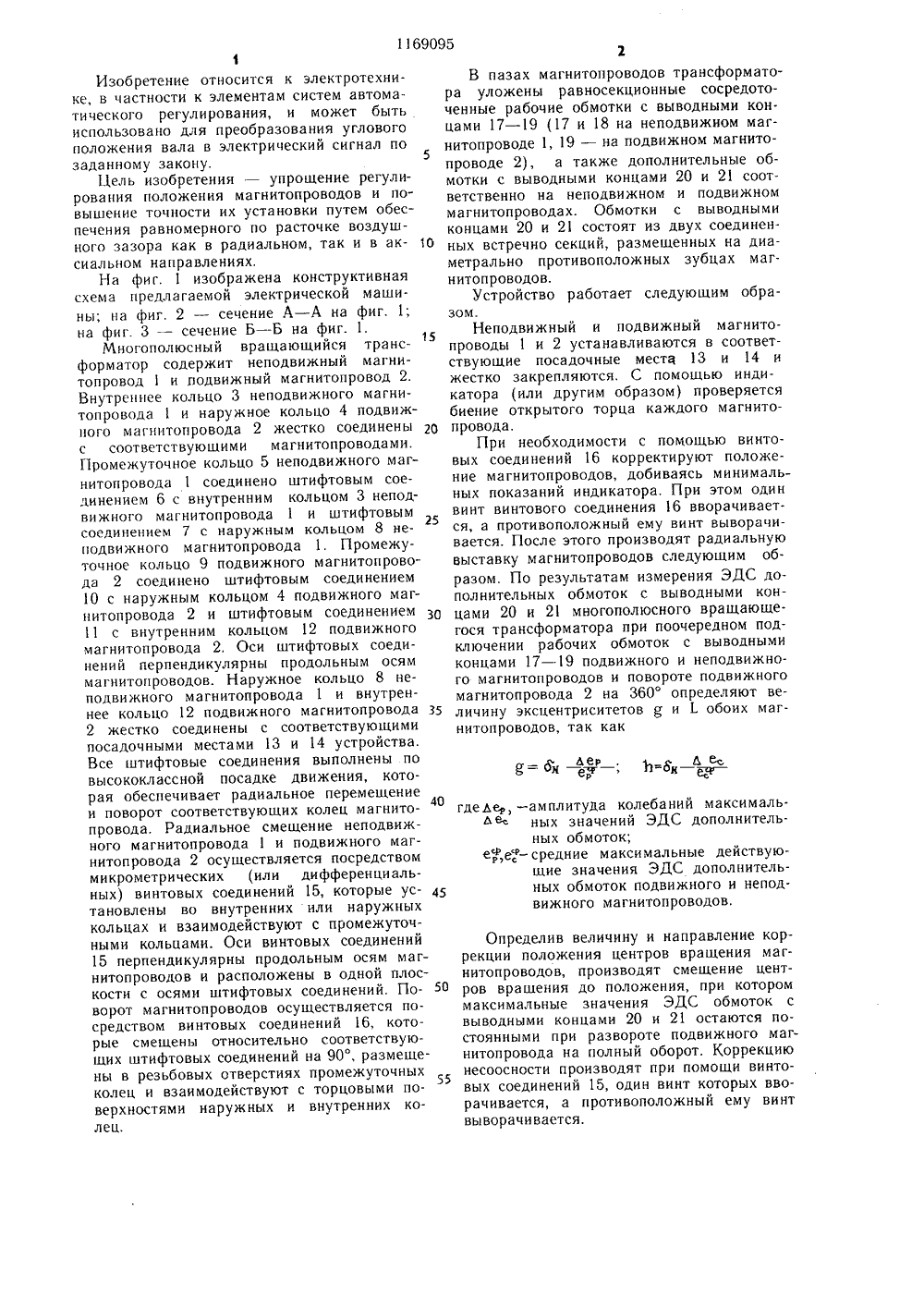

1Изобретение относится к электротехнике, в частности к элементам систем автоматического регулирования, и может быть использовано для преобразования углового положения вала в электрический сигнал по заданному закону.Цель изобретения - упрощение регулирования положения магнитопроводов и повышение точности их установки путем обеспечения равномерного по расточке воздушного зазора как в радиальном, так и в аксиальном направлениях.На фиг, 1 изображена конструктивная схема предлагаемой электрической машины; на фиг. 2 - сечение А - А на фиг. 1; на фиг. 3 - сечение Б - Б на фиг. 1.Многополюсный вращающийся трансформатор содержит неподвижный магнитопровод 1 и подвижный магнитопровод 2. Внутреннее кольцо 3 неподвижного магнитопровода 1 и наружное кольцо 4 подвижного магнитопровода 2 жестко соединены с соответствующими магнитопроводами. Промежуточное кольцо 5 неподвижного магнитопровода 1 соединено штифтовым соединением 6 с внутренним кольцом 3 неподвижного магнитопровода 1 и штифтовым соединением 7 с наружным кольцом 8 неподвижного магнитопровода 1. Промежуточное кольцо 9 подвижного магнитопровода 2 соединено штифтовым соединением 10 с наружным кольцом 4 подвижного магнитопровода 2 и штифтовым соединением 11 с внутренним кольцом 12 подвижного магнитопровода 2, Оси штифтовых соединений перпендикулярны продольным осям магнитопроводов. Наружное кольцо 8 неподвижного магнитопровода 1 и внутреннее кольцо 12 подвижного магнитопровода 2 жестко соединены с соответствующими посадочными местами 13 и 14 устройства, Все штифтовые соединения выполнены по высококлассной посадке движения, которая обеспечивает радиальное перемещение и поворот соответствующих колец магнитопровода. Радиальное смешение неподвижного магнитопровода 1 и подвижного магнитопровода 2 осуществляется посредством микрометрических (или дифференциальных) винтовых соединений 15, которые установлены во внутренних или наружных кольцах и взаимодействуют с промежуточными кольцами. Оси винтовых соединений 15 перпендикулярны продольным осям магнитопроводов и расположены в одной плоскости с осями штифтовых соединений. Поворот магнитопроводов осуществляется посредством винтовых соединений 16, которые смещены относительно соответствующих штифтовых соединений на 90, размещены в резьбовых отверстиях промежуточных колец и взаимодействуют с торцовыми поверхностями наружных и внутренних колец, 40 45 50 55 5 10 15 20 25 30 35 В пазах магнитопроводов трансформатора уложены равносекционные сосредоточенные рабочие обмотки с выводными концами 17 - 19 (17 и 18 на неподвижном магнитопроводе 1, 19 - на подвижном магнитопроводе 2), а также дополнительные обмотки с выводными концами 20 и 21 соответственно на неподвижном и подвижном магнитопроводах. Обмотки с выводными концами 20 и 21 состоят из двух соединенных встречно секций, размещенных на диаметрально противоположных зубцах магнитопроводов.Устройство работает следующим образом.Неподвижный и подвижный магнитопроводы 1 и 2 устанавливаются в соответствующие посадочные места 13 и 14 и жестко закрепляются. С помощью индикатора (или другим образом) проверяется биение открытого торца каждого магнитопровода.При необходимости с помощью винтовых соединений 16 корректируют положение магнитопроводов, добиваясь минимальных показаний индикатора, При этом один винт винтового соединения 16 вворачивается, а противоположный ему винт выворачивается. После этого производят радиальную выставку магнитопроводов следующим образом. По результатам измерения ЭДС дополнительных обмоток с выводными концами 20 и 21 многополюсного вращающегося трансформатора при поочередном подключении рабочих обмоток с выводными концами 17 - 19 подвижного и неподвижного магнитопроводов и повороте подвижного магнитопровода 2 на 360 определяют величину эксцентриситетов ц и 1. обоих магнитопроводов, так как К = ф - еч. -Ъ=8 н - ч лер, Ьгдеье, -амплитуда колебаний максимальдеф ных значений ЭДС дополнительных обмоток;ефим,е- средние максимальные действующие значения ЭДС дополнительных обмоток подвижного и неподвижного магнитопроводов. Определив величину и направление коррекции положения центров вращения магнитопроводов, производят смешение центров вращения до положения, при котором максимальные значения ЭДС обмоток с выводными концами 20 и 21 остаются постоянными при развороте подвижного магнитопровода на полный оборот, Коррекцию несоосности производят при помощи винтовых соединений 15, один винт которых вворачивается, а противоположный ему винт выворачивается.1169095б- БСоставитель В. Комаров Редактор Е. Папп Техред И. Верес Корректор М. Пожо За каз 4625/50 Тираж 646 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4
