Интерполятор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

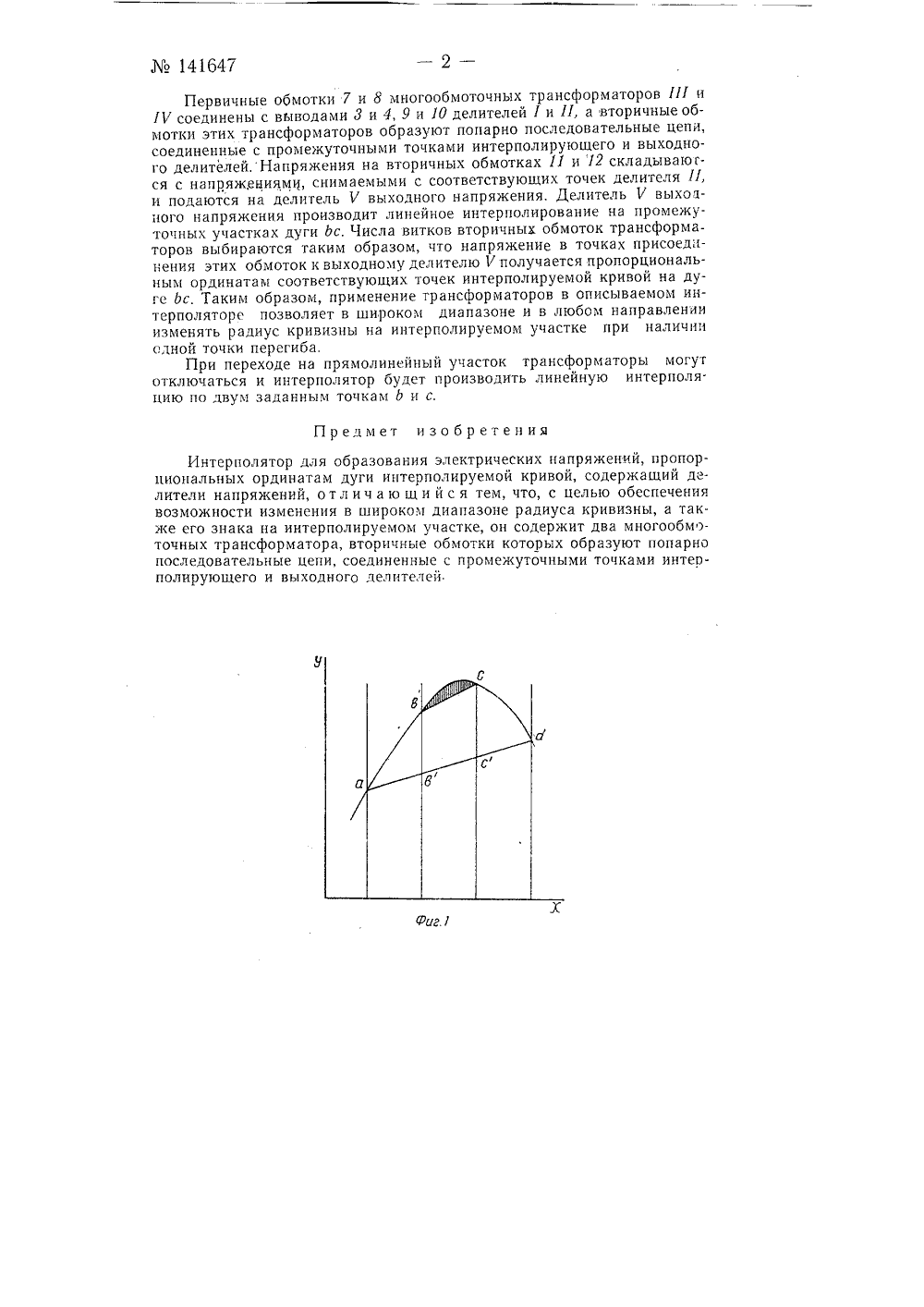

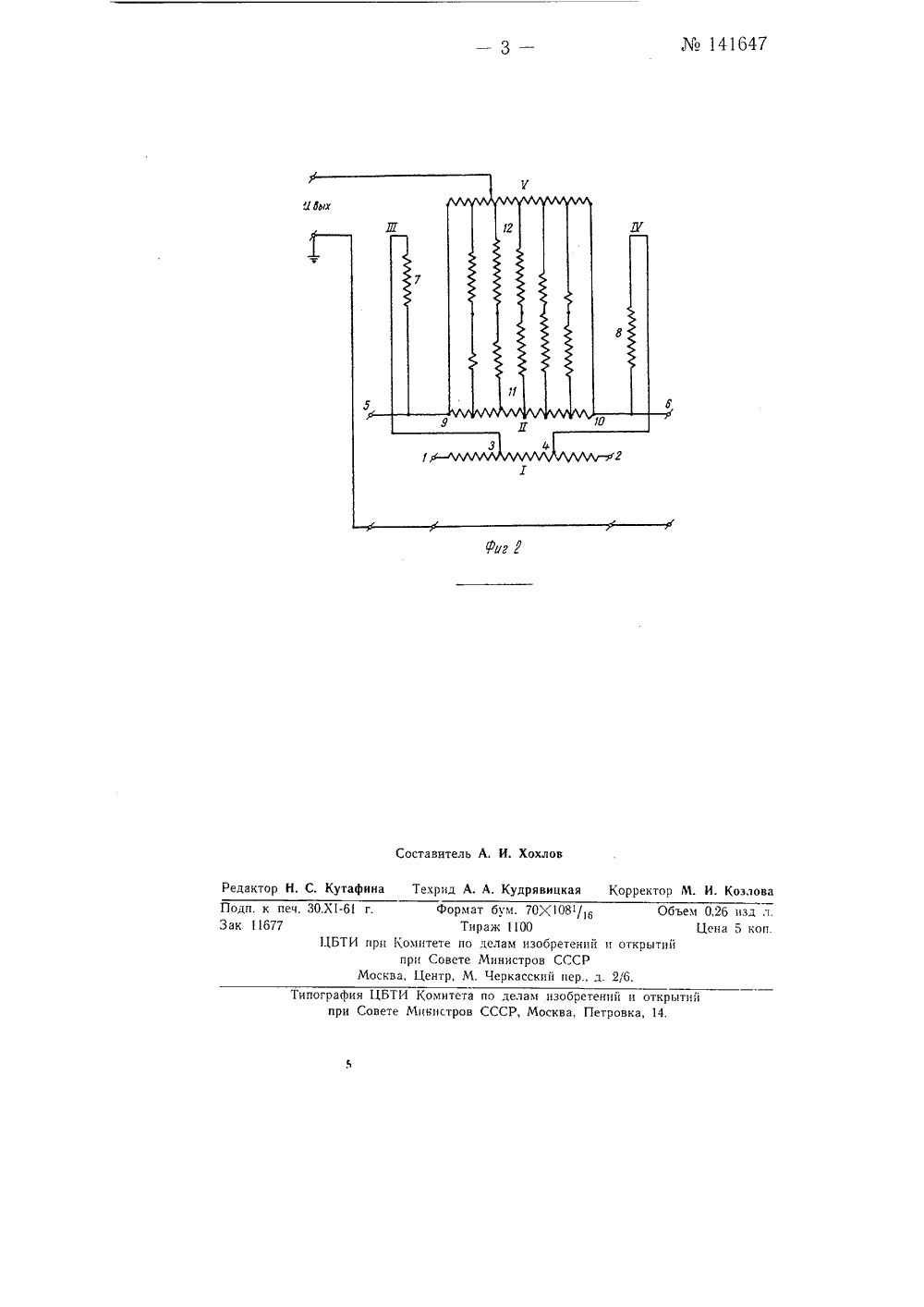

Заявлено 13 декабря 1960 г. за689316/26 в Комитет по делам изобретений и открытий при Совете Чиииетров СССРБюллетене изобретений19 за 1961 г. публнкова Известны интерполяторы для образования электрических напряжений, пропорциональных ординатам дуги интерполируемой кривой, содержащие делители напряженийПредлагаемый интерполятор отличается тем, что для обеспечения возможности изменения в широком диапазоне радиуса кривизны, а также его знака на интерполируемом участке он содержит два многообмоточных трансформатора, вторичные обмотки которых образуют попарно последовательные цепи, соединенные с промежуточными точками интерполирующего и выходного делителей.На фиг. 1 показана кривая, на одном из участков которой производится интерполирование; на фиг. 2 - принципиальная схема описываемого интерполятора.На вход описываемого интерполятора подаются четыре напряжения, пропорциональные ординатам четырех заданных через равные интервалы точек кривой а,Ь, с и сК (фиг. 1). На выходе интерполятора получается напряжение, последовательно изменяющееся пропорционально ординатам промежуточных точек дуги Ьс, т. е. интерполирование производится на участке дуги Ьс.Описываемый интерполятор содержит три делителя напряжения и два многообмоточных трансформатора.Делитель 1 напряжения (фиг. 2) выполнен в виде автотрансформатора или потенциометра. Подводимое к его зажимам 1 и 2 напряжение пропорционально ординатам точек а и с 1 интерполируемой кривой. Разность этих напряжений делится на три равные части и на выводах 3 и 4 получаются напряжения, соответствующие ординатам точек Ь и с. В делителе 11 разность подведенных к его зажимам 5 и 6 напряжсний, соответствующих ординатам Ь и с, делится на несколько равных частей в зависимости от требуемой точности интерполирования.141647Первичные обмотки 7 и 8 многообмоточных трансформаторов 111 и Ю соединены с выводами 3 и 4, 9 и 10 делителей 1 и П, а вторичные обмотки этих трансформаторов образуют попарно последовательные цепи, соединенные с промежуточными точками интерполирующего и выходного делителей. Напряжения на вторичных обмотках 11 и 12 складываюгся с напряжеыиями, снимаемыми с соответствующих точек делителя П, и подаются на делитель Р выходного напряжения. Делительвыходного напряжения производит линейное интерполирование на промекуточных участках дуги Ьс. Числа витков вторичных обмоток трансформаторов выбираются таким образом, что напряжение в точках присоединения этих обмоток к выходному делителю Р получается пропорциональным ординатам соответствующих точек интерполируемой кривой на дуге Ьс. Таким образом, применение трансформаторов в описываемом интерполяторе позволяет в широком диапазоне и в любом направлении изменять радиус кривизны на интерполируемом участке при наличии одной точки перегиба,При переходе на прямолинейный участок трансформаторы могут отключаться и интерполятор будет производить линейную интерполяцию по двум заданным точкам О и с,Предмет изобретенияИнтерполятор для образования электрических напряжений, пропорциональных ординатам дуги интерполируемой кривой, содержащий делители напряжений, о т л и ч а ю щ и й с я тем, что, с целью обеспечения возможности изменения в широком диапазоне радиуса кривизны, а также его знака на интерполируемом участке, он содержит два многообм сточных трансформатора, вторичные обмотки которых образуют попарно последовательные цепи, соединенные с промежуточными точками интерполирующего и выходного делителей141647 Составитель А. И. Хохлов Поди. к печ, ЗО.Хг Зак 11677 Формат бум. 70 Х 108/16 Тираж 1100 ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР Москва, Центр, М. Черкасский пер., д. 2/6.Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.
СмотретьЗаявка
689316, 13.12.1960
Зотов В. П, Климушкин Е. А
МПК / Метки
МПК: G06G 7/30
Метки: интерполятор
Опубликовано: 01.01.1961
Код ссылки
<a href="https://patents.su/3-141647-interpolyator.html" target="_blank" rel="follow" title="База патентов СССР">Интерполятор</a>
