Номер патента: 1083966

Опубликовано: 07.04.1984

Авторы: Дроздов, Кусакин

МПК: A01G 23/08

Метки: деревьев, заготовки, захватно-срезающее

...для осуществления способа рабочие полости второго гидроцилиндразахватных рычагов связаны между собойчерез один из управляемых клапанов, а вкаждой линии связи рабочей полости второго гидр оцилиндра захватных рычагов ссоответствующим распределителем установлено по одному из оставшихся клапанов,причем полости управления этих клапановподключены к отводящей полости гидроцилиндра надвигания.На фиг. 1 показана последовательностьработы верхнего и нижнего рычагов при захвате дерева; на фиг. 2 - перехват дереваверхним рычагом после срезания; на фиг, 3 -захватно-срезающее устройство, вид сбоку;на фиг. 4 - гидравлическая схема устройства.Захватно-срезающее устройство содержит корпус 1, захватные рычаги 2 и 3 (нижний и верхний), валочное...

Номер патента: 1083999

Опубликовано: 07.04.1984

Автор: Фоминов

МПК: A01M 1/04

Метки: вредных, деревьев, защиты, насекомых, плодовых

...защиты плодовых деревьев от вредных насекомых, содержащее пояс с заграцительным средством 11.Однако это устройство характеризуется недостаточной эффективностью 1 О загражпения и непродолжительностью ее экспозиции в эксплуатации. Цель изобретения - повышение эффективности заграждения и улучшение 15 условий эксплуатации путем увеличения продолжительности ее установки в рабочем состоянии.Указанная цель достигается тем, что в устройстве для защиты плодовых 20 деревьев от вредных насекомых в качестве заградительного средства использованы слои минеральной ваты, которые закреплены с обеих сторон пояса. 25На фиг. 1 изображено устройство, общий вид; на фиг. 2 - то же, в развернутом виде; на фиг. 3 - разрез А-А на фиг. 2.Заказ 1821/4...

Номер патента: 1085556

Опубликовано: 15.04.1984

Авторы: Корнацкая, Корнацкий

МПК: A01G 1/00

Метки: деревьев, кроны, плодовых, формирования

...проводник укорачивают на высоте 65-0 см над уровнем закладки нижних скелетных ветвей.В течение второго сезона роста в саду у дерева из почек, расположенных на укороченном центральном проводнике и на нижних скелетных ветвях, вырастает несколько сильных побегов. В конце июля - начале августа выделяют новый побег продолжения центрального проводника. Скелетным ветвям нижнего яруса в течение всего сезона дают возможность расти свободно.Перед началом вегетации побег продолжения центрального проводника укорачивают на высоте 120 - 130 см над скелетными ветвями нижнего яруса с целью получения новых боковых побегов для выращивания склетных ветвей второго яруса.После начала сокодвижения, когда древесина становится наиболее эластичной, нижнис...

Номер патента: 1085564

Опубликовано: 15.04.1984

Авторы: Кочегаров, Пашков, Шегельман

МПК: A01G 23/08

Метки: деревьев, заготовки

...одногодерева,Цель изобретения - повышениеэффективности работы.Поставленная цель достигаетсятем, что согласно способу эаготовкидеревьев захват комлевой части,срезание и наклон дерева в сторонутехнологического коридора производят10 одной машиной, работающей под пологомлеса, а перемещение и укладку деревапроизводят другой машиной работающейна технологическом коридоре, послезахвата ею вершины наклоненного дере 15 ва,На фиг. 1 показана технологическая схема разработки пасек при выборочных рубках," на фиг, 2 - процессзаготовки деревьев двумя лесоэагото 20 вительными машинами,Заготовку деревьев по предлагаемому способу осуществляют следующимобразом,Лесозаготовительной машиной 1,25 работающей под пологом леса, захватывают комлевую часть...

Номер патента: 1085582

Опубликовано: 15.04.1984

Авторы: Падайга, Хаткявичюс

МПК: A01N 61/02

Метки: деревьев, защиты, оленьими, повреждений, пород, репеллент, саженцев, хвойных

...Однако наилучшими защитными свойствами репеллент обладает, когда он изготовляется непосредственно перед самой обработкой сажен- цев.Обработка (обмазка) вершинных побегов саженцев хвойных пород осуществляется при помощи специальных щеток в октябре месяце. Репеллент наносится на вершинные побеги тонким слоем. Перед обработкой вылитый в ведра репеллент (на 1/2 емкости) тщательно перемешивается. Для обработки 1.тыс. саженцев хвойных пород необходимо 10-12 кг репеллента, общая стоимость которого составляет 0,31-0,41 р. (стоимость 1 кг репеллента варьируется от 002 б до 0,034 р), что обходится в 2,7-3,5 раза дешевле по сравнению с известным. При обработке саженцев необходимо соблюдать правила личной гигиены, обеспечивающие его...

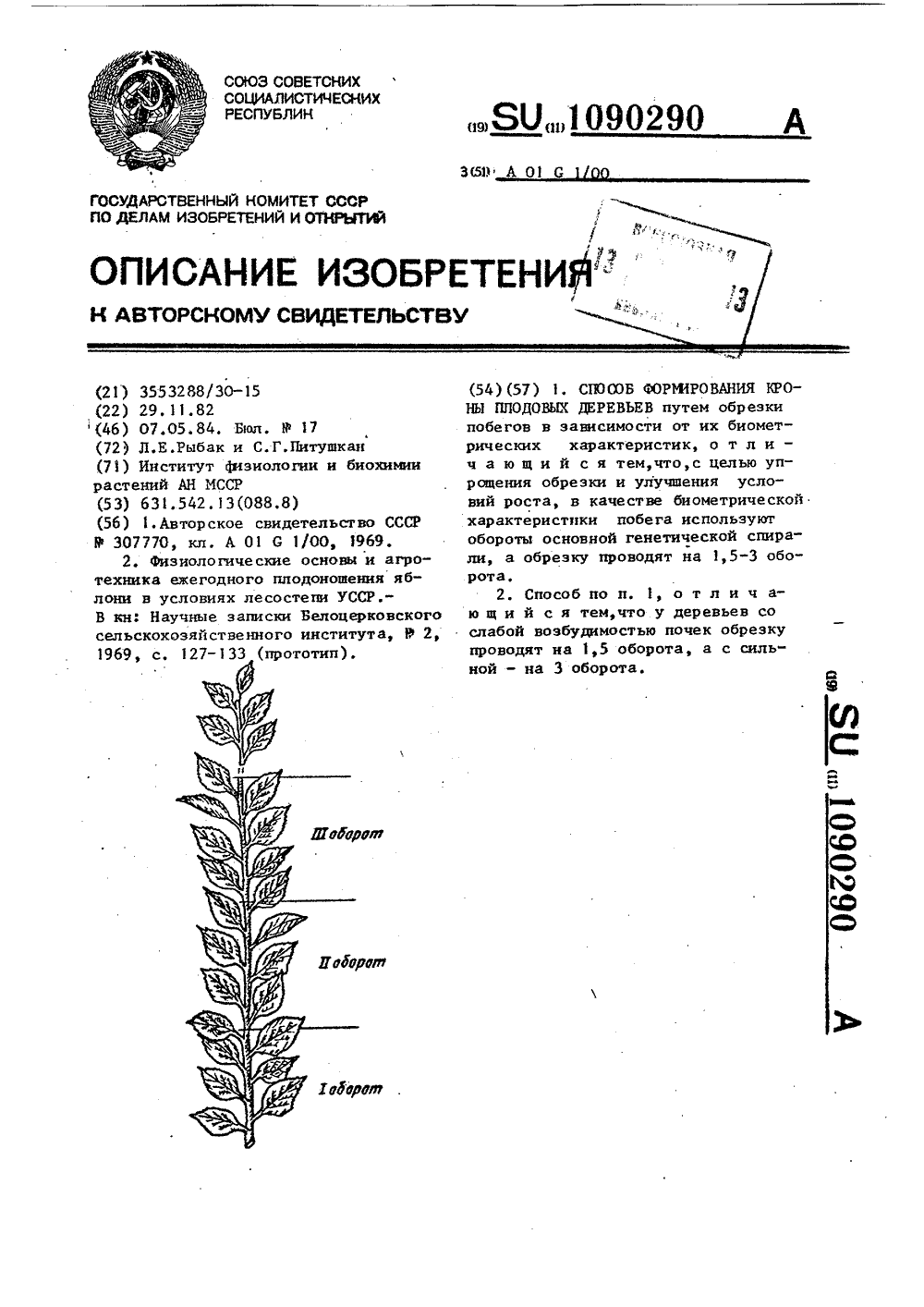

Номер патента: 1090290

Опубликовано: 07.05.1984

Авторы: Питушкан, Рыбак

МПК: A01G 1/00

Метки: деревьев, кроны, плодовых, формирования

...условий роста путем улучшения освещения кроны дерева и повышения интенсивности фотосинтеза и регулярности плодоношения плодовых деревьев. 45 Поставленная цель достигается тем, что в качестве биометрической характеристики побега используют обороты основной генетической спирали, обрезку проводят на 1,5-3 оборота,при50 этом у деревьев со слабой возбудимостью почек обрезку проводят на, 1,5 оборота, а с сильной - на 3 обо" рота.На чертеже изображено расположение листьев на побеге яблони.Оборотом называется отрезок побега, включающий несколько витков, листья на котором по прямой восходящейспирали точно совпадают. В одномобороте на однолетних побегах различных сортов плодовых имеется три витка, на которых размещается 7-8 листьев...

Номер патента: 1090592

Опубликовано: 07.05.1984

Авторы: Ведерников, Добрынин, Рубцов

МПК: B60P 3/41

Метки: бесчокерной, деревьев, средство, транспортное, трелевки

...перемещения относительно полуприцепа и соединенный с рамой последнего при помощи силового цилиндра и пружинного дем пфера, диск выполнен с криволинейными прорезями, в которых с возможностью перемещения размещены концы спиральных пружин, соединенные между собой при помощи двухштокового гидроцилиндра, бесштоковая полость которого соединена трубопроводом со штоковой полостью силового цилиндра, а штоковые полости - с бесштоковой полостью последнего. Для исключения действия на гидроцилиндр изгибающих нагрузок цапфа шарнира 5 10 15 20 25 30 35 40 45 50 55 снабжена направляющими, в которых установлен корпус гидроцилиндра,На фиг. 1 изображено транспортное средство, общий вид; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез по...

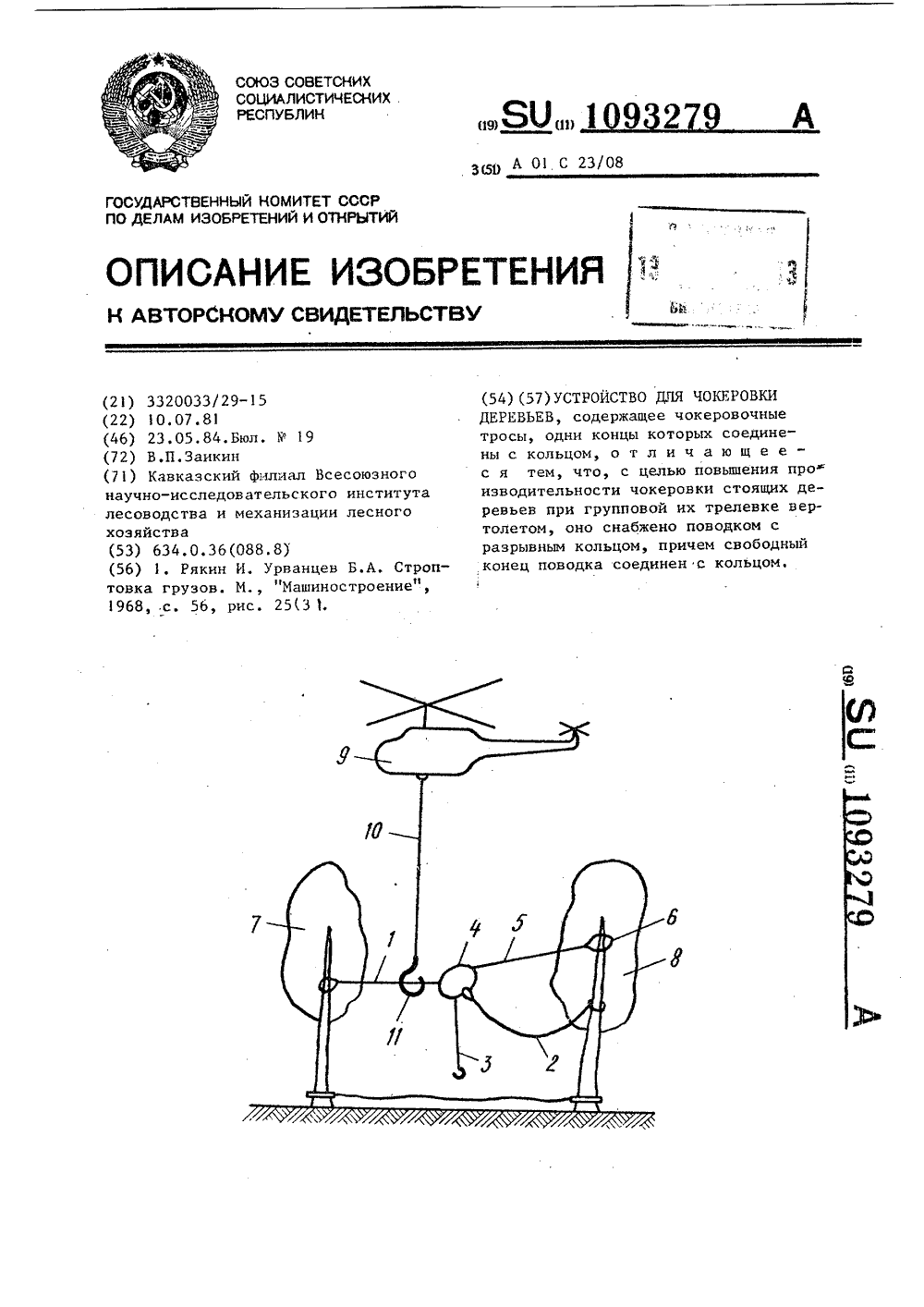

Номер патента: 1093279

Опубликовано: 23.05.1984

Автор: Заикин

МПК: A01G 23/08

Метки: вертолетом, деревьев, заготовки, корня, чокеровки

...групповой трелевке вертолетом.Цель изобретения - повышение производительности чокеровки стоящихдеревьев при групповой их трелевкевертолетом.Поставленная цель достигаетсятем, что устройство снабжено поводком с разрывным кольцом, причем свободный конец поводка соединен скольцомНа чертеже изображено предлага"емое устройство,Предлагаемое устройство состоитиз чокеровочных тросов 1-3, одниконцы которых соединены с кольцом 4,К кольцу 4 также крепится поводок 5с разрывным кольцом б. Поводок 5 может быть выполнен, например, из шнура, При этом соблюдается обязательное условие, чтобы прочность разрывного кольца 6 была ниже прочностироводка 5 в 4-5 раз.Устройство работает следующимбразом,Чокеровку предварительно выполняет рабочий-верхолаз ,...

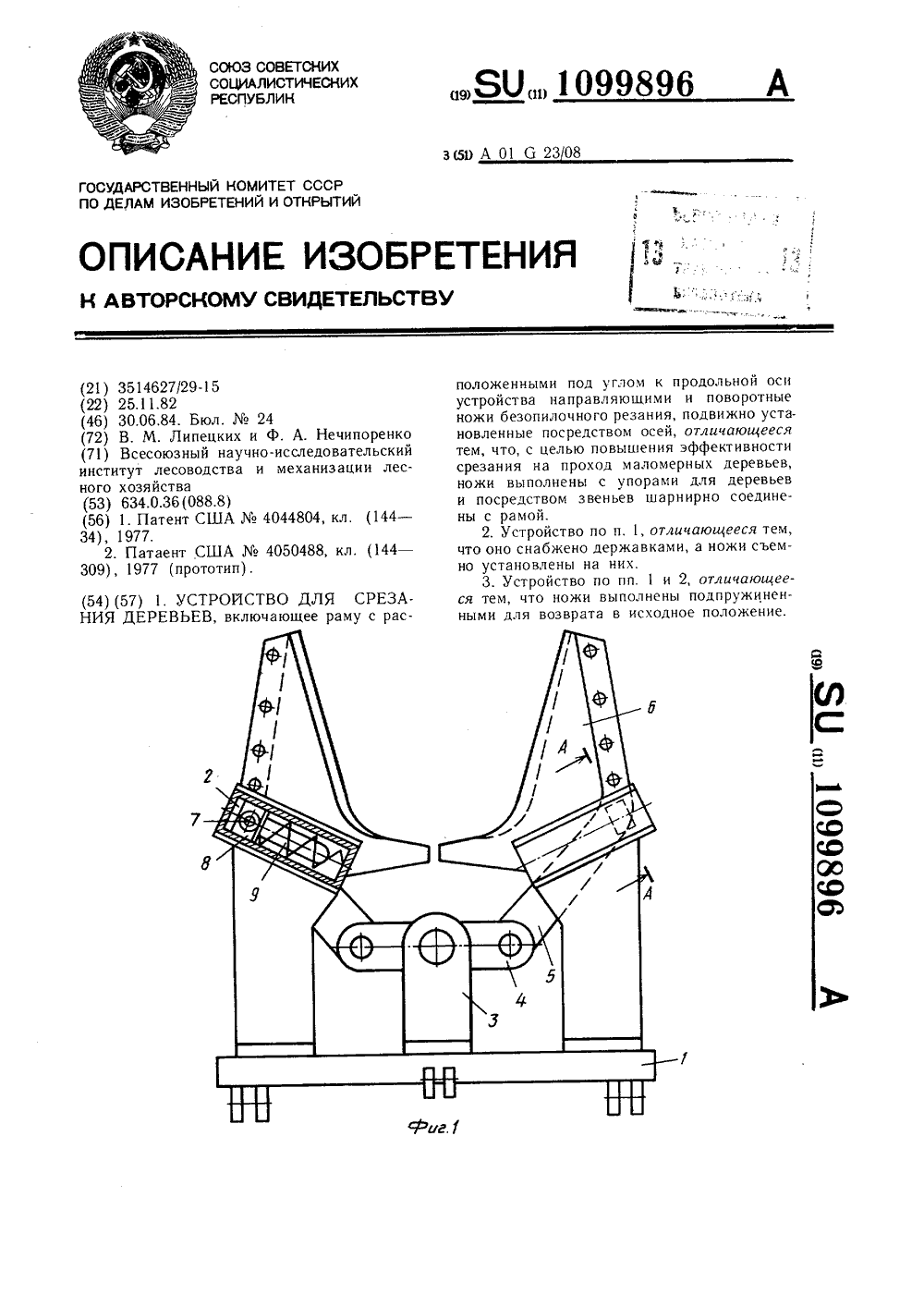

Номер патента: 1099896

Опубликовано: 30.06.1984

Авторы: Липецких, Нечипоренко

МПК: A01G 23/08

Метки: деревьев, срезания

...посредством осей 2.Недостатком данного устройства является низкая эффективность срезания на проход маломерных деревьев.Цель изобретения - повышение эффективности срезания на проход маломерных 25 дерев ьев.Поставленная цель достигается тем, что в устройстве для срезания деревьев ножи выполнены с упорами для деревьев и посредством звеньев шарнирно соединены с 30 рамой.Причем устройство снабжено державками, а ножи съемно установлены на них.Кроме того, ножи выполнены подпружиненными для возврата в исходное положениеНа фиг. 1 изображено устройство для 35 срезания деревьев, вид сверху; на фиг. 2 -разрез по оси крепления ножа безопилоч. ного резания; на фиг. 3 и 4 - схема положения ножей безопилочного резания в начале и конце срезания...

Номер патента: 1104020

Опубликовано: 23.07.1984

Авторы: Вейдеман, Зитане, Савельев

МПК: B27L 1/00

Метки: деревьев, сучьев

...шарнирного восьмизвенника, звеньякоторого выполнены в виде имеющих режущие кромки пластин, причем один из шарниров выполнен разъемным, а шарниры,расположенные на противоположных углахвосьмизвенника, соединены гибкой тягой,На фиг. 1 изображена конструкция сучкорезной головки, вид сверху; на фиг. 2 -то же, вид сбоку; на фиг. 3 - схема работы устройства для очистки стволов деревьевот сучьев.Устройство состоит из сучкорезной го.ловки в виде замкнутого шарнирного восьмизвенника 1, пластины 2 которого с одной стороны имеют режущие кромки 3. Все пластины 2 соединены при помощи шарниров, причем один из шарниров 4 выполнен разъемным и служит в качестве замка. Два расположенных на противоположных углах шарнира 5 и 6 соединены гибкой тягой 7....

Номер патента: 1107796

Опубликовано: 15.08.1984

Авторы: Прошин, Ромашкин, Смолин

МПК: A01G 23/08

Метки: групповой, деревьев, лесозаготовительная

...на кронштейнах 2 поворотная в вертикальнойплоскости рама 3, имеющая телескопические продольные штанги 4, соединенные поперечными балками 5 и 6,На балке 6 рамы 3 смонтированосучкорезное устройстводля групповой обработки деревьев, содержащеерычаги 8 и шарнирно установленныена балке б и рычагах 8 подпружиненные сучкорезные ножи 9; Рычаги 8поворачиваются относительно балки бс помощью гидроцилиндров 10. Поворотрамы 3 (подъем и опускание) осущестфвляется гидроцилиндрами 11, связывающими самоходное шасси 1 с балкой 5.Захватно-срезающее устройство 12(ЗСУ) с накопителем срезанных деревьев 13 имеет приводы поворота 14и поперечного перемещения (не показан)по поворотной направляющей 15. Захватно-срезающее устройство 12 состоит из режущего органа 16...

Номер патента: 1109087

Опубликовано: 23.08.1984

Авторы: Вишняков, Деулин, Зыков, Лазарев, Поляков

МПК: A01D 46/26

Метки: деревьев, плодов, стряхивания

...превышаетмассу ягоды в 200 - 400 раз. Только при нанесении дереву виброударных 20колебаний наблюдается повьппение полноты съема.Цель изобретения - повьппение полноты съема плодов путем воздействияна дерево виброударных колебаний, 25Поставленная цель достигаетсятем, что устройство снабжено кривошипно-шатунным механизмом, установленным между вибратором и захватом,причем ось вращения кривошипа соединена с захватом, а шатун - с вибратором.Кроме того, кривошип выполнен срегулируемой амплитудой колебаний.На фиг. 1 изображено устройстводля стряхивания плодов с деревьев,35вид спереди," на фиг. 2 - то же, видсверху; на фиг. 3 - разрез А-А нафиг. 2; на фиг. 4 - разрез Б-Б нафиг, 1. которые фиксируются в кривошипах 8, Кривошипно-шатунный механизм...

Номер патента: 1111906

Опубликовано: 07.09.1984

Автор: Руденко

МПК: B60P 3/41

Метки: деревьев, пачки, формирования

...машина для формирования пачки деревьев, включающая самоходное 20шасси, захватно-транспортное устройство, установленное на шасси с возможностью поворота в горизонтальнойплоскости, выбрасыватель с опорнойплощадкой и коник с клиновидными 1.5зубьями, снабжена корректором, выполненным в виде расположенной в горизонтальной плоскости дуги, один иэконцов которой жестко закреплен нашасси, а другой, свободный, находитсязонад опорной площадкой со стороны осиповорота захватно-транспортнопр устройства, и щитом, размещенным междуопорной площадкой и коником, частьклиновидных зубьев которого снабжена35выступающими над ними иглами,На Фиг, 1 схематично представлена машина для формирования пачки деревьев; на фиг. 2 - вид А на Фиг, 1,Машина состоит иэ...

Номер патента: 1114369

Опубликовано: 23.09.1984

Авторы: Джанелидзе, Кобаладзе, Мачарашвили, Чичикошвили

МПК: A01D 46/26

Метки: встряхиватель, деревьев, пневматический

...Е ного гибкого рукава и привода его, поперечного относительно оси патрубка перемещения.69 2осевого перемещения и снабжена уплотнителями 6. Перегородка 5 шарнирносоединена со штоками гидроцилиндров7, один из которых закреплен на раме1, а другой на стенке камеры 3 спомощью кронштейнов 8 и 9. Для подачи импульсного воздушного потока накрону деревьев встряхиватель снабженнаправляющим рукавом 10 в виде гофрированного шланга с расширителем 11,насаженным на неподвижную часть сопла 4 и соединенным со штоком гидроцилиндра 12 вертикального перемеще"ния, установленного на раме 1, Приводвентилятора 2 осуществляется от валаотбора мощности трактора (на чертежене показан).Пневматический встряхиватель деревьев работает следующим образом,Включением...

Номер патента: 1117211

Опубликовано: 07.10.1984

Авторы: Барботько, Гречишников, Смолин

МПК: B27B 25/00

Метки: деревьев, механизм, подачи, продольной

...плоскостях и на разных уровнях шестернями, гидромотор, напорную и сливную магистрали, снабжен подводящим к редуктору от дренажной полости гидромотора и отводящим из редуктора в маслобак трубопроводами, причем подводящий трубопровод расположен над зоной трения шестерен верхнего уровня, а верхний конец отводящего трубопровода расположен не ниже шестерен нижнего уровня.Кроме того, сливная магистраль снабжена эжектором, к которому через обратный клапан подключен отводящий трубопровод.На чертеже показан предлагаемый механизм продольной подачи деревьев.Механизм продольной подачи деревьев содержит гидромотор 1, муфту 2, редуктор 3, подающий барабан 4, маслобак 5, магистрали напора 6 и слива 7 гидромотора, подводящий трубопровод 8 от...

Номер патента: 1119848

Опубликовано: 23.10.1984

Авторы: Антрушин, Дербин, Чивиксин, Шехурин

МПК: B27L 1/00

Метки: деревьев, сучьев

...выполнена с возможностью колебаний вдоль оси балки посредством вибратора, установленного на неподвижной части балки и связанного с подвижной частью рычажной системой,Причем рычажная система выполнена в виде тяги и связанных с ней двух рычагов, один из которых соединен с подвижной, а другой - с неподвижной частями балки.На фиг. 1 показана машина для очистки деревьев от сучьев; на фиг. 2 - вид А на фиг, 1; на фиг. 3 - вид Б на фиг. 1; на фиг, 4 - узел 1 на фиг. 2; на фиг, 5 - кинематическая схема соединения частей балки и вибратора,Машина для очистки деревьев от сучьев содержит самоходное шасси 1, на котором - установлен гидроманипулятор. 2 для загрузки деревьев в протаскивающий механизм, нижняя поворотная в горизонтальной плоскости...

Номер патента: 1122270

Опубликовано: 07.11.1984

Авторы: Абрамова, Киров, Кустов, Цикарев

МПК: A01G 23/10

Метки: деревьев, древесины, пород, прижизненного, просмоления, растущих, хвойных

...воздействиюстимулятора на ткани дерева.Любое химическое ранение в совокупности с механическим создает повышенную угрозу организму дерева, 1 ОПоэтому для снижения такой угрозы первые 2-8 подновок в зависимости от.погодных условий (в основном наличиявлаги и тепла) наносят без стимулятора, т.е. с меньшей нагрузкой, чтобы дерево привыкло и правильносформулировало ответную реакцию навоздействие стимулятора,Период полной адаптации организмадерева, в частности сосны, на введенный стимулятор колеблется в зависимости от места произрастания и жизнедеятельности дерева от 1 до 4 лет.В этот период окончательно формируется просмоленная зона и адаптация 25организма к воздействующему стимулятору.Во втором цикле подновки наносятв зоне всех (кроме...

Номер патента: 1122510

Опубликовано: 07.11.1984

Авторы: Захаров, Коробов, Манухин, Самодов

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...для рамы, последняя по периметру своих стенок50 установлена с зазором относительно опор основания, а между ними смонтированы упругие элементь 1, связанные со стенками рамы и опорами основания, причем протаскивающий механизм установлен на раме.Между опорами основания и стенками рамы размещены ограничители перемещения в гориэонтальном направлении,На фиг. 1 показано устройстводля обрезки сучьев с поваленных деревьев, вид сбоку; на фиг, 2 - тоже, вид сверху.Устройство для обрезки сучьевс поваленных деревьев содержит основание 1 и установленные на раме 2протаскивающий механизм 3 в видеприводных роликов 4 и сучкореэныймеханизм 5, имеющий опорные 6 и 7и боковые 8 и 9 ножи, Основание 1снабжено опорами 10-13 для рамы 2,которая установлена в...

Номер патента: 1128862

Опубликовано: 15.12.1984

Авторы: Артемов, Лобанов

МПК: A01D 46/253

Метки: деревьев, растущих, сбора, шишек

...устройство, вид сверху; на фиг.2- съемник общий вид, на фиг,З - вид сверху на секции. На раздвижной мачте, шарнирно укрепленной на поворотной платформе трактора (не показана), установлена подвижная каретка 1, которая с помощью трособлочной системы (не показана) может перемещаться по направляющим мачты. На каретке 1 шарнирно укреплены подпружиненные кронштейны 2, на которых закреплен средний шарнир 3 съемника шишек, состоящего из шарнирно соединенных между собой секций 4. Каждая секция съемника снабжена двумя симметричными створками 5, шарнирно соединенными между собой поперечной прямоугольной стойкой 6, на которой установлены пружины 7, удерживающие створки 5 секций 4 в сомкнутом положении. Между соседними створками 5 сверху...

Номер патента: 1129075

Опубликовано: 15.12.1984

Автор: Дербин

МПК: B27L 1/00

Метки: деревьев, сучьев

...Это сдерживает применение групповой раскряжевки хлыстов на нижних складах, а следовательно, снижает производительность раскряжевочно-сортировочных потоков, при этом увеличивается энергоемкость процесса сортировки сортиментов,.Известна машина для обрезки сучьев с поваленных деревьев, содержащая самоходное шасси, на раме которого установлено загрузочное устройство, а на опоре - гусеничное протаскивающее устройство и балка с сучкорезным механизмом и опорными роликами 12.Недостатками этой машины являются низкая производительность и большие затраты энергии на обработку деревьев. 5 10 15 20 25 протаскивающего устройства. Сучкорезная головка 11 установлена на конце балки 6.Гидроцилиндры 12 и 13 осуществляют поворот в горизонтальной и...

Номер патента: 1129094

Опубликовано: 15.12.1984

Авторы: Антрушин, Дербин, Калинин, Кралин, Михиенко

МПК: B60P 3/41

Метки: деревьев, трелевки

...поперек продольной оси машины и выступает своим незакрепленным на раме концом за габариты самоходного шасси, а стойки коника выполнены зажимными.Кроме того, коник установлен на тележке свозможностью поворота в горизонтальной плоскости.На фиг. 1 изображена машина для трелевки деревьев, общий вид; на фиг. 2 - вид Ана фиг, 1; на фиг. 3 - сечение Б - Б на фиг. 2.Машина для трелевки деревьев содержит самоходное шасси 1, лебедку 2. На раме самоходного шасси 1 установлена У-образная опорная балка 3, которая при помощи гидроцилиндра 4 может поворачиваться относительно шарнира 5. Для увеличения жесткости между рамой самоходного шасси 1 и балкой 3 в направлении продольной оси машины они дополнительно связаны устройством 6, выполненным в виде...

Номер патента: 1130473

Опубликовано: 23.12.1984

Авторы: Балодис, Даугавиетис, Дреска, Лусис

МПК: B27L 1/00

Метки: деревьев, пачек, первичной, тонкомерных

...из пачки приводит к значительному снижению производительности первичной обработки.Известен также способ первичной обработки пачек тонкомерных деревьев, включающий очистку деревьев от сучьев и последующую сортировку на группы по размерно-качественным признакам с их раскряжевкой 2.Однако предварительная очистка деревьев от сучьев при обработке тонкомерных деревьев приводит к лишним трудозатратам, снижает производительность и повышает себестоимость производимой продукции.Цель изобретения - повышение производительности труда.Поставленная цель достигается тем, что при способе, включающем сортировку на группы по размерно-качественным признакам и раскряжевку, перед сортировкой у деревьев отрезают кроновую часть. Исследование выхода круглых...

Номер патента: 1130475

Опубликовано: 23.12.1984

Авторы: Безносиков, Ефимов

МПК: B27L 1/00

Метки: деревьев, поваленных, срезания, сучьев

...монтажа и обслуживания тягового органа.Цель достигается тем, что в устройстве содержащем поворотную балку, на которой установлено протаскивающее устройство в виде подвижной тележки с зажимными элементами, управляемыми ветвями тягового органа рабочего и холостого ходов, приспособление для натяжения тягового органа, выполненное в виде храпового механизма, имеющего направляющие в виде храповых реек и ползуна со смонтированными на нем подпружиненными собачками и блоком, конец ветви тягового органа холостого хода пропущен через блок ползуна и закреплен на раме тележки.При этом устройство снабжено подпружиненным прижимом, который установлен на раме тележки.На фиг. 1 схематически изображено пред 10 ложенное устройство; на фиг. 2 - про 15 20 25...

Номер патента: 1132854

Опубликовано: 07.01.1985

Автор: Баженов

МПК: A01G 23/08

Метки: валочно-пакетирующей, деревьев, манипулятор, машиной, рубки, способа

...деревьев, срезанных с двух стоянок5 10 15 20 25 30 35 40 45 50 55 одного прохода; на фиг. 4 - формирование пачки из деревьев, срезанных с двух смежных проходов (сдваивание).Манипулятор состоит из стрелы (не показана), рукояти 1 манипулятора, захватно-срезающего устройства 2, состоящего из головки 3, соединенной одним концом с рукоятью 1 манипулятора посредством горизонтальной оси 4, и стойки 5 с режущим органом 6 и захватными рычагами 7, соединенной с другим концом головки 3 при помощи вертикальных 8 и горизонтальной 9 осей, приводов 10 и 11 соответственно наклона и поворота стойки 5 и привода 12 наклона головки 3.Устройство работает следующим образом.Валочно-пакетирующая машина (фиг. 2), двигаясь в массиве леса или по его кромке,...

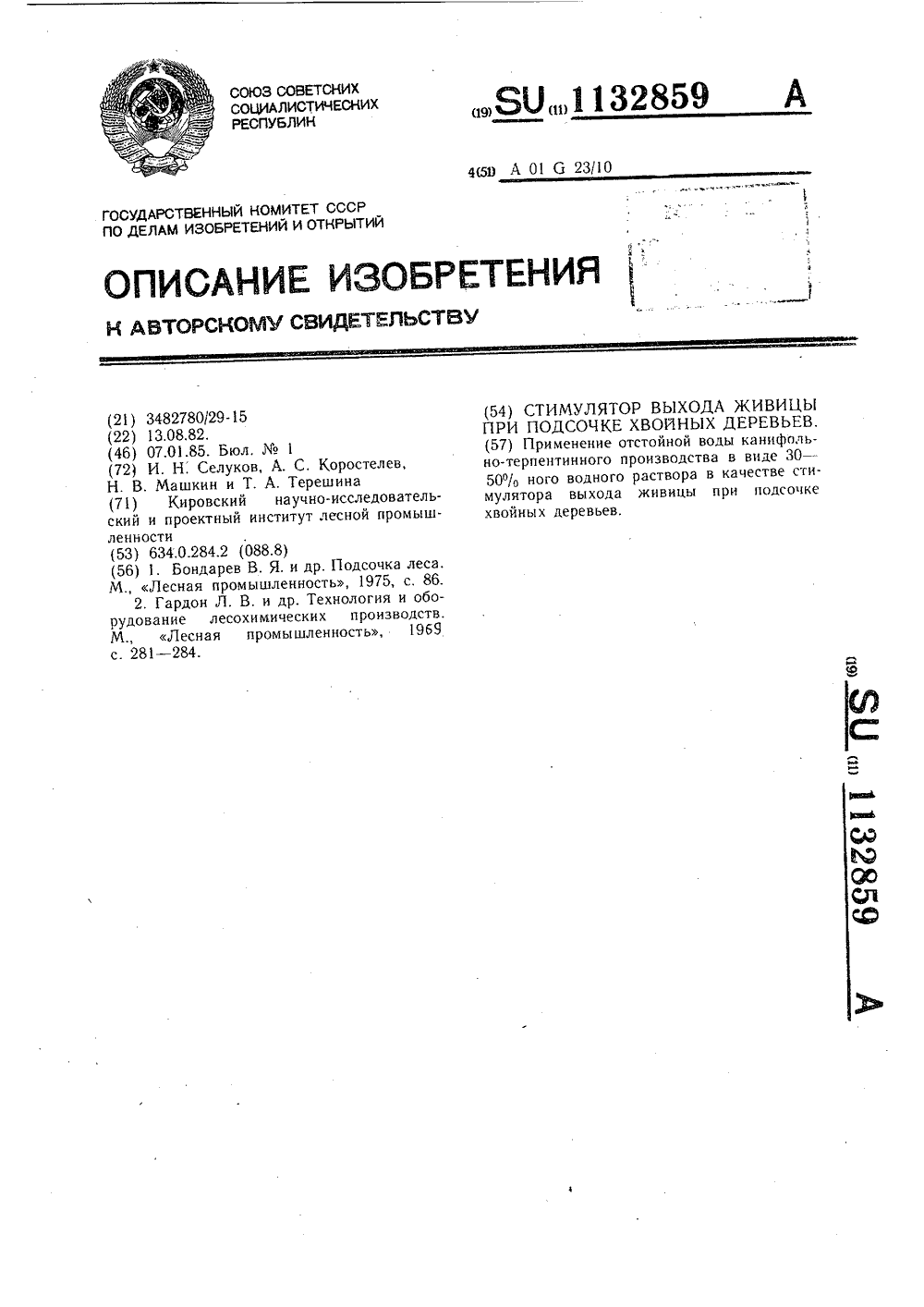

Номер патента: 1132859

Опубликовано: 07.01.1985

Авторы: Коростелев, Машкин, Селуков, Терешина

МПК: A01G 23/10

Метки: выхода, деревьев, живицы, подсочке, стимулятор, хвойных

...относится к лесному хозяйству и может быть использовано при подсочке сосны с применением стимуляторасмоловыделения.Известен стимулятор повышения выходаживицы, в качестве которого применяютсульфитно-дрожжевую бражку 1.Однако использование этого стимуля тора связано с рядом трудностей при переработке живицы на лесохимзаводах из-запопадания в нее остатков стимулятора,содержащий лигносульфонаты,Известна отстойная вода .канифольнотерпетинного производства 2.Цель изобретения - расширение ассортимента стимуляторов выхода живицы без.снижения ее качества и снижение себесто-имости стимулятора. Минеральные в том числе: Органические в том числе: Скипидар Нейтральные смолистых веществ Окисленные смолистых веществ Пример 1. Для получения...

Номер патента: 1134427

Опубликовано: 15.01.1985

Авторы: Бойцевский, Казанцев, Лебедев, Ливанов

МПК: B60P 3/41

Метки: деревьев, трелевки

...на раме стойку, шарнирно прикрепленную к ней с возможностью поворота в вертикальной плоскости телескопическую стрелу, несущую поворотный в горизонтальной плоскости захват гидроцилиндр поворота стрелы в вертикальной плоскости, а также приводы выдвижения стрелы и поворота захвата, привод выдвижения стрелы сблокирован с приводом поворота захвата и представляет собой шарнирно прикрепленные к неподвижной части стрелы своими корпусами гидроцилиндры, жестко закрепленные на выдвижной части стрелы рейки, шарнирно связанные со штоками гидроцилиндров, а также жестко закрепленную на захвате шестерню с возможностью взаимодействия с рейками.На фиг. 1 показана машина для трелевки деревьев в транспортном положении; на фиг. 2 - то же, при подборе...

Номер патента: 1140949

Опубликовано: 23.02.1985

Авторы: Рубцов, Сенников

МПК: B27B 25/00, B27B 25/02

Метки: деревьев, протаскивания, тонкомерных

...дерева для обеспечения необходимой для протаскивания силы трения, Кроме того, устройства вызывают порчу древесины и имеют сложную конструкцию.Целью изобретения является повышение эффективности протаскивания, улучшение качества обработки и упрощение конструк ции.Указанная цель достигается тем, что в устройстве для протаскивания тонкомерных деревьев, содержащем секционные вальцы с шипами, расположенными на рабочих. пои30 верхностях секции, диаметры которых увеличиваются от центральной части вальцов к их концам, шипы выполнены в виде пластинчатых пружин. На фиг.изображено устройство для протаскивания тонкомерных деревьев в рабочем положении; на фиг. 2 - вид А на фиг. 1.Протаскивающее устройство включает прижимной рычаг 1 с приводом от...

Номер патента: 1145957

Опубликовано: 23.03.1985

Авторы: Прилепин, Рудаков, Цветков

МПК: A01G 23/08

Метки: деревьев, заготовки, склонах

...гибкой связи, срезание дерева осуществляют на участках между местами закрепления связи, а после валки эти концы отсоединяют от поваленного дерева иЗо пня. Концы связи закрепляют на дереве со стороны, не совпадающей с направлением его валки.На фиг, 1 изображено дерево с закрепленным на нем отрезком гибкой связи, а также лежащее дерево после валки) до отсоединения от него отрезка гибкой связи; на фиг. 2 - клиновой замок дополнительного отрезка гибкой связи.Для осуществления способа используется отрезок гибкой связи 1, на концах ко торого закреплены соединительные элементы - кольца 2. Для ускорения и упрощения освобождения отрезка 1 от дерева (после его падения на землю) на одном из концов связи соединительный элемент выполнен более...

Номер патента: 1147277

Опубликовано: 30.03.1985

Авторы: Дмитриенко, Дружкин, Марадудин, Полянин

МПК: A01D 46/00, A01D 46/26

Метки: деревьев, плодов, пневматический, стряхиватель

...установленопо сечению канала. подается неравномерно, трубчатое перфорированное кольцо 20 св результате чего интенсивность стряхива- распыливающиминаконечниками 21,направния падает. ленными вдоль воздушного потока. КольцоЦель изобретения - повышение интен закреплено на валу 4 и каналом соедисивности. стряхивания плодов путем более нено с полостью вала. На конце полого варавномерногораспределенияжидкости ввоз- ла 4 установлена с возможностью вращедушном потоке. ния втулка 22, кольцевой канал которой соеПоставленная цель достигается тем, что 25 динен с каналом для прохода жидкости вав пневматическом стряхивателе плодов с ла 4. Втулка 22 уплотнена на валу 4 сальдеревьев, содержащем вентилятор, соеди- никами. Кольцевой канал втулки 22...

Номер патента: 1147614

Опубликовано: 30.03.1985

Автор: Иванов

МПК: B60P 3/41, B60P 7/12

Метки: бесчокерной, деревьев, трелевки

...фиг. 3 - раздвижной р ычаг, разрез; н а фиг. 4 - устройство, вид спереди. ЗОУстройство для бесчокерной трелевки деревьев состоит из несущей балки 1, в отверстии которой жестко закреплена ось 2 с проушинами, несущая пружину 3 и фиксатор 4, а на шарнирах - рамка 6 автосцепка.На осях 2, 7, 8 и 9 закреплен рычаг 10, вы- З 5 полненный в виде гидроцилиндра, и второй рычаг 11 параллелограмма, на которых размещен синхронный клещевой захват 12. На балке 1 закреплен съемный торцевыравнивающий щит 13, а на горизонтальных пластинах оси 2 устанавливается фиксатор 14 огра 142ничения поворота рычага 11 и цилиндр 15 привода рычагов 10 и 11 параллелограмма. Рычаг 1 О состоит из штока 16 с поршнем, корпуса 17, пружины 18 и скользящих по лыскам штока 16...
