Устройство для протаскивания тонкомерных деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

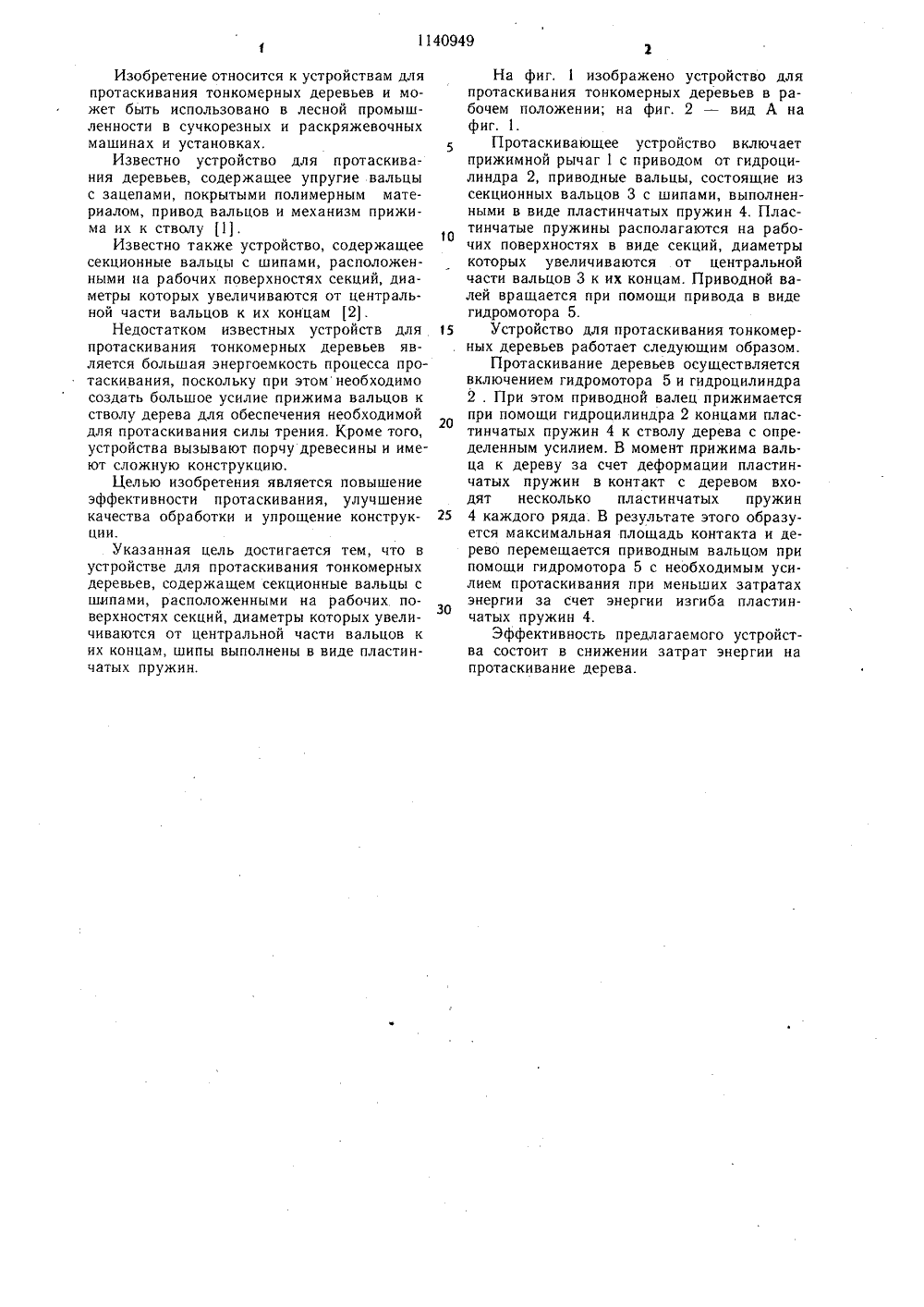

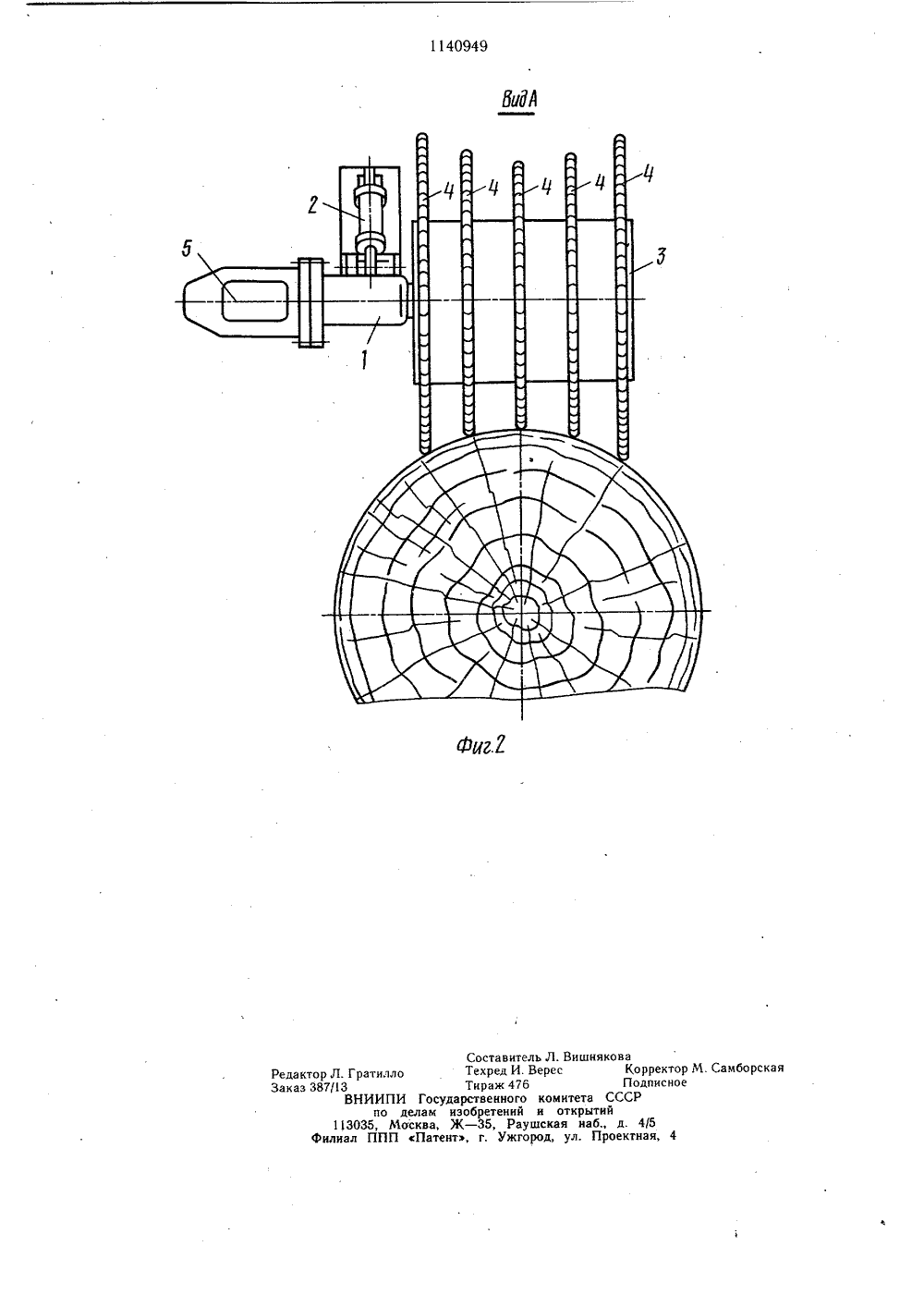

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 11 В 27 В 25/00; В 27 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ ИСАНИ Р ТЕН К АВТОРСКОМУ СВИДЕТЕЛЬСТ ников ина лесотКирова(71) Ленинградская орническая академия им(54) (57) УСТРОЙСТВО ДЛЯ ПРОТАСКИВАНИЯ ТОНКОМЕРНЫХ ДЕРЕВЬЕВ, содержащее секционные вальцы с шипами, расположенными на рабочих поверхностях секций, диаметры которых увеличиваются от центральной части вальцов к их концам, отличающееся тем, что, с целью повышения эффективности протаскивания, улучшения качества обработки и упрощения конструкции, шипы выполнены в виде пластинчатых пружин.Изобретение относится к устройствам для протаскивания тонкомерных деревьев и может быть использовано в лесной промышленности в сучкорезных и раскряжевочных машинах и установках. 5Известно устройство для протаскивания деревьев, содержащее упругие вальцы с зацепами, покрытыми полимерным материалом, привод вальцов и механизм прижима их к стволу 1.Известно также устройство, содержащее секционные вальцы с шипами, расположенными на рабочих поверхностях секций, диаметры которых увеличиваются от центральной части вальцов к их концам 2.Недостатком известных устройств для 15 протаскивания тонкомерных деревьев является большая энергоемкость процесса протаскивания, поскольку при этомнеобходимо создать большое усилие прижима вальцов к стволу дерева для обеспечения необходимой для протаскивания силы трения, Кроме того, устройства вызывают порчу древесины и имеют сложную конструкцию.Целью изобретения является повышение эффективности протаскивания, улучшение качества обработки и упрощение конструк ции.Указанная цель достигается тем, что в устройстве для протаскивания тонкомерных деревьев, содержащем секционные вальцы с шипами, расположенными на рабочих. пои30 верхностях секции, диаметры которых увеличиваются от центральной части вальцов к их концам, шипы выполнены в виде пластинчатых пружин. На фиг.изображено устройство для протаскивания тонкомерных деревьев в рабочем положении; на фиг. 2 - вид А на фиг. 1.Протаскивающее устройство включает прижимной рычаг 1 с приводом от гидроцилиндра 2, приводные вальцы, состоящие из секционных вальцов 3 с шипами, выполненными в виде пластинчатых пружин 4. Пластинчатые пружины располагаются на рабочих поверхностях в виде секций, диаметры которых увеличиваются от центральной части вальцов 3 к их концам. Приводной валей вращается при помощи привода в виде гидромотора 5.Устройство для протаскивания тонкомерных деревьев работает следующим образом.Протаскивание деревьев осуществляется включением гидромотора 5 и гидроцилиндра 2 . При этом приводной валец прижимается при помощи гидроцилиндра 2 концами пластинчатых пружин 4 к стволу дерева с определенным усилием. В момент прижима вальца к дереву за счет деформации пластинчатых пружин в контакт с деревом входят несколько пл асти нчатых пружин 4 каждого ряда, В результате этого образуется максимальная площадь контакта и дерево перемещается приводным вальцом при помощи гидромотора 5 с необходимым усилием протаскивания при меньших затратах энергии за счет энергии изгиба пластинчатых пружин 4.Эффективность предлагаемого устройства состоит в снижении затрат энергии на протаскивание дерева.1140949 Фи Самборска Составитель Л. Виши Редактор Л. Гратилло Техред И. Верес Заказ 387/13 Тираж 476 ВНИИПИ Государственного комитета по делам изобретений и открыт 113035, Москва, Ж - 35, Раушская наб Филиал ППП Патент, г. Ужгород, ул. П
СмотретьЗаявка
3563724, 25.01.1983
ЛЕНИНГРАДСКАЯ ОРДЕНА ЛЕНИНА ЛЕСОТЕХНИЧЕСКАЯ АКАДЕМИЯ ИМ. С. М. КИРОВА
РУБЦОВ ВАСИЛИЙ МАКСИМОВИЧ, СЕННИКОВ ВАЛЕРИЙ ВАЛЕНТИНОВИЧ
МПК / Метки
МПК: B27B 25/00, B27B 25/02
Метки: деревьев, протаскивания, тонкомерных
Опубликовано: 23.02.1985
