Патенты с меткой «деревьев»

Номер патента: 512144

Опубликовано: 30.04.1976

Авторы: Баков, Зепалов, Самодов, Симонов, Фетисов

МПК: B65G 59/00

Метки: выдачи, деревьев, пачки, поштучной

...2, захват 3, кабину 4 оператора и гидропривод (условно не показан); подающего транспортера 5, имеющего ветвь 6 для комлевой части деревьев, снабженную наклонной балкой 7, и ветвь 8 для вершинной части 5 деревьев со смонтированным на ее конце упором 9 с рекущей кромкой 10; причем каждая ветвь состоит из реверсивного привода 11, ведущей звездочки 12 с валом 13, ведомой звездочки 14 с валом 15, цепи 16, на которой за креплены захваты 17, и приемного транспортера 18.Устройство работает следующим образом.Деревья, уложенные на подающем транспортере 5, перемещаются при помощи захватов 17 в направлении стрелки А. Комли группы деревьев перемещаются по ветви 6, доходят до наклонной балки 7 и, скатываясь по ней, разобщаются. Вершины деревьев...

Номер патента: 514589

Опубликовано: 25.05.1976

Авторы: Бурылов, Ерин

МПК: A01G 23/08

Метки: вокруг, деревьев, растущих, снега, стволов

...Икоторый забирает атмосферный воздух вовсасывающую магистраль 30 через открытый кран 31 и возцухоочиститель 32.Затем с его помошью воздушный поток по нагнетательнои магистрали 20о20 ЗЭчерез обратный клапан 21 нагнетают и аккумулируют в воздухосборнике -рессивере, Рабочий орган устройства находится в свернутом транспортном положении,мат Язанимая минимальное место в простран тве. При подходе к месту применения опер атор нажимает клапан 22, открывая доступ возпушному потоку в камеры эластичных патрубков 18, которые, преодолеваяусилие свертывания рабочего органа 10, 40упругими элементами 19 выпрямляютэластичные в горизонтальной плоскостирабочж пластины 12 и 13 из транспортно-свернутого положения в рабочее. Приочистке стволов,деревьев ЗЗ от...

Номер патента: 514590

Опубликовано: 25.05.1976

Автор: Искарев

МПК: A01G 23/10

Метки: деревьев, карр, подсочке, разметки

...о одна отнок 3, подвижно 2 при помощи агав 4, тяги 5 3 и трех цифрогранях рукояти яги 5, На стой Рычаги 4 при соединены с при помощиединены с тястоек 3 Тяга ти 1 и свобод НО Г,."О-.:;ПИЕН, Че-ез ОТВЕРСТИЯ КвэнщтейНОВ 1 О;" нКР 8 ПЛЕННЫХ "а РУКОЯТИ 1 сРабонсяет;,сройство следующим браЗОМПРИ ЙЯЗМЕТК 8 КЯРР На ЛЕСОС 8,-; ВПОР:сВЫЕ ВОВЧЕКс 8 МЫК В ПОДСОЧКУ гЗМ РЯЮТДИЯМЕТР СТВОЛЯ ДЕРЕВЯ На ВЫСОТ 8 ГРУДИсдля чего устройся:о удержйвают эа ру-:коим Х, левой ".Ки и подают и; ЯвойРУКОЙ ТЯГУ 5 ВВЕПК. УСИЛИЕ От тнГИ 5 1 Опередается не рыал 4 котс;.;, и р,е .гниют стОЙКН 3 по линейкам 2 В ретивОположные торондй. и стойки обхвн,"г 1 васм.ствол дерева,Затем тягу б перемешают Вниз иПомощью рьтяагов 4 плотно прижимаютстойки 3 к стволу дерева, Г лицевой...

Номер патента: 514691

Опубликовано: 25.05.1976

Автор: Манухин

МПК: B27G 1/00

Метки: деревьев, поваленных, приемно-сбрасывающее

...виде поворотных рычаворота,овыцение э фект Цель изооре и устройст о то каждый рычагодом его поинумоци установлентем,с при Этэ достройств тигает оедин тельного й на ра юв та при ги с коромыслом, редней частью с р Пта арнрой о соединенны;,устройства. цна с предлавид; на фиг. 2 - йство; на фиг. 11 а фиг, 1 изображена к аемым устройством, эбши риемно-сбрасываюцее уст а- разрез по А-А на Машина состоит из иг. 2.самоходного шасси 1гидроманипулятор 2 оловкой 4 и мехаемешения деревьев 5 итси цгарнирно с -сбрасывюнее уст. Устройство 7 на котором установ рама 3 с сучкорез измом продольтогСбоку к раме 3 нь и креп помощьюройство 7 6 приемно оликами 8е 25ревьев 5. При движении гусеничной ленты механизма 5 дерево протаскивается через ножи головки...

Номер патента: 514695

Опубликовано: 25.05.1976

Авторы: Ильин, Криволуцкий, Скиба

МПК: B27L 1/00

Метки: деревьев, подачи, стволообрабатывающие

...предлагаемое усч- ройство; на фиг. 2 - разрез по А-А на фиге 1 эНа раме 1 устройства со смонтированной не ней нижней гусеницей 2 с приводом 3 расположены отбойники 4, штанги 5 с установленной на них кареткой 6 с верх"ней гусенипей 7 и приводом 8, гилиндр 9, упорный кронштейн 10, у В исходном положении верхняя гуСени- ,цЛ 7 находится в поднятом состоянии.Штанги 5 с кареткой 6 и верхней гусени, цей 7 отведены фиксирующим гкдроцилиндром 12 нв заданный угол в сторону от продольной оси устройства. Ствол дерева , закладывается между отбойникеми 4 на , нижнюю гусеницу 2. После укладки дер ва фиксируюшим гидроцилиндром 12 штанги 5 устенввливаются в вертикальное положение. При этом опорная плошадкв 15, закрепленная не поперечине 1 3,...

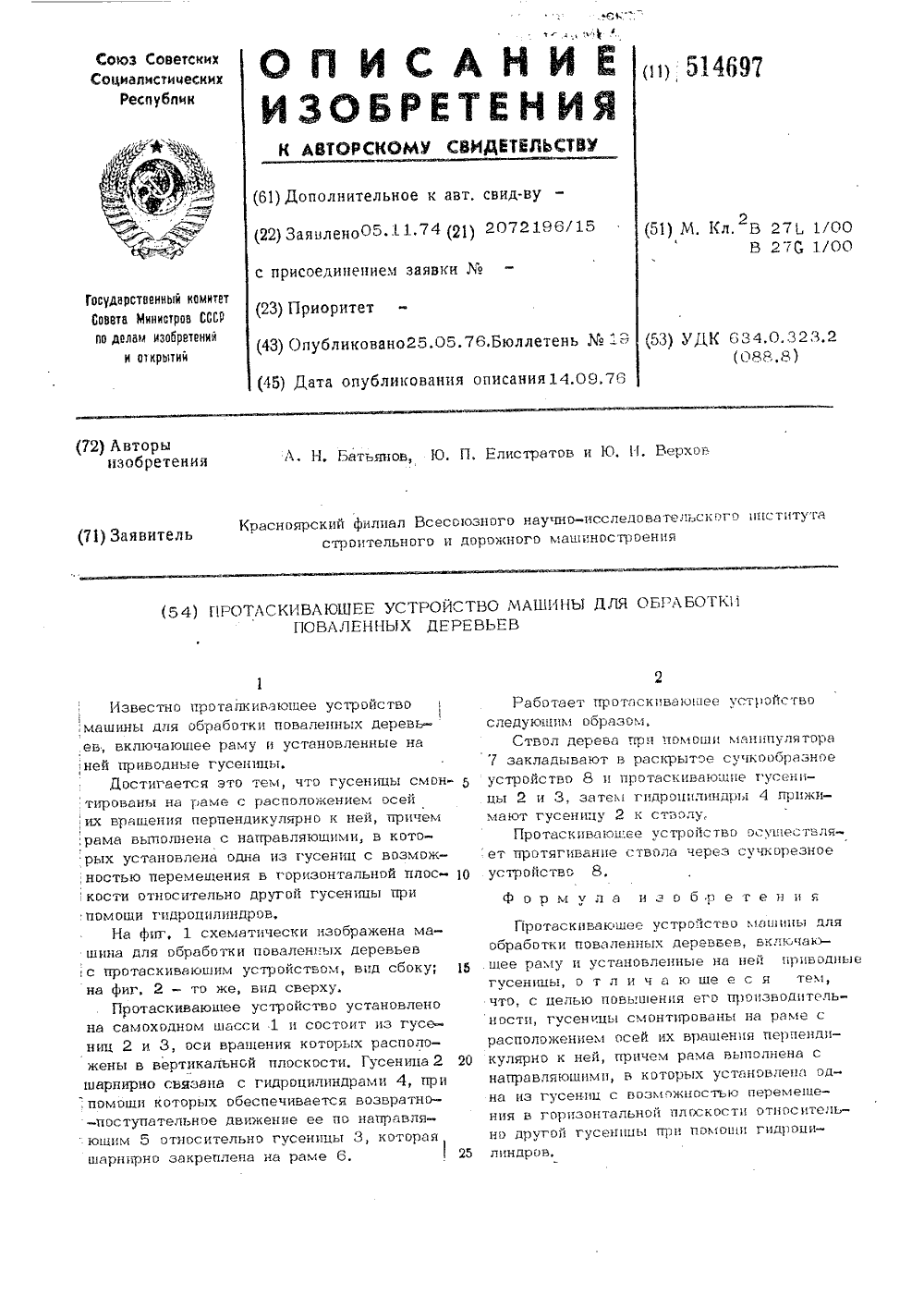

Номер патента: 514697

Опубликовано: 25.05.1976

Авторы: Батьянов, Верхов, Елистратов

МПК: B27L 1/00

Метки: деревьев, поваленных, протаскивающее

...на :ней приводные гусеницы.Достигается это тем, что гусеницы смон-тированы на раме с расположением осей их врашеня перпендикулярно к ней, причем ;рама выполнена с направляющими, в которых установлена одна из гусениц с возмож, ностью перемещения в горизонтальной плос 10 кости относительно другой гусеницы при помощи т идроцилиндров,На фиг, 1 схематически изображена машина для обработки поваленных деревьевс протаскиваюшим устройством, вид сбоку; 15 на фиг, 2 - то же, вид сверху.Протаскиваюшее устройство установлено на самоходном шасси 1 и состоит из гусениц 2 и Э, оси врацения которых расположены в вертикальной плоскости, Гусеница 2 20 шарнирно связана с гидроцилиндрами 4, припомощи которых обеспечивается возвратно- -поступательное...

Номер патента: 515425

Опубликовано: 25.05.1976

Автор: Карл-Гуннар

МПК: A01G 23/08

Метки: валки, деревьев

...11, оба захвата (10 и 11) 30возвращаются в нейтральное положение, вкотором деревья удерживаются параллельно сустановленным интервалом, а их толстыеконцы выравнены, Два срезанных дерева,удерживаемых захватно-срезающим органом 353, стрелой 2 одновременно перемешают втребуемое положение и подают устройству4 путем втягивания стрелы 2 и вращениязахватно-срезавшего органа 3 вокруг валаЯ, Устройство 4 содержит телескопическую 40стрелу 14, которая в приведенной конструкции установлена в наклонном положении подуглом 45 о к горизонту. На наружном концесамой внутрепней неподвижной части телескопической стрелы 14 установлен захват 4515 для захвата одновременно двух деревьев, расположенных бок о бок одно параллельно другому. Таким образ ом,...

Номер патента: 515718

Опубликовано: 30.05.1976

Авторы: Брюханов, Бутылочкин, Лахно, Провоторов, Шитов

МПК: B60P 3/41

Метки: деревьев, пачек, подборщик

...снабжен скользящим замком и взаимодействующим с пим фиксатором, установленным на поворотном рычаге.На фиг, 1 схематично изображен предлагаеБутылочкин, В. П. Лахно,В, П. Брюхановльский и проектно-конструкторскийгетики лесной промышленностиохватывая пачку хлыстов сверху. После этого гидроцилиндр 11 выдвигает консоль 12, протаскивая под пачкой хлыстов трос 15, затем поворотная арка 7 с тросом 15 и скользящим замком 17, который удерживается направляющими роликами 8, подводится к крюку 16, зафиксированному в захвате 13. Головка крюка 16 вводится в скользящий замок 17, отжимает защелки 21, коромысла 19, растягивает пружины 20 и фиксируется в замке, После этого ролики 8 освобождают скользящий замок 17. Поворотная арка 7 и станина 4...

Номер патента: 516556

Опубликовано: 05.06.1976

Авторы: Артамонов, Ведерников, Кувшинов, Николаев, Орлов, Твердохлеб, Троязыков, Шестаков

МПК: B60P 7/12

Метки: бесчокерной, деревьев, трелевки

...устроиство, Предлагаемое устр тедостатки тем, что к ство устраняет эт ник выполнен с повой плоскости двуплерычагами, нв нижоторых установлен отными в 0 ертикальн жиненными чими подпрнем плечефиксатор Годного из кобразного оботной опореные в вер вязочного рычага.1 шарнирно устаноикальной плсскостц На поворлены повопотдеревья, Погруженные в колик деревья поворотом Г-сбразного обвязочного рыча-. га при помоши привода 10 обвязываются тросом 13. При повороте направляющей 12, позволяюшей ввести колено 9 с концом тросе 13 в зону действия замкового устд ройства 15, трос 13 пет, ей огибает тросонеправляюшие блоки 17, При помоши привода 16 конец тросе закрепляется замко вым устройством 15. Затем трос 13 на- О тягивается лебедкой 14, в...

Номер патента: 517285

Опубликовано: 15.06.1976

Автор: Кротов

МПК: A01G 23/04

Метки: деревьев, земли, комом, пересадки, шонтейнер

...на противоположных частях. Для по грузки контейнера с деревом в горизонтальном положении к боковой стенке контейнера противостоящей стенке с вертикальным шарниром, крепятся кольца 10 для зацепления за их подъемного троса. н Изобретение относится к лесномву, а именно к устройствам длядеревьев с комом земли.Известен контейнер для пересадки деревьев с комом земли по авт. св.395049, выполненный в виде ящика, состоящего из соединенных между собой частей с отверстием в днище. Части ящика соединены между собой горизонтальными и вертикальными шарнирами для раскрытия его в горизонтальной и вертикальной плоскостях, части ящика жестко фиксируются замковыми элементами. Однако для обеспечения перевозки высоких деревьев с комом земли в...

Номер патента: 517487

Опубликовано: 15.06.1976

Авторы: Виноградов, Манухин, Носкина

МПК: B27G 1/00

Метки: деревьев, поваленных, срезания, сучьев

...тяговой цепи 15 и звездочек 16 и 17. Рычаг 12 имеет также возможность возвратно-поступательного движения, которое осуществляется при помощи гидроцилиндра 18, который одним концом закреплен на рычаге 4, а другим присоединен к выдвижной балке 19, на конце которой с помощью оси 20 закреплен рычаг 12,Механизм продольного перемещения деревьев представляет собой гусеничный движитель 21 с приводом (на фиг. не показан) и прижимными роликами 22, установленными на поворотном в вертикальной плоскости рычаге 23. Для подъема и прижима роликов 22 к дереву предусмотрен гидроцилиндр 24.Работает устройство следующим образом.Движением шасси 1 в сторону штабеля деревьев рычаг 12 внедряется между деревьями. Затем рычаг 12 с помощью гидроцилиндра 14...

Номер патента: 517488

Опубликовано: 15.06.1976

Авторы: Зубков, Коренькова, Панев, Пятов

МПК: B27G 1/00

Метки: деревьев, поваленных, срезания, сучьев

...захват 8, соединенный со штоком 4 гидроцилиндра 3,На каретке 7 установлено зажимное приспособление 9, выполненное, например, в виде раскрывающихся ножей.Работает устройство следующим образом.При установке устройства на самоходном 5 шасси с манипулятором, захват и подача дерева в сучкорезную головку 2 осуществляется манипулятором, При установке устройства на самоходном шасси без манипулятора захват дерева осуществляется силовыми ножами суч корезной головки. Захваченный комель дерева зажимается силовыми ножами сучкорезной головки, Включают двухпоршневой гидроцилиндр 3, штоки которого 4 и 5 втягиваются, перемещая каретки 6 и 7 навстречу друг дру гу. При этом комель дерева зажимается захватом 8. Каретка 6 с зажатым деревом перемещается...

Номер патента: 518342

Опубликовано: 25.06.1976

Авторы: Захаров, Шипилин

МПК: B27G 1/00

Метки: деревьев, поваленных, срезания, сучьев

...работает следующим образом,Подающий и сучкорезный механизмы устанавливаются в исходное положение на направляющих рамподающий механизм - в крайнее положение, ограниченное сбрасывателем 10, а сучкорезный механиэм -в зависимости от обрабатываемого дерева, напримерот длины бессучковой зоны ствола,сПоворотом стрелы манипулятора 12 очередное дерево кладут в раскрытые подающий 3 и сучкорезный5 механизмы, которые затем приводят в рабочее состояние от гидроцнлиндров (на чертеже не показано),3Включением нршол 4 а вол дерева перемещают про. цолыго по налравляялцей рамы 1, а сучкорезный механизм от привода 6 перемепгают в нротивоположном направлении по направляющей рамы 2.Очищенный от сучьев хлыст сбрасывателями 10 и 13 сбрасываю 1...

Номер патента: 518343

Опубликовано: 25.06.1976

Авторы: Александров, Быков

МПК: B27G 1/00

Метки: ветвей, деревьев, древесной, зелени, отделения, срубленных

...зелени от срубленных ветвей, деревьев я может использоваться в лесной промышленности,Известны устройства для отделения дре весной зелени, включающие подающий транспортр, термокамеру, рабочий орган я при- емный бункер.С целью повышения эффективности работы в предлагаемом устройстве рабочнй орган смонтирован внутрн термокамеры, (котора :выюлнена с приемным бункером, Прн этом :рабочнй орган может быть выпущен в внде , приводного барабана .с отверстиями, снабжен;ного лопасгямн, радиально размещенными на его наружной боковой поверхности, а приемный бункер,н барабан смещены один относи тельно другого.На фиг,",1 изображено предлагаемое устройствое доеьнйй: разрез;.на фнг, 2 то, сеченне цоА-А.Устройство включает йолающнй транспортер 1,...

Номер патента: 518461

Опубликовано: 25.06.1976

Авторы: Панев, Пятов, Шаргалин

МПК: B60P 1/02, B60P 3/41, B66F 9/06 ...

Метки: бесчокерной, деревьев, трелевки

...качества машины.Это доститается тем, что каждый силовой цилиндр соединен с рамой самоходного шасси при по. 20 мощи кронштейна, имеющего продольный направляющий паз, в котором установлена опора силового цИЛИндра, ВЫПОЛНЕННая С Воэмоалостьы ВОЗВратНО- поступательного перемещения вдоль продольной оси машины при помощи привода принудительного пере ны осуществляется следующи ъезжает задним ходом к торцовоьев. Для забора пачки захват 3518461 3линдрами 4 с раскрытым захватом. Челюсти захвата 3 замыкаются под пачкой и захватывают ее. После чего включают силовые цилиндры 7 перемещения нижней опоры 6 силовых цилиндров 4. Опоры 6 перемещаются по пазам кронштейнов 5, при этом расстояние между опорами 6 и осью 8 поворота стрелы изменяются,...

Номер патента: 519168

Опубликовано: 30.06.1976

Авторы: Глебова, Маковеев, Носков

МПК: A01G 23/08

Метки: деревьев, срезания

...стойку 1 захвата, верхнее захватное устройство 2, нижнее захватное устройство 3, 10 режущий орган 4 и основание 5, состоящее издвух параллельных фигурных листов, внутри которых находится поворотный рычаг 6, состоящий также из двух параллельных листов.Внутри рычага 6 расположен гидроцилиндр 7, 15 соединенный шарнирно с плоскозвенным механизмом, состоящим из звеньев 8 и 9, соединенных в свою очередь переходным звеном 10, причем с поворотным рычагом 6 звено 8 соединено при помощи оси 11, а звено 9 располо жено на валу 12, общем для режущего органа 4, основания 5 поворотного рычага 6. Внутри основания 5 смонтирован гидроцилиндр 13, шарнирно соединенный с поворотным рычагом 6 и включенный в гидросистему последова тельно с гидроцилипдром...

Номер патента: 519169

Опубликовано: 30.06.1976

Авторы: Браздецкий, Ходосовский

МПК: A01G 23/08

Метки: валки, деревьев, машинной, механизм, пильный

...цепи, приводимой во вращение гидродвигателем 17. В верхней части корпуса на вертикальной оси посажен приводной рычаг 18, управляемый гидроцилиндром 19.Пильный механизм работает следующим образом.Корпус 1 при открытом рычаге 18 движением гидроманипулятора наводят на дерево чтобы ствол вошел в его полукруглый вьпосле чего рычагом 18 прижимают корпус к стволу. Затем при работающих гидродвигателях цепной пилы 2 и фрезы 3 включают гидроцилиндр 4. Фреза 3 и пила 2 надвигаются на ствол, причем скорость надвигания цепной пилы в несколько раз выше скорости надвигания фрезы. Плоскость основного реза располагается на уровне верхней плоскости подпила, выполняемого фрезой, Благодаря этому при повале дерева образуется козырек, препятствующий...

Номер патента: 519325

Опубликовано: 30.06.1976

Авторы: Шарипов, Шляпкин

МПК: B27G 1/00

Метки: деревьев, поваленных, срезания, сучьев

...фиг. 3 изображено устройство в работе; на фиг. 4 - сечение режущего органа по Б - Б на фиг. 1.Устройство для срезания сучьев содержит основание 1, на котором шарнирно установлена режущая головка, выполненная в виде поворотной вокруг вертикальной оси пластины 2 с двумя криволинейными рычагами 3, к свободным концам которых прикреплен с помощью двойных шарниров 4 режущий ор ган 5 в виде ножевого пояса с заостреннои кромкои 6. Привод устроиства осуществляется от,вала-шестерни 7, ззаимодействующего с зубчатой рейкой 8, перемещающейся понаправляющей трубе 9 посредством гидроци 5 липдра 10,с постоянным давлением жидкостив рабочем состоянии. Вал-шестерня 7 уста- новлен,подвижно в центре основания 1 и неподвижно в центре пластины 2.Устройство...

Номер патента: 519327

Опубликовано: 30.06.1976

Авторы: Гуляев, Кудрявцев, Логинов, Лыков

МПК: B27G 1/00

Метки: групповой, деревьев, сучьев

...тяговые органы и боковой щит,Однако конструкция этой установки непозволяет использовать при погрузочно-разгрузочных работах какие-либо средства механизации, например грейферный захват,ввиду небольшого габарита бункера.С целью обеспечсния возможности механизации погрузочно-разгрузочных ,работ впредлагаемои установке боковой щит выполнен, по крайней мере, из трех секций с возможностью поворота средней из них в вертикальной плоскости.На фиг. 1 схематично изображена предлагаемая установка для групповой очистки деревьев от сучьев, общин вид; на фит. 2 - тоже, разрез.Установка включает в себя неподвижныесекции бокового щита 1 и соединенную сними при помощи шарнира 2 подвижную секцию 3. Для зачистки обломленных сучьев нанеподвижных секциях 1 и...

Номер патента: 519328

Опубликовано: 30.06.1976

Авторы: Панев, Пятов

МПК: B27G 1/00

Метки: деревьев, поваленных, срезания, сучьев

...3 поднимают раму 2, при этом кронштейн 4 гидроцилегндром 7 удерживается в вертикальном положении, а гидро- цилиндр 6 поворачивает балку относительно кронштейна 4 и устанавливает ее вдоль самоходного шасси,Фор мул а изобретения 1. Машина для срезания сучьев с позалепнык деревьев, вкл 1 очающая самоколное шасси с установленным нд ием кронштейном, на котором закреплена поворотная в горизонтальной плоскос,.;. -.кя с здкватно-срелаю- щИМ ОрГаНОМ И ПрОтаСКп,.:" . ИМ МЕ аН 1 З- мом, о т л и ч а и ш а я с я тем, ч , .: .:ю повышения устойчивости машины и о; -се металлоемкости, кронштейн уст;.-.о;лен на са моно 1 нОм ш де н 1:и .Омони поворотной зокруг горизонтальнои оси рамы с возможностью перемещения в вертикальной плоскости при помощи...

Номер патента: 520248

Опубликовано: 05.07.1976

Авторы: Захаров, Манухин, Стефанов

МПК: B27G 1/00

Метки: деревьев, инструмент, механизированный, поваленных, ручной, срезания, сучьев

...привод.Недостатком такого инстру ется возможность зарезания фр дерева в процессе срезания су уловдг.но установкой фрезы на двух опорах ,и отсутствием копировального приспособпеиия,С целью устранка, предлагаемый, ваюптимся копи ения указанного недостаъ инструмент оборудована корпусе самоустанавпи ровапьным приспособпением, виде поворотной вилки, один длиннее другого и распопоольно закреппенной фрезы на ванный инструмент дпя срезания сучьев с повалегнпз 1 х деревьев продопьный разреэ 1 на фиг, 2 - то же,в работе.Инструмент содержит корпус 1 с встро енным в него роторным пневматическим двигателем 2 выходной вал которого сое,динен штангой 3 с цанговым патроном 4, в котором копсопьпо крепится концевая Фре ,за 5 дпя обрезки сучьев. На конце...

Номер патента: 520252

Опубликовано: 05.07.1976

Авторы: Гаврилов, Крылов, Урин

МПК: B27L 1/00

Метки: деревообрабатывающим, деревьев, подачи, станкам

...первого ряда так, чтобы они устойчиво выходили на обрабатываемую поверх, ность деревьев с максимальными диамет.рами. Предварительное натяжение механиз,ма прижима вальцов этого ряда должнобыть таким, чтобы вальцы обеспечивали подачу бревен в вапьцы последующего блока 1 О ,и удержание их от вращения при выходе наповерхность рабочих органов ротора, Разводи предварительное натяжение упругих элементов механизмов прижима всех остальныхподающих и нзвлекаюших вальцов последу;15 юших блоков должны,быть выполнены так,1,чтобы обеспечивался выход вальцов наобрабатываемую поверхность деревьев сминимальными диаметрами и предотвращение:их врашения. Длина кинематнческих спенных между вапьцами послдыдуших блоков должна быно доста"очной для...

Номер патента: 528201

Опубликовано: 15.09.1976

Авторы: Дорин, Еникеев, Манухин, Стефанов, Табунов

МПК: B27G 1/00

Метки: деревьев, поваленных

...1 а поворотная платформа 2, несущая вертикальную колонцу 3 с шарнирно закреплсшой цд цсй балкой 4, ца которой схОнтцровдц сучкорезцая головка 5 и захват 6 протдскцва 1 ощего устройства. На колонне 3 црц помоии осц 7 установлена лебедка 8. приводимая В действие от дзцгателя самоходного шасси посредством телескопц 1 ссОго карданпого Вала 9, работающего прц углах поворота платформы 2 - 130. От карданцого вала Вращательное движение лебедке может быть передао прц помощи цсцц 10 ц звсздочск 11. Псрсддчд усилия от лебедки и захвату 6 осуществляется прц помощи тягового органа рабочего и холостого хоза 12, здпасоваццого В блоки 3, смоцПодписноеСССР О Тирак 654го комитета Совета Минпстроизобретений и открытийЖ, Раушская наб., д. 4/5 Заказ...

Номер патента: 528906

Опубликовано: 25.09.1976

Авторы: Епремян, Киракосян, Оганесян, Хачатрян

МПК: A01D 46/26

Метки: встряхиватель, деревьев, пневматический

...воздушногс гошка на кро у ;ров .лнительные сопла выполнены съемными,На чертеже изображен пневматический =стяхиватель деревьев, общий вид.Он содержит вентилятор 1, установленный на раме 2, и трубу 3, установленную сооснс с вь.ходным патрубком вентилятора 1 на подшипниках 4. Труба 3 имеет на выходном конце сопла 5. Сопла 5 снабжены сообщающимися с их внутренними полостями дополнительными соплами 6, направленными в противоположные стороны в плоскости вращения основных сопел 5. Сопла 6 выполнены съемными для возможности быстрой замены их того диаметра5 двойные телескопические, пои этом к сопла можно снимать и заменять соп( э оо 0 вается в труоу 3 и затем в соала . Часть во."д, п.по. го потока, выходя из сопел 6, создает момент вращения по...

Номер патента: 529076

Опубликовано: 25.09.1976

Авторы: Коренькова, Панев, Пятов

МПК: B27G 1/00

Метки: деревьев, поваленных, срезания, сучьев

...Ждроцилиндр 7 служит для поворотакронштейна 2 с балкой 1 в горизонтальнойплоскости, Перемещение кронштейна 2 вдольпродольной оси опоры 3 осуществляетсягидроцнлиндром 8, шток 9 которого соединен с кронштейном 2.Опора 3 выполненаза одно целое с корпусом гидроцилиндра 8.Машина работает следующим образом.20 Перед началом работы оператор из транспортного положения устанавливает балку 1в рабочее положение. Для этого операторгидроцилиндром 7 разворачивает балку 1вдоль поперечной оси самоходного шасси 4, 25 а затем гидроцилиндром 8 опускает балку 1, обеспечивая ей устойчивое положение приработе,Цля захвата дерева,. подлежащего обработке, оператор опускает гидроцилиндром(на чертежах не показан) захватно-срезаюший орган 5 до...

Номер патента: 529817

Опубликовано: 30.09.1976

Авторы: Гаркуша, Занегин

МПК: A01G 23/08

Метки: валки, деревьев

...3, направляющие штанги 10 и 11 с аутригерами 12 и 13, выше которых закреплены пильные органы 14 и 15 и захваты 16 и 17.Устройство для валки деревьев работает следующим образом.Базовым механизмом, например трактором, устройство доставляется на лесосеку и крепится захватно-срезающим устройством 2 на дерево 18. Затем оператор, управляя дистанционно, включает в работу балку 3 манипуляторного типа, При этом он регулирует захватно-срезаюшее устройство 1 по высоте при помощи гидроцилиндров 5 и 6 и по длине гидроцилиндром 7, захватывает устройством 1 близстоящее дерево на требуемой высоте и закрепляет на нем,После этого начинается процесс спиливания дерева 18, для чего аутригер 13 штангой 11 опускается на грунт, включается пильный орган 15,...

Номер патента: 529944

Опубликовано: 30.09.1976

Авторы: Беккер, Бубенцов, Воскобойников, Наумов, Погорелый

МПК: B27G 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...конца удлинитея 18. Участок нижнего конца рычага, высгупающий за ось его поворота, шарнирно со.динен со штоком гидравлического цилиндра 31, корпус которого поворотно прикреплен ; удлинителю 18. На верхнем конце рычага8) смонтирована подвижная каретка 32, соединенная внешней стороной при помощи проушины со штоком гидравлического цилиндра 33. Корпус последнего шарнирно соединен с кронштейном 34 нижнего конца стойки. С внутренней стороны каретка снабжена цапфой 35, на которой поворотно закреплен нажимной ролик 36. На участке основной секции 11, расположенном около шарнира 12, соединяющего ее с дополнительной секцией 13, установлен ролик 37, ось которого расположеча поперек продольной оси основной секции. Родик 37 имеет принудительный...

Номер патента: 529957

Опубликовано: 30.09.1976

Авторы: Иевинь, Кажемак, Озолин

МПК: B60P 3/41, B65G 67/12

Метки: деревьев, подготовки, транспортированию

...ее от загрязнениясверху.Для этого предв ельно устанавливаютна транспортное средствру, прижимаютвершин к опорегабаритную час м деревнив н а тван стт,:1 втО П: тт т, а;От т:а Поо 1т. т-тть СоРт-,.ОЕ СРЕЦСтВО, ПССЛ ВЕО тт т, ВттО ОП ОРО особ осуьцествляется в Й Деревья гобеспече тттзят На ттасе поворот нспортное средной опорок, ча т в т ьнторую ложат СЯ ВЕРШИНт. К 11 таОт В и отделяюдеревьев. е среза 11 р Послеттную огог узс т внегаб Поворо устронствомчасть вершивокруг гориз укладывак т на грузьт пр и зашитцает ревозкп. н деревьев.онтальной она груз. Пржт 1 т:авт От ОР Ь 1 частьлежит омор занную опооа лАо езаннт.тт 1; - .,я Фэвмулатзо арит с поворотную оповне стьюу габаритной ча помянутую внедеревья, срезаютть, затепа алле о б подготовки...

Номер патента: 530788

Опубликовано: 05.10.1976

Авторы: Зепалов, Кругов, Самодов, Семенов, Фетисов, Фомичев, Шипилин

МПК: B27G 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...тягового органа состоит из редукто 530788ра 19, ведомых звездочек 20 с валом 21 и ведущих звездочек 22 с валом 23, соединенным через редуктор 19 и карданный вал 24 с валом 12. На ферме 18 замкнутого тягового органа 5 смонтирован раскрывающий копир 25. Ножевые рычаги 26 раздвижных сучкорезных головок 4 снабжены пружинами 27, Продольная ось приводного гибкого тягового органа расположена под углом к продольной оси протаскивающего транспорта. Подтаскиватель пачек деревьев выполнен с возможностью возвратно-поступательного перемещения и сос" тоит иэ транспортеров 28 и 29 с упорами 30. Манипулятор 6 и подтаскиватель 7 пачек деревьев установлены с одной стороны относительно протаскиваюшего транспортера 2.Установка работает следующим образом,...

Номер патента: 531515

Опубликовано: 15.10.1976

Авторы: Божак, Кофанов, Супрон

МПК: A01G 23/08

Метки: деревьев, срезания

...на фиг, 2 - разрез по А - А на фиг. 1.Устройство для срезания деревьев смонтировано на рукояти 1 с гидроцилиндром 2 ее поворота и содержит захватно-срезающий орган 3, закрепленный при помощи пальца 4 на плите 5, имеющей сквозной паз 6,Захватно-срезающий орган снабжен пальцем 7, скользящим в пазу плиты, причем в сквозном пазу плиты установлен упругий элемент 8.Работа устройства осуществляется следующим образом,Стрела подводится к дереву, при этом захватно-срез ающий орган благодаря наличию призмы (не показана) и под действием захватов поворачивается на пальце плиты и само произвольно центрируется относительно ствола дерева, что уменьшает возможность зажима дерева. Затем происходит перерезание дерева и установка...
