Патенты с меткой «деревьев»

Номер патента: 627968

Опубликовано: 15.10.1978

Авторы: Багаев, Вашляев, Деев, Мизеев, Осокин

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, стволов, сучьев

...тигается тем что на шнековыхточным режущим гает следующим 5 зо Изобретение относится к устройствамдля обрезки сучьев со стволов деревьев иможет быть использовано и лесной промышпенности,По основному авт. св. Ме 576216 известно устройство для обрезки сучьев состволов, включающее раму, срезающий рабочий орган в виде спаренных шпековыхбарабанов с ленточными режущими элементами на внешних кромках шнеков, расположенных параллельно продольной оси рамы,причем ленточные режущие элементы одного шнека расположены между ленточнымирежущими элементами другого шнека и установлены с некоторым зазором относительно противоположных барабанов,Однако известное устройство нечиваег окорки ствола во время обрезки суНа чертеже изображено предлагаемгройсгво,...

Номер патента: 628847

Опубликовано: 25.10.1978

Авторы: Варламов, Привалов, Сычев, Цыцив

МПК: A01G 3/033

Метки: аппарат, деревьев, контурной, обрезки, режущий

...в разрезе. Режущий аппарат включает установлен.ные на раме и вращающиеся вокруг. общей оси 2 и навстречу один другому режущий 3 и противорежущий 4 ножи. Противоре жущий нож 4 установлен в обхват режущему ножу 3, лезвие которого выполнено по выпуклой кривой (по спирали Архимеда), а лезвие противорежущего - по вогнутой кривой, Противорежущие ножи смонтированы на звездочках 5 и установлены с угловым смещением один, относительно другого, Кро ме того, для уменьшения травмирования ветвей скорость вращения противорежущих ножей, которые одновременно выполняют роль захватов, выполнена меньшей скорости вращения режущих ножей. Режущий нож 3 15 установлен на оси 2, которая взаимосвязанасо звездочкой б. На раме 1 смонтированы делители 7.Аппарат...

Номер патента: 630174

Опубликовано: 30.10.1978

Авторы: Барман, Каракулов, Королев, Кругов, Попов, Учакин, Шугар

МПК: B60P 3/41, B65G 67/04

Метки: деревьев, погрузки, средство, транспортное

...Хме чева Реда кто Заказ 1908/12 Изд, м 094 Тирани 1033 Подиис ППО Государственного комитета СССР по делам изобретений и открытий 113035, Москва, )К, Раугпская наб д. 4,5пография, ир. Сапунова, 2 стрелы, поднимают, новорачива 1 от в горизонтальной плоскости, располагают параллельно продольной оси транспортного срсдста и укладывают его на коннк, отл и и а щ н й с я тем, что, с целью увеличения производительности труда при погрузке, перед укладкой на коник транспортного средста деревья поворачивают в вертикальной плоскости, нс 1)нсндикуля 1)ной Осп ст 1)слы, поднимая вершины деревьев до высоты, рсыша 1 ощсй высоту пакета деревьев, уложснны.; на коник транспортного средства. о Источники информации,принятые во внимание при экспсртизс 1....

Номер патента: 631116

Опубликовано: 05.11.1978

Авторы: Орлов, Яскунов

МПК: A01G 23/08

Метки: деревьев, срезания

...что улучшает также качество автоматического регулирования. ЗО Формула изобретения Устройство для срезания деревьев, монтируемое, преимущественно, на лесозаготовительной машине, содержащее пильный механизм, гндродвигатель привода пилы и гндроцилнндр подачи пилы, включенные в гидросистему с регулирующим клапаном, подпорная полость которого подключена к наг нетательной магистрали, а расходная полость соединена с полостью надвнгания гидроцнлиндра подачи пилы, обратные клапаны, подводящие и отводя щнегрубопроводы для рабочей жидкости, отличающееся тем, что, с целью повышения КПД гидродвигателя привода пилы полость надвигания гндроцнлиндра подачи пилы подключена к нагнетательяой ы зги ралн через параллельно включенные регулирующий и...

Номер патента: 631118

Опубликовано: 05.11.1978

Авторы: Барман, Королев, Кругов, Попов, Учакин

МПК: A01G 23/08

Метки: деревьев, срезания

...платформе 1 самоходногошасси в опоре 2 установлена выдвижнаястрела 3 с захватно-срезающим органом 4,который своими фигурными направляющими5 контактирует с роликами 6, а гидроцилиндр 7 соединяет стрелу 3 с рычагом-захватом 8 посредством шарниров 9 и 10.Рычаг-захват 8 с помощью шарнира 11крепится к захватно-срезающему органу 4.Устройство для срезания деревьев работает следующим образом,Поворотом платформы 1 и перемещением в опоре 2 стрелы 3 захватно-срезающийорган 4 наводится на ствол растущего дерева до соприкосновения с ним. После этогозахватно-срезающий орган 4 посредствомвключения гидроцилиндра 7 на выдвиганиештока опускается до упора в грунт, при этомрычаг-захват 8 открыт и занимает крайнеенижнее положение. Затем посредством...

Номер патента: 632325

Опубликовано: 15.11.1978

Авторы: Белецкая, Мухин

МПК: A01G 1/00

Метки: деревьев, крон, плодовых, формирования

...плодов будет неравномерным, так как нижняя часть кроны непродуктивна.Целью изобретения является ускорение плодоношения и повышение урожайности за счет ра спределения зоны плодоношения в плоскости ряда.Цель,постигается тем, что по пр лагаемому способу формирование кро плодовых деревьев по типу жиной изгороди эа счет наклона осуществляют после 3-4 лет свободного роста растений., При этом всю крону дерева, штамб которого н диаметре достиг 3-4 см наклоняют н плоскости ряда632325 Формула изобретения ЦНИИПИ Заказ 6435/1 Тираж 706 Подписное Филиал ППП Патент, г.ужгород, ул,Проектная под углом 35-50 к горизонту н связывают с центральным проводником соседнего дерева, Зону плодоношения кажДого дерева размещают в малопродуктинной зоне...

Номер патента: 634936

Опубликовано: 30.11.1978

Авторы: Виноградов, Коробов, Прокофьев, Семенов

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...секторов 8 и 9 возвращаются в первоначальное положениеи цикл повторяется вновь.Формула изобретенияУстройство для обрезки сучьев с поваленных деревьев, включающее основание. ,поворотные, несущие элементы с зубчатыми секторами и ножами силового резания и центральный нож силового резания, образующий с ножами силового резания несущих элементов замкнутый режущий контур, 1. Авторское свидетельство15 М 478715, кл. В 27 1. 1/00, 1974.2. Авторское свидетельствоМ 424706 кл, В 27 1. 1/00, 1971. СССР СССР отл ич а ющ ее с я тем, что, с целью упрощения конструкции и повышения надежности работынесущие элементы с ножами солового резания,и центральный,нож сило вого резания установлены на основании припомощи подпруииненной в вертикальной...

Номер патента: 634940

Опубликовано: 30.11.1978

Авторы: Киреев, Лесных, Макаров

МПК: B27L 1/00

Метки: деревьев, сучьев

...муфты 9, связацные между собой посредством пружины 10 ц инерционного механизма в виде тяг 11 с грузами 12. Электродвигатель 7 снаожен регулятором 13, который кннематцческц связан с вилкой 6, а вилка 5 кинематпческц соединена с регулятором14 привода 15 протаскивающего механизма.Устройство работает следующим образом.В исходном положении нояевые головки 1 вместе с державками 2 и муфтами 9 посредством пружины 10 разведены в стороны, и устройство готово для загрузки ствола очередного дерева, подлежащего обработке. После загрузки дерева 16 в раскрытые ножевые головки 1 включается электродвигатель 7, который приводит во вращение шлицевой вал 8 вместе с муфтами 9 и грузами 12. При вращении грузы 12 под действием инерционных сил расходятся в...

Номер патента: 634941

Опубликовано: 30.11.1978

Авторы: Верещагин, Зайцев, Запольский, Лазарев, Мейер, Серкин

МПК: B27L 1/00

Метки: деревьев, поваленных

...при изведении заквзтно-срезающей гловки 8 нз лежащее дерево из вср- ЗО ткзл.-.".сй 1 слс Ве 11 шарнирно стацсвлецо приводное треугольное звено 13, соедпцеццое жесткой тягой 14 с направляющей опорой б выдвижной балки 7. Поворот треугольного звена 13 осуществляется силовым цилиндром 16, закрепленным на гозоротцой платформе 2. Подъем плп опускание стрелы 12 со смоцтпрозаццы;, цз ней оборудованием производится силовым цилиндром 16. На направляющей опоре б установлен приводной механизм 17 пе:вмещения выдвижной балки 7,Машина работает следующим образом.Машину устанавливают у лежащих деревьев так, чтобы пх комли цаходплпсь з зоне действия захватно-срезаюшей гслсзкп 8. Силовым цилиндром 16 прц помощи стрелы 12 поднимают направляющую опор 6 с...

Номер патента: 636083

Опубликовано: 05.12.1978

Авторы: Беккер, Бубенцов, Воскобойников, Кунина, Погорелый

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...подающий транспортер 10 с защепами 11 для церемегцецця стволов деревьев 12,Машина устанавливается перпендикулярно к оси деревьев, уложенных в штабель на площадке таким образом, чтобы удобно было захватывать их за комлевую честь. После этого оператор сучкорезцой машины спомощью органов управления манипулято. ром 2 захватывает стволы деревьев поштучно за комли, отделяет их от штабеля и укладыва.г комлями между загцепами 1 на подающий транспортер 10, который имеет прерывистый режим работы. Таким обра. эом создается задел стволов деревьев 12, подлежащих обработке.В момент окончания протаскивания очередного дерева через сучкорезное устройство 3 последнее раскрывается одновременно с разведением гусениц 4 и 5 протаскивающего механизма,...

Номер патента: 640149

Опубликовано: 30.12.1978

Авторы: Неверов, Рудаков, Супрон

МПК: G01L 1/04

Метки: деревьев, срезании, усилий

...предусмотрены упругие элементы 9.Боковые упругие элементы 2 имеют на конце шарниры 10, посредством которых они связаны с неподвижной опорой 11, Шарниры 10 дают возможность вертикального перемещения упругим элементам 1, 2.Продольная, поперечная и вертикальная каретки 5, 6, 7 дают возможность перемещения нижней части опорного стакана 3 в трех направлениях. В силу конструктивныхТираж 108 зд.77 аказ 2211/3 О писно ографии, пр. Сапунова, 2 3Ф" особенностей устройства для измерения усилия при срезании деревьев исключается взаимное влияние усилий, возникающих в процессе срезания.Вертикальная каретка 5 имеет возможность продольного и поперечного перемещения, так как она опирается через тензометрические упругие элементы 9 на выступы щек...

Номер патента: 640707

Опубликовано: 05.01.1979

Авторы: Лысов, Торговников

МПК: A01G 23/08

Метки: деревьев, срезания

...отверстием 12. Волноводы 8 и 9 имеют в узких стенках излучающие отверстия 13, выходящие на 5 плоскость 14 лезвия.Устройство для срезания деревьев работает следующим образом.С помощью гидроманипулатора 3, смон-,ъированного на лесозаготовительной ма шине 4, устройство подводится к дереву, Включается подача масла в гидроцилиндр2. Одновременно с этим включается пода- ча энергии от генератора СВЧ 5 через фидеры 6 в волноводную систему ножа. 15 Гидроцидиндр 2 поворачивает ножи 1, и они внедраютса в древесину. При атом энергия СВЧ через переходы 7 поступает в волновод 8 (фиг. 4) или волновод 9 фиг. 6). Из волноводов 8 и 9 энергия 20 СВЧ излучаетса через отверстия 13 в уДфких стенах волноводов в древесину. Древесина интенсивно поглощает...

Номер патента: 640708

Опубликовано: 05.01.1979

Авторы: Пекин, Сафрон, Яскунов

МПК: A01G 23/08

Метки: вершин, деревьев, обрезки, поваленных

...н тком известных что при обрезке дводить челюст ашее на земле,уст вери сПри ств является то н ходимо прево, леж ожом под этом, как хвате отобрезку льность правило, прносительновершины и сустройства,дит рвчто з от няет атру оизв иж,а Изобретение относится к лесозаготов тельной технике, а именно к технологическому оборудованию машин для сбора трелевки поваленных деревьев эа вер мых на гидромвнипуляторы песо- тельных машин 11стно также устройство для обрезин поваленных деревьев, включа: т: арнирно соединень межд ин из ножей жестко смованин 11 коника, Основание 11 смонтировано на лесозаготовительной ма шине, которая имеет гидроманипулятор 12 с захватом 13, Зажимные рычаги коника 4приводятся в движение гидроцилиндром 14.Устройство работает...

Номер патента: 640843

Опубликовано: 05.01.1979

Авторы: Коробов, Манухин, Самодов

МПК: B27L 1/00

Метки: деревьев, сучьев

...этом полупетли размещены наповерхности рабочего органа 1 в шахматном порядке.Рабочй орган 1 с цепями 2 устанавливается ца консольную балку 4, ца которойтакже размещается привод рабочего ор.1 в гана 1, например гцдромотор 5.Устроиство для очистки деревьев от сучьев цацешивается ца раму базового трактора. Поворот устройства в транспортноеположение или в рабочее (справа или слеваот базового трактора) осуществляется приводом б. В исходном положении устройство,навешенное на трактор, находится в вертикальном положении,Устройство работает следующим образом.Трактор с навешенным устройством подьезжает к пачке деревьев сбоку и останавливается, Консольная балка 4 опускается в горизонтальное положение и одновременно с этим опускается рама трактора...

Номер патента: 641922

Опубликовано: 15.01.1979

Авторы: Королев, Учакин

МПК: A01G 23/08

Метки: деревьев, срезания

...элемент в виде ленточной пилыпозволяет использовать один привод надвижение и на надвигание режущей кром 5 ки полотна. В данном случае движение,осуществляется вращением барабанов иперематыванием полотна, а надвиганиеза счет выполнения полотна с переменной,по длине шириной, Чем больше длина пою10 потна, тем меньше требуется усилие разания, тоньше может быть полотно, меньше высота пропила и удельный расходэнергии, проще конструкция корпуса устройства и привода, и, в конечном счете,15 выше производительность. Установка накорпусе устройства направляющей для полотна ленточной пилы повышает надежностьработы устройства, обеспечивая большуюустойчивость ленточной пилы и уменьшение сил трения в пропиле,рабанах 3 и 2 с возможностью попеременной...

Номер патента: 643066

Опубликовано: 15.01.1979

Автор: Виктор

МПК: A01G 23/08

Метки: валки, деревьев, направленной, подпиленных

...воэможности проскальзывания нажимных плит 7 и 16 относитель-но опорных поверхностей в прорези дерева, контактирующие (опорные) поверхности последних снабжены острыми выступами (шипами) 21,Работа устройства осуществляетсяО 1.следующим образом.В нижней части дерева, котороенадлежит свалить, выпиливается клиновидная прорезь, образующая наклонную опорную поверхность. В эту про-.резь вставляется валочное устройство,нажимные плиты 3 и 7 которого устанавливаются на наклонную опорную поверхность выреза, а нажимная плита16 упирается в верхнюю поверхностьклиновидного выреза. К рукоятке 2прикладывается от руки сила, направленная вверх, под действием которойрычаг 1 поворачивается и поднимаетсяот земли. При этом нажимная плита...

Номер патента: 643123

Опубликовано: 25.01.1979

Авторы: Гаркуша, Занегин

МПК: A01G 23/08

Метки: валки, деревьев

...манипулятором и опорной телескопической стойкой и все манипуляторы смонтированы на стойке при помощи шарниров.На чертеже изображено устройство для валки деревьев, общий вид. Устройство для валки деревьев вклю чает манипуляторы, каждый из которых выполнен в виде балок 1, 2 и 3 с захватно-срезающими устройствами 4, 5 и 6, и опорную телескопическую стойку, состоящую из цилиндра 7 и штока 8, к которому присоединена опорная плита 9. Манипуляторы смонтированы на стойке при помощи шарниров 10, 11 и 12.Устройство для валки деревьев работает следующим образом.643123 Формула изобретения 7690/ писное ентоектная Базовым механизмом, йапрймер трактором, устройство доставляется йа лесосеку и крепится одним захватно-среэающим устройством 4 к...

Номер патента: 646953

Опубликовано: 15.02.1979

Автор: Tаубер

МПК: A01G 23/08

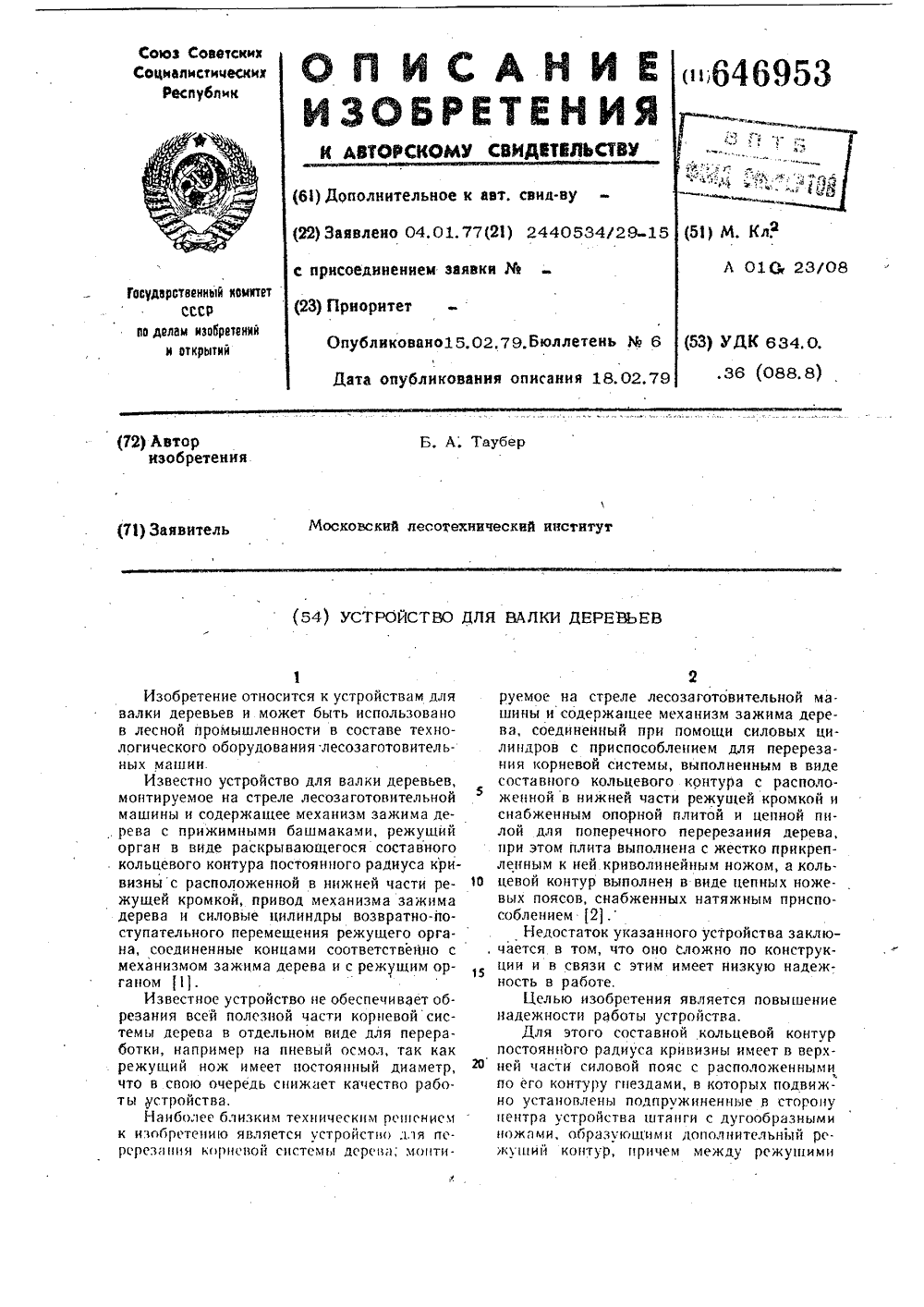

Метки: валки, деревьев

...поясе 1 закреплены шарнирно на кронштейнах гидроцилиндры 4 раскрытия режущего органа и гидроцилиндры 5. зажима дерева, свободные концы которых крепятся на прижимных башмаках 6 с шипами. К внешней стороне силового пояса 3 режущего органа прикреплен наружный нож 7 постоянного радиуса кривизны, а с внутренней стороны по окружности последовательно расположены гнезда 8 под направляющие 9, к концам которых закреплены дугообразные ножи 10. Напра вляющие 9 постоянно подпружинены к центру устройства пружинами 11, которые расположены в два ряда, Внутри силового пояса 3 параллельно вертикальной оси расположены гидравлические выталкцватели 12,Работа устройства осуществляется следующим образом.Устройство посредством стрелы, на которую оно навешено,...

Номер патента: 647110

Опубликовано: 15.02.1979

Авторы: Зепалов, Самодов, Симонов

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев, утсановка

...рычаг 14 шарнирно соединен с балкой 16 верхней ветви 13, шарнирно соединенной с шатуном 17, нижний конец которого шар нирно закреплен на основании 1. Все ветви транспортеров 9-11 имеют упо.ры 18,расположенные с одинаковым шагом между ними. Комли деревьев удерживаются захватным устройством 19, состоящим из захватов 20 и их приводов, например гидроцилиндров ( на чертеже не показаны) . В зоне вершинной части деревьев расположен шнек 21, снабженный приводом вертикального перемещения от гидроцилиндра 22 и рычага 23. Транспортеры 9, 10 и шнек 21.снабжены приводами поперечного перемещения деревьев, Загрузка деревьев на поперечный транспортер 9 . осуществляется манипулятором 24. Все оборудование установки смонтировано на общей эстакаде 25, а...

Номер патента: 648164

Опубликовано: 25.02.1979

Авторы: Варламов, Пименов

МПК: A01G 3/04

Метки: деревьев, контурной, обрезки, органа, рабочего, стабилизации

...Датчик 10 крепится одним концом шарнирно к поршню гидроцилиндра 7, авторым концом - шарнирно и телескопически к поршню дополнительного гидроци-линдра 17, установленного на промежуточ Зном звене 3 стабилизирующего устройства.Гидроцилиндры 6 и 4 соединены, соответственно, с электромагнитными золотниками14 и 15 через вентили 18, гидроцилиндр.16подключен параллельно гидроцилиндру б, З 1а гидроцилиндр 7 - параллельно гидро.цилиндру 4 через вентили 19,Устройство работает следующим образом,Предварительно при выключенном электропитании стабилизирующего устройства и 2 уперекрытых вентилях 18 выставляют гидроцилиндрами 6 рабочий орган 5 на требуемую высоту обрезки. При отключенномэлектропитании плунжеры электромагнитных золотников 4 и 15...

Номер патента: 648166

Опубликовано: 25.02.1979

Авторы: Дорофеев, Зуев, Капустин, Клячко, Коровин, Любченко, Никитин

МПК: A01G 23/08

Метки: валки, деревьев, направленной, срезания

...в негоконечным выключателем (не показан), который служит для ограничения хода пильной шины при установлении недопила и подачи сигйала об окончании пиления. Наверхнем конце неповоротного в горизонтальной плоскости звена 6 штанги посредствомшарнира закреплена направляющая 11, которая свободным концом с помощью шар.вира 12 закреплена на оноре 13. В направляющей 11 установлен ползун 14, связанный кронштейном 15 со штоком гидроцилиндра 16, корпус которого шарнирно закрепленна скользящей по направляющей 11 подпружиненной втулке 7. Пружина 18 втулки 17 вторым концом упирается в опорное.кольцо 19 направляющей 11. Ползун 14 ивтулка 17 установлены на направляющей 11при помощи общей шпонки 20. На ползу.не 14 шарнирно закреплен толкатель,...

Номер патента: 648167

Опубликовано: 25.02.1979

Авторы: Крысин, Незин, Пипин, Черепанов

МПК: A01G 23/08

Метки: деревьев, снега, удаления

...линии концентрично валу 3, Для взаимодействия с этими участками конец поводка 8 имеет две пары плоских поверхностей а и б. Поверхности а контактируют с прямолинейным участком, а поверхности б - с криволинейным,Толкающая плита 4 шарнирно соединяется с рамой 11 лесозаготовительной машины при помощи толкающих брусьев 12 и гидроцилиндров 13. Срезающий механизм 14 располагается на некотором расстоянии за отвалом устройства для удаления снега по ходу лесозаготовительной машины,Устройство работает следующим образом, . Прнподаче жидкости в поршневую полость гидроцилиндра 5 происходит выдвижение штока, который перемещает в осевом направлении, связанный с ним выдвижной вал 3 вместе с закрепленным на нем . отвалом 1, выдвигая последний за...

Номер патента: 648406

Опубликовано: 25.02.1979

Авторы: Бурылов, Видешкин, Волков, Грузнов, Канаев, Назаров, Палилов, Питеев, Смердов, Соколов, Сухачев

МПК: B27G 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...к. приводу захватно-сучкорезной головки. Внутренние криволинейные поверхности рычагов 13 и 14 снабжены ножами силового резания 16. На другом торце балки 8 закреплен поддерживающий механизм, выполненный в виде седлообразной поворотной в вертикальной плоскости рамки 17. В направляюших балки 8 установлены две подвижные каретки 18 и 19 одинаковой конструкции, состоящие из основания 20, установленного на кронштейнах 21 с катками 22, опирающимися на направляюшие балки 8. На основанйи 20 с помощью оси 23 шарнирно закреплен серповидный захват 24, на внешней поверхности свободного конца которого имеется зубчатая рейка 25, взаимодействующая с защелкой 26, закрепленной на кронштейне 27 осью 28. Защелка 26 соединена посредством гидроцилиндра 29 с...

Номер патента: 649577

Опубликовано: 28.02.1979

Автор: Смердов

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...м итяосля или пачки лс 1)св.,(.(НГ. рц)Овдцисм цдсси У рдсиолагаот с)порцуо рс)у У рядом ц параллели 0 лс)св:; м в штд 5 слс таким образом, чтооы т(0)( 7 ССВ;,Гт) ЦД ХОИСЬ С ЛЕВОЙ СТОРО- ц 1 с д, Охо (10 "0 ц д си У кото)с Одсцо.1( гает нрис цликулярцо Опорной раме 4.С 1 О)01 ц,Ю.роцц "И Л) с 17 ( Г К:1 Ю ЦД Г;т,т,о (;0О Ц,ИГ) 9 ЦД ШГОКС ГдО,) "л: цл;)дОолццгдясь вчсрсл, шасси тНГ "и" ч "т Оио О )1 -". (д тдб" 1 .3215 я От д)ы с катках 6 10(.(т ,с - ВОМ ГЛ 70 ЦГЦЛ" 8 С ОЦОРЦОй ПГЦтОй 9 так)кс перемещается ца штабель..)12 пипл ютова к обработке лсрсвьсв.Оператор пворотным мдицпмляторо 2 40 заклдывдст комлсвую часть дерева ц открытын здх:дт 12 и закрывает сго, фцксц- РУЯ ЛСРСВО, ЦРП ЭТОМ СРСЛИЯЯ тЯСтЬ СП 30- а о(азывастся цал...

Номер патента: 650556

Опубликовано: 05.03.1979

Авторы: Русаленко, Смоляк

МПК: A01G 7/00

Метки: деревьев, прироста, сезонного, толщине

...и отверстия 3,но,для гвоздей 4 и винтов 5 -элементов, В пластине выполнеляющая) 6, в котором находитсвыполненный в виде иглы с зСтержень подпружинен с помны 9 относительно пластины.вращения люфта стержня имека 10. тину 1, котах имеет виЛь- соответственфиксирующих н паз (направ я стержень 7, апятником 8. ощью пружиДля предотется накладяется типа части адает едстр П И С А Н И Е ( )650555изоьетения к авторском свидительствю650556 Составитель А. ВасильевТехред О. Луговая Корректор М. Ряшко Тираж 965 Подписное Редактор О. ИвановаЗаказ 657/2 дНИИПИ Государственного комитета СССР по делам изОбретений и откр ьпнй3035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Приспособление устанавливаот на деревьях не...

Номер патента: 650559

Опубликовано: 05.03.1979

Авторы: Лагутский, Ломихин, Любимов, Маслов, Минченко, Незин, Перельмитер, Перфилов, Смолин, Флеер

МПК: F15B 11/04

Метки: деревьев, срезания

...в процессе срезания дерева.650559 Формула изобретения Цель изобретения - увеличение чувствительности автоматической системы и стабилизация в заданных пределах давления на входе в гидромотор.Достигается она тем, что регулируемый дроссель установлен на сливной магистрали редукционного клапана.На чертеже изображена принципиальная схема устрвйства.Она содержит пильный механизм 1, гидромотор 2 привода с подводящим 3 и отводящим 4 трубопроводами для рабочей жидкости, гидроцилиндр 5 подачи пильного механизма 1 на срезаемое дерево. Гидро- цилиндр 5 подключен к подводящему трубопроводу 3 гидромотора через редукционный клапан 6 с подключенным к его сливной магистрали 7 автоматически регулируемым дросселем 8, связанным линией 9 с подводяшим...

Номер патента: 650810

Опубликовано: 05.03.1979

Автор: Дементьев

МПК: B27G 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...так и в вертикальной плоскостях. В исходном положении рычаги 7 удерживаются посредством пружин 11. Прижимные рычаги 2 с тяговыми колесами 4 соединены между собой силовым гидроцилиндром 12, который обеспечивает их синхронную раооту при прижиме или отжиме тяговых колес 4 от ствола дерева. На концах прижимных рычагов 2 имеются ограничители 13, которые фиксируют положение их в раскрытом состоянии. На свободных концах рычагов 7 закреплены направляющие копиры 14 треугольной формы, взаимодействующие с роликами 5, установленными на верхней плоскости прижимных рычагов 2. Рычаг 16 нижнего сучкорезного ножа 8 шарнирно присоединен к раме 1 и имеет возможность вертикального перемещения при взаимодействии с направляющими планками 17,...

Номер патента: 651756

Опубликовано: 15.03.1979

Авторы: Божак, Лахно, Рудаков, Супрон

МПК: A01G 23/08

Метки: деревьев, механизм, резания, силового

...из двухпластин - верхней и нижней междукоторыми установлена подвижная плас- щтина, режущая кромка 13 которойимеет двухстороннюю заточку. Режущиекромки 14 неподвижной пластины имеютодностороннюю заточку с внешней стороны и вместе с подвижной пластинойв исходном положении образуют единоелезвие ножа.При работе срезающее устройство"подводят к дереву до тех пор, покадерево неокажется между ножами 1,Затем начинается срезание дерева за 45счет работы гидроцилиндра приводаножей. Одновременно включают гидро"цилиндр, который приводит во вращениевал, выполнейный с эксцентриситетом,В этом случае подвижная пластина со- ЗОвершает колебательное движение понаправляющим в направлении резания.При перемещеиии.штоКа сйлового гИДрОцилиндра на величину...

Номер патента: 653108

Опубликовано: 25.03.1979

Автор: Ярыгин

МПК: B27L 1/00

Метки: деревьев, поваленных, срезания, сучьев

...конструкция обеспечивает пе редачу нагрузок от рабочего оборудования на аутриггер и от него непосредственно на землю, что снижает,нагрузки, воспринимаемые рамой самоходного шасси, и, тем самым улучшает условия работы оператора.На Фиг. 1 показана машина для срезания сучьев с поваленных деревьев,общий,вид; на Фиг. 2 - ее кинематическая схема. Машина для срезания сучьев, содержит самоходное шасси 1, на опоре 2 15 "которого Йерез кронштейн 3, поворотныйв горизонтальной плоскости, под-, вешена поворотная в вертикальной плоскости балка 4 со смонтированными на ней режущими органами 5 и протас- щ кивающим механизмом 6, и аутриггер 7. Передйяя часть опоры 2 шарнирно закреплена на аутриггере 7, снабженном выдвижными удлинитеЛями 8....

Номер патента: 653212

Опубликовано: 25.03.1979

Авторы: Егоров, Ерхов, Зайчик, Козлов, Котиков, Немцов, Слодкевич, Ступнев

МПК: B66F 9/06

Метки: деревьев, пачек, подборщик-транспортировщик

...переднихлов .самоходного шасси н выполнена вбарнтах, проходящих через проем рамй стрелы.На фиг. 1 показан предлагаемый пойборшнк-транспортнровшик, вид сбоку;на фиг. 2 - то же, вид сверху; на фиг. 3 то же, внд сбоку, в загруженном положеннн; на фнг. 4 - то же, вид спереди, в"момент разгрузки. 2Подборпптк-транспортировщнк содержит самоходное шасси 1 с кабиной 2, рамную стрелу 3 с проемом А нзахватом 4, по.-. воротное несущее приспособление 5 н грузовую кассету 6.Кабина расположена в одном нз передннх углов самоходного шасси 1 н выпол нена в габаритах, проходящих через проем А рамной стрелы 3. Захват 4 подводитсяпод пачки деревьев.Подборщнк-транспортировщнк работает следующнм образом.Прн подборе 1 и погрузке пачек деревьев 7 грузовая...
