Устройство для срезания деревьев

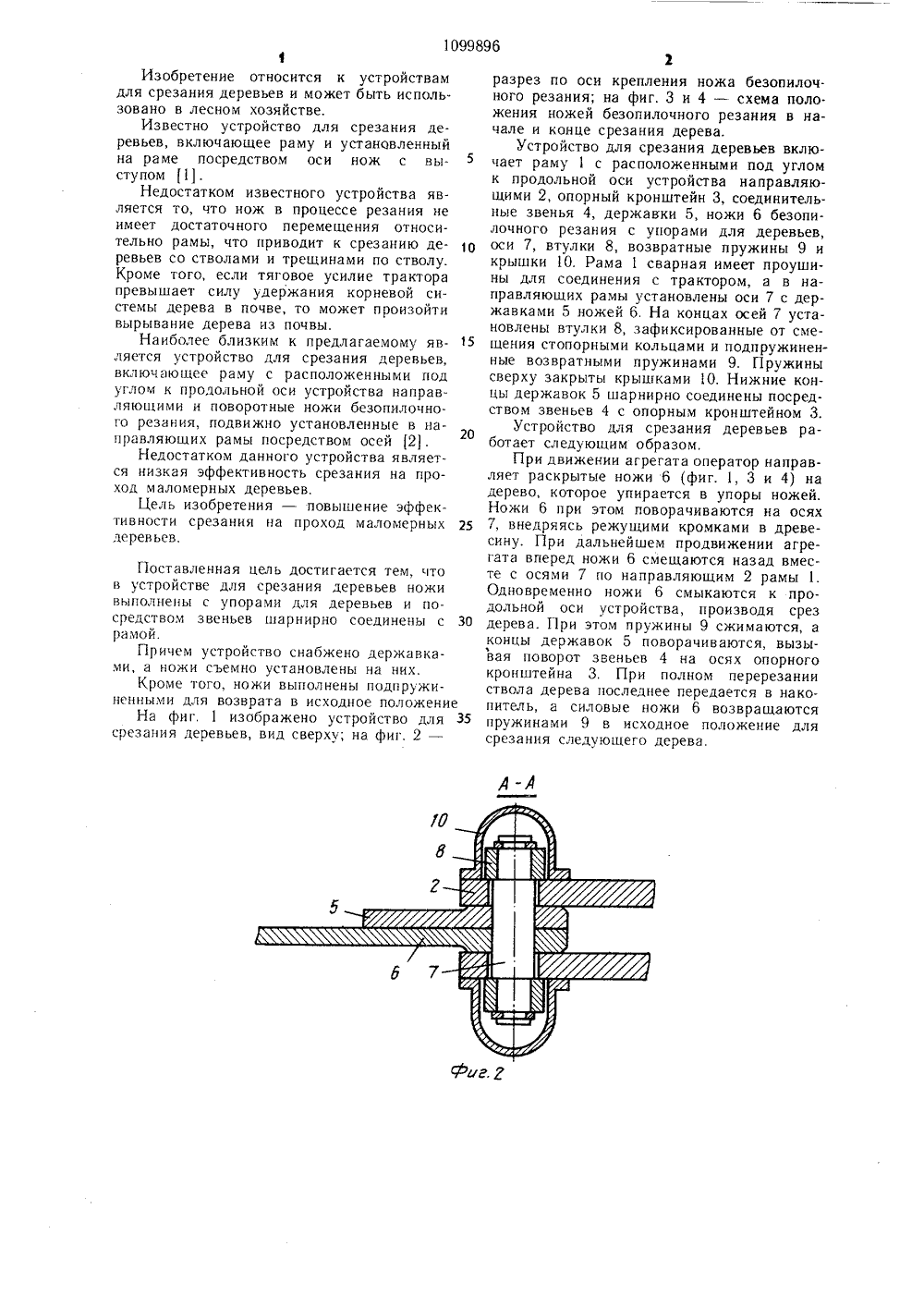

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК сю А 01 6 2308 ОПИСАНИЕ ИЗОБРЕ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ фВд положенными под углом к продольной оси устройства направляющими и поворотные ножи безопилочного резания, подвижно установленные посредством осей, отличающееся тем, что, с целью повышения эффективности срезания на проход маломерных деревьев, ножи выполнены с упорами для деревьев и посредством звеньев шарнирно соединены с рамой.2. Устройство по 1что оно снабжено дерно установлены на них,3. Устройство по пп. 1 и 2, отличающееся тем, что ножи выполнены подпружиненными для возврата в исходное положение. 00 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(72) В. М. Липецких и Ф. А. Нечипоренко (71) Всесоюзный научно-исследовательский институт лесоводства и механизации лесного хозяйства(54) (57) 1. УСТРОИСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬЕВ, включающее раму с расЯО 1099896 А1Изобретение относится к устройствам для срезания деревьев и может быть использовано в лесном хозяйстве.Известно устройство для срезания деревьев, включающее раму и установленный на раме посредством оси нож с выступом 11.Недостатком известного устройства является то, что нож в процессе резания не имеет достаточного перемещения относительно рамы, что приводит к срезанию де О ревьев со стволами и трещинами по стволу.Кроме того, если тяговое усилие трактора превышает силу удержания корневой системы дерева в почве, то может произойти вырывание дерева из почвы.Наиболее близким к предлагаемому яв ляется устройство для срезания деревьев, включающее раму с расположенными под угглоч к продольной оси устройства направляющими и поворотные ножи безопилочного резания, подвижно установленные в направляющих рамы посредством осей 2.Недостатком данного устройства является низкая эффективность срезания на проход маломерных деревьев.Цель изобретения - повышение эффективности срезания на проход маломерных 25 дерев ьев.Поставленная цель достигается тем, что в устройстве для срезания деревьев ножи выполнены с упорами для деревьев и посредством звеньев шарнирно соединены с 30 рамой.Причем устройство снабжено державками, а ножи съемно установлены на них.Кроме того, ножи выполнены подпружиненными для возврата в исходное положениеНа фиг. 1 изображено устройство для 35 срезания деревьев, вид сверху; на фиг. 2 -разрез по оси крепления ножа безопилоч. ного резания; на фиг. 3 и 4 - схема положения ножей безопилочного резания в начале и конце срезания дерева.Устройство для срезания деревьев включает раму 1 с расположенными под углом к продольной оси устройства направляющими 2, опорный кронштейн 3, соединительные звенья 4, державки 5, ножи 6 безопилочного резания с упорами для деревьев, оси 7, втулки 8, возвратные пружины 9 и крышки 10, Рама 1 сварная имеет проушины для соединения с трактором, а в направляющих рамы установлены оси 7 с державками 5 ножей 6. На концах осей 7 установлены втулки 8, зафиксированные от смещения стопорными кольцами и подпружиненные возвратными пружинами 9. Пружины сверху закрыты крышками 10. Нижние концы державок 5 шарнирно соединены посредством звеньев 4 с опорным кронштейном 3.Устройство для срезания деревьев работает следующим образом,При движении агрегата оператор направляет раскрытые ножи 6 (фиг. , 3 и 4) на дерево, которое упирается в упоры ножей. Ножи 6 при этом поворачиваются на осях 7, внедряясь режущими кромками в древесину. При дальнейшем продвижении агрегата вперед ножи 6 смещаются назад вместе с осями 7 по направляющим 2 рамы 1. Одновременно ножи 6 смыкаются к продольной оси устройства, производя срез дерева. При этом пружины 9 сжимаются, а концы державок 5 поворачиваются, вызывая поворот звеньев 4 на осях опорного кронштейна 3, При полном перерезании ствола дерева последнее передается в накопитель, а силовые ножи 6 возвращаются пружинами 9 в исходное положение для срезания следующего дерева.1099896 Фи 2.4 Редактор Т. МитейкоЗаказ 4448/3 Составитель Т. Ивкина Техред И. Верес Корректор А. Тяско Тираж Ук 2 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и оз крытнй 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП сПатент, г. Ужгород, ул. Проектная, 4
