Патенты с меткой «деревьев»

Номер патента: 309818

Опубликовано: 01.01.1971

Авторы: Волчков, Глебов, Долматов, Красильников, Питько, Репин

МПК: B27G 1/00

Метки: 1илио, аяб, групповой, деревьев, оо-аяпат, сучьевс, —я

...операции,Известна установка для прупповой очистки деревьев от сучьев, включающая боковой щит, торцовые стенки, упорные стойки, наклонные гибкие тяговые органы, снабженные захватами треугольного профиля, и привод,Такая установка не обеспечивает достаточной интенсивности перемешивания стволов деревьев и не устраняет засорения тяговых органов.В целях устранения указанных недостатков в предлагаемой установке передняя несущая грань каждого захвата имеет вогнутую фОрму, а тяговые органы снабжены укрепленными снаружи пластинами, расположенными между захватами.На фиг. 1 изображена предлагаемая установка, в плане; на фиг. 2 - та же установка, вид сбоку и узел 1.Установка содержит наклонные гибкие тяговые органы, например цепи 1 с закрепленными...

Номер патента: 309862

Опубликовано: 01.01.1971

Авторы: Бойцевский, Гехнн, Зуев, Кавказский, Казанцев, Кононенко, Марченко, Проектно, Энергетики

МПК: B60P 1/00, B60P 3/41, B62D 53/00 ...

Метки: деревьев, сбора, трелевки

...его контуру приспособлениями для удержания тягового троса, концы которого снабжены разъемным автоматическим замком.На фиг. 1 показано описываемое устройство, вид сбоку; на фиг. 2 - то же устройство, вид сзади; на фиг. 3 - челюстной захват. одном из которых закреплена защелка 12 с пружиной И,Перед началом работы кольца 10 ц 11 вставляются в пазы челюстного захвата. Устройство монтируется ца самоходном шасси 1 тракторе) 14. Гидроцилиндры б прцсоедцпяются к общей гидросистеме 15 трактора 14,Работает устройство следующим образом.Трактор с устройством для сбора и трелевки деревьев заезжает на лесосеку, где находятся подготовленные валочно-пакетирующей или другой лесозаготовительной машиной поваленные и собранные в пакеты деревья, и...

Номер патента: 310630

Опубликовано: 01.01.1971

Автор: Самарцев

МПК: A01G 23/04

Метки: деревьев, кожух, комом, пересадки

...6. 2. Кожух по ис целью подрезан корней дерева, о 1 2 о вым захватом, одк кожуху. уха прикреплены ушсов. Между собой полурючками 4, петлями 5 и нусам конузсвых тро иняотся к Известны кожухи для пересадки деревьев с комом, состоящие нз разъемных стенок, снабженных соединительными элементами. Однао 0 и сложны конструктивно и много времени занимает нх сборка и разборка.Прсдлагаемын кожх состоит нз двъ сеченных полуконусов, снабженных в нижней части внутреннимн зубчатыми почвозацепами.Для подрезания нижней части почвы и корней дерева ко)юх снабжен петлевым тросовым захватом, одним концом прикрепленным к кожуху.11 а чертеже изображен описываемый кожух.о 1, Кожух длясодержаший разь 1 О соединительнымитем, что, с целью вой системы дере дв х...

Номер патента: 310631

Опубликовано: 01.01.1971

Автор: Гнездовскнм

МПК: A01G 23/12

Метки: деревьев, кольцевания

...1 изображен кольцеватель, вцд сверху; па фиг. 2 - то же, вид сбоку.Устройство для кольцевация состоит из стойки 1, ца которой при помощи кронштейна 2 устацовлсц редуктор 3, передающий вращение через два гибких вала 4 ца фрсзы 5. Гибкие валы 4 защищены ца одном участке эластичными пружинными кожухами 6, а далее - трубчатыми рычагами 7, ко. торые в средней части соединены между соОой упругтх элемсцтом В. Свободцые кОнцы трубчатых рычагов 7 соединены со стоцкой 1 планкой 9 и двумя пластинами 10 при помощи шарцира 11, рукоятки 12, укрепленной ца стойке 1 шарниром ,), тросика 14, закрепленцого ца пластине 10.Для того, чтобы окольцевать дерево,у стройство надвигается ца ствол, фрсзы 5 5 прижимают к стволм и перемещают в всрГНкальной плоскости...

Номер патента: 311750

Опубликовано: 01.01.1971

Авторы: Дорин, Коробов, Олевский, Чайкин

МПК: A01G 23/095, B27L 1/00

Метки: деревьев, поваленных

...изобретения является обеспечение возможности перемещения машины в поперечном относительно продольной оси рамы направлении без дополнительных маневров при постепенной обработке деревьев, уложенных в поперечную щеть.Достигается это тем, что опорные катки рамы установлены с возможностью поворота вокруг вертикальной оси при помощи привода, выполненного в виде трособлочной системы, один конец троса которой запасован на барабане, соединенном с одним из опорных катков, а другой конец пропущен через направляющие блоки рамы и скреплен с лебедкой машины.На фиг. 1 изображена машина в рабочем положении; на фиг. 2 - привод поворота и перекатывания опорных катков.Машина для обработки поваленных деревьев включает устройство 1 для обрезки сучьев,...

Номер патента: 312589

Опубликовано: 01.01.1971

Авторы: Алиев, Груздев, Ишин, Московска, Нестеров, Ордена

МПК: A01G 13/10, A01M 7/00

Метки: деревьев, обмыва, отдельных

...которойрован рабочий орган 3, резервуарымоющей жидкости и насос 5. Рабочивыполнен в виде двух конусообразныхтых полуколец б, консольно и шарникрепленных на поворотном звене 7 к 15 Коллектор выполнен в виде трубчатой полурамы 8, которая в местах шарнирного сопряжения с поворотным звеном снабженауплотнениями 9. На поверхности полуколецпо винтовой линии укреплены волосяные щет 20 ки и распыливающие насадки. Раздвижениеполуколец рабочего органа осуществляетсявыносным гидроцилиндром 10, который своимкорпусом укреплен на кронштейне патрубка,а штоком через шарнирные звенья 11 и пово 25 ротные втулки 12 взаимодействует с полукольцами рабочего органа через приваренные .к ним кронштейны 13,Периодическое опускание иго органа осуществляется гидр30...

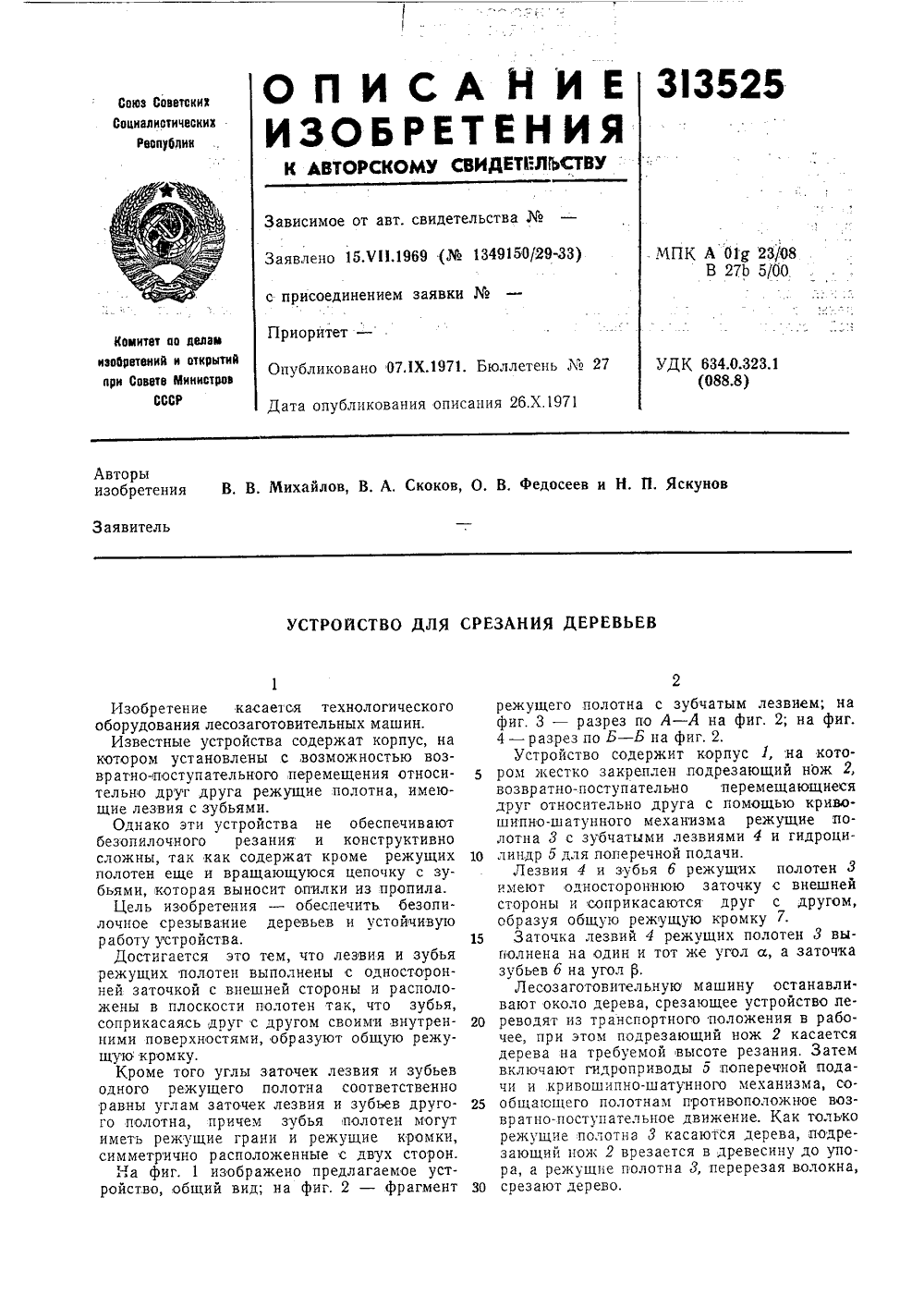

Номер патента: 313525

Опубликовано: 01.01.1971

Авторы: Михайлов, Скоков, Федосеев, Яскунов

МПК: A01G 23/087, B27B 11/00, B27B 23/00 ...

Метки: деревьев, срезания

...фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - фрагмент 30 режущего полотна с зубчатым лезвием; на фиг. 3 - разрез по А - А на фиг. 2; на фиг.4 - разрез по Б - Б на фиг. 2.Устройство содержит корпус 1,;на котором жестко закреплен подрезающий нож 2, возвратно-поступательно перемещающиеся друг относительно друга с помощью кривошипно-шатунного механизма режущие полотна 3 с зубчатыми лезвиями 4 и гидроцилиндр 5 для поперечной подачи.Лезвия 4 и зубья б режущих по имеют одностороннюю заточку сстороны и соприкасаются друг собразуя общую режущую кромку 7.Заточка лезвий 4 режущих полотен 3 выполнена на один и тот же угол а, а заточказубьев б на угол р,Лесозаготовительную машину останавли. вают около дерева, срезающее...

Номер патента: 313671

Опубликовано: 01.01.1971

Авторы: Захаров, Зепалов, Коробов, Некрасов, Прилепив, Проектно, Самодов, Центральный, Энергетики

МПК: A01G 23/097, B27L 1/00

Метки: деревьев, индивидуальной, очисткиот, стволов, сучьев

...муфты (не показана) . Основание 1 крепится четырьмя растяжками 41,Устройство находится в исходном раскрытом положении, причем балка 2 опущена внутрь основания 1. Тягач с пачкой деревьев въезжает на основание 1, Проехав устройство, тягач сбрасывает пачку со щита и перемещается далее в том же направлении на расстояние, несколько большее длины пачки, При этом лебедка тягача разматывается. Затем тягач останавливается. Перед сброской пачки вращением вала 40 (подвод мощности к валу не исключает ручного привода), а следовательно и червяка 39, находящегося в зацепленном с зубчатым венцом 38, рычаги 4 и 5 синхронно поворачиваются на некоторый угол в сторону пачки. Во время этого поворота с помощью кулачков 19 и 20, скользящих по упорам 21 и 22,...

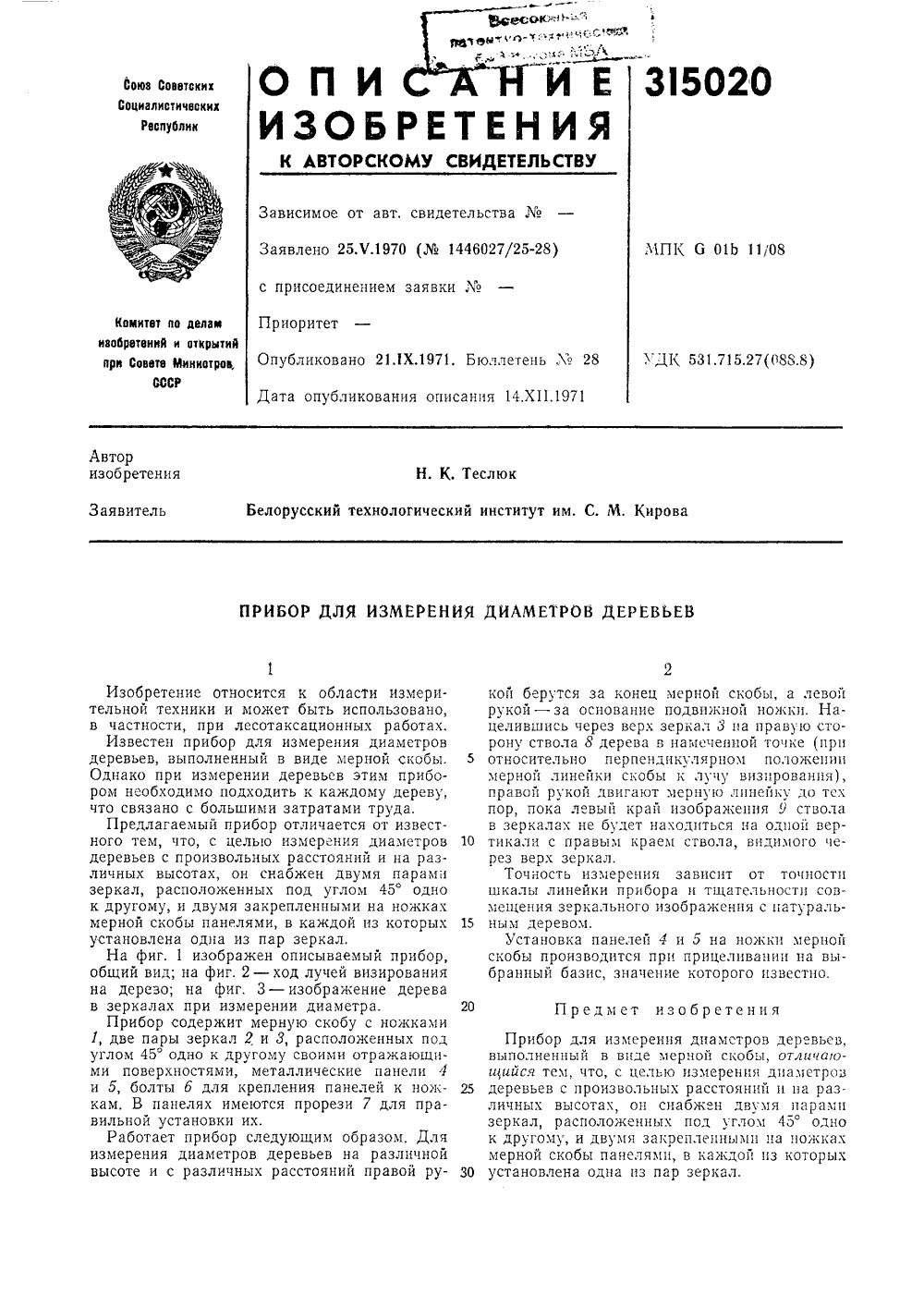

Номер патента: 315020

Опубликовано: 01.01.1971

Автор: Теслюк

МПК: G01B 11/08

Метки: деревьев, диаметров, прибор

...что связано с большими затратами труда.Предлагаемый прибор отличается от известного тем, что, с целью измерения диаметров деревьев с произвольных расстояний и на различных высотах, он снабжен двумя парами зеркал, расположенных под углом 45 одно к другому, и двумя закрепленными на ножках мерной скобы панелями, в каждой из которых установлена одна из пар зеркал,На фиг. 1 изображен описываемый прибор, общий вид; на фиг. 2 - ход лучей визирования на дерево; на фиг. 3 - изображение дерева в зеркалах при измерении диаметра.Прибор содержит мерную скобу с ножками 1, две пары зеркал 2 и 3, расположенных под углом 45 одно к другому своими отражающими поверхностями, металлические панели 4 и 5, болты б для крепления панелей к ножкам, В панелях...

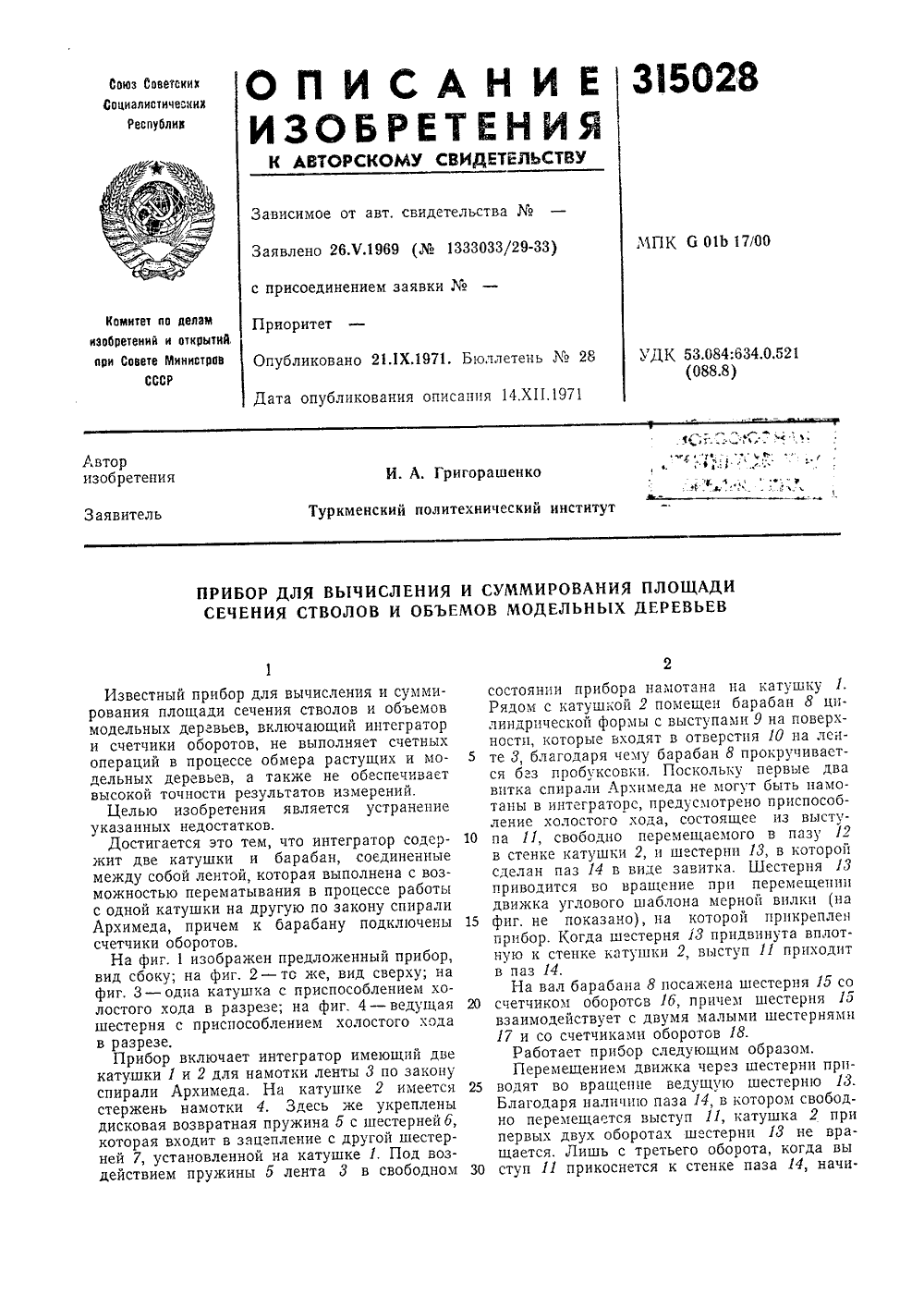

Номер патента: 315028

Опубликовано: 01.01.1971

Автор: Григорашенко

МПК: G01B 5/26

Метки: вычисления, деревьев, модельных, объемов, площади, прибор, сечения, стволов, суммирования

...в пазу 12в стенке катушки 2, н шестерни 13, в которой сделан паз 14 в виде завитка. Шестерня 13 приводится во вращение при перемещении движка углового шаблона мерной вилки (на 15 фиг, не показано), на которой прикрепленприбор. Когда шестерня 13 придвинута вплотную к стенке катушки 2, выступ 11 приходит в паз 14.На вал барабана 8 посажена шестерня 15 со 20 счетчиком оборотов 1 б, причем шестерня 15взаимодействует с двумя малыми шестернями 17 и со счетчиками оборотов 18.Работает прибор следующим образом.Перемещением движка через шестерни при водят во вращение ведущую шестерню 13.Благодаря наличшо паза 14, в котором свободно перемещается выступ 11, катушка 2 при первык двух оборотах шестерни 13 не вращается. Лишь с третьего оборота,...

Номер патента: 315607

Опубликовано: 01.01.1971

Авторы: Захаров, Зепалов, Коробов, Некрасов, Прилепин, Самодов

МПК: A01G 23/097, B27L 1/00

Метки: деревьев, обрезки, пачки, сучьев

...6.Основание 1 имеет направляющие стойки 7,между которыми ходит ножевая балка 3. Рычаг привода имеет зубчаттяй сектор 8, кото 20 рый соединяет его с редуктором механического привода, связанным с первичным двигателем (на чертежах не показан). На балке 3 установлены вертикальные ножи-разделители 9, перемещающиеся свободно по на 25 правляющпм 10. Основание 1 крепится растяжками 11.Фиксация ножевой балки 3 в раскрытомположении устройства происходит за счетперемещения центра тяжести ножевой балки30 относительно оси вращения 12 рычага 5.Работает устройство следующим образом.Трактор с пачкой деревьев наезжает на устройство, ножевая балка с рычагом 6 которого находится в раскрытом (вертикальном) положении. Проехав устройство, трактор сбрасывает...

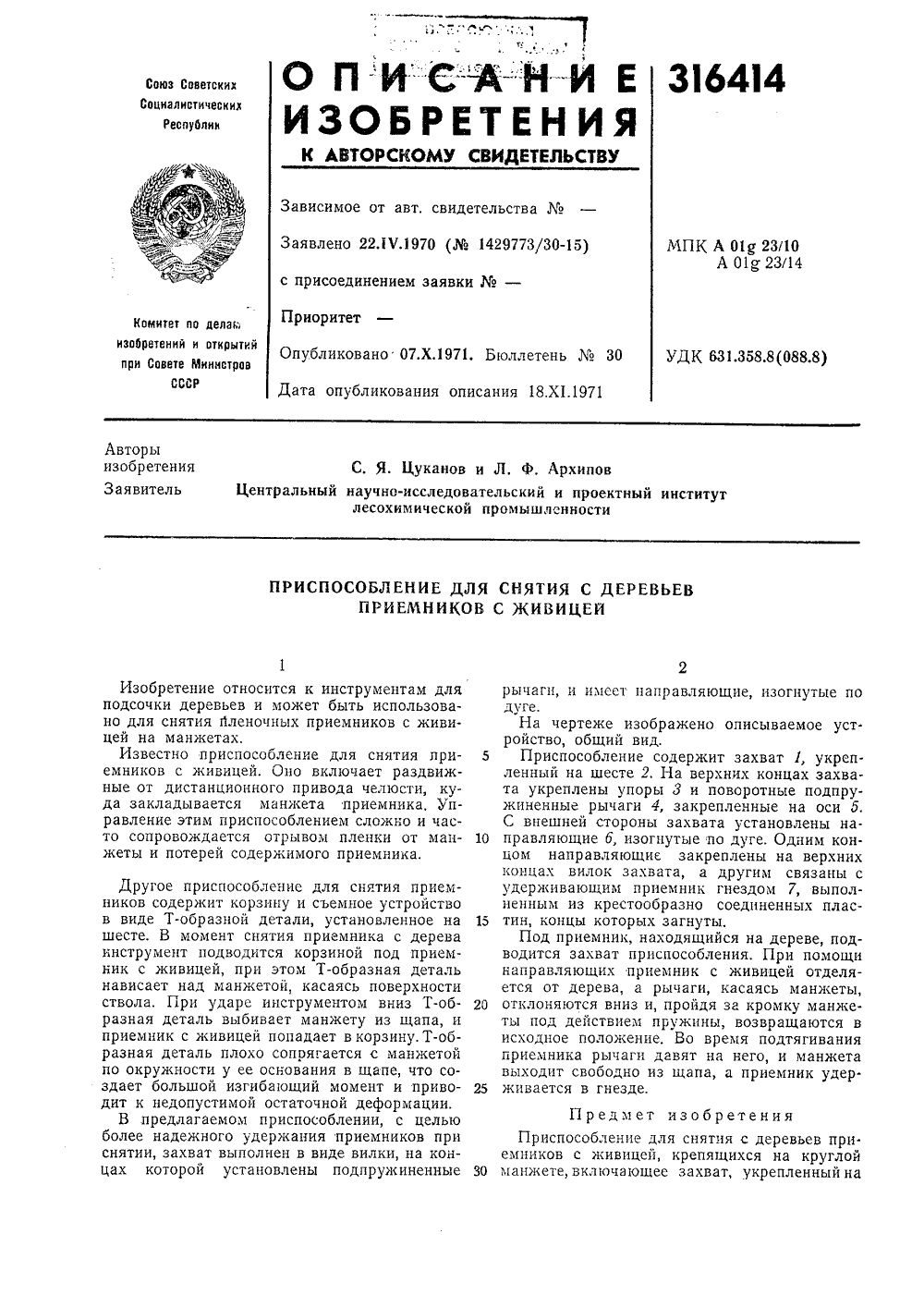

Номер патента: 316414

Опубликовано: 01.01.1971

Авторы: Архипов, Проектный, Центральный, Цуканов

МПК: A01G 23/10, A01G 23/14

Метки: деревьев, живицей, приелников, снятия

...ствола. При ударе инструментом вниз Т-образная деталь выбивает манжету из щапа, и приемник с живицей попадает в корзину. Т-образная деталь плохо сопрягается с манжетой по окружности у ее основания в щапе, что создает большой изгибающий момент и приводит к недопустимой остаточной деформации.В предлагаемом приспособлении, с целью более надежного удержания приемников при снятии, захват выполнен в виде вилки, на концах которой установлены подпружиненные рычаги, и имеет направляющие, изогнутые подуге,На чертеже изображено описываемое уст.ройство, общий вид.5 Приспособление содержит захват 1, укрепленный на шесте 2, На верхних концах захвата укреплены упоры 3 и поворотные подпружиненные рычаги 4, закрепленные на оси б.С внешней стороны...

Номер патента: 323269

Опубликовано: 01.01.1972

Авторы: Васильев, Есюнин, Саплин, Свердловский

МПК: A01G 23/097, B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...помощи тяг 10 13 с талрепами 14, Подвижная рама установлена на катках 15 с возможностью перемещения относительно неподвижного основания по направляющим 16,В исходном положении подвижная рама 15 удерживается пружинным демпфером 17. Дляповорота рычагов 7 и 8 на подвижной раме смонтирован силовой цилиндр 18 с кронштейном 19. Гибкая тяга 20, пропущенная через закрепленный на подзижной раме блок 21, од ним концом прикреплена к рычагу 22, установленному на свободном конце верхнего рычага 8, а другим - к неподвижному основанию 1.Устройство работает следующим образом.25 После загрузки дерева фрезы 11 при помощи силовых цилиндров 18 через рычаги 7 и 8 прижимаются к дереву. При продольном протаскивании дерева вращающиеся фрезы 11 срезают сучья.зп...

Номер патента: 324197

Опубликовано: 01.01.1972

Авторы: Воскресенский, Дель, Мазуренко, Саплик, Свердловский, Сидоров, Синицын

МПК: B65G 47/90, B65G 65/28

Метки: деревьев, захват, перемещения, поперечного, порционного, хлыстов

...которого свободно пе ремещается в направляющей рамке 13, соединен грузовот скооой с концом троса 14, Ото ый огибает цссольцмц вцткамц могор чсйныц блок 15, а второй его конец соединен с грузом 1 б. Направляющая рамка укреплена О на рабочей площадке разгрузочной эстакады.Многоручсйный блок 15 вращается относительно осц, которая укреплена в подшцпниках, неподвижно соединеннына направляющирамках 13. Груз 1 б имеет вес, достаточный для 5 устранения слабины канатов 7 и 10 и подъемаупора 3 в верхнее положение, когда захват нс взаимодействует с хлыстами 17.Чтобы предотвратить перемещение блока 12в направляющей рамке 13, когда в каната 7 20 и 10 возникают значительные усилия при соединении захвата с хлыстамц 17, многоручейный блок 1 Б снабжен...

Номер патента: 325942

Опубликовано: 01.01.1972

Автор: Амбарцум

МПК: A01G 13/00

Метки: влияния, деревьев, защиты, колебанийj, плодовых, температурньех

...- 5 лсм.Перлит-вулканическую породу перед смешиванием с известковым молоком подвергают обжигу и получают вспученный перлитовый песок,Перлит-известковую суспензию наносят на поверхность штамба и основания скелетных ветвей путем опрыскивания осенью, перед листопадом, За сутки суспензия хорошо затвердевает, образуя мелкопорпстый покров, который не смывается осадками и не препятствует аэрации. Молочно-белый цвет покрытия способствует отражению лучей видимого спектра света и, следовательно, защищает деревья от перегрева. Теплоизоляционный коэффициент вспученного перлитового песка, равный 0,03 ькагслс град час, обеспечивает перепад температуры на штамбе не менее 15 С, благодаря чему стволы предохраняются от рас трескивания. Содержащаяся в...

Номер патента: 325948

Опубликовано: 01.01.1972

Авторы: Кушл, Маркеленков

МПК: A01G 23/02, A01G 23/06, A01G 23/08 ...

Метки: деревьев, корнями, повала

...рычаг с точкой опоры на земле и извлекает дерево с корнем, Это дерево очищают вибратором от грунта и грузят стрелсй на концк этоц яе машины или укладывают в штабель. Машина для повала деревьев с корнями ьключающая самоходное шасси, на котороь установлена стрела с захватом и упорным ры чагом с опорной плитой в нижней части, отли чаюи 1 аяся тем, что, с целью снижения усилия при повале деревьев, захват выполнен с на правляющ ли, в которых подвижно установ лен упорный рычаг, снабженный жестко ук репленным па цем захватом и вибратором. Известны машины для и с захватом и упорным рычаготой в нижней части.Цель изобретения - снизить усилия при повале деревьев. 5Для этого захват выполнен с направляющими, в которых подвижно установлен упорный...

Номер патента: 328996

Опубликовано: 01.01.1972

Авторы: Аданаков, Банников, Бауэр, Дуда, Машканцев, Спирин

МПК: A01G 23/095, B60P 1/48, B66C 23/00 ...

Метки: деревьев, л.л, погрузки, •»м

...ца неповоротной части поворотного механизма, па задний мост шасси трактора. Управление рабочим оборудованием осуществляется гидравлическими обчемнымц приводами: гцдроцплццдрамц стрелы 6, рукоятки 7, зажима челюстей 8 и момептным 9, осуществляющим поворот челюстного захвата в горизонтальной плоскости. Гидроцплп.дры питаются от шестеренчатых насосов через два трехсекццопных распределителя, установленных в кабине оператора 10. Уравнпвающий тросовый механизм состоит цз двух блоков 11, неподвижно закрепленных па осп крепления стрелы, двух блоков 12, свободно вращающихся па осц соединения стрелы с рукоятью, двух блоков 13, неподвижно закрепленных па цапфах гидравлического захвата. Трос 14 запасовап на неподвижных блоках 11. Длина троса...

Номер патента: 329008

Опубликовано: 01.01.1972

Автор: Виноградов

МПК: B27B 25/00, B27B 25/04

Метки: деревообрабатывающие, деревьев, подачи, станки

...Туера 9 и 10 колеса и кати 12 огиоает усеиицая цепь 18,Кроме того, цаправляющии туер 10 снабжен цатяжным устройством 14, а рама 6 и кронштейны 8, ца которых устацовлецы туера 9, 10 и опорные катки 12 - упорами 15 и 16, ограцц шваюгими всгичие поворота кроццтейцов.гчосиелшо р;мы 6.рцвод гуссциц осуществляется по известисхем, например, с помопью гидромотора 7 через редуктор 18 и цепную передачу 19. Ось крепления кронштейнов к раме цаходится примерно ца половине расстояция между туром и средним опорным катком.Число опорцых катков 12 ца кроцштейце 8 может быть разцое: от одного до нескольких.11 аиболее раиомрцое распределецие удельного давления по опорным каткам 12 и туер;м 9, 10 происходит при жесткой установке ц; кропитеин 8 одного...

Номер патента: 335092

Опубликовано: 01.01.1972

Авторы: Воевода, Кириллов, Коробов, Малинин

МПК: A01G 23/097, B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...неполноповоротная платформа, режущий орган с протаскивающим механизмом, ферма, стойка, растяжки и аутриггер, не обеспечивает достаточной производительности работы.Предлагаемая машина не имеет этого недостатка и отличается от известной тем, что один конец фермы соединен с основанием стойки при помощи горизонтального шарнира, а другой свободный конец фермы выполнен с аутриггером и ходовым колесом, и гибкой растяжкой, пропущенной через верхний конец опоры, соединен с ее основанием.На фиг. 1 схематически изображена машина для обрезки сучьев в момент ее передвижения, вид сбоку; на фиг, 2 - то же, в рабочем положении, вид в плане.Машина для обрезки сучьев содержит гусеничную тележку 1 с ходовыми элементами 2, установленные на ней...

Номер патента: 335093

Опубликовано: 01.01.1972

Авторы: Кириллов, Патентно

МПК: A01G 23/097, B27L 1/00

Метки: деревьев, обрезки, повалеиных, сучьев

...протаскивающий механизм 5, после чего ствол дерева 5 охватывают режущие органы 4. Затем основной фрикционный протаскивающий механизм производит протяжку ствола дерева через режущие органы, в процессе которой происходиг срезание сучьев. Ствол дерева 10, очищенный 10 от сучьев, поступает на консольную ферму б,проходя при этом через дополнительный протаскивающий механизм 7 фрикционного типа, который в этот момент разведен, Когда дерево комлевой частью выходит за пределы кон сольной фермы б, длина которой составляет8 - 10 м, то в действие вступает дополнительный протаскивающий механизм фрикционного типа, В этот момент основной протаскивающий механизм 5 разводится. Протаскиваемый 20 ствол дерева опирается снизу на днище консольной...

Номер патента: 337596

Опубликовано: 01.01.1972

Авторы: Люманов, Пдт, Смолин

МПК: A01G 23/08, F16H 39/00

Метки: деревьев, повала, срезания

...12 к гидродвигателю 3 и гидроцилиндру подачи пильного аппарата механизмасрезания 2. Коромысло 13 и клапан согласования 14 служат для включения золотников б20 и 7. Предохранительные клапаны 15 и 1 б служат для защиты гидроприводов валочного ипильного механизмов от,перегрузок.При включенни золотника б вправо насос 8подает жидкость из бака 9 через золотник 7,25 а золотник б в гидроцилиндр 5 валочного рычага 1. Валочный рычаг перемещается и,поджимает дерево, Затем золотник б устанавливается в нейтральное положение,При включенни золотника 11 вверх насосзо 10 подает масло через распределитель и кла337596 Заказ 14 Ы/12 Изд. Мо 634 Тираж 448 Типография, пр, Сапунова, 2 Подписное панную коробку к гидродвигателю 3 пильного аппарата и...

Номер патента: 338186

Опубликовано: 01.01.1972

Авторы: Алкин, Сенкевич

МПК: A01C 11/04

Метки: выкапывания, деревьев, комом, орган, рабочий

...целью упрощения конструкции предлагаемый рабочий орган выполнен в виде кольце- образной рамы, состоящей из двух концентрически расположенных колец, на которые опирается каретка с тремя роликами. К каретке прикреплены пластина и линейка для крепления режущего инструмента.Такое выполнение рабочего органа позволяет использовать его для работы вручную на участках, где нет условий для прохода трактора.На фиг. 1 схематично изображен предлагаемый рабочий орган, вид сбоку; на фиг. 2 - то же, вид сверху.Рабочий орган состоит из наружного 1 и внутреннего 2 колец, соединенных между собой перемычками 8. Кольца выполнены разъемными из полуколец, соединенных шарнирно. Замыкаются полукольца замком 4,Между кольцами установлена каретка э, имеющая...

Номер патента: 338436

Опубликовано: 01.01.1972

Автор: Шмалий

МПК: B60P 3/41, B62D 37/04

Метки: деревьев, трелевки

...ее захватом и трелюет к месту разгрузки. При сборе в пачкуи трелевке отдельно расположенных поваленных деревьев машина движется вперед, подьезжая к деревьям так, чтобы они находилисьсбоку параллельно направлению ее движения.Как только захват оказывается на уровне 5комлевой части деревьев, машина останавливается, и арка с захватом поворачивается всторону лежащего дерева. Комлевая частьдерева захватывается с помощью захвата,арка поворачивается и занимает прежнее положение, в котором и осуществляется трелевка деревьев,При подборе следующих деревьев захватраскрывается, подобранное ранее дерево опускается и остается лежать вдоль продольной 15оси машины, арка снова поворачивается, захватывает комлевую часть одного или нескольких...

Номер патента: 340807

Опубликовано: 01.01.1972

Авторы: Биб, Люманов

МПК: A01G 23/08, F16H 39/00

Метки: гидропривод, деревьев, лесозаготовительной, механизма, повала

....в 1 порюневую полость гидро- цилиндра 3. Масло, вытесняемое при этом из штоковой полости гидроцилиндра 3, по трубопроводу 11 через распределитель 2 и трубо. провод 12 сливается в бак. При этом валочный рычаг надвигается на дерево. Для обеспечения беззажимного пиления дерева а момент соприкосновения и поджатия его валочным рычагом оператор рукоялкой 7 устанавливает золотник распределителя 2 в нейгральное положение и включает пильный,механизм. Для о выключе лость уп на через ной маги При о необходи рукоятки кость от лость ги ся повалбеопечения плащности включения и ния золотника распределителя 2 поравления,переключателя 5 соединедроссель б и трубопровод 13 со сливстралью 12.пределенном недопиле дерева, когда ,мо начать его повал,...

Номер патента: 341448

Опубликовано: 01.01.1972

Авторы: Айходжаев, Мольдерф, Среднеазиатский, Усманов, Хоз

МПК: A01D 46/00

Метки: деревьев, сбора, семян

...с деревьев, например, саксаула, черкеза и других.Известны устройства,для сбора семян и плодов с деревьев, содержащие вентилятор, бункер, систему пневхбопроводов и,всасывающие напсонечники.Целью изобретения является повышение эффективности сбора сехтян с деревьевпредохранение веток и семяи от повреждений.Достигается это тем, что на всасьовающем наконечнике установлении вибратор в виде электромапнита, закрытый кожухом.На фиг. 1 схематично изображено предлагаемое устройсттво, общий вид; на фланг, 2 - схемам а вибр опр ивода,н аконечн ик а.Машина состоит из рамы 1 системы привода 2, вентилятора 3, бункера 4, гибких шлангов 5 наконечников б,и тары для семяи,Наконечник б иьмеет патрубок 7, удерживаемый эластичяой муфтой 8, На патрубке 7...

Номер патента: 341450

Опубликовано: 01.01.1972

Авторы: Tаубер, Захаров, Нагибин

МПК: A01G 23/02, A01G 23/06, A01G 23/08 ...

Метки: валки, деревьев

...2 гидроцилиндром . К верхней частикакдой криволинейной рамы прикрепленпневмоцилиндр 4, наполненный сжатым газом, например воздухом. Внутри,пневвтоци 15 линдра порвикно установлен шток 5, к которому присоединена траверса б, с укрепленнызна ней криволинетных нокох 7 волнистогопрофиля, Траверса б установлена с возможностью перемещения по направляющим 8 и2 О снабжена бобышкой 9, в зацепление с которой входит фиксатор 10, установленный наверхней части рамы 1 и приводизы в действие гидроцилиндрох 11. На нижней частикаждой рамы установлены гидроцилиндры 12,25 шольки 13 косеорых упираются в бобышку 9подвижиой траверсы 6 при возврате ножей 7в исходое для работы положение,На оси 2 также шарнирню закреплен захват 14, приводимый в действие...

Номер патента: 341643

Опубликовано: 01.01.1972

Авторы: Воробьев, Мазуренко, Свердловский, Тишкин

МПК: A01G 23/097, B27L 1/00

Метки: деревьев, поваленных, срезания, сучьев

...Далее цикл повтор ожет быть использовано в енности.авт. св.308869 известно резания сучьев с поваленных ающее протаскивающий мерасположенных под углом к устройства поворотных рябух, езания, выполненные с возорота вокруг вертикальных нные на расположенных в одпеременным шагомдорах, монтирован транспортер для одного виткат выброса его я тем, что каждыи . ож сиимеет форму одно о Ритка ния дерева из т в исходное яется,На фиг. 1 изобр зания сучьев с п проекциях; на фиг вид сбоку; на фиг Устройство для ных деревьев соде ния, рябухи 2 про опоры 3 ножей, ройствэ для деревьев в илового рез вид ;верх учьев с пов 1 силозого его механисретрех .тния,ажено устоваленных 2 - нож 3 - то жсрезанияржит ножитаскивающ Предмет изоб ен ия Устройс ных дерев...

Номер патента: 344815

Опубликовано: 01.01.1972

Авторы: Научно, Фириченков

МПК: A01G 1/00

Метки: ветвйй, деревьев, люлодых, отхождения, увеличения, углов, яблониl_

...2 - 3 ся. Обрезку проводят однократно и в поздние сроки.Предлагаемый способ позволл исправить 10 углы отхождения верхних ветвей у сорта коричное полосатое в 1969 г. до 61,6, в 1970 - до 67,6, а нижних ветвей соответственно до 72 4 - 72 8. 15 П тет изобретения Способ увел у молодых дер обрезки однол 20 целью увеличе вей со стволом формировании леток произво ня на х боИзобретение относится к агротехнике, в частности к способам выращивания яблонь в питомнике.Известен способ увеличения углов отхождения ветвей от ствола яблонь, при котором производится двойное укорачивание: первое - до распускания почек, а второе - после образования боковых побегов длиной 10 - 15 сл,Недостатком такого способа является то, что для образования больших углов...

Номер патента: 344817

Опубликовано: 01.01.1972

Авторы: Вигант, Даугавиетис, Иевинь, Латвийский, Озолиньш, Уланд, Эпалт

МПК: A01G 23/081, A01G 23/089

Метки: деревьев, срезания

...на нижнем конце поворотной стойки неподвижного ножа 10 с боковой вертикальной степкой 11, подвижного ножа 12 со стенкой 18 ц гидроццлиндра 14 привода ножа.1.1 епосредствеццо над вертикальной стенкой 11 накопителя смонтирован прижимной рычаг 15 с гпдроцилицдром 16 его поворота.Устройство для срезаштя деревьев работает следующим образом. еревьсв смоговптельнойю стойку 23 и среза 1 о да заклюрезание ис оной и оддеревьев, авидимостьсрезания Устройси устанавханизм цтому, чтоходятся вмещениевлияет кр На фиг. 1 схематически изображено описыаемое устройство, общий вид; на фиг, 2 - 3 Авторыизобретения Я. Я, Уланд,тво подводят к срезаемому дереву лцвают захват 3 и срезающий мет необходимом уровне. Благодаря захват и срезающий механизм...

Номер патента: 344990

Опубликовано: 01.01.1972

Автор: Бобылев

МПК: A01G 23/097, B27L 1/00

Метки: деревьев, обрезки, пачки, сучьев

...деревьев содержит раму с горизонтальным ножом 1, поворотную в вертикальной плоскости балку 2 с установленными на ней ножами-разделителями 3 для срезания сучьев между ствоцами пачки. Ножи-разделители расположены на балке 2 на осях 4 и выполнены с гибким элементом б, пропущенным через проушины б и при помощи пружин 7 и регулировочных колец соединенным с поворотной балкой.В качестве гибкого элемента может быть применен стальноНа каждом концкрюк, а на пружвания длины.5 Устройство для обрезки сучьев с пачки деревьев работает следующим образом.При поднятой балке вмесге с гибким элементом затаскивают пачку стволов на раму.Затем балку опускают, а ножи-разделители О расставляют и тем самым седлают стволыгибким элементом. Тягач протаскивает...
