Патенты с меткой «деревьев»

Номер патента: 1055424

Опубликовано: 23.11.1983

Авторы: Корюгин, Мырсов

МПК: A01G 23/08

Метки: валки, деревьев

...подачи рабочей жидкости, а пневмоцилиндры 6 - впускное отверстие 17 и выпускное отверстие 18, Створки рамы 2 поворачиваются на оси 19 гидроцилиндром 20.Устройство работает следующим образом.40 Направляющие 1 одновременно являются штоками гидроцилиидров 4 55 и снабжены поршнями 5. Гидроцилиидры 4 жестко соединены с пневмоцилиндрами 6, рабочие полости 7 коПри раскрытых рамах и ножах устройство,подводится с помощью стрелы валочно-трелевочной машины (не показано) к дереву и ножи смыкаются при помощи гидроцилиндра 20. При этом сомкнутые ножи 11 не препятствуют дальнейшему смыканию рам для захва- та дерева, так как направляющие 1 и штоки пнермоцилиидров б свободно перемещаются в пазах 14 траверсы 12. Для установки ножей 11 с пневмоцилиндрами...

Номер патента: 1055649

Опубликовано: 23.11.1983

Авторы: Зайцев, Запольский, Лазарев, Мейер, Тарасевич

МПК: B27G 1/00

Метки: деревьев, поваленных

...длин отпиливаемых сортиментов,Машина работает следующим образом,Силовым цилиндром 14 поворотную стрелунаклоняют, одновременно выдвигая и раскрываязахватно-сучкорезную головку 4. Дерево захватывают на некотором расстоянии от комля иперемещают в сторону машины. Затем деревозажимают протаскивающим устройством 5 ипутем перемещения его вправо от машины, азахватно-сучкорезной головки 4 влево от машины,. производят обрезку сучьев со стволадерева. Дерево подают до тех пор, пока ононе коснется упора 15. При касании деревомупора 15 подача прекращается, силовым ци.линдром 12 ложемент 8 подводят под деревои включают раскряжевочное устройство 9,Ввиду того, что резание производится снизу,раскряжевочное устройство 9 не зажимаетсяв процессе...

Номер патента: 1058542

Опубликовано: 07.12.1983

Авторы: Аболь, Залькинд, Кусакин, Логинов, Люманов

МПК: A01G 23/08

Метки: валки, деревьев, лесозаготовительной, машиной

...не только скручивает манипулятор, но и принудительно перемещает его вверх. Осталь.ные силы, действующие па протяжении всего рабочего цикла, пытаются его опустить, В результате манипулятор испытывает циклическое нагружение с переменной знаков, что приводит его к серьезным поломкам.35Цель изобретения - снижение нагрузки на манипулятор лесозаготовительной машины,Указанная цель достигается тем, что валку последующих эа первым деревьев осуществляют в направлении линий, проходящих через центры их торцовых сечений и интервал, расположенный посредине поваленного предыдущего дерева и равный 0,3 его длины. В связи с тем, что ось симметрии захватиосрезающего устройства 1 наведена на середнну 1 пачки 4, дерево 3 падает в направлении линии...

Номер патента: 1060523

Опубликовано: 15.12.1983

Авторы: Дваранаускас, Раманаускас

МПК: B60P 3/41, B60P 7/12

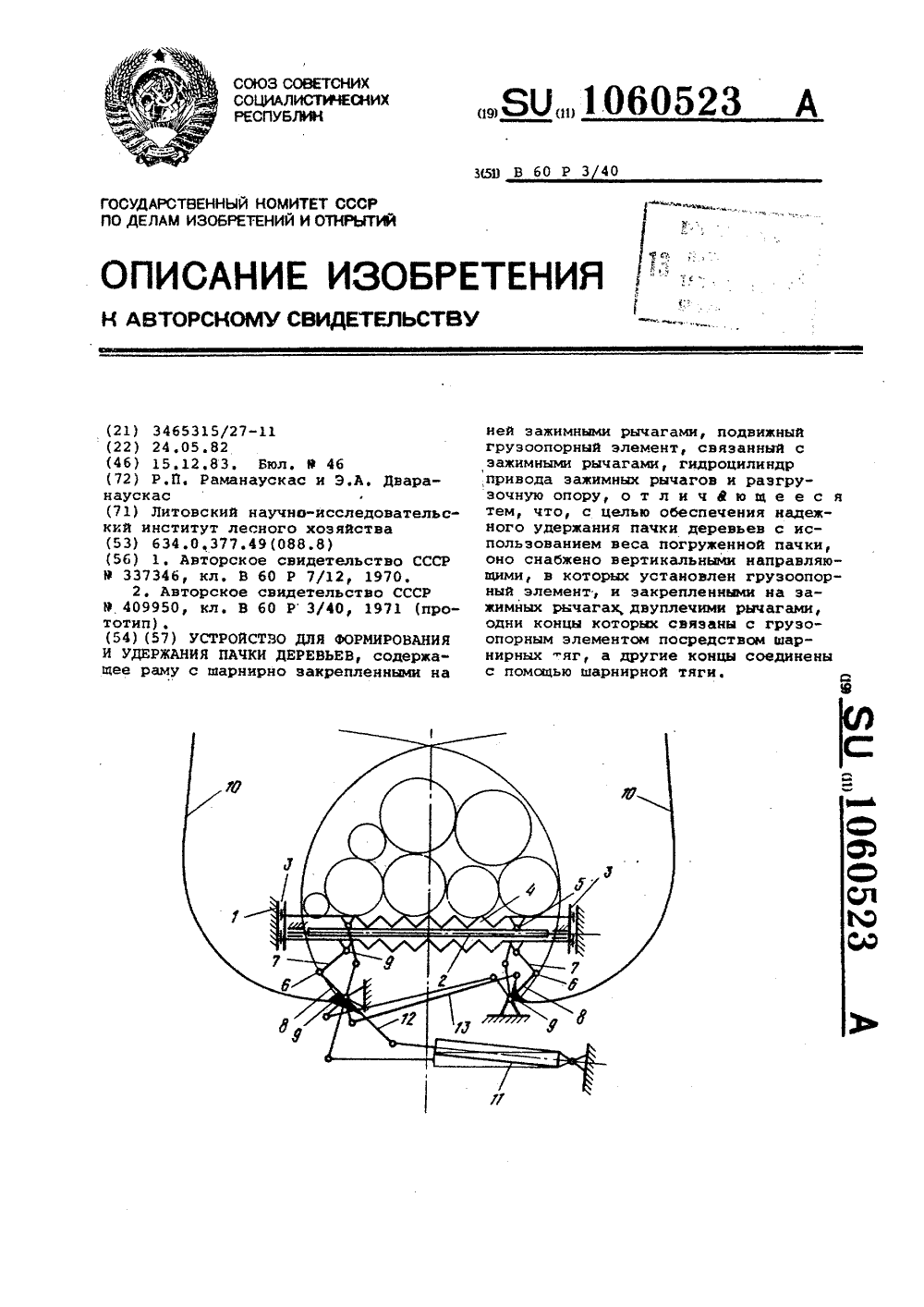

Метки: деревьев, пачки, удержания, формирования

...направляющими, в которых установлен груэоопорный элемент, и закрепленными на зажимных рычагах двуплечими рычагами,одни концы которых связаны с грузоопорным элементом посредством шарнирных тяг, а другие концы соединены с помощью шарнирной тяги,На чертеже схематически изображено предлагаемое устройство, вид спереди,Устройстно содержит поворотнуюнокруг нертикальной оси раму 1, накоторой вокруг неподвижной оси можетповорачиваться разгрузочная опора 2.В направляющих 3 рамы 1 в вертикальной плоскости движется груэоопорныйэлемент 4, через шарниры 5 и 6 посредством тяг 7 и жестко присоединенных двуплечих рычагов 8 связанныйс поворачивающимися вокруг осей 9зажимными рычагами 10. Для привода вдвижение зажимных рычагов 10 уста новлен...

Номер патента: 1060926

Опубликовано: 15.12.1983

Авторы: Кайрюкштис, Русецкас

МПК: G01B 5/02

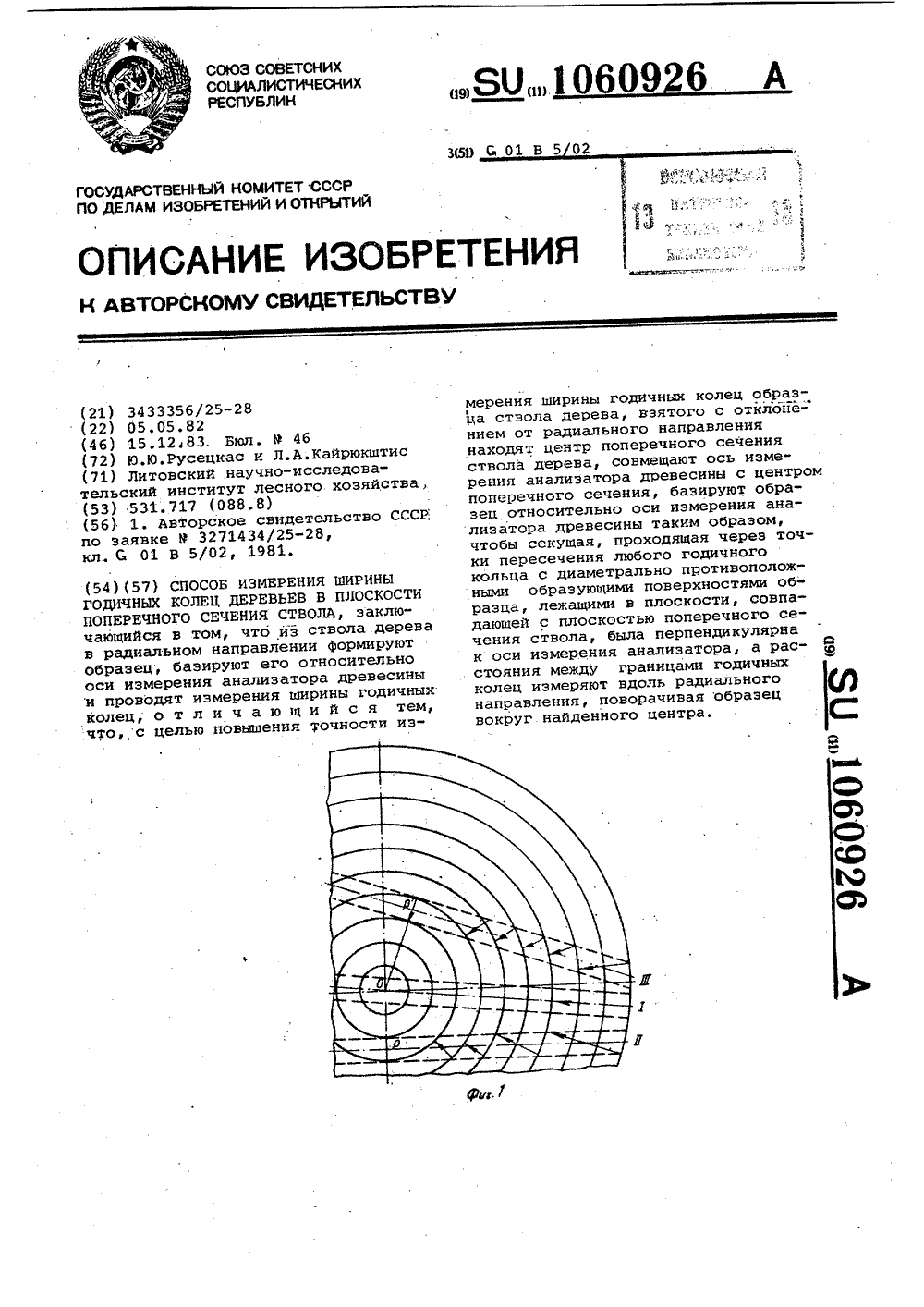

Метки: годичных, деревьев, колец, плоскости, поперечного, сечения, ствола, ширины

...плоскости поперечного сечения ствола,заключающемуся в том, что из стволадерева в радиальном направлении формируют образец, базируют его относительно оси измерения анализаторадревесины и проводят измерения ширины годичных колец, находят центрпоперечного сечения ствола дерева,совмещают ось измерения анализаторадревесины с центром поперечного сечения, базируют образец относительно оси измерения анализатора древесины таким образом, чтобы секущая,проходящая через точки пересечениялюбого годичного кольца с диаметрально противоположными образующимиповерхности образца, лежащими в плоскости, совпадающей с плоскостью поперечйого сечения ствола, былаперпендикулярна к оси измерения анализатора, а.расстояния между границами годичных колец измеряют...

Номер патента: 1063328

Опубликовано: 30.12.1983

Авторы: Брутер, Бычков, Варламов, Кишиневский, Кутейников, Мереуц, Спивак, Фарбер

МПК: A01G 3/03

Метки: деревьев, контурной, обрезки

...режущего аппарата установлено два гидроцилиндраНаиболее близкой по техническойсущности к предлагаемой является машина для контурной обрезки деревьев,содержащая установленную на транс"портном средстве телескопическуюштангу, на которой посредствомкронштейнов установлен гидроцилиндр и режущий аппарат, брус которого шарнирно закреплен на штанге Г 21.Недостаток известного устройст-ва - невозможность обрезки ветвейпод различными углами и на заранеезаданный размер обрабатываемогокоридора,Цель изобретения - увеличениетехнологических воэможностей машины.Укаэанная цель достигается тем,что, брус режущего аппарата снабжен регулируемым упором, а гидроцилиндр установлен с воэможностьюего дискретного крепления,Кроме того, штанга выполнена сС-образными...

Номер патента: 1063334

Опубликовано: 30.12.1983

Авторы: Лахно, Супрон

МПК: A01G 23/08

Метки: бесстружечного, деревьев, срезания

...вращения ножедержателей 9 и 10 и ножей 11 и 12 совпадает с высотой 19 конуса 13 и расположена относительно режущих кромок 16 и 17 ножей 11 и 1 2 под углом А равным1-89Устройство для бесстружечногосрезания деревьев работает следующим образом,При раскрытых ножах 11 и 12 и от 5веденных в крайнее открытое положение зажимных рычагах 4 и 5 среза,ющее устройство подводится к дереву так, чтобы ствол дерева полностьюнаходился между ножами 11 и 12 изажимными рычагами 4 и 5. Затем срезающее устройство опускается на землю и включением гидроцилиндров 6и 7 ствол дерева захватываетсязажимными рычагами 4 и 5, а включением гидроцилиндров 14 и 15 приводят 15 ся в движение ножедержатели 9 и 1 0с ножами 11 и 12 и производитсясрезание дерева.Изготовление...

Номер патента: 1063336

Опубликовано: 30.12.1983

Авторы: Бухрякова, Коростелев, Терешина

МПК: A01G 23/10

Метки: выхода, деревьев, живицы, подсочке, стимулятор, хвойных

...смоловыделения.Известен стимулятор смоловыделения, содержащий пестицид-атраэин и сульфитно-дрожжевую бражку (,1,Однако этот стимулятор не является высокоэффективным, кроме того, наличие в нем лигносульфонатов отрицательно влияет на качество живицыИзвестно применение зеленого мы" ла в качестве пестицида (репеллента) для борьбы с сосущими вредителями в плодовых садах и ягодниках 2 3.Цель изобретения - увеличение 15 выхода живицы при использовании легко приготовляемого и доступного стимулятора.Поставленная цель достигается тем, что в качестве стимулятора вы хода живицы при подсочке хвойных деревьев применяют зеленое мылоЗеленое мыло представляет собой смесь калийных солей - олеиновой и других жирных кислот с содержа нием не менее 40...

Номер патента: 1063596

Опубликовано: 30.12.1983

Авторы: Панев, Ярыгин

МПК: B27G 1/00

Метки: деревьев, поваленных, срезания, сучьев

...Особен но неблагоприятные условия работы возникают при наклоне балки для захна та дерева из штабеля, так как усилие натяжения ветви тягового органа стремится поднять балку или опустить.Цель изобретения - повышение надежности работы и устойчивости.Поставленная цель достигается тем, что лебедка протаскинающего устройства установлена на одной геометрической оси с осями поворота балки,При этом барабан лебедки установлек между опорами осей поворота балки.На фиг, 1 схематически изображена машина для срезания сучьен с поваленных деревьев, общий нид; на фиг. 2 - кинематическая схема машины; на фиг. 3 - узел 1 на фиг, 1.Машина включает самоходное шасси 1, на котором установлена вертикаль ная опора 2, несущая поворотно установленную на...

Номер патента: 1063601

Опубликовано: 30.12.1983

Авторы: Безносиков, Панев, Ульныров, Фурман

МПК: B27L 1/00

Метки: деревьев, поваленных, срезания, сучьев

...явля.ется низкая надежность за счет больших нагрузок на ось крепления приводного поворотного рычага, а также невозможность создания оптимального режущего контура.Цель изобретения - снижение нагрузок иобеспечение оптимальных параметров режущего контура.30Указанная цель достигается тем, что кипе.матнческая связь поворотных рычагов имедгдополнительные двуплечий рычаг;и тягу,На фиг. 1 схематично изображено предла.гаемое устройство; на фиг. 2 - то же, видсбоку.Устройство состоит из корпуса 1, в котором на осях 2 шарнирно установлены поворотные рычаги 3 и 4 с боковыми ножа.ми 5 и 6, закреплен неподвижно верхний 01 энож 7 и установлен гидроцилиндр 8, шток которого шарнирно закреплен на верхнем плече поворотного рычага 3. Поворотные рычаги...

Номер патента: 1064913

Опубликовано: 07.01.1984

Авторы: Дрочнев, Коростелев, Пермина, Селуков, Терешина

МПК: A01G 23/10

Метки: деревьев, подсочки, хвойных

...и повышение качества живицы.Поставленная цель достигаетсятем, что стимулятор наносят непосредственно на срез в виде порошкапутем напыления его на подновку одновременно со вскрытием смоляныхходср,Порошки целесообразно готовитьн заводских условиях и упаковыватьн мешки из водонепроницаемого материала, Порошки гсйовят следующимобразоМ. Сухие кормовые дрожжиили КДТ (концентрат сульфитно-дрожжевой бражки, твердый) высушиваютдо абсолютно сухого состояния и измельчают, например, в ступке до пылевидногосостояния (в распыленномниде стимуляторы наносят на подновКу,)Испытания сухих стимуляторон про.нодят площадконым методом с заранее установленной исходной смолопродуктивностью деревьев на каждой.из площадок, Порошки распыляют спомощью специальных...

Номер патента: 1066806

Опубликовано: 15.01.1984

Автор: Бельмач

МПК: B27L 1/00

Метки: деревьев, подачи, стволообрабатывающие

...и гидроцилиндр подъемаверхней гусеницы с 22,Недостатком этого устройс,".,= является сложность конструкции, обусловленная наличием нескольких гид-роцилиндров (для поворота направляющих Штанг и подъема каретки).Кроме того, при отклонении штангв сторону вместе с кареткой требуется много времени, что ведет кснижению производительности,Целью изобретения является повышение производительности и упрощение конструкции,Указанная цель достигается тем,что в устройстве для подачи деревьевв стволообрабатывающие машины, содер жащем раму, направляющие штанги,на которых посредством ползуновустановлена каретка с верхней приводной гусеницей, нижнюю проводную гусеницу и гидроцилиндр подъема, направляющие штанги установлены на раме жестко, а каретка...

Номер патента: 1068068

Опубликовано: 23.01.1984

Автор: Корнацкий

МПК: A01G 1/06

Метки: двойной, деревьев, плодовых, прививки

...плодовых деревьев 65 Э данном случае на одной и той жекроне у каждого дерева выращиваютветви двух сортов, которые отличаютсяодин от другого по характеру роста иплодоношения, причем нижняя частьствола и нижние ветви у дерева пред-,.ставлены ценным высокоурожайным иобязательно высокозимостойким сортом, а верхняя часть ствола и всеостальные ветви - также ценным высокоурожайным, но может быть несколькоменее эимостойким и даже периодичноплодоносящим сортом. Вследствие такой прививки в одни годы плодоносятвет:ви одного сорта, в другие - другого, а благоприятные годы - обоих сор-.тов.. Предлагаемый способ прививки может быть применен для ускорения вступления плодовых деревьев в пору плодоношения, используя естественнуюскороплодность...

Номер патента: 1068290

Опубликовано: 23.01.1984

Авторы: Грошев, Степанов, Толпыго

МПК: B27L 11/00

Метки: деревьев, измельчения, рубительная, целых

...загрузочный патрон, кожух, ножевой диск с лопатками и контрнож (11 и 21.Недостатком известных машин является низкое качество получаемой 10 щепы по засоренности ее ветками и зеленой массой.Цель изобретения - повышение качества щепы.Цель достигается тем, что контрнож выполнен с пазами, расположенными со стороны его рабочей кромки.На Фиг. 1 изображена схема руби- тельной машины, продольный разрез; на Фиг. 2 - разрез А-А на фиг. 1, схема измельчающего,механизма рубиль ной машины, вид на механизм со сторо ны загрузкй); на фиг. 3 - разрез Б-Б на Фиг, 2 схема измельчающего механизма, взаиморасположение контр- ножа.и нЬжевого диска). загрузочном патроне 10 смонтировано устройство принудительной подачи и поджима ветвей и сучьев в аиде прижимного...

Номер патента: 1069707

Опубликовано: 30.01.1984

Авторы: Бадера, Савицкий, Яворский

МПК: A01G 23/08

Метки: валки, деревьев, навесное

...устройство машины для валкидеревьев включает поперечную балку 1,соединенную с рамой трактора 2. К балке 1шарнирно крепится тяга 3, взаимосвязанная шарнирно с гидроцилиндром 4, соединенным с балкой 1, и Г-образной формырамой 5, которая имеет возможность перемещаться (поворачиваться) вверх-вниз припомощи гидроцилиндра 4 через тягу 3.Г-образная раФа 5 выполнена с направляющими (не показаны), по которым имеет возможность при помощи гидроцилиндра перемещаться (надвигаться) вперед-назад шарнирно подвешенный Н-образный рычаг 6с режущим органом, например фрезой 7,и приводом через гибкую передачу 8 оттрактора 2 (показан вариант механической 5 10 15 20 25 30 35 40 передачи через гибкий вал), Рычаг 6 может при помощи гидроцилиндра 9...

Номер патента: 1070000

Опубликовано: 30.01.1984

Авторы: Концедалов, Питеев

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...с верхними и нижними челюстями для загрузки деревьев, закрепленный на шасси при помощи стрел, ножи сило вого резания и механизм продольного перемещения деревьев, который установлен на одной из стрел захвата и выполнен в виде приводного вальца 13. 15Однако в известной машине не исключается проскальзывание приводного вальца при обрезке сучьев с поваленных деревьев, особенно при обработке деревьев с кривизной, 20 что требует включения реверса. Машина для обрезки сучьев с поваленных деревьев включает самоходное шасси 1, захват для загрузки деревьев с нижней 2 и верхней 3 челюстями, закрепленными на стреле 4, а также механизм .5 продольного перемещения деревьев. Механизм 5 продольного перемещения деревьев включает редуктор б, навыходных...

Номер патента: 1071273

Опубликовано: 07.02.1984

Авторы: Готовко, Занегин, Чупахин

МПК: A01G 23/08

Метки: бесстружечного, деревьев, срезания

...то, что для отделения рабочим органом дерева от корневой системы необходимо еще иметь и подвижный плоский нож, поскольку сама гребенка резать древесину не может. Наличие двух рабочих органов усложняет эксплуатацию такого устройства и делает ее более сложной и металлоем- кой. Кроме того, не всегда представляется возможность совместить плоскость проколов с плоскостью резания плоским ножом, например, при уводе зубьев гребенки из-за пороков древесины, что ухудшает качество срезания дерева. Целью изобретения является повышение качества реза, уменьшение металлоемкости и упрощение конструкции.Достигается это тем, что зубья гребенки выполнены плоскими и обоюдоострыми и снабжены приводом поворота в плоскости резания, причем корпус связан с...

Номер патента: 1071274

Опубликовано: 07.02.1984

Авторы: Герасименко, Никитин

МПК: A01G 23/08

Метки: деревьев, срезания

...24 и 25 с регулировочными гайками 26 и 27, гидроцилиндр 28 и штанга 29 с жестко закрепленным толкателем в виде площадки 30. Шток гидроцилиндра 28 соединен шарнирно со штангой 29 при помощи упора 31, через отверстие которого проходит штанга 23.Над пильным органом 16 на вертикальной оси шарнирно установлен сбрасыватель 32 с гидромотором 33.Работа машины для срезания деревьев протекает следующим образом. Оператор опускает бункер по оси срезаемого ряда на колеса 5 при помощи гидроцилиндров 2, включает гидродвигатели 9, 17, 33 и подачу масла в гидрораспределитель 22. При этом под действием масла поступающего, например, в штоковую полость Д гидро- цилиндра 28 (золотник гидрораспределителя 22 занимает крайнее правое положение) шток цилиндра...

Номер патента: 1071428

Опубликовано: 07.02.1984

Авторы: Захаров, Коробов, Самодов

МПК: B27G 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...закрытия его Б цидз)пружие 3 ь 3 (не показаны) и раскрытиян виде гидроцилиндра (3 е показан.Кйретка 7 сосДинена с Гибким эаме 3 утым органом 9, охнатына:о 3 им вс 33330 Бые ролики 10. Гибт(ий сргс.е 3 9 соеГинен с выдвижной балкой б. 3.,.3 сБ 3 ж -нсаЯ балка б снабжена Рота се(3 Баюмимеханиз 33 ом н ниде тягогых рогикон11 и 12, установленных нй поворотныхс г 30 мощь 30 ГиДрОцили НД 3 а 3 рь ч э еэ х14 и 15.ЕЗЫттБИ 3333 а Я бйЛКс. о С т 3 о Гж ;, т с;,стслзамкнутым тяГОВым Оргае(О 3 Б БЕдец пи 16, Огибй 3 ощсй нй од 3033холостую звездочку 17,. а цэ сторомприноднуео звездочку 18, хине:.:йтичес 3(И СРЯЗсЕННУЕО С ТяготвтЫМЕ( вЗЛИ амя. 1 и 12 с помощью цегЕЕх г 30 редэч19, 20 и зубчьттетх перс;,о 1 л 22Однй ИЭ КОТОРЫХ ИМЕЕТ 3303:Е:т .От...

Номер патента: 1071480

Опубликовано: 07.02.1984

Автор: Кусакин

МПК: B60P 7/12

Метки: деревьев, закрепления, лесозаготовительной, машине

...24 с помощью шестерни 25, закрепленной на балке 1, и рейки-поршня 26 гидроцилиндра 24, закрепленного на кожухе 2.На раме лесозаготовительной машины установлен гидроманипулятор 27 с захватом 28. Для уменьшения возможности самопроизвольного сбрасывания с кожуха 2 де 5 10 15 20 25 30 35 40 45 50 55 ревьев на нем можетупор 29.Устройство работает следующим образом.После укладки гидроманипулятором 27 деревьев на трубчатый кожух 2 производят обвязку пачки с помощью обвязочной петли 12 путем ее набрасывания и затяжки. При этом открытую с помощью гидро- цилиндров 10 и 11 тросовую петлю 12 поворачивают с помощью шестерни 25 и рейки-поршня 26 из положения г (фиг. 4) в положение д. После этого обвязочную петлю 12 затягивают на комлях пачки...

Номер патента: 1074432

Опубликовано: 23.02.1984

Автор: Заикин

МПК: A01G 23/08

Метки: вертолетом, деревьев, заготовки, корня

...вертолета; неизбежна ручная прицепка чокера к грузовому канату вертолета; увеличивается необходимая величина вертикальных перемещений вертолета при натяжении каната, за счет увеличенной длины грузового каната и чокера.Целью изобретения является повышение производительности.Указанная цель достигается тем, что осуществляют чокеровку группы деревьев, перед прицепкой по крайней мере один из чокеровочных тросов располагают горизонтально, а отделение стволовой части от корневой осуществляют взрывом одновременно у всей зачокеровочной группы деревьев.На чертеже изображена схема чокеровки деревьев для забора с корня вертолетом. 2Способ осуществляется следующим образом.Группу деревьев 1 и 2, предназначеннуюдля транспортировки в...

Номер патента: 1076647

Опубликовано: 28.02.1984

Авторы: Гофман, Любимов, Перельмитер, Стесин, Флеер

МПК: F15B 11/04

Метки: деревьев, срезания

...гидролинии 3 подвода гидромотора 2.Работа устройства для срезания деревьев характеризуется тремя фазами: подвод пильного механизма к дереву, срезание дерева и отвод пильного механизма в начальное положение.40 В режиме подвода давление в гидроприводе пильного мехавизма опеределяется сопротивлением холостс му вращению цепного режущего органа,1. При этом сопротивление движению гидроцилиндра 5 подачи в несколько раз меньше.В режиме подвода устройство работаетследующим образом.Пильный механизм 1 с цепным режущим органом 11 приводится в действие гидромотором 2, питаемым рабочей жидкостью от насоса 21 через подводящую гидролинию 3. Часть рабочей жидкости отводится от подводящей гидролинии 3 через напорную гидролинию 6 и дроссель 14 в рабочую...

Номер патента: 1076030

Опубликовано: 28.02.1984

Авторы: Короткий, Фефилов

МПК: A01G 23/10

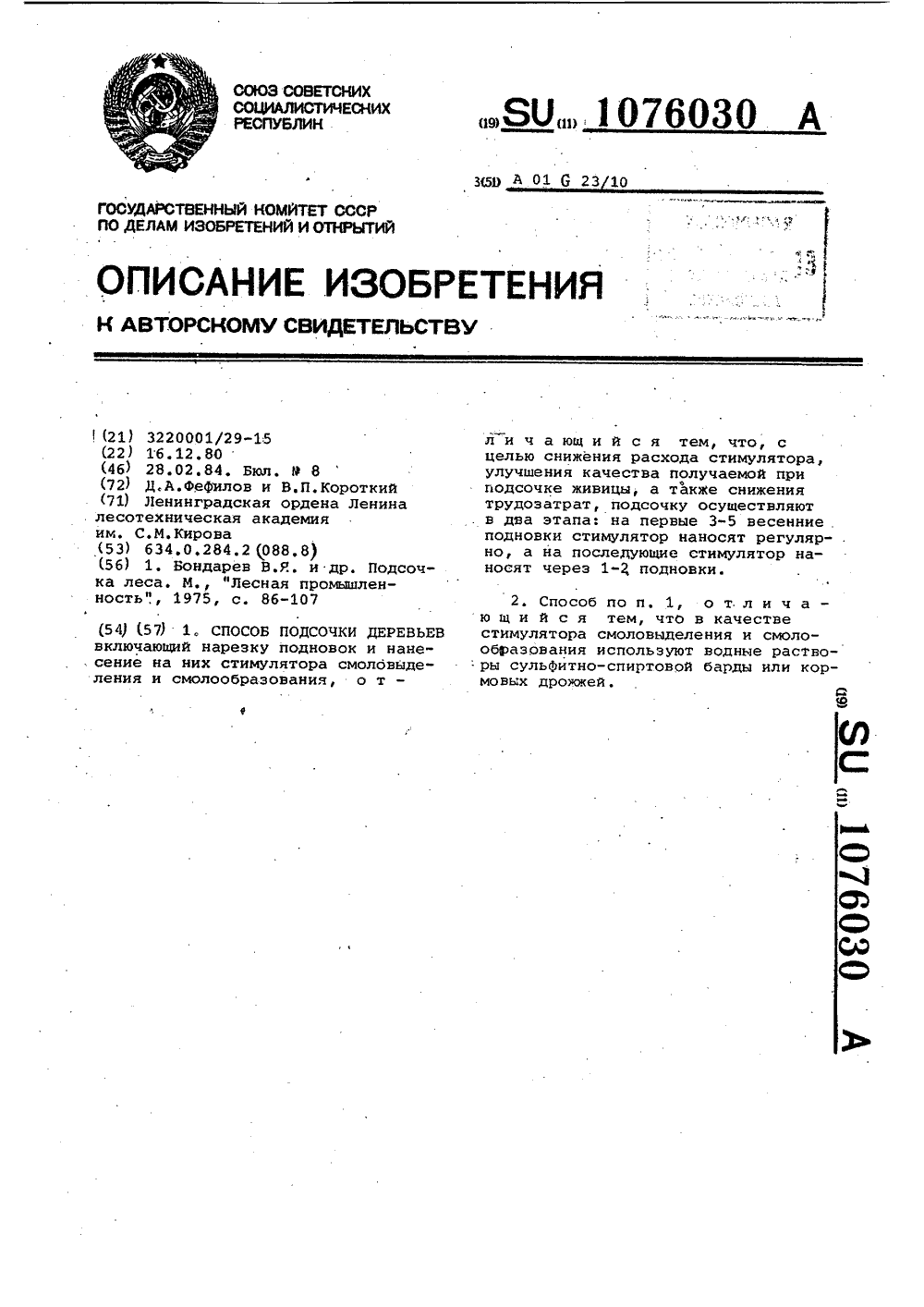

Метки: деревьев, подсочки

...стимулятора смоловыделения и смолообразования используют водные растворы сульфитно-спиртовой барды или кормовых дрожжей.Техника нанесения подновок заключается в следующем. Первые 3-5 подновок делают известным способом с регулярным нанесением стимуляторов, включая нанесение двух подновок до наступленияактивного смоловыделения. В дальнейшем в течение всего летнего сезонаподновки стимулируют периодически,Эффективность смоловыделения припериодическом стимулировании достигается также нанесением реагентанасмоловыделительную кромку срезас полным покрытием заболонной древесины и луба.П р и м е р 1, Три пробных площади по 50 деревьев в каждой йодсачивают с применением водного раствора сульфитно-спиртовой барды. Напробе Р 1 реагент наносят...

Номер патента: 1076033

Опубликовано: 28.02.1984

Авторы: Ладейщикова, Ладных, Пастернак, Усцкий

МПК: A01J 5/00

Метки: губке, деревьев, корневой, массового, обыкновенной, отбора, очагах, сосны, устойчивых, усыхания

...веса ипо убыли веса до и после экстрагирования определяют содержание смолистых веществ, извлеченных хлороформом,в процентах к исходному весу навески (А),Для определения .контроля содержания экстрактивных веществ в данномнасаждении одновременно берут образцы луба от.десяти здоровых деревьев,произрастающих в межочаговых пространствах этого насаждения, выполняюттот же анализ и вычисляют среднюювеличину содержания смолистых веществ ( В),Затем определяют устойчивость длякаждого устойчивого дерева по отношению содержания в лубе ствола смолистых веществ к норме смолистостилуба ствола для данного насаждения.1076033 Категориясостояния дерева Времяотбораобразцов,месяц Нт щ Ке т1 т аЩ Фвтпосле раскопкикорней до раскопкикорней Насаждение И класса...

Номер патента: 1076285

Опубликовано: 28.02.1984

Авторы: Коробов, Миронов, Рахманин, Семенов, Чайкин

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...стрела, состоящая из двух параллельных балок с протаскивающим механизмом и захватно-сучкорезным органомсмонтированным на концах выдвижньйбалок стрелы и представляющим собойсвязывающую балки арку, на которойустановлены поворотные рычаги с сучкорезиыми ножами 1 .Недостатками этой машины являются сложность конструкции, обусловленная наличием двух параллельных балок,и недостаточная обзорность при захватедерева иэ-за наличия арки,Известна также машинадля обрезкисучьев с поваленных деревьев, содержащая смонтированную на шасси поворотнуюплатформу со стрелой, имеющей установленное на ее конце захватно-сучкореэное устройство с двумя парами поворот;ных сучкорезных ножей, оси поворотакоторых параллельны продольной осистрелы, и зажимные...

Номер патента: 1079437

Опубликовано: 15.03.1984

Авторы: Мелюхин, Свиридюк, Четин

МПК: B27L 1/00

Метки: деревьев, обрезки, стволов, сучьев

...землю, что не позволяет, известными способами перерабатывать сучья: отделять древесную зелень и получать качественную технологическую 1 цепу. По этой причине сучья полностью не используются. Для механизированной переработки сучьев известными способами они должны быть ориентированы комельками в одну сторону.Цель изобретения - повышение эффек О тивности обрезки за счет сбора и накопления ориентированных в одну сторону сучьев.Указанная цель достигается тем, что в установке для обрезки сучьев со стволов деревьев, содержащей механизмы захвата и протаскивания дерева и сучкорезное устройство, захват выполнен в виде ориентировщика-накопителя сучьев, имеющего расположенные перед сучкорезным устройством челюсти, расстояние между которыми...

Номер патента: 1080963

Опубликовано: 23.03.1984

Авторы: Дербин, Кочегаров, Чайка

МПК: B27L 1/00

Метки: деревьев, сучьев

...загрузочное уст.ройство, протаскивающий механизм исучкорезные головки, смонтированныезо.наогоре с переменным шагом,сучкорезные головки смонтированы на опоре свозможност ью пере мещения в верти каль-ной и горизонтальной плоскостях иподпружиненц относительно нее вэтих плоскостях. .5На фиг, 1 показано устройство дляочистки деревьев от сучьев в рабочемположении; на фиг. 2 - сучкореэнаяголовка, установленная на опоре. Устройство для очистки деревьев от сучьев содержит базовый трактор 1, 63при цепн ую фе рму 2, на которой уст ановлены протаскивающий механизм 3 и его привод 4, загрузочные манипулято ры 5 и 6, суч коре зные голо вки 7. Сучкореэная головка 7 имеет неподвижный нож 8 и два подвижных ножа 9, поворот которых осуществляется...

Номер патента: 1082611

Опубликовано: 30.03.1984

Авторы: Зепалов, Коробов, Манухин, Самодов

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, сучьев

...установки общийвид; на Фиг.2 - то же, вид сверху.Установка содержит основание 1, накотором закреплена опора 2 с установленным в ней пустотелым валом 3,На алу 3 жестко крепится барабанс винтовыми ребрами 5. Вал 3 кицематически связан с приводом 6 барабана 4, состоящим из электродвигателя и редуктора (це показаны). Внутри вала 3 устацовлен второй приводной вал 7, ца котором жестко закреплена пляцшайба 8. Вал 7 снабжец приводом 9, На плацшаибе 8 закреплены сучкорезные головки 10 и прижимные ролики 11. Каждая сучкорезная головка 10 снабжена приводом сведения и разведения ножей (не показаны), а ролики 11, закрепленные на поворотном рычаге 12, снабжены гидроцилиндрами 13 поджима, вторые концы которых закреплены на плацшайбе 8, Поворотный/...

Номер патента: 1082649

Опубликовано: 30.03.1984

Автор: Корпан

МПК: B60P 3/41

Метки: деревьев, трелевки

...на арке, канатную петлю 1 .Недостатком данной машины является то,что подвеска захвата на цепяхмешает при заборе пачки деревьев,так как клыки скользят по ним.Наиболее близкой к предлагаемойявляется машина для трелевки деревьев, содержащая самоходное шасси,на раме которого установлена арка с15возможностью поворота в продольнойвертикальной плоскости от шарнирнозакрепленных на раме гидроцилиндров,и шарнирно закрепленный на конце ар"ки захват с канатной петлей 2 3.20Недостатками известной машины являются невысокие эксплуатационныевоэможности.Цель изобретения - повышение эксплуатационных возможностей.25Поставленная цель достигаетсятем, что машина для трелевки деревьев, содержащая самоходное шасси, нараме которого установлена арка с...

Номер патента: 1083965

Опубликовано: 07.04.1984

Авторы: Алкснис, Вейдеман, Вигант, Розиня, Рубулис, Эпалт

МПК: F15B 11/04

Метки: деревьев, захвата, корня, накопления, срезании

...виде одностороннего гидрозамка, пабжеппого регулятором давления срабатывания. Онн состоят из корпуса 12, в котором размсцепы обратный клапан и механизм уп 1 ав,1 ения обратным клапаном, Запорный э 1 сч 11 т обратно 1 о клапана вь 1 полнен в виде шарика 13, который пружиной 14 приж,1 т к с 1,1 у в корпусе 12. В корпусе клапана выпи,щепы рпбо 1 иполости а и б и полость упра 1.лс:1 ия в. Механизм управления обратным клапаном сотоит из плунжера 15, одип конец которого выполнен в виде иглы и прдпаз:1 ачеп для взаимодействия с шариком 13 и открытия обратного клапана, второй конец выполнен с резь 5 1 О 15 20 25 30 35 40 45 50 2бой с закрепленными на нем гайкой 16 и контргайкой 17. Плунжер 15 имеет возможность перемещения в осевом направлении в...
