Патенты с меткой «деревьев»

Номер патента: 531518

Опубликовано: 15.10.1976

Авторы: Балезин, Васильев, Волков

МПК: A01G 23/08

Метки: деревьев, срезания

...ножей коромысла.На чертеже показано предлагаемое устройство, общий вид.Устройство для срезания деревьев содержит ножи силового резания, выполненные в виде двух рычагов 1 с расположенными навстречу друг другу резцами 2, каждый из которых соединен с силовым цилиндром 3 его возвратно- поступательного перемещения и вместе с ним установлен на качающемся от силового цилиндра 4 надвигания ножей коромысле 5, закрепленном на основании 6 при помощи оси 7. Прц этом рычаги ножей установлены на коромыслах в направляющих 8. ает устройство следующим образом. еверсивной подаче рабочей жидкости в силовых цилиндров 3 ножи силового совершают возвратно-поступательное ение относительно коромысел 5. При идкости в штоковую полость силового а 4...

Номер патента: 531520

Опубликовано: 15.10.1976

Авторы: Балезин, Васильев, Волков

МПК: A01G 23/08

Метки: деревьев, срезания

...тем, что направляющие рычаги установлены на основании при помощи общей оси, на которой закреплено зубчатое колесо, а на полотнах ножей силового резания укреплены зубчатые рейки, сопряженные с зубчатым колесом.На фиг. 1 показано предлагаемое устройство, общий вид; на фиг, 2 - разрез по А - А на 5 фиг. 1.Устройство для срезания деревьев содержитоснование 1, на котором на оси 2 установлено зубчатое колесо 3. Это колесо через рычаг 4 связано с гидроцилпндром 5 перемещения но жей вдоль пропила. На осн установлены качающиеся с помощью привода надвигания 6 направляющие рычаги 7 коробчатого сечения, в направляющих роликах 8 которых установлены полотна 9 ножей 10.15 Полотна снабжены зубчатыми рейками 11,сопряженными с зубчатым колесом...

Номер патента: 531729

Опубликовано: 15.10.1976

Авторы: Дорин, Еникеев, Мальцев, Манухин, Соколов, Стефанов, Табунов, Чайкин

МПК: B27G 1/00

Метки: деревьев, поваленных, протаскивающее

...фиг. 2 - сечение по А - А на фиг. 1.Устройство состоит из каретки 1, подвижноустановленной при помощи катков 2 на на правляющих рамы 3, поворотного круга 4 сдвумя дугообразными пазами 5 и 6, поперечной направляющей 7, зажимных упоров 8 с пальцами 9 и втулками 10, оси 11, блоков 12 с осями 13, направляющих планок 14, рабо чей 15 и холостой 16 ветвей тягового органа с531729 Фиг. 3клиновыми зажимами 17 для их крепления на поворотном круге 4,Устройство работает следующим образом.При натяжении ветви 16 тягового органа холостого хода круг 4 поворачивается вокруг оси 11, своими пазами 5 и 6 взаимодействует посредством втулок 10 с пальцами 9 и раздвигает зажимные упоры 8, перемещая их по поперечной направляющей 7 в крайние положения. При этом...

Номер патента: 532521

Опубликовано: 25.10.1976

Авторы: Голышихин, Кабаргин, Фетисов

МПК: B27B 25/00

Метки: деревообрабатывающие, деревьев, подачи, станки

...обрабатываемого ствола,елью изобретения является улучшение ования поверхности обрабатываемого приводные гусеницы и снабженных инди устроиство, вид сбоку.Устройство состоит из нижней приводной гусеницы 1, установленной на фундаменте с помощью шарнира 2, верхней приводной гусеницы 3 и приспособления 4 дляподьема верхней гусеницы, которое выполнено в виде двухзвенных механизмов 5, соединяющих нижнюю и верхнюю приводные гусеницы и состоящих из ломающихся рычагов, Нижние плечи этих рычагов снабжены кронштейнами 6, к которым присоединены штоки гидроцилиндров 7, смонтированныхна фундаменте,Устройство работает следующим образом.Дерево 8 укладывается комлевой частьюна нижнюю гусеницу 1, включаются механизмы 5 и ломающиеся рычаги...

Номер патента: 532526

Опубликовано: 25.10.1976

Авторы: Багаев, Конюхов, Мизев, Осокин

МПК: B27L 1/00

Метки: деревьев, обрезки, поваленных, стволов, сучьев

...6 и 7, смонтированных в подшипниковых опорах Я на рамах 9 и 10. Шнековые барабаны 6 и 7 снабжены приводамиих реверсивного вращения в виде двигате лей 11 и 12 и коробок передач 13 и 14.Соединение шнековых барабанов 6 и 7 скоробками 13 и 14 выполнено карданами 15равных угловых скоростей. На внешних кромках шнеков шнековых барабанов 6 и 7 па раллельно их поверхности закреплены ленточные режущие элементы 16, Рамы 9и 10 установлены на одном конце станины 1 шарнирно с возможностью поворота вгоризонтальной плоскости при помощи шквор ней 17, а на другом конце - с возможно1 Ф 1 г 1 б Составитель Т, КрюковаРедактор Д. Пинчук Техред О. Луговая Корректор Т. Чаброва Заказ 5459/189 Тираж 654 Подписное ЦНИИПИ Государственного комитета Совета...

Номер патента: 534201

Опубликовано: 05.11.1976

Авторы: Привалов, Цыцив

МПК: A01G 3/053

Метки: деревьев, кроны, обрезки

...1 посредством втулки 13 за- вокруг вертикальной оси, При этом штантакреплена на кулисе 14, шарнирно прикреп- несколько поворачивается и захват 7 толленной посредством пальца 15 на стойке 16.ф кагеля 6, упираясь в ветку и внедряясь, вОси штифтов 17 и пальца 15 расположены нее шипами 8, воспринимает на себя реек,в горизонтальной плоскости, в связи с чем тивный момент,,штанга в сборе может качаться на кулисе При дальнейшем нажиме,на ручки 10,14 и поворачиваться вместе с втулкой 13, вращающийся режущий аппарат 3 внедряетсяапреимущественно в горизонтальной плоскос- в ветку, а толкатель 6, сжимая пружину 9,ти. передает толкаюшее усилие на среэаемуюВ нижней части стойки 16 выполнен па- ветку. Среэаемая часть ветки отклоняется,лец 18,...

Номер патента: 534357

Опубликовано: 05.11.1976

Авторы: Голышихин, Кабаргин, Коробов, Миронов, Рыбаков, Урин, Югов

МПК: B27G 1/00

Метки: деревьев, поваленных

...выполненный в виде ножа 9, На этой же поворотной раме 4 смонтировано раскряжевочное устройство 10, 20К рамс. 4 консольно прикреплен приемныйстол 11, соединенный с ней при помощивертикального шарнира 12, который даетвозможность столу 11 складываться вгоризонтальной плоскости для транспортиров-Ики. Приемный стол 11 имеет рольганг13 и устройство 14 для пролысин бревен,установленные относительно друг другапараллельно с зазором, перекрываемымповоротньпк: затвором 15, установленным Эна оси 16, Отсекатель 1 7 предназначендля направления бревна либо в устройство14 для пролыски, либо в карман-накопитель 18 На приемном столе 11 имеетсязамок 10, предназначенный для сседин;пия его с. поворотной рамой 4 в рабочемположении. Рама 4 при помощи шарнира3...

Номер патента: 535053

Опубликовано: 15.11.1976

Авторы: Прокофьев, Чертов

МПК: A01G 23/08

Метки: валки, деревьев, направленной

...снабженной натяжным устройством, закрепленным на валочном упоре.На фиг, 1 изображено описываемое устройство, вид сбоку; на фиг, 2 - то же, вид сверху.Устройство содержит раму 1 с закрепленной 2на ней стойкой 2, снабженной упорами 3. На ось стойки 2 помещены втулки 4, жестко скрепленные с телескопическими кронштейнами 5. Кронштейны 5 соединены со стойками 6 и 7 и зафиксированы на них посредством шайб 8 и шплинтов 9, а к стойкам 6 и 7 прикреплен ограждающий брус 10, К брусу прикреплен кронштейн 11 с отверстием для натяжного устройства, выполненного в виде резьбового 1 о стержня 12 с гайкой 13 и сферической шайбой14. Другой конец стержня 12 снабжен отверстием для соединения его с пружиной 15, соединенной посредством ушка 16 со стойкой 2,...

Номер патента: 535879

Опубликовано: 15.11.1976

Авторы: Клаус, Симо

МПК: A01G 23/08

Метки: деревьев, направленного, повала

...например типа винтового.Возможен другой, вариант устройства, на- Ю пример, шарнирная точка соединения рычагов может быть не посередине, а на конце рычагов, а гидравлический цилиндр 3 может быть установлен где-либо в средней части между рычагами. Вместо рычагов можно ис пользовать сплошную деталь, в которой клинья или по крайней мере один клин будет псремещаться по направляющим. Можно такж сделать так, чтобы гидравлический цилиндр работал в качестве элемента конструкции, на концах которого были бы установлены клинья.Согласно последнему конструктивному решению путь движения клиньев остается практически прямолинейным. Однако преимущест ва, получаемые при наличии криволинейно: тпути движения клиньев, очевидны, так как этом случае клинья...

Номер патента: 535924

Опубликовано: 25.11.1976

Авторы: Копылов, Кусакин, Лахно, Смолин

МПК: F15B 11/04

Метки: валки, гидропривод, деревьев, срезания, устройства

...дерево, поджато с некоторым усилием Рд, полости гидроцилиндра 15 с помощью распределителя 4 запираются, и начинается процесс срезания дерева. При этом жидкость от насоса 3 через распределитель 5 поступает в гидромотор 6 срезающего органа, а также через дроссель с регулятором и обратным клапаном 9 в поршневую, полость гидроцилиндра 7 надвигания срезающего органа на дерево. Скорость надвигания срезаю- щего органа на дерево зависит от проходного сечения дросселя с регулятором и обратным клапаном 9, и опа может регулироваться трактористом-оператором валочной машинь.,В процсссе срезания дерева насос 10, приводимый в действие гидромотором б, будет,по напорной магистрали через обратный клапан 18 производить зарядку гидроаккумулятора 14. Причем...

Номер патента: 536047

Опубликовано: 25.11.1976

Авторы: Стефанов, Учакин

МПК: B27L 1/00

Метки: деревьев, поваленных, срезания, сучьев

...цель достигается топора смонтирована на самоходном шарнирправленприводяНа чройстводерсвье стью по я дерев роцилинд чески из учьев с но, с возможноии протаскнвани, например, гидертеже схематидля срезания св, общий внд. орота в напри помощи ра.бражено уст- поваленных о шасси 1 смонтироваворота в направлении пора 2, на которой по- ного кронштейна 3 остью поворота в зералка 4 с режущим орощим механизмом б с шарнирно-закрепленнои празле ии протаскивается с помощью гидНа раме самохсдногна с возможностью попротаскивания деревасредством промежутоустановлена с возможнтикальной плоскости бганом 5 и протаскивазахватом 7. Поворотна шасси опоры 2 в нания дерева осуществлроцилиндра 8. 20 Работает Балка 4 ганом 5 на смыкаются н...

Номер патента: 536960

Опубликовано: 30.11.1976

Автор: Леонов

МПК: B27B 23/00

Метки: бесстружечного, деревьев, орган, режущий, срезания

...в ее вершинной части с внутренней стороны.На фиг. 1 схематично изображен предлагаемый режущий орган для бесструкечного ".резания деревьев, общий вид; на фиг. 2 - то же, вид в плане; на фиг. 3 - режущий орган со скосом; на фиг. 4 - то же, вид в плане; на фиг. 5 - режущий орган с державками, имеющими стенки с асимметричны л заострением. Режущий орган включает нож 1 с режущейкромкой 2, пустотелые державки 3 Ъ-образной формы и каналы 4.Стенки 5 деркавок 3 выполнены с режущи ми кромками 6. Державки 3 в своей вершинной части с внутренней стороны имеют скосы 7. Стенки 5 канала имеют грань 8, образуящую асимметричное заострение.Режущий орган осуществляет среза:ис де- О ревьев следующим образом.Тонкомерные деревья, диаметр которых...

Номер патента: 537810

Опубликовано: 05.12.1976

Авторы: Самодов, Семенов, Фомичев

МПК: B27G 1/00

Метки: деревьев, поваленных, срезания, сучьев

...державки 2 с ножами для срезания сучьев,механизм для срезания вершин, включающий кронштейны 3 с осями 4, на которых установлены рычаги 5 и 6 с ножами 7.Рычаги 5 и 6 соединены между собой син хронизатором 8 в виде крестообразной гибкой тяги. Один из рычагов, например 6, снабжен пружиной 9, На кронштейнах 3, смонтированных на балке основания 1, установлены упоры 10. Державки 2 переме щаются возвратно-поступательно при помо 537810щи гидроцилиндров (на чертеже не показаны), а на одной из них установлен кулачок-упор 1 1.Устройство для срезания сучьев работает следующим образом,Перед загрузкой дерева устройство находится в исходном (раскрытом)положении,т. е, державки 2 с ножами для срезаниясучьев посредством гидроцилиндров и поворотные рычаги...

Номер патента: 538695

Опубликовано: 15.12.1976

Авторы: Миронов, Рукосуев

МПК: A01G 23/08

Метки: деревьев, направленного, подпиленных, сталкивания

...применять ручные рь аги-лопатки, а также для сталкивания бол крупных в диаметре осится 54) УСТРОЙСТВО ДЛЯ НА ПОДПИЛЕНИзобретение отн к ышленности.Известно устройство для валки деревьев в заданном направлении, включающее два упорных блока, соединенных гидравлическим силовым цилиндром, раздвигаемым в продольном направлении 1. Недостатком такого устройства является наличие упорных блоков, которые создают значительные неудобства при его применении, что не позволяет использовать устройство в широких масштабах.Наиболее близким к предлагаемому является устройство для направленного сталкивания подпиленных деревьев, включающее гидроцилиндр, на штоке которого закреплена вилка для упора в ствол дерева, и опору гидроцилиндра 21,Наличие опоры...

Номер патента: 538924

Опубликовано: 15.12.1976

Автор: Гребенщиков

МПК: B60P 3/41, B62D 53/06

Метки: деревьев, погрузки, транспортировки

...ихсцепке,С целью снижения центра тяжести транспортируемого груза и улучшения условий сцепки в предлагаемой машине передняя часть рамы полуприцепа выполнена П-образной формы.На фиг, 1 показана предлагаемая машина,общий вид; на фиг. 2 - момент сцепки тягачаи полуприцепа, вид сбоку; на фиг, 3 - разрезпо А - А на фиг, 1; на фиг, 4 - вид по стрелке5 на фигПолуп 1. 2.рицеп состоит из П-образной рамы фиксирующего устройства 2, коника 3, буксирного прибора 4 и опорного устройства 5.Для сцепки полуприцепа с опорно-сцепнымустройством 6 тягача в пазу рамы полупри 5 цепа установлен шкворень 7, Для сцепки полуприцепа с тягачам последний подается назад, при этом опорно-сцепное устройство 6тягача вводится в паз П-образной рамы полуприцепа,10 При...

Номер патента: 539558

Опубликовано: 25.12.1976

Авторы: Воинов, Некрылов, Смирнов, Туленинов

МПК: A01G 23/04

Метки: выкапывания, деревьев

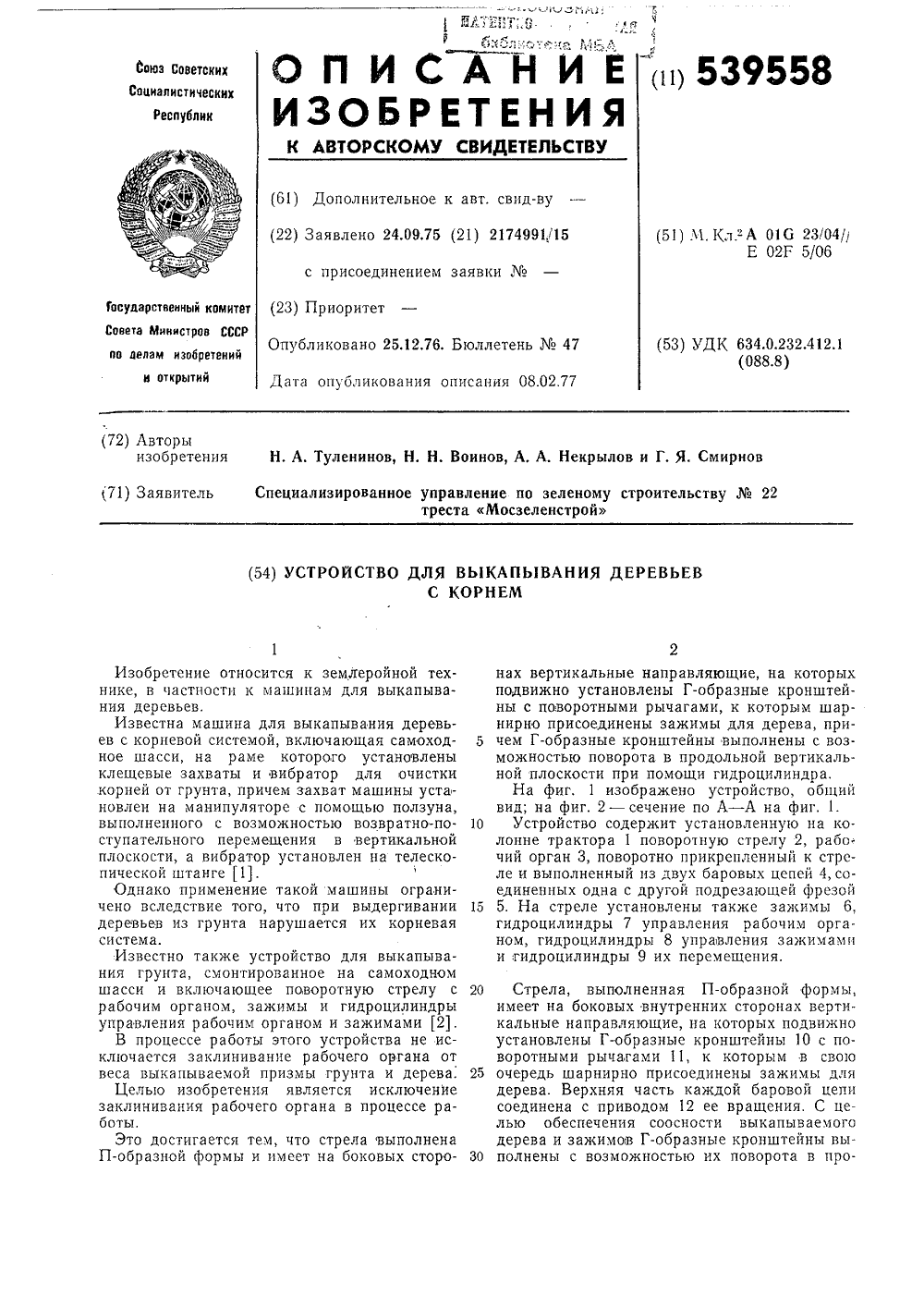

...5. На стреле установлены также зажимы 6, гидроцилиндры 7 управления рабочим органом, гидроцилиндры 8 управления зажимами и,гидроцилиндры 9 их перемещения. ла, выполненная П-образной формы, а боковых внутренних сторонах вертие направляющие, на которых подвижно лены Г-образные кронштейны 10 с потми рычагами 11, к которым в своюшарнирно присоединены зажимы для Верхняя часть каждой баровой цепи на с приводом 12 ее вращения, С цебеспечения соосности выкапывае мого и зажимов Г-образные кронштейны выы с возможностью их поворота в про3дольной вертикальной плоскости при помощи гидроцилиндров 9,Работает устройство следующим образом.Совмещают продольную ось зажимов с осью ствола выкапываемого дерева и выдвижением штоков гидроцилиндров 8...

Номер патента: 539563

Опубликовано: 25.12.1976

Авторы: Антсон, Крыльцов, Некрасов, Прилепин

МПК: A01G 23/08

Метки: валки, деревьев, направленной, срезания

...из корпуса 1, установленного с возможностью возвратно-поступательного перемещения по направляющей балке 2, На корпусе 1 размещены силовой цизэ линдр импульсного действия 3, срезающийнож силового резания 4 и подрезающий нож 5. Нож силового резания 4 закреплен на вертикальном валу 6, который через кривошип 7 соединен с цилиндром импульсного действия 3, установленным на корпусе 1 шарнирно, Нож силового резания 4 выполнен с упором 8 и размещен в выемке 9 корпуса 1. Подрезающий нож 5 укреплен на упоре 10 корпуса 1. На направляющей балке 2 установлены реле давления 11 и пружина 12, контактирующая с реле 11 и корпусом 1. Сама направляющая балка 2 укреплена посредством кронштейнов 13 на раме 14 лесозаготовительной машины.В исходном перед...

Номер патента: 545293

Опубликовано: 05.02.1977

Автор: Шегельман

МПК: A01G 23/06

Метки: деревьев, заготовки, корнями

...в виде рамы 2 с зажцмным устройством, состоящим, например, из верхней толкающей челюсти 3 и нижней корчевальной челюсти 4, На раме 2 смонтировано приспособление для очистки корней от грунта. Оно,выполнено,в виде подвижной плиты 5 с шипами 6 на ее рабочей поверхности и снабжено виоратором 7. Подвижная плита 5 может быть соединена с,вибратором 7 при помощи подпружиненных штоков 8 и установлена ча основании 9, Основание 9 соедцнечо со штоком силового цилиндра 10, гильза которого прикреплена к раме 2. Поворот челюстей 3 ц 4 осуществляется силовыми цилиндрами 11 ц 12, а поворот рамы 2 - силовыми ццлпндрамц 13,Когда машина подъезжает к дереву, верхняя 20 толкающая челюсть 3 валит его, а ш;жняя 4 докорчевывает корневую систему. После...

Номер патента: 545296

Опубликовано: 05.02.1977

Авторы: Антсон, Крыльцов, Некрасов, Прилепин, Смолин

МПК: A01G 23/08

Метки: действия, деревьев, импульсного, привод, срезания, устройствам

...жидкость, расширяясь, мгновенно поступает в поршневую полость 12 цилиндра 11, под действием которого режущий орган 14 приводится в ускоренное вращение с угловой скоростью ь. В процессе разгона режущий орган накапливает кинетическую энергию, за счет которой, в основном, и совершается работа резания.В конце процесса перерезания, при переходе цилиндром П мертвой точки М,лроисходит переключение распределителей б и 7, после чего штоковая полость И соединяется с гидронасосом 1, а в поршневую полость 12 прекращается доступ энергоносителя.После перерезания дерева режущий орган 14 по инерции, за счет запаса кинетической энергии, продолжает вращение, вытесняя жидкость из полости 12 цилиндра через клапан 8 и сжимая демпфер 8. Таким образом,...

Номер патента: 545297

Опубликовано: 05.02.1977

Авторы: Горбачев, Залькинд, Литкевич

МПК: A01G 23/08

Метки: деревьев, напроход, срезания

...ножа силового резания снабжена кареткой, при помощи которой она установлена на продольных направляющих рамы самоходного шасси.На фиг. 1 изображена машина для срезания деревьев напроход, вид сзади; на фиг.2 - то же, вид сверху. Машина для срезания деревьев напроходвключает самоходное шасси 1, режущий орган2, в виде ножа силового резания, механизм3 подвески ножа, смонтированный на карет 5 ке 4, установленной на продольных направляющих 5 рамы самоходного шасси 1.Машина работает следующим образом,Двигаясь вдоль стенки леса, машина наезжает боковым ножом на растущие деревья и10 срезает их на ленте, ширина которой определяется шириной ножа и маневренностью машины. При этом скорость выноса комля срезанного дерева складывается из...

Номер патента: 545300

Опубликовано: 05.02.1977

Авторы: Кусакин, Лахно

МПК: A01G 23/08

Метки: валки, деревьев, срезания

...5 в горизонтальном положении и возвращает его в это положение при повороте вниз.Защитный козырек 9 служит для ограждения от попадания мусора и сучьев в щель между прижимным рычагом и выступом упора 5. На гибкой опоре 7 имеются шипы 10, предотвращающие соскальзывание с нее комля дерева в процессе валки.Устройство с помощью машины и манипулятора (на чертеже не показаны) наводится на дерево. Валочный рычаг 2 упирается в комлевую часть дерева, а упор 5 - в нижнюю часть. Прижимной рычаг 3 соединен с валочным рычагом 2 прп помощи тяги и гидроцилиндра (на чертеже не показаны). Затем25 включается в работу пильпый орган 1 механизма срезания. При определенной толщине недопила вступает в работу валочный рычаг 2 и производится валка дерева в...

Номер патента: 545302

Опубликовано: 05.02.1977

Авторы: Ладенко, Стефанов

МПК: A01G 23/08

Метки: деревьев, срезания

...машина для срезания деревьев 1.Извсстна такко машина для срезания деревьев, включающая стрелу и подвешенное к пей посредством гибкого элемента ззхватцосрезающсс устройство 2.Однако с помощью таких машин трудноподводить захватно-срсзающее устройство к дереву.С целью упрощения наводки захватно-срсзающсго устройства ца дсрево, на гибкий элемент предлагаемой машины нанизаны полые звситя, образующие составцуто стойку, причем гибкий элемент закреплен цз стреле при помощи упругого элемента.На фиг. 1 ттзобракена машина для срезания деревьев, общий вцд (момент резания при снеговом покрове); па фцг. 2 - стойка с упругим элементом (пружцнот). Машина для срезания деревьев содержит шасси 1 со стрелой 2, к которой при помощи стойки 3...

Номер патента: 545303

Опубликовано: 05.02.1977

Авторы: Амурцев, Шахов

МПК: A01G 23/12

Метки: деревьев, кольцевания

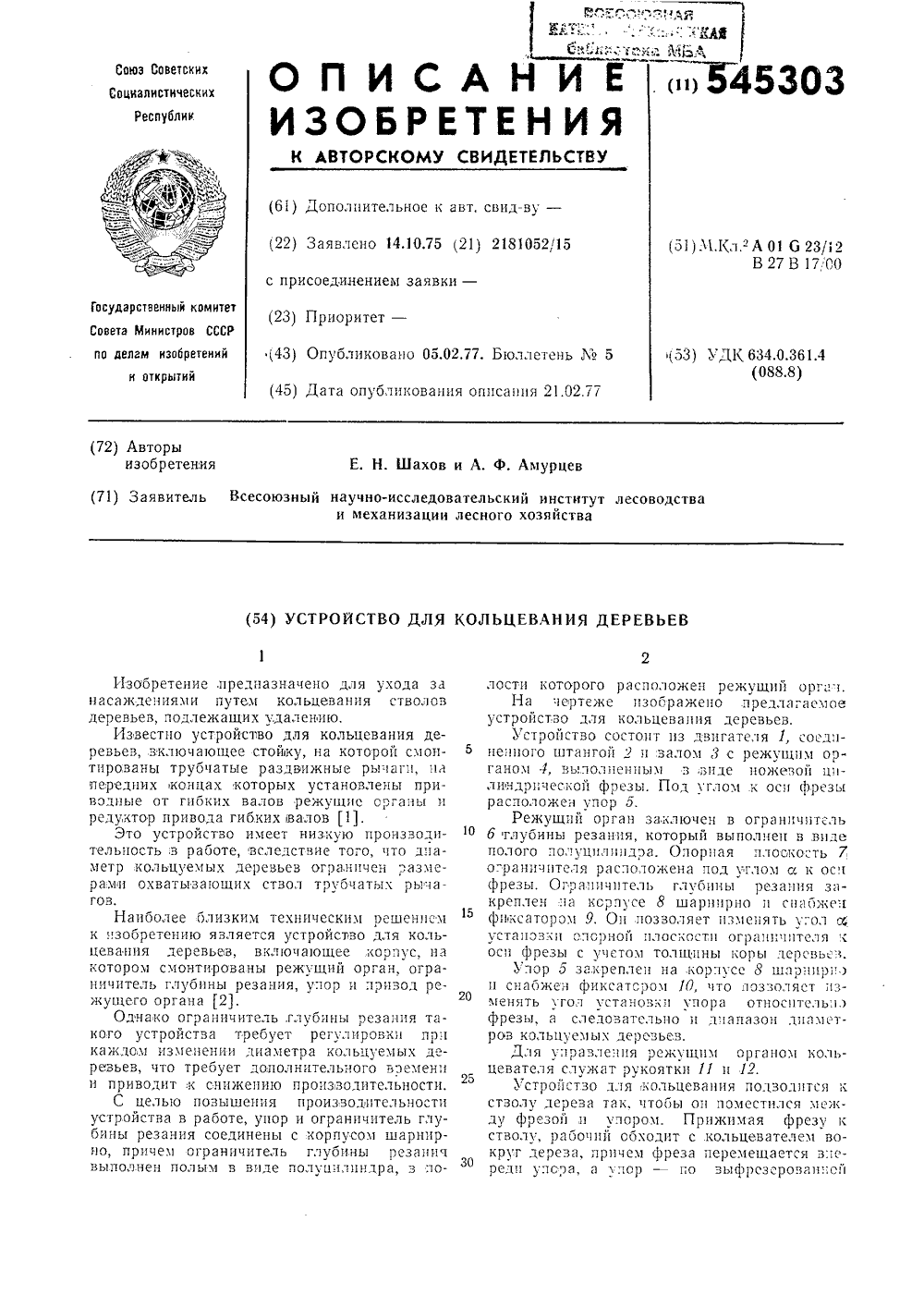

...стволов деревьев, подлежащих удалению.Изъесто устройство для кольцевания деревьев, зкночающее стойку, на которой смонтированы трубчатые раздэижнье рьаг, а тередих концах которых установлены приводные от гибких валов режущие органы и редуктор привода гибких валов 1.Это устройство имеет низкую производительность л работе, вследствие того, что диаметр кольцуемых деревьев ограничен размерами охватывающих ствол трубчатых рычагов. Наиболее близким техническим решением к изобретению является устройство для кольцевания деревьев, включающее коэпус, на котором смонтированы режущий орган, ограничитель глубины резания, упор и пэизод режущего органа 2.Однако ограничитель, глубины резания такого устройства требует регулировки при каждом...

Номер патента: 545465

Опубликовано: 05.02.1977

Авторы: Видешкин, Волков, Красильников, Назаров, Смердов, Сотонин

МПК: B27L 1/00

Метки: групповой, деревьев, методом, открытого, поваленных, сучьев, типа, удаления

...под углом к продольной оси установки. Между тяговыми 21 органами установлены подпружиненные поджимные решетки б, выполненные в виде стальных полос, Под тяговыми органами установлены наклонные плоскости 7, образующие лоток. Под наклонными плоскостями 7 по всей 25 длине установки смонтированы продольныенаправляющие 8, на которых установлены тележки 9 с приспособлением для измельчения сучьев, выполненным в виде секционных приводных валков 10 и 11. Под тележками 9 ус тановлеи транспортер уборки отходов 12,ение относится к установкам открыдля удаления сучьев с поваленных методом групповой обработки и моиспользовано в лесной промышленПо основному авт. св,224190 известна установка, включающая наклонные гибкие тяговые органы, например...

Номер патента: 546321

Опубликовано: 15.02.1977

Автор: Анисимов

МПК: A01D 46/26

Метки: деревьев, плодов, стряхивания

...установленном в опорах рамы.На чертеже изображено предлагаемое приспособление.Приспособление содержит П-образную раму 1, плоскую катушку 2, жестко закрепленную на валу 3, установленном в опорах 4 рамы 1.На валу 3 имеется шестерня 5, входящая в зацепление с шестерней б рукоятки 7. На катушку 2 намотан трос 8,При работе с присгособленнем размотанный с катушки трос 8 за середину своей длины закрепляется за средство для доставки в крону дерева, например возд,шный шар,Доставленный в крону дерева трос 8 охватывает ствол дерева на необходимой высоте,Рамарами 9 учнвостиО за осКонцьС помона катувастся нкоятка 7тываетсяща ютсяповышаерева,1 приспособле станавливает фиксируется нованне соседтроса 8 закр щью рукоятки шку 2, в резуствол дерева...

Номер патента: 546323

Опубликовано: 15.02.1977

Авторы: Варламов, Пименов, Шорохова

МПК: A01G 3/04

Метки: деревьев, контурной, обрезки, органа, рабочего, стабилизации

...конструктивно состоит из двух датчиков 9 и 10 (напри 25 мер, гироскопического типа) и гидросхемыуправления, состоящей пз маслобака 11, насоса 12, обратного клапана 13 и двух реверсивных электромагнитных золотников 14 и 15.Датчик 9 крепится одним концом шарнирно к30 поршню гидроцилиндра 6, а другим кочцомтелескопически и шарнирно к ползуну 16, закрепленному телескопически на стойке 17, установленной на корпусе машины. Датчик 10 крепится одним концом шарнирно к поршню гидроцилиндра 7, а другим концом шарнирно и телескопически - к ползуну 18, закрепленному телескопически на стойке 19, установленной на промежуточном звене стабилизирующего устройства. Гидроцилиндры 6 соединены с электромагнитным золотником 14 через вентили 20.Устройство...

Номер патента: 547196

Опубликовано: 25.02.1977

Авторы: Артамонов, Ведерников, Орлов, Рубцов, Троязыков

МПК: A01G 23/08

Метки: валки, деревьев, направленной

...устрои работе в нако, малоэффективнытущем древостое, чтоьность лесозаготовитва, о зажимает дерево и осу срезание относительно во валится и пакетиру цо устора одите еснижает прои тельной маши т ны.бретенияи работь 11 елью изо ктивностявляется повышениустройства. ни я мул обре Устроиство для направленнои валки деревьев, монтируемое на лесозаготовительной машине и содержащее стрелу, захватно-сре заюший орган и упор, о т л и ч а ю ш е - е с я тем, что, с целью повышения эффек тивности работы упор шарнирно соединен с свободным концом стрелы с возможностью поворота в двух взаимно перпендикулярных плоскостях, а захватно-срезающий орган шарнирно установлен на упоре. шарнирно елы с возо перпен- о-срезаю- упоре, 20 На чертеже изобаправленной...

Номер патента: 547340

Опубликовано: 25.02.1977

Авторы: Железняк, Захаров, Некрасов, Савинов, Фетисов

МПК: B27G 1/00

Метки: деревьев, обрезки, пачки, сучьев

...балки.На фиг, 1 изображено устройство для обрезки сучьев с пачки деревьев, вид спереди; на фиг. 2 покаеано крепление поворотной бал к основанию устроиства.Устройство состоит из основания 1 свижными ножами 2 силового резанияотной в вертикальной плоскости балксоединения со штоком 13 толкателя 14, соединенного с гидроцилиндром 8 подъема и опускания поворотной балки 3. Соединение замкас основанием 1 осуществляется шарнирно припомощи оси 15. Поворотная балка 3 крепит-ся к основанию 1 при помощи оси 16, на которой установлены упругие элементы, выполненные, например, в виде спиральных пружин17.Работа устройства для обрезки сучьев с Жпачки деревьев осуществляется следующимобразом.Приведение устройства в рабочее положение начинается с...

Номер патента: 548238

Опубликовано: 28.02.1977

Авторы: Жуков, Провоторов, Терехов

МПК: A01G 23/08

Метки: деревьев, трелевки

...в горизонтальной плоскости опоры 9, снабженной иаир 1 Вл 1 Оцим. Привод принудительного перемещения опоры 9 осуществляется от гидроцилиндра 15, шток сото- рого соединен с опорой, а корпус - с рамой самоходного шасси.Сочетание подвижной опоры 9 со спаренным сферическим шарниром 11 необходимо для безаварийной работы машины.Машина работает следующим образом, При сборе и грелевке пачек деревьев, подготовленных валочно-трелевочной машиной, она подъезжает задним ходом к комлсвой части пачки, захватывает ее и трелюет к месту разгрузки.При сборе в пачку и трелевке отдельно расположенных поваленных деревьев машина движется вперед, подъезжая к деревьям так, чтобы оии находились сбоку, параллельно направлению ес движения, Как только захват...

Номер патента: 548239

Опубликовано: 28.02.1977

Авторы: Вороницын, Ладенко, Стефанов, Якубицкий

МПК: A01G 23/08

Метки: деревьев, срезания

...для срезания д включающая стрелу и захватно-срустройство, подвешенное к стреле поср гибкого элемента (11.Наиболее близкой к предлагаемой является машина для срезания деревьев, содержащая захватно-срезающее устройство, подвешенное к стреле на гибком элементе 2.Однако подобная подвеска усложняет наводку на дерево захватно-срезающего устройства, так как последнее раскачивается на тросах, и, кроме того, не обеспечивает срезание дерева ниже уровня снегового покрова.Цель изобретения - упрощение наводки захватно-срезающего устройства на дерево и обеспечение срезания его ниже уровня снегового покрова.Это достигается тем, что стрела снабжена фиксирующим приспособлением, которое выполнено в виде прижимного башмака, установленного с возможностью...
