Патенты с меткой «бобинодержатель»
Бобинодержатель
Номер патента: 937304
Опубликовано: 23.06.1982
Автор: Ковалев
МПК: B65H 54/54
Метки: бобинодержатель
...контактирующейс упором 13 штанги 8 и торцовой крышкой 14.На стойке 1 в сквозных осевых отверстиях смонтированы стержни 15 с 1%закрепленными на их концах нажимнымдиском 16 и поршнем 17 силового цилиндра 18, установленного на стойке1. Поршень 17 подпружинен пружиной1920Кольцевые сектора 5 соединены между собой стяжками 20, размещеннымив тангенциальных от верстиях 21 секторов 5,Предлагаемый бобинодержатель работает следующим образом,В левую полость цилиндра 18 подается сжатый воздух, под дейст виемкоторого поршень 17 со стержнями 15 инажимным диском 16, сжимая пружину зв19, перемещается вправо, нажимая навыступающие концы штанг 7. Штанги 7и 8,сжимая пружины 9 и 12,также перемещаются вправо, при этом их сферические толкатели 6...
Бобинодержатель
Номер патента: 937305
Опубликовано: 23.06.1982
МПК: B65H 54/54
Метки: бобинодержатель
...перемещается вправо Направляющие стержни 6 вза- в имодейст вуют со стенками клиновых пазов 8 и вызывают радиальное перемещение зажимных элементов 5, при этом рабочие поверхности 9 зажимных элементов 5 перемец 1 аются к25 центру бобинодержателя, и.описанная окружность вокруг рабочих поверхностей эажимных элементов становится меньше внутреннего диаметра бобины 10.30После установки бобины действие силового цилиндра прекращается, и шток 3 под дейст вием пружины Й воз- вращается в исходное положение, а стенки клиновых пазов, взаимодействуя со стержнями 6, расположенными со стороны рабочих поверхностей зажимных элемен 1 ов, радиально переме 35 3 93730 2 качения, Внутри оправки размещен шток 3, подпружиненный пружиной чЗажимные элементы 5...
Бобинодержатель
Номер патента: 943161
Опубликовано: 15.07.1982
Авторы: Ковалевский, Регельман, Сарычев
МПК: B65H 54/54
Метки: бобинодержатель
...вид; на фиг. 2 - разрезА-А на фиг. 1; на фиг, 3 - разрезБ-Б на фиг. 1.Бобинодержатель содержит оправку1, смонтированную посредством подшипников 2 на неподвижной оси 3. Наоправке смонтирована обойма 4 с торцовыми крышками 5.,На боковой поверхности обоймы 4выполнены сквозные окна б, в которыхразмещены ролики 7 жестко закрепленные на осях 8. Свободные концы 9 осей8 размещены в радиальных пазах 1 Оторцовых крышек 5 обоймы 4 и в пазах11, выполненных в дисках 12, жесткозакрепленных на оправке 1. Пазы 11расположены параллельно опорным поверхностям 13 кулачков 14, жесткозакрепленных на оправке 1. Обойма 4с помощью пружин кручения 15 подпружинена к оправке 1. Ролики 7, служатдля закрепления бобины на бобинодержателе.Бобинодержатель работает...
Бобинодержатель
Номер патента: 962164
Опубликовано: 30.09.1982
Авторы: Мельникова, Прошков
МПК: B65H 54/54
Метки: бобинодержатель
...6. Каждый зажимной элемент бобинодержателя выполнен в виде диады состоящей из шарнирно связанных 5 стержней 7 и 8 и фрикционной накладки 9, жестко закрепленной на звене 7 диады. Звено 7 каждой диады шарнирно связано с соответствующей обоймой, а звено 8 - с соответствующим диском.10 Торцы дисков 4 и 5 жестко связаны между собой посредством втулки 10, шарнирно установленной на валу 3 и имеющей на боковой поверхности по меньшей мере один винтовой паз 11.Вал 3 имеет осевое отверстие 12 со смонтированным в нем подпружиненным штоком 13, несущим жестко закрепленный штифт 14. Вал 3 имеет также радиальный паз 15, выполнен- щ ный напротив винтового паза 11 втулки 10 с тем, чтобы обеспечить проход штифта 14 для взаимодействия с винтовым...
Бобинодержатель
Номер патента: 971764
Опубликовано: 07.11.1982
Авторы: Буличев, Козлов, Риттер, Тупиченков, Форер
МПК: B65H 54/54
Метки: бобинодержатель
...образованы открытыми прорезями на торце втулки и в них свободно установлены зажимные элементы, выполненные в виде роликов 5, оси кото-, рых расположены в плоскости, перпендикулярной к оси обойми. Ролики размещены в отверстиях с возможностью 55 перемещения посредством рас:ширяющейся в .направлении к свободному концу обоймы поверхности б вращения распорной оправки 7, которая установлена неподвижно в обойме коаксиально ей. 60 Образующая поверхности б оправки наклонена к ее оси под углом заклинивания Ы, равным 4-10 О.На поверхности б могут быть выполнены продольные выемки 8 и в них 65 размещены ролики 5. Выступ 3 кольца охватывает кольцевой буртик 9 на торце втулки обоймы, при этом обойма подпружинена пружиной 10 н осевом...
Бобинодержатель
Номер патента: 980608
Опубликовано: 07.12.1982
МПК: B65H 19/00
Метки: бобинодержатель
...12, которые контакти- зруют с соответствующими плоскостями13 сегментов 14.Подвижная деталь 11 жестко соединена с фланцем 1 5 втулки 1 6, свободно установленной в направляющей втулке 1 7 держателя 10 оправки 8, Палец1 8 закреплен во втулке 16, а на немсмонтирована направляющая шайба 19,размещенная в отверстии держателя 10,Между втулкой 1 7 и шайбой 1 9 уста,новлена пружина 20, поджимающая палец 18 к толкателю 21, размещенномув полом валу 1,На конце полого вала 1 обращен.- ном к оправке 8, имеется центриРую-45шая деталь 22, в которой закрепленанаправляющая втулка 23 толкателя 21.На другом конце толкателя, размещенном в направляющей втулке 24, смонтирован силовой цилиндр 25, рабочая по-,лость 26 которого заполняется рабочейсредой...
Бобинодержатель
Номер патента: 1036649
Опубликовано: 23.08.1983
Авторы: Бадаев, Белов, Киселев, Кузнецов, Пантелеев, Тишкин
МПК: B65H 54/54
Метки: бобинодержатель
...для раэФэщения жидкойсмазки, закрепленную в держателе 35с радиальным зазором относительнообоймы и имеющую на внутренней поверхности в зоне кольцевой выемкирадиальные выступы, при этом в обойме выполнены продольные прорези для 4 Опрохода смазки из втулки к валу, адержатель имеет форму стакана.Внутренняя поверхность обоймы научастке между подшипниками выполнена расширяющейся в направлении к45средней по длине части обоймы, приэтом образующая внутренней поверхности наклонена к оси обоймы подуглом, равным Зф,На концевых участках внутреннейповерхности распорной втулки выполнены скосы, обращенные к обойме.На фиг.1 изображен бобинодержатель,продольный разрез: на Фиг.2 - поворотный диск с бобинодержателямипоперечный разрез. 55На приводном валу 1...
Бобинодержатель
Номер патента: 1070107
Опубликовано: 30.01.1984
МПК: B65H 54/54
Метки: бобинодержатель
...эластичные зажимные кольца, смонтированные между втулками, и поводки, размещенные в пазах нажимных втулок равномерно по окружностиих боковых поверхностей 2.Недостатком известного бобинодержателя является низкая надежность его работы при наработке бобин диаметром около50 мм, что обусловлено наличием ряда вспомогательных деталей, размещенных внутриобоймы бобинодержателя,Цель изобретения - повышение надежности работы.Поставленная цель достигается тем, чтов бобинодержателе, содержащем обойму,шарнирно смонтированную на неподвижной оси, последовательно размещенные наобойме нажимные втулки, одна из которыхсоединена с приводом, и неподвижную опорную втулку, эластичные зажимные кольца,смонтированные между втулками, и поводки, размещенные в пазах...

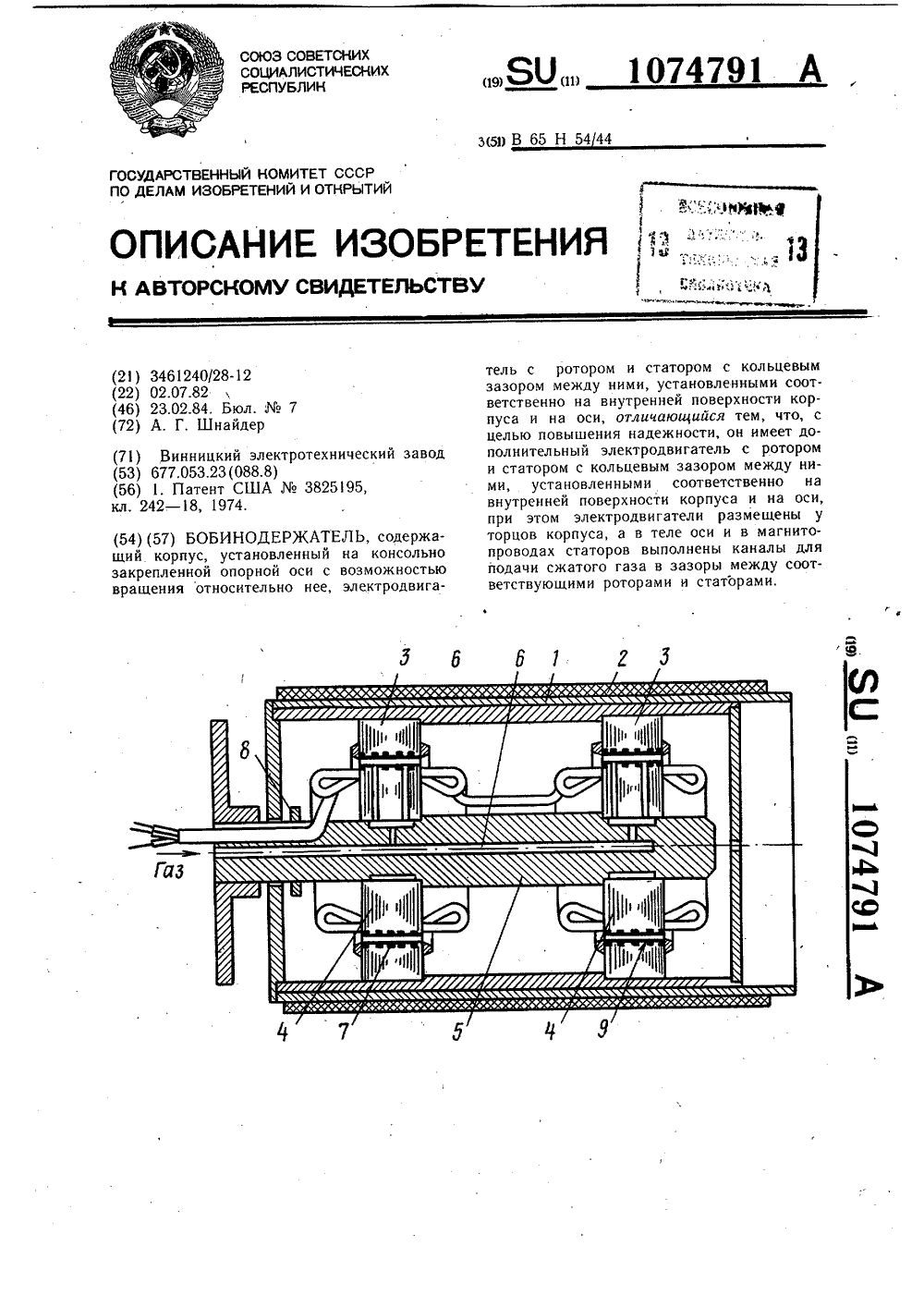

Бобинодержатель
Номер патента: 1074791
Опубликовано: 23.02.1984
Автор: Шнайдер
МПК: B65H 54/44
Метки: бобинодержатель
...надежность в егоработе.Целью изобретения является повышениенадежности в рафте.15ПоставленнЦ щель достигается тем, чтобобинодержатель, содержащий корпус, установленный на консольно закрепленной опор.ной оси с возможностью вращения относительно нее, электродвигатель с ротором истатором с кольцевым зазором между ними,установленными соответственно на внутренней поверхности корпуса и на оси,имеет дополнительный электродвигатель сротором и статором с кольцевым зазороммежду ними, установленными соответственно на внутренней поверхности корпуса и наоси, при этом электродвигатели размещеныу торцов корпуса, а в теле оси и в магнитопроводах статоров выполнены каналы дляподачи сжатого газа в зазоры между соответствующими роторами и статорами. ЗО...

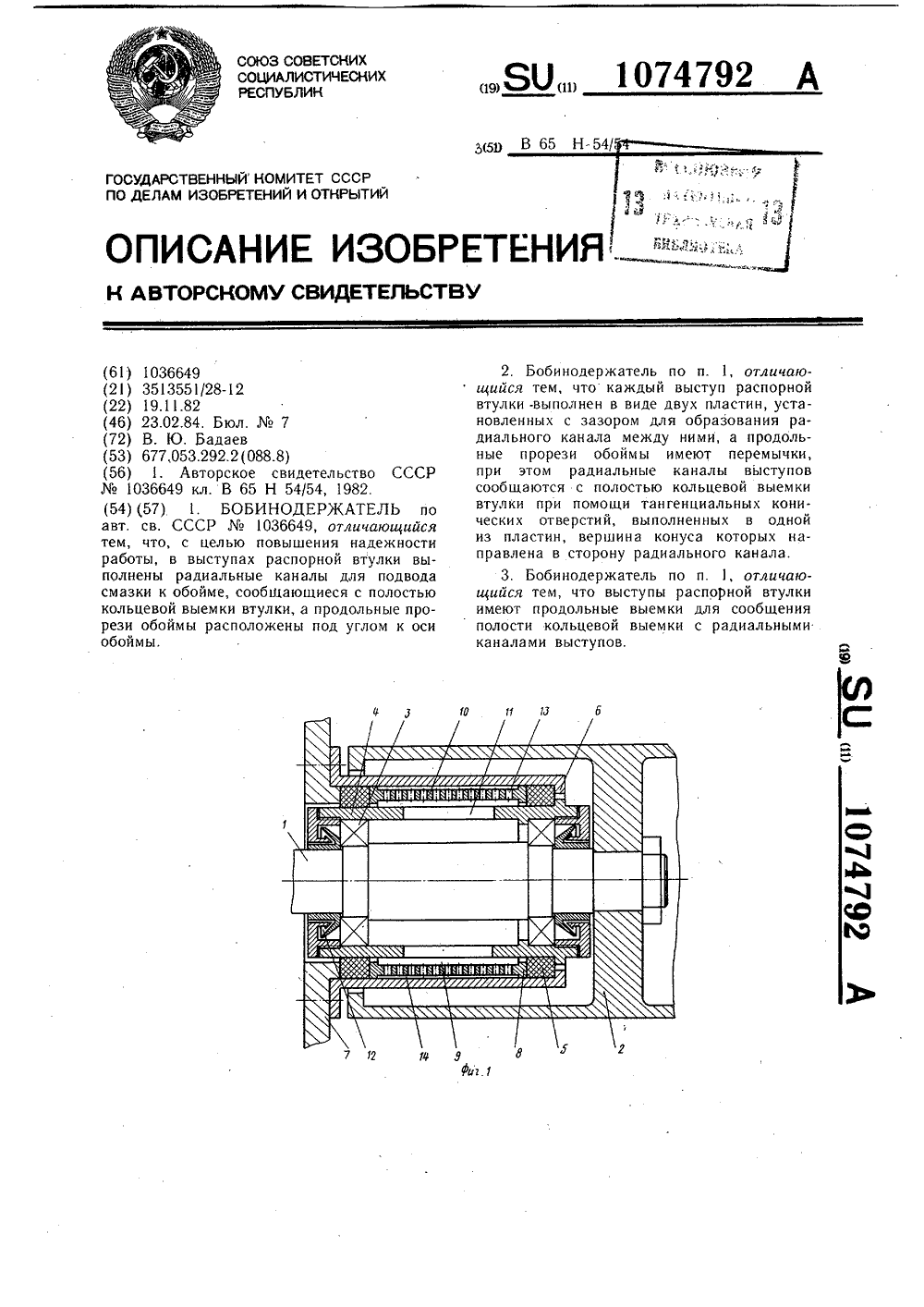

Бобинодержатель
Номер патента: 1074792
Опубликовано: 23.02.1984
Автор: Бадаев
МПК: B65H 54/54
Метки: бобинодержатель
...быть выполнен в виде двух пластин, установленных с зазором для об.разования радиального канала между ними, продольные прорези обоймы имеют перемычки, а радиальные каналы выступов сообщаются с полостью кольцевой выемки втулки при помощи тангенциальных конических отверстий, выполненных в одной из 5 1 О 15 20 25 30 35 40 пластин, вершина конуса которых направлена в сторону радиального канала.Кроме того выступы распорной втулки имеют рродольные выемки для сообщения полости кольцевой выемки с радиальными каналами выступов.На фиг. 1 изображен предлагаемый бобинодержател ь, продольный разрез; на фиг. 2 и 3 - то же, поперечный разрез; на фиг. 4 и 5 - вид боковой поверхности обоймы на фиг. 2 и 3 соответственно.На приводном валу 1 закреплен...
Бобинодержатель
Номер патента: 1115985
Опубликовано: 30.09.1984
Авторы: Бридько, Клочко, Моргунов, Перетятько
МПК: B65H 54/54
Метки: бобинодержатель
...расположенные по окружности насадка. В двух отстоящих друг от друга по оси насадка поперечных сечениях размещены центробежные упругие фиксирующие элементы 5. Каждый элемент выполнен в виде кольца с тремя выступами 6 равномерно расположенными по окружности насадка. Элементы 5 сопряжены по наружному диаметру с внутренней поверхностью насадка по одной из прессовых поса,;ок, а выступы 6 проходят через пазы в цилиндрической поверхности насадка.Для увеличения центробежных сил выступы могут быть армированы, например, свинцовыми шариками.Чтобы ослабить связь выступов с кольцевой деталью и увеличить силу прижима ее к внутренней поверхности насадка, эта связь выполнена легко- податливой в виде вогнутой внутрь кольца дуги и стремящейся при...
Бобинодержатель
Номер патента: 1118597
Опубликовано: 15.10.1984
МПК: B65H 54/54
Метки: бобинодержатель
...Между дисками При торможенйи одной бобины нить,15 и 16 размещены пружины 17. На 10 связывающая эти бобины вытягиваетсяоб " 2ао оиме 2 и втулке 5 за каждым диском и, вращаясь совместно с паковкой на16 установлена тормозная колодка 18, бобине 7, образует подмот из 4-5 витсвязанная с штоком 4. ков, который располагается в канавкеМеханизмы фиксации бобин 6 и 7 22 неподвижной полумуфты 19.связаны между собой посредством 15 При этом после образования подмозубчатых полумуфт 19 и 20 (фиг, 1-3) . та нить обрывается у паковки 6, такПолумуфта 19 закреплена на втулке как подмот образуется на вращающейся8 одного механизма фиксации, а .полУ- части бобинодержателя, а именно намуфта 20 на подвижно установленном полумуфте 19.диске 12 следующего...
Бобинодержатель текстильной машины
Номер патента: 1125179
Опубликовано: 23.11.1984
Авторы: Кузнецов, Плуток, Ремидовский, Свирид
МПК: B65H 54/54
Метки: бобинодержатель, текстильной
...4, У одного из конусов подшипники укреплены во втулке 5, установленной в корпусе с возможностью осевого перемещения за счет связи втулки с приводом возвратно-поступательного перемещения 4 Опосредством штока 6 и пружины 7. Втулка снабжена фиксатором положения любой известной конструкции (не показано). Неподвижный конус снабжен пружинным сталкивателем 8, взаимодействующим с торцом бобины, а подвижная опора снабжена упором 9, который укреплен на корпусе. Пружинный сталкиватель неподвижной опоры выполнен в виде тарельчатой пружины с несколькими лепестками 10. При этом в положении, т, е. во время фиксации бобины, что предотвращает их поломку при превышении усилия зажима бобины сверх допустимой нормы. Хотя бы одна сторона лепестка может быть...
Бобинодержатель
Номер патента: 1141057
Опубликовано: 23.02.1985
Автор: Яцкевич
МПК: B65H 54/54
Метки: бобинодержатель
...всторону цилиндрической поверхности корпуса по обе стороны от его осей иравноудаленных от них сквозных отверстий, и размещенные в последнихподпружиненные зажимы, имеющие поверхности контактов с-бобиной, образующая которых параллельна горизонтальной оси корпуса, оси отверстийдля размещения зажимов .образуют сгоризонтальной осью корпуса острыйугол и направлены в разные стороныот вертикальной оси симметрии корпуса.На фиг. 1 изображен бобинодержатель в рабочем положении, когдабобина эажимается конусными зажимами; на фиг. 2 - бобинодержатель внейтральном положении, когда бобинаснята, а конусные зажимы усилиямиупругих элементов возвращаются висходное положение, подпружиниваясь.55друг к другу; на фиг. 3 - сечениеЛ-А на фиг, 1,57...
Бобинодержатель
Номер патента: 1207969
Опубликовано: 30.01.1986
Автор: Гросман
МПК: B65H 54/547
Метки: бобинодержатель
...пружина30, упирающаяся в палец 19, размещенный в пазу 29, и упорное кольцо 31,закрепленное на штоке 4,На гильзе 8 смонтирована обойма32 с дополнительным тормозным кольцом33, причем обойма с кольцом установлены за разжимным кольцом 18. Расстояние между рабочейповерхностью дополнительного тормозного кольца 33 и встречной торцовой поверхностью разжимного кольца 18 выполнено больше расстояния между рабочей поверхностью основного тормозного кольца 24 и встречной торцовой поверхностью гильзы 8 .Длина паза 29 штока 4 выполнена большей суммы диаметра пальца 19 и расстояния между дополнительным тормозным кольцом 33 и торцовой встречной поверхностью разжимного кольца 18.Жесткость силовой пружины 30 больше жесткости возвратных пружин...
Бобинодержатель
Номер патента: 1211193
Опубликовано: 15.02.1986
Авторы: Иноземцев, Самохвалова, Шишкин
МПК: B65H 54/553
Метки: бобинодержатель
...на катуяки. В процессе намотки увеличивается диаметр катушек, при этом снижается плотность намотки. Очередным поворотом 10 рукоятки 7 эксцентричная ось с зажимными элементами на ней фиксируется в новом положении, что увеличивает силу прижима лоских кольцевых пружин к посадочной поверхности катушек, обеспечивая тем самым точность в регулировании плотности намотки.ПО окончании процесса намотки лентна катушки отклюается привод, обрезак)тсяленты и тележка 11 вместе с комплектом катушек транспортируется на очередную переработку, а вместо тележки с заполненными катушками устанавливается тележка с порожними катушками. В связи с тем, что скорости намотки лент низкие, операции заправки и перезаправки осуцествля ются на ходу.В процессе...
Бобинодержатель
Номер патента: 1212907
Опубликовано: 23.02.1986
Авторы: Акимов, Бридько, Клочко, Моргунов, Перетятько
МПК: B65H 54/54
Метки: бобинодержатель
...4 могут быть армированы массивными вставками (дробью). Неподвижные в радиальном направлении базирующие ребра 5 размещены на внешней боковой поверхности кольца 3. Эти выступы не меняют своего радиального размера под действием центробежных сил за счет гораздо большей жесткости, чем у выступов 4, для чего они выполняются большего поперечного сече. ния.Перед началом работы (намотки) на неподвижный бобинодержатель надевают одну бобину нли несколько (в зависймости от количества фиксирующих элементов).При этом, базирование бобин осуществляется по вершинам неподвижных ребер 5, на которые опирается бобина своей внутренней поверхностью. Подвижные выступы 4 5 10 15 20 25 30 35 40 45 50 в этом положении слабо взаимодействуют с бобиной, а после...
Бобинодержатель мотальной машины
Номер патента: 1234331
Опубликовано: 30.05.1986
Авторы: Гусев, Калыгин, Комков, Назаров
МПК: B65H 54/54
Метки: бобинодержатель, мотальной
...в пределах 3 - 7.Бобинодержатель работает следующим образом.Вначале бобина 3 надевается на упругие лепестки 2, которые при этом деформируются в радиальном направлении относительно оси вращения, а бобина 3 фиксируется по крайней мере в шести местах контакта поверхности 4 с внутренней поверхностью бобины 3.Г 1 ри вращении бобинодержателя предварительно сжатые упругие лепестки за счет действия центробежных сил стремятся расправиться, увеличивая тем самым силу прижатия. Это позволяет им работать в менее напряженном состоянии и, кроме того, более прочно фиксировать бобину по всей ее длине.Благодаря выполнению упругих лепестков из направленных навстречу друг другу цилиндрических сегментов, усеченных по образующей, и заявленным соотношениям...
Бобинодержатель
Номер патента: 1276605
Опубликовано: 15.12.1986
Авторы: Максимюк, Маслюков, Походжай
МПК: B65H 49/02
Метки: бобинодержатель
...Л.Пилипенко Заказ 6631/17 Тираж 590 Подл и с но е ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва Ж, Раущская наб., д. 4/5Производственно-полиграФическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к текстильному производству и предназначенодля сматывания с бобин нитей с низким коэффициентом трения.Цель изобретения - повьппение надежности в работе бобинодержателя.На чертеже схематически изображена конструкция бобинодержателяБобинодержатель 1 содержит горизонтальный опорный диск 2 и средство для предотвращения слета витковвключающее один радиально подпружиненный и расположенный в осевой плоскости опорного диска стержень 3,Верхний конец 4 стержня 3 отогнут,Каждый из стержней...
Бобинодержатель мотальной машины
Номер патента: 1294737
Опубликовано: 07.03.1987
Авторы: Бахвалов, Селягин, Филиппов
МПК: B65H 18/04, B65H 54/54
Метки: бобинодержатель, мотальной
...2 - разрез А - А нафиг. 1,10Бобинодержатель мотальной машинысодержит мотальный вал 1, намоточные втулки 2 и ряд зажимных механизмов для втулок2. Каждый механизм содержит обойму 3, установленную на валу 1, зажимные шпонки4, равномерно распределенные по окружности коаксиально относительно вала 1 исмонтированные на обоймах 3 с возможностью радиального перемещения по направляющим пальцам 5 с помощью привода радиального перемещения шпонок 4. Шпонки 4 20охватываются упругими кольцами 6 и выполнены с радиальными пазами для проходапальцев 5.Привод радиального перемещения шпонок 4 имеет копир в виде кулачковой втулки7 с радиальными пазами 8 для размеще 25ния пальцев 5, Втулка 7 установлена наобойме 3 с возможностью вращения и взаимодействия со...
Бобинодержатель
Номер патента: 1330065
Опубликовано: 15.08.1987
МПК: B65H 54/547
Метки: бобинодержатель
...перемещения при осевом перемещении конуса 11. Кольца 20 ограничивают радиальное перемещение зажимных элементов, а пружинные кольца 21 прижимают их к конусам 7 и 11.В двух пазах 22, в шпинделе 5 и конусе 7 с помощью оси 23 в выборках 24 (фиг. 3 и 4) крепятся два коромысла 25 (фиг. 2) с щечкой 26 и хвостовиком 27. Хвостовая часть коромысла 25 отжимается от шпинделя патрона в пазах 22 по стержням 28 пружинами 29. На шпинделе 5 для фиксации патрона в продольном направлении имеется фланец 30, а в зажимных элементах 18 для колец 20 выбраны пазы 31.Устройство работает следук)щим образом.В исходном положении (фиг. 2) плечо коромысла 25 щечкой 26 упирается в упор 10 паза конуса 11, и зажимные элементы 18 пружинными кольцами 2 (фиг, 1) прижаты...
Бобинодержатель
Номер патента: 1431991
Опубликовано: 23.10.1988
МПК: B65H 54/553
Метки: бобинодержатель
...спиральная нарезка 10,Пиноль снабжена обоймой 1 1 имею: щей выступы 12, размещенные в полостях сегментов 7. Обойма 11 имеетштифты 13, жестко закрепленные вторцах выступов 12 и введенные в ФикОсирующие пазы 9 сегментов 7.На внутренней цилиндрической поверхности обоймы 11 выполнена винтовая нарезка под спираль 10 рабочегоучастка толкателя 4.На основании раската установленконечный выключатель 1.Бобинодержатель работает следующим образом.Включается привод ходового винта2. Рычаги 1 сближаются друг с другам,а пинали 3 входят в гильзу рулона.Рычаги,1 движутся до контакта с ко"нечным выключателем 14. По его сигналу механизм 6 осевого перемещениятолкателя 4 перемещает толкатель э,55и рабочая часть толкателя по винтовой нарезке 10 начинает...
Бобинодержатель
Номер патента: 1437332
Опубликовано: 15.11.1988
Автор: Меркулов
МПК: B65H 54/547
Метки: бобинодержатель
...14 толкателя 15.1 ри нажатии на вилку 12 свободные плечи рычагов 10 через опорную поверхность 14 могут перемещать толкатель 15в;,оль оси шпинделя 3 и через штифт 16 от;. имать подвижный конус 17, подпружиненный к конусу 7 пружиной 18. Расположенные в пазах и подпружиненные к , центру пружинами 19 распорки 20 усилием пружины 18 через поверхности конусов 7 и 17 зажимают патрон изнутри, В пазах 5 шарнирно закреплена пара коромысел 21, служащих для фиксации подвижного конуса в упорах 22 пружинами 23; для расфиксации служат хвостовики 24, при нажатии на которые торцом патрона конус 17 высвобождается. Пружина 25 возвращает средство для осевого перемещения конуса 17 в нейтральном положении, а упор 26 необходим для лучшего контактирования с...
Бобинодержатель мотального устройства
Номер патента: 1444255
Опубликовано: 15.12.1988
МПК: B65H 18/06
Метки: бобинодержатель, мотального, устройства
...заведены катки 16 рычага 5.Бобина с паковкой обозначены соответственно позициями 17 и 18.Бобинодержатель работает следующим образом,Бобина 17 помещается между центрирующими конусами ведущей 1 и ведомой 2 зажимных головок. В пневмоцилиндр 1 или гидроцилиндр 1 3 подаетсясжатый воздух или рабочая жидкость,шток, вытягиваясь, тянет клин 4. Приэтом клин, скользя наклонной частьюрабочей поверхности по катку 16 рычага 5, отклоняет последний, а рычаг 5,в свою очередь, нажимает на демпфирующий элемент 6 Сила сжатия пакета пружин 7 отрегулирована таким образом, тс она намного превьяаает трение скольжения ведомой зажчмной головки, Поэтому последняя перемещается в продольном направлении до тех пор, пока конус ее не становится плотно в...
Бобинодержатель
Номер патента: 1497141
Опубликовано: 30.07.1989
Авторы: Константинов, Регельман, Рокотов, Тупиченков
МПК: B65H 54/547
Метки: бобинодержатель
...и 15 смонтирована оправка 16 для закрепления патронов7 с паковками 18. На оси 7 между нажимными втулками размещены упругие элементы, выполненные в виде спиральных пружин сжатия 19 и 20. Жесткость пружин может быть изменена посредством гайки 21 и контргайки 22. В конструкции может быть предусмотрена промежуточная распорная втулка 23.Нажимные и опорные втулки, а также пружины 19 и гайка 21 образуют средство гашения вибрации бобинодержателя.Устройство работает следующим образом.формуемая нить 1 наматывается на патрон 17, раскладываясь нитераскладчиком 6. Бобинодержатель 2 приводится во вращение фрикционным цилиндром 3, прижимаясь к нему двуплечим рычагом 5 с грузом 4.формула изобретения 5 10 15 20 25 30 35 40 45 4При вращении...
Бобинодержатель
Номер патента: 1512900
Опубликовано: 07.10.1989
Авторы: Константинов, Регельман, Рокотов
МПК: B65H 54/54
Метки: бобинодержатель
...состоящие из сердечника с кольцевыми выступами 12, из готовленного из электротехнической стали и магнитопровода 13 На обойме бобинодержателя закрепляется патрон 14, а стакан в сборе крепится винтами 15. 35Бобинодержатель работает следующим образом. Патрон 14 крепится на обойме 4 бобинодержателя при помощи фиксаторов 40 7, на которые действуют пружины 8, упирающиеся в дно -.стаканов 5 и 6,.Якорь жестко соединен с осью фиксатора 7. Для снятия патрона после наработки бобины подается электрический ток в магнитопровод 13, индуктиру-. емое магнитное поле притягивает якорь 9, который прижимается к кольцевым выступам сердечника, и патрон может 04быть снят вручную или манипулятором(не показано). Каждая сборка стаканасобирается...
Бобинодержатель
Номер патента: 1528715
Опубликовано: 15.12.1989
Автор: Меркулов
МПК: B65H 54/547
Метки: бобинодержатель
...с винтом и служит для шарнирного крепления 45 собачек на шпинделе. В центральном отверстии упорной втулки 9, в пазу 4, установлен толкатель 16 с вилкой 17 на конце и. отжат пружиной 18 в сторону конусных наконечников собачек 11. Пружина служит для возврата толкателя и ее действие не должно оказывать каких-либо значительных усилий на сжатие пружины 14. Ражимные планки имеют Г-образные пазы на торцах, в которых размещены упругие кольца 20, выполненные, например, из резины, Клиновые поверхности 21 позволяют осуществить радиальное перемещение планок 1 О, Шпиндель 1 посредством подшипников 22 закреплен в корпусе 23.Бобинодержатель работает следующим образом.В исходном положении (фиг.1) подвижный конус 6 отжат пружиной 8 в направлении конуса...
Бобинодержатель
Номер патента: 1533971
Опубликовано: 07.01.1990
Авторы: Дмитроусова, Емельянов, Маштаков, Ратников, Родионов, Трофимов
МПК: B65H 54/547
Метки: бобинодержатель
...маховик 9. На торцекорпуса 1 выполнен радиальный паз 1 О, 20в котором размещен палец 11, жестко закрепленный в эксцентричной шайбе 5. Дляфиксации положения шайбы служит шарик12, размещенный в сквозном отверстии маховика 9 и подпружиненный пружиной 13к торцу шайбы 5, на котором выполненыдва диаметрально расположенных глухихотверстия 14. На фиг. 1 обозначен патрон15 с бобиной 16. Бобинодержатель работает следующим образом.Бобину 16 одевают на корпус 1. Поворачивая маховик 9 вокруг своей оси наТВО, поворачивают и ось 2. Эксцентричная шайба 5 удерживается от поворота пальцем 11, что приводит к ее радиальному перемещению. В этом положении шайба 5 выступает за радиальные габариты корпуса и удерживает бобину в осевом направлении,1аПоложение...
Бобинодержатель
Номер патента: 1549890
Опубликовано: 15.03.1990
Авторы: Баронов, Быков, Коваль, Эпштейн
МПК: B65H 75/24
Метки: бобинодержатель
...штифта (не показано), входящего в продольный паз сепаратора 4, что мешает его перемещению вдоль оси вала 1. Но в этом случае при больших усилиях сжатия цанги 2 сепаратор 4 при сьеме паковки может заклинить. Если кольцевая проточка 7 или 8 выполнена только на валу 1 или только на цанге 2, ее длина а в цанге 2 (или а/2 на валу 1) и соответственно ход в 5 бобинодержателя будет в 2 раза больше,а угол наклона поверхности проточки к оси вала 1 соответственно в 2 раза меньше, чтобы не заклинило тела 3 качения при обратном перемещении цанги 2.Но это может привести к уменьшению прочности цанги или вала. Устройство работает следующим образом.При намотке нити на бобинодержательвал 1 начинает вращаться, одновременно приводя во вращение и две муфты...
Бобинодержатель
Номер патента: 1564091
Опубликовано: 15.05.1990
МПК: B65H 54/547
Метки: бобинодержатель
...24 и размещены в продольных пазах 3 шпинделя.Бобинодержатель работает следующим образом.В рабочем положении патрон удерживается на шпинделе зажимными элементами 23, которые передают в радиальном направлении через конуса 4 и 12 усилие пружины 13.Хвостовики 16 фиксаторов находятся внутри патрона, а выступ 17 утоплен в паз 7 на шпинделе таким образом, что упоры 18 не контактируют с опорной поверхностью конуса 12.Двуплечие рычаги 21 ограничивают перемещение патрона влево. При наработке полной паковки нажимают на толкатель 9, шток 8 через штифт 11 сжимает пружину 13 и перемещает конус 12 влево. Зажимные элементы 23 кольцевыми пружинами 24 перемещаются к центру, освобождая патрон. При этом выбирается зазор 1. При дальнейшем ходе шток 8...
