Бобинодержатель

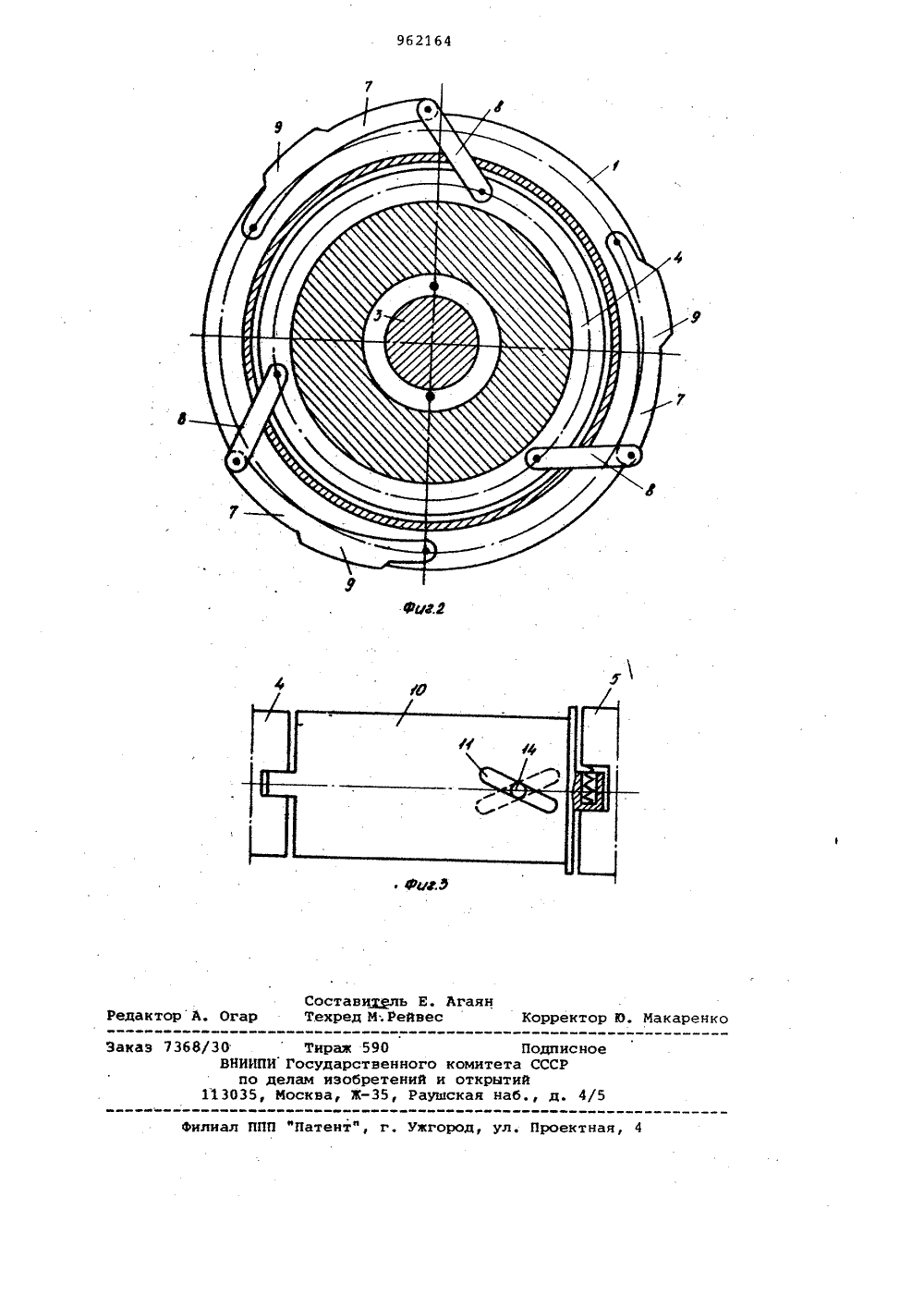

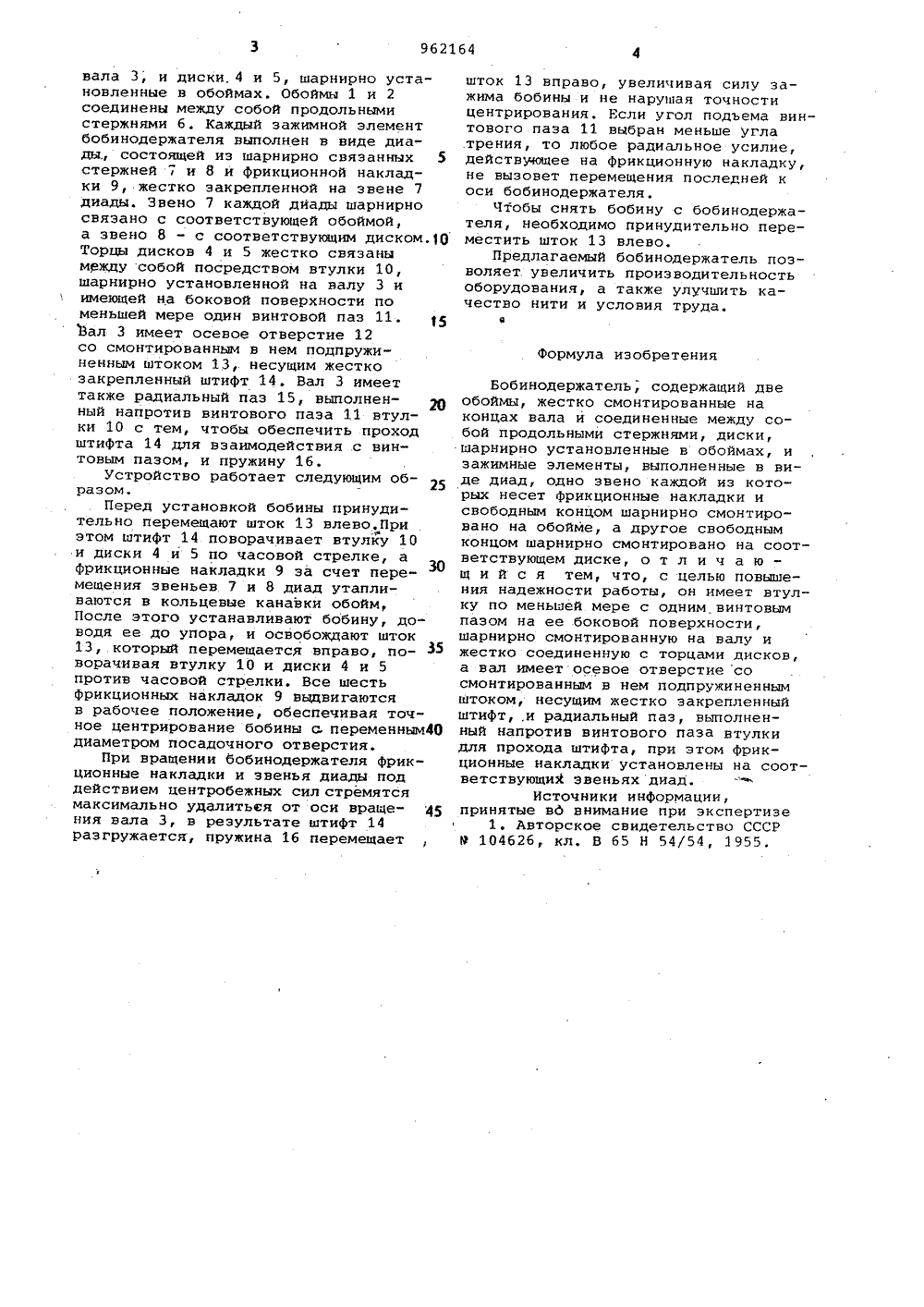

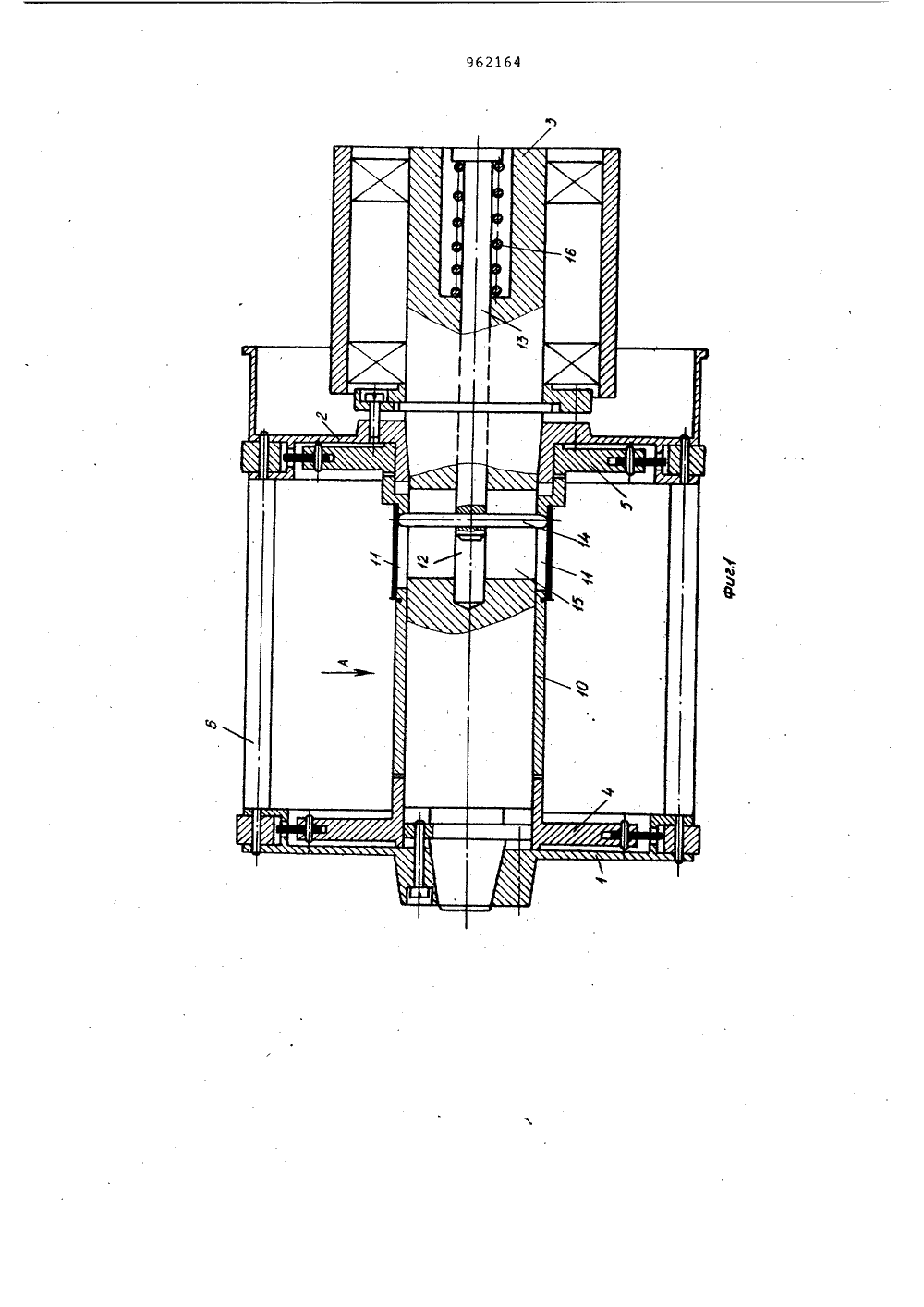

Союз СоеетскикСоциалистическихРеспублик ОП ИСАНИ ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 1 962164(23) ПриоритетОпубликовано 30. 09.82. Бюллетень Йо 36 31) М. Кл.з В 65 Н 54/54 Государственный комитет СССР по делам изобретений и открытий53 УДК 677.053. ;2922(088.8) Дата опубликовамия описания 30.09.82(72) Авторыизобретения А.Ф.Прошков и О.А,Мельникова Московский ордена Трудового Красного Знамени текстильный институт(54) БОБИНОДЕРЖАТЕЛЬ Изобретение относится к текстильной промышленности, а более;конкретно - к бобино- и шпуледержателям, обеспечивающим фиксацию,центрирование и зажим бобины, иможет быть использовано на всехтекстильных машинах.Известен бобинодержатель, содержащий две обоймы, жестко смонтированные на концах вала и соединенные между собой продольными стержнями, диски, шарнирно установленные в обоймах, и зажимные элементы,выполненные в виде диад, одно звено.каждой из которых несет фрикционные накладки и свободным концомшарнирно смонтировано на обойме,а другие свободным концом шарнирносмонтировано на соответствующемдиске 1 1.Однако известное устройство необеспечивает центрирование бобиныс высокой точностью и не позволяетотводить зажимные колодки от бобиныперед ее съемом и надеванием,Цель изобретения - повыаение на-дежности работы устройства.Поставленная цель достигается тем,,что бобинодержатель, содержащий двеобоймы, жестко смонтированные наЪ концах вала и соединенные между собойпродольньвюи стержнями, диски, шарнирно установленные в обоймах, и зажимные элементы, выполненные в виде диад,одно звено каждой из которых несетфрикционные накладки и свободным концом шарнирно смонтировано на обойме,а другое свободным концом шарнирносмонтировано на соответствующем диске, дополнительно имеет втулку поменьшей мере с одним винтовым пазомна ее боковой поверхности шарнирно,смонтированную на валу и жестко соединенную с торцами дисков, а валимеет осевое отверстие со смонтированным в нем подпружиненным штоком,несущим жестко закрепленнйй штифт,и радиальный паз, выполненный напротив винтового паза втулки для прохода штифта, при этом Фрикционные накладки жестко установлены на соответствующих звеньях диад,На фиг. 1 изображен бобинодержатель, продольный разрез; на фиг. 225 кинематическая связь.фрикционныхнакладок через звенья диад с обоймойи дисками; на фиг. 3 - соединениевтулки с дисками.Устройство содержит две обоймы 1ЗО .и 2, жестко смонтированные на концахвала 3; и диски, 4 и 5, шарнирно установленные в обоймах. Обоймы 1 и 2 соединены между собой продольными стержнями 6. Каждый зажимной элемент бобинодержателя выполнен в виде диады состоящей из шарнирно связанных 5 стержней 7 и 8 и фрикционной накладки 9, жестко закрепленной на звене 7 диады. Звено 7 каждой диады шарнирно связано с соответствующей обоймой, а звено 8 - с соответствующим диском.10 Торцы дисков 4 и 5 жестко связаны между собой посредством втулки 10, шарнирно установленной на валу 3 и имеющей на боковой поверхности по меньшей мере один винтовой паз 11.Вал 3 имеет осевое отверстие 12 со смонтированным в нем подпружиненным штоком 13, несущим жестко закрепленный штифт 14. Вал 3 имеет также радиальный паз 15, выполнен- щ ный напротив винтового паза 11 втулки 10 с тем, чтобы обеспечить проход штифта 14 для взаимодействия с винтовым пазом, и пружину 16.Устройство работает следующим об разом.Перед установкой бобины принудительно перемещают шток 13 влево,При этом штифт 14 поворачивает втулку 10 и диски 4 и 5 по часовой стрелке, а фрикционные накладки 9 за счет перемещения звеньев 7 и 8 диад утапливаются в кольцевые канавки обойм, После этого устанавливают бобину, доводя ее до упора, и освобождают шток 13, который перемещается вправо, поворачивая втулку 10 и диски 4 и 5 против часовой стрелки. Все шесть фрикционных накладок 9 выдвигаются в рабочее положение, обеспечивая точное центрирование бобины с переменным 40 диаметром посадочного отверстия.При вращении бобинодержателя фрикционные накладки и звенья диады под действием центробежных сил стремятся максимально удалитьея от оси враще ния вала 3, в результате штифт 14 разгружается, пружина 16 перемещаетшток 13 вправо, увеличивая силу зажима бобины и не нарушая точностицентрирования. Если угол подъема винтового паза 11 выбран меньше угла.трения, то любое радиальное усилие,действчощее на фрикционную накладку,не вызовет перемещения последней коси бобинодержателя,Чтобы снять бобину с бобинодержателя, необходимо принудительно переместить шток 13 влево.Предлагаемый бобинодержатель позволяет увеличить производительностьоборудования, а также улучшить качество нити и условия труда,Формула изобретенияБобинодержатель, содержащий двеобоймы, жестко смонтированные наконцах вала и соединенные между собой продольными стержнями, диски,шарнирно установленные в обоймах, изажимные элементы, выполненные в виде диад, одно звено каждой из которых несет фрикционные накладки исвободным концом шарнирно смонтировано на обойме, а другое свободнымконцом шарнирно смонтировано на соответствующем диске, о т л и ч а ю -щ и й с я тем, что, с целью повышения надежности работы, он имеет втулку по меньшей мере с одним винтовымпазом на ее боковой поверхности,шарнирно смонтированную на валу ижестко соединенную с торцами дисков,а вал имеет осевое отверстие сосмонтированным в нем подпружиненнымштоком, несущим жестко закрепленныйштифт, .и радиальный паз, выполненный напротив винтового паза втулкидля прохода штифта, при этом фрикционные накладки установлены на соответствующих звеньях диад.Источники информации,принятые вб внимание при экспертизе1. Авторское свидетельство СССРР 104626, кл, В 65 Н 54/54, 1 955,Зака д. 4 ал ППП "Патент", г. Ужгород, Ул. Проектная 8/30 .Тираж 59ВНИИПИ Государствпо делам изобре 113035, Москва, ЖПодписнонного комитета СССРений и открытийРауюская наб., /
