Бобинодержатель

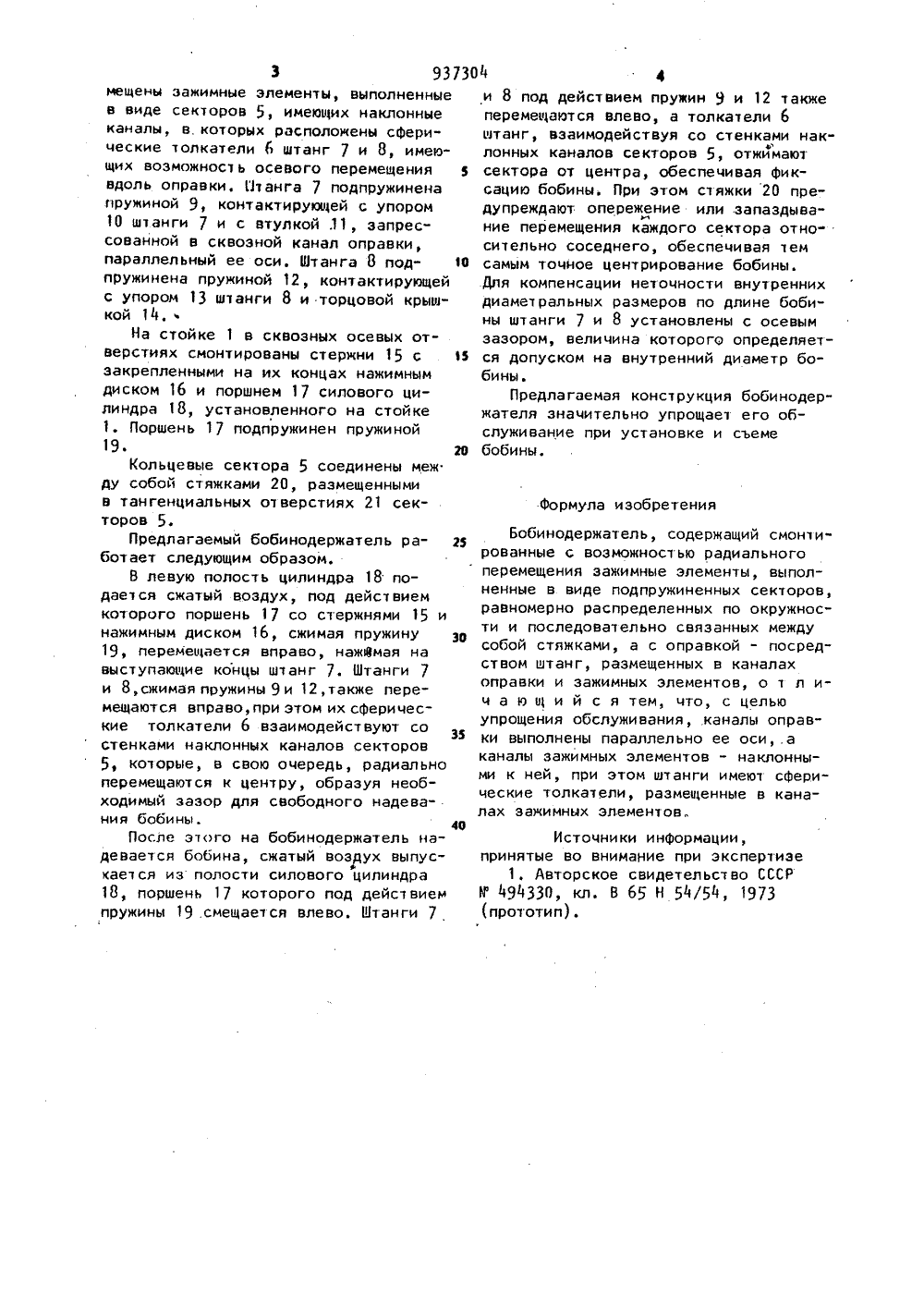

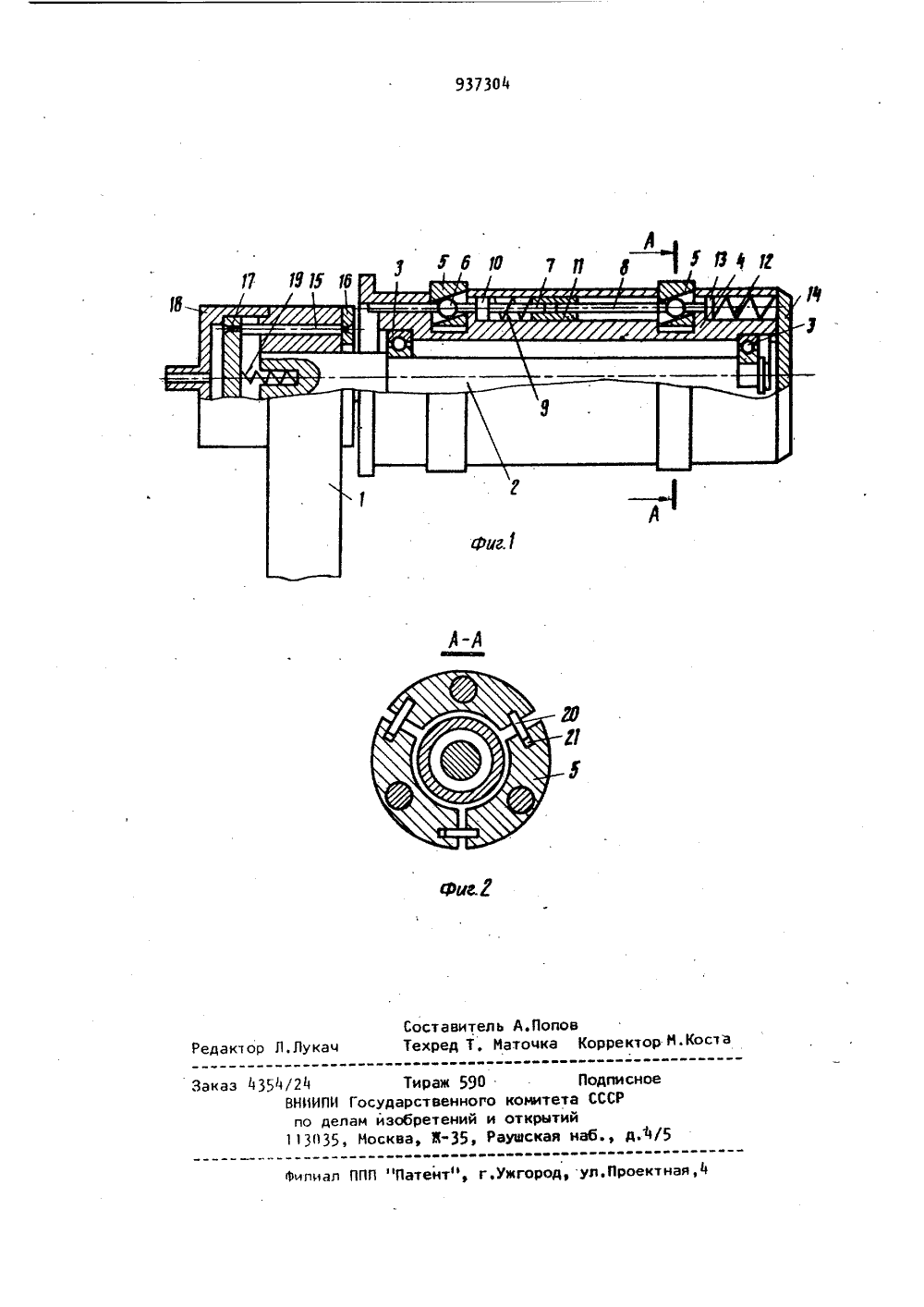

) Заявитель Всесоюзныйдля про учно- водст(54) БОБИНОДЕРЖА.ЕЛ Иэобрете тыванию нит частности к ления цилин нах для нам кон. ие относится к на видного материала устройствам для з рических бобин на тки синтетических в крмаши- воло 5 ль,остоит из стои ней осью 2 с по рых смонтирова ах оправки 4 р Известен бобинодержатель, содержащий смонтированные с возможностьюрадиального перемещения зажимные элементы, выполненные в виде подпружиненных секторов, равномерно распределенных по окружности и последовательно связанных между собой стяжками,а с оправкой - посредством штанг,размещенных в каналах оправки и зажимных элементов 1 1 1.Недостатком известного бобинодержателя является сложность надеваниянв него бобины, связаннаясо значи"тельными осевыми усилиями, особеннопри плохом состоянии торцов бобины.Целью изобретения является упрощение обслуживания,Поставленная цель достигается тем, что в бобинодержателе, содержащем смонтированные с воэможностью радиального перемещения эажимные эле менты, выполненные в виде подпружиненных секторов, равномерно распределенных по окружности и последова" тельно связанных между собой стяжками, а с оправкой - посредством штанг размещенных в каналах оправки и эажимных элементов, каналы оправки выполнены параллельно ее оси, а каналы эажимных элементов " наклонными к не при этом штанги имеют сферические то катели, размещенные в каналах эажимных элементов.На фиг.1 изображен бобинодержате осевой разрез; на фиг.2 - сечение А- на фиг.1,Бобинодержатель с "ки 1 с закрепленной на д шипникаью 3, на кото на оправка 4. В проточк аз93730мещены эажимные элементы, выполненныев виде секторов 5, имеющих наклонныеканалы, в. которых расположены сферические толкатели 6 штанг 7 и 8, имеющих воэможность осевого перемещения %вдоль оправки. Птанга 7 подпружиненапружиной 9, контактирующей с упором10 штанги 7 и с втулкой .11, запрессованной в сквозной канал оправки,параллельный ее оси, Штанга 8 под Опружинена пружиной 12, контактирующейс упором 13 штанги 8 и торцовой крышкой 14.На стойке 1 в сквозных осевых отверстиях смонтированы стержни 15 с 1%закрепленными на их концах нажимнымдиском 16 и поршнем 17 силового цилиндра 18, установленного на стойке1. Поршень 17 подпружинен пружиной1920Кольцевые сектора 5 соединены между собой стяжками 20, размещеннымив тангенциальных от верстиях 21 секторов 5,Предлагаемый бобинодержатель работает следующим образом,В левую полость цилиндра 18 подается сжатый воздух, под дейст виемкоторого поршень 17 со стержнями 15 инажимным диском 16, сжимая пружину зв19, перемещается вправо, нажимая навыступающие концы штанг 7. Штанги 7и 8,сжимая пружины 9 и 12,также перемещаются вправо, при этом их сферические толкатели 6 взаимодействуют состенками наклонных каналов секторовко 1 орые, в свою очередь, радиальноперемещаются к центру, образуя необходимый зазор для свободного надевания бобины.40После этого на бобинодержатель надевается бобина, сжатый воздух выпускаетсяя из полости силового цилиндра18, поршень 17 которого пад дейст виемпружины 19 .смещается влево. Штанги 7 4и 8 под действием пружин 9 и 12 также перемещаются влево, а толкатели 6 штанг, взаимодействуя со стенками наклонных каналов секторов 5, отжимают сектора от центра, обеспечивая фиксацию бобины. При этом стяжки 20 предупреждают опережение или запаздывание перемещения каждого сектора атно" сительно соседнего, обеспечивая тем самым точное центрирование бобины.Для компенсации неточности внутренних диаметральных размеров по длине бобины штанги 7 и 8 установлены с осевым зазором, величина которого определяется допуском на внутренний диаметр бобины.Предлагаемая конструкция бобинодержателя значительно упрощает его обслуживание при установке и съеме бобины. Формула изобретенияБобинодержатель, содержащий смонтированные с воэможностью радиального перемещения зажимные элементы, выполненные в виде подпружиненных секторов, равномерно распределенных по окружности и последовательно связанных между собой стяжками, а с оправкой - посредством штанг, размещенных в каналах оправки и зажимных элементов, о т л ич а ю щ и й с я тем, что, с целью упрощения обслуживания, .каналы оправки выполнены параллельно ее оси,.а каналы зажимных элементов - наклонными к ней, при этом штанги имеют сферические толкатели, размещенные в каналах эажимных элементов.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРМ 494330, кл. В 65 Н 54/54 1973937304 Составитель А.ПоповТехред Т, Иатоцка Корректор И.Коста Редакч ука Зака д.4/ ал ППП "Патент", г.ужгород, ул.Проектная 24 Тираж 590НИИПИ Государственного по делам изобретений и 131135, Москва, 3-35, Р Подписиомитета СССРткрытийуаская наб.
