Бобинодержатель

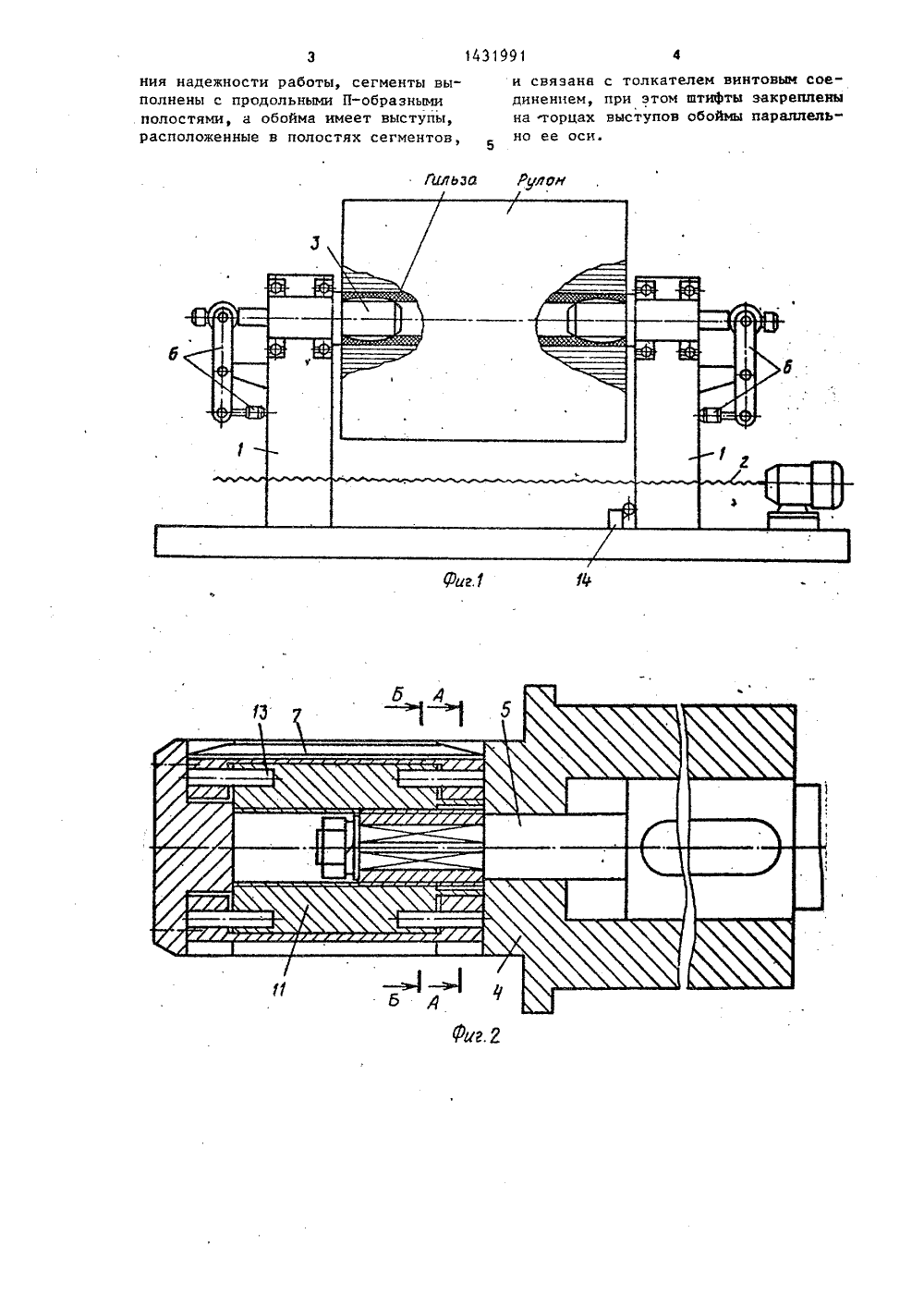

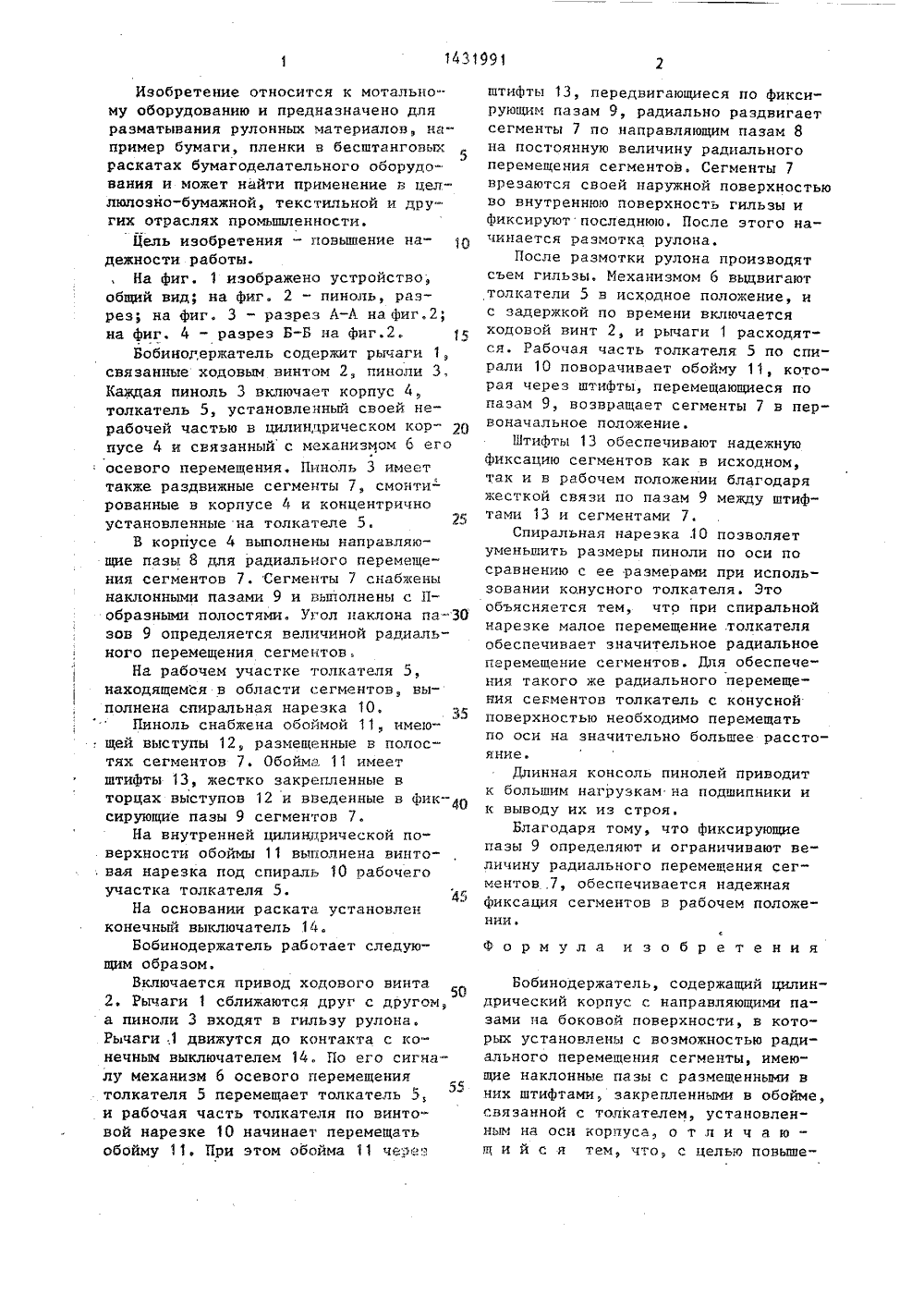

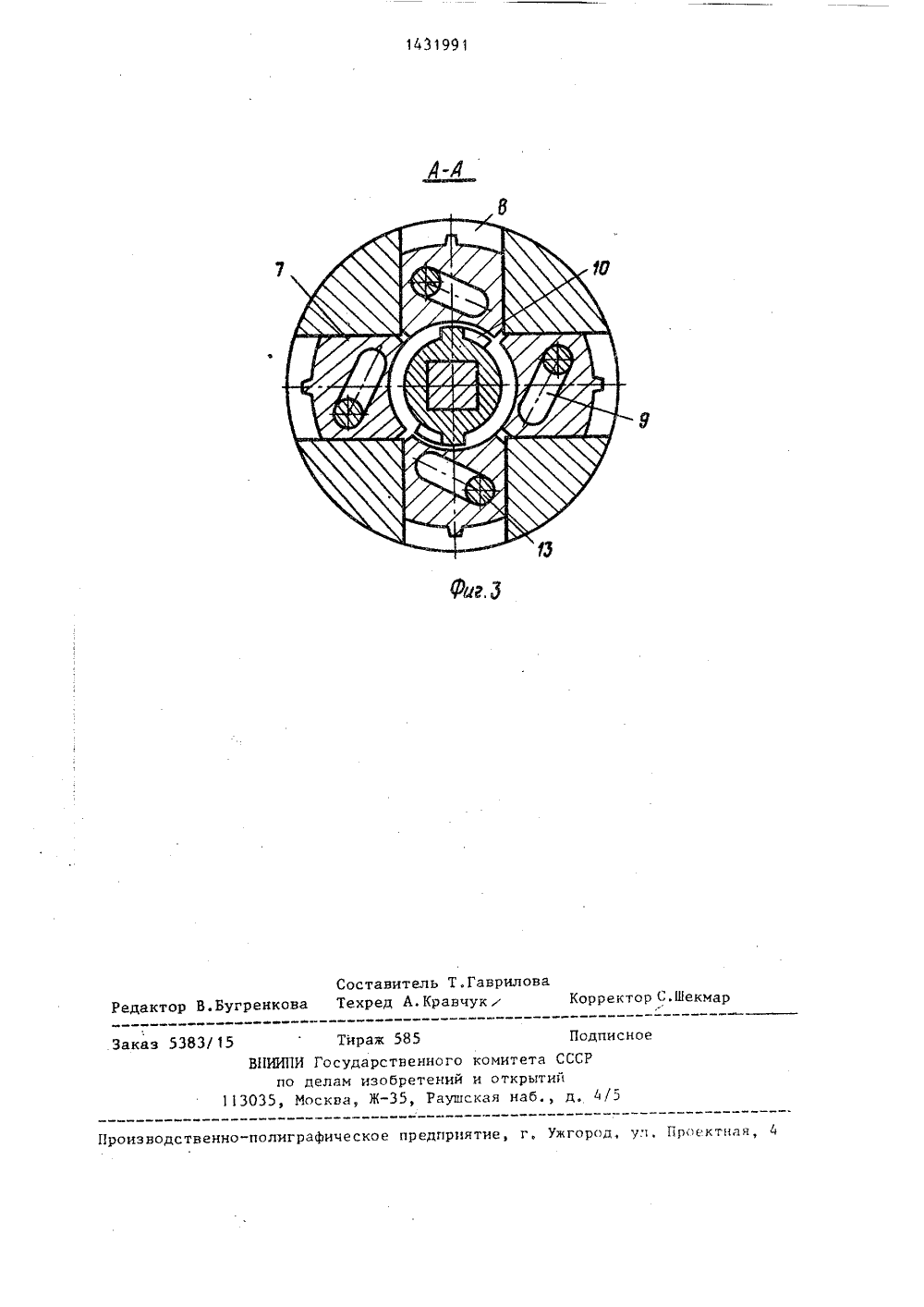

" " 7 аЛ ЫЙ НОМИТЕТ СССР РЕТЕНИЙ И ОТНРЫТ ГОСУДАРСТВ ПОДЕЛАМ И ПИСАНИЕ ИЗОБРЕТЕНИА ВТОРСНОМУ СВИДЕТЕЛЬСТВУ(71) Центральный научно-исследовательский и проектно-конструкторский институт по проектированию оборудования для целлюлозно-бумажной промьппленности(56) Авторское свидетельство СССР У 647213, кл. В 65 Н 54/547, 1977. (54) БОБИНОДЕРЖАТЕЛЬ(57) Изобретение относится к мотальному оборудованию и предназначено для разматывания рулонных материалов. например бумаги, пленки в бесштанговых раскатах бумагоделательного оборудования, Цель изобретения - повьппение надежности в работе. Устройство содержит две пиноли, установленные вб рычагах, связанных ходовым в м.Каждая пиноль имееткорпус 4 аправляющими пазами 8, в которых установлены разжимные сегменты 7. В наклонных пазах 9 сегментов 7 размещены штифты 13, закрепленные на торцахвыступов 12 обоймы 11, Пиноли снабжены толкателями 7, связанными собоймами 11 винтовым соединением.При включении привода рычаги сближаются друг с другом, а пиноли входятв гильзу рулона. Рычаги двжкутся доконтакта с конечным выключателем. Поего сигналу механизм осевого перемещения толкателя 5 перемещает последний, а тот в свою очередь " обойму11. Обойма 11 через штифты 13 ради"ально раздвигает сегменты 7, которыефиксируют гильзу. После этого качи" Сфнается размотка рулона, а эатем -съем гильзы. 4 ил.Изобретение относится к мотальному оборудованию и предназначено дляразматывания рулонных материалов, например бумаги, пленки в бесштанговыхраскатах бумагоделательного оборудования и может найти применение в целлюлозно-бумажной, текстильной и других отраслях промьппленности.Цель изобретения - повышение на Одежности работы.На фиг. 1 изображено устройство,общий вид; на фиг. 2 - пиноль, разрез; на фиг, 3 - разрез Л-А на Фиг.2;на фиг, 4 - разрез Б-Б на Фкг.2.Бобинодержатель содержит рычаги 1,связанные ходовым винтом 2, пиналк 3,Каждая пиноль 3 включает корпус 4,талкатель 4 установленный своей нерабочей частью в цилиндрическом карнусе 4 и связанный с механизмом б егаосевого перемещения, Пиналь 3 имееттакже раздвижные сегменты 7, смонти-"рованные в корпусе А и канцентркчноустановленные на толкателе 4. 25В корпусе 4 выполнены направляющие пазы 8 для радиального перемещения сегментов 7. Сегменты 7 снабженынаклонными пазами 9 и выполнены с Побразными полостями. Угол наклона па-ЗОэов 9 определяется величиной радиального перемещения сегментов.На рабочем участке толкателя 4,находящемся в области сегментов, выполнена спиральная нарезка 10,Пиноль снабжена обоймой 1 1 имею: щей выступы 12, размещенные в полостях сегментов 7. Обойма 11 имеетштифты 13, жестко закрепленные вторцах выступов 12 и введенные в ФикОсирующие пазы 9 сегментов 7.На внутренней цилиндрической поверхности обоймы 11 выполнена винтовая нарезка под спираль 10 рабочегоучастка толкателя 4.На основании раската установленконечный выключатель 1.Бобинодержатель работает следующим образом.Включается привод ходового винта2. Рычаги 1 сближаются друг с другам,а пинали 3 входят в гильзу рулона.Рычаги,1 движутся до контакта с ко"нечным выключателем 14. По его сигналу механизм 6 осевого перемещениятолкателя 4 перемещает толкатель э,55и рабочая часть толкателя по винтовой нарезке 10 начинает перемещатьобойму 11. При этом обойма 11 через штифты 13, передвигающиеся по фиксирующим паэам 9, радиально раздвигает сегменты 7 па направляющим пазам 8 на постоянную величину радиального перемещения сегментов. Сегменты 7 врезаются своей наружной поверхностью во внутреннюю поверхность гильзы и фиксируют последнюю. После этого начкнается раэматка рулона.После раэматки рулона производят съем гильзы, Механизмом б выдвигают талкатели 5 в исходное положение, и с задержкой па времени включается ходовой винт 2, и рычаги 1 расходятся. Рабочая часть талкателя 5 по спирали 10 поворачивает обойму 11, которая через штифты, перемещающиеся по паэам 9, возвращает сегменты 7 в первоначальное положение.Штифты 13 обеспечивают надежную Фиксацию сегментов как в исходном, так и в рабочем положении благодаря жесткой связи па паэам 9 между штифтами 13 и сегментами 7.Спиральная нарезка,10 позволяет уменьшить размеры пинали по оси по сравнению с ее размерами при использовании кануснаго толкателя. Это объясняется тем, что при спиральной нарезке малое перемещение .толкателя обеспечивает значительное радиальное перемещение сегментов. Для обеспечения такого же радиального перемещения сегментов толкатель с конусной поверхностью необходимо перемещать по аси на значительно большее расстояние.Длинная консоль пинолей приводит к большим нагрузкам на подшипники и к выводу их иэ строяБлагодаря тому, что фиксирующие пазы 9 определяют и ограничивают величину радиального перемещения сегментов,7, обеспечивается надежная фиксация сегментов в рабочем положении.СФормула изобретения Бабинодержатель, содержащий цилиндрический корпус с направляющими пазами на боковой поверхности, в которых установлены с возможностью радиального перемещения сегменты, имеющие наклонные пазы с размещенными в них штифтами закрепленными в обойме, связанной с талкателем, установленным на аси карлуса о т л и ч а ю щ и й с я тем, чта, с целью повыше"ния надежности работы, сегменты выполнены с продольными П-образнымиполостями, а обойма имеет выступы,расположенные в полостях сегментов,и связана с толкателем винтовым соединением, при этом штифты закрепленына торцах выступов обоймы параллельно ее оси.Составитель Т.ГавриловаРедактор В.Бугренкова Техред А. Кравчук г Корректор С,ШекмарЗаказ 5383/ 15 Тираж 585 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5 Производственно-полиграфическое предприятие, г, Ужгород, Уп. Проектная, 4
