Бобинодержатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1528715
Автор: Меркулов
Текст

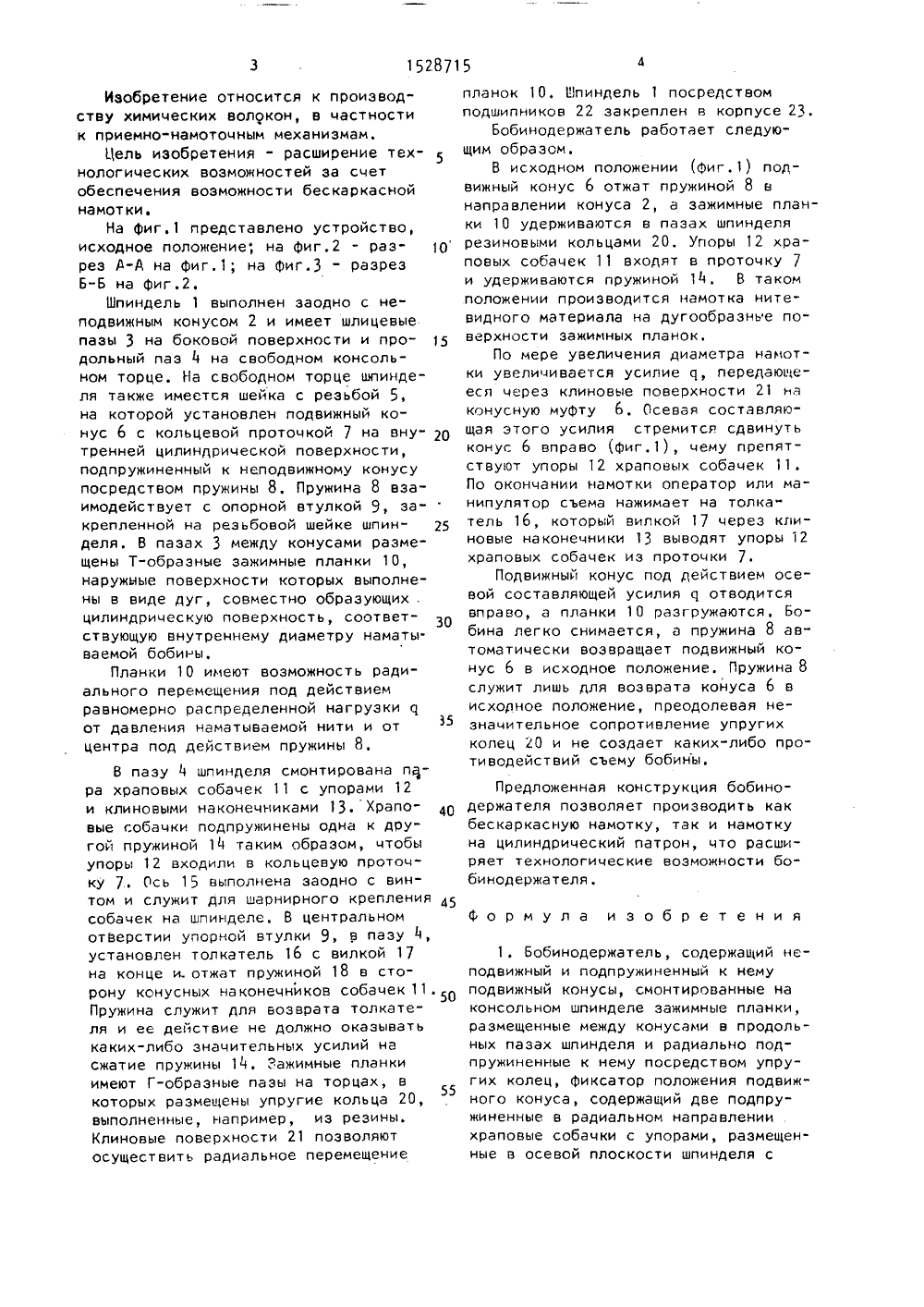

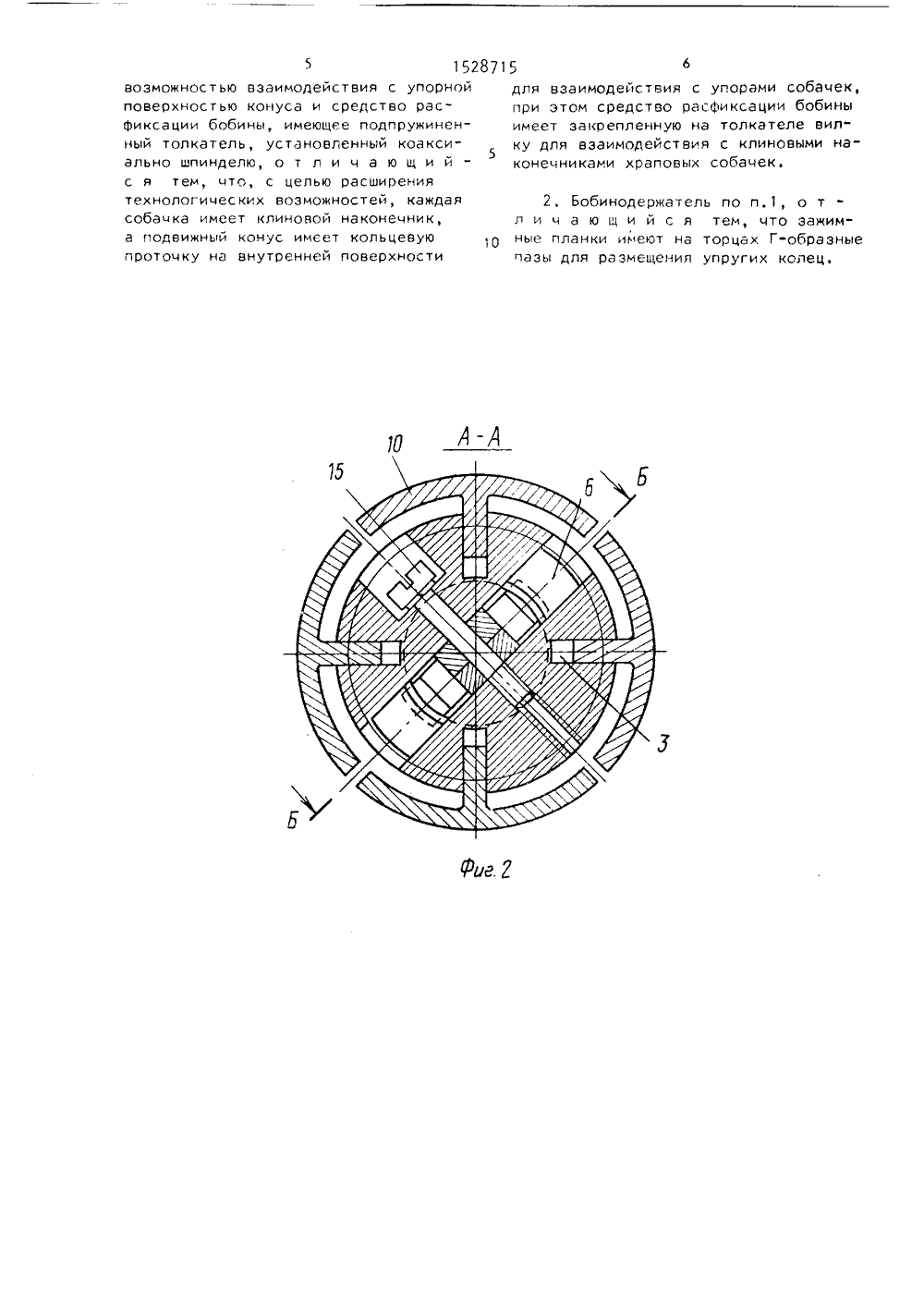

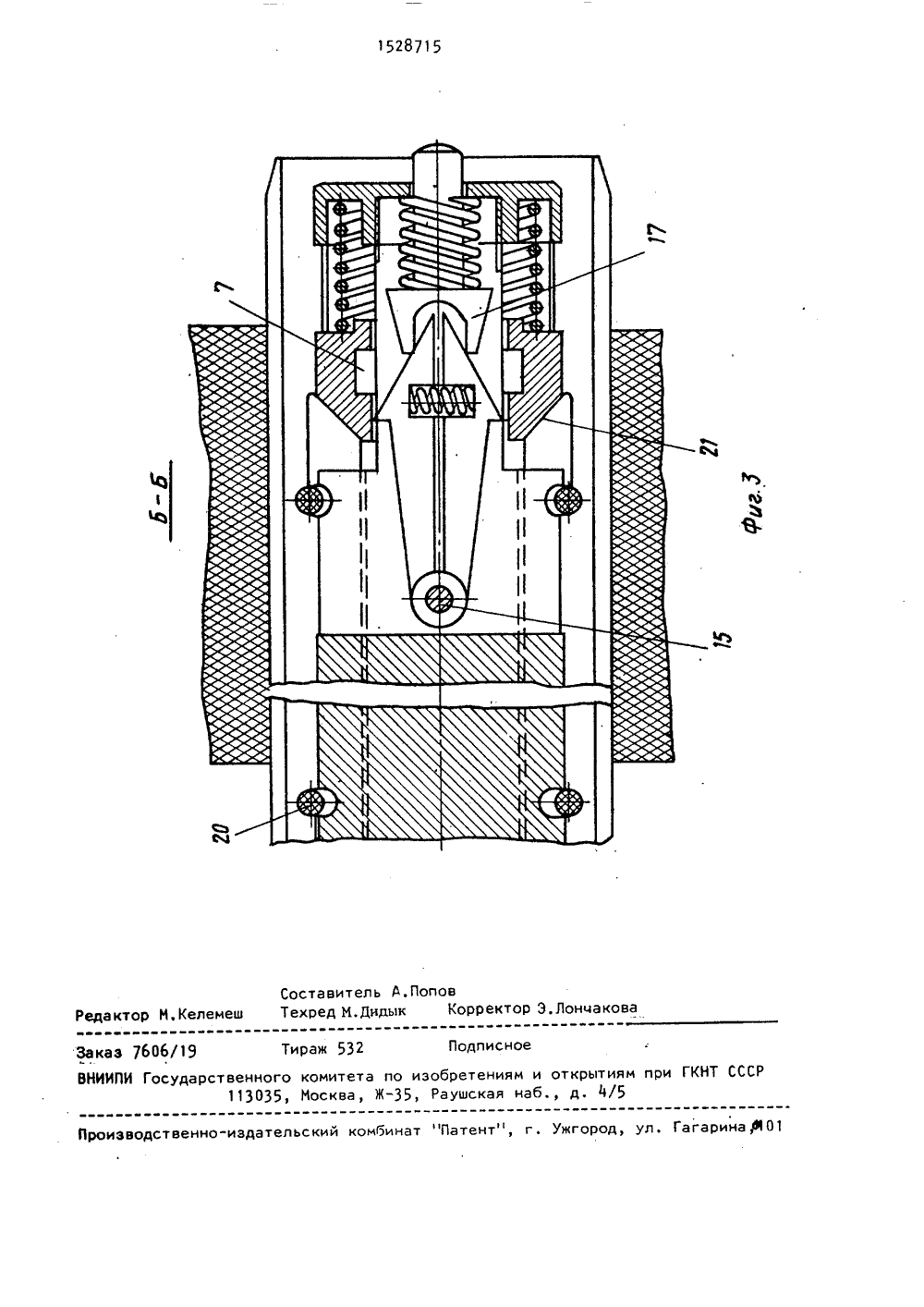

(21) 4353358/40- (22) 30.12. 87 (46) 15.12.89. Б (72) Н.Ф.Меркуло (53) 677.053.32( (56) Авторское с М 1330065, кл. В 88,8)идетельство СССР 65 Н 54/547, 198 54) БОБИНОДЕРИА 57) Изобретение одству химическ ено на расширен озможностей боб беспечения воэм ескаркасной нам ель содержит не ЕЛЬотносится произ- направ волок ск е техн ля за счетркасной инодержа 2 и подпрудержат жности к тки. Боб одвижный ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР жиненный 6 конусы, между которыми в пазах шпинделя установлены зажимные планки 10, стянутые к центру упругими кольцами 20, Фиксатор положения подвижного конуса содержит две подпружиненные храповые собачки 11, упоры которых размещены в кольцевой проточке 7 конуса 6. На штоке 16 имеется вилка, контактирующая с клиновыми наконечниками собачек, При нажатии на шток собачки сжимаются, упоры 12 выходят из проточки подвижного кону са, а планки 10 под действием сил упругости колец 20 и сил давления нитевидного материала освобождают бобину для ее съема. 1 з.п, -лы, 3 ил.Изобретение относится к производству химических волокон, в частностик приемно-намоточным механизмам,Цель изобретения - расширение технологических возможностей за счетобеспечения возможности бескаркаснойнамоткиИа фиг.1 представлено устройство,исходное положение; на фиг,2 - раэ Ореэ А-А на фиг.1; на фиг.3 - разрезБ-Б на фиг.2.Шпиндель 1 выполнен заодно с неподвижным конусом 2 и имеет шлицевыепазы 3 на боковой поверхности и продольный паз 4 на свободном консольном торце. На свободном торце шпинделя также имеется шейка с резьбой 5,на которой установлен подвижный конус 6 с кольцевой проточкой 7 на внутренней цилиндрической поверхности,подпружиненный к неподвижному конусупосредством пружины 8. Пружина 8 взаимодействует с опорной втулкой 9, закрепленной на резьбовой шейке шпинделя. В пазах 3 между конусами размещены Т-образные зажимные планки 10,наружные поверхности которых выполнены в виде дуг, совместно образующих .цилиндрическую поверхность, соответствующую внутреннему диаметру наматываемой бобины,Планки 10 имеют возможность радиального перемещения под действиемравномерно распределенной нагрузки оот давления наматываемой нити и отцентра под действием пружины 8.В пазу 4 шпинделя смонтирована пара храповых собачек 11 с упорами 12 и клиновыми наконечниками 13 Храпо вые собачки подпружинены одна к другой пружиной 14 таким образом, чтобы упоры 12 входили в кольцевую проточку 7. Ось 15 выполнена заодно с винтом и служит для шарнирного крепления 45 собачек на шпинделе. В центральном отверстии упорной втулки 9, в пазу 4, установлен толкатель 16 с вилкой 17 на конце и. отжат пружиной 18 в сторону конусных наконечников собачек 11. Пружина служит для возврата толкателя и ее действие не должно оказывать каких-либо значительных усилий на сжатие пружины 14. Ражимные планки имеют Г-образные пазы на торцах, в которых размещены упругие кольца 20, выполненные, например, из резины, Клиновые поверхности 21 позволяют осуществить радиальное перемещение планок 1 О, Шпиндель 1 посредством подшипников 22 закреплен в корпусе 23.Бобинодержатель работает следующим образом.В исходном положении (фиг.1) подвижный конус 6 отжат пружиной 8 в направлении конуса 2, а зажимные планки 10 удерживаются в пазах шпинделя резиновыми кольцами 20. Упоры 12 храповых собачек 11 входят в проточку 7 и удерживаются пружиной 14, В таком положении производится намотка нитевидного материала на дугообраэнье поверхности эажимных планок.По мере увеличения диаметра намотки увеличивается усилие 1, передающееся через клиновые поверхности 21 на конусную муфту 6. Осевая составляющая этого усилия стремится сдвинуть конус 6 вправо (фиг.1), чему препят - ствуют упоры 12 храповых собачек 11. По окончании намотки оператор или манипулятор съема нажимает на толка- тель 16, который вилкой 17 через клиновые наконечники 13 выводят упоры 12 храповых собачек из проточки 7.Подвижный конус под действием осевой составляющей усилия о отводится вправо, а планки 10 разгружаются, Бобина легко снимается, а пружина 8 автоматически возвращает подвижный конус Ь в исходное положение. Пружина 8 служит лишь для возврата конуса 6 в исходное положение, преодолевая незначительное сопротивление упругих колец 20 и не создает каких-либо противодействий съему бобины.Предложенная конструкция бобинодержателя позволяет производить как бескаркасную намотку, так и намотку на цилиндрический патрон, что расширяет технологические воэможности бобинодержателя.Формула изобретения1. Бобинодержатель, содержащий неподвижный и подпружиненный к нему подвижный конусы, смонтированные на консольном шпинделе зажимные планки, размещенные между конусами в продольных пазах шпинделя и радиально подпружиненные к нему посредством упругих колец, фиксатор положения подвижного конуса, содержащий две подпружиненные в радиальном направлении храповые собачки с упорами, размещенные в осевой плоскости шпинделя с152871возможностью взаимодействия с упорной поверхностью конуса и средство расфиксации бобины, имеющее подпружиненный толкатель, установленный коаксиально шпинделю, о т л и ч а ю щ и й с я тем, что, с целью расширениятехнологических воэможностей, каждая собачка имеет клиновой наконечник, а подвижный конус имеет кольцевуюпроточку на внутренней поверхности 5 6для взаимодействия с упорами собачек,при этом средство расфиксации бобиныимеет закрепленную на толкателе вил"ку для взаимодействия с клиновыми наконечниками храповых собачек,2, Бобинодержатель по п.1, о т л и ч а ю щ и й с я тем, что эажимные планки имеют на торцах Г-образные пазы для размещения упругих колец.Заказ 7606/19 Тираж 532ВНИИПИ Государственного ком113035, Мос ое ГКНТ СС открытиям
СмотретьЗаявка
4353358, 30.12.1987
ПРЕДПРИЯТИЕ ПЯ А-3844
МЕРКУЛОВ НИКОЛАЙ ФЕДОРОВИЧ
МПК / Метки
МПК: B65H 54/547
Метки: бобинодержатель
Опубликовано: 15.12.1989
