Номер патента: 1074791

Автор: Шнайдер

ZIP архив

Текст

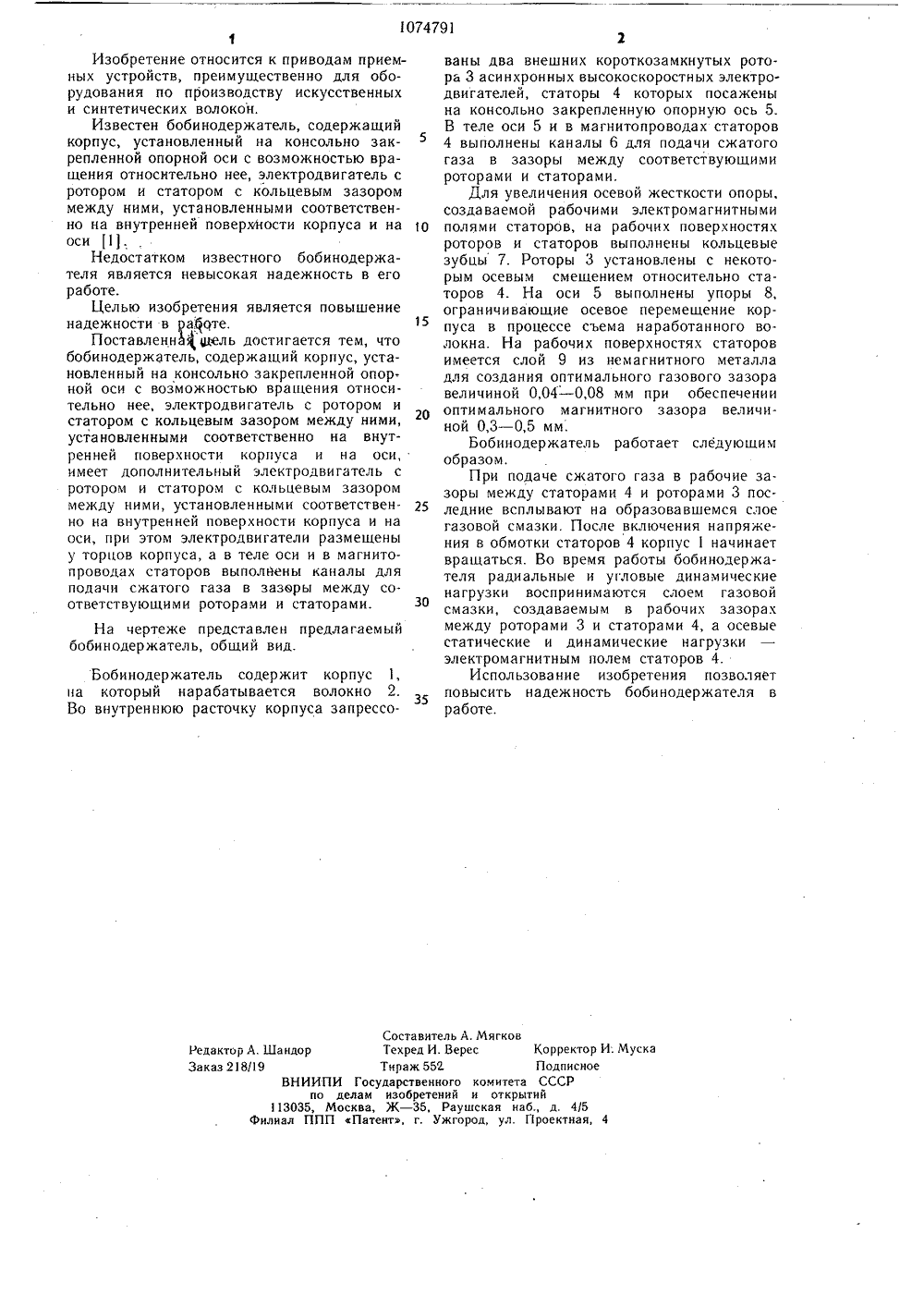

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 074 19) 51)В 65 Н ф.".,(".ФФФФФ ПИСА ВТОРСНО ИЗ ТЕН ЕЛЬСТВ ескии з Ь, содержа- а консольио зможностью лектродвигаГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54) (57) БОБИНОДЕРЖАТЕЛщий корпус, установленный нзакрепленной опорной оси с вовращения относительно нее, э тель с ротором и статором с кольцевым зазором между ними, установленными соответственно на внутренней поверхности корпуса и на оси, отличающийся тем, что, с целью повышения надежности, он имеет дополнительный электродвигатель с ротором и статором с кольцевым зазором между ними, установленными соответственно на внутренней поверхности корпуса и на оси, при этом электродвигатели размещены у торцов корпуса, а в теле оси и в магнитопроводах статоров выполнены каналы для подачи сжатого газа в зазоры между соответствующими роторами и статорами,1074791 Составитель А. Мягков Редактор А. Шандор Техред И. Верес Корректор И.Муска Заказ 218/19 Тираж 552 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 41Изобретение относится к приводам приемных устройств, преимущественно для оборудования по производству искусственныхи синтетических волокон.Известен бобинодержатель, содержащийкорпус, установленный на консольно закрепленной опорной оси с возможностью вращения относительно нее, электродвигатель сротором и статором с кольцевым зазороммежду ними, установленными соответственно на внутренней поверхйости корпуса и на 1 Ооси 1,Недостатком известного бобинодержателя является невысокая надежность в егоработе.Целью изобретения является повышениенадежности в рафте.15ПоставленнЦ щель достигается тем, чтобобинодержатель, содержащий корпус, установленный на консольно закрепленной опор.ной оси с возможностью вращения относительно нее, электродвигатель с ротором истатором с кольцевым зазором между ними,установленными соответственно на внутренней поверхности корпуса и на оси,имеет дополнительный электродвигатель сротором и статором с кольцевым зазороммежду ними, установленными соответственно на внутренней поверхности корпуса и наоси, при этом электродвигатели размещеныу торцов корпуса, а в теле оси и в магнитопроводах статоров выполнены каналы дляподачи сжатого газа в зазоры между соответствующими роторами и статорами. ЗО На чертеже представлен предлагаемыйбобинодержатель, общий вид. Бобинодержатель содержит корпус 1, на который нарабатывается волокно 2. Во внутреннюю расточку корпуса запрессованы два внешних короткозамкнутых ротора 3 асинхронных высокоскоростных электродвигателей, статоры 4 которых посажены на консольно закрепленную опорную ось 5. В теле оси 5 и в магнитопроводах статоров 4 выполнены каналы 6 для подачи сжатого газа в зазоры между соответствующими роторами и статорами,Для увеличения осевой жесткости опоры, создаваемой рабочими электромагнитными полями статоров, на рабочих поверхностях роторов и статоров выполнены кольцевые зубцы 7. Роторы 3 установлены с некоторым осевым смешением относительно статоров 4. На оси 5 выполнены упоры 8, ограничивающие осевое перемещение корпуса в процессе съема наработанного волокна. На рабочих поверхностях статоров имеется слой 9 из немагнитного металла для создания оптимального газового зазора величиной 0,04 - 0,08 мм при обеспечении оптимального магнитного зазора величиной 0,3 - 0,5 мм.Бобинодержатель работает следующим образом,При подаче сжатого газа в рабочие зазоры между статорами 4 и роторами 3 последние всплывают на образовавшемся слое газовой смазки, После включения напряжения в обмотки статоров 4 корпус 1 начинает вращаться. Во время работы бобинодержателя радиальные и угловые динамические нагрузки воспринимаются слоем газовой смазки, создаваемым в рабочих зазорах между роторами 3 и статорами 4, а осевые статические и динамические нагрузки электромагнитным полем статоров 4.Использование изобретения позволяет повысить надежность бобинодержателя в работе.

Смотреть

Заявка

3461240, 02.07.1982

ВИННИЦКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ЗАВОД

ШНАЙДЕР АЛЕКСАНДР ГРИГОРЬЕВИЧ

МПК / Метки

МПК: B65H 54/44

Метки: бобинодержатель

Опубликовано: 23.02.1984
